面向对象设计7大原则设计7大原则.ppt

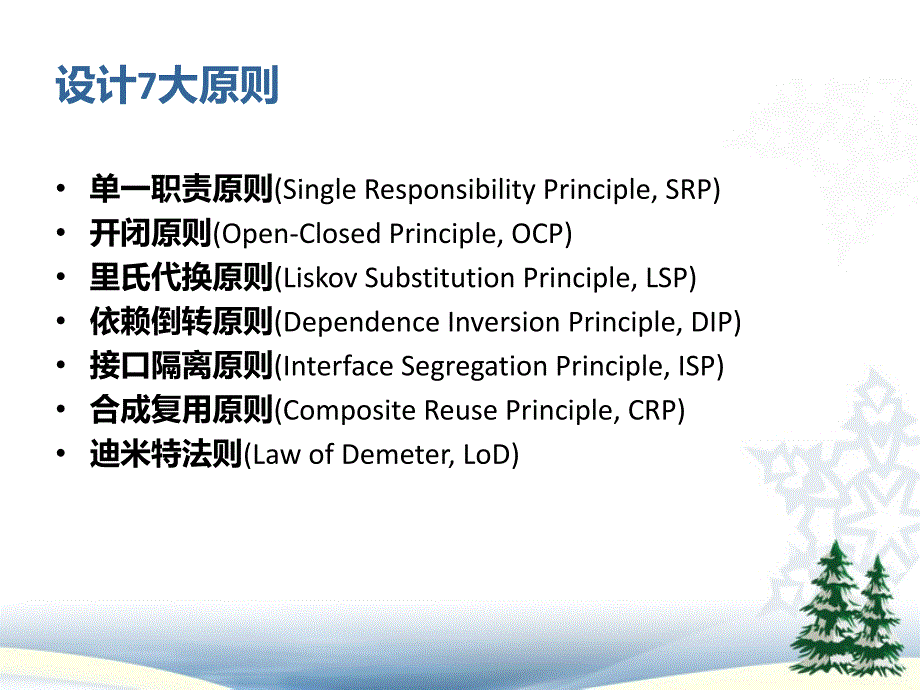

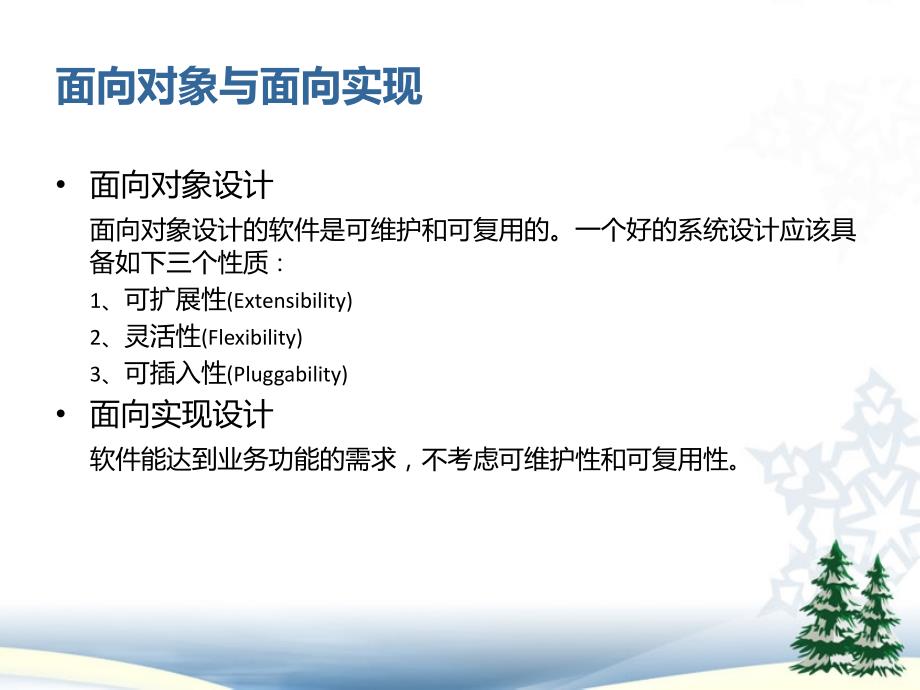

1、面向对象设计7大原则面向对象与面向实现面向对象设计面向对象设计的软件是可维护和可复用的。一个好的系统设计应该具备如下三个性质：1、可扩展性(Extensibility)2、灵活性(Flexibility)3、可插入性(Pluggability)面向实现设计软件能达到业务功能的需求，不考虑可维护性和可复用性。设计7大原则单一职责原则(Single Responsibility Principle,SRP)开闭原则(Open-Closed Principle,OCP)里氏代换原则(Liskov Substitution Principle,LSP)依赖倒转原则(Dependence Inversi

2、on Principle,DIP)接口隔离原则(Interface Segregation Principle,ISP)合成复用原则(Composite Reuse Principle,CRP)迪米特法则(Law of Demeter,LoD)单一职责原则单一职责原则定义一个对象应该只包含单一的职责，并且该职责被完整地封装在一个类中。另一种定义方式就一个类而言，应该仅有一个引起它变化的原因。单一职责原则特点 一个类（或者大到模块，小到方法）承担的职责越多，它被复用的可能性越小，而且如果一个类承担的职责过多，就相当于将这些职责耦合在一起，当其中一个职责变化时，可能会影响其他职责的运作。类的职责主

3、要包括两个方面：数据职责和行为职责，数据职责通过其属性来体现，而行为职责通过其方法来体现。单一职责原则是实现高内聚、低耦合的指导方针，在很多代码重构手法中都能找到它的存在，它是最简单但又最难运用的原则，需要设计人员发现类的不同职责并将其分离，而发现类的多重职责需要设计人员具有较强的分析设计能力和相关重构经验。单一职责原则实例 单一职责原则实例说明某基于Java的C/S系统的“登录功能”通过如下登录类(Login)实现：现使用单一职责原则对其进行重构。单一职责原则实例 单一职责原则实例说明开闭原则开闭原则定义一个软件实体应当对扩展开放，对修改关闭。也就是说在设计一个模块的时候，应当使这个模块可以

4、在不被修改的前提下被扩展，即实现在不修改源代码的情况下改变这个模块的行为。开闭原则特点 在开闭原则的定义中，软件实体可以指一个软件模块、一个由多个类组成的局部结构或一个独立的类。类抽象化是开闭原则的关键。开闭原则还可以通过一个更加具体的“对可变性封装原则”来描述，对可变性封装原则(Principle of Encapsulation of Variation,EVP)要求找到系统的可变因素并将其封装起来。开闭原则实例 开闭原则实例说明某某图形界面系统提供了各种不同形状的按钮，客户端代码可针对这些按钮进行编程，用户可能会改变需求要求使用不同的按钮，原始设计方案如图所示：现对该系统进行重构，使之满

5、足开闭原则的要求。开闭原则实例 开闭原则实例说明里氏代换原则里氏代换原则定义如果对每一个类型为S的对象o1，都有类型为T的对象o2，使得以T定义的所有程序P在所有的对象o1都代换成o2时，程序P的行为没有变化，那么类型S是类型T的子类型。更容易理解的定义所有引用基类（父类）的地方必须能透明地使用其子类的对象。里氏代换原则分析 里氏代换原则可以通俗表述为：在软件中如果能够使用基类（父类）对象，那么一定能够使用其子类对象。把基类都替换成它的子类，程序将不会产生任何错误和异常，反过来则不成立，如果一个软件实体使用的是一个子类的话，那么它不一定能够使用基类。里氏代换原则是实现开闭原则的重要方式之一，由

6、于使用基类对象的地方都可以使用子类对象，因此在程序中尽量使用基类类型来对对象进行定义，而在运行时再确定其子类类型，用子类对象来替换父类对象。里氏代换原则分析 喜欢动物喜欢猫 因为猫是动物 里氏代换原则实例 系统需要实现对重要数据（如用户密码）的加密处理，在数据操作类(DataOperator)中需要调用加密类中定义的加密算法，系统提供了两个不同的加密类，CipherA和CipherB，它们实现不同的加密方法，在DataOperator中可以选择其中的一个实现加密操作。如图所示：里氏代换原则实例 需求说明如果需要更换一个加密算法类或者增加并使用一个新的加密算法类，如将CipherA改为Ciphe

7、rB，则需要修改客户类Client和数据操作类DataOperator的源代码，违背了开闭原则。现使用里氏代换原则对其进行重构，使得系统可以灵活扩展，符合开闭原则。里氏代换原则实例 依赖倒转原则依赖倒转原则定义高层模块不应该依赖低层模块，它们都应该依赖抽象。抽象不应该依赖于细节，细节应该依赖于抽象。另一种定义要针对接口编程，不要针对实现编程。依赖倒转原则特点 简单来说，依赖倒转原则就是指：代码要依赖于抽象的类，而不要依赖于具体的类；要针对接口或抽象类编程，而不是针对具体类编程。实现开闭原则的关键是抽象化，并且从抽象化导出具体化实现，如果说开闭原则是面向对象设计的目标的话，那么依赖倒转原则就是面

8、向对象设计的主要手段。依赖倒转原则的常用实现方式之一是在代码中使用抽象类，而将具体类放在配置文件中。依赖倒转原则特点 类之间的耦合 1、零耦合关系2、具体耦合关系 3、抽象耦合关系 依赖倒转原则要求客户端依赖于抽象耦合，以抽象方式耦合是依赖倒转原则的关键。依赖注入 1、构造注入(Constructor Injection)：通过构造函数注入实例变量。2、设值注入(Setter Injection)：通过Setter方法注入实例变量。3、接口注入(Interface Injection)：通过接口方法注入实例变量。依赖倒转原则实例 某系统提供一个数据转换模块，可以将来自不同数据源的数据转换成多种

9、格式，如可以转换来自数据库的数据(DatabaseSource)、也可以转换来自文本文件的数据(TextSource)，转换后的格式可以是XML文件(XMLTransformer)、也可以是XLS文件(XLSTransformer)等。依赖倒转原则实例 需求说明由于需求的变化，该系统可能需要增加新的数据源或者新的文件格式，每增加一个新类型的数据源或者新类型的文件格式，客户类MainClass都需要修改源代码，以便使用新的类，但违背了开闭原则。现使用依赖倒转原则对其进行重构。依赖倒转原则实例 接口隔离原则接口隔离原则定义客户端不应该依赖那些它不需要的接口。另一种定义当一个接口太大，则需要将它分割

10、成一些更细小的接口，使用该接口的客户端仅需知道与之相关的方法即可。接口隔离原则特点 接口隔离原则是指使用多个专门的接口，而不使用单一的总接口。每一个接口应该承担一种相对独立的角色，不多不少，不干不该干的事，该干的事都要干。1、一个接口就只代表一个角色，每个角色都有它特定的一个接口，此时这个原则可以叫做“角色隔离原则”。2、接口仅仅提供客户端需要的行为，即所需的方法，客户端不需要的行为则隐藏起来，应当为客户端提供尽可能小的单独的接口，而不要提供大的总接口。使用接口隔离原则拆分接口时，首先必须满足单一职责原则，将一组相关的操作定义在一个接口中，且在满足高内聚的前提下，接口中的方法越少越好。可以在进

11、行系统设计时采用定制服务的方式，即为不同的客户端提供宽窄不同的接口，只提供用户需要的行为，而隐藏用户不需要的行为。接口隔离原则实例 下图展示了一个拥有多个客户类的系统，在系统中定义了一个巨大的接口（胖接口）AbstractService来服务所有的客户类。可以使用接口隔离原则对其进行重构。接口隔离原则实例 合成复用原则合成复用原则定义合成复用原则(Composite Reuse Principle,CRP)又称为组合/聚合复用原则(Composition/Aggregate Reuse Principle,CARP)，其定义如下:尽量使用对象组合，而不是继承来达到复用的目的。合成复用原则特点

12、合成复用原则就是指在一个新的对象里通过关联关系（包括组合关系和聚合关系）来使用一些已有的对象，使之成为新对象的一部分；新对象通过委派调用已有对象的方法达到复用其已有功能的目的。简言之：要尽量使用组合/聚合关系，少用继承。在面向对象设计中，可以通过两种基本方法在不同的环境中复用已有的设计和实现，即通过组合/聚合关系或通过继承。1、继承复用：实现简单，易于扩展。破坏系统的封装性；从基类继承而来的实现是静态的，不可能在运行时发生改变，没有足够的灵活性；只能在有限的环境中使用。（“白箱”复用）2、组合/聚合复用：耦合度相对较低，选择性地调用成员对象的操作；可以在运行时动态进行。（“黑箱”复用）合成复用

13、原则特点组合/聚合可以使系统更加灵活，类与类之间的耦合度降低，一个类的变化对其他类造成的影响相对较少，因此一般首选使用组合/聚合来实现复用；其次才考虑继承，在使用继承时，需要严格遵循里氏代换原则，有效使用继承会有助于对问题的理解，降低复杂度，而滥用继承反而会增加系统构建和维护的难度以及系统的复杂度，因此需要慎重使用继承复用。合成复用原则实例 某教学管理系统部分数据库访问类设计如图所示：合成复用原则实例 需求说明如果需要更换数据库连接方式，如原来采用JDBC连接数据库，现在采用数据库连接池连接，则需要修改DBUtil类源代码。如果StudentDAO采用JDBC连接，但是TeacherDAO采用

14、连接池连接，则需要增加一个新的DBUtil类，并修改StudentDAO或TeacherDAO的源代码，使之继承新的数据库连接类，这将违背开闭原则，系统扩展性较差。现使用合成复用原则对其进行重构。合成复用原则实例 迪米特原则迪米特原则定义迪米特原则(Law of Demeter,LoD)又称为最少知识原则(Least Knowledge Principle,LKP)，它有多种定义方法，其中几种典型定义如下：1、不要和“陌生人”说话。2、只与你的直接朋友通信。3、每一个软件单位对其他的单位都只有最少的知识，而且局限于那些与本单位密切相关的软件单位。迪米特原则特点 简单地说，迪米特原则就是指一个软

15、件实体应当尽可能少的与其他实体发生相互作用。这样，当一个模块修改时，就会尽量少的影响其他的模块，扩展会相对容易，这是对软件实体之间通信的限制，它要求限制软件实体之间通信的宽度和深度。在迪米特原则中，对于一个对象，其朋友包括以下几类：1、当前对象本身(this)；2、以参数形式传入到当前对象方法中的对象；3、当前对象的成员对象；4、如果当前对象的成员对象是一个集合，那么集合中的元素也都是朋友；5、当前对象所创建的对象。任何一个对象，如果满足上面的条件之一，就是当前对象的“朋友”，否则就是“陌生人”。迪米特原则特点狭义的迪米特原则：可以降低类之间的耦合，但是会在系统中增加大量的小方法并散落在系统的

16、各个角落，它可以使一个系统的局部设计简化，因为每一个局部都不会和远距离的对象有直接的关联，但是也会造成系统的不同模块之间的通信效率降低，使得系统的不同模块之间不容易协调。广义的迪米特原则：指对对象之间的信息流量、流向以及信息的影响的控制，主要是对信息隐藏的控制。信息的隐藏可以使各个子系统之间脱耦，从而允许它们独立地被开发、优化、使用和修改，同时可以促进软件的复用，由于每一个模块都不依赖于其他模块而存在，因此每一个模块都可以独立地在其他的地方使用。一个系统的规模越大，信息的隐藏就越重要，而信息隐藏的重要性也就越明显。迪米特原则特点 迪米特原则的主要用途在于控制信息的过载：1、在类的划分上，应当尽

17、量创建松耦合的类，类之间的耦合度越低，就越有利于复用，一个处在松耦合中的类一旦被修改，不会对关联的类造成太大波及；2、在类的结构设计上，每一个类都应当尽量降低其成员变量和成员函数的访问权限；3、在类的设计上，只要有可能，一个类型应当设计成不变类；4、在对其他类的引用上，一个对象对其他对象的引用应当降到最低。迪米特原则实例 某系统界面类(如Form1、Form2等类)与数据访问类(如DAO1、DAO2等类)之间的调用关系较为复杂，如图所示：迪米特原则实例 小结面向对象设计7大原则，这些原则并不是孤立存在的，它们相互依赖，相互补充。设计原原则名称名称设计原原则简介介重要性重要性单一职责原则(Sin

18、gle Responsibility Principle,SRP)类的职责要单一，不能将太多的职责放在一个类中开闭原则(Open-Closed Principle,OCP)软件实体对扩展是开放的，但对修改是关闭的，即在不修改一个软件实体的基础上去扩展其功能里氏代换原则(Liskov Substitution Principle,LSP)在软件系统中，一个可以接受基类对象的地方必然可以接受一个子类对象依赖倒转原则(Dependency Inversion Principle,DIP)要针对抽象层编程，而不要针对具体类编程接口隔离原则(Interface Segregation Principle,ISP)使用多个专门的接口来取代一个统一的接口 合成复用原则(Composite Reuse Principle,CRP)在系统中应该尽量多使用组合和聚合关联关系，尽量少使用甚至不使用继承关系迪米特法则(Law of Demeter,LoD)一个软件实体对其他实体的引用越少越好，或者说如果两个类不必彼此直接通信，那么这两个类就不应当发生直接的相互作用，而是通过引入一个第三者发生间接交互
