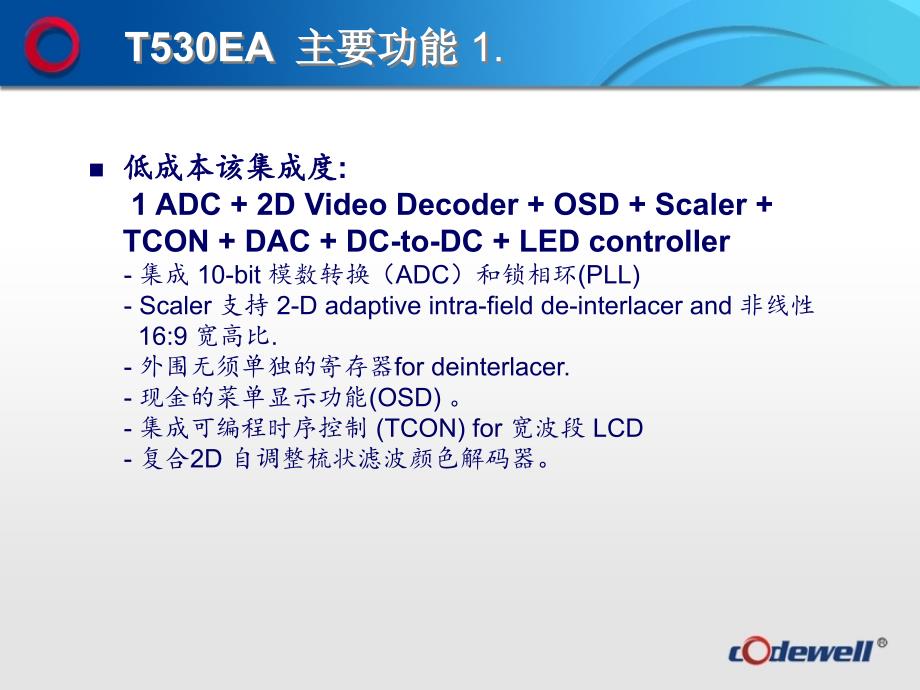

1、可视对讲机解决方案可视对讲机解决方案(主芯片主芯片:T530EA)T530EA T530EA 主要功能主要功能主要功能主要功能 1.1.n低成本该集成度低成本该集成度:1 ADC+2D Video Decoder+OSD+Scaler+TCON+DAC+DC-to-DC+LED controller -集成 10-bit 模数转换（ADC）和锁相环(PLL)-Scaler 支持 2-D adaptive intra-field de-interlacer and 非线性 16:9 宽高比.-外围无须单独的寄存器for deinterlacer.-现金的菜单显示功能(OSD)。-集成可编程时序控

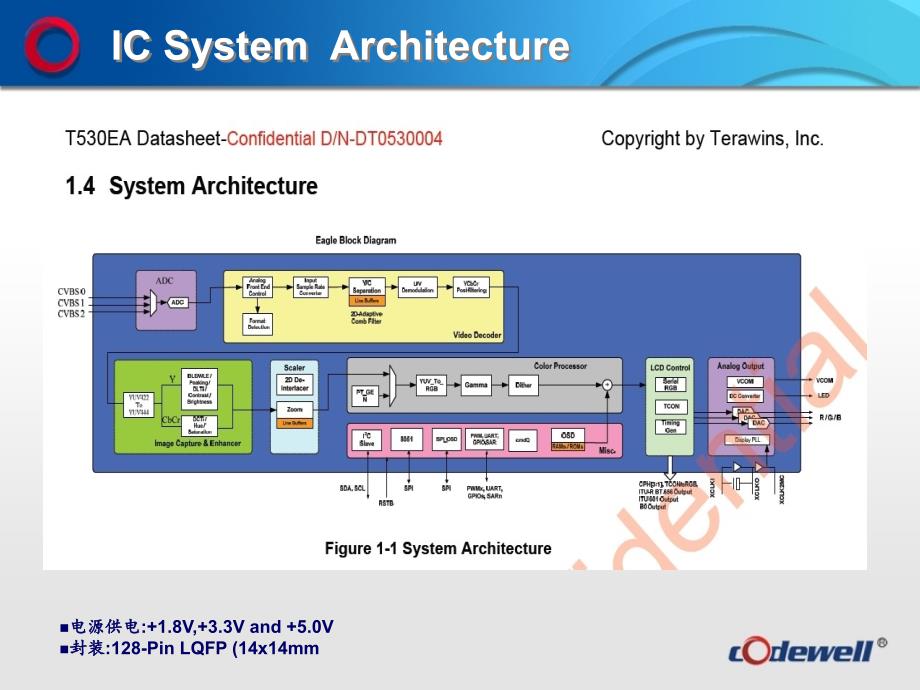

2、制(TCON)for 宽波段 LCD -复合2D 自调整梳状滤波颜色解码器。IC System ArchitectureIC System Architecture n电源供电电源供电:+1.8V,+3.3V and+5.0Vn封装封装:128-Pin LQFP(14x14mmn内置单独内置单独OSD处理器处理器l3K-word OSD SRAM memorylBuilt 114+fonts(18x12)lSupports font or bitmap modeslSupports character blinking,overlay,shadow and border functions l
3、Fully programmable character mapping lSupports alpha blending&Zoom-out functionlOptional fonts can be stored in off-chip serial EEPROMlSupport free run OSD mode lSupport bitmap background images on SPI NOR flash,and having various transition effects.lTwo lookup table in SPI_OSDlSprite function in SP
4、I_OSDlSPI_OSD lookup table format RGBA_8888 突出亮点突出亮点:OSD!256色真彩UI效果!主菜单：突出亮点突出亮点:OSD!UI客户化定制客户化定制！突出亮点突出亮点:OSD!GORGEOUS UI !二级菜单:(设置)二级菜单:(对讲和日期)突出亮点突出亮点:OSD!开发特色开发特色:小区信息发布功能小区信息发布功能 ！内置室内机解码板flash，无须外挂字符发生器。中文全字库信息存放（620K byte).通过物业后台软件发布：1帧60字符。1个界面最多98个汉字。规格概要:信息发布开发特色开发特色:小区信息发布功能小区信息发布功能 ！信息发布
5、实例图片：系统框架系统框架系统框架系统框架可支持屏的规格尺寸：TTL接口数字屏，支持屏800X480分辨率,如3.5,4”,4.3”,7”,8”LCD；RGB接口模拟屏，支持480X234分辨率;多平牌规格屏的兼容性优势；PCB PCB 图形和方案定位图形和方案定位Cost:外围成本：$2.5 高性价比可视对讲驱动方案。模拟系统成本达到数字系统用户 界面。Cooperate,Win-Win!Cooperate,Win-Win!我们的合作承诺:1,我们可以根据您的个性化需求,提供系统解决方案。2,我们可以提供及时的技术支持和长期的技术维护。3,我们提供芯片合理价格和芯片打包销售或PCBA销售。深圳市元维科技有限公司 TEL:755-26665885 MP:13510009137(朱先生)Email:
