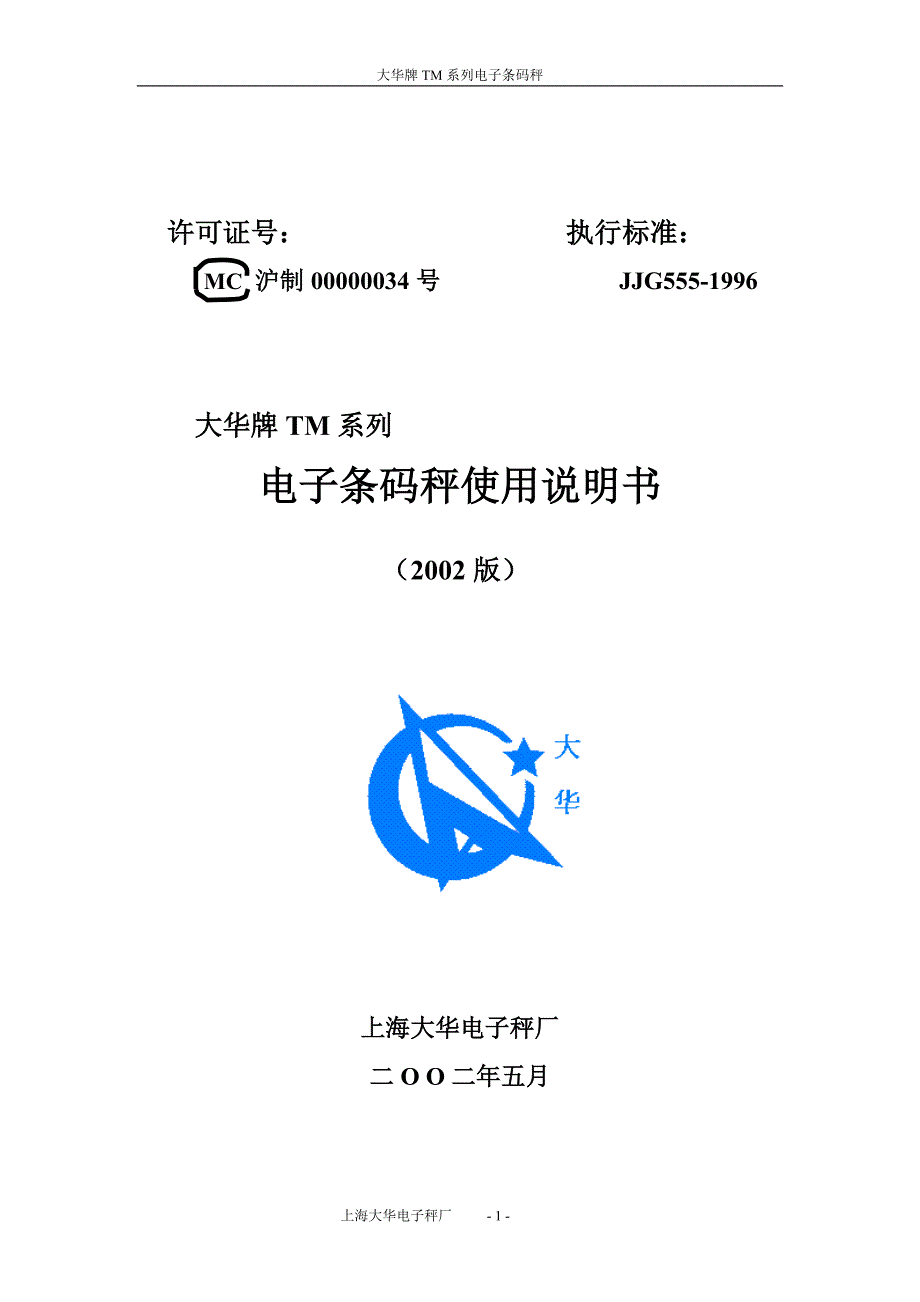

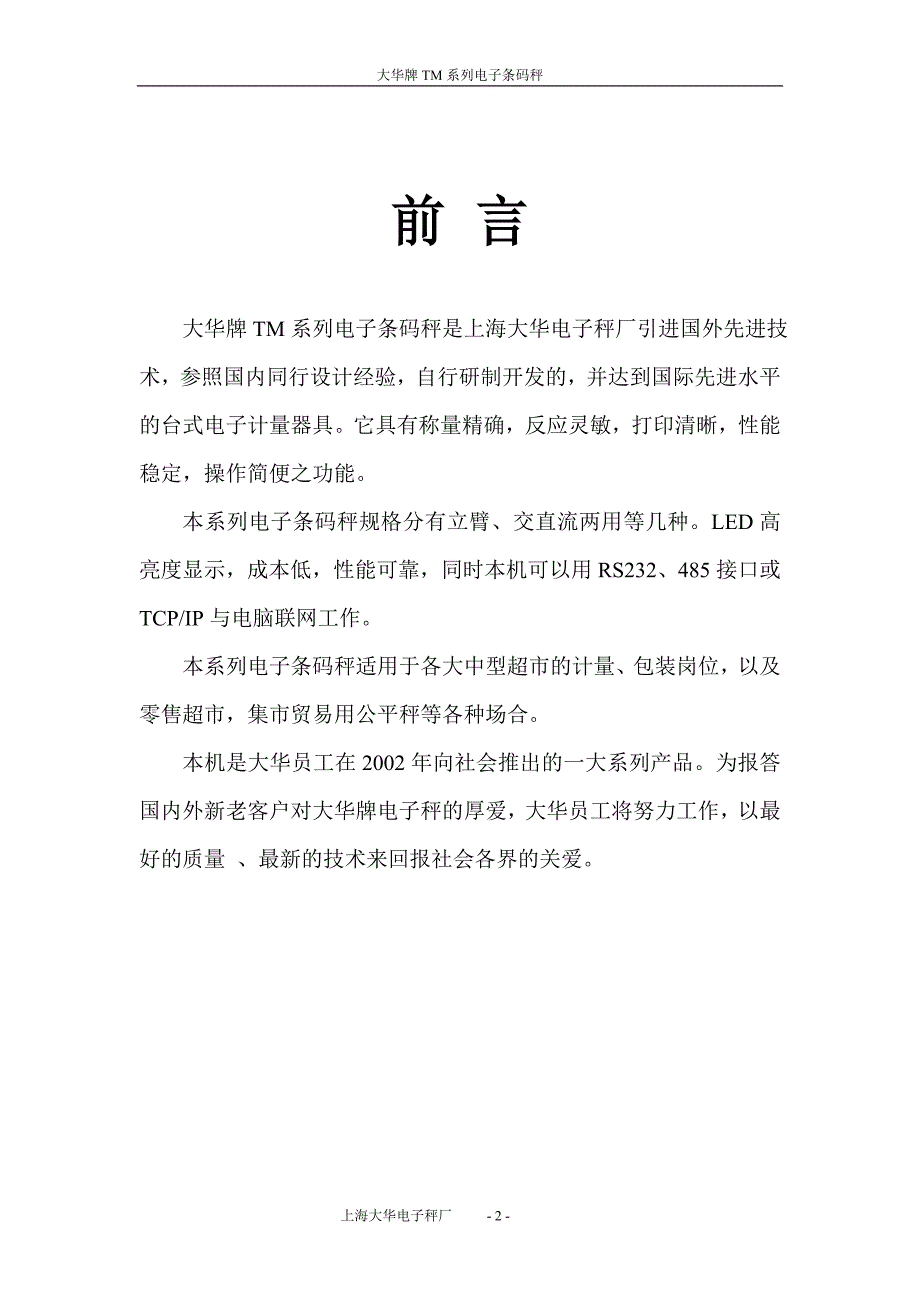

1、大华牌TM系列电子条码秤许可证号： 执行标准： MC 沪制00000034号 JJG555-1996 大华牌TM系列电子条码秤使用说明书 （2002版） 上海大华电子秤厂二O O二年五月 前 言 大华牌TM系列电子条码秤是上海大华电子秤厂引进国外先进技术，参照国内同行设计经验，自行研制开发的，并达到国际先进水平的台式电子计量器具。它具有称量精确，反应灵敏，打印清晰，性能稳定，操作简便之功能。本系列电子条码秤规格分有立臂、交直流两用等几种。LED高亮度显示，成本低，性能可靠，同时本机可以用RS232、485接口或TCP/IP与电脑联网工作。本系列电子条码秤适用于各大中型超市的计量、包装岗位，以及

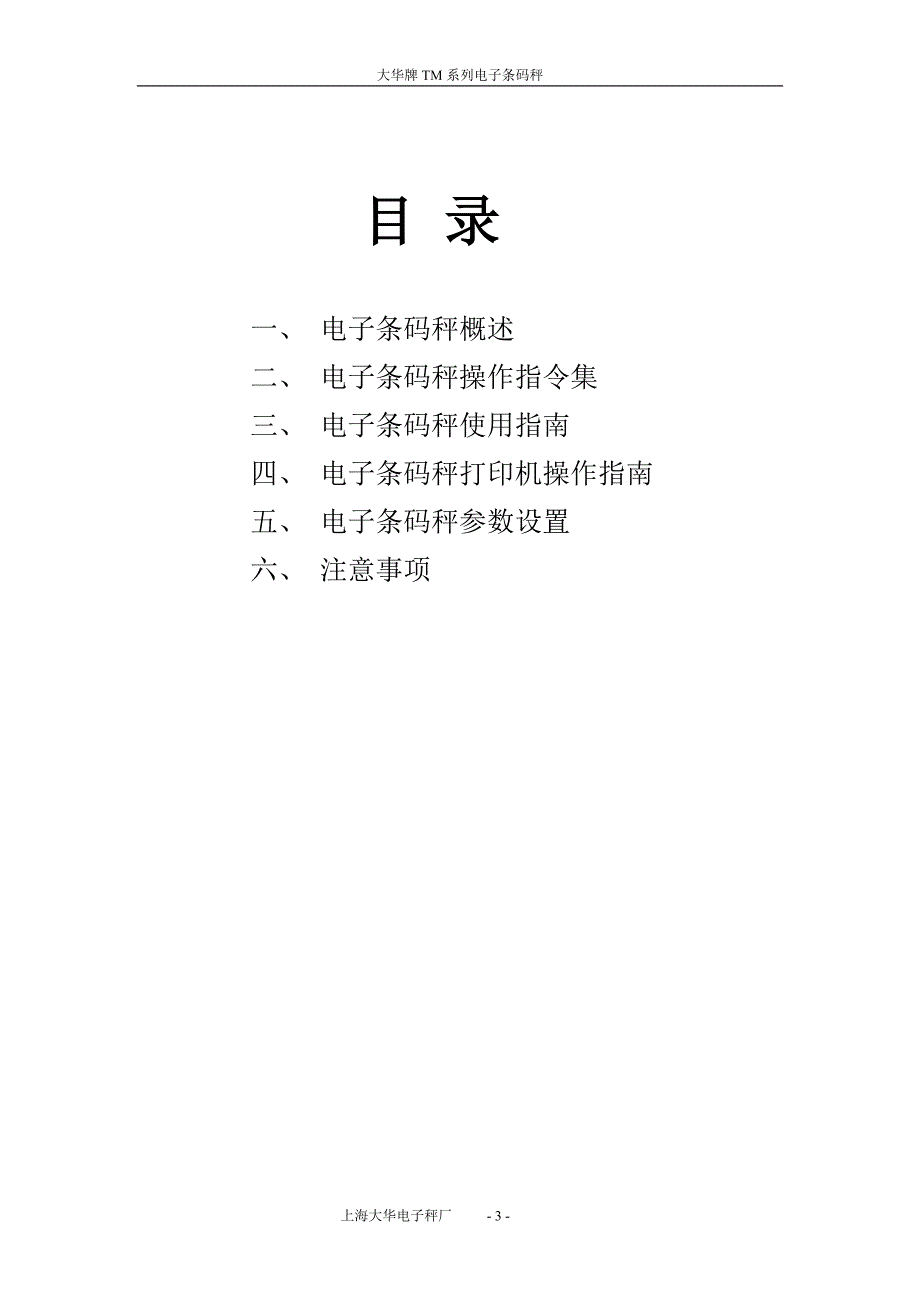

2、零售超市，集市贸易用公平秤等各种场合。本机是大华员工在2002年向社会推出的一大系列产品。为报答国内外新老客户对大华牌电子秤的厚爱，大华员工将努力工作，以最好的质量 、最新的技术来回报社会各界的关爱。 目 录一、 电子条码秤概述二、 电子条码秤操作指令集三、 电子条码秤使用指南四、 电子条码秤打印机操作指南五、 电子条码秤参数设置六、 注意事项 一、电子条码秤概述1.1 开箱检查外观不得有裂纹、擦伤。附件有：电源线、产品保修卡、产品使用说明书、区位码字库册、上位机安装软件、RS232通讯线。本机不得私自打开铅封，否则不予保修和维修。如打开包装发现有异常现象，请与经销商或厂方联系。1.2 LED
3、显示 皮重（kg） 净重（kg） 单价（元/.kg） 总价（元）交流 皮重 稳定 零位 SASBSCSD注意：当皮重窗不为0时，皮重灯亮。当计件工作时，皮重窗停止工作。 当计件时，净重窗窗内显示数量。 如开机自检时，请前后两面仔细观察0、1、2、3、4、5、6、7、8、9，如缺笔划，应及时送到维修中心修理。1.3 键盘（1）Aa型有31个预置PLU快捷键，Ab型有71个预置快捷键。（2）+A、+B、+C、+D是累加键，可以由四个营业员或一个营业员同时对四个顾客进行累计操作，但必须在连续纸状态下工作。1.4 打印机打印机可以有两种状态，一种是送标签纸、一种是送连续纸,在开机自检过程中，同时按数字
4、键”5”,在总价窗口显示“LLLLL”，然后关机,再开机后,即转入标签纸工作状态;如要转入累计连续纸工作状态,请先关机,换下标签纸,装好连续纸,然后在开机自检过程中,同时按数字键”6”,在总价窗口显示 “CCCCC”后关机,再开机时，即转入累计连续纸工作状态。 1.4.1 打印机条码标签纸必须对标签纸的长、宽进行设定。如设定不合适就会误打。最大打印宽度要小于最大纸张宽度58mm。装入标签纸筒时，先将右侧盖上端往里推再放手，则会自动弹出侧盖。然后取出装纸筒的支承杆向外平行拉出，将纸筒45。方向斜放入内，再将纸筒支承杆插入，支承杆底面沿槽滑进。然后拨动打印头竖杆，打印头自动往上翘起，将标签纸拉出后
5、从打印头下空隙中穿出，再往下绕回去。注意打印头下有一个传感器（黑色）应从其下走纸，往下绕回去时，下面也有一个传感器（兰色）应避开传感器走纸，不能将其包在标签纸内。 如果开机后,打印机发出“笛”“笛”“笛”报警声，说明纸张没有装好，需按要求重新装纸。将走出的纸绕到回收杆上一圈，拔下固定叉，将纸卷紧后再沿槽插入使其固定。最后，调节标签纸位置及宽度，用手将打印头压下，如果没有压紧打印头，开机后打印机会“笛、笛、笛”鸣叫，如果打印机不工作或出纸不正常，说明打印头没有压倒位，如果打印的是标签纸，打印头下感光传感噐认为没有标签纸时会自动朝前走一段，直到标签纸到位为止。开机，第一次打印时，应对打印机试打一张
6、打印正确后方可。如有问题应继续试打几张，打印时尽量使用同一类型的打印纸，否则须重新进行设定调试。如果打印后标签纸未取走，第二张打印内容纸就不出来，须前一张标签纸取走，第二张方能打印出来。如果打印机进入自动档，打印机根据所设定的时间间隔一页页打印出。如果遇到前一张标签纸未取走，那么后一张标签纸就打印不出来。然而电子条码秤仍按规定时间不断送出打印内容，送出的内容全部打印完毕后才会停车，或断电后重新设置打印。 环境温度在70oC左右时，打印纸会褪色，所以要特别注意环境的温度、湿度以及光照的影响。1.4.2 打印连续纸装纸方法与打印标签纸相同，但不使用回收杆，连续纸从打印机上口齿条缝中穿出。打印连续
7、纸时，用上口齿条撕下打印内容。连续纸只打印累计内容，不打印标签。1.4.3 如打印机出现故障，请查阅电子条码秤打印机操作指南一章。1.5 规格： 电源：交流220V+232V-189V，频率5060HZ 环境温度：040，（24104） 环境湿度：85%RH 外型尺寸： Aa 388*381*160 Ab 388*381*500 最大称量：3、6、15、30 准确度等级： 分度数：3000 max: 3分度值1g max: 6分度值2 g max: 15分度值5g max: 30分度值10g1.6 各键功能 0、1、2、9数字键 打印键打印功能 日期键察看日期，修改日期 清除键清除单价，清除内
8、存数据，清除累计内容按功能、按清除键方可。 +A、+B、+C、+D累计键，共4组，可以进行四组累计的同时操作，各自用连续纸打印。 折扣键可以对单价或总价进行打折 倍数键计数状态可以对数量进行选择（无须称重时用） 修正键可以对累计内容进行修正 功能键进行设定时用，各种功能的设定均应按“功能”键。 确认键每次功能设定，修改后须按确认键就可修正数据，否则原数据不变 去皮键扣除皮重值，当有皮重时，再按去皮键无效。 置零键去除重量窗不为0的值，使之进入“0”位。注意置零数量不得大于3%满称量。 PLU项目键调用PLU数据1.7 指示灯交流灯：开机后交流灯必须始终亮着，说明交流有电。皮重灯：去皮时，皮重窗
9、有大于零的值，灯亮。稳定灯：重量窗（净重窗）数据在2秒内不变，灯亮。零位灯：重量窗（净重窗）进入“0.000”时灯亮。1.8 标签尺寸 卷筒外径D最大值：100卷筒内径d最小值： 25标签纸宽度范围： 3858实际打印宽度： 2848 标签纸常用规格: 60*40、 55*40、 60*30、 55*30 等。特殊规格应与厂里签定合同定做。连续纸宽度也是由3858定做。二、电子条码秤的操作指令集要求操作内容方式步骤实现操作结果第一步先按第二步再按1调PLU数据按快捷键PLU的皮重，单价等可显示出来或按数字键按PLU键2按清除键原来的PLU内容被清除清除PLU内容按打印键按新的PLU键将原来的P
10、LU清除3除去皮重值放上皮重按去皮键去除皮重值按数字键按去皮键4单价折扣按折扣键一次按确认键实现单价打折5总金额扣除按折扣键二次按确认键实现金额打折6改变计数数量按数字量（计数量）按倍数键实现计数量改变7累计内容内清除功能键按清除键实现A或B或C或D内存全部清除8累计修改按修正键取消最近一次刚输入的PLU内容，可重新设定新的PLU内容9日期修改按功能键5秒内按日期键修改年、月、日10有效期修改按日期键按数字日期按确认键修改有效期天数11计数状态单位修改按功能键5秒内键倍数键修改数量单位12自动打印称量方式按功能键5秒内键打印键进入自动打印状态13自动打印计数方式按功能键5秒内键打印键再按数字后
11、按确认键进入计数状态打印14取消自动打印功能按清除键恢复单次打印功能15累计功能按累计键A、B、C、D均可实现金额累计16标定功能设置按功能键按密码按确认进行重量设置进行PLU设置进行内存数据设置17切换标签纸和连续纸关机后开机3秒内按“5”出现LLLLL立即关机，再开机后进入标签纸状态可以进行标签纸和连续纸切换关机后开机3秒内按“6”出现CCCCC立即关机，再开机后进入连续纸状态18设定PLU在秤上的编号按功能键，输入密码按确认键对键盘上的每一个键进行编号，将PLU序号一一编入三、电子条码秤使用指南3.1 开机 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)确认秤台上没有任何物件，接
12、通电源 电子秤进行笔划自检000000000000000000000111111111111111111111222222222222222222222333333333333333333333444444444444444444444555555555555555555555666666666666666666666777777777777777777777888888888888888888888999999999999999999999电子秤自动复位置零,进入待机状态，准备称重0.0000.0000.000.003.2 手动复位置零使用一段时间后，秤的零位如有变化，可按置零键手动复位置零
13、 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)待机状态，秤台上没有任何物件，但显示重量不为00.0000.0100.000.00按置零键0.0000.0100.000.00稍等片刻，复位置零0.0000.0000.000.00注：对于 15kg的秤，每次置零最大不得超过400g。3.3 PLU的调用（称重状态） 电子秤内储存有4000个PLU,而电子秤的面板上Aa型共有31个PLU快捷键；Ab型共有71个PLU快捷键，每个快捷键对应一种商品，通过按数字键和PLU键,或直接按快捷键中的任意一个键，可将对应商品的下列信息调入内存： 商品名称、商品代码、单价、商品的有效期、预置皮重、特殊信
14、息、单位等然后，即可进行称重、计价、打印等操作。 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000.00按PLU快捷键（如6号键，并假设6号键对应的是整箱苹果总重10Kg,单价￥1.20/kg，箱重500g）0.500-0.5001.200.00放上一箱10kg的苹果0.5009.5001.2011.40按打印键,打印标签0.00010.0000.000.00取下苹果0.0000.0000.000.00按数字键（如25号，并假设25号对应的是青鱼，单价￥3.50/kg，预置皮重0）0.0000.0000.250.00按PLU0.0000.0003.5
15、00.00放上一条2kg的青鱼0.0002.0003.507.00按打印键,打印标签0.0002.0000.000.00取下青鱼0.0000.0000.000.003.4 PLU的调用（计数状态）有些PLU是按数量计算价格的,无需称重即可打印标签 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000.00按PLU快捷键（如7号键，并假设7号键对应的是香烟，单价￥1.50/包）11.501.50假设要打印10包香烟的标签，按1010.101.50按倍数101.5015.00按打印键,打印标签0.0000.0000.000.003.5 单价改变调入内存的PL
16、U预置单价，可由售货员临时改变,或者没有调用PLU,直接由售货员输入单价，但此时打印时无PLU内容。 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000.00放3kg物品0.0003.0000.000.00按09数字键输入单价 (如￥3.20/kg)0.0003.0003.209.60取下物品0.0000.0000.000.00按PLU快捷键（如6号键，并假设6号键对应的是整箱苹果，预置单价￥1.20/kg，箱重500）0.500-0.5001.200.00放上一箱10kg的苹果0.5009.5001.2011.40按09数字键输入新的单价 (如1.3
17、0，按130) 0.5009.5001.3012.35按打印键,打印标签0.00010.0000.000.00取下苹果0.0000.0000.000.003.6 折扣调入内存的PLU预置单价，可以由售货员进行临时单价打折或总价打折处理序号 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000.001按PLU快捷键（如6号键，并假设6号键对应的是整箱苹果，预置单价￥1.20/kg，箱重500）0.500-0.5001.200.002放上一箱10kg的苹果0.5009.5001.2011.403按折扣键-0.004按09数字键输入单价 折扣 (如￥0.40，
18、按40) -0.405按确认键0.5009.5000.807.646按打印键,打印标签0.00010.0000.000.007取下苹果0.0000.0000.000.008按数字键（如25号，并假设25号对应的是青鱼，单价￥3.50/kg，预置皮重0）0.0000.0000.250.009按PLU0.0000.0003.500.0010放上一条2kg的青鱼0.0002.0003.507.0011按折扣键-0.0012再按一次折扣键-0.0013按09数字键输入总价 折扣 (如￥0.50，按50) -0.5014按确认键0.0002.0003.506.5015按打印键,打印标签0.0002.00
19、00.000.0016取下青鱼0.0000.0000.000.00经过打折处理以后，打印标签上将同时打印出原价和折扣价3.7 去皮 调入内存的PLU预置皮重，可由售货员通过二种去皮方法改变,或者没有调用PLU,直接按计价秤方式进行去皮操作3.7.1 实物去皮 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000.00按PLU快捷键（如6号键，并假设6号键对应的是整箱苹果，单价￥1.20/kg，预置皮重500g）0.500-0.5001.200.00放一空箱(如400g)0.500-0.1001.200.00按去皮键,减去皮重0.4000.0001.200
20、00取下空箱，放上一箱总重10kg的苹果0.4009.6001.2011.52按打印键,打印标签0.00010.0000.000.00取下苹果0.0000.0000.000.00放一空盒 (如200g)0.0000.2000.000.00按去皮键,减去皮重0.2000.0000.000.00往盒子里放2kg梨0.2002.0000.000.00按09数字键输入单价(如￥2.50/kg)0.2002.0002.505.00取下盒子和梨0.200-0.2000.000.00按去皮键,清除皮重0.0000.0000.000.003.7.2 数字去皮 操作 显示皮重(kg)净重(kg)单价(￥)总价
21、)待机状态0.0000.0000.000.00按PLU快捷键（如6号键），并假设6号键对应的是整箱苹果，单价￥1.20/kg，预置箱重500）0.500-0.5001.200.00按09数字键输入新的皮重(如300g) 0.500-0.5003.000.00按去皮键,减去皮重0.300-0.3001.200.00放上一箱10kg的苹果0.3009.7001.2011.64按打印键,打印标签0.00010.0000.000.00取下苹果0.0000.0000.000.003.8 PLU拷贝方法：操作 显示 注释皮重（kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000
22、00按功能键func0.0000.000.00要求输入PLU号按09数字键输入PLU号后，如321按确认键*PLU号”*”，进入下一步，否则，退回待机状态按09数字键输入另一个PLU号后，如1234，按确认键,则拷贝该 PLU，或者按去皮键进入下一步plu1234f-000000按确认键，将1234号PLU的内容拷贝到321号PLU中去；如按去皮键不拷贝1234号PLU按去皮键，参数号加1，按置零键，参数号减1，按09数字键改变参数值plu*f-01xxxxplu为提示符*为PLU号f-01为参数号xxxx为参数按确认键确认，参数值存入内存，或按清除,不改变内存，电子秤退回待机状态0.000
23、0.0000.000.00例如，将1234号PLU的内容拷贝到2222号PLU中。操作 显示 注释皮重（kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000.00按功能键func0.0000.000.00要求输入PLU号按09数字键输入PLU号2222后，按确认键2222按09数字键输入另一个PLU号1234后，按确认键,则拷贝该 PLU，或者按去皮键进入下一步Plu1234f-000000按确认键拷贝1234号PLU，按去皮键不拷贝1234号PLU按去皮键，参数号加1，按置零键，参数号减1，按09数字键改变参数值Plu*f-01xxxxplu为提示符*为PLU号f-0
24、1为参数号xxxx为参数按确认键确认，参数值存入内存，或按清除,不改变内存，电子秤退回待机状态0.0000.0000.000.003.9 日期3.9.1 当前日期修正 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000.00按功能Func0.0000.000.005秒内按日期yearxx按数字键输入年,如2002年,按02year02按确认monXx按数字键输入月,如12月,按12Mon12按确认DayXx按数字键输入日,如8日,按8Day8按确认HourXx按数字键输入时,如10时,按10Hour10按确认minXx按数字键输入分,如26分,按26M
25、in26按确认,返回待机状态0.0000.0000.000.00电子秤内有一个实时时钟,PLU的包装日期即跟踪这个实时时钟3.9.2 显示当前时间当内存中没有PLU时,按日期一次可以在总价窗口显示当前时间（时、分、秒）,4秒后自动退出。注： Year 年；Mon 月；Day 天；Hour 小时；Min 分钟3.9.3 有效期调入内存的PLU有效期，可由售货员临时改变 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000.00按PLU快捷键（如6号键，并假设6号键对应的是整箱苹果，单价￥1.20/kg，预置皮重500g）0.500-0.5001.200.0
26、0按日期validXx按数字键输入新的有效期,如30天,按30valid30按确认0.500-0.5001.200.00放上一箱10kg的苹果0.5009.5001.2011.40按打印键,打印标签0.00010.0000.000.00取下苹果0.0000.0000.000.00注： Valid 有效期3.10 单位对于计数方式的PLU, 可由售货员临时改变货物的计价单位 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000.00按PLU快捷键（如7号键，并假设7号键对应的是香烟，单价￥1.50/包）11.501.50按功能Func11.501.505秒
27、内按倍数unitXx按数字键输入新的单位,如4号,按4,对应 单位”包”unit4 注1按确认11.501.50假设要打印10包香烟的标签，按1010.101.50按倍数51.5015.00按打印键,打印标签0.0000.0000.000.00Func 功能； Unit 单位注1：0-计重方式,计重方式的单位固定为kg；计数方式的PLU的单位如下:1-不打印单位,2kg,3-个,4-只,5包,6袋,7桶,8瓶,9盒,10斤。3.11 自动打印(计重方式) 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000.00按PLU快捷键（如6号键，并假设6号键对应
28、的是整箱苹果，预置单价￥1.20/kg，箱重500g）0.500-0.5001.200.00按功能Func-0.5001.200.005秒内按打印键0.500-0.5001.200.00放上第一箱苹果(如10kg),稳定后,自动打印出标签0.5009.5001.2011.40取下苹果0.500-0.5001.200.00放上第二箱苹果(如9.5kg),稳定后,自动打印出标签0.5009.0001.2010.80取下苹果,重复以上操作0.500-0.5001.200.00全部称完,按清除,恢复 待机状态0.0000.0000.000.003.12 自动打印(计数方式) 操作 显示皮重(kg)净重
29、kg)单价(￥)总价(￥)待机状态0.0000.0000.000.00按PLU快捷键（如7号键，并假设7号键对应的是香烟，单价￥1.50/包）11.501.50假设要打印10包香烟的标签，按1010.101.50按倍数101.5015.00按功能Func101.5015.005秒内按打印0按数字键，输入间隔秒数，如3秒，按33按确认,自动打印出第一张标签,以后每隔3秒打印一张21.5015.00按清除,结束打印,恢复待机状态0.0000.0000.000.00注： 输入间隔秒数从1秒到5秒之间，取整数。清除结束后，还会自动打印一张累计数。3.13 累计和修正当电子秤切换成连续纸状态后，电子秤
30、可以同时进行四组累计,每组累计可以有12条记录用连续纸方式将累计内容打印出来。 操作 显示皮重(kg)净重(kg)单价(￥)总价(￥)待机状态0.0000.0000.000.00按PLU快捷键（如6号键，并假设6号键对应的是整箱苹果，预置单价￥1.20/kg，箱重500）0.500-0.5001.200.00放上一箱10kg的苹果0.5009.5001.2011.40按+A键L00A9.500Add 111.40取下苹果L00A-0.500Add 111.40按数字键（如35号，并假设35号对应的是青鱼，单价￥3.50/kg，预置皮重0）0.0000.0000.250.00按PLU0.0000
31、0003.500.00放上一条2kg的青鱼0.0002.0003.507.00按+A键L00A2.000Add 216.40取下青鱼L00A0.000Add 216.40按PLU快捷键（如7号键，并假设7号键对应的是香烟，单价￥1.50/包）11.501.50假设要打印4包香烟的标签，按410.041.50按倍数41.506.00按+B键L00B4Add 16.00按PLU快捷键（如8号键），并假设8号键对应的是羊肉，预置单价￥5.20/kg，预置皮重00.0000.0005.200.00放上2kg的羊肉0.0002.0005.2010.40按+A键L00A2.000Add 326.80取下
32、羊肉L00A0.000Add 326.80顾客突然要求换牛肉,按修正L00A0.000Add 216.40按PLU快捷键（如9号键），并假设9号键对应的是牛肉，预置单价￥6.20/kg，预置皮重00.0000.0006.200.00放上2kg的牛肉0.0002.0006.2012.40按+A键L00A2.000Add 328.80取下牛肉L00A0.000Add 328.80按数字键（如135号，并假设135号对应的是黄鱼，单价￥3.50/kg，预置皮重0）0.0000.0001.350.00按PLU0.0000.0003.500.00放上一条4kg的黄鱼0.0004.0003.5014.00
33、按+B键L00B4.000Add 220.00取下黄鱼L00B0.000Add 220.00按打印键,打印出B顾客购买的二样物品:4包香烟和4kg黄鱼,总价格￥20.000.0000.0000.000.00按+A键,调出A顾客的累计信息L00A0.000Add 328.80按打印键,打印出A顾客购买的三样物品: 9.5kg苹果,2kg青鱼,2kg牛肉 总价格￥28.800.0000.0000.000.00注： Add 累计3.14 切换标签纸和连续纸打印机可以安装标签纸，也可以安装连续纸，切换方法参见1.4节所述。条码秤切换成标签纸格式后，可以打印标签，不能打印累计。条码秤切换成连续纸格式后，
34、可以打印累计，不能打印标签。3.15 交易量的存储和读取 市场交易量和最近时期的交易情况自动存在条码秤中,超市中心可以通过PC机或串行打印机对某台条码秤的交易情况进行监测(通讯口为RS232),按功能键,输入11399数字,按确认键后,在PC机屏幕上显示该台条码秤的近期多达1400次的交易记录；或接入串行打印机，可直接打印出近期的该台条码秤的交易情况。四、电子条码秤打印机操作指南4.1 BT-UC04824B打印机的简介本机打印单元是一种高性能的热敏打印单元，带有自动剥离装置，速度快、噪音小、性能可靠、维护方便。其主要由打印头、主机板、电机转轴系统和支架等组成，打印速度为行式热敏5075/s，
35、打印宽度48，纸张宽度59，分辨率为8dots/，可打印标签纸和连续纸两种，最大纸卷直径100，最大回收卷直径60，打印头寿命50km。 1. 打印头 13. 按键一 2剥离辊 14. 告警指示灯3缺纸传感器 15. 电源指示灯4打印胶辊5剥离轴6上盖锁紧挂钩 7挂钩锁紧轴8. 标签存在传感器9上盖抬起扳手 10衬纸回收轴11纸卷发放轴12按键二 打印头抬起轴侧图4.1.1打印机组件的说明:a. 缺纸传感器（3）检测纸张的有无。b. 标签存在传感器（8）检测打印完毕的标签是否已经取走。c. 按键一（13） 在打印机不报警的状态下，按下此键可实现进纸动作。如果要长距离进纸，可持续按住按键。 在打开电源的同时按下此键，打印机将进行纸张校验。d. 按键二（12）在打开电源的同时按下此键，打印机将自动打印出机器的内部参数，打印的参数中提供了各种信息，例如：版本号，最大打印宽度，打印速度，打印浓度。e. 电源指示灯（15）指示电源的开关状态。f. 告警指示灯
