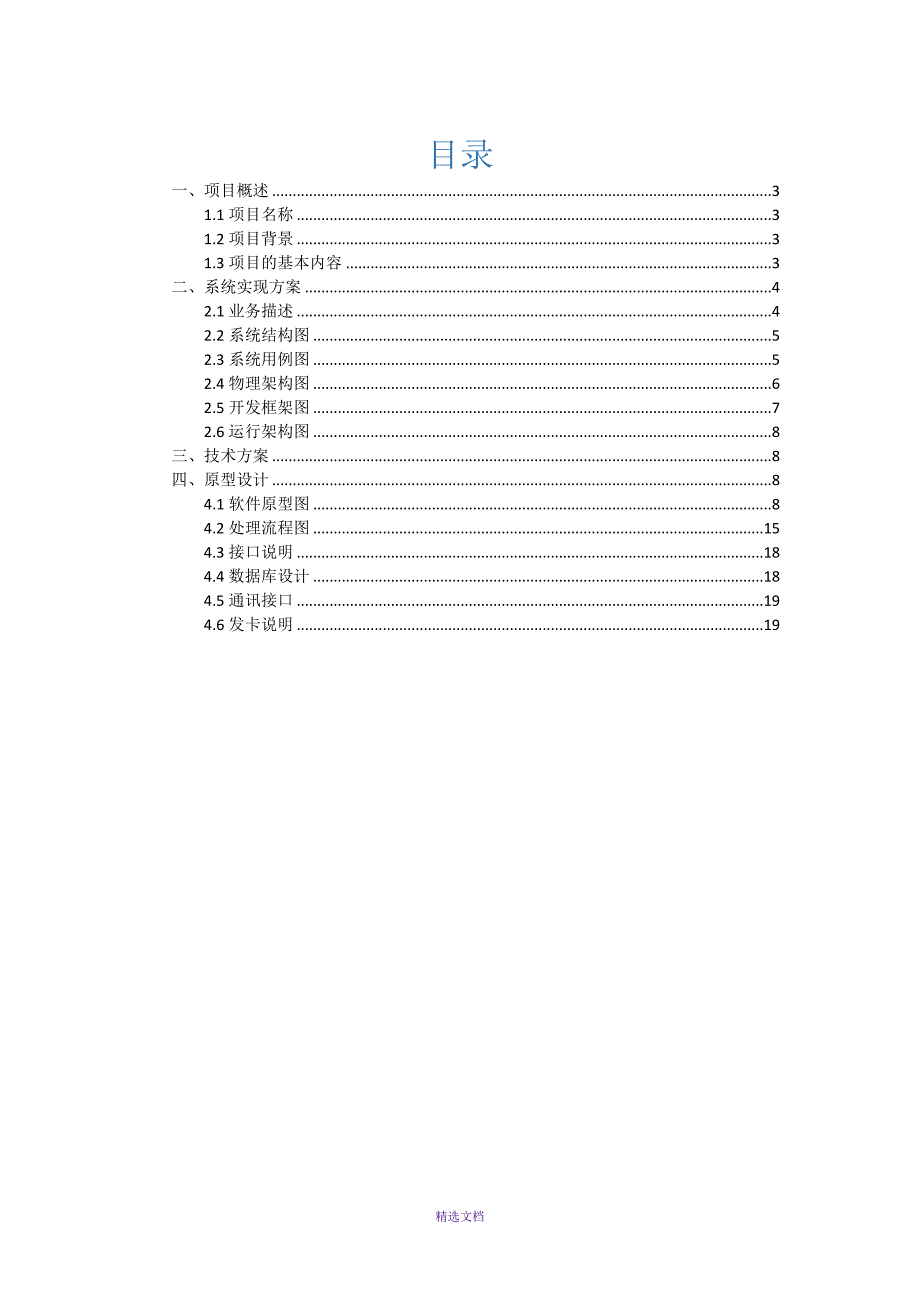

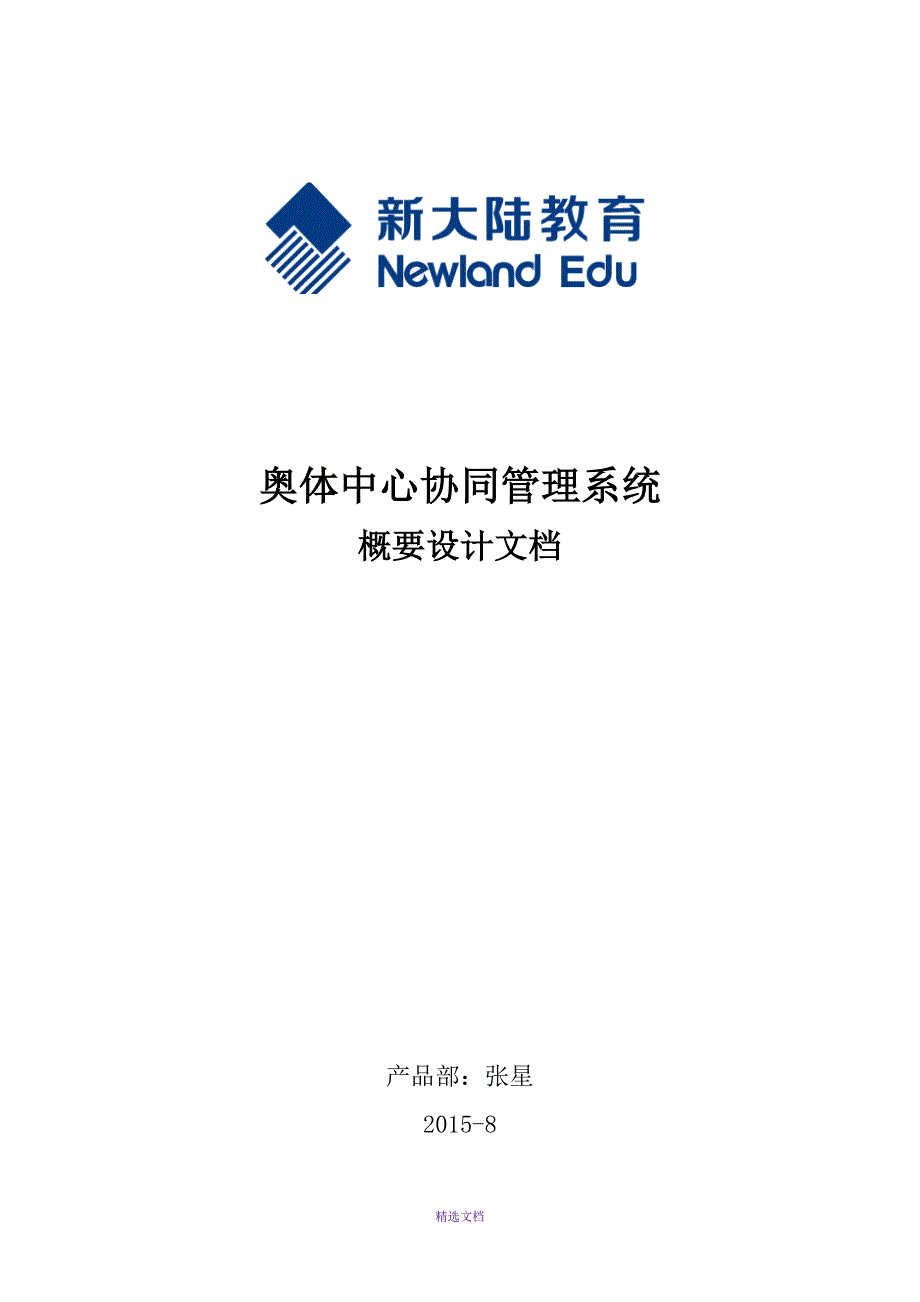

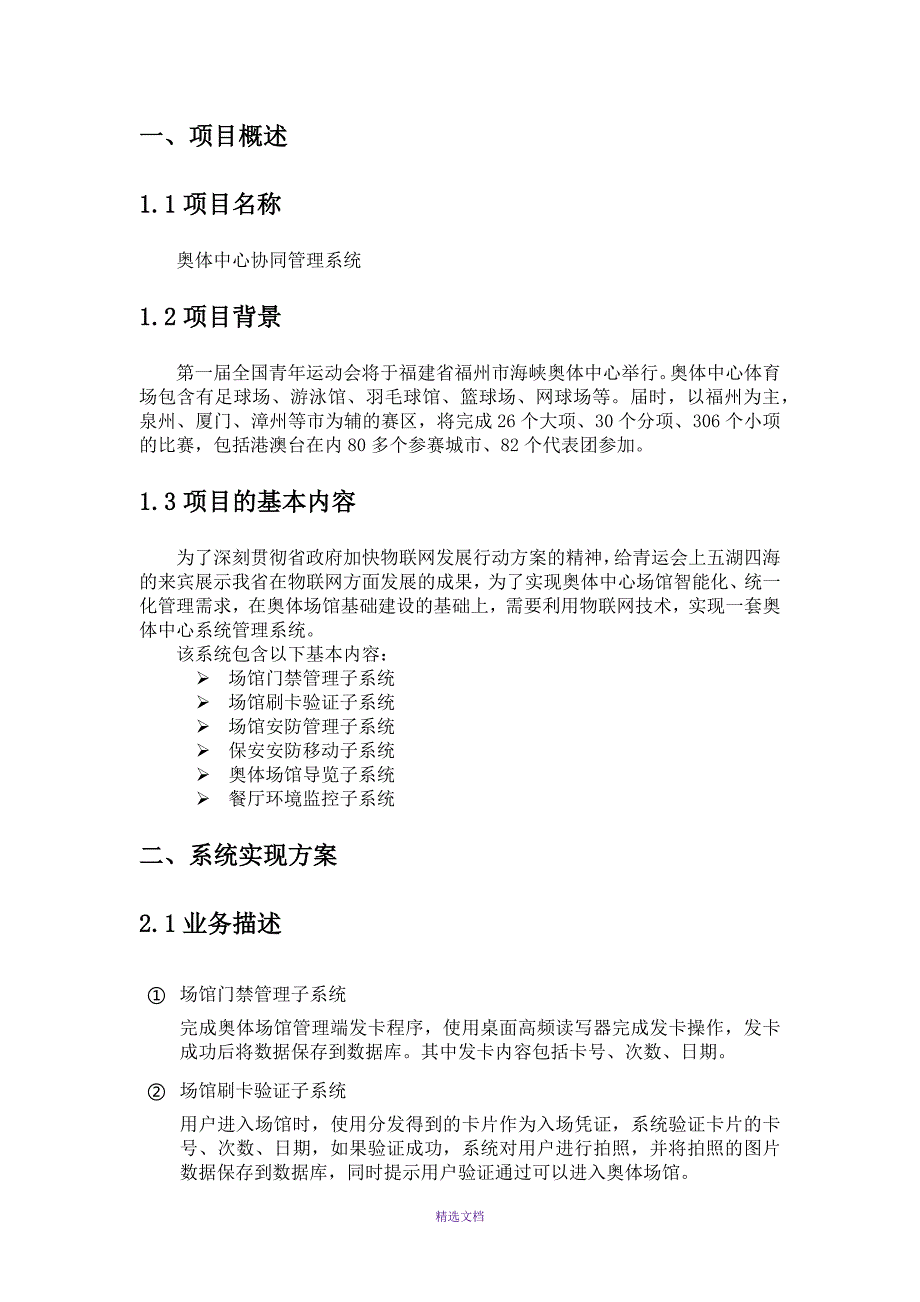

1、奥体中心协同管理系统概要设计文档产品部：张星2015-8精选文档目录一、项目概述31.1项目名称31.2项目背景31.3项目的基本内容3二、系统实现方案42.1业务描述42.2系统结构图52.3系统用例图52.4物理架构图62.5开发框架图72.6运行架构图8三、技术方案8四、原型设计84.1软件原型图84.2处理流程图154.3接口说明184.4数据库设计184.5通讯接口194.6发卡说明19精选文档一、项目概述1.1项目名称奥体中心协同管理系统1.2项目背景第一届全国青年运动会将于福建省福州市海峡奥体中心举行。奥体中心体育场包含有足球场、游泳馆、羽毛球馆、篮球场、网球场等。届时，以福州为
2、主，泉州、厦门、漳州等市为辅的赛区，将完成26个大项、30个分项、306个小项的比赛，包括港澳台在内80多个参赛城市、82个代表团参加。1.3项目的基本内容为了深刻贯彻省政府加快物联网发展行动方案的精神，给青运会上五湖四海的来宾展示我省在物联网方面发展的成果，为了实现奥体中心场馆智能化、统一化管理需求，在奥体场馆基础建设的基础上，需要利用物联网技术，实现一套奥体中心系统管理系统。该系统包含以下基本内容： 场馆门禁管理子系统 场馆刷卡验证子系统 场馆安防管理子系统 保安安防移动子系统 奥体场馆导览子系统 餐厅环境监控子系统二、系统实现方案2.1业务描述 场馆门禁管理子系统完成奥体场馆管理端发卡程
3、序，使用桌面高频读写器完成发卡操作，发卡成功后将数据保存到数据库。其中发卡内容包括卡号、次数、日期。 场馆刷卡验证子系统用户进入场馆时，使用分发得到的卡片作为入场凭证，系统验证卡片的卡号、次数、日期，如果验证成功，系统对用户进行拍照，并将拍照的图片数据保存到数据库，同时提示用户验证通过可以进入奥体场馆。精选文档 场馆安防管理子系统使用红外对射、火焰、烟雾等物联网传感设备，实现场馆的安防管理系统，当红外对射检测到有非法入侵，或者检测到有火焰、烟雾时报警灯闪烁，系统通过Socket通讯方式通知保安安防移动子系统，安防移动系统接到通知后，可关闭报警灯。 保安安防移动子系统基于android客户端实现
4、监听场馆安防管理子系统发送的警情，实现保安对场馆的实时防卫。 奥体场馆导览子系统实现对奥体主要场馆的android移动端导览参观，获取ZigBee四通道温湿度值的显示，用户使用导览客户端在进入每个场馆时，都会对该场馆进行语音介绍等功能。 餐厅环境监控子系统餐厅环境监控子系统包含于奥体场馆导览系统中，通过ZigBee协议完成对相关ZigBee传感器数据的获取。2.2系统结构图由门禁发卡、刷卡验证、安防管理三个Windows应用以及安防移动、导览、环境监控三个android应用子系统组成奥体中心协同管理系统。2.3系统用例图精选文档奥体中心协同管理系统主要由三个主要角色：系统管理员、普通用户、安保
5、人员组成。2.4物理架构图 精选文档2.5开发框架图精选文档2.6运行架构图三、技术方案l 应用展示：DotNet（C#）开发、Android（Java）开发l WEB：DotNet（C#）开发l DB：MS SQlServerl ZigBee：IAR（C）开发四、原型设计4.1软件原型图l 门禁管理发卡程序精选文档l 刷卡验证程序精选文档l 安防管理程序l 安保移动客户端精选文档l 场馆导览程序l 奥体足球场精选文档l 奥体羽毛球馆l 奥体游泳馆精选文档l 奥体网球场l 奥体篮球场精选文档l 餐厅环境监控子系统精选文档4.2处理流程图精选文档精选文档精选文档4.3接口说明l 安防管理子系统在
6、有非法入侵、有火焰、烟雾数据时，程序发布一个9988端口（端口可自定义）的服务，通过Socket通讯将数据传输至保安安卓移动端，通知保安出动处理安防事件（数据传输的格式可自定义）。4.4数据库设计l Fuser表字段名称类型备注FIDint（自增长）序号FCardIDnvarchar卡号IDFTimedatetime发卡时间l FRecord表字段名称类型备注精选文档FIDint（自增长）序号FCardIDnvarchar卡号IDFImagePathDateTime发卡时间FTimedatetime刷卡时间4.5通讯接口无4.6发卡说明发卡（用户注册）模块：通过高频读卡器设备往高频M1卡（如下表所示）写入相关数据；程序中使用默认密钥。扇区块卡中存放的值20次数21开始时间22结束时间 （注：可编辑下载，若有不当之处，请指正，谢谢!） 精选文档
