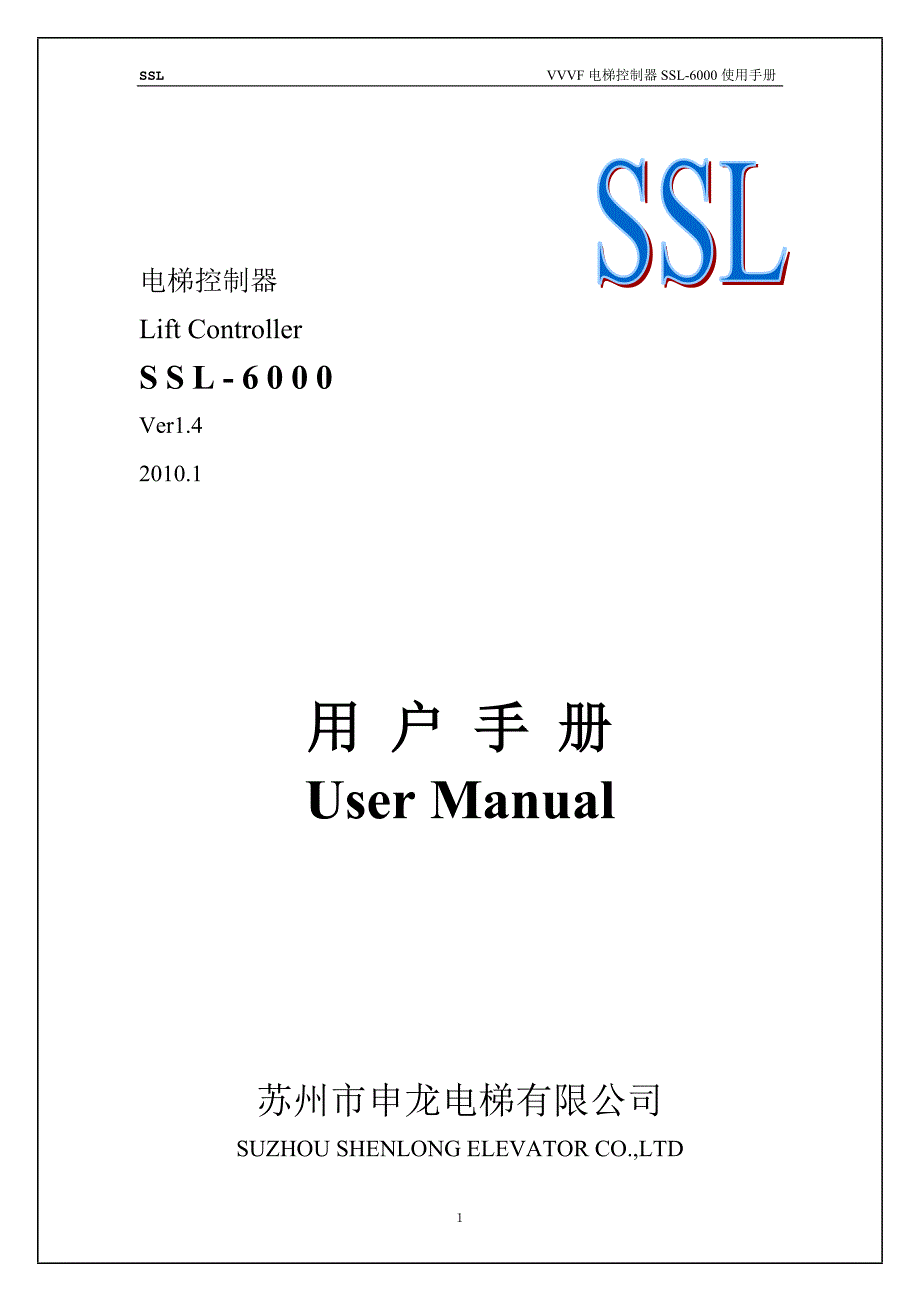

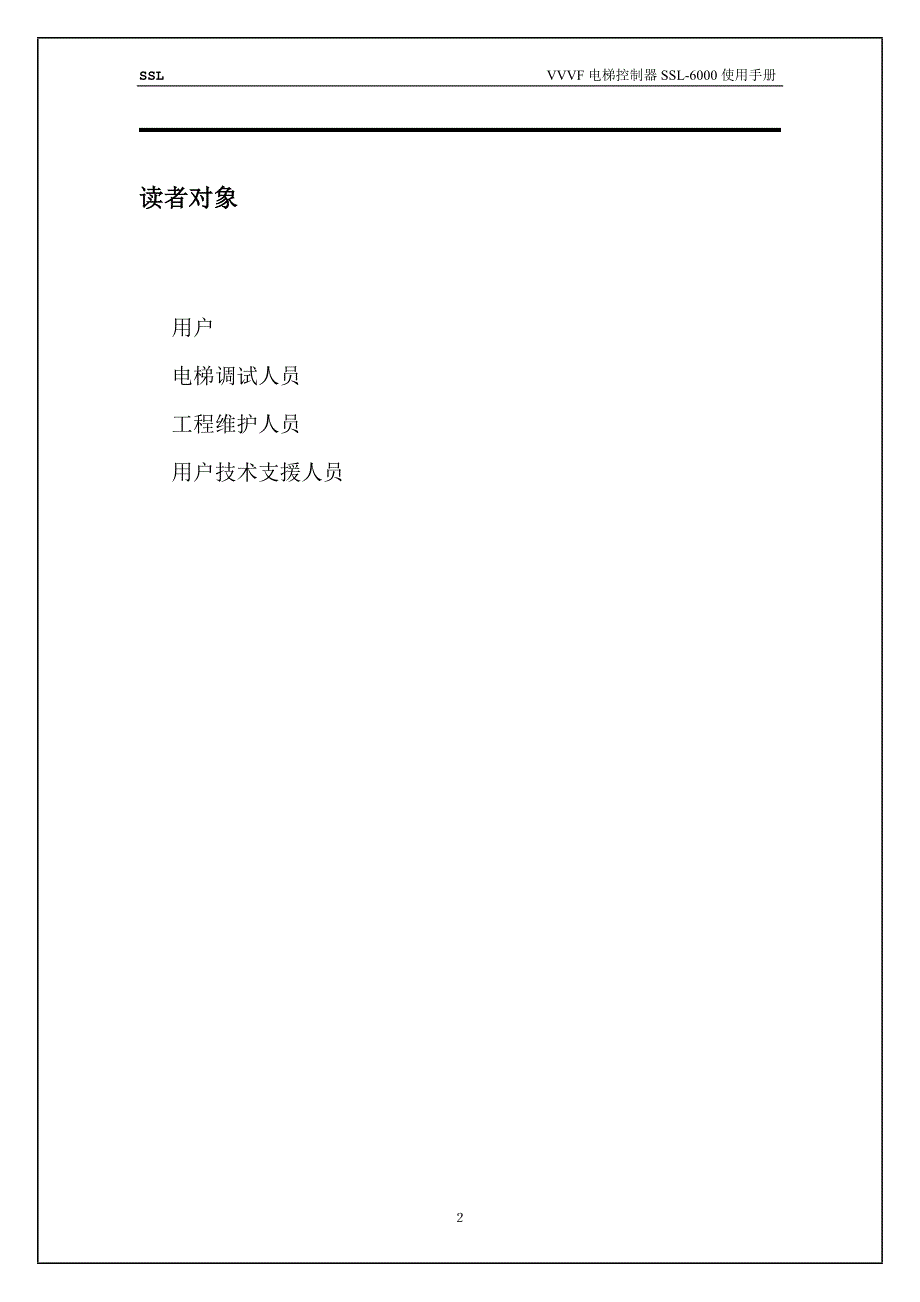

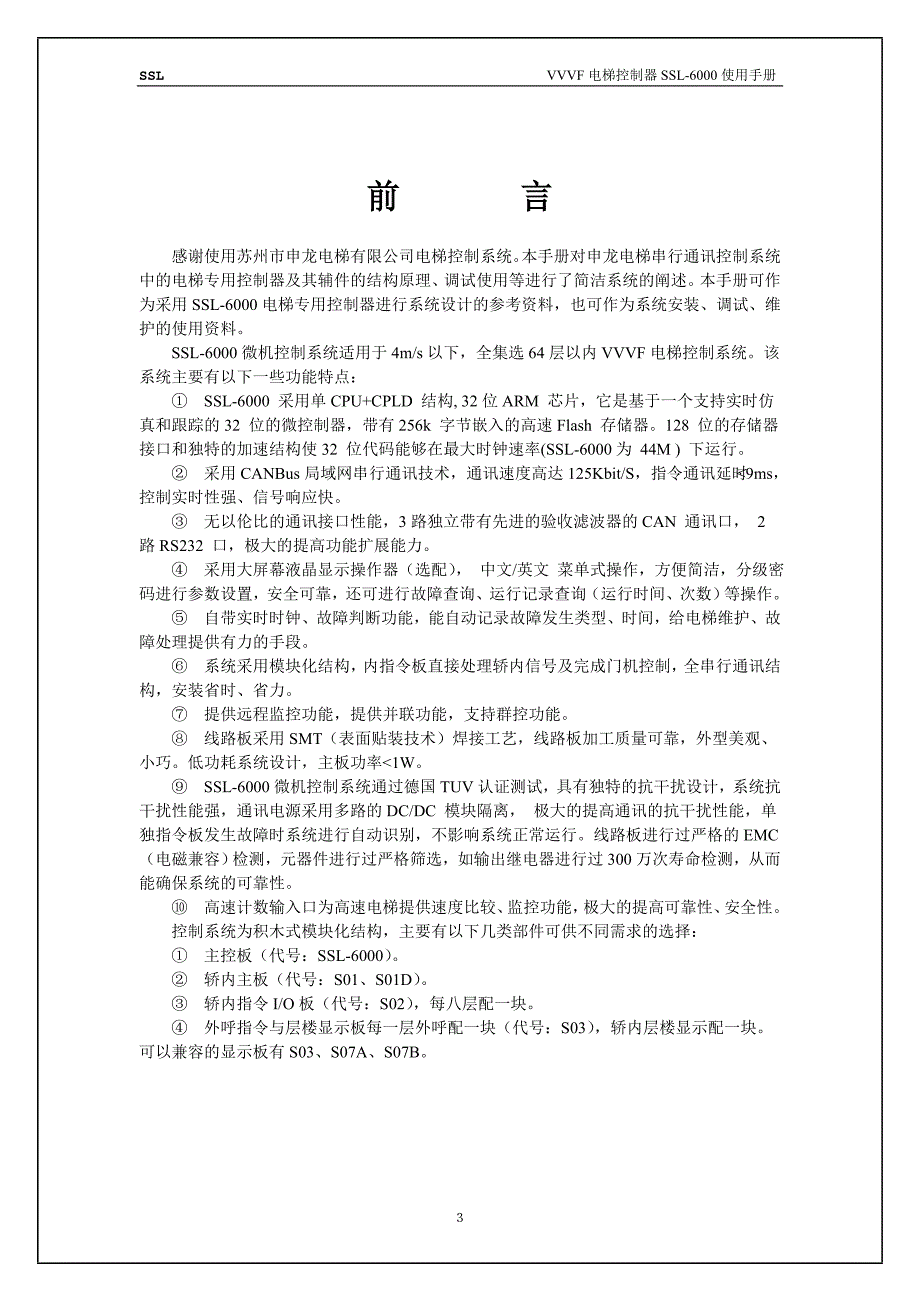

1、SSL VVVF电梯控制器SSL-6000使用手册电梯控制器Lift Controller SSL-6000Ver1.42010.1用 户 手 册User Manual苏州市申龙电梯有限公司SUZHOU SHENLONG ELEVATOR CO.,LTD 读者对象用户电梯调试人员工程维护人员用户技术支援人员前 言感谢使用苏州市申龙电梯有限公司电梯控制系统。本手册对申龙电梯串行通讯控制系统中的电梯专用控制器及其辅件的结构原理、调试使用等进行了简洁系统的阐述。本手册可作为采用SSL-6000电梯专用控制器进行系统设计的参考资料，也可作为系统安装、调试、维护的使用资料。SSL-6000微机控制系统适
2、用于4m/s以下，全集选64层以内VVVF电梯控制系统。该系统主要有以下一些功能特点： SSL-6000 采用单CPU+CPLD 结构, 32位ARM 芯片，它是基于一个支持实时仿真和跟踪的32 位的微控制器，带有256k 字节嵌入的高速Flash 存储器。128 位的存储器接口和独特的加速结构使32 位代码能够在最大时钟速率(SSL-6000为 44M ) 下运行。 采用CANBus局域网串行通讯技术，通讯速度高达125Kbit/S，指令通讯延时9ms，控制实时性强、信号响应快。 无以伦比的通讯接口性能，3路独立带有先进的验收滤波器的CAN 通讯口， 2路RS232 口，极大的提高功能扩展能
3、力。 采用大屏幕液晶显示操作器（选配）， 中文/英文 菜单式操作，方便简洁，分级密码进行参数设置，安全可靠，还可进行故障查询、运行记录查询（运行时间、次数）等操作。 自带实时时钟、故障判断功能，能自动记录故障发生类型、时间，给电梯维护、故障处理提供有力的手段。 系统采用模块化结构，内指令板直接处理轿内信号及完成门机控制，全串行通讯结构，安装省时、省力。 提供远程监控功能，提供并联功能，支持群控功能。 线路板采用SMT（表面贴装技术）焊接工艺，线路板加工质量可靠，外型美观、小巧。低功耗系统设计，主板功率1W。 SSL-6000微机控制系统通过德国TUV认证测试，具有独特的抗干扰设计，系统抗干扰性
4、能强，通讯电源采用多路的DC/DC 模块隔离， 极大的提高通讯的抗干扰性能，单独指令板发生故障时系统进行自动识别，不影响系统正常运行。线路板进行过严格的EMC（电磁兼容）检测，元器件进行过严格筛选，如输出继电器进行过300万次寿命检测，从而能确保系统的可靠性。 高速计数输入口为高速电梯提供速度比较、监控功能，极大的提高可靠性、安全性。控制系统为积木式模块化结构，主要有以下几类部件可供不同需求的选择： 主控板（代号：SSL-6000）。 轿内主板（代号：S01、S01D）。轿内指令I/O板（代号：S02），每八层配一块。外呼指令与层楼显示板每一层外呼配一块（代号：S03），轿内层楼显示配一块。可
5、以兼容的显示板有S03、S07A、S07B。一般注意事项l 本使用说明书中的图示仅为表例，可能会与您订购的产品有所不同。l 由于产品改良或规格变更，以及为了提高使用说明书的便利性，本使用说明书的内容会及时变更。l 由于损坏或遗失而需要订购使用说明书时，请按封面上的联系方式联系本公司。与安全有关的标记说明本手册根据与安全有关的内容，使用了下列标记。有安全标记的说明，表示重要内容，请务必遵守。 表示错误使用时，将会引发危险情况，导致人身伤亡。 提醒用户小心谨慎操作，以免损坏本产品或其它设备。目 录 索 引第一章 主控器SSL-60001.1 主控器SSL-6000外形1.2 主控器SSL-6000
6、尺寸1.3 主控器SSL-6000 部件及端口说明1.3.1 输入信号端子1.3.2 电压检测端子1.3.3 输出信号端子1.3.4 高速计数端子1.3.5 通讯端口1.3.6 模拟量端子1.3.7 电源端子1.4 电气规格1.4.1 电源1.4.2 开关量输入1.4.3 输入原理示意图1.4.4 开关量输出1.4.5 输出原理示意图1.5 输出段速说明1.5.1 EMERSON ES、安川、西威、富士、西门子变频器控制信号定义表1.6 电源连接说明1.7 主控器与轿厢及厅门层楼显示控制器通讯连接示意图1.8 高速计数信号连接1.9 控制器使用环境规格1.10 主板上的跳线和指示灯说明1.10
7、1 主板跳线1.10.2 主板指示灯意义第二章 轿厢主控器 S01（S01D）2.1 轿厢主控器S01(S01D)外形2.2 轿厢主控器S01(S01D)外形尺寸2.3 轿厢主控器S01(S01D)安装尺寸2.4 轿厢主控器S01(S01D)部件简介2.5 轿厢主控器S01(S01D)输入信号端子P1P14说明2.5.1 轿厢主控器S01(S01D)开关门信号端子P15、P16电气规格2.5.2 轿厢主控器S01(S01D)开关门信号端子P15、P16端子功能2.5.3 轿厢主控器S01(S01D)输入信号端子P1P14端子示意图2.5.4 轿厢主控器S01(S01D)输入信号端子P1P14
8、端子说明2.5.5 轿厢主控器S01(S01D)输入信号端子P1P14电气规格2.6 轿厢主控器S01(S01D)通讯接口说明2.6.1 轿厢主控器S01(S01D)通讯总线P22电气接口2.6.2 轿厢主控器S01(S01D)通讯接口P22端子功能2.7 轿厢主控器S01(S01D)输出端P21说明2.7.1 轿厢主控器S01(S01D) P21端子电气接口2.7.2 轿厢主控器S01(S01D) P21端子功能2.7.3 轿厢主控器S01(S01D) P21电气规格2.8 轿厢主控器S01(S01D)输出端子P20说明2.8.1 轿厢主控器S01(S01D)输出端子P20电气接口2.8.2
9、 轿厢主控器S01(S01D) P20端子功能2.8.3 轿厢主控器S01(S01D) P20端子电气规格2.9 前后门短接片说明2.10 通讯波特率的匹配2.11 软件版本号的查看第三章 轿厢指令I/O控制器 S023.1 轿厢指令I/O控制器 S023.2 轿厢主控器S02外形尺寸3.3 轿厢指令I/O控制器S02安装尺寸3.4轿厢指令I/O控制器S02部件简介3.4.1 轿厢I/O控制器S02端子P1P8端子电气连接示意图3.4.2 轿厢I/O控制器S02 P1P8端子功能3.4.3 轿厢I/O控制器S02端子P1P8端子电气规格第四章 楼层显示及厅门呼梯控制器 S034.1 楼层显示及
10、厅门呼梯控制器 S034.1.1 楼层显示及厅门呼梯控制器 S03外形尺寸4.1.2 楼层显示及厅门呼梯控制器 S03安装尺寸4.2 楼层显示及厅门呼梯控制器 S03部件简介4.3 楼层显示及厅门呼梯控制器S03通讯接口说明4.3.1 楼层显示及厅门呼梯控制器S03 通讯总线P1电气接口4.3.2 楼层显示及厅门呼梯控制器S03 通讯总线P1端子功能4.4 楼层显示及厅门呼梯控制器S03 P2P5端子说明4.4.1 楼层显示及厅门呼梯控制器S03电气连接示意图：4.4.2 楼层显示及厅门呼梯控制器S03 P2P5端子功能4.4.3 楼层显示及厅门呼梯控制器S03端子P2P5端子电气规格4.5
11、楼层显示及厅门呼梯控制器S03多功能端子P6说明4.5.1 多功能端子P6示意图4.5.2 多功能端子P6定义4.6 楼层显示及厅门呼梯控制器S03端子P7说明4.6.1 到站铃及方向预报端子P7电器功能4.6.2 输出特性4.7 楼层显示及厅门呼梯控制器S03参数设置说明4.7.1 楼层显示及厅门呼梯控制器参数设置操作4.7.2 楼层显示及厅门呼梯控制器参数表4.7.3 厅外显示板地址设置4.7.4 轿内显示板地址设置4.7.5 楼层显示及厅门呼梯控制器功能设置4.7.6 功能参数“E” 定义4.7.7 波特率“B”设置4.7.8 到站铃报站时间长度参数“T”设置4.7.9 背光模块显示设置
12、参数“X,Y,Z”4.7.10 轿内显示板停车闪烁功能设置4.7.11 终端电阻设置第五章 液晶楼层显示及厅门呼梯控制器 S07A/B5.1液晶楼层显示及厅门呼梯控制器 S07A/B5.1.1 S07A/B外形（正面/反面）5.1.2液晶楼层显示及厅门呼梯控制器 S07A/B外形尺寸(单位:mm)5.1.3液晶楼层显示及厅门呼梯控制器（S07A/B安装尺寸图(单位:mm)）5.2 液晶楼层显示及厅门呼梯控制器 S07A/B部件简介5.3液晶楼层显示及厅门呼梯控制器 S07A/B通讯接口5.3.1液晶楼层显示及厅门呼梯控制器 S07A/B通讯总线P1电气接口5.3.2液晶楼层显示及厅门呼梯控制器
13、 S07A/B通讯总线P1端子功能5.4液晶楼层显示及厅门呼梯控制器 S07A/B P2P5端子5.4.1液晶楼层显示及厅门呼梯控制器 S07A/B电气连接示意图：5.4.2液晶楼层显示及厅门呼梯控制器 S07A/B P2P5端子功能5.4.3液晶楼层显示及厅门呼梯控制器 S07A/B P2P5端子电气规格5.5液晶楼层显示及厅门呼梯控制器 S07A/B多功能端子P65.5.1多功能端子P6示意图5.5.2多功能端子P6定义5.6液晶楼层显示及厅门呼梯控制器 S07A/B端子P7说明5.6.1到站铃及方向预报端子P7电器功能5.6.2输出特性5.7液晶楼层显示及厅门呼梯控制器 S07A/B参数
14、设置说明5.7.1液晶楼层显示及厅门呼梯控制器 S07A/B参数设置操作5.7.2液晶楼层显示及厅门呼梯控制器 S07A/B参数表5.7.3 终端电阻设置第六章 其他外设功能模块6.1 语音报站选件 S08A6.1.1 语音报站 S08A外形图6.1.2 语音报站 S08A安装尺寸6.1.3 语音报站 S08A功能说明6.1.4 语音报站 S08A AUDOUT1,AUDOUT2端子功能6.1.5 语音报站 S08A指示灯说明6.1.6 语音报站 S08A调试说明第七章 使用特别注意事项第八章 系统功能说明8.1 全集选控制8.2 司机操作8.3 司机定向8.4 司机专用功能(司机+直驶)8.
15、5 消防撤退运行8.6 消防员操作（有二种选项可供选择）8.7 检修时的上、下行操作及开门、关门操作8.8 慢速自救运行8.9 超速保护功能8.10 自动开门8.11 提前开门8.12 自动延时关门8.13 本层厅外开门8.14 关门按钮提前关门8.15 开门按钮开门8.16 门机保护8.17 重复关门8.18 冗余内指令自动消除8.19 满载和直驶8.20 到站铃8.21 轿厢内照明、风扇自动节能(时间可设定)8.22 自动返基站8.23 人机对话液晶显示操作界面8.24 运行故障历史记录8.25 运行次数、时间记录8.26 不停靠层任意设定8.27 锁梯层设定8.28 消防撤退层设定8.2
16、9 楼显示字符设定8.30 运行速度动态显示8.31 锁梯、检修状态显示8.32 锁梯服务8.33 语音报站8.34 门区外不能开门保护8.35 门安全触板保护8.36 超载保护8.37 逆向运行保护8.38 并联控制运行功能8.39 防终端越程保护8.40 接触器触点检测保护8.41 门锁短接保护8.42 调速器故障保护8.43 错误指令取消功能8.44 轻载状态轿内指令登记次数限制（轻载防捣乱功能）8.45 电机过热保护8.46 货梯控制（XPM）8.47 UPS后备运行8.48 双门控制8.49 锁梯后开门指示8.50 端站超速保护第九章 系统安装及布线9.1 控制器及线路板安装9.2
17、井道电气安装9.3 布线9.4 应用注意事项第十章 液晶操作器说明10.1 概述10.2 操作器面板部件说明10.2.1 操作器面板部件排列10.2.2 辉度调节电位器10.2.3 操作器面板状态指示灯10.2.4 操作器面板按键10.3 菜单操作10.4 菜单说明10.4.1 菜单一览表10.4.2 微机信息10.4.3 控制设置10.4.4 其它功能第十一章 电梯调试11.1 主机自学习11.1.1 EMERSON ES变频器自学习11.1.2 EMERSON ES参数表11.1.3 SIEI变频器自学习11.1.4 SIEI变频器参数表11.1.5 安川G7变频器自学习11.1.6 安川
18、G7变频器参考参数表11.2 慢车运行11.3 快车运行第十二章 并联/群控梯的调试12.1 并联梯调试12.2 群控板(GCL VER3.1)外形及安装尺寸12.2.1 群控板(GCL VER3.1)外形12.2.2 群控板(GCL VER3.1)外形尺寸(单位：mm)12.2.3 群控板(GCL VER3.1)安装尺寸(单位：mm)12.2.4 群控板(GCL VER3.1) 部件简介12.3 群控板(GCL VER3.1)部件说明12.3.1 端口J4说明12.3.2 通讯端口(J2,J3)说明12.3.3 通讯终端电阻短接针(S3,S4)说明12.3.4 指示灯(D0D13)说明12.
19、4 群控板(GCL VER3.1)参数设置注意点12.4.1 系统组号设置12.4.2 地下层站的设置12.4.3 群控板参数设置12.5 群控板(GCL VER3.1)故障代码表12.6 群控板(GCL VER3.1)功能说明12.6.1 基本特点12.6.2 主要功能12.6.3 特殊情况下的处理第十三章 附录13.1 菜单详细说明：13.2 附表13.3平层调节13.4 功能参数说明13.5 故障记录第一章 主控器SSL-60001.1 主控器SSL-6000外形警告高压！如果用手直接触摸时。将会引发危险情况，导致人身伤亡。注意l 控制电路板上使用了集成电路，请务必谨慎使用。如果用手直接
20、触摸，则会由于静电而导致电路板的损坏。l 正在通电时，请勿变更接线或拆装跳线。否则会有导致电路板受损以及危及人身安全的危险。1.2 主控器SSL-6000尺寸单位长度宽度厚度Mm260180501.3 主控器SSL-6000 部件及端口说明1.3.1 输入信号端子输入端子标号代号说明备注J1P1.0551输入公共端负极P1.1555输出信号电源24V正极负载电流小于1AP1.2S1W1m/s下行强迫减速信号井道信息开关P1.3S2W1m/s上行强迫减速信号P1.4S3W1.75m/s下行强迫减速信号P1.5S4W1.75m/s上行强迫减速信号P1.6S5W下行慢车限位信号P1.7S6W上行慢车
21、限位信号J2P2.0S9W2.5m/s下行强迫减速信号P2.1S10W2.5m/s上行强迫减速信号P2.2MQ门区信号平层开关P2.3MQS上平层信号P2.4MQX下平层信号P2.5备用输入1接触器触点检测P2.6FC1变频器反馈信号（变频器准备完好）P2.7R2变频器运行中反馈信号（开闸信号）J3P3.0KM1变频输出接触器监视信号P3.1KZD抱闸接触器监视信号P3.2TZJ停站接触器粘连检测P3.3BZK抱闸行程开关反馈信号电机检测P3.4PTC电机过热保护信号P3.5 提前开门板反馈P3.6KMB门锁信号P3.7KY安全回路信号J4P4.0 紧急电动运行信号P4.1510检修信号检修运
22、行P4.2511检修上行P4.3512检修下行P4.4TD停电运行输入P4.5XF1集中消防控制信号P4.6DZ地震检测输入点P4.7备用输入21.3.2 电压检测端子端子标号代号说明J5P9.0A30厅门锁检测 AC/DC110V P9.1A220轿门锁检测 AC/DC110VP9.2A22安全回路检测 AC/DC110VP9.3A08公共端P9.4备用输入3P9.5备用公共端1.3.3 输出信号端子输出端子标号代号说明J14T5.0KM0变频器输入控制T5.1JDJ紧急电动T5.2COM1T5.0 、T5.1公共端T5.3KM1变频器输出接触器控制端T5.4COM2T5.3公共端T5.5K
23、ZD1抱闸接触器1控制端T5.6KZD3抱闸强激接触器控制端T5.7COM3T5.5 、T5.6公共端J13T6.0UP上行T6.1DOWN下行T6.2SPEED1段速1T6.3SPEED2段速2T6.4SPEED3段速3T6.5备用输出1T6.6EN使能T6.7COM4T6.0、T6.1、T6.2、T6.3、T6.4、T6.5、T6.6公共端J12T7.0XFJ消防反馈输出T7.1COM5T7.0公共端T7.2多功能端口，默认为UPS电源输出继电器控制T7.3COM6T7.2公共端T7.4TZJ提前开门继电器T7.5COM7T7.4的公共端T7.6备用输出2T7.7COM8T7.6的公共端1
24、3.4 高速计数端子端子标号代号说明J17A+A+高速计数差分输入A+A-A-高速计数差分输入A-B+B+高速计数差分输入B+B-B-高速计数差分输入B-端子标号代号说明J16551551输出电源24V-负AA高速计数A相BB高速计数B相1.3.5 通讯端口端子标号代号说明J7GROHGROH并联/群控CAN通讯H极GROLGROL并联/群控CAN通讯L极555555输出电源24V+正551551输出电源24V-负端子标号代号说明J8LCANHLCANH内外呼CAN通讯H极LCANLLCANL内外呼CAN通讯L极555555输出电源24V+正551551输出电源24V-负1.3.6 模拟量端
25、子端子标号代号说明J10A1OA1O模拟量输出1速度控制A2OA2O模拟量输出2补偿ACOMACOM模拟量输出公共端1.3.7 电源端子端子标号代号说明J15+5+5主控器5V工作电源正极（输入）0V0V主控器5V工作电源负极（输入）FGFG主控器接地端子24+24+主控器24V工作电源正极（输入）24-24-主控器24V工作电源负极（输入）NCNC空脚555555主控器对外提供24V+正极（输出）551551主控器对外提供24V-负极（输出）1.4 电气规格1.4.1 电源额定电压DC 5V2DC24V5额定电流1 A2 A1.4.2 开关量输入输入形式开路输入 光电隔离电流信号“0”电平0
26、2mA“1”电平4.58mA电压信号“0”电平1824V DC“1”电平05V DC信号数字滤波延时5mS信号响应频率200Hz1.4.3 输入原理示意图输入原理示意图1.4.4 开关量输出输出形式继电器输出负载电压交流250V AC直流110V DC负载电流感性负载3 A电阻负载5 A电气寿命300万次机械寿命1000万次 1.4.5 输出原理示意图继电器输出示意图1.5 输出段速说明1.5.1 EMERSON ES、安川、西威、富士、西门子变频器控制信号定义表T6.2(段速1)T6.3(段速2)T6.4(段速3)T6.5(备用)T6.6(使能)616G5676GL5-IPFUJI 5000
27、G11UDSIMENSE VS440SIEI-AVYES蠕动平层速度UPS速度ONOFFOFFOFFON平层速度ONONOFFOFFON检修第一速度OFFOFFONOFFON检修第二速度OFFONOFFOFFON第二分速度ONOFFONOFFON第一分速度OFFONONOFFON额定速度ONONONOFFON1.6 电源连接说明主控器需要两组直流稳压工作电源，电压分别为5V、24V，电源必须隔离。电气连接图如下：1.7 主控器与轿厢及厅门层楼显示控制器通讯连接示意图1.8 高速计数信号连接高速计数使用集电极开路输入信号时，只使用J16上A，B，551三只端子，其他悬空不用；同时短接S4，S5上
28、短接片。高速计数使用差分电平输入信号时，使用J17 上A+、A-、 B+、B-四只端子，同时移开S4，S5上短接片。 1.9 控制器使用环境规格环境温度-20 60 相对温度3585% RH抗振动0100 Hz 0.5mm 100 次抗冲击峰值加速度100 gn 100 次抗电气噪声静电快速群脉冲电磁场6 kv 直接接触放电6kv 间接接触放电15kv 直接空气放电峰值4kv5k hz 频率5/50 ns(Tr/Td)1 min 干扰时间强度： 10 V/m80k 1000M hz 扫频测试接地第三种接地（不可与强电系统通用接地 ）工作环境非腐蚀性气体， 非可燃性气体，导电性尘埃不严重1.10
29、 主板上的跳线和指示灯说明1.10.1 主板跳线主板上标号含义说明S4,S5高速计数跳线差分信号时，去掉S4，S5短接片推挽或集电极开路输入时，短接S4，S5短接片S1并联用CAN通讯终端电阻短接片启用并联功能时，短接S1短接片S2外呼及内呼通讯终端电阻短接片调试完毕，去掉该短接片1.10.2 主板指示灯意义主板上标号颜色含义指示说明L38绿色（G）24V电源指示灯常亮时为24V工作电压正常，常灭时为24V欠压（小于18V）L39绿色（G）主控器工作指示灯常亮时为在正常工作状态，常灭时为主控器为非正常工作状态L40红色（R）后门开门状态指示灯（双门状态指示灯）常亮时为后门开门到位有效，常灭时为
30、后门开门到位无效且没有开门输出，以0.5秒频率闪亮时为后门正在开门输出状态L41红色（R）后门关门状态指示灯（双门状态指示灯）常亮时为后门关门到位有效，常灭时为后门关门到位无效且没有关门输出，以0.5秒频率闪亮时为后门正在关门输出状态L42红色（R）司机操作状态指示灯常亮时为工作在司机操作状态，常灭时为工作在非司机操作状态当 L41 和 L40 同时以0.5秒频率闪亮时表示电梯没有设定后门第二章 轿厢主控器 S01（S01D）2.1 轿厢主控器S01(S01D)外形2.2 轿厢主控器S01(S01D)外形尺寸单位宽度长度厚度连安装底板厚度mm8113724452.3 轿厢主控器S01(S01D
31、)安装尺寸 固定螺钉型号为M3*20。2.4 轿厢主控器S01(S01D)部件简介序号代号名 称备 注1P16开门输入输出端子2P15关门输入输出端子316P1-P14输入端子开关量输入17D23系统运行工作指示灯正常时常亮（无通讯时闪亮）18J2前后门设定短接块19P17轿内指令板连接插口DC3-26PIN 连接插件20P18编程端口21P23语音报站板接口接往S08A22P190-10V模拟量输入23P20输出端子24P21输出端子继电器输出25D17电源指示灯正常时常亮（无通讯时闪亮）26D15D18D19D21继电器输出指示灯D15 到站铃D18 节能继电器输出D19、D21光耦输出2
32、7P22通讯总线接口2.5 轿厢主控器S01(S01D)输入信号端子P1P14说明2.5.1 轿厢主控器S01(S01D)开关门信号端子P15、P16电气规格端子型号：42.5.2 轿厢主控器S01(S01D)开关门信号端子P15、P16端子功能代号说 明代号说 明24V电源负极24V电源正极按钮信号输入指示灯输出2.5.3 轿厢主控器S01(S01D)输入信号端子P1P14端子示意图（靠PCB外侧为公共端）2.5.4 轿厢主控器S01(S01D)输入信号端子P1P14端子说明序号代号名 称备 注逻辑设置代号1P14司机操作开关信号SJC02P13直驶开关信号ZSC13P12超载开关信号CZC
33、24P11前门开门到位信号SKC35P10前门关门到位信号SGC46P9前门光幕（安全触板）信号APC77P8轻载开关信号QZC88P7满载开关信号MZC99P6开门延时信号LCUC1010P5前后转换开关信号QHKC1111P4独立运行开关信号KDLC1212P3后门开门到位信号KDOC1313P2后门关门到位信号I1C1414P1后门光幕（安全触板）信号I2C152.5.5 轿厢主控器S01(S01D)输入信号端子P1P14电气规格输入形式开漏输入光电隔离电流信号“0”电平02mA“1”电平4.58mA电压信号“0”电平1824V DC“1”电平05V DC信号数字滤波延时5mS信号响应频
34、率200Hz2.6 轿厢主控器S01(S01D)通讯接口说明2.6.1 轿厢主控器S01(S01D)通讯总线P22电气接口端子型号：VH-4。2.6.2 轿厢主控器S01(S01D)通讯接口P22端子功能代号说 明代号说 明通讯信号CANH24V电源负极通讯信号CANL24V电源正极2.7 轿厢主控器S01(S01D)输出端P21说明2.7.1 轿厢主控器S01(S01D) P21端子电气接口2.7.2 轿厢主控器S01(S01D) P21端子功能代号说 明代号说 明DZL到站铃输出（常开触点）后门HKMJ开门输出信号JNB备用后门HGMJ关门输出信号2.7.3 轿厢主控器S01(S01D)
35、P21电气规格控制端子名称轿厢照明到站铃输出形式继电器输出继电器输出负载电压交流250V AC250V AC直流110V DC110V DC负载电流感性负载2 A0.5 A电阻负载5 A1 A2.8 轿厢主控器S01(S01D)输出端子P20说明2.8.1 轿厢主控器S01(S01D)输出端子P20电气接口2.8.2 轿厢主控器S01(S01D) P20端子功能代号说 明代号说 明前门KMJ开门输出信号前门GMJ关门输出信号BK3备用BK4备用JNK节能常开触点2.8.3 轿厢主控器S01(S01D) P20端子电气规格控制端子名称开关门控制信号备用输出形式光电继电器输出集电极开漏输出负载电压
36、交流250V AC-直流110V DC30V DC负载电流感性负载100mA-电阻负载100mA50mA2.9 前后门短接片说明 当电梯需要前后门双操纵箱控制开关门时，需要在轿厢内加装1块S01，同时需用短接片短接J2把该板设置成后门控制板。若电梯是单操纵箱控制前后门，只需一块S01D，详情请咨询申龙技术中心。2.10 通讯波特率的匹配 在S01(S01D)中，CAN通讯为波特率自适应模式，与电梯控制器主板通讯波特率自动匹配。不需要做任何设置。2.11 软件版本号的查看通过P17口连接一块S02板，上电，通过S02板的P8-P1对应发光管所组成的二进制数(从高到低)可以观察到当前软件的版本号。
37、比如P5点还有P1点对应的发光管亮（组成二进制数）版本号对照表如下：高位低位版本号P8P7P6P5P4P3P2P1指示灯查看84218421l1.0ll1.1ll1.2lll1.3ll1.4lll1.5lll1.6llll1.7ll1.8lll1.9l2.0ll3.0第三章 轿厢指令I/O控制器 S023.1 轿厢指令I/O控制器 S023.2 轿厢主控器S02外形尺寸单位宽度长度厚度连安装底板厚度mm8163.524453.3 轿厢指令I/O控制器S02安装尺寸固定螺钉型号为M3*20。3.4轿厢指令I/O控制器S02部件简介序号代号名称备注18P1P8轿内召唤信号输入及登记指示输出端子XH-4 端子9P9轿内指令板控制总线输入连接插口DC3-26PIN 连接插件10P10轿内指令板控制总线输出连接插口DC3-26PIN 连接插件3.4.1 轿厢I/O控制器S02端子P1P8端子电气连接示意图 端子型号：43.4.2 轿厢I/O控制器S02 P1P8端子功能代号
