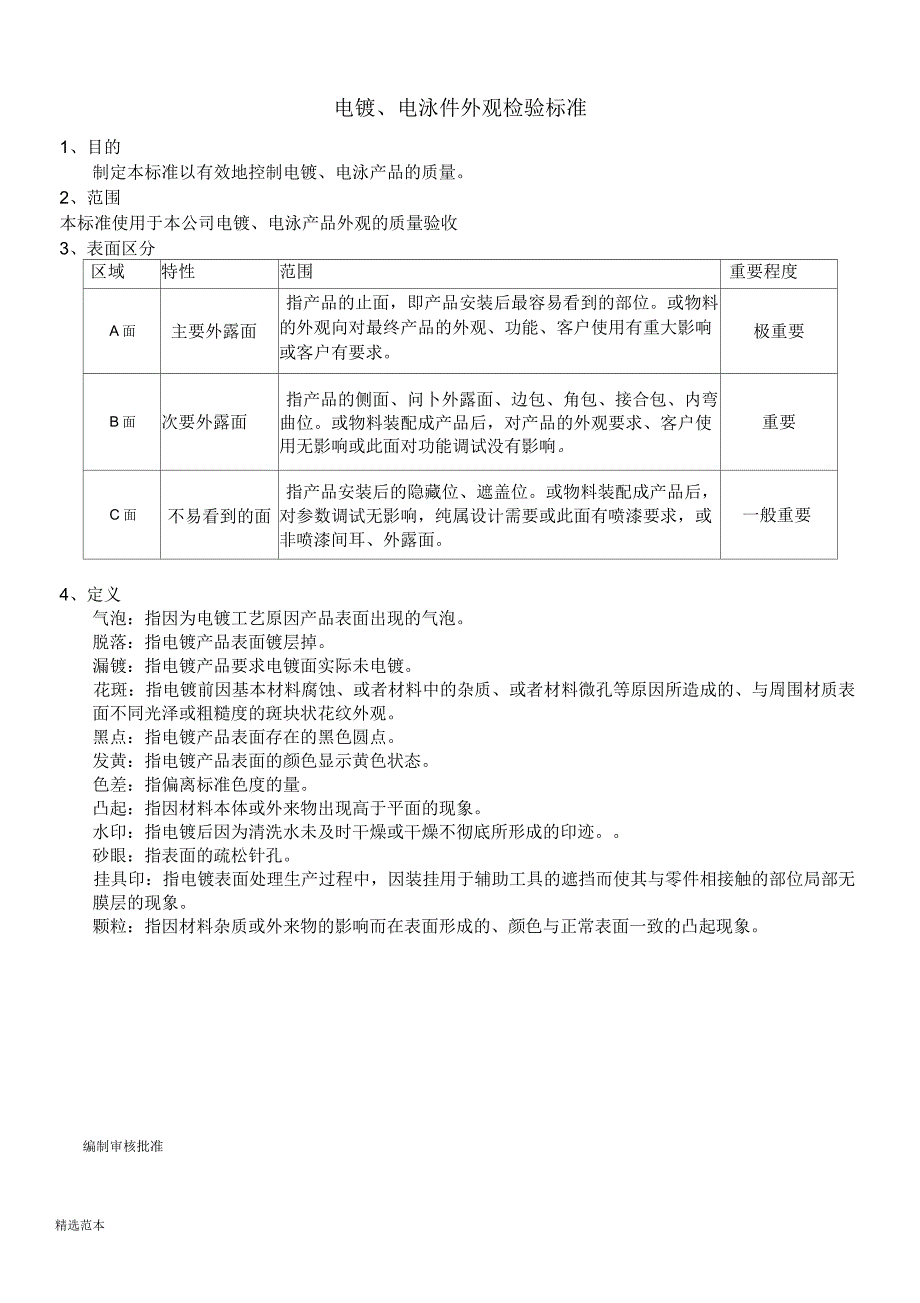

1、文件名称编号Q/QX-JS-P-004:wrvU7iFFr琦星电镀、电泳件外观检验标准版本号A共4页第1页精选范本电镀、电泳件外观检验标准1、目的制定本标准以有效地控制电镀、电泳产品的质量。2、范围本标准使用于本公司电镀、电泳产品外观的质量验收3、表面区分区域特性范围重要程度A面主要外露面指产品的止面，即产品安装后最容易看到的部位。或物料的外观向对最终产品的外观、功能、客户使用有重大影响或客户有要求。极重要B面次要外露面指产品的侧面、问卜外露面、边包、角包、接合包、内弯曲位。或物料装配成产品后，对产品的外观要求、客户使用无影响或此面对功能调试没有影响。重要C面不易看到的面指产品安装后的隐藏位、
2、遮盖位。或物料装配成产品后，对参数调试无影响，纯属设计需要或此面有喷漆要求，或非喷漆间耳、外露面。一般重要4、定义气泡：指因为电镀工艺原因产品表面出现的气泡。脱落：指电镀产品表面镀层掉。漏镀：指电镀产品要求电镀面实际未电镀。花斑：指电镀前因基本材料腐蚀、或者材料中的杂质、或者材料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。黑点：指电镀产品表面存在的黑色圆点。发黄：指电镀产品表面的颜色显示黄色状态。色差：指偏离标准色度的量。凸起：指因材料本体或外来物出现高于平面的现象。水印：指电镀后因为清洗水未及时干燥或干燥不彻底所形成的印迹。砂眼：指表面的疏松针孔。挂具印：指电镀表面处
3、理生产过程中，因装挂用于辅助工具的遮挡而使其与零件相接触的部位局部无膜层的现象。颗粒：指因材料杂质或外来物的影响而在表面形成的、颜色与正常表面一致的凸起现象。编制审核批准4QIXUJG埼星文件名称编号Q/QX-JS-P-004电镀、电泳件外观检验标准版本号A共4页第1页异物：指由材料、模具、环境或机器设备中的灰尘、夹杂物、污物等影响而形成的与表面不同色的斑点。镀前划痕：指电镀或氧化之前因操作不当、或对明显缺陷进行粗打磨等人为造成的基体材料上的划伤或局部摩擦痕迹，一般呈细线型。浅划痕：膜层表面划伤，但未伤至底层（即底层未暴露）；对其他无膜层表面则为：目测不明显、手指甲触摸有凹凸感、伤及材料本体的
4、伤痕。深划痕：表面膜层划伤，且已伤至底层（即底层已暴露出来）：对无膜层表面则为：目测明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。检验方法、抽样方案、接收的确定、检验过程以及相关进货检验按零部件进货检验程序中规定。检验条件及检验环境的规则如下：6.1. 目测距离：人眼与被测物表面的距离为300cm450cm；6.2. 时间：每片外观检查时间不超过35秒（如果5秒内看不出的缺陷可以不算在内）；6.3. 检查角度：以垂直正视为准土45;6.4. 照明：正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准；6.5. 检查视力：不低于1.0,且视觉正常，不可有色盲、斜视、散光等。6.6.
5、 检查顺序：先正面顶部侧面底部反面。7缺陷分类表项目要求判定基准起泡电镀层、油气层不能有起泡现象A而不应启小气泡B面10cm2内后直径0.5mm的小气泡/、超过1个B面10cm2内有宜径00.5mm的小气泡不超过2个C面10cm2内后直径0.5mm的小气泡/、超过3个C面10cm2内后直径w0.5mm的小气泡/、超过5个脱皮电镀层、油漆层不能有脱落现象A面/、应有电镀层或油漆层脱落现象B面有镀层或油漆层脱落回枳S1mm2C面有镀层或油漆层脱落时积S3mm2C面有镀层或油漆层脱落间积1mm2&S3mm2色泽电镀或烤漆颜色与色板/卡、样件T颜色错误，不可接受与色板/卡、样件颜色有明显差异，或存在明
6、显阴暗面与色板/卡、样件颜色略有差异，但整体颜色均匀T,无明显差异编制审核批准4QIXUJG埼星文件名称编号Q/QX-JS-P-004电镀、电泳件外观检验标准版本号A共4页第1页脏污产品表面不能有手印、药水及其他脏污现象产品表向残留后大片污物、液体、血液等A而残留后回积1mm20S2mm2的污渍B而残留后回积1mm20S0.3mm2的斑点/、超过1个A面10cm2内有面积0.08mm2S0.3mm2的斑点不超过2个B面10cm2内有面积0.08mm2S0.3mm2的斑点/、超过3个擦花刮花划伤产品表面无明显擦花/刮花/划伤现象A面：轻彳散擦花/刮花/划伤面积S0.3mm2B面：轻微擦花/舌|J
7、花/戈U伤面积S0.3mm2C面：轻微擦花/刮花/戈U伤面积1.5mm2S3mm2碰伤产品表面不能有明显的碰伤现象A面或B面有明显的、损伤镀层的碰伤，不可接受A面有/、损伤镀层的碰伤，回积S1mm2,/、口接受B面及边角碰伤面积S1.5mm2,组装后影响整体外观B面及边角碰，比回积0.5mm20S01.5mm2C面及边角碰变形，但组装后不影响整体外观C面及边角碰变形，组装后影响整体外观水印产品表面不能有明显水渍、水印电镀件表面有明显的、/、口擦除的水渍、水印A面水渍水印回积S&3mm2,40cm处观察/、明显B面水渍水印回积S2mm2白印或黑印回积S2mm2,40cm处观察/、明显编制审核批准
8、漏镀产品表向/、允许有镀层未镀上的情况电镀件A面或B面有漏底材现象，/、口接受电镀件A面或B面有相关镀层未镀上，不可接受电极点周围有未镀上痕迹，组装后不能完全遮盖，具外露面积S2mm2,且40cm处观察不明显电镀件凹位或阴角位明显发黄，组装后又不能够遮盖的，不可接受电镀件内部出现发黄面积超过其他所在面的1/3或在组装后基本可遮盖，可接受电镀件内部未镀上的地方生锈，不能接受六价铭六价铭含量低于1000Ppm六价铭（）含量超标，不能接受8装配标准IXUMG埼星文件名称编号Q/QX-JS-P-004电镀、电泳件外观 检验标准版本号A共4页第1页8.1 与本产品相配的其他配件应进行试装，要求配合良好。8.2 产品装配后，有转动部位处，应无干涉或受阻的现象。8.3 带螺母的产品需试打螺丝，用扭力计以2.5kg的力将配套螺丝打入螺母内，无打不进打不紧（滑牙）或难打现象。（最大破坏力必须小于3.5kg）编制审核批准
