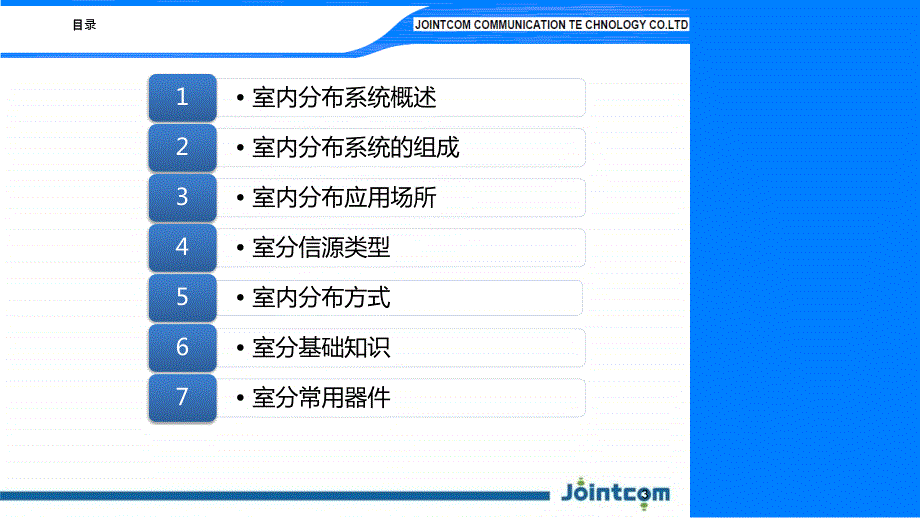

1、大家好大家好1杭州紫光通信技杭州紫光通信技术股份有限公司股份有限公司室分专业内部培训室分覆盖系室分覆盖系统的原理的原理X年X月X日主讲：XXX目目录3室内分布系统概述室内分布系统的组成1室内分布应用场所2室分信源类型3室内分布方式4室分基础知识5室分常用器件674什么是室内分布系统室内分布系统是针对室内用户群，用于改善建筑物内移动通信环境的一种解决方案。室内分布系统是利用室内天线将信号均匀分布在室内各个角落，从而保证室内区域拥有理想的信号覆盖。1.1 室内分布系统概述5为什么要建室内分布系统随着城市中移动用户的飞速增长以及高层建筑的不断增加，发生在室内环境中的通信也不断增加，用户对于通信的要求
2、也不断提升。移动通信的网络覆盖、容量、质量是运营商获取竞争优势的关键因素。网络覆盖、网络容量、网络质量从根本上体现了移动网络服务水平，是所有移动网络优化工作的主题。为什么要建室内分布系统室内移动通信环境有太多需要完善的地方；覆盖方面，由于建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输损耗，形成了移动信号的弱场强甚至盲区；容量方面，建筑物例如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象；质量方面，建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现掉话现象。1.1 室内分布系统概述6什么地
3、区需要建设室内分布系室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。室内分布系统的作用室内分布系统的建设，可以较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域；室内分布系统的建设，可以利用微蜂窝系统可以分担室外宏蜂窝话务，扩大网络容量，从整体上提高移动网络的服务水平1.1 室内分布系统概述7为实现分场景模型化研究，对室内分布场景进行划分如下：编号场景类别备注1写字楼回字型、一字型、H型、隔断式办公区（大开间）2居民小区高层塔楼、高层
4、板楼、中底层板楼、商业街区、别墅3商业类建筑大型商场、大型超市、专业市场、街边底商4宾馆、酒店走廊+单双边房间5高校场景宿舍楼、教学楼、图书馆、食堂、体育馆、礼堂6工业园区厂房区、办公区、宿舍区7大型场馆会展中心、室外体育场、室内体育馆8交通枢纽机场、火车站、地铁站、汽车站等9特殊场景地铁隧道、公交站台、公交及机场大巴1.2 室内分布应用场所信源信源合路器件合路器件分配器件分配器件辐射天射天线室内分布系统是利用信源、合路器件、分配器件和辐射天线等对建筑室内区域进行信号覆盖的系统。1.3 室内分布系统的组成91）无源分布系）无源分布系统 信源功率由基站设备提供，不需要中继系统放大，此类分布系统称
5、为无源分布系统。BTS1.4 室内分布方式2）光）光纤分布系分布系统 主要利用光纤来进行光分信号分布。由于光纤损耗小，适合于长距离传输，光纤分布系统适合于大型和分散型楼宇等的覆盖。基站设备输出功率无法满足覆盖要求，需要中继系统放大以补充覆盖，此类分布系统称为有源分布系统。3）有源分布系）有源分布系统BTS中继放大机平面天线壁挂天线吸顶天线吸顶天线二功分器二功分器耦合器1.4 室内分布方式4）泄露）泄露电缆分布系分布系统 主要信号源通过泄漏电缆传输信号，并通过电缆外导体的一系列开口，在外导体上产生表面电流，从而在电缆开口处横截面上形成电磁场，这些开口就相当于一系列的天线起到信号的发射和接收作用。
6、它适用于隧道、地铁、长廊等地形。11一：各种一：各种单位的解位的解释和和计算算-dBm；dBi、dBd；dBudBm：dBm是一个考征功率绝对值的值，计算公式为：10lgP（功率值/1mw）。例1如果发射功率P为1mw，折算为dBm后为0dBm。例2 对于40W的功率，按dBm单位进行折算后的值应为：10lg（40W/1mw)=10lg（40000）=10lg4+10lg10+10lg1000=46dBm。课下自己计算一下：1W、2W、3W、4W、10W、20W、30W、40W、100W、200W、300W和400W分别对应对dBm功率值是多少，并总结规律，功率翻一倍，对应的dBm变化规律。1
7、5 室分基础知识12dB：dB是一个表征相对值的值，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：10lg（甲功率/乙功率）。例1如果甲的功率为46dBm，乙的功率为40dBm，则可以说，甲比乙大6 dB。例2如果甲天线为12dBi，乙天线为14dBi，可以说甲比乙小2 dB。1.5 室分基础知识话务量量Erl13 dBi、dBd：dBi和dBd是考征增益的值（功率增益），两者都是一个相对值，但参考基准不一样。一般认为，表示同一个增益，用dBi表示出来比用dBd表示出来来比用dBd表示出来要大2.15。1.5 室分基础知识p1：合路器件合路器件-同同频合路器合路器-POIp2
8、合路器件合路器件-同同频合路器合路器-3dB电桥p3：合路器件合路器件-异异频合路器合路器p4：分配器件分配器件-耦合器（耦合器（宽频带腔体耦合器）腔体耦合器）p5：分配器件分配器件-宽频带腔体功分器腔体功分器p6：衰减器衰减器p7：负载p8：天：天线p9：馈线141.6 室分常用器件15合路器件合路器件-同同频合路器：合路器：POIPOI（POINT OF INTERFACEPOINT OF INTERFACE）多系）多系统合路平台合路平台POI从功能上分从功能上分为上行和下行上行和下行POI，其主要功能是，其主要功能是对各运各运营商的上行及下行射商的上行及下行射频信号分信号分别进行合路和
9、分路，并行合路和分路，并滤除各除各频带间的干的干扰成分，起到成分，起到较好系好系统间隔离效果。在其信号源隔离效果。在其信号源输入端提供入端提供对各运各运营商基站商基站设备的固定接口。在的固定接口。在工程中，如果合路系工程中，如果合路系统在在4个以上，一般采用个以上，一般采用POI代替多网合路器，代替多网合路器，POI不不仅可以完成多网合路器的功能，可以完成多网合路器的功能，还能提能提供供监控功能，提供更好的隔离度。控功能，提供更好的隔离度。主要主要应用在需要多网用在需要多网络系系统接入的大型建筑、市政接入的大型建筑、市政设施内，如大型展施内，如大型展馆、地、地铁、火、火车站、机站、机场、政府、
10、政府办公机关公机关等等场所。所。POI产品品实现了多了多频段、多信号合路功能，避免了室内分布系段、多信号合路功能，避免了室内分布系统建建设的重复投的重复投资，是一种，是一种实现多网多网络信信号兼容覆盖行之有效的手段。号兼容覆盖行之有效的手段。1.6 室分常用器件16合路器件合路器件-同同频合路器：合路器：3dB3dB电桥工作频带800-1000MHz带内插损3.2dB两进两出两进一出GSM900：38.9dBmGSM900：38.9dBm举例：例：3dB电桥的功率分配的功率分配35.7dBm35.7dBm计算算过程：程：GSM900：38.9dBm-3.2dB(3dB电桥带内插损)=35.7d
11、Bm1.6 室分常用器件-合路器件（同频）17合路器件合路器件-异异频合路器合路器工作频带800-2500MHz带内插损0.6dB举例：例：频段合路器的功率分配段合路器的功率分配29.4dBm/30.0dBm/31.0dBmTD：30.0dBmDCS1800：30.6dBmGSM900：31.6dBm计算算过程：程：TD：26.0dBm-0.6dB(合路器带内插损)=25.4dBmDCS1800：30.6dBm-0.6dB(合路器带内插损)=30.0dBmGSM900：31.6dBm-0.6dB(合路器带内插损)=31.0dBm1.6 室分常用器件-合路器件（异频）18分配器件分配器件-耦合器
12、耦合器（宽频带腔体耦合器）腔体耦合器）工作频带800-2500MHz耦合损耗6dB耦合器：6dB10dB耦合器：10dB15dB耦合器：15dB20dB耦合器：20dB主干损耗6dB耦合器：1.4dB10dB耦合器：0.6dB15dB耦合器：0.3dB20dB耦合器：0.2dB举例：耦合器的功率分配例：耦合器的功率分配TD：14.7dBmDCS1800：20.7dBmGSM900：20.5dBm14.1dBm/20.1dBm/19.9dBm4.7dBm/10.7dBm/10.5dBm10dB10dB耦合器耦合器主干主干计算算过程：程：TD：14.7dBm-10dB(10dB耦合损耗)=4.7
13、dBmDCS1800：20.7dBm-10dB(10dB耦合损耗)=10.7dBmGSM900：20.5dBm-10dB(10dB耦合损耗)=10.5dBmTD：14.7dBm-0.6dB(10dB主干损耗)=14.1dBmDCS1800：20.7dBm-0.6dB(10dB主干损耗)=20.1dBmGSM900：20.5dBm-0.6dB(10dB主干损耗)=19.9dBm耦合端：天耦合端：天线数量分配必数量分配必须小于直通端小于直通端直通端直通端1.6 室分常用器件-分配器件（耦合器）19分配器件分配器件-宽频带腔体功分器腔体功分器工作频带800-2500MHz分配损耗二功分：3dB三功分
14、4.8dB四功分：6dB插损0.1dB 800-2200MHz0.2dB 2200-2500dB 举例：功分器的功率分配例：功分器的功率分配TD：13.3dBmDCS1800：16.6dBmGSM900：16.1dBm10.2dBm/13.5dBm/13.0dBm10.2dBm/13.5dBm/13.0dBm二二功功分分器器计算算过程：程：TD：13.3dBm-3dB(二功分器分配损耗)-0.1(插损)=10.2dBmDCS1800：16.6dBm-3dB(二功分器分配损耗)-0.1(插损)=13.5dBmGSM900：16.1dBm-3dB(二功分器分配损耗)-0.1(插损)=13.0dB
15、m二功分二功分三功分三功分四功分四功分1.6 室分常用器件-分配器件（功分器）20衰减器衰减器工作频带800-2500MHz损耗6dB衰减器：6dB10dB衰减器：10dB15dB衰减器：15dB20dB衰减器：20dB功率容量50W 举例：衰减器的功率分配例：衰减器的功率分配6dB6dB衰减器衰减器TD：28.0dBm22.0dBm计算算过程：程：TD：28.0dBm-6dB(6dB衰减器损耗)=22.0dBm1.6 室分常用器件-衰减器21负载工作频带800-2500MHz功率容量10W 举例：例：负载的使用的使用对负载最基本的要求：最基本的要求：阻抗匹配阻抗匹配所能承受的功率所能承受的功
16、率1.6 室分常用器件-负载22天天线-室内全向吸室内全向吸顶天天线工作频率806-960/1710-2500MHz增益2.1/5.2dBi 举例：例：对称称结构的楼构的楼层覆盖天覆盖天线点位点位设计，天，天线间距距15M1.6 室分常用器件-天线23天天线-室内定向吸室内定向吸顶天天线工作频率806-960/1710-2500MHz增益5.1/8.2dBi举例：非例：非对称称结构的楼构的楼层覆盖天覆盖天线点位点位设计1.6 室分常用器件-天线24天天线-壁挂天壁挂天线工作频率806-960/1710-2500MHz增益6.94/8.29dBi举例：地下室及例：地下室及电梯覆盖梯覆盖1.6 室
17、分常用器件-天线馈线类型馈线7/8馈线15/8馈线损耗(dB/100m)800MHz6.53.62.1900MHz742.41800MHz105.63.52000MHz10.563.62200MHz11.26.73.8普通普通馈线1.6 室分常用器件-馈线GPS馈线型号LMR400LMR600损耗19.6dB/100m12.8dB/100m馈线要求0-70m：采用LMR40070-110m：采用LMR600110-200m：采用LMR400并加装一个增益大于25dB的GPS信号放大器GPSGPS馈线1.6 室分常用器件-GPS馈线对每个每个设备.天天线及每根及每根电缆的两端都要的两端都要贴上上
18、标签，根据，根据设计文件的文件的标识注明注明设备的名称、的名称、编号和号和电缆的走向。的走向。天线:ANT n-m 功分器:PS n-m 耦合器:T n-m 衰减器:AT n-m 负载：LD n-m馈线:起始端：to _设备编号 终止端：from_设备编号注：以上n表示设备的编号，m表示该设备安装的楼层。FROM T3-10FFROM T3-10FTO PS2-9FTO PS2-9F一段馈线，起始点是安装在9层编号为2的功分器PS29F，终止点为安装在10层编号为3的耦合器T310F，则此段馈线的标签为：起始端标签：终止端标签：三功分器三功分器PS2-9FPS2-9F举例例说明：明：安装在9层编号为2的三功分器，它的标签为：1.6 室分常用器件-标识说明谢谢！
