2021食梯技术要求.docx

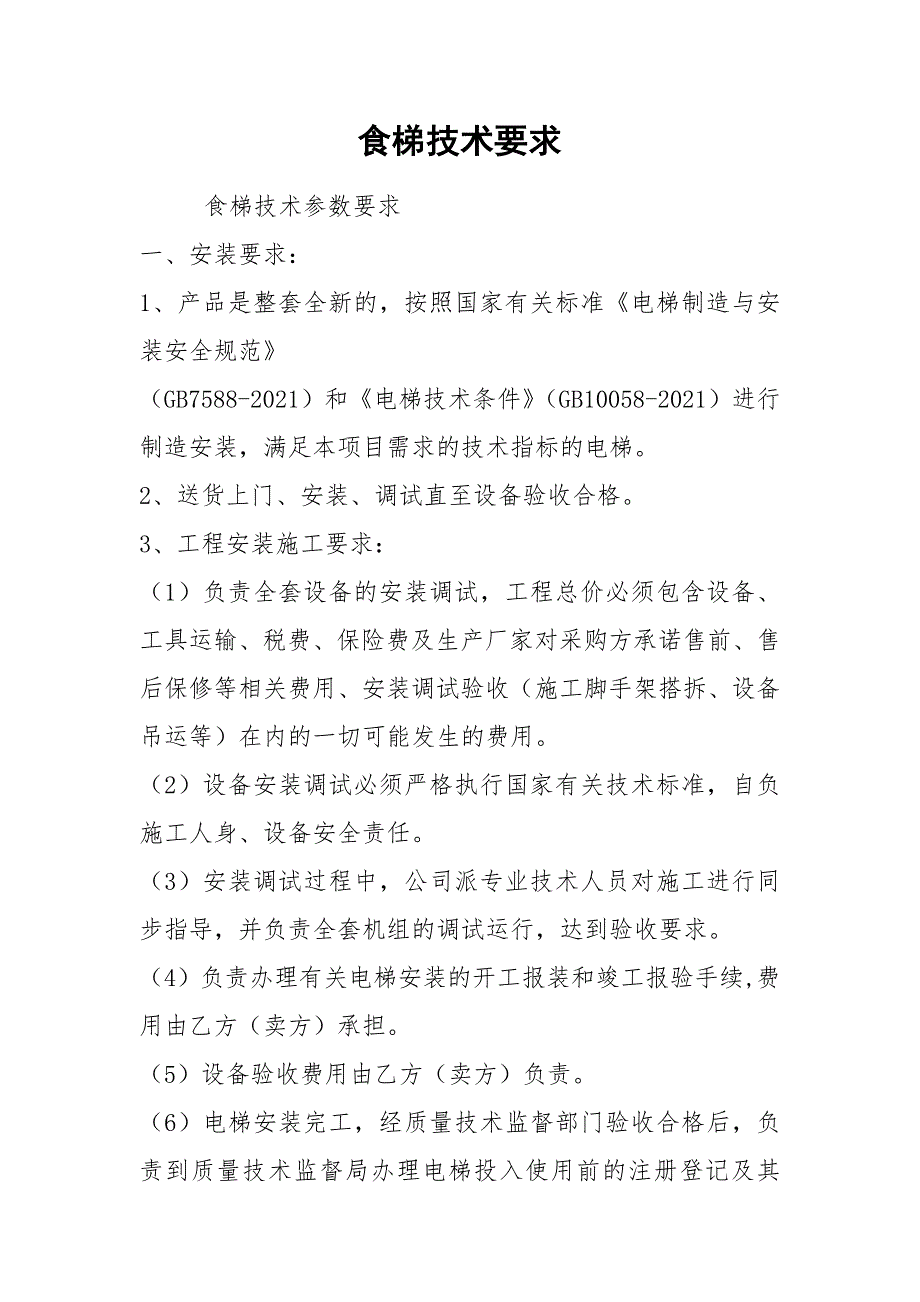

1、食梯技术要求食梯技术参数要求一、安装要求：1、产品是整套全新的，按照国家有关标准电梯制造与安装安全规范（GB7588-2021）和电梯技术条件（GB10058-2021）进行制造安装，满足本项目需求的技术指标的电梯。2、送货上门、安装、调试直至设备验收合格。3、工程安装施工要求：（1）负责全套设备的安装调试，工程总价必须包含设备、工具运输、税费、保险费及生产厂家对采购方承诺售前、售后保修等相关费用、安装调试验收（施工脚手架搭拆、设备吊运等）在内的一切可能发生的费用。（2）设备安装调试必须严格执行国家有关技术标准，自负施工人身、设备安全责任。（3）安装调试过程中，公司派专业技术人员对施工进行同步

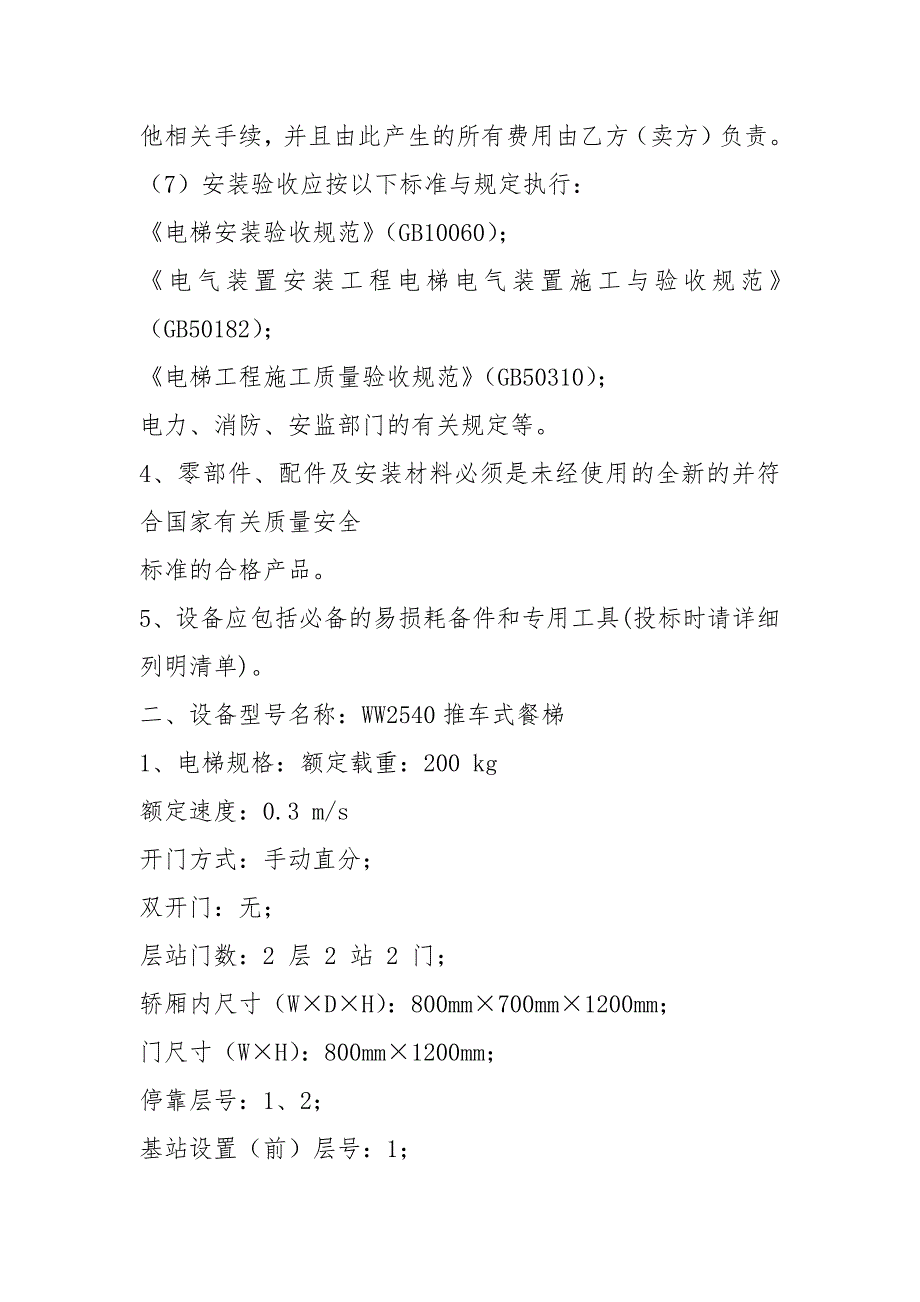

2、指导，并负责全套机组的调试运行，达到验收要求。（4）负责办理有关电梯安装的开工报装和竣工报验手续,费用由乙方（卖方）承担。（5）设备验收费用由乙方（卖方）负责。（6）电梯安装完工，经质量技术监督部门验收合格后，负责到质量技术监督局办理电梯投入使用前的注册登记及其他相关手续，并且由此产生的所有费用由乙方（卖方）负责。（7）安装验收应按以下标准与规定执行：电梯安装验收规范（GB10060）；电气装置安装工程电梯电气装置施工与验收规范（GB50182）；电梯工程施工质量验收规范（GB50310）；电力、消防、安监部门的有关规定等。4、零部件、配件及安装材料必须是未经使用的全新的并符合国家有关质量安全

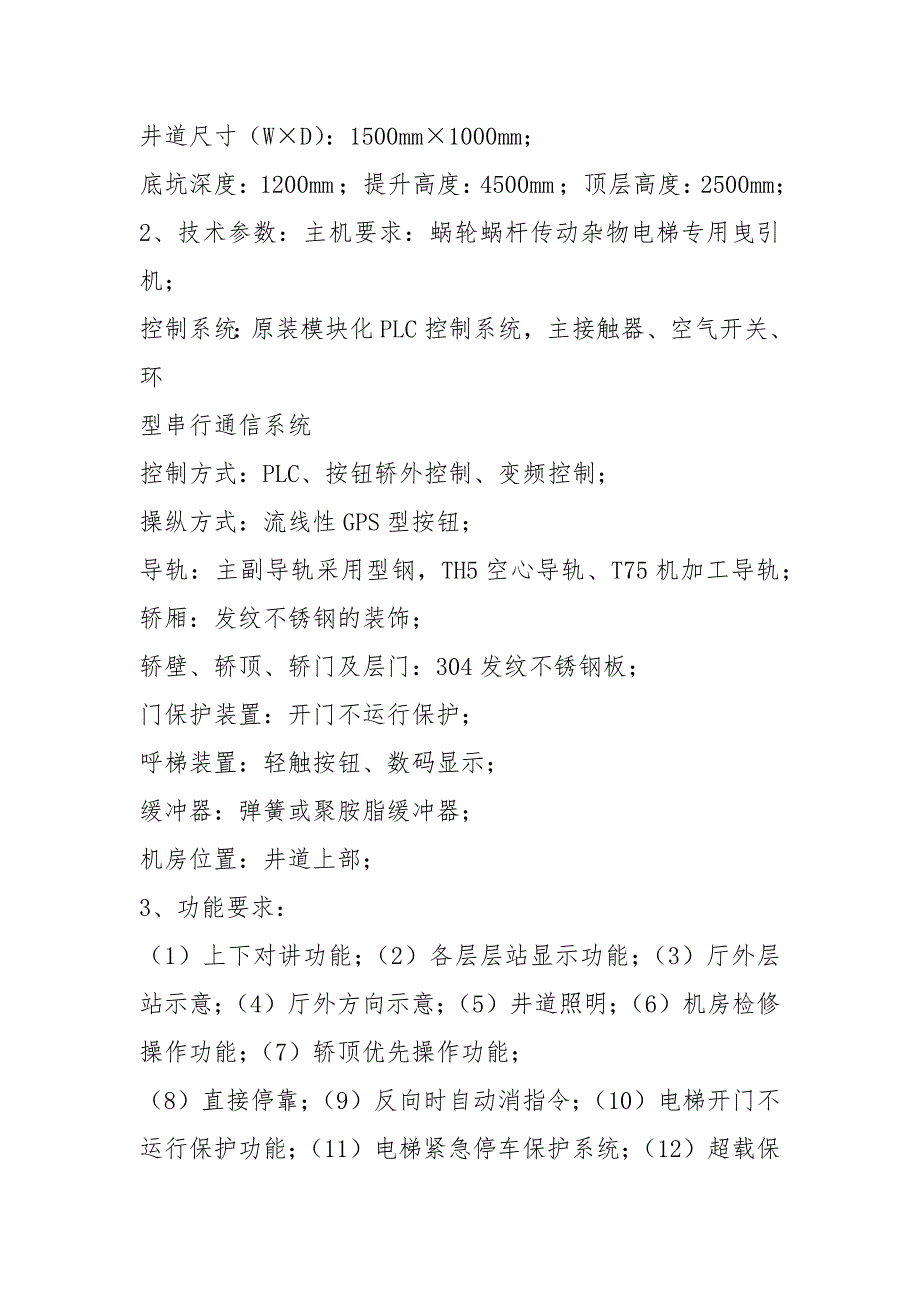

3、标准的合格产品。5、设备应包括必备的易损耗备件和专用工具(投标时请详细列明清单)。二、设备型号名称：WW2540推车式餐梯1、电梯规格：额定载重：200 kg额定速度：0.3 m/s开门方式：手动直分；双开门：无；层站门数：2 层 2 站 2 门；轿厢内尺寸（WDH）：800mm700mm1200mm；门尺寸（WH）：800mm1200mm；停靠层号：1、2；基站设置（前）层号：1；井道尺寸（WD）：1500mm1000mm；底坑深度：1200mm；提升高度：4500mm；顶层高度：2500mm；2、技术参数：主机要求：蜗轮蜗杆传动杂物电梯专用曳引机；控制系统：原装模块化PLC控制系统，主接触

4、器、空气开关、环型串行通信系统控制方式：PLC、按钮轿外控制、变频控制；操纵方式：流线性GPS型按钮；导轨：主副导轨采用型钢，TH5空心导轨、T75机加工导轨；轿厢：发纹不锈钢的装饰；轿壁、轿顶、轿门及层门：304发纹不锈钢板；门保护装置：开门不运行保护；呼梯装置：轻触按钮、数码显示；缓冲器：弹簧或聚胺脂缓冲器；机房位置：井道上部；3、功能要求：（1）上下对讲功能；（2）各层层站显示功能；（3）厅外层站示意；（4）厅外方向示意；（5）井道照明；（6）机房检修操作功能；（7）轿顶优先操作功能；（8）直接停靠；（9）反向时自动消指令；（10）电梯开门不运行保护功能；（11）电梯紧急停车保护系统；（

5、12）超载保护；（13）防溜车保护；（14）调速器故障保护；（15）开门保持时间控制；（16）电梯终端保护系统。4、安全装置：（1）断路器；（2）相序保护；（3）门联锁保护；（4）缓冲器；（5）限位开关；（6）极限开关；（7）急停按钮。5、主要零部件配置：（1）控制拖动系统：采用PLC轿外控制，LG品牌原装进口交流接触器驱动，配威得利蜗轮蜗杆传动杂物电梯专用曳引机。（2）轿箱及厅门形式：采用304不锈钢制造，轿箱配紫外线灭菌灯，厅轿门均为密封上下垂直中分式，配不锈钢普通型小门套。（3）呼梯箱形式：采用304不锈钢面板及流线性GPS型不锈钢按钮，配层楼位置数码及方向显示。三、售后服务及要求：1、

6、按国家规定和厂家承诺实行“三包”，投标报价包含送货上门、安装、调试及相应人员培训。2、质保期：自安装、调试验收合格并交付使用之日起1年。终身上门维护。3、质保期内，免费定期上门保养（检查、清洁、除尘、加油、调整），售后服务以生产厂家的售后服务承诺书为标准。4、质保期内，如采购单位在设备使用过程发生质量问题，本公司在接到通知后必须在2小时内响应并到达现场处理，一般故障处理时限不超过6小时，重大故障处理时限不超过48小时修复、每月对电梯定期保养2次、每半年进行一次全面的安全检查。5、免费对甲方（买方）的2名操作人员进行技术培训，在安装调试过程也应让操作人员共同参与，并进行现场培训。6、质保期满后，终身提供电梯维保服务。7、常年备有主机易损配件，能及时处理、替换损坏的部件，须提供保修期后配件优惠方案（列出详细优惠服务方案）。8、按要求提供完整的全套电梯安装、调试、操作、使用、控制和维护手册等详细技术资料及图纸。
