2022见证取样方案汇总.doc

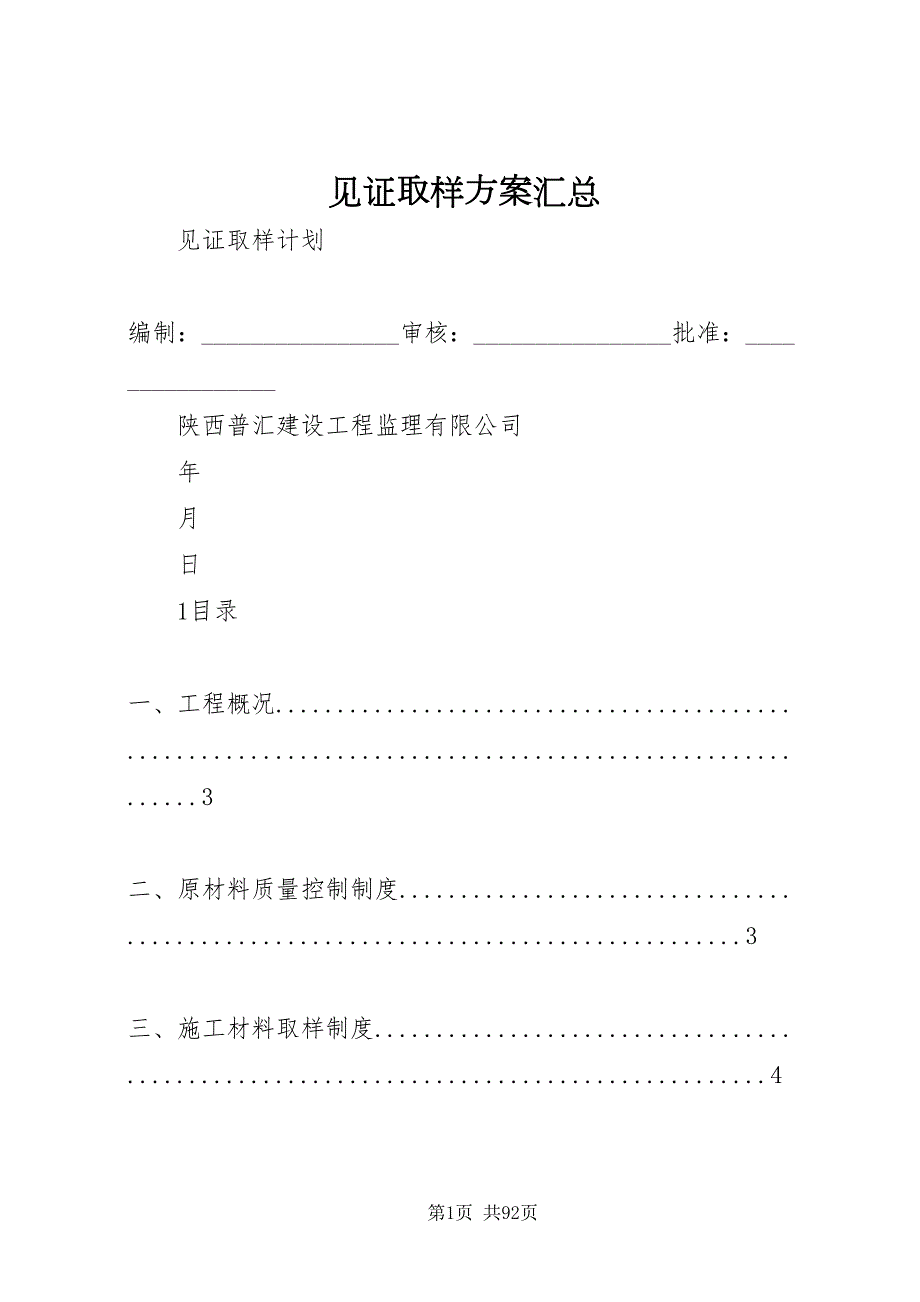

1、见证取样方案汇总 见证取样计划 编制：_审核：_批准：_ 陕西普汇建设工程监理有限公司 年 月 日 1目录 一、工程概况.3 二、原材料质量控制制度.3 三、施工材料取样制度.4 四、工程试验计量管理措施.15 五、见证取样登记制度.15 六、技术资料管理措施.15 2 一、工程概况 工程名称：杨陵高新初级中学综合报告厅工程地点：杨陵高新初级中学校内建设单位：杨陵高新初级中学设计单位：XX省教育建筑设计研究院监理单位：陕西普汇建设工程监理有限施工单位：陕西昱升建设工程有限公司建筑面积：1392.7m2；建筑形式：二层钢结构 二、原材料质量控制制度 加强材料的质量控制，凡工程需用的成品、半成品、

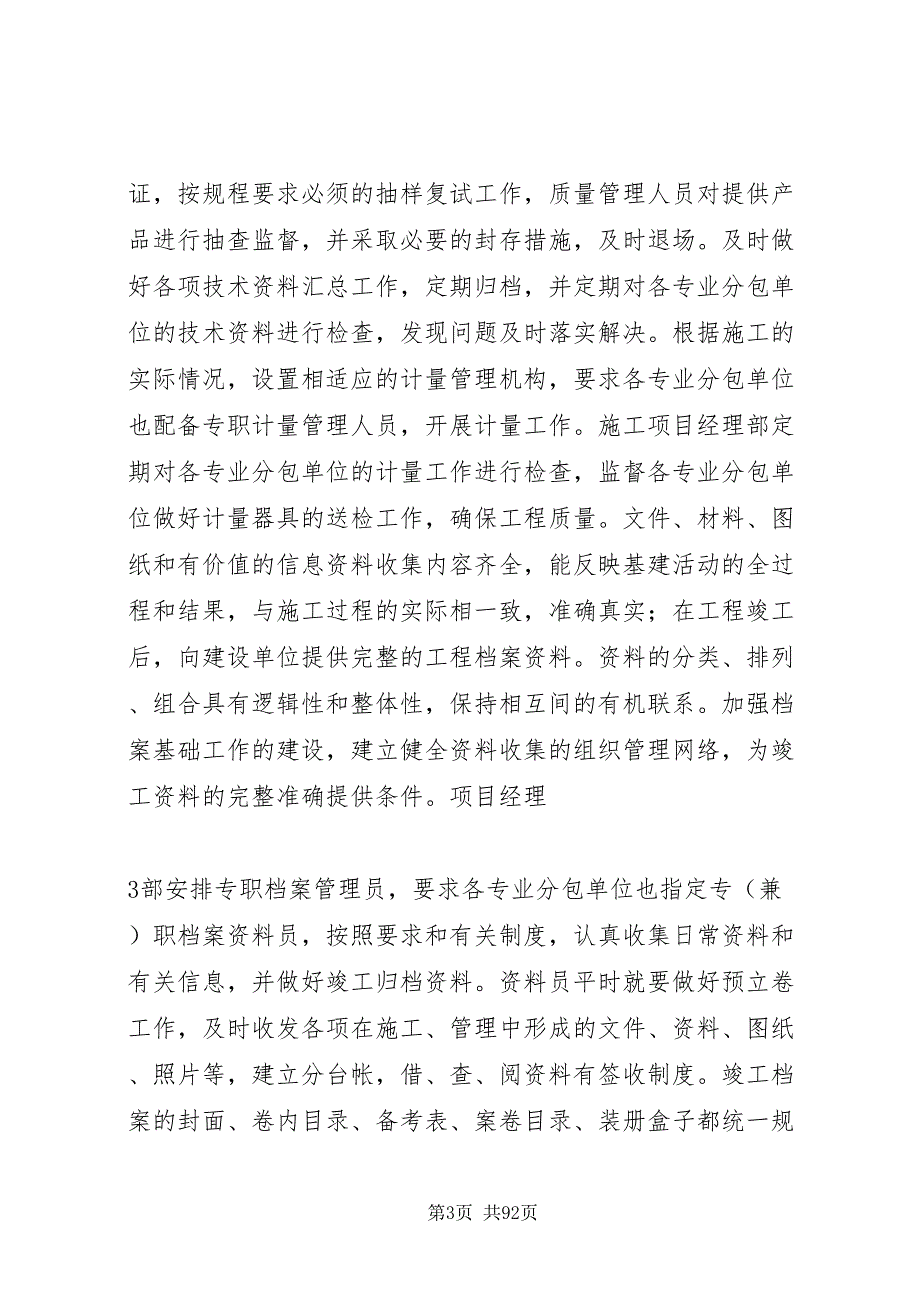

2、构配件及设备等严格按质量标准采购，合理组织材料供应和材料使用并做好储运、保管工作，供应部门必须提供所有所供产品的合格证，按规程要求必须的抽样复试工作，质量管理人员对提供产品进行抽查监督，并采取必要的封存措施，及时退场。及时做好各项技术资料汇总工作，定期归档，并定期对各专业分包单位的技术资料进行检查，发现问题及时落实解决。根据施工的实际情况，设置相适应的计量管理机构，要求各专业分包单位也配备专职计量管理人员，开展计量工作。施工项目经理部定期对各专业分包单位的计量工作进行检查，监督各专业分包单位做好计量器具的送检工作，确保工程质量。文件、材料、图纸和有价值的信息资料收集内容齐全，能反映基建活动的全

3、过程和结果，与施工过程的实际相一致，准确真实；在工程竣工后，向建设单位提供完整的工程档案资料。资料的分类、排列、组合具有逻辑性和整体性，保持相互间的有机联系。加强档案基础工作的建设，建立健全资料收集的组织管理网络，为竣工资料的完整准确提供条件。项目经理 3部安排专职档案管理员，要求各专业分包单位也指定专（兼）职档案资料员，按照要求和有关制度，认真收集日常资料和有关信息，并做好竣工归档资料。资料员平时就要做好预立卷工作，及时收发各项在施工、管理中形成的文件、资料、图纸、照片等，建立分台帐，借、查、阅资料有签收制度。竣工档案的封面、卷内目录、备考表、案卷目录、装册盒子都统一规定，对资料的分类编号，

4、我公司将采用计算机标号系统进行同一编目，以便查询和调阅。每月组织检查考核，以保证各分包单位的档案和信息管理工作的正确有效。在单位工程结束以前，专业分包单位项目负责人、技术负责人和档案管理员，应对工程档案资料认真自检，并按甲方的统一规定写出档案自检报告，为单位工程竣工验收做好准备工作。 三、施工材料取样制度 我项目部争对本工程的实际情况及强制性条例对见证取样送检测试工作统一安排。水泥 （1）、以同一品种、同一标号、同一出厂批号为一个验收批，进场一次检验一次。 （2）、随机从不少于20袋装中抽取等量水泥，经拌合均匀后，再从中称取不少于12水泥，用留样筒包装送检。 （3）、水泥复检项目。抗压强度、抗

5、折强度、凝结时间、安定性。（4）、水泥的各项复检项目均应符合规范及设计要求。砂、石 （1）、以同一产地、同一规格、同一进场时间，每批不大于400立方米为 4一验收批。 在料堆上取样时，取样时先将取样部位表层铲除，然后由料堆的顶部、中部、底部抽取大致相等的试件8份（石子为15份）组成一组试样。见证取样数量：砂30kg、石子80kg。 （2）、见证砂必须试验项目：筛分析、含泥量、泥块含量 （3）、见证石必须试验项目。筛分析、含泥量、泥块含量，针状和片状颗粒的总含量、压碎指标值。 （4）、砂、石试验复检数值必须符合规范及设计要求。钢筋 （1）、绑扎钢筋连接 见证取样数量。每批应由同厂别、同炉号、同一

6、级别、同一规格为一个取样单位，每批重量不大于60t复检一次，冷拉钢筋以同一级别、同直径为一批，每批重量不大于20t复检一次。 见证取样方法：每一验收批从两根钢筋中截取各2根为一组（两根拉力，两根冷弯试件），低碳热轧盘条取拉力一根，冷弯两根，截取试样时去掉端部50cm取样。见证取样长度： 冷拉试件长度一般500mm（500650mm），冷弯试件长度一般250mm（250350mm）。（2）、钢筋锥螺纹连接 试验项目。工艺检验、拉伸试验。取样数量及批量 5工艺检验。每种规格钢筋接头的试件数量不应少于3个。 拉伸试验：同一施工条件下的同一批材料的同等级、同型式、同规格接头，每500个接头为一检验批，

7、不足500个也作一批，每一批取3个试样。当现场连续检验10个验收批均合格时，验收批接头数量可扩大一倍。取样方法：从外观检验合格的接头中随机切取。当拉伸试验结果有一个试件的抗拉强度不符合要求，应再取6个试件进行复试。取样长度：8d+接头长度+230mm。混凝土 砼试件的取样、试件制作要求和养护： 结构砼的强度等级必须符合设计要求。用于检查结构构件砼强度的试件在砼浇筑地点随机取样，取样按以下规定： 每一现浇楼层同配合比的砼，取样不得少于一次。 同一单位工程每一验收项目中同配合比的砼，取样不得少于一次。商品砼，除应在预拌砼厂内按规定留置试块外，商品砼运至现场后，还应按以下规定取样：用于交货检验的砼试

8、样应在交货地点采取，每100m3相同配合比的砼，取样不得少于一次；一个工作班拌制的相同配合比的砼不足100m3时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比砼量大于1000m3时，其交货检验的试样为每200m3砼取样不得少于一次；对于预拌砼拌合物的质量，每车应目测检查；砼坍落度检验的试样，每100m3相同配合比的砼取样检验不得少于一次，当一个工作班相同配合比的砼不足100m3时，取样也不得少于一次。 每次取样至少留置一组标准试件（即在标准条件下的试件），现场同条件 6养护试件的组数按施工设计规定按拆模施加预应力和施工期间临时荷载等需要确定：每次结构砼浇筑至少留置一组同条件养护试件

9、 砼抗渗取样。连续浇筑砼量500m3以下时，应留置两组砼抗渗试块；每增加250-500m3砼，应增加两组；抗渗试块应在浇筑地点制作，留置的两组试块，其中一组在标养室中养护，另一组与现场同条件养护，养护期不得少于28d。 制作砼试件应按规定进行制作和养护，拆模后的试件应立即进行标养，采用构筑物或构件同条件养护的试件，成型后即应覆盖表面，试件的拆模时间可与实际构件的拆模时间相同，拆模后，试件仍需保持相同条件养护。试件成型后应做好标记，在试件顶面标注砼的强度等级、使用部位成型日期。砂浆 每次取样标养试件至少留置一组（6块），相同条件养护试块由施工情况确定。 每一楼层或每250m3砌体中各种强度等级

10、的砂浆，取样不得少于一次。每台搅拌机搅拌的砂浆，取样不得少于一次。每一工作班，取样不得少于一次。钢材质量 （一） 1、化学成分分析（主控项目） （1）检验指标：碳、硅、锰、硫、磷及其他合金元素 （2）依据标准：钢和铁化学成分测定用试样的取样和制样方法gb/t20066-2006 7建筑结构检测技术标准gb/t50344-2004（3）取样方法及数量：钢材化学成分分析，可根据需要进行全成分分析或主要成分分析。所采用的取样方法应保证分析试样能代表抽样产品的化学成分平均值。分析试样应去除表面涂层、除湿、除尘、以及除去其他形式的污染。分析试样应尽可能避开孔隙、裂纹、疏松、毛刺、折叠或其他表面缺陷。制备

11、的分析试样的质量应足够大，以便可能进行必要的复检验。对屑状或粉末状样品，其质量一般为100g。可采取钻、切、车、冲等方法制取屑状样品。不能用钻取方法制备屑状样品时，样品应该切小或破碎，然后用破碎机或振动磨粉碎。振动磨有盘磨和环磨。制取的粉末分析试样应全部通过规定孔径的筛。钢材化学成分的分析每批钢材取1个试样。 2、力学性能检验（主控项目） （1）检验指标：屈服点、抗拉强度、伸长率、冷弯、冲击功 （2）依据标准：钢及钢产品力学性能试验取样位置及试验制备gb/t2975-1998建筑结构检测技术标准gb/t50344-2004（3）取样方法及数量：应在外观及尺寸合格的钢材上取样，产品应具有足够大的

12、尺寸。取样时应防止出现过热、加工硬化而影响力学性能。取样的位置及方向应符合gb/t2975-1998附录a的规定。当工程没有与结构同批的钢材时，可在构件上截取试样，但应确保结构构件的安全。按每批钢材，拉伸试验取1个试样，冷弯试验取1个试样，冲击试验取3个试样。当被检钢材的屈服点或抗拉强度不满足要求时，应补充取样进行拉神试验。补充试验应将同类构件同一规格的钢材划为1批，每批抽样3个。 （二）、紧固件及网架节点连接质量 8 1、高强度大六角头螺栓连接副（主控项目） 高强度大六角头螺栓连接副出厂时要进行扭拒系数及机械性能试验，并且螺栓进场后要进行扭拒系数复验。 （1）检验指标：扭矩系数（强制检验项目

13、楔负载、螺栓实物最小拉力载荷、螺母保证载荷、螺母及垫圈硬度 （2）依据标准：钢结构工程施工质量验收规范gb50205-2001钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件gb/t1231-2006（3）取样方法及数量：同一性能等级、材料、炉号、螺纹规格、长度（当螺栓长度100mm时，长度相差15mm；螺栓长度100mm时，长度相差20mm，可视为同一长度）、机械加工、热处理工艺、表面处理工艺的螺栓为同批；同一性能等级、材料、炉号、螺纹规格、机械加工、热处理工艺、表面处理工艺的螺母为同批；同一性能等级、材料、炉号、规格、机械加工、热处理工艺、表面处理工艺的垫圈为同批。分别由同批螺栓

14、螺母、垫圈组成的连接副为同批连接副。每3000套为一批，不足3000套视为一批，每种规格及批次取8套。送检的高强螺栓要保证出厂状态（出厂后3个月内），并且表面清洁、螺纹无损伤。 2、扭剪型高强度螺栓连接副（主控项目） 扭剪型高强度螺栓连接副出厂时要进行紧固预拉力及机械性能试验，螺栓进场后必须进行紧固预拉力复验。 （1）检验指标：紧固预拉力（强制检验项目）、楔负载、螺栓实物最小拉力载荷、螺母保证载荷、螺母及垫圈硬度 9（2）依据标准：钢结构工程施工质量验收规范gb50205-2001钢结构用扭剪型高强度螺栓连接副gb/t3632-2008（3）取样方法及数量：同高强度大六角头螺栓 3、钢网架用

15、高强度螺栓（一般项目） 钢网架用高强度螺栓出厂时要进行螺栓实物拉力载荷试验。对建筑结构安全等级为一级，跨度40m及以上的螺栓球节点钢网架结构，其连接高强度螺栓应进行表面硬度试验。 （1）检验指标：螺栓实物拉力载荷、表面硬度 （2）依据标准：钢结构工程施工质量验收规范gb50205-2001钢网架螺栓球节点用高强度螺栓gb/t16939-1997（3）取样方法及数量：同一性能等级、材料、炉号、规格、机械加工、热处理及表面处理工艺的螺栓为同一批。对于m36的螺栓最大批量为5000只，对于m36的螺栓最大批量为2000只。每批次及规格抽取8只。 4、高强度螺栓连接摩擦面（强制检验项目） 钢结构制作和

16、安装单位应进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验。（1）检验指标：抗滑移系数 （2）依据标准：钢结构工程施工质量验收规范gb50205-2001钢结构高强度螺栓连接的设计、施工及验收标准jgj82-1991（3）取样方法及数量：每2000吨为一批，不足2000吨视为一批，每种规格、批次及摩擦面处理方法取3组（6个芯板6个侧板12个高强螺栓）。钢板厚度要根据螺栓长度及工程中有代表性的部位确定，试件板面应平整， 10无油污，孔和板的边缘无飞边、毛刺，并且芯板厚度要保证摩擦面滑移前钢板始终处于弹性变形状态。抗滑移试件的加工尺寸及要求见附录b

17、 5、网架节点承载力（主控项目） 对建筑结构安全等级为一级，跨度40m及以上的公共建筑钢网架结构，且设计有要求时，应按下列项目进行节点承载力试验。 （1）检验指标：焊接球节点承载力、螺栓球节点承载力、杆件及焊缝承载力 （2）依据标准：钢结构工程施工质量验收规范gb50205-2001网架结构工程质量检验评定标准jgj78-1991（3）取样方法及数量：焊接球节点必须按设计采用的钢管与焊接球焊接成试件，检查数量为每个工程可取受力最不利的球节点以600只为一批，不足600只仍按一批，每批取3只为一组随机抽检。 螺栓球与高强度螺栓配合，检查数量为每个工程可取受力最不利的球节点以600只为一批，不足

18、600只仍按一批，每批取3只为一组随机抽检。钢管与封板或锥头焊接成试件，检查数量为每个工程可取受力最不利的杆件以300根为一批，不足300根仍按一批，每批取3根为一组随机抽检。 （三）、焊接质量 1、焊缝外观质量检查（一般项目） （1）依据标准：钢结构工程施工质量验收规范gb50205-2001（2）取样方法及数量：每批同类构件抽查10，且不应少于3件；被抽查构件中，每种焊缝按条数抽查5，且不应少于1条；每条检查1除，总抽查数不应少于10处。 11 2、焊脚尺寸检查（主控项目） t型接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝及设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接

19、焊缝要进行焊脚尺寸检查。 （1）依据标准：钢结构工程施工质量验收规范gb50205-2001（2）取样方法及数量：同类焊缝抽查10，且不应少于3条。 3、焊缝表面探伤（磁粉、渗透）（一般项目） 当外观检查焊缝表面质量有疑义时，采用磁粉或渗透探伤。（1）依据标准：钢结构工程施工质量验收规范gb50205-2001（2）取样方法及数量：每批同类构件抽查10，且不应少于3件；被抽查构件中，每种焊缝按条数抽查5，且不应少于1条；每条检查1除，总抽查数不应少于10处。 4、焊缝内部探伤（射线、超声）（强制检验项目） 设计要求全焊透的一级或二级焊缝需要进行超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷

20、作出判断时，应采用射线探伤。（1）依据标准：钢结构工程施工质量验收规范gb50205-2001（2）取样方法及数量：每种类型焊缝按条数抽检3，并不少于3条焊缝。探伤长度不应小于200mm。 （四）、紧固件连接质量 1、高强度螺栓终拧扭矩检测（强制检验项目） 高强度大六角头螺栓连接副终拧完成1h后、48h内应进行终拧扭拒检查。当扭剪型高强度螺栓的梅花头未拧掉时，也要进行终拧扭拒检查。 12（1）依据标准：钢结构工程施工质量验收规范gb50205-2001（2）取样方法及数量：按节点数抽检3，并不少于3个节点，每节点按螺栓数抽检10，且不少于2个螺栓。 2、扭剪型高强度螺栓梅花头检查（主控项目）

21、1）依据标准：钢结构工程施工质量验收规范gb50205-2001（2）取样方法及数量：按节点数抽检3，并不少于3个节点，每节点螺栓全部检查 3、网架螺栓球节点检查（一般项目） 螺栓球节点网架总拼完成后，高强度螺栓与球节点应紧固连接，高强度螺栓拧入螺栓球内的螺纹长度不应小于1.0d（d为螺栓直径），连接处不应出现间隙、松动等未拧紧情况。 （1）依据标准：钢结构工程施工质量验收规范gb50205-2001（2）取样方法及数量：按节点数抽检3，并不少于3个节点。 （五）、柱脚及网架支座质量（主控项目）（1）检验项目：锚栓紧固、垫板及垫块、二次灌浆 （2）依据标准：钢结构工程施工质量验收规范gb50

22、205-2001（3）取样方法及数量：按柱脚及网架支座数随机抽检10，且不少于3个。 （六）、主要构件变形（强制检验项目） （1）检验项目：钢屋（托）架、桁架、钢梁、吊车梁垂直度及侧向弯曲、钢柱垂直度、网架挠度 （2）依据标准：钢结构工程施工质量验收规范gb50205-2001 13（3）取样方法及数量。钢屋（托）架、桁架、钢梁、吊车梁垂直度及侧向弯曲、钢柱垂直度检测按构件数随机抽检3，且不少于3个。 （七）、主体结构变形（强制检验项目）（1）检验项目：整体垂直度、整体平面弯曲 （2）依据标准：钢结构工程施工质量验收规范gb50205-2001（3）取样方法及数量：对主要立面全部检查。对每个所

23、检查的立面，除两列角柱外，尚应至少选取一列中间柱。 （八）、涂装质量（主控项目） 1、防腐涂层 （1）检验项目：防腐涂层厚度 （2）依据标准：钢结构工程施工质量验收规范gb50205-2001（3）取样方法及数量：防腐涂层厚度检测按构件数抽查10，且同类构件不应少于3件。每个构件检测5处，每处的数值为3个相距50mm测点涂层厚度的平均值。 2、防火涂层 （1）检验项目：防火涂层厚度 （2）依据标准：钢结构工程施工质量验收规范gb50205-2001（3）取样方法及数量：防火涂层厚度检测按构件数抽查10，且同类构件不应少于3件。测点选定按以下规定： 楼板和防火墙的防火涂层厚度测定，可选两相邻纵、

24、横轴线相交中的面积为一个单元，在其对角线上，按每米长度选一点进行测试。 全钢框架结构的梁和柱的防火涂层厚度测定，在构件长度内每隔3m取一 14截面检测。 桁架结构，上弦和下弦在构件长度内每隔3m取一截面检测，其他腹杆取一截面检测。 对于楼板和墙面，在所选择的面积中，至少测出5个点；对于梁和柱在所选择的位置中，分别测出6个和8个点。 四、工程试验计量管理措施 试验管理：由管理小组制定试验计量管理制度，编制材料试验取样计划及试验工作计划，试验班长及试验员试验器具的维护、保养、检测、鉴定工作。根据材料试验取样标准材料取样采用随机抽样方法，由试验员按规定及时抽取妥善保管并及时送试。对“有见证取样”要求

25、的材料，通知监理人员，共同进行取样并书面记录。各种材料取样应做记录，内容包括：名称、数量、日期、抽取过程等。 五、见证取样登记制度 每次见证取样后必须及时在见证取样台账上记录，注明材料种类、取样时间、代表批量、代表部位等内容，并应有取样人、见证人等信息；在实验结果出来后将报告编号、实验结果填到相应位置（具体内容详见见证取样台账表格）。见证取样台账要按照材料品种、时间先后顺序详细记录。混凝土、砂浆试块上要有见证人标记，否则不予认可。 六、技术资料管理措施 1、工程技术资料实行项目工程技术负责人总负责制，各专业工程师负责本专业的工程技术资料。试验员负责原材料的质量证明收集工作、进场复试报告收集整理

26、工作，并及时转交专业工程师。材料部门负责进场物资的质量证明的验收工作，并提供给试验员。分承包工程的工程技术资料由总工程技术负责人负责收集，各专业工程师负责日常监督检查。项目部设 15兼职资料管理员进行资料的日常管理，包括收集集中、统一编目、资料存在问题的监督整改、资料定期检查等。 2、总工程负责人同各专业工程师、材料、试验、质量等有关人员签订技术资料协议，明确职责，对资料收集齐全、规范、及时的责任人给予奖励，对资料收集不及时的责任人限期整改，并给予一定的处罚。由各专业技术主管负责整理的技术资料，必须齐全、交全，且必须与工程同步。洽商要及时办理、及时归档，并及时反馈到有关业务口。.施工过程中要认

27、真收集、整理技术档案资料，做到记录真实，数据准确，收集及时，分类归档，装订整洁，并定期组织各施工区段进行自检、互查，共同提高档案管理水平。 第二篇：见证取样汇总（资料员必备） 一、钢筋 钢筋进场时的验收： 钢筋进场时，应按照现行国家标准钢筋砼用热轧带肋钢筋gb1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准规定。 验收方法。检查产品合格证、出厂检验报告和进场复验报告。 取样方法。按照同一批量、同一规格、同一炉号、同一出厂日期、同一交货状态的钢筋，每批重量不大于60t为一检验批，进行现场见证取样；当不足60t也为一个检验批，进行现场见证取样。试样分为抗拉试件两根，冷弯试件两根。实验

28、室进行检验时，每一检验批至少应检验一个拉伸试件，一个弯曲试件。 试件长度：冷拉试件长度一般500mm（500650mm），冷弯试件长度一般250mm（250350mm）。（备注：取样时，从任一钢筋端头，截取5001000mm的钢筋，再进行取样。） 冷拉钢筋。应进行分批验收，每批重量不大于20t的同等级、同直径的冷拉钢筋为一个检验批。 取样数量。两个拉伸试件、两个弯曲试件。 二、钢筋焊接 钢筋焊接在建筑施工中一般分为。闪光对焊、电阻点焊、电弧焊、电渣压力焊、预埋件t型接头埋弧压力焊、钢筋气压焊。 取样方法： 1、闪光对焊。在同一工作班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一

29、检验批。当同一台班内不足300个接头时也作为一个检验批。 其机械性能试验包括拉伸试验和弯曲试验，应从每批成品中切取6个试件，3个作拉伸试验，3个作弯曲试验。拉伸试件长度一般500mm（500650mm）；冷弯试件长度一般250mm（250350mm）。 验收方法： （1）接头处不得有横向袭纹； （2）与电极接触处的钢筋表面，级钢筋焊接时不得有明显烧伤；级钢筋焊接时不得有烧伤；负温闪光对焊时，对于级钢筋，均不得有烧伤； （3）接头处的弯折角不得大于4。； （4）接头处的钢筋轴线偏移，不得大于0.1倍钢筋直径，同时不得大于2mm。 2、电阻点焊。凡钢筋级别、直径及尺寸均相同的焊接制品，即为同一类型

30、制品，每200件为一批。 热轧钢筋点焊做抗剪试验，试件为3件，长度一般600mm；拔低碳钢丝焊点，除作抗剪试验外，还应对较小钢丝做拉伸试验，试件为3件，试件长度一般500mm（500650mm）。 3、电弧焊。在现场安装条件下，每一楼层中以300个同类型接头（同钢筋级别、同接头类型、同焊接位置）作为一批，不足300个时，仍作为一批。 从每批成品中切取3个接头作拉伸试验，试件长度一般500mm（500650mm）。 4、电渣压力焊。在一般构筑物中，每300个同类型接头（同钢筋级别、同焊接位置）作为一批；在现浇砼框架结构中，每一楼层中以300个同类型接头作为一批。 从每批成品中切取3个接头作拉伸试

31、验，试件长度一般500mm（500600mm）。 验收方法： （1）接头焊包均匀，不得有流疱、裂纹，焊包自钢筋表面至其外边缘宽度2mm，厚度4mm； （2）焊接时钢筋表面不得有明显烧伤，其零线不得接在构件主筋上； （3）接头处的钢筋轴线偏移不得大于0.1倍钢筋直径，同时不得大于2mm。 （4）接头处的弯折角不得大于4。 （备注。对焊接检验报告复查时，其焊接的力学性能必须大于或等于其原材的力学性能。本现场暂时未使用到预埋件t型接头埋弧压力焊及钢筋气压焊，因此不予赘述。） 三、水泥、砂石 1、水泥 水泥进场验收。水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及

32、其他必要的性能指标进行复验，其质量必须符合现行国家标准硅酸盐水泥、普通硅酸盐水泥gb175等的规定。 当在使用中对水泥质量有怀疑或水泥出厂日期超过3个月（快硬硅酸盐水泥超过1个月）时，应进行复验，并按复验结果使用。 钢筋砼结构中严禁使用含氯化物的水泥。 检查数量及验收方法。按同一厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。检查产品合格证、出厂检验报告和进场复验报告。 取样方法。水泥试样必须在同一批号不同部位处等量采集，取样试点至少在20点以上，经混合均匀用防潮容器包装，重量不少于12kg。 （备注：委托单位填写检验

33、委托单时应逐项填写以下内容：水泥生产厂名、商标、水泥品种、强度等级、出厂编号或出厂日期、工程名称，全套物理检验项目等。） （另注。水泥的强度报告一般先出3天强度报告，但28天强度报告，仍应要求施工单位报审，负在3天强度报告后。） 2、砂石 以400m3或600t为一个检验批，每验收批至少应进行颗粒级配、含泥量和泥块含量检验。 取样方法。在料堆水取样时，取样部位应均匀分布。在料堆的顶部、中部、底部各均匀分布的五个不同部位取得，组成一组样品，砂子在各部位抽取大致相等的8份，石子在各部位抽取大致相等的15份。砂子为kg，石子为kg。 四、砼配合比 砂石、水泥送检的同时，进行砼配合比、砂浆配比的检验工

34、作，一般是与砂石、水泥检验报告同期出示。在第一次使用配合比搅拌砼或砌筑砂浆时，应至少留置一组标准标养试件（标养条件：温度为203，相对湿度为90%，试件间距为1020mm），作为验证配合比的依据。 五、建筑砂浆 1、水泥砂浆 验收方法。根据砂浆配比，对所搅拌的砌筑砂浆用砂的粒径、水泥用量、搅拌时间、砂浆和易性等进行检查验收。 取样方法。每一楼层或每250m3砌体中各种强度等级的砂浆，每台搅拌机至少应检查一次，每次至少应制作砂浆立方体（70.7mm立方体）抗压强度试块一组六块。当砂浆强度等级或配合比有变更时，还应另作试块。 做好的砂浆试块应在标准养护条件下进行“标养”（标养的条件是：水泥混合砂浆

35、养护温度为203，相对湿度为60%80%；水泥砂浆和微沫砂浆养护温度为203，相对湿度为90%以上；养护期间，试件彼此间隔不少于10mm）。当工地现场无“标准养护”时，可采用自然养护，或及早地将试模送往实验室进行“标养”（试块不得受震动）。 制作和送检试块时，均须持有见证员参加见证，试块送到实验室时，应认真填写好委托单，写明使用部位、砂浆种类、强度等级、工程名称、制作日期、配合比、稠度、养护条件等，检验报告出示后，不得要求更改有关内容。 监督砂浆试块制作注意事项： 1、制作砌筑砂浆试件时，应将其铁底模废弃不用，将无底试模放在预先铺有吸水性较好的纸的普通粘土砖上（砖的吸水率不小于10%，含水率不

36、大于2%），试模内壁事先涂刷脱模剂。 2、放在砖的湿纸应为湿的新闻纸，砖的表面应平整。 3、振捣时，其捣棒应为（直径为10mm，长350mm的钢棒，端部磨圆），均匀由内而外螺旋方向差捣25次。 六、墙体材料 根据砖和砌块的生产方式、主要原料以及外形特征，砖和砌块可分为蒸压灰砂砖、烧结多孔砖等。 取样方法： 1、蒸压灰砂砖 每10万块为一批，不足10万块也为一批，但不得少于2万块。 强度检验的样品，从尺寸偏差、外观合格的样品中按随机抽样法抽取3组共15块（每组5块）。其中2组进行抗压强度和抗折强度检验，一组备用。 2、烧结多孔砖 每5万块为一批，不足该数量时仍按一批。 强度检验的样品，从尺寸偏差

37、和外观质量检查合格中按随机抽样法抽取，共15块。抗压强度、抗折荷重检验各5块，备用5块。 七、基本回填材料 土作为常用基础回填材料，在建筑中被广泛应用。 取样方法： （一）取样数量 土样取样数量，应依据现行国家标准及所属地区或现行标准执行。 1、依据建筑工程质量检验评定标准取样 （1）填方和柱基、基坑、基槽、管沟的回填 a、柱基回填：抽取柱基总（个）数的10%，但不少于5个； b、基槽和管沟回填：每层按长度2050m取样1组，但每层不少于1组； c、基坑和室内回填：每层按100-500m2取样1组，但每层不少于1组； d、场地平整填方。每层按400900m2取样1组，但每层不少于1组。 （2）

38、灌砂或灌水法的所取数量可适当减少。 2、依据XX省标准地基处理技术规范取样 （1）整片垫层 a、面积300m2时。环刀法为3050m2布置一个；贯入法为1015m2布置一个。 b、面积300m2时。环刀法为50100m2布置一个；贯入法为2030m2布置一个。 （2）条形基础下垫层 a、参照整片垫层要求。 b、环刀法每20m至少布置一个；贯入法每5m至少一个。 （3）单独基础下垫层 a、参照整片垫层要求。 b、每个单独基础下垫层不少于两个测点。 （备注： 1、现场取样必须是在见证人的监督下，由取样人员按要求在测点处取样，而取样、见证人员、必须时通过资格考核。 2、在见证人员陪同下，送样人应准确

39、填写下述内容。委托单位、工程名称、试验项目、设计要求、现场土样的鉴别名称、夯实方法、测点标高、测点编号、取样日期、取样地点、填单日期、取样人、送样人、见证人以及联系电话等。同时还应附上测点平面图） 八、砼工程 取样方法： （一）主控项目 1、结构混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定： （1）每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次； （2）每工作班拌制的同一配合比的混凝土不足100盘时，取样不少于一次； （3）当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样

40、不少于一次； （4）每一楼层、同一配合比的混凝土，取样不少于一次； （5）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。 检验方法。检查施工记录及试件强度实验报告。 2、对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。 检验方法。检查试件抗渗试验报告。 （二）一般项目 1、后浇带的留置位置应按设计要求和施工技术方案确定。后浇带混凝土浇筑应按施工技术方案进行。监理工程师应全数检查。 检查方法。观察、检查施工记录。 2、混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，

41、并应符合下列规定： （1）应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护； （2）混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d，对掺用缓凝剂型外加剂或有抗渗要求的混凝土，不得少于14d； （3）浇水次数应能保持混凝土处于湿润状态；混凝土养护用水应与拌制用水相同； （4）采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑料布内有凝结水； （5）混凝土强度达到1.2n/mm2前，不得在其上踩踏或安装模板及支架。 备注： 1、当日平均气温低于5时，不得浇水； 2、混凝土表面不便浇水或使用塑料布时，宜涂刷养护剂； 3、对大面积混

42、凝土的养护，应根据气候条件按施工技术方案采取控温措施。 检查数量。全数检查。 检验方法。观察，检查施工记录。 1条回答 2012-02-2619：02新州汉河|八级资料员工作流程第一部分：开工前资料 1、中标通知书及施工许可证 2、施工合同 3、委托监理工程的监理合同 4、施工图审查批准书及施工图审查报告 5、质量监督登记书 6、质量监督交底要点及质量监督工作方案 7、岩土工程勘察报告 8、施工图会审记录 9、经监理（或业主）批准所施工组织设计或施工方案 10、开工报告 11、质量管理体系登记表 12、施工现场质量管理检查记录 13、技术交底记录 14、测量定位记录第二部分质量验收资料 1、地基验槽记录 2、基桩工程质量验收报告 3、地基处理工程质量验收报告 4、地基与基础分部工程质量验收报告 5、主体结构分部工程质量验收报告 6、特殊分部工程质量验收报告 7、线路敷设验收报告 8、地基
