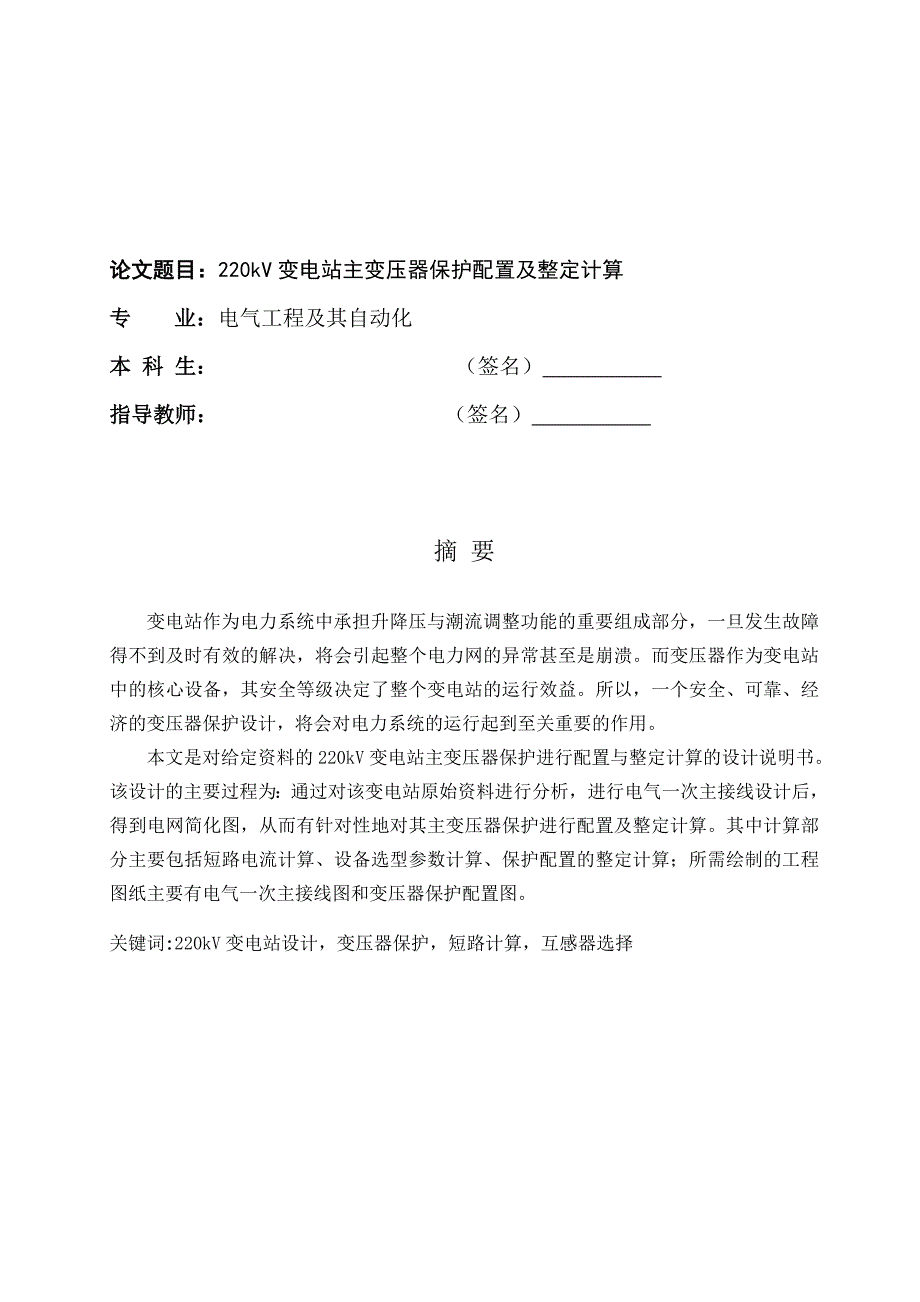

1、论文题目:220kV变电站主变压器保护配置及整定计算专 业:电气工程及其自动化本 科 生: (签名) 指导教师: (签名) 摘 要变电站作为电力系统中承担升降压与潮流调整功能的重要组成部分,一旦发生故障得不到及时有效的解决,将会引起整个电力网的异常甚至是崩溃。而变压器作为变电站中的核心设备,其安全等级决定了整个变电站的运行效益。所以,一个安全、可靠、经济的变压器保护设计,将会对电力系统的运行起到至关重要的作用。本文是对给定资料的220kV变电站主变压器保护进行配置与整定计算的设计说明书。该设计的主要过程为:通过对该变电站原始资料进行分析,进行电气一次主接线设计后,得到电网简化图,从而有针对性地

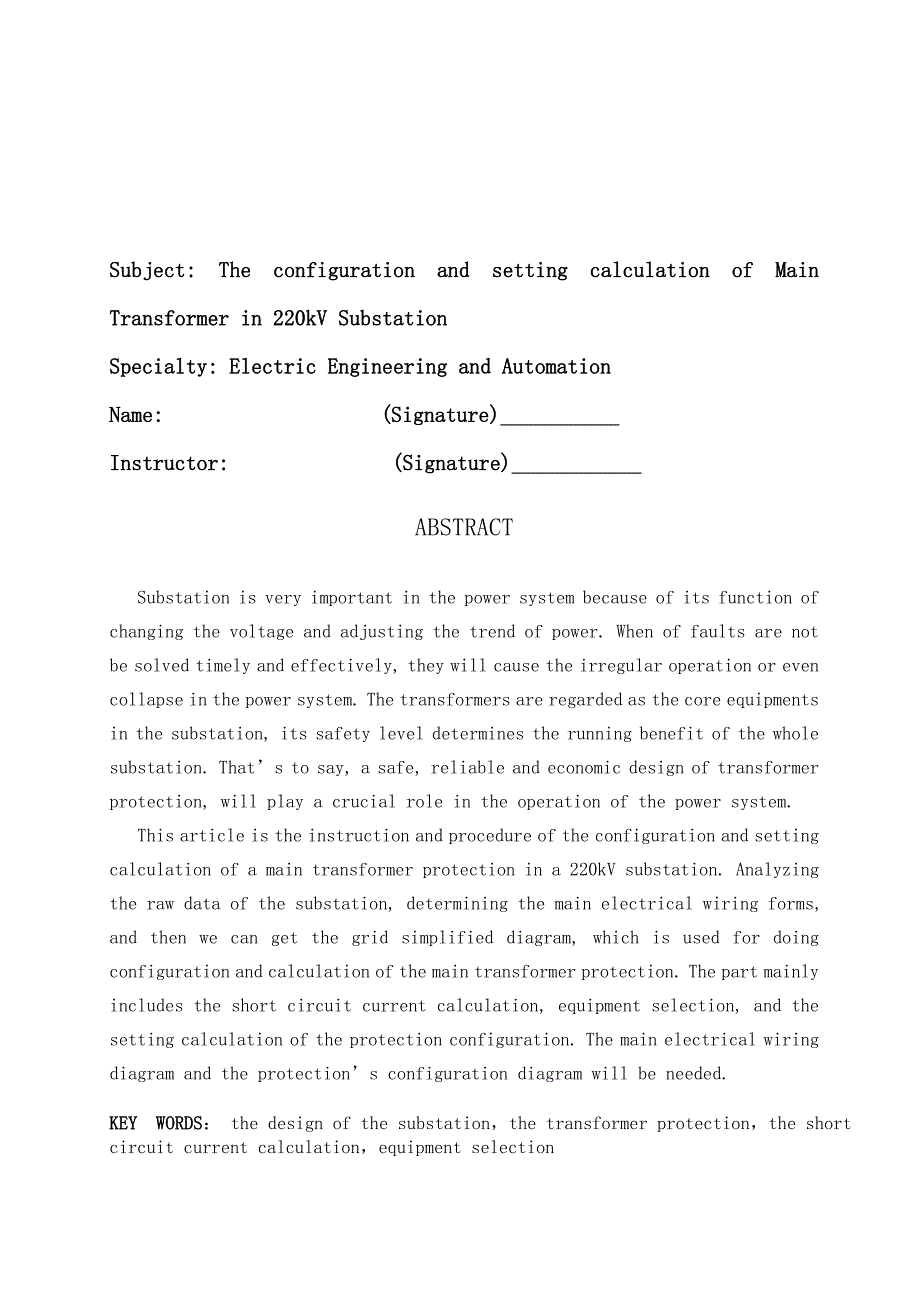

2、对其主变压器保护进行配置及整定计算。其中计算部分主要包括短路电流计算、设备选型参数计算、保护配置的整定计算;所需绘制的工程图纸主要有电气一次主接线图和变压器保护配置图。关键词:220kV变电站设计,变压器保护,短路计算,互感器选择Subject: The configuration and setting calculation of Main Transformer in 220kV SubstationSpecialty: Electric Engineering and Automation Name: (Signature) Instructor: (Signature) ABSTRA

3、CT Substation is very important in the power system because of its function of changing the voltage and adjusting the trend of power. When of faults are not be solved timely and effectively, they will cause the irregular operation or even collapse in the power system. The transformers are regarded a

4、s the core equipments in the substation, its safety level determines the running benefit of the whole substation. Thats to say, a safe, reliable and economic design of transformer protection, will play a crucial role in the operation of the power system.This article is the instruction and procedure

5、of the configuration and setting calculation of a main transformer protection in a 220kV substation. Analyzing the raw data of the substation, determining the main electrical wiring forms, and then we can get the grid simplified diagram, which is used for doing configuration and calculation of the m

6、ain transformer protection. The part mainly includes the short circuit current calculation, equipment selection, and the setting calculation of the protection configuration. The main electrical wiring diagram and the protections configuration diagram will be needed.KEY WORDS: the design of the subst

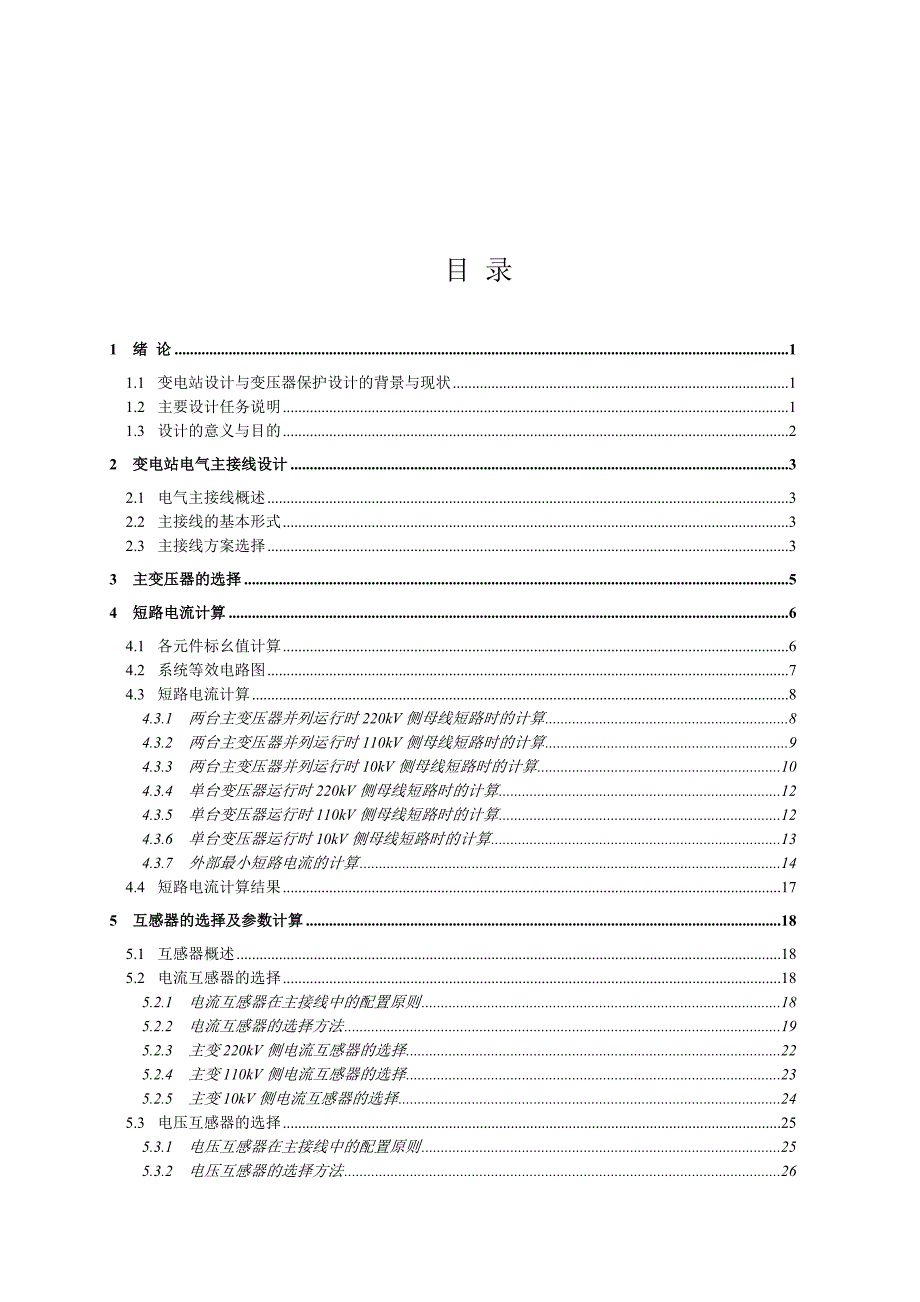

7、ation,the transformer protection,the short circuit current calculation,equipment selection目 录1 绪 论11.1 变电站设计与变压器保护设计的背景与现状11.2 主要设计任务说明11.3 设计的意义与目的22 变电站电气主接线设计32.1 电气主接线概述32.2 主接线的基本形式32.3 主接线方案选择33 主变压器的选择54 短路电流计算64.1 各元件标幺值计算64.2 系统等效电路图74.3 短路电流计算84.3.1 两台主变压器并列运行时220kV侧母线短路时的计算84.3.2 两台主变压器并列

8、运行时110kV侧母线短路时的计算94.3.3 两台主变压器并列运行时10kV侧母线短路时的计算104.3.4 单台变压器运行时220kV侧母线短路时的计算124.3.5 单台变压器运行时110kV侧母线短路时的计算124.3.6 单台变压器运行时10kV侧母线短路时的计算134.3.7 外部最小短路电流的计算144.4 短路电流计算结果175 互感器的选择及参数计算185.1 互感器概述185.2 电流互感器的选择185.2.1 电流互感器在主接线中的配置原则185.2.2 电流互感器的选择方法195.2.3 主变220kV侧电流互感器的选择225.2.4 主变110kV侧电流互感器的选择2

9、35.2.5 主变10kV侧电流互感器的选择245.3 电压互感器的选择255.3.1 电压互感器在主接线中的配置原则255.3.2 电压互感器的选择方法266 主变压器保护286.1 概述286.1.1 变压器的故障及不正常运行状态286.1.2 变压器保护装设的原则296.2 瓦斯保护316.2.1 设置原则316.2.2 动作原理326.2.3 瓦斯保护的整定346.3 纵联差动保护356.3.1 纵联差动保护的原理356.3.2 BCH-2型纵联差动保护的整定计算366.3.3 BCH-1型纵联差动保护的整定计算426.4 相间故障后备保护466.4.1 变压器的过电流保护466.4.

10、2 变压器的复合电压起动过电流保护496.5 接地故障后备保护516.6 过负荷保护546.7 过励磁保护546.8 变压器保护配置结论557 结论与展望57致 谢58参考文献591 绪 论1.1 变电站设计与变压器保护设计的背景与现状随着经济的发展,尤其是计算机及网络技术的发展,电力系统的变电技术也有了新的飞跃。我国变电站设计也出现了一些新的趋势。其主要表现为:1、变电站接线方案趋于简单;2、大量采用新的电气一次设备。而由此也使得我国变电站朝着数字化、装配化、智能化、自动化大力发展。而随着科学技术的不断发展,变电站综合自动化(无人值班变电站)也必将最终完全取代传统的变电站二次系统。随着科学技

11、术的发展,变压器保护也从传统的电磁继电式朝着数字微机化的方向转变。特别是数字信号处理器的出现,为变压器外部数据的采集与分析提供了更有效的工具。这样不仅能够提高微机型保护的速度和精度,还为变压器保护提供了一个新的设计思想,使得原本复杂的算法能够在保护装置中实现。现代数学工具如:模糊理论、小波分析和神经网络等理论越来越多的融入到了变压器保护当中,一方面为传统的变压器保护提供了更多的解决方法,另一方面,可以提高变压器保护“智能化”的程度。而与此同时,变压器保护装置中新的传感元件和测量元件的投入,对变压器的故障诊断及预测,运行状态的监测与分析提供了更为可靠有效的操作方法。大型电力变压器的继电保护从电磁

12、型、整流型、晶体管型、集成电路型发展到了微机时代。计算机与信号处理技术、通信技术的飞速发展,以及计算机网络的功能日益增强,将促成微机保护的更进一步发展。而新的测量技术,保护算法的不断完善,也将为变压器保护的智能化、自动化提供更为广阔的发展空间。1.2 主要设计任务说明本次设计任务主要是对给定资料的220kV变电站主变压器保护进行配置及整定计算,所以对于变电站一次只做初步设计,具体设计成品能满足二次保护整定计算即可。本次设计中,一次设计任务有:220kV变电站电气主接线设计,主变压器的选择,互感器的配置;二次设计任务有:主变压器主保护(瓦斯保护、纵联差动保护)的配置与计算,相间后备保护、接地后备

13、保护的配置与计算,以及变压器其他保护的配置。目前针对上述设计任务而言,国内已经有了很成熟的技术。设计者所需要做的,便是按照规程要求,对多种设计方案比较选择,最终得出能够经济、可靠的保护方案。1.3 设计的意义与目的变电站作为电力系统中的重要组成部分,直接影响电力系统的安全与经济运行。其主要担负电网运行中的“变”,即升、降压功能,对电网远距离输电、配电等起着不可或缺的作用。变电站就其在电力系统中的地位和作用,可分为枢纽变电站、中间变电站、地区变电站。而根据变电站电压等级及种类不同,对其电气主接线的可靠性、经济性等要求也不尽相同。从而,针对变电站具体情况设计最为合适的电气主接线尤为重要。合理的主接

14、线方案,对保证变电站设计方案的安全、灵活、经济都有着重要的意义。这样就决定了变电站的电气主接线设计是变电站设计中最为关键的一环。而电力系统是我国经济的重要能源部门,变电站设计更是电力工业建设中必不可少的一个项目。电力变压器(主变)是变电站中的重要电气设备,其高压侧以交换潮流为主,起系统交换功率的作用,或使长距离输电线路分段;低压侧降压供给当地用电或低电压等级母线。一旦主变压器发生故障得不到恰当、及时的处理将导致变电站停电,从而引起整个区域电网解列。同时大容量的电力变压器本身也是十分贵重的设备。因此应根据变压器容量和电压等级及其重要程度,装设性能良好、动作可靠的继电保护装置。而在电力系统中,变压

15、器一个完善合理的保护配置可使变压器更安全、稳定、经济运行,从而使电力网能够更可靠地发挥其作用,最终保证国民生产的经济效益。通过本次给定变电站相关资料,从而对其主变保护进行配置整定的设计,将使设计者对变电站、变压器保护等知识有更深一步的了解。同时可以使设计者认识到当理论与实际相结合时,必须充分考虑各方面因素。而更重要的是,专业、细致的设计思考,一旦付诸实施,其所直接影响的便是经济效益。这样的科学研究(设计),必将能培养设计者运用理论,联系实际,分析问题,从而解决问题的能力。2 变电站电气主接线设计2.1 电气主接线概述电气主接线又称为电气一次接线,它是将电气设备以规定的图形和文字符号,按电能生产

16、传输、分配顺序及相关要求绘制的单相接线图。主接线代表了发电厂或变电站高电压、大电流的电气部分主体结构,是电力系统网络结构的重要组成部分。电气主接线的优劣直接决定了电力系统能否经济、可靠、安全运行。另外,电气主接线的设计,将对其二次保护装置、电气设备的选型、安全自动装置的设计,以及其工控方式起到决定性的作用。因此,主接线设计必须经过技术与经济的充分论证比较,综合考虑各个方面的影响因素,最终得到实际工程确认的最佳方案。2.2 主接线的基本形式主接线的基本接线形式就是主要电气设备常用的几种接线方式,以电源和出线为主体。在进出线数较多时(一般超过4回),采用母线作为中间环节,可使接线简单清晰,运行方

17、便,有利于安装和扩建。有汇流母线的接线形式概括地可分为单母线接线和双母线接线两大类;无汇流母线的接线形式主要有桥形接线、角形接线和单元接线等。2.3 主接线方案选择给定变电站原始资料如下:拟建变电站为220kV中间变电站,安装两台180MVA变压器;220kV出线6回;110kV出线10回;10kV出线12回;220kV出线负荷均为360MVA;110kV出线负荷均为100MVA;10kV出线负荷均为8.6MVA;每台主变压器低压侧安装所用变压器一台(选用油浸曲折变),容量为400kVA;安装所用备用变压器一台(油浸变),其高压侧电源由变电站外通过10kV架空线路提供。220kV出线以及110

18、kV出线均为架空出线;10kV出线为电缆出线;气象资料:年平均气温: 21.2 极端最高气温: 39.3 极端最低气温: -3.8 根据220kV500kV变电所设计技术规程DL/T 5218-2005 7.1.4:220kV变电所中的220kV配电装置,当在系统中居重要地位、出线回路数位4回及以上时,宜采用双母线接线;当出线和变压器等连接元件总数为1014回时,可在一条母线上装设分段断路器,15回及以上时,在两条主母线上装设分段断路器。由此可得,本设计中220kV侧配电装置选用双母线接线形式。根据220kV500kV变电所设计技术规程DL/T 5218-2005 7.1.4:220kV变电所

19、中的110kV、66kV配电装置(或35kV配电装置),当出线回路数在6回以下时(或47回时)宜采用单母线或单母线分段接线,6回及以上时(或8回及以上时),宜采用双母线接线。采用双母线或单母线接线的110220kV配电装置,当断路器为少油型时,除断路器有条件停电检修外,应设置旁路母线。当110kV出线回路数为6回及以上,220kV出线为4回及以上时,可设置专用旁路断路器。本设计中,均采用断路器,由此可得110kV配电装置侧选用双母线接线形式。根据单母线分段的配置原则:当变电站有两台主变压器时的610kV配电装置宜采用单母线分段接线。由此可得,本设计中10kV侧配电装置选用单母线分段接线形式。根

20、据上述设计原则可最终得出该变电站的电气一次主接线图,具体图样见附录。3 主变压器的选择根据220kV500kV变电所设计技术规程DL/T 5218-2005 7.2及给定原始资料,选定本变电站主变压器为两台额定容量为180MVA,可带负荷调压的三相风冷强迫油循环三绕组节能型变压器。主变压器的技术参数如下所示:型号:SPFS7-180000/220额定容量(MVA):180额定电压:kV容量比:180/180/90MVA短路电压:,绕组接线组别:YN,yn0,d11该变压器高压侧中性点直接接地,中压侧中性点经隔离开关接地,低压侧不接地。变压器绝缘等级为分级绝缘,中性点冲击耐压为400kV,工频耐

21、压为200kV。4 短路电流计算4.1 各元件标幺值计算原始资料:取基准容量MVA,kV,kV,kV 主变压器容量为:180/180/90MVA , 额定电压:kV 绕组接线组别为:YN,yn0,d11 系统阻抗:归算至220kV侧母线:; 归算至110kV侧母线:;求主变各绕组电抗标幺值: 所以,220kV侧电抗(线路)标幺值:110kV侧电抗(线路)标幺值:10kV侧电抗(线路)标幺值:该系统存在两种运行方式:两台变压器单台运行和两台变压器并列运行。现分别就两种运行方式的短路电流进行计算。本设计的主要目的是做变压器保护整定计算,因此,短路电流计算需做如下说明:(1)所求短路电流为流过变压器

22、各侧保护装置的短路电流。其目的是:对变压器各侧电流互感器进行选型配置;计算变压器各侧保护装置的动作电流;对变压器后备保护进行灵敏系数校验。(2)短路点的选择。因为上述目的,选取变压器各侧出口(即与变压器各侧相连的母线)处以及出线末端为短路点。记220kV侧出口母线处为短路点d1,出线末端为短路点d4;记110kV侧出口母线处为短路点d2,出线末端为短路点d5;记10kV侧出口母线处为短路点d3,出线末端为d6。(3)本设计中,短路电流计算属于实际工程计算,为简化计算,在满足工程要求的前提下,在算法中对系统元件模型和标幺参数计算作简化处理:在元件模型方面,忽略变压器和输电线路的电阻,不计输电线路

23、的电容,略去变压器的励磁电流,负荷忽略不计;在标幺参数计算方面,忽略各元件的额定电压和相应电压级平均额定电压的差别,即所有变压器的标幺变比都等于1。4.2 系统等效电路图两台变压器并列运行时,其等效电路图为:图4.1 两台变压器并列运行时等效电路图单台变压器运行时,其等效电路图为:图4.2 两台变压器单列运行时等效电路图4.3 短路电流计算4.3.1 两台主变压器并列运行时220kV侧母线短路时的计算d1点短路时,分别流过变压器高、中、低压三侧的短路电流。其简化过程如图4.3所示。d1短路时,流过变压器高压侧的三相短路电流为:(kA)流过变压器中压测的电流与高压侧相同(标幺值)。而低压侧因为接

24、负荷,d1短路时不提供短路电流,所以流过低压侧的短路电流为0,即:(kA)图4.3 d1点发生三相短路时电路化简图4.3.2 两台主变压器并列运行时110kV侧母线短路时的计算d2发生短路时,分别计算流过变压器高、中、低压三侧的短路电流。其简化过程如图4.4所示。d2短路时流过变压器高压侧的短路电流为(kA)流过变压器中压测的电流与高压侧相同(标幺值)。而低压侧因为接负荷,d2短路时不提供短路电流,所以流过低压侧的短路电流为0,即:(kA)图4.4 d2点发生三相短路时电路化简图4.3.3 两台主变压器并列运行时10kV侧母线短路时的计算d3发生短路时,计算流过变压器低压侧的短路电流。其简化过

25、程如图4.5所示。图 4.5 d3点发生三相短路时电路化简图流过变压器低压侧的短路电流为:(kA)4.3.4 单台变压器运行时220kV侧母线短路时的计算点d1发生短路时,分别计算流过变压器高、中、低压三侧的短路电流。其简化过程如图4.6所示。图4.6 单台变压器运行d1短路时电路化简图d1短路时,流过变压器高压侧的电流为:(kA)流过变压器中压测的电流与高压侧相同。而低压侧接负荷,d1短路时不提供短路电流,所以流过低压侧的短路电流为0,即:(kA)4.3.5 单台变压器运行时110kV侧母线短路时的计算点d2发生短路时,分别计算流过变压器高、中、低压三侧的短路电流。其化简过程如图4.7所示。

26、图4.7 单台变压器运行d2短路时电路化简图d2短路时流过变压器高压侧的短路电流:(kA)流过变压器中压侧的电流与高压侧相同。低压侧接负荷,d2短路时不提供短路电流,所以流过低压侧的短路电流为0。即:(kA)4.3.6 单台变压器运行时10kV侧母线短路时的计算d3短路时,计算流过变压器高、中、低压三侧的短路电流。其简化过程如图4.8。图4.8 单台变压器运行d3短路时电路化简图流过点d3的三相短路电流为(kA)d3短路时流过变压器高压侧的短路电流:(kA)流过变压器中压侧的短路电流:(kA)流过变压器低压侧的短路电流:(kA)4.3.7 外部最小短路电流的计算为了校验保护装置的灵敏系数,需求

27、出变压器差动保护范围内短路时,流过保护的最小短路电流。即系统最小运行方式下,线路出口侧发生两相金属性短路时的短路电流。两台变压器并列运行时,计算220kV侧出口处发生两相短路时的正、负序阻抗:变压器单台运行时,计算220kV侧出口处发生两相短路时的正、负序阻抗:比较可得单台变压器运行时,整个系统的等值阻抗较大。所以选择单台变压器运行方式为其最小运行方式。220kV侧出口处发生两相金属性短路时的短路电流(kA)110kV侧出口处发生两相短路时的正、负序阻抗:110kV侧出口处发生两相金属性短路时的短路电流为:(kA)10kV侧出口处发生两相短路时的正、负序阻抗等于d3短路时的网络阻抗:10kV侧

28、出口处发生两相金属性短路时的短路电流为:(kA)以上所求短路电流还可作近后备保护灵敏度校验用。现仍需计算校验远后备保护的灵敏性需要的线路末端的两相短路电流。同理,计算只有一台变压器运行时的短路电流。220kV侧出线末端处发生两相金属性短路时的短路电流:单台变压器运行时,计算220kV侧出线末端发生两相短路的正、负序阻抗:(kA)单台变压器运行时,计算110kV侧出线末端发生两相短路时的正、负序阻抗:110kV侧出线末端发生两相金属性短路时的短路电流为:(kA)单台变压器运行时,10kV侧出线末端发生两相短路时的正、负序阻抗等于d3短路时的网络阻抗加上10kV出线的线路阻抗:10kV侧出线末端发

29、生两相金属性短路时的短路电流为:(kA)4.4 短路电流计算结果短路电流计算结果见表4-1。表4-1 短路电流计算结果母线电压等级及短路点标号220kV(d1)110kV(d2)10kV(d3)变压器运行方式并列单台并列单台并列单台变压器出口短路时流过变压器高压侧的短路电流(kA)0.6661.10633.0804.18731.474变压器出口短路时流过变压器中压侧的短路电流(kA)0.6661.10633.0804.18726.047变压器出口短路时流过变压器低压侧的短路电流(kA)000049.18244.272变压器出口侧发生两相短路时的短路电流(最小运行方式)(kA)0.9583.62

30、638.341出线末端发生两相短路时的短路电流(最小运行方式)(kA)0.8551.80511.4915 互感器的选择及参数计算5.1 互感器概述互感器是电力系统中测量仪表、继电保护等二次设备获取电气一次回路信息的传感器。互感器将高电压、大电流按比例变成低电压(100V、V)和小电流(5A、1A),其一次侧接在一次系统,二次侧接测量仪表与继电保护装置等。为了确保工作人员在接触测量仪表和继电保护装置时的安全,互感器的每一个二次绕组必须有一可靠的接地,以防绕组间绝缘损坏而使二次部分长期存在高电压。互感器包括电流互感器和电压互感器两大类,结构上主要是电磁式的。此外,电容式电压互感器在超高压系统中被广

31、泛应用。非电磁式的新型互感器(如电子式互感器、光电式互感器)尚未进入广泛的工业实用阶段。5.2 电流互感器的选择本设计中电流互感器均采用电磁式电流互感器,其工作原理与变压器相似。其特点有以下两点:(1)电流互感器一次绕组串联在电路中,并且匝数很少,故一次绕组中的电流完全取决于被测电路的负荷电流,而与二次电流大小无关。(2)电流互感器二次绕组所接仪表的电流线圈阻抗很小,所以正常情况下电流互感器在近于短路状态下运行。5.2.1 电流互感器在主接线中的配置原则(1)为了满足测量和保护装置的需要,在发电机、变压器、出线、母线分段及母联断路器、旁路断路器等回路中均设有电流互感器。对于中性点直接接地系统,

32、一般按三相配置;对于中性点非直接接地系统,依据保护、测量与电能计量要求按二相或三相配置。(2)保护用电流互感器的装设地点应按尽量消除主保护装置的死区来设置。如有两组电流互感器,应尽可能设在断路器两侧,使断路器处于交叉保护范围之中。(3)为了防止电流互感器套管闪络造成母线故障,电流互感器通常布置在断路器的出线侧或变压器侧,尽可能不在紧靠母线侧装设电流互感器。(4)为了减轻内部故障对发电机的损伤,用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。为了便于分析和在发电机并入系统前发现内部故障,用于测量仪表的电流互感器宜装在发电机中性点侧。5.2.2 电流互感器的选择方法电流互感器的选择

33、主要考虑以下几点:参数选择、种类和型式选择、一次回路额定电压和电流的选择、准确级和额定容量的选择、热稳定和动稳定校验。1.参数选择 电流互感器应按表5-1所列技术条件选择,并按表中使用环境条件校验。表5-1 电流互感器的参数选择项 目 参 数技术条件正常工作条件一次回路电压、电流,二次回路电流,二次侧负荷,准确度等级,二次级数量,机械荷载短路稳定性动稳定倍数、热稳定倍数承受过电压值力绝缘水平、泄露比距环境条件环境湿度、最大风速、相对湿度、污秽、海拔高度。地震烈度电流互感器的二次额定电流有5A和1A两种,一般弱电系统用1A,强电系统用5A,当配电装置距离控制室较远时也可考虑用1A。二次级的数量决

34、定于测量仪表、保护装置和自动装置的要求。一般情况下,测量仪表与保护装置分别接于不同的二次绕组,避免相互影响。2.种类和型式的选择选择互感器时,应根据安装地点(如屋内、屋外)和安装方式(如穿墙式、支持式、装入式等)选择其型式。320kV屋内配电装置的电流互感器,应采用瓷绝缘或树脂浇注绝缘结构;35kV及以上配电装置宜采用油浸瓷箱式绝缘结构的独立式电流互感器;有条件安装于断路器或变压器瓷套管内,且准确级满足要求时,应采用廉价、动热稳定性好的套管式电流互感器。3.一次回路额定电压和电流的选择一次回路额定电压和电流应满足,测量用电流互感器的一次额定电流不应低于回路正常最大负荷电流,且应尽可能比电路中的

35、正常工作电流大1/3左右,以保证测量仪表在正常运行时,指示在刻度标尺的3/4最佳位置,并且过负荷时能有适当提示。4.准确级和额定容量的选择为了保证测量仪表的准确度,互感器的准确级不得低于所供测量仪表的准确级。对测量精确度要求较高的大容量发电机和变压器、系统干线、发电企业上网电量、电网或供电企业之间的电量交换的关口计量点,宜用0.2级;装于重要回路(如中小型发电机和变压器、调相机、厂用馈线、有收费电能计量的出线等)中的互感器,准确级应采用0.20.5级;对供运行监视、100MW及以下发电机组的厂用电、较小用电负荷以及供电企业内部考核经济指标分析的电能表和控制盘上仪表,其电流互感器应为0.51级。

36、当所供仪表要求不同准确级时,应按相应最高级别来确定电流互感器的准确级。表5-2所示仪表与配套的电流互感器的准确等级。5-2 仪表与配套电流互感器的准确等级指示仪表计量仪表仪表准确等级电流互感器准确等级仪表准确等级电流互感器准确等级有功功率表无功功率表0.50.50.21.00.11.00.50.52.00.2或0.2S1.51.01.02.00.5或0.5S2.51.02.03.00.5或0.5S互感器按选定准确级所规定的额定容量应大于或等于二次侧所接负荷,即 (5-1)式中:、分别为二次侧回路中所接仪表和继电器的电流线圈电阻(忽略电抗);为接触电阻,一般可取0.1;为连接导线电阻。5.热稳定

37、和动稳定校验(1)只对本身带有一次回路导体的电流互感器进行热稳定校验。电流互感器热稳定能力常以1s允许通过的热稳定电流或一次额定电流的倍数来表示,热稳定校验式为 (5-2)(2)动稳定校验包括由同一相的电流相互作用产生的内部电动力校验,以及不同相的电流相互作用产生的外部电动力校验。显然,多匝式一次绕组主要经受内部电动力;单匝式一次绕组不存在内部电动力,则电动力稳定性为外部电动力决定。内部动稳定校验式为 (5-3)式中:、分别为电流互感器的动稳定电流及动稳定电流倍数,由制造厂提供。外部动稳定校验式为 (5-4)式中:为作用于电流互感器瓷帽端部的允许力,由制造厂提供;为电流互感器出线端至最近一个母

38、线支柱绝缘子之间的跨距;为相间距离;0.5为系数,表示互感器瓷套端部承受该跨上电动力的一半。此外,选用母线型电流互感器时,应注意校核窗口尺寸。在变电站中,需在变压器各侧出口处、中性点接地线上、母线出线上等地方装设多组电流互感器。而本次设计主要是针对变压器保护,因此只对变压器三侧纵联差动保护用电流互感器进行选型。其选择过程如下。5.2.3 主变220kV侧电流互感器的选择(1)一次回路额定电压和电流(kV)取值按回路正常最大工作电流确定,则(A)(2)准确级的选择作电流、电能测量用选用0.5准确级;继电保护用,准确级选择5P级。初步选择LB6-220油浸式户外独立式电流互感器,其技术数据如表5-

39、3所示。(3)热稳定校验由表5-3可得1s热稳定电流kA,流过变压器高压侧的最大三相短路电流为31.474kA,则热效应因为,所以该电流互感器热稳定性良好。表5-3 LB6-220电流互感器技术数据型号额定电流比(A)级次组合准确度等级二次负荷10%倍数1s热稳定电流(kA)动稳定电流(kA)准确度等级二次负荷倍数0.55P(VA)LB6-220600/50.5/10P0.250504211010P/10P0.510PP2015(4)动稳定校验。动稳定电流为kA,最大短路冲击电流为kA,那么必然满足,该电流互感器的动稳定性良好。因此,选择主变压器220kV侧保护用电流互感器型号为LB6-220

40、5.2.4 主变110kV侧电流互感器的选择(1)一次回路额定电压和电流(kV)取值按正常最大工作电流确定,则(A)(2)准确级的选择作电流、电能测量用选用准确级0.5;继电保护用,准确级选择5P级。初步选择LCWD-110瓷绝缘户外型差动保护用电流互感器,其技术数据如表5-4所示。(3)热稳定校验由表5-4可知,LCWD-110型电流互感器的热稳定倍数为75,则流过变压器中压侧的最大短路电流为26.047kA,则由计算得,符合热稳定要求。(4)动稳定校验该型号的电流互感器动稳定性也满足要求。因此选择主变110kV侧保护用电流互感器的型号为LCWD-110。表5-4 LCWD-110电流互感

41、器技术数据型号额定电流比(A)级次组合准确度等级二次负荷10%倍数1s热稳定倍数动稳定倍数准确度等级二次负荷倍数0.55P(VA)LCWD-1101200/5D11.22075150D1/D2D21.2150.50.51.25.2.5 主变10kV侧电流互感器的选择(1)一次回路额定电压和电流(kV)取值按回路正常最大工作电流确定,则(A)(2)准确级的选择作电流、电能测量用选择0.5级;继电保护用,准确级选择5P级。初步选择LMCJ-10电流互感器,其技术数据如表5-5所示。(3)热稳定校验由表5-5可知,LMCJ-10型电流互感器的热稳定倍数为75,则流过变压器低压侧的最大短路电流为49.

42、182kA,则由计算得,符合热稳定要求。(4)动稳定校验该型号的电流互感器动稳定性也满足要求。因此选择主变10kV侧保护用电流互感器的型号为LMCJ-10。表5-5 LMCJ-10电流互感器技术数据型号额定电流比(A)级次组合准确度等级二次负荷10%倍数1s热稳定倍数动稳定倍数准确度等级二次负荷倍数0.55P(VA)LMCJ-1010000/51/331.220751301.2151.25.3 电压互感器的选择电力系统中,335kV室内配电装置采用浇注式电磁式电压互感器;110220kV配电装置多采用油浸式电磁式电压互感器;330kV及以上配电装置采用电容式电压互感器。电磁式电压互感器的工作原理和变压器相同,其特点是:(1)容量很小,类似一台小容量变压器,但结构上要求有较高的安全系数;(2)二次测量仪表和继电器的电压线圈阻抗大,电压互感器在近于空载的状态下运行。5.3.1 电压互感器在主接线中的配置原则(1)母线。除旁路母线外,一般工作及备用母线都装有一组电压互感器,用于同期、测量仪表和保护装置。旁路母线上装设电压互感器的必要性,要根据出线同期方式而定。当需
