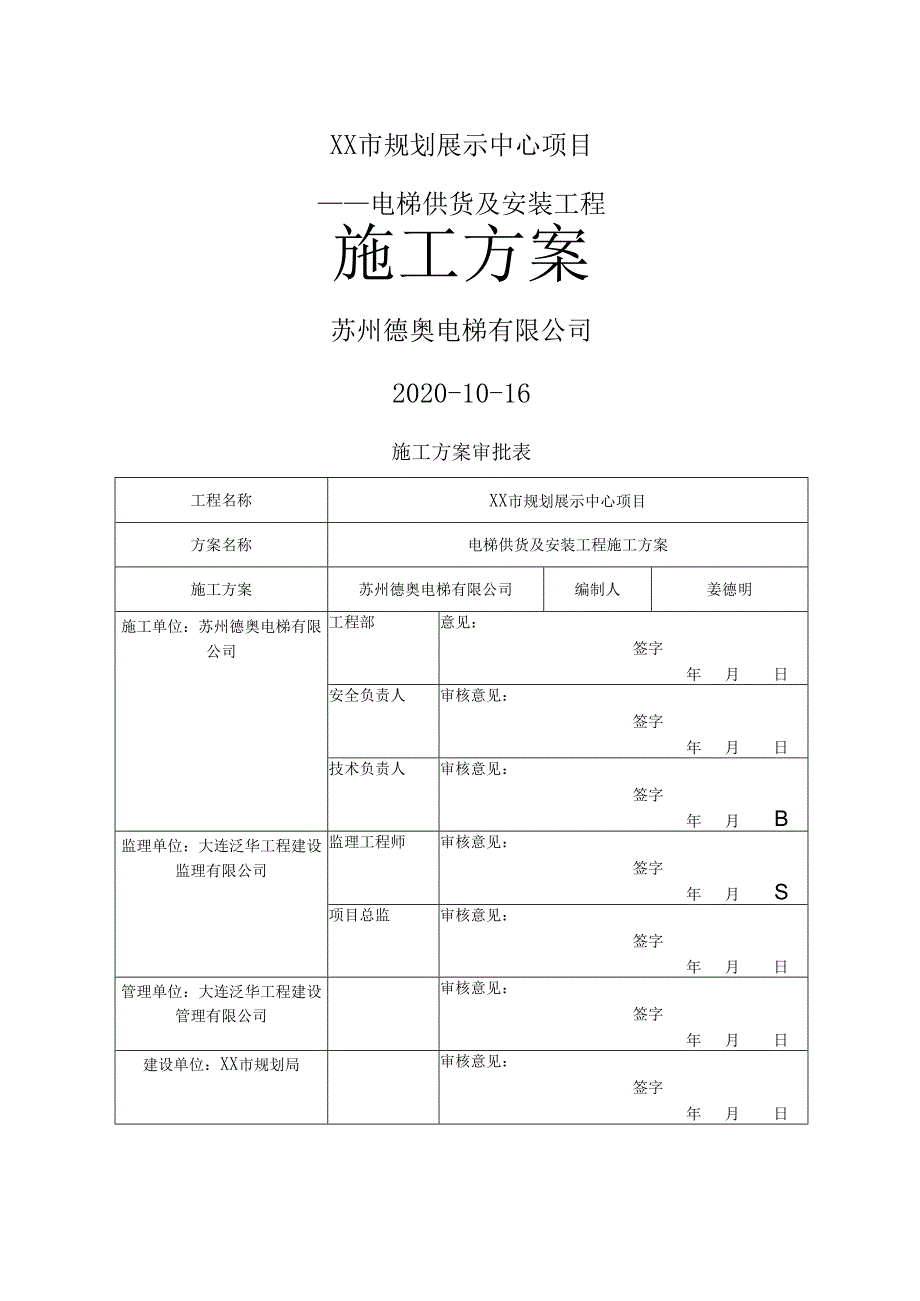

1、XX市规划展示中心项目电梯供货及安装工程施工方案苏州德奥电梯有限公司2020-10-16施工方案审批表工程名称XX市规划展示中心项目方案名称电梯供货及安装工程施工方案施工方案苏州德奥电梯有限公司编制人姜德明施工单位：苏州德奥电梯有限公司工程部意见：签字年月日安全负责人审核意见：签字年月日技术负责人审核意见：签字年月B监理单位：大连泛华工程建设监理有限公司监理工程师审核意见：签字年月S项目总监审核意见：签字年月日管理单位：大连泛华工程建设管理有限公司审核意见：签字年月日建设单位：XX市规划局审核意见：签字年月日目录4二、施工管理人员组织架构5三、施工人员组织情况说明:5四、现场人员职责:5五、电

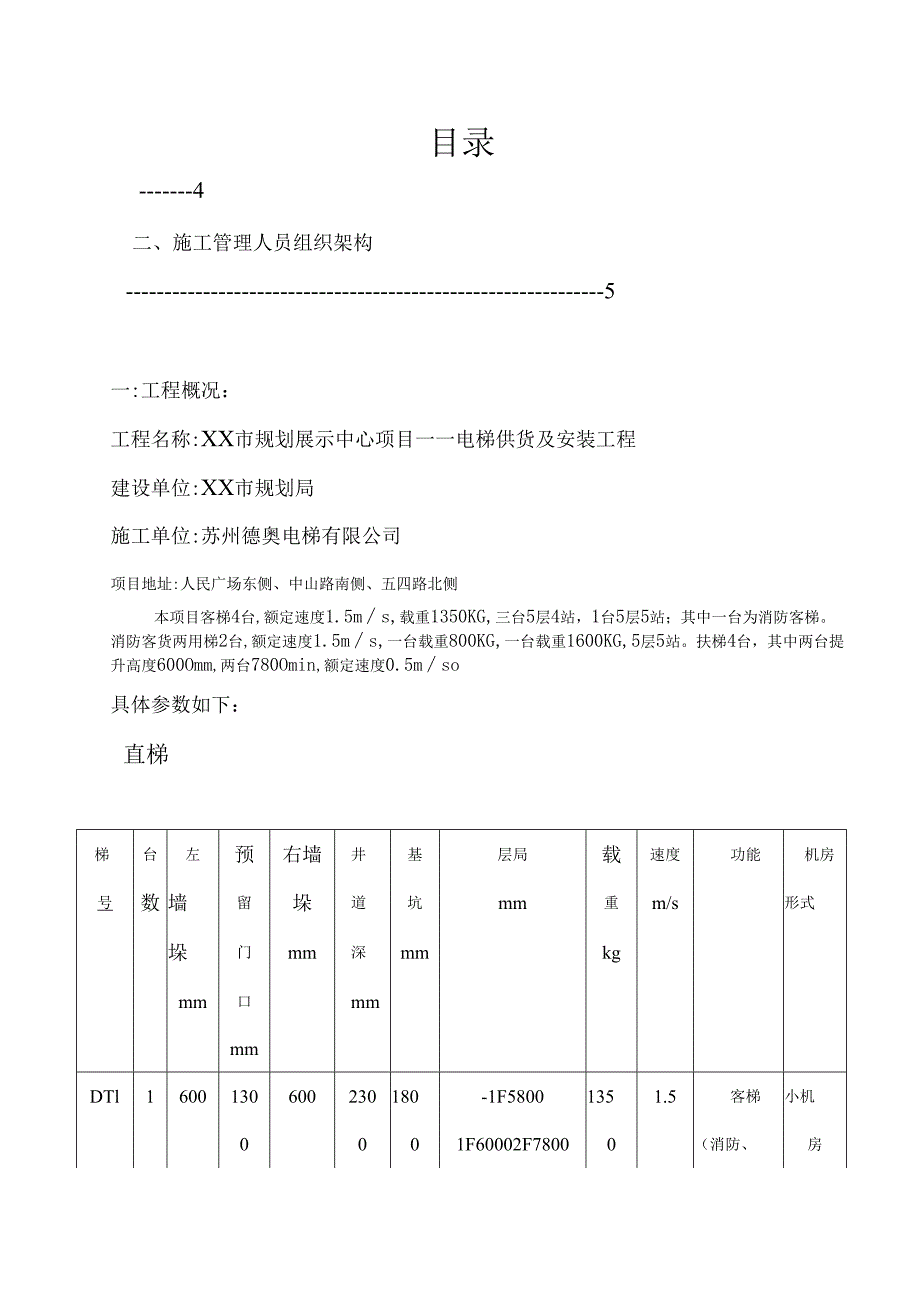

2、梯安装施工方案编制依据:8六、现场勘察8七、土建井道9八、货到场开箱检查9九、安装期间的物料存放:9十、设备吊装9Ha-安全技术交底10十二、施工条-11十三、现场应急方案12十四、常见事故处置:12十五、直梯安装施工工艺14十六、扶梯安装工艺77十七、企业法人营业执照87十八、税务登记证88十九、法定代表人身份证复印件89二十、特种设备安装改造维修许可证90一:工程概况：工程名称:XX市规划展示中心项目一一电梯供货及安装工程建设单位:XX市规划局施工单位:苏州德奥电梯有限公司项目地址:人民广场东侧、中山路南侧、五四路北侧本项目客梯4台,额定速度1.5ms,载重1350KG,三台5层4站，1台
3、5层5站；其中一台为消防客梯。消防客货两用梯2台,额定速度1.5ms,一台载重800KG,一台载重1600KG,5层5站。扶梯4台，其中两台提升高度600Omm,两台780Omin,额定速度0.5mso具体参数如下：直梯梯台左预右墙井基层局载速度功能机房号数墙留垛道坑mm重m/s形式垛门mm深mmkgmm口mmmmDTl1600130600230180-1F58001351.5客梯小机0001F60002F78000（消防、房3F720204F810无障碍）ODT21550130550290180-1F58001351.5客梯小机0OO1F60000（无障房2F7800(不停碍）DT31550
4、130550290180有检修门）1351.5客梯小机-10OO3F720200房DT31550130最大2901804F81001351.5客梯小机-20600OO0房最小550I)T41420no4200220180-1F58008001.5客货两小机OOO1F60002F7800用房3F720204F810（消防）DT5160014060026018001601.5客货两小机OOO0用房（消防）6扶梯梯号台数位置基坑尺寸宽X深X高提升高度mm水平跨度mm额定速度m/s倾斜角度梯级宽度mm扶梯121F2F3400X6600X13006000188500.5301000扶梯222F3F780
5、0211000.53010004工期计划：电梯供货周期60日历天,安装周期50日历天施工管理人员组织架构：工程部经理:项目负责人：卞立新电话：档案员：崔岩电话：技术负责人：直梯安装组长：彭修光电话：扶梯安装组长：牟伟电话：15施工人员组织情况说明：1 .根据工程施工工期的要求,安排项目负责人一名（卞立新）；档案员一名（崔岩）；技术负责人一名（姜德明）；组长3名。安排12名以上技术熟练、工作敬业的安装人员参加该工程的施工,分成3个安装小组（直梯组、扶梯安装组、扶梯吊装组）。2.各小组指定一名组长（直梯组组长彭修光、扶梯安装组组长牟伟、扶梯吊装组组长徐勇），由组长负责本组的施工任务、施工安全和质量
6、控制,每天组长将本班已完成的工作量、质量情况及安全状况进行记录。3、制定详细的工作计划、质量要求及安全注意事项,每组必须完成指定的安装任务才可下班,公司将派质检员和安全员严格检查、监督执行。4、施工过程中，由组长如实填写施工过程中的质量记录，并签字对其安装质量负责。5、公司指定一名专职联络员，负责就施工中的有关事项,及时与甲方进行沟通协调,确保工程进度。6、在施工过程中，公司将指定一名安全员负责施工现场的安全检查,及时排除施工中安全隐患,保证施工的顺利进行。在安装过程中,将以上各措施落实到位,确保施工工期和工程安全、质量要求,确保整个工程的圆满完成。现场人员职责：安装组长职责：安装组长对安装过
7、程中的安全负全责。施工任务下达后,应负责将工地情况、安全事项向员工进行详细传达。负责经常对员工进行安全生产教育；认真督促员工执行安全操作规程和有关规定。每周检查工地设施状况,发现问题、认真整改,负责参加事故的调查处理,做到“三不放过”，及事故原因不分析清不放过；本人和群众没有得到教育不放过；整改措施不落实不放过。安全员职责：安全员对现场的安全负责。经常开展安全宣传活动,对员工详细讲解安全操作方法；负责对新员工进行现场安全技术教育。现场安全员具有否决权,有权纠正违章作业,在遇到安全方面紧急情况时有权下令中断作业,直至采取果断的措施。负责现场事故隐患、工具设备缺陷、劳动保护用品中不正确使用的检查。
8、应确保所有的设备和工作场地都经过定期检查,采取有效的步骤去克服已被发现的所有可能导致伤害或事故的不安全因素,并使这些情况受到监控。安全员日常检查清单:1）电气元件；2）电动、手动工具；3）危险品材料；4）起吊、搬运工具；5）个人劳保用品（绝缘鞋、安全帽、安全带等）；6）起升平台（脚手架、平台、梯子）；7）井道开口；8）仓库；9）工作区域（安全通道）；10）安全装置（安全回路、超载保护等）；ID环境的危害（如气体、烟雾、化学制剂及其他有害物质）；12）其他各类设备。安全员日常检查项目：D工作场所是否清除瓦砾；工作空间是否达到设计要求；安全出口是否畅通无阻；2）仓库是否安全；3）员工是否按规定要求
9、穿戴合格的防护用品；现场是否备有急救箱；4）工地的用火已经熄灭；5）所有的梯子和脚手架等是否有缺陷（变形）或损坏；6）所有的井道是否已经架设了护栏；7）是否已在需要的地方贴上“危险”或“注意”的醒目警告标记；8）所有盖板、脚手架等是否有防护栏（网）或护脚板；9）是否已把有缺陷的工具或设备用明显的标志予以隔离；10）急救电话、医院、救护车、消防队、警察的联系电话、地址等信息是否贴于醒目之处11）是否有未经批准的非公司人员进入工作区域或在工作平台、未完成的电扶梯上逗留或作业。员工职责：积极参加各种安全活动，自觉严格遵守各种安全规章制度,做到“四不”：即不违章作业、不酒后作业、不冒险作业、不野蛮作业
10、要爱护和正确使用工具、劳保用品,每日作好作业点的安全检查和交接班；关心他人安全,要顾及上下、左右、前后。第三条:事故报告流程:发生工伤事故,要抢救伤员、保护现场,并立即报告现场项目经理（包括财产损失）。对工伤事故安装组长必须在24小时内，通过电话或传真上报安装科和公司安委会。如发生重伤,需立即报当地劳动部门。不要与任何未经授权的人谈及事故的发生及详细情况。第四条:对施工中不负责任、玩忽职守、强迫命令、瞎指挥或违章作业所造成重大伤亡事故和严重后果的人要追究责任,直至依法处理。电梯安装施工方案编制依据：本安装工程施工方案中电梯质量与安全控制依据下列文件进行编写，文件包括：1、GB7588-202
11、0电梯制造与安装安全规范：2、GB/T10060-2020电梯安装验收规范：3、GB/T10058-2020电梯技术条件：4、GB/T10059-2020电梯试验方法：5、GB50310-2020电梯工程施工质量验收规范：现场勘察施工前由技术负责人率同施工员和现场施工负责人一起对现场进行全面勘察，主要内容为土建尺寸是否与总布置图相符，如有不符之处立即以书面形式向甲方报告并提出整改意见，以便甲方及时整改。根据现场施工情况及设备分布特点,将积极同总包沟通协商解决施工现场临时库房、施工用电、进货通道、货物堆放场地、垂直运输等问题。土建井道安装前应根据机房井道平面布置图及土建有关图纸测量电梯井道尺寸：
12、深、宽、高、井道垂直度、井道预留孔及预埋件位置、井道底坑深度、顶层高度、提升高度等,如发现不符应立即通知用户及时予以修改。在此基础上,根据实际情况编制施工方案,作好施工的准备工作。货到场开箱检查安装前由施工员、安装负责人会同甲方代表、监理单位,根据装箱清单核对所有的零部件以及安装材料,并做好记录，由双方代表签字认可,若发现缺损件则根据甲方在补缺件单上签字盖章后直接向厂方提出补发。设备清点完入库时，易损件、易丢件要妥善保管，易变形的零部件要放平垫好,暂时不用和不能入库的设备,可在清点完后将箱子封好,入不了库的一定要做好防雨等工作。安装期间的物料存放:4.1物料到场通知甲方、监理单位共同验货。4.
13、2开箱后的物料必须放在室内干爽位置,并与其它分包商或者土建物料分开放置。4.3开箱后的物料如因体积太大而不能存放在室内，应存放于干爽位置并尽快安装。4. 4仓库应设在电梯井道的附近,尽量安排在建筑物的底层、中间和电梯的最高到达层站。5. 5所有电梯机房、仓库、生活住所必须门窗齐全、牢固,严防设备、工具丢失。设备吊装主要设备应在开箱前整箱吊至准确的位置,然后再开箱检查。曳引机、主机大梁、控制柜、曳引绳吊至屋顶；对重架、对重铁轿厢底盘、上下梁、轿厢壁吊至五层楼面；其余如轿厢底盘、上下梁、轿厢壁、厅门、上下坎等以搬运为主,送到地下一层仓库。尽量采用塔吊来进行吊装主要设备较小的部件以搬运为主；若塔吊已
14、拆除,且无可垂直运输的机械设备,可采用从井道内用卷扬机吊至最高层后再从楼梯转移至机房的办法,将主机、控制屏等吊至机房,轿厢等部件吊至最高层存放。吊装前要做好安全准备工作，吊装时工程部的负责人和甲方的人员均要在场,现场施工负责人要预先做好协调联系工作,施工中要注意安全和有关人员的协调配合。安全技术交底电梯安装人员进场前应由工程部负责人及安全员对有关人员进行技术交底：1、严禁酒后或精神恍惚时从事电梯安装作业。2、检查机房门窗应完好,认真清理施工现场,防止杂物落入井道和阻碍交通。并随时框好井道入口的防护栏。3、施工临时用电安全可靠,容量相符。井道内施工照明用电压不得大于36伏。4、进入井道内施工时,
15、不得穿着硬底鞋,必须戴好安全帽、系好安全带,施工人员随身携带的小型工具等要装入工具包或用绳子系好、扣好，以免滑落伤人。施工中严禁在井道内随意向上或向下乱抛材料和工具。5、在井道和脚手架上施工时,须照顾上下左右的其他同志,相互提醒和防范,并注意不要碰井道内的垂线和刚刚用水泥固定好的部件，防止变形和掉落伤人。应尽量避免在井道内垂直交叉作业。6、在井道内使用电动工具时,应戴好绝缘手套,并注意站立位置电动工具应有良好的保护接地,用完后立即切断电源。7、井道内的电焊焊把线,气焊皮管要经常整理,检查有无磨损、拉断、漏气、漏电及打火现象。在进行焊割等动火工作前要向主管部门申报,征得了批准并落实了专人监护后方
16、可进行动火工作,工作完毕后检查现场不存在隐患后方可离去。8、施工中易燃易爆物品如汽油、煤油、油气、氧气、乙烘等要妥善保管，分开存放,远离火源,使用时要注意安全距离。下班后不可零散的留在施工场地上,要送库房统一保管。9、安装使用的吊具、绳索等使用前仔细检查，吊装时核对吊索强度及被吊物重量。在机房进行承重梁、曳引机等设备就位时,要保持距离，防止挤压碰撞。起吊和就位导轨时，除固定导轨的工作人员外,井道内不得停留任何人员，更不得进行其他交叉的安装工作。10、调试过程中应注意的安全操作事项：a、针对工程特点和现场实际情况,编写调试方案,召开一次调试准备会，明确分工、统一指挥。b、配合好调试人员，做好调试
17、前的准备工作和调试中应完成的工作，调试人员不在场时不得对电梯的机械、电气装置和安全回路随意拆除和短接。c、在未切断电源之前,不可更换或修理线路中的元件,不许用手判断线路上是否带电。d、在轿顶工作时,必须装好轿顶防护栏,保证足够的照明,且轿顶安全开关要投入使用。工作人员不可将身体重心移至护栏外,注意站立位置,防止滑落,不能触动传动装置和通电的电气装置。e、特别要注意轿厢和对重交叉时的安全问题。施工条件：为了确保电梯安装施工进度,施工现场必须具备下列条件：1 .电梯井道内杂物、积水清理净。2 .提供施工用电接驳点距离电梯机房越近越好。3 .就近提供便于垂直运输及安装的卸货场地,协助提供电梯材料、零
18、件、工具储存间。施工过程中注意事项：1、各层厅门处,须设防护栏并在显著位置作“注意安全,正在施工”标识。2、必须确保电源的稳定,断电时请及时告知我司。3、电梯厅做地坪必须提前做好防水等准备工作并通知我司。4、电梯地坑须做好防水工作,如有积水需及时排除。5、确保安全快车调试时,厅门四周需土建完成回填工作。完工、调试、政府监督检验验收需具备条件：1、厅门口四周封堵安全可靠2、电源为三项五线正式电，电源供到电梯自带电源箱上接线端。3、机房土建的灌浆和填塞。（机房地面上的开口应当尽可能小,位于井道上方的开口必须采用圈框,此圈框应当凸出地面至少50mm距离钢丝绳30mm）、地面防尘处理完毕。4、五方对讲
19、线为线径不小于0.5的四芯双绞线,从监控室布设止电梯机房控制柜。5、各机房配备两瓶干粉灭火器、机房照明应当好用，还应当至少设置一个2P+PE型电源插座。6、机房门净尺寸800InmX1800mm7、所需资料：电梯行政地址、安全管理员证、维保合同。现场应急方案电梯安装工作是一项危险性较大的工作，需要认真作好安全防护，以保证安装工作顺利进行和设备、人员安全。不慎发生事故后,及时正确的处理可以将损失降低,挽救伤者。针对电梯安装常见事故制定本方案。应急指挥卞立新，当有事故发生时第一时间通知相关领导并就近送往大连医科大学一院。常见事故处置:A.触电事故：1 .发生触电事故时,切不可惊慌失措,首先马上切断
20、电源,使伤者脱离受电源损害状态,常见方法：a.立即将闸刀打开或将插头拔掉，以切断电源；b.用绝缘工具切断电线，以切断电源；c.用绝缘物将电线移掉,使伤者脱离电源。2 .拨打12020电话和通知项目负责人，同时进行人工呼吸和人工胸外心脏挤压法,不要停止,直到急救人员到来。3 .轻伤电击患者可由专人陪同拦车去急救中心检查救治。B.压（砸）伤事故处置：1 .发生压（砸）伤事故时,切不可惊慌失措,检查伤者伤情,马上报告项目安全员和12020中心。2 .如果有大出血现象,应立即采取止血措施,但应注意伤口感染。3 .如果有骨折现象,不要随便移动伤者,要用木板等硬物轻轻抬起伤者放平至安全的地方等待急救人员到
21、来。4 .轻伤患者可由专人陪同拦车去急救中心检查救治。C.摔伤事故处置：1 .发生摔伤事故时,切不可惊慌失措,马上报告项目安全员和12020中心。2 .不要随便移动伤者，要用木板等硬物轻轻抬起伤者放平至安全的地方等待急救人员到来。3 .轻伤患者可由专人陪同拦车去急救中心检查救治。无脚手架安装工艺Scaffold-Iessmethod（安装过程必须严格遵守此安装工艺要求）安装班组长职责:必须持正上岗； 严格遵守DEAO的各项规章制度； 配合项目经理完成工地现场安装管理； 按工期计划会同项目经理共同制定安装计划； 与用户、监理、总包方及其他单位,协调工地管理的一切事宜; 做好卸货点件、开箱点数、部
22、件摆放及保护工作； 认真学习熟悉安装管理流程,安装规范及安装工艺的要求； 负责安装质量的日常检查（自检）； 全面负责跟踪工地安装人员的工地安全及安装质量； 保质、保期按计划完成该项目的安装工作； 配合完成调试、政府验收及维保接收工作； 完成电扶梯的移交工作； 取得用户接收证明及完成用户满意度调查； 配合项目经理收取用户的遗留款项。2、施工现场的安装人员要求：全体员工持证上岗。遵守各项安全操作规程,注意用电安全、放火、防盗等。遵守工地各项纪律,保证文明施工。认真检查各起重设备在确保安全后才能使用。开箱时应核对装相清单并做好记录工作。熟悉电梯土建布置图,尽早做好沟通协调工作。库外货物应堆放整齐并加
23、保护,库内配件摆放整齐符合5S要求。开工前:做好JHA风险评估,机房地面预留孔洞需覆盖,井道层门口都必须安装护网和护栏,其规范和强度符合要求。安装过程:顶层工作平台,轿厢移动平台和头顶保护,卷扬机按规范安装并固定牢固。做到动车前:轿顶急停开关和防脱轨开关起作用，安全钳连动杆机构起作用,检修速度02ms,控制柜内短接线符合WWJSSS标准,对重块已经压紧。熟悉电梯安装工艺要求,严格遵守安装合同中的有关规定,保质、保期在规定时间内完成安装任务。遵守本施工现场的环保要求。一、开工前的准备工作1、施工现场建筑物的要求无脚手架安装工地要求符合以下条件:序号项目内容1电梯规格参数a.有机房电梯b.载重量为
24、800KG、1350KG和1600KGd.对重后置2底坑a.地面干爽,无渗水现象b.清除底坑内杂物3井道a.井道尺寸、提升高度、顶层高度符合图纸要求b.井道壁须平整,无凸出的钢筋和其它杂物C.井道如果是砖墙时,导轨支架和厅门的圈梁位置与数量符合图纸要求d.提供符合DEAO要求的厅门安全护栏（按照合同）4机房a机房大小、高度符合图纸要求，b.机房门能够上锁及标识,机房墙面、地面制作完成c.吊钩或承重梁符合图纸要求d.提供三相五线380V7%动力电源到机房,容量符合设备要求e.机房用户电源箱（永久性）符合国家和DEAO要求f.机房预留孔尺寸、承重墩子、数量位置符合图纸要求5仓库a.有合适的库房,能
25、安全锁闭,地面干爽b.提供库房照明用电c.安排库房保卫、防火措施注意事项:无脚手架安XX省时间,周期短,安装现场必须具备开工条件,表中带为重要协调完成项目！无脚手架安装总示意图无脚手架安装工序准备工作A安装头顶保护装导轨井道防护制作样板调试慢车安装层门机房设备安装底坑设备安装安装其它设备底坑组装龙门架I拼装轿厢安装顶层工作平台快车调试验收移交对重架吊入井道曳引绳、随行电缆悬挂_无脚手架安装工序无脚手架安装专用准备工作T曰制作样板I制作样板放置门口他安装层门护井道防护曳引机定J机房设备安装位安装最底端第1根底坑设备安装导轨底坑组装轿厢龙门架一下梁吊入底坑安装直梁悬挂钢丝动慢车现安装其余导轨安装平
26、层装置安装井道电缆安装上下限位装作用：1）防止杂物落入井道。2）防止安装人员和途径1、厅门护栏和护网必须满足下列条件：a）厅门护栏高度为112020500mm;b）中间护栏高度为450-56Omn1；c）护栏应有足够的强度（可承受90kg外力）d）应有100T50mm高度的踢脚板；2、安全护网可封闭整个厅门口，且可重复利用。a）规格高2500mm、宽180Omm,可把整个厅门遮住3、临时生命线：a）设备必须保证良好的状况和正确的使用；b）全身式安全带、自锁器、生命线必须满足下列要求:c）生命线的悬挂点承载力必须是已知的（至少144Okg）d）生命线需防快口保护。作用:4、a)工作平台:3）用于
27、坠落保护。用做起吊对重架、悬挂钢丝绳、加对重铁;b）如果需要可用于清理井道内杂物。c）5、卷扬机：a）要求能够起吊50Okg以上载重；b）用途起吊重物和电梯部件；c）吊具符合要求500kg卷扬机500kg卷扬机500kg卷扬机提升高度30-100米起吊用具2吨手拉葫芦米长、3T吊索6、头顶保护：注:虽然厅门有防护,仍要防止有异物坠落,伤及安装人员。7、校导轨工具用于导轨的校正工作；校导轨尺校导轨尺轨距卡尺8、开孔水钻：用于机房放线开孔用9、对重架的防晃轮：10、声光报警器三、制作样板和放线1、在机房地面放置样板放架；2、样板架的制作：2.1、 材料可选用厅门踏板封堵间隙的铁条制作。中心口I片t
28、门口实际尺寸t轿厢支架面线6mm孔Im.IF对重支架面线机房放线示意图2.2、 选用30mm宽的铁条,取一段用于厅门，两段用于轿厢导轨,两段用于对重导轨。见图：2.3、 导轨支生珏AW左廿殍架面线离支架面由士左土口由殍的力口3-5mm,两根面线在支架内5-10mm；2.4、轨距方向宽度计算方式是:导轨距+导轨厚度X210mm。2. 5、对重支架面线的宽度为160mm。2.6、 样板架固定在机房内地面上；第一步:用卷尺大致测量好厅门面线的位置,做好记号，用电锤或用水钻22mm以上钻头打两个孔；先把门面样线放下，吊上重锤,先测量井道的垂直度,必须每层厅门口都测量,并记录所测量的尺寸。见图2.7、
29、测量箭头方向，门面线离门口最佳尺寸为IlOmmT30mm,左右尺寸要分中。并联梯、面对面梯放样板示意图2.8、 经过门面线的测量定位；如一次测量尺寸定位是好的，门面线不用移动,根据门面线参照图纸用墨斗弹出轿厢中心和对重中心。（要是门面线有偏差,根据测量数据,可前后左右移位）。2.9、电梯是并联或是面对面的，井道厅门口平面线可以参照电梯厅施工方提供的参考基准线。2.9、当样线位置定位好后,用电锤或水钻22mm以上钻头在定位点上打孔,用6mm膨胀螺丝固定铁条,把样板线捆在重物上放到底坑,然后固定下样板架。3、下样板定位：3.1.下样板选用导轨支架固定在井道壁上,当样线吊锤静止后,用螺丝和扁铁把样线
30、固定在样架上；见图：轿厢导轨样线定位对重导轨样线定位注、电梯导轨安装质量的好坏取决于样板线定位的准确度。如果样板线放置有偏差,导轨就不能被正确的调整,最终导致不良的电梯运行质量。四、固定全封闭的厅门护网1、厅门护网选用有一定强度的尼龙网制作；1.1、规格高2500mm、宽180Omm,可把整个厅门遮住。2、在有厅门护栏的基础上,固定厅门护网；2.1、厅门护网必须使用六棵6mm膨胀螺丝固定，固定要平整、牢固，下端必须粘连地。见图3、每天开工前必须巡检每个层门口,查看厅门护栏是否完好注意事项:井道召唤盒的孔也需要进行全封闭,此项很重要。五、机房设备安装：1、根据土建图,找出主机定位的几个点；2、根
31、据土建图上的尺寸,用墨斗弹出工字钢的位置；3、根据弹出的线条位置摆放工字钢,找好水平,把工字钢焊牢在预埋钢板上；并用钢筋连接焊牢。4、把曳引机和底座连接,安装隔音橡皮,用2T葫芦起吊曳引机；根据找出的曳引机定位点来固定曳引机。绳头板的中心和样板上的定位点前后左右误差在Imm以内。绳头板定位符合要8、求。9、机房内所有设备安装到位符合要求。六、底坑设备安装：1、安装底坑工作平台：1. Is选用国标（I（HJB-707-88）槽钢,长3000mm两根；1.2、铺上50mm厚度的木板若干固定好,用于安装第二档支架和调整导轨,还有拼装轿厢；2、安装底坑第一根导轨；2. 1、安装底坑第一根导轨时,底坑内
32、应无积水,无垃圾。2. 2、当支架安装好后，安装第一根导轨,在导轨的下方垫一块50mm的砖快,当导轨安装效正好后把砖快敲破,安装导轨底座。（导轨底座和导轨底部要有2020Omm的间隙）2. 3、导轨两头都有间隙，可以降低因楼房变形和气候的因数,造成导轨伸缩不良而变形。3、安装底坑爬梯:4、安装龙门架：4.1、在安装龙门架之导轨，放在不影响后4.2、开始拼装龙门架,导靴和安全钳套上螺门架上所有螺丝不须七、安装顶层工作1、选用材料：导轨下方示意图前,先吊入6根轿厢期工作的地方。先把龙门架、上下丝组装好，这时龙拧紧。平台(Io-GB-707-88)槽厚3mm以上的扁铁，定牢度的钢丝绳1.1、选用国标
33、钢，长3000mm两根；1.2、选用宽50mm、长3000mm两根，有一250Omm长四根；1.3、选用5号角铁500mm长两根，1400mm两根；1.4、选用50mm厚度的木板若干,可以铺满井道内的槽钢面;1. 5、选用12mm的膨胀螺丝8棵、12mm连接螺丝12棵。1.6、 选用8号滑拉螺丝4个。2、固定方法：2.1、 从机房吊钩处悬挂一条临时生命线；2.2、 安装人员佩带安全带,用自锁器悬挂在生命线上；2. 3、在厅门口则面离地面60mm-1550mm的高度,在墙的中心各打入一棵膨胀螺丝;500mm长的角铁用膨胀螺丝固定在门洞内侧，140Omln长的角铁用螺丝固定在10号槽钢上；然后安装
34、软绳做平台护栏。2. 7、在井道壁吊环的上方安装一个承重支架,用钢丝绳和滑拉螺丝固定,做二次保护；工作平台安装完毕。2.6、 平台在井道内示意图；八、吊入对重架1、搬运和安装对重架：1.1、把对重架和适量的对重铁搬运到最顶层，；1.2、在对重架上安装滑轮,安装位置是对重轮油嘴面对厅门,在导向轮处安装导靴的位1.3、在机房承重工字钢上安装固定一个2吨的葫芦,把链条放到井道内;1. 4、把对重架抬到厅门口，挂好葫芦,漫漫提升对重架。:顶的度认索长确对架吊用机容脱。注据层高确吊的度保重起好在房易位1.5、 对重架安装完毕示意图：对重架摆放位置对重架摆放位置2、对重架悬挂的高度有两种计算方法：2.1、
35、第一种方法是；按1.0T.75ms基础值是600-800mm,2.0-2.5mm基础值是800-1000mm;计算方式是：基础值+轿厢缓冲距+缓冲器行程土轿厢踏板与低层地平面的高低；通过计算得出的数据就是对重架上最高部件距离井道顶部的实际数据。（列举；600+250+270=112020,此时轿厢踏板和低层标高一致；如果轿厢踏板低于低层标高时就减去低的数据，轿厢踏板高于低层标高时就加高出的数据，）注:该种方法是按标准的顶层高度来计算。2.2、第二种方法是:把实际的底坑深度复制到顶层,也就是在顶层地平标高往下测量出底坑深度；把底坑深度一缓冲器和底座的高度、缓冲距400mm、对重架的加托；通过计算
36、得出的数据就是对重架底部离实际的数据相对平。(列举；1600-(590+300+400+250)=60mm)九、悬挂钢丝绳1、钢丝绳的编号；.2、钢丝绳的安装方法；2.1、取一筒钢丝绳架在架子上,释放出钢丝绳,将绳头从轿厢绳头板1号绳孔从曳引轮孔返回机房,在从导向轮绳孔放下；穿入对重轮返回机房做好一个绳头组件，穿入对重绳头板上1号绳孔；2.2、绳头组件内三角形卡销和钢丝绳要伏帖并拉紧,夹好绳夹。2. 3、钢丝绳穿在对重轮靠墙的绳槽，曳引轮1号绳槽内；2. 4、在往下放的钢丝绳上悬挂个滑轮挂上重物,慢慢往下放钢丝绳，2.5、站在厅门口面对轿厢,把轿顶轮右手侧螺丝拆除,钢丝绳放下后从此穿入轿顶轮；
37、当钢丝绳全部穿入后,螺丝复位并紧固。3、高楼层钢丝绳悬挂方式：4、底楼层钢丝绳制挂方式：f机房钓钩注意事项:箕雕注丝绳电甦耗一起恸时制偏5、在起吊时先把对重架挡绳惮隙放大,麻绳、钢丝绳同时穿入好后月麻绳把钢丝绳拉到机房幽%且合。儿除由层电梯钢丝绳君藤方式育的孔洞,所有绳头组合不用来绳器调整好钢丝绳张为,再制作绳头组合,确保钢丝绳行走方向6、此前轿顶轮“嫄堂块挂板上醺秒螺摩?钢丝绳放下后取出滑轮把钢丝绳放入轿顶轮内；JIMj机房1紧钢丝绳,物不用做,把钢丝绳脏璧务!瞬可靠的地方。第一根钢丝绳穿好所有钢丝绳穿好夹绳器调整钢丝绳张力制作绳头组合2.6、当所有钢丝绳悬挂好后,轿顶轮挂板螺母复位,用绳夹
38、器,在井道内用绳夹夹住钢丝绳,用葫芦拉住绳夹,此时控制好绳夹上螺栓的松紧,这时葫芦往上拉时松的钢丝绳会往上提，紧的钢丝绳会打滑，仔细观察，当所有的钢丝绳都打滑时，拧紧绳夹上的螺栓,这时一根一根松开钢丝绳开始制作绳头。当所有绳头制作完毕后撤除绳夹,确保钢丝绳张力一致。钢丝绳悬挂完毕。3、正确和不正确的释放钢丝绳；十、加对重铁1、当钢丝绳悬挂好后,开始加对重铁；2、加入对重铁的数量是根据轿厢重量来计算的,轿厢和对重或平均、或略微偏重一些;额定载重3、在导！补偿链。十一、调器1239kg额定载重1239kg额定载重1280kg额定载重630kg680kg750kg900kg轿厢重量轿厢重量轿厢重量轿
39、厢重量1.安装完成后,第一时间安装1337kg1、当钢丝绳、对重铁安装完毕开始调整龙门架:1.1、先让轿厢龙门架自然悬空；1.2、调整好上下导靴间隙和安全钳间隙（导靴间隙是看靴衬后侧橡皮和靴衬支架之间的缝隙，间隙一般Imm,两边导靴间隙相加不大于311uno安全钳间隙是看虎口和锲块两边间隙,一定要分中）调整好后拧紧所有的螺丝。注:快车运行一段时间后，电梯运行舒适感好，就把上下导靴定位,舒适感不好，可调节导靴间隙，来达到电梯运行的最佳状态,把上下导靴定位。1. 3、直梁和轿底斜拉杆的安装方法是斜拉杆上方（直梁处）拉耳螺丝和拉杆螺丝拧紧,下方轿底拉耳螺丝拧紧,拉杆并帽应在拉耳上下各有一颗螺帽，拉耳
40、上方螺帽离开拉耳平面211m,把下螺帽拧紧再加颗并帽，四根斜拉杆要一样。这时用水平尺测量轿底的水平度,如水平不好时可用导轨垫片垫在轿底下方隔音橡胶块下方。注:轿底水平千万不要靠斜拉杆来调整！轿厢拉杆定位轿厢水平调节处十二、安装轿厢移动工作平台1、选用材料是；8号槽钢两根,5X5角铁七根和模板若干块（其中四根用于移动工作平台）。2、制作；槽钢的长度是轿厢的深度,5X5角铁的长度是轿厢的宽度,通过测量在槽钢和角铁上钻12mm孔,用12mm的螺丝固定。2. 1、把8号槽钢固定在立梁上方的孔洞（该孔洞是用于安装门机直梁的）；2.2、 用门机支撑杆支撑住8号槽钢；2.3、 把5X5角铁固定在槽钢上；2.
41、4、 用模板铺满平台。8号槽钢固定在立梁上支撑杆支撑住8号槽钢5X5角铁固定在槽钢上模板铺满平台3、安装护栏；轿顶护栏轿厢护栏3.1、用5X5mm角铁做轿厢护栏,在护栏的三面和轿底上铺设木板保护轿底,可用轿厢搬运导轨和其它部件,一次可搬运T89导轨6根。把导轨吊入放在轿底上轿厢上部导轨摆放处4、安装轿顶头顶保护4.1、 选用材料是；4X4角铁、模板；4.2、 安装轿顶头顶保护可在工地现场按要求、规范自行制作,用8mm螺丝连接;4.头顶保护挡板固定牢固。注意事项：安装护栏和头顶保护时,要留有导轨起吊位置。十三、悬挂随行电缆和轿顶检修盒:1、悬挂随行电缆；1.1、随行电缆捆绑在1.2、轿底随行电缆
42、固定钢管上临时固定处可以安装到位；2、轿顶检修盒固定在防护栏上;IIIII2.1、检修盒固定好后用透明塑牒域良住（已防水可入造成漏q3、安装防脱轨开关；3.1、脱轨开关为长闭开关，当电骤N酷寸，升关说离导轨时反全回路短升;电梯停止运行；导靴不会脱离导轨。3.2、由听觉警报和灯光组成的警报系统必须韩巴野耍副便轿厢任何移动都将启动报警系统；所有此以弓?誓系统!那R71W:子盍秒钟硼特性,噗相连以a.调试人员需经过公司培训并持有公司调试投不；以使轿厢在五秒钟后运行。1.意图：此系统的目的是为了提醒任何在平台附近工咋的人员此移动。报警器3、由于轿厢移动平台安装了头顶保护,不能看见头顶上方年用E三；和对翼架相交汇时.,无法及时发现,存在安全隐患；在对重架上安装表铃铛，当小重架要干轿厢头顶保护相遇时,铃铛会撞击头顶保护发出响声引起惕。十四、动慢车1、调试慢车b.调试人员需要对电梯的控制系统非常熟悉,模块子系统的功能和无脚手架安装工艺。C.调试人员非常熟悉WWJSSS规定、规章和流程,调试员必须严格控制短接线操作,确保轿顶急停、限速器、安全钳、夹绳器（如有）开关等能有效动作。d.按下页检查表确认表中所有项符合后,按调
