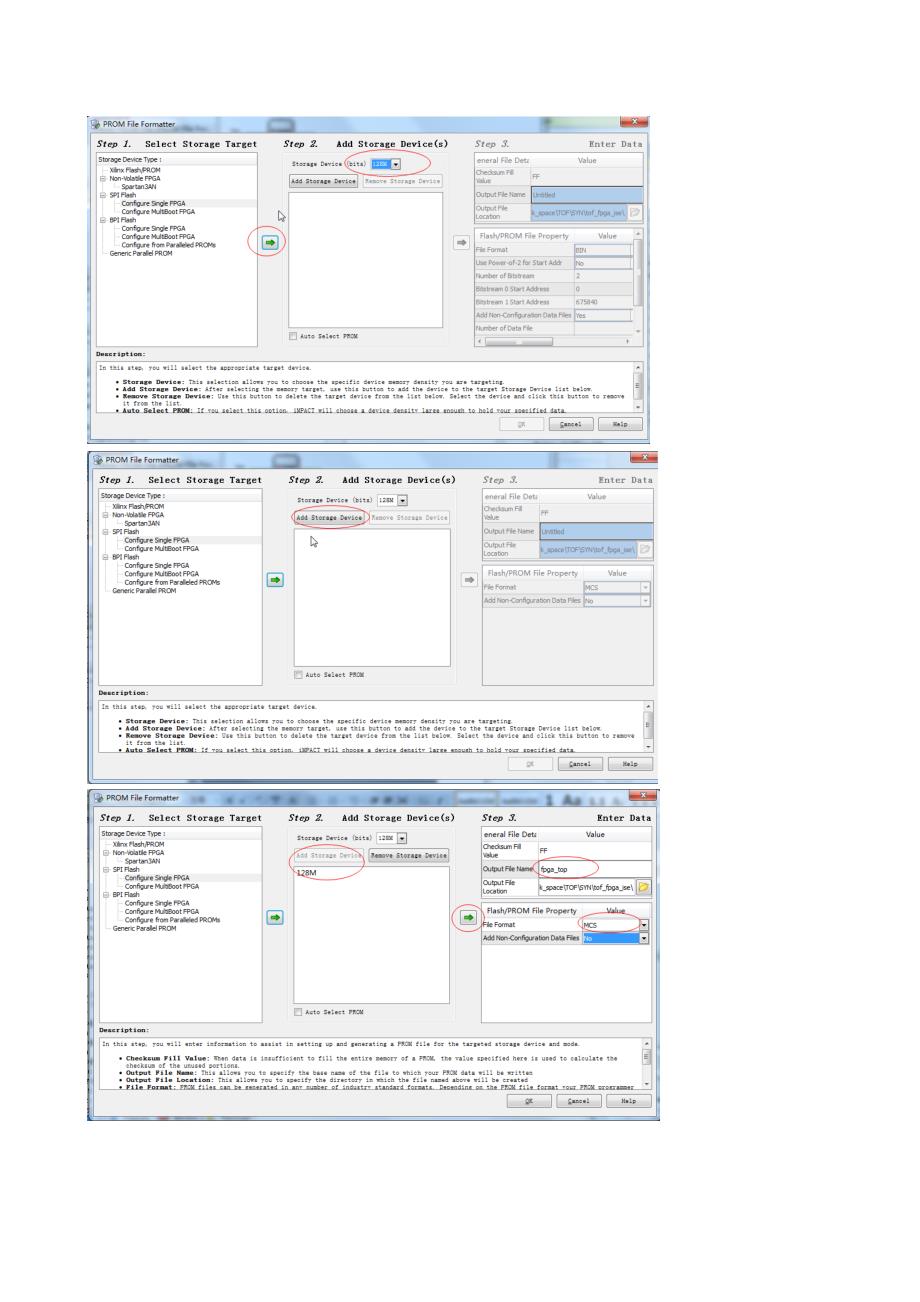

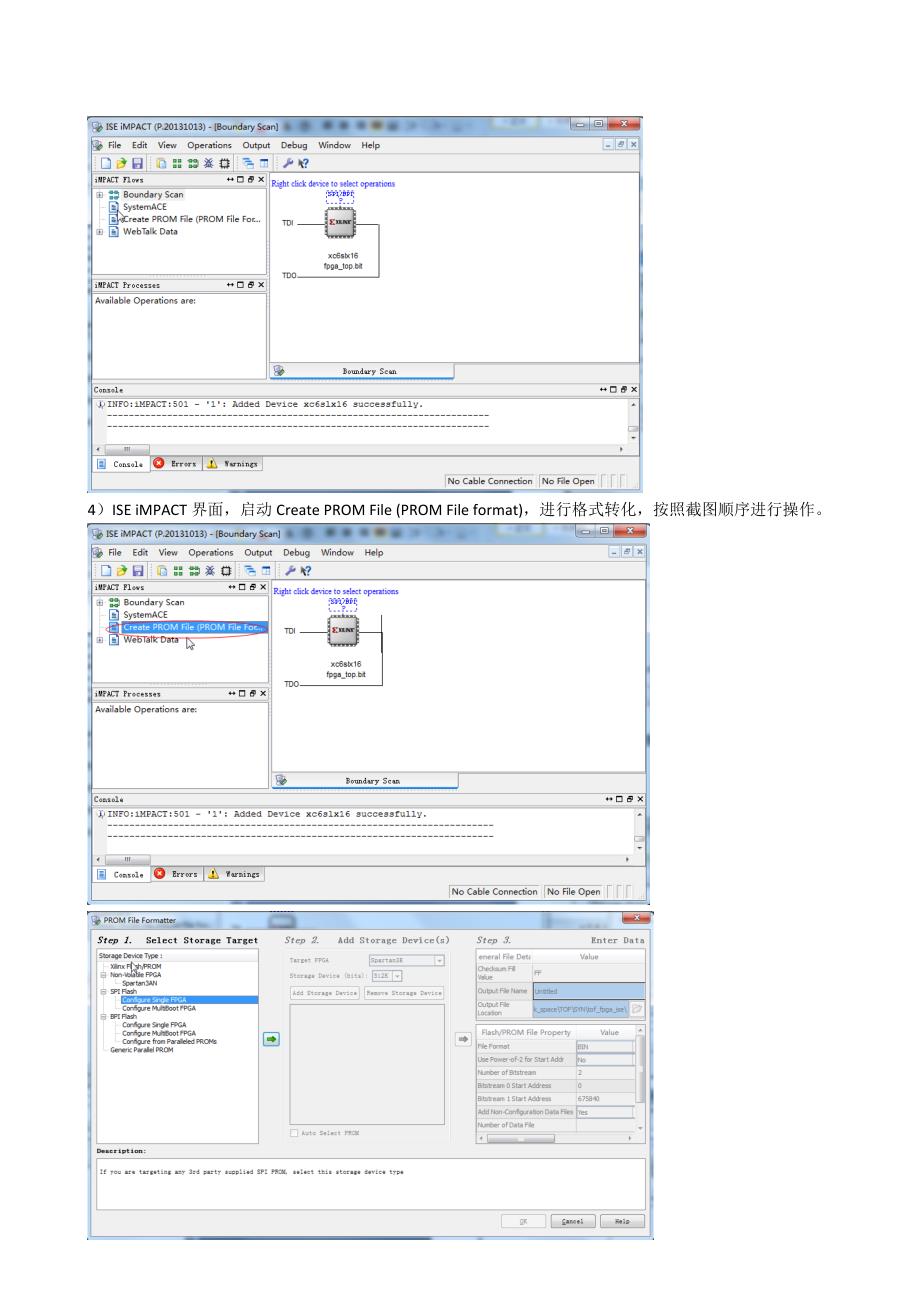

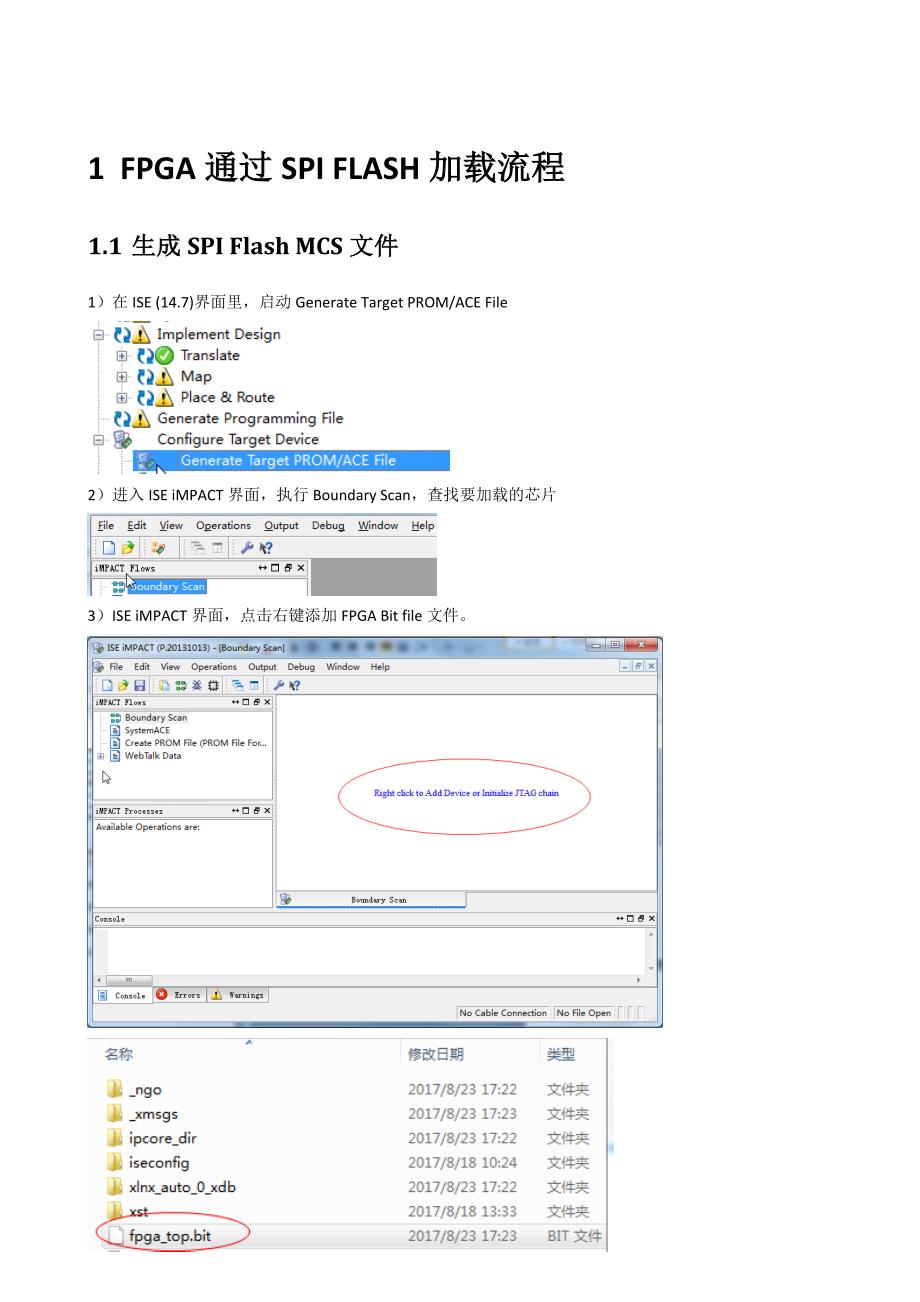

1 FPGA通过SPI FLASH加载流程1.1 生成SPI Flash MCS文件1)在ISE (14.7)界面里,启动Generate Target PROM/ACE File 2)进入ISE iMPACT界面,执行Boundary Scan,查找要加载的芯片3)ISE iMPACT界面,点击右键添加FPGA Bit file文件。4)ISE iMPACT界面,启动Create PROM File (PROM File format),进行格式转化,按照截图顺序进行操作。 点击Generate FileSPI Flash MCS格式文件已经生成,“Generate Succeeded”1.2 MCS文件加载到FLASH1)回到Boundary Scan界面,选中FPGA上面的SPI点击右键,选择fpga_top.mcs文件2)根据板级设计,选择正确的SPI FPGA型号3)选中SPI FPGA,执行Available Operations或者右键选择操作,最后看到“Program Succeeded”
