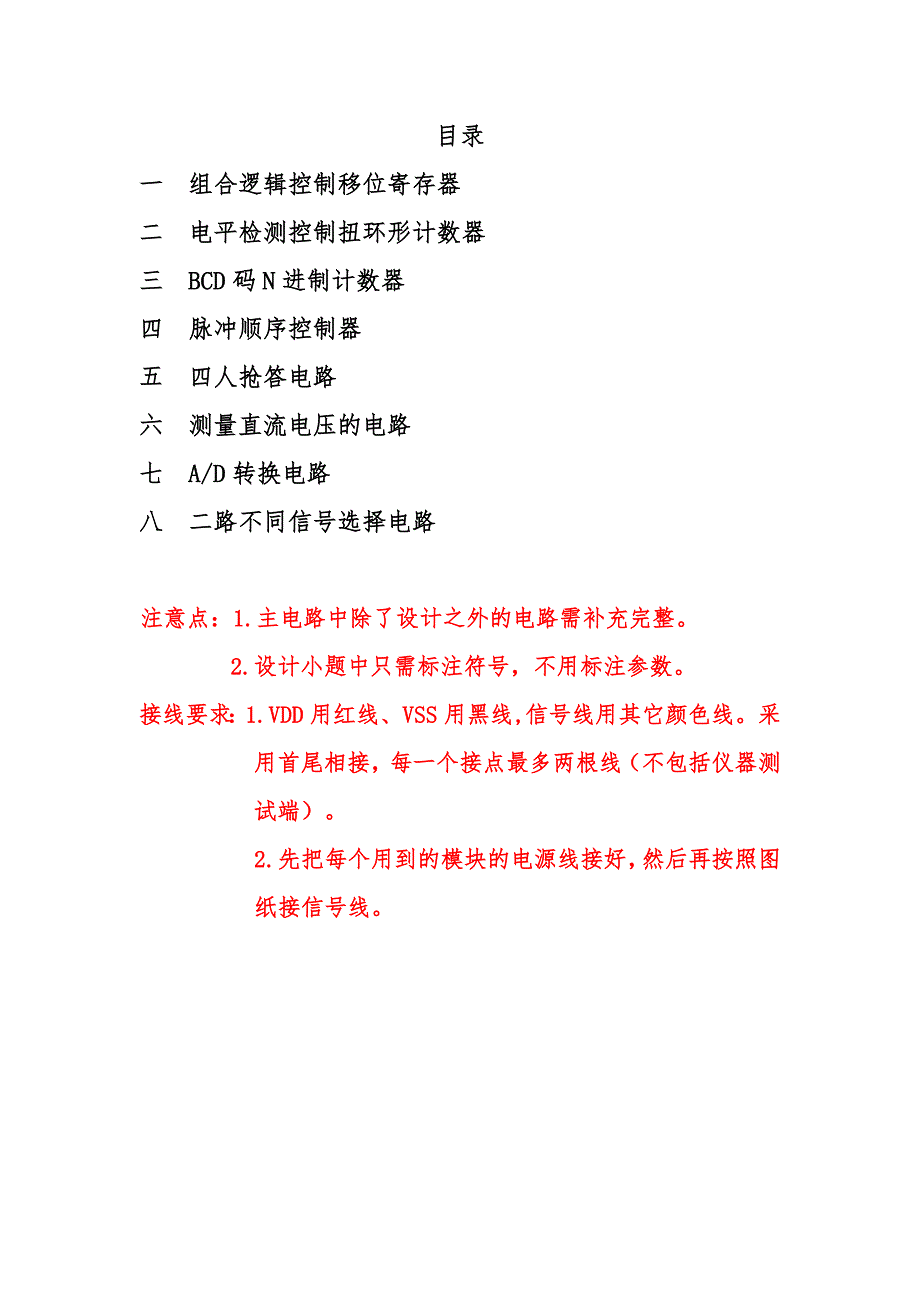

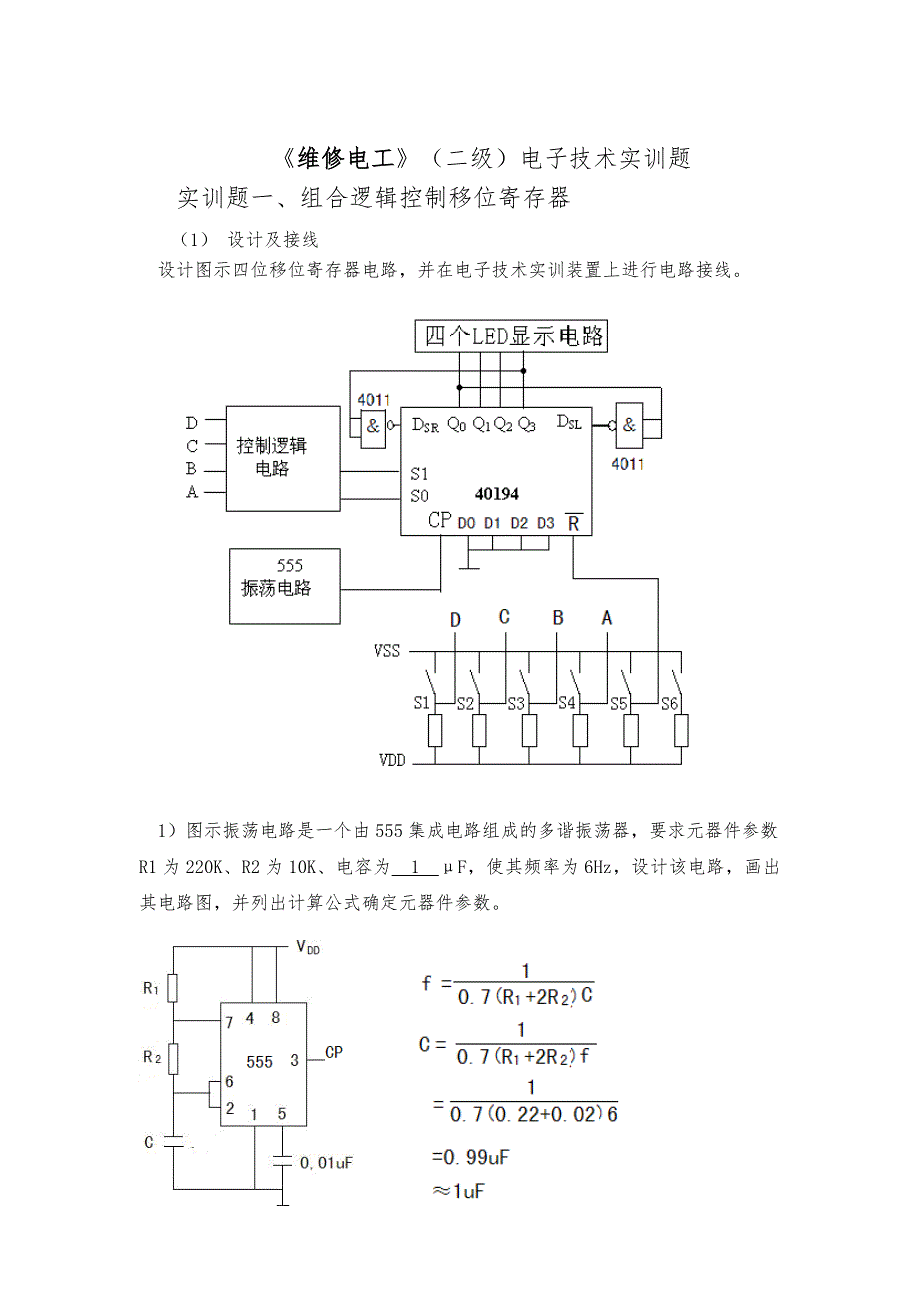

1、 维修电工（技师）电子技术实操试题答题卷松江新桥职业培训中心（2012.10）（部资料）目录一 组合逻辑控制移位寄存器 二 电平检测控制扭环形计数器三 BCD码N进制计数器四 脉冲顺序控制器五 四人抢答电路 六 测量直流电压的电路 七 A/D转换电路 八 二路不同信号选择电路 注意点：1.主电路中除了设计之外的电路需补充完整。2.设计小题中只需标注符号，不用标注参数。接线要求：1.VDD用红线、VSS用黑线,信号线用其它颜色线。采用首尾相接，每一个接点最多两根线（不包括仪器测试端）。2.先把每个用到的模块的电源线接好，然后再按照图纸接信号线。 维修电工（二级）电子技术实训题实训题一、组合逻辑控
2、制移位寄存器（1） 设计及接线设计图示四位移位寄存器电路，并在电子技术实训装置上进行电路接线。1）图示振荡电路是一个由555集成电路组成的多谐振荡器，要求元器件参数R1为220K、R2为10K、电容为 1 F，使其频率为6Hz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。2）用与非门设计控制逻辑电路，使得输入的四位二进制数DCBA小于等于X=1、2、4、5、6、8、9、10、12（选择其中之一，下同）时，移位寄存器左移(或右移)；输入的四位二进制数DCBA大于X时，移位寄存器右移(或左移)，要求列出设计过程，画出其电路图。以X=6,X6左移，X6右移为例：（2） 通电调试运行1）把
3、振荡频率提高100倍，用双踪示波器实测555集成电路组成的多谐振荡器Q端(或D端或TH端)的波形，记录波形并在波形图上标出周期及幅值。2）把移位寄存器接成右移(或左移)的扭环形计数器，用双踪示波器观察并画出40194集成块输出端Q0、Q1随CP脉冲变化的时序图。（3） 故障分析及处理根据所设定的故障，观察故障现象，查找故障位置，分析故障原因，进行故障排除，使系统运行正常。实训题二、电平检测控制扭环形计数器（1） 设计及接线设计图示电平检测控制扭环形计数器电路，并在电子技术实训装置上进行电路接线。1）图示振荡电路是一个由555集成电路组成的多谐振荡器，要求元器件参数电容C1为1F、R2为10k、
4、电阻R1为 220 k，使其频率为6Hz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。 2）用运算放大器设计一个回差可调的具有滞回特性的电平检测电路：（选择其中一个方案，下同）方案一：要求当输入电平ui大于3.8V时输出uo接近+UDD ；输入电平ui小于3V时输出uo接近-UDD。并用此输出电平经负向限幅后去控制555振荡电路的输出。将40175四D触发器接成右移(或左移)扭环形计数器，要求在输入电平ui大于3.8V时计数，输入电平ui小于3V时停止计数。列出设计过程，画出完整的电路图并注明参数。方案二：要求当输入电平ui大于3V时输出uo接近-UDD ；输入电平ui小于1V时输
5、出uo接近+UDD 。并用此输出电平经负向限幅后去控制555振荡电路的输出。将40175四D触发器接成右移(或左移)扭环形计数器，要求在输入电平ui大于3V时停止计数，输入电平ui小于1V时计数。列出设计过程，画出完整的电路图并注明参数。（2） 通电调试运行：1）把振荡频率提高100倍，用双踪示波器实测555集成电路组成的多谐振荡器Q端(或D端或TH端)的输出波形、记录波形并在波形图上标出周期及幅值。2）用双踪示波器观察并画出40175集成块输出端Q1、Q2随CP脉冲变化的时序图。（3） 故障分析及处理 根据所设定的故障，观察故障现象，分析故障原因，查找故障位置，进行故障排除，使系统运行正常。
6、实训题三、BCD码N进制计数器（1） 设计及接线设计图示一位BCD码加（减）法计数器， 并在电子技术实训装置上进行电路接线。1）图示振荡器是一个由运算放大器组成的RC桥式振荡器，要求元器件参数，电阻R为20 K，电容C为 1 F时，达到频率为8 Hz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。2）用与非门集成块设计控制逻辑门电路，使得数码显示器从X(在附表中选择其中一个方案)开始做加法(或减法)计数，当计数器计数到Y时，控制逻辑门发出信号封锁到40192集成块的计数脉冲，计数停止，待置数后重新计数。画出与非门集成块控制逻辑门电路的电路图，要求列出设计过程。附表方案计数方法N进制计
7、数器(XY)XY1加法032加法153加法264加法375加法496减法967减法858减法749减法6310减法52方案4：方案7：（2） 通电调试运行：1）把振荡频率提高100倍，用双踪示波器实测由运放电路组成的RC桥式振荡器输出波形，记录波形并在波形图上标出周期及幅值。(2）画出40192集成块输出端QA、QB、QC、QD随CP+脉冲变化的时序图。（3） 故障分析及处理根据所设定的故障，观察故障现象，查找故障位置，分析故障原因，进行故障排除，使系统运行正常。实训题四、脉冲顺序控制器（1） 设计及接线设计图示脉冲顺序控制器，并在电子技术实训装置上进行电路接线。1）图示振荡电路是一个由运算放
8、大器组成的RC桥式振荡器，要求元器件参数，电阻R为 26.5 K，电容C为1F时，能达到频率为6Hz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。2）设计预置数控制电路，使得从X(在附表中选择其中一个方案)号发光管亮开始做加法(或减法)计数，计数到Y号发光管亮后，控制逻辑门发出信号使40192集成块再从X开始重新计数，如此不断循环。画出与非门集成块控制逻辑门电路图，要求列出设计过程。附表方案计数方法N进制循环计数器(XY)XY1加法042加法153加法264加法385加法496减法967减法858减法749减法6310减法52方案4：方案9：(2)通电调试运行：1）用双踪示波器实测
9、第二级运放输出端的波形，记录波形并在波形图上标出周期及幅值。2）画出40192集成块输出端QA、QB、QC、QD随CP-脉冲变化的时序图。（2） 故障分析及处理根据所设定的故障，观察故障现象，分析故障原因，查找故障位置，进行故障排除，使系统运行正常。实训题五、四人抢答电路（1） 设计及接线设计图示一个四人抢答电路，可同时提供4名选手参加比赛，按钮的编号为X、Y、Z、F(由考评员在附表中选择一种方案)，抢答器具有数据锁存和显示抢答者编号的功能，列出设计过程并在电子技术实训装置上进行电路接线。附表方案按钮编号XYZF1135722468334564234552456635791）图示振荡电路是一个
10、由3个非门与RC组成的环形振荡器，要求其元器件参数R为68K、电容C为 0.067 F时，使其频率为100Hz，设计该电路，画出其电路图（可用4011代替非门），并列出计算公式确定元器件参数。 2）用与非门设计控制逻辑门电路，使得当四组中有一组按下按钮后，40175集成块中相应的D触发器输出为1，显示器显示该组组号，同时扬声器发响，表示抢答成功，另外应同时封锁时钟信号CP，使得其它组再有按钮按下，不起作用，显示器应保持原显示。当需要进行下一轮抢答时，按复位即可。画出控制逻辑门电路图，要求列出设计过程。401754547按钮输出显示DCBAXQ110001YQ230011ZQ350101FQ47
11、0111(以方案1设计)（2） 通电调试运行：1）用双踪示波器实测振荡电路的输出波形，记录波形，并在波形图上标出周期及幅值。2）画出当第 3 个CP上升沿来到前瞬间， Y 号按钮按下时,40175输出端Q1、Q2、Q3、Q4随CP+脉冲变化的时序图。（3） 故障分析及处理根据所设定的故障，观察故障现象，分析故障原因，查找故障位置，进行故障排除，使系统运行正常。实训题六、测量直流电压的电路（1） 设计及接线设计图示测量直流电压的电路，并在电子技术实训装置上进行电路接线。1）图示振荡电路是一个由555集成电路组成的多谐振荡器，要求元器件参数电容C1为0.1F、R2为1k、电阻R1为 12.3 k，
12、使其频率为1KHz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。2）用运放设计D/A的电流-电压转换电路及电平比较电路，使LED指示值与输入电平Ux相等时停止转换。画出完整的电路图并注明参数。3）计算量化单位及输入电平Ux分别为1v、2v、3v、4v时对应的数字量,以验证功能权1286432168421UxD7D6D5D4D3D2D1D00V000000001V001100112V011001103V100110014V110011005V11111111（2） 通电调试运行：1）用双踪示波器实测并记录555集成电路组成的多谐振荡器Q端的输出波形、并在波形图上标出周期及幅值。2）用
13、双踪示波器观察并画出40193（1#）集成块输出端QA、QD随CP+脉冲变化的时序图。（3） 故障分析及处理根据所设定的故障，观察故障现象，分析故障原因，查找故障位置，进行故障排除，使系统运行正常。实训题七、A/D转换电路（1） 设计及接线设计图示A/D转换电路，并在电子技术实训装置上进行电路接线。1）图示振荡电路是一个由555集成电路组成的多谐振荡器，要求元器件参数电容C1为0.01F、R2为1k、电阻R1为 2.5 k，使其频率为32KHz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。 2）用4011与非门集成块设计控制逻辑门电路，通过控制40193来改变A/D模拟输入通道。要
14、求每按一次单脉冲，计数器加1，模拟输入通道从X(在附表中选择其中一个方案)逐次转换至Y后返回X。列出设计过程，画出其电路。附表方案通道XY1IN0IN52IN1IN63IN2IN7以方案1为例：起点置数置0（其它方案只要改变IN输入端口和起点置数）3）计算量化单位及记录所选方案对应六个通道输出的十六进制数，以验证功能。地址选中显示000IN0(5V)FF1615+15=255001IN1(4V)CC1612+12=204010IN2(3V)99169+9=153011IN3(2V)66166+6=102100IN4(1V)33163+3=51101IN5(0V)00160+0=0（该表为方案1
15、其它方案只要改变选道）（2） 通电调试运行：1）用双踪示波器实测并记录555集成电路组成的多谐振荡器Q端的输出波形、并在波形图上标出周期及幅值。2）用双踪示波器观察单脉冲按钮每按一次40193集成块输出端QA、QB、QC随CP+变化的情况并据此画出时序图。（3） 故障分析及处理 根据所设定的故障，观察故障现象，分析故障原因，查找故障位置，进行故障排除，使系统运行正常。实训题八、二路不同信号选择电路 （1） 设计及接线设计一个二路不同信号选择电路，并在电子技术实训装置上进行电路接线。1）图示振荡电路是三个非门组成的RC环形振荡器，要求元器件参数电容C为0.01F、 电阻R为 32 k，使其频率
16、 1.4KHz。设计该电路（可用4011代替非门），画出其电路图，并列出计算公式确定元器件参数。2）用40193设计一个411加法循环计数器电路。计数器从4开始计数，每按一次按钮，计数器加1，计数到11后又从4开始计数。画出其电路图，列出设计过程。3）当40193输出4、5、6、7时，将环形振荡电路中的矩形脉冲通过4016送至集成运放的反向输入端，并可按需要使运放输出波形Uo上下移动。4矩形波0100不叠加50101叠加RP260110叠加RP170111叠加RP1、RP24）当40193输出8、9、10、11时，将环形振荡电路中的双向尖脉冲经跟随器后通过4016送至集成运放的反向输入端，并可
17、按需要使运放输出波形Uo上下移动。8双尖波1000不叠加91001叠加RP2101010叠加RP1111011叠加RP1、RP2（2） 通电调试运行：1）用示波器实测并记录RC环形振荡器的输出波形，并在波形图上标出周期及幅值。2）画出40193集成块输出端QA、QB、QC、QD随CP+脉冲变化的时序图。（3） 故障分析及处理根据所设定的故障，观察故障现象，查找故障位置，分析故障原因，进行故障排除，使系统运行正常。目录一 3.1.1：组合逻辑控制移位寄存器二 3.1.2：电平检测器控制扭环形计数器三 3.1.3：BCD码加（减）法计数器 四 3.1.4：脉冲顺序控制器 五 3.1.5：四人抢答电
18、路 六 3.1.6：测量直流电压的电路 七 3.1.7：A/D转换电路 八 3.1.8：二路不同信号选择电路 3.1.1：组合逻辑控制移位寄存器1）图示振荡电路是一个由555集成电路组成的多谐振荡器，要求元器件参数R1为220K、R2为10K、电容为 1 F，使其频率为6Hz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。2）用与非门设计控制逻辑电路，使得输入的四位二进制数DCBA小于等于X（1，2，4，5，6，8，9，10，12）时，移位寄存器左（或右）移；输入的四位二进制数DCBA大于X时，移位寄存器右(或左)移，要求列出设计过程，画出其电路图。用与非门设计控制逻辑电路，使得输入
19、的四位二进制数DCBA小于等于6时，移位寄存器左移；输入的四位二进制数DCBA大于6时，移位寄存器右移，要求列出设计过程，画出其电路图。用与非门设计控制逻辑电路，使得输入的四位二进制数DCBA小于等于8时，移位寄存器右移；输入的四位二进制数DCBA大于8时，移位寄存器左移，要求列出设计过程，并画出其电路图。 (2)、通电调试运行：1）向考评员演示电路已达到试题要求.2）把振荡频率提高100倍，用双踪示波器实测555集成电路组成的多谐振荡器Q端(或D端或TH端)的输出波形，记录波形并在波形图上标出周期及幅值.3）把移位寄存器接成右移的扭环形计数器，用双踪示波器观察并画出40194集成块输出端Q0
20、Q1随CP脉冲变化的时序图。把移位寄存器接成左移的扭环形计数器，用双踪示波器观察并画出40194集成块输出端Q0、Q1随CP脉冲变化的时序图。3.1.2：电平检测器控制扭环形计数器1)图示振荡电路是一个由555集成电路组成的多谐振荡器，要求元器件参数电容C1为1F、R2为10k、电阻R1为 220 k，使其频率为6Hz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。 方案一：用运算放大器设计一个回差可调的具有滞回特性的电平检测电路，要求当输入电平ui大于3.8V时输出uo接近+UDD；输入电平ui小于3V时输出uo接近-UDD。并用此输出电平经负向限幅后去控制555振荡电路的输出。
21、将CC40175四D触发器接成右移（左移）扭环形计数器，要求在输入电平ui大于3.8V时计数，输入电平ui小于3V时停止计数。列出设计过程，画出完整的电路图并注明参数。（2）、通电调试运行：方案二：要求当输入电平ui大于3V时输出uo接近UDD；输入电平ui小于1V时输出uo接近UDD 。并用此输出电平经负向限幅后去控制555振荡电路的输出。将CC40175四D触发器接成右移（左移）扭环形计数器，要求在输入电平ui大于3V时停止计数，输入电平ui小于1V时计数。列出设计过程，画出完整的电路图并注明参数。(2)、通电调试运行：1）向考评员演示电路已达到试题要求.2）把振荡频率提高100倍，用双踪
22、示波器实测555集成电路组成的多谐振荡器Q端(或D端或TH端)的输出波形，记录波形并在波形图上标出周期及幅值.3）用双踪示波器观察并画出40175集成块输出端Q1、Q2随CP脉冲变化的时序图。 3.1.3：BCD码加法计数器1)图示振荡器是一个由运算放大器组成的RC桥式振荡器，要求元器件参数，电阻R为20 K，电容C为 1 F时，达到频率为8 Hz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。2)用与非门集成块设计控制逻辑门电路，使得数码显示器从X（由考评员在附表中选择其中一个方案）开始做加法（或减法）计数，当计数器计数到Y时，控制逻辑门发出信号封锁到40192集成块的计数脉冲，计
23、数停止，待置数后重新计数。画出与非门集成块控制逻辑门电路的电路图，要求列出设计过程。附表：方案计数方法N进制计数器(XY)XY1加法032加法153加法264加法375加法496减法967减法858减法74用与非门集成块设计控制逻辑门电路，使得数码显示器从9开始做减法计数，当计数器计数到5时，控制逻辑门发出信号封锁到40192集成块的计数脉冲，计数停止，待置数后重新计数。画出与非门集成块控制逻辑门电路的电路图，要求列出设计过程。（2）、通电调试运行：1）向考评员演示电路已达到试题要求2）把振荡频率提高100倍，用双踪示波器实测由运放电路组成的RC桥式振荡器输出波形，记录波形并在波形图上标出周期
24、及幅值。3）画出40192集成块输出端QA、QB、QC、QD随CP+脉冲变化的时序图。 3.1.4：脉冲顺序控制器1) 图示振荡电路是一个由运算放大器组成的RC桥式振荡器，要求元器件参数，电阻R为 26.5 K，电容C为1F时，能达到频率为6Hz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。2) 设计预置数控制电路，使得从X（由由考评员在附表中选择其中一个方案）号发光管亮开始做加法（或减法）计数，计数到Y号发光管亮后，控制逻辑门发出信号使40192集成块再从X开始重新计数，如此不断循环。画出与非门集成块控制逻辑门电路设计图，要求列出设计过程。附表方案计数方法N进制循环计数器(XY)
25、XY1加法042加法153加法264加法385加法496减法967减法858减法749减法6310减法52（2）、通电调试运行：1）向考评员演示电路已达到试题要求2）用双踪示波器实测第二级运放输出端的波形，记录波形并在波形图上标出周期及幅值。3）画出40192集成块输出端QA、QB、QC、QD随CP+/CP-脉冲变化的时序图。 3.1.5：四人抢答电路1、 设计及接线设计图示一个四人抢答电路，可同时提供4名选手参加比赛，按钮的编号为X、Y、Z、F（由考评员在附表中选择一种方案），抢答具有数据锁存和显示抢答者编号的功能，列出设计过程并在电子技术实训装置上进行电路接线。附表方案按钮编号XYZF11
26、3572246833456423455245663579（1）图示振荡电路是一个由3个非门与RC组成的环形振荡器，要求其元器件参数R为68K、电容C为 0.067 F时，使其频率为100Hz，设计该电路，画出其电路图（可用4011代替非门），并列出计算公式确定元器件参数。 （2）用与非门设计控制逻辑门电路，使得当四组中有一组按下按钮后，40175集成块中相应的D触发器输出为1，显示器显示该组组号，同时扬声器发响，表示抢答成功，另外应同时封锁时钟信号CP，使得其它组再有按钮按下，不起作用，显示器应保持原显示。当需要进行下一轮抢答时，按复位即可。画出控制逻辑门电路图，要求列出设计过程。方案一：40
27、1754547组别输出显示DCBAXQ110001YQ230011ZQ350101FQ470111方案二：组别输出显示DCBAXQ120010YQ240100ZQ360110FQ481000方案三：组别输出显示DCBAXQ130011YQ240100ZQ350101FQ460110方案四：组别输出显示DCBAXQ120010YQ230011ZQ340100FQ450101方案五：组别输出显示DCBAXQ120010YQ240100ZQ350101FQ460110方案六：组别输出显示DCBAXQ130011YQ250101ZQ370111FQ491001 2、通电调试运行：（1）向考评员演示电路
28、已达到试题要求（2）用双踪示波器实测振荡电路的输出波形，记录波形，并在波形图上标出周期及幅值.（3）画出当第 3 个CP上升沿来到前瞬间， 2 号按钮按下时,40175输出端Q1、Q2、Q3、Q4随CP+脉冲变化的时序图。(空格里数字由考评员老师设定，画波形有所不同)3.1.6：测量直流电压的电路（1）图示振荡电路是一个由555集成电路组成的多谐振荡器，要求元器件参数电容C1为0.1F、R2为1k、电阻R1为 12.3 k，使其频率为1KHz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。（2）用运放设计D/A的电流-电压转换电路及电平比较电路，使LED指示值与输入电平Ux相等时停止
29、转换。画出完整的电路图并注明参数。（3）计算量化单位及输入电平Ux分别为1v、2v、3v、4v时对应的数字量,以验证功能权1286432168421UxD7D6D5D4D3D2D1D00V000000001V001100112V011001103V100110014V110011005V111111112、通电调试运行：（1）向考评员演示电路已达到试题要求（2）用双踪示波器实测并记录555集成电路组成的多谐振荡器Q端的输出波形、并在波形图上标出周期及幅值。（3）用双踪示波器观察并画出40193（1#）集成块输出端QA、QD随CP+脉冲变化的时序图。 3.1.7：A/D转换电路（1）图示振荡电路
30、是一个由555集成电路组成的多谐振荡器，要求元器件参数电容C1为0.01F、R2为1k、电阻R1为 2.5 k，使其频率为32KHz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。 （2）用4011与非门集成块设计控制逻辑门电路，通过控制40193来改变A/D模拟输入通道。要求每按一次单脉冲，计数器加1，模拟输入通道从IN0逐次转换至IN5后返回IN0。列出设计过程，画出其电路。（3）计算量化单位及对应INoIN5应该输出的十六进制数以验证功能地址选中显示000IN0(5V)FF1615+15=255001IN1(4V)CC1612+12=204010IN2(3V)99169+9=1
31、53011IN3(2V)66166+6=102100IN4(1V)33163+3=51101IN5(0V)00160+0=02、通电调试运行：（1）向考评员演示电路已达到试题要求（2）用双踪示波器实测并记录555集成电路组成的多谐振荡器Q端的输出波形、并在波形图上标出周期及幅值。（3）用双踪示波器观察单脉冲按钮每按一次40193集成块输出端QA、QB、QC随CP+变化的情况并据此画出时序图。 3.1.8：二路不同信号选择电路 （1）图示振荡电路是三个非门组成的RC环形振荡器，要求元器件参数电容C为0.01F、 电阻R为 32 k，使其频率 1.4KHz。设计该电路（可用4011代替非门），画出
32、其电路图，并列出计算公式确定元器件参数。 （2）用40193设计一个411加法循环计数器电路。计数器从4开始计数，每按一次按钮，计数器加1，计数到11后又从4开始计数。画出其电路图，列出设计过程。 （3）当40193输出4、5、6、7时，将环形振荡电路中的矩形脉冲通过4016送至集成运放的反向输入端，并可按需要使运放输出波形Uo上下移动。4矩形波0100不叠加50101叠加RP260110叠加RP170111叠加RP1、RP2（4）当40193输出8、9、10、11时，将环形振荡电路中的双向尖脉冲经跟随器后通过4016送至集成运放的反向输入端，并可按需要使运放输出波形Uo上下移动。8双尖波1000不叠加91001叠加RP2101010叠加RP1111011叠加RP1、RP22、通电调试运行：（1）向考评员演示：当加法循环计数器计数为4、5、6、7时，U0输出为可上下平移的矩形波，当加法循环计数器计数为8、9、10、11时，U0输出为可上下平移的双向尖脉冲。（2）用示波器实测并记录RC环形振荡器的输出波形，并在波形图上标出周期及幅值。 （3）画出40193集成块输出端QA、QB、QC、QD随CP+脉冲变化的时序图。
