上海梅山矿业公司选矿概况.ppt

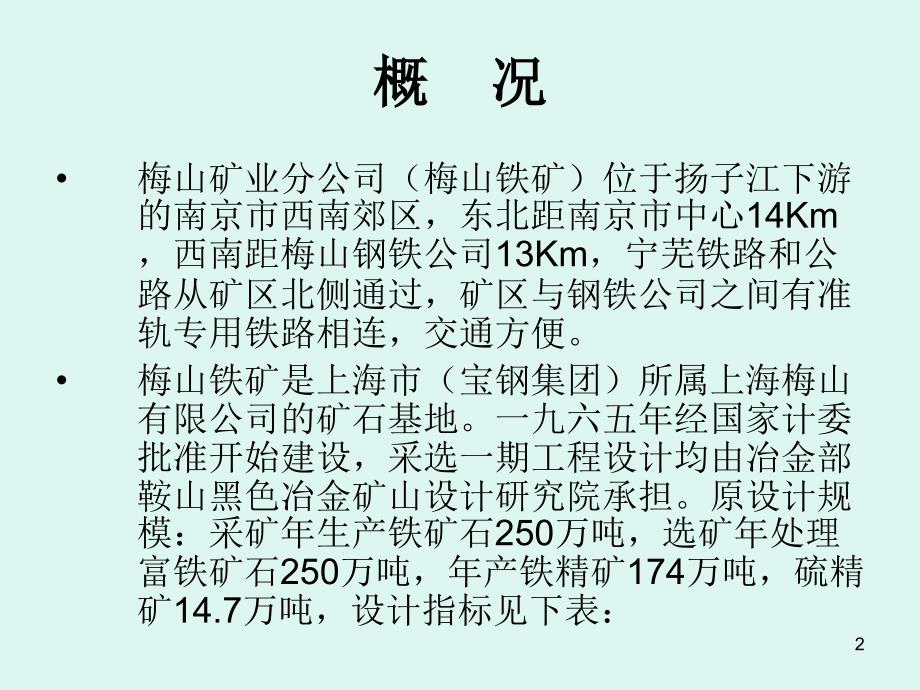

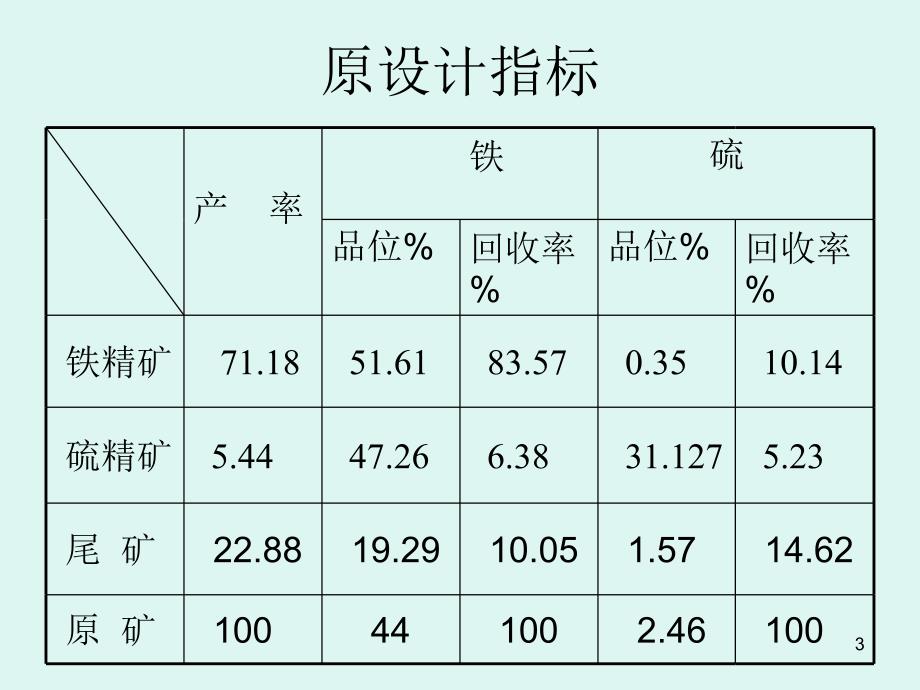

1、梅山矿业梅山矿业分分公司选矿概况公司选矿概况 梅山矿业梅山矿业分分公司选矿厂公司选矿厂 王国强王国强 1概概 况况梅山矿业分公司（梅山铁矿）位于扬子江下游的南京市西南郊区，东北距南京市中心14Km，西南距梅山钢铁公司13Km，宁芜铁路和公路从矿区北侧通过，矿区与钢铁公司之间有准轨专用铁路相连，交通方便。梅山铁矿是上海市（宝钢集团）所属上海梅山有限公司的矿石基地。一九六五年经国家计委批准开始建设，采选一期工程设计均由冶金部鞍山黑色冶金矿山设计研究院承担。原设计规模：采矿年生产铁矿石250万吨，选矿年处理富铁矿石250万吨，年产铁精矿174万吨，硫精矿14.7万吨，设计指标见下表：2原设计指标产

2、率 铁 硫品位%回收率%品位%回收率%铁精矿 71.18 51.61 83.57 0.35 10.14 硫精矿 5.44 47.26 6.38 31.127 5.23 尾 矿 22.88 19.29 10.05 1.57 14.62 原 矿 100 44 100 2.46 1003原设计内容按原设计内容，采选分别于一九七五年，一九七九年建成投产，一九八二年六月，国家验收委员会按当时条件决定，在延伸和配套工程未完成之前，梅山铁矿采选的综合生产能力定为150万吨年。到2000年，延伸和配套工程全部完成，年处理铁矿石400万吨左右。4矿石概述矿石概述梅山铁矿的矿石赋存于辉长闪长玢岩接触带中，为一巨型

3、矽长岩型铁矿。矿体埋藏在负56米到负489.5米标高之间，走向长1200米，宽850米，平均厚度为147米矿体的直接顶板为高岭土化、碳酸盐化及矽化安山岩，底板为稳定性较好的、具有不同程度蚀变的辉长闪长玢岩。经国家储委批准矿石储量共计30730万吨，其中富矿为15152万吨，负200m以上富矿占90以上。地质品位约52.26，采用竖井开拓。无底柱分段崩落法。废石混入率高达1520。富矿采出品位原设计为44。目前将开采至负300m水平位置。采出矿石品位为41左右。5矿物组成及矿石性质矿物组成及矿石性质 梅山铁矿矿物组成以磁铁矿，半假象赤铁 矿、假象赤铁矿为主。其次是菱铁矿、黄 铁矿及含钒铁矿，非金

4、属物有石英、方解 石、白云石、磷灰石及高岭土 6主要矿物组成与百分量 矿物名称含 量%矿物名称含 量%,假象赤铁矿21.96磁铁矿3.98碳酸盐类矿物(白云石,磷灰石)21.94 石 英4.62半假象赤铁矿24.3黄 铁 矿6.38菱 铁 矿6.24粘土类矿物(高岭土,云母),磷灰石4.72 0.187 铁矿石主要呈浸染状及角砾状构造。矿体在200米以上各类型矿物比例如下:矿石类型 块状 浸染状 角砾状 百分比%82 11 78矿岩的物理机械性质，根据地质报告资料确定如下：矿物名称矿石安山岩辉长闪长玢岩次生石英岩凝灰岩等 硬度 系数 9-15 7.5 8.5 11 39不同类型的矿物比重 矿石

5、 类型 块状浸染状角砾状 围岩表外矿 比重 (t/m3)4.3 3.45 3.77 2.63 2.910矿石的松散系数：矿石 1.6 岩石1.5矿石湿度较大，原矿含水 45%由于矿体直接顶板是稳定性较差的高岭土化，碳酸盐化及矽长安岩石，所以采出的矿石粘度较大。11矿石质量：（地质报告计算结果）矿 石 品 位 TFe S P 贫 矿 33.22 1.396 0.319 富 矿 50.28 2.066 0.370 表外矿 24.99 1.470 0.34712主要技术经济指标入选原矿入选原矿铁品位铁品位4042%硫品位12%磷品位0.30.4%水 分45%铁精矿铁品位57-58.5%硫品位0.5%

6、磷品位0.25%水 分9.5%13主要技术经济指标硫精矿硫精矿硫品位30-32%铁品位4749%总尾矿铁品位20%回收率铁精矿79.5%选矿比1.71.8倍14四、选矿流程简述四、选矿流程简述 梅山铁矿选矿的设计工作是由鞍山黑色金属矿山设计院担任的，一期选矿厂的设计任务为250万吨/年，二期为400万吨/年，该院根据马鞍山矿山研究院的选矿实验报告及推荐流程，确定采用干磁重选浮选联合流程处理。梅山铁矿选矿的任务是恢复地质品位及降低铁精矿中的含硫、含磷杂质，并综合回收硫精矿。15粗、中破碎系统粗、中破碎系统碎矿老系统于1969年施工，1971年建成投产，粗破碎设在井下负200米水平。碎矿新系统于9

7、7年施工，2000年建成投产，粗破碎设在井下负400米水平。采出600mm的矿石用14吨电机车牵引之6m2固定点汽动侧卸车，卸入粗破碎前的受矿槽，经颚式破碎机（2台）、SP900旋回破碎机（2台）破碎至250-0mm级别，经储矿槽井装入26吨箕斗提升到地面箕斗矿仓。16中破碎箕斗矿仓中矿石送到一段中碎（2200多缸液压标准圆锥破碎机2台），破碎后的矿石至筛分（振动筛2台），筛上矿石至二段中碎（2200多缸液压标准圆锥破碎机2台），破碎后的矿石返回筛分；筛下矿石进入中间储矿槽。中碎最终产品粒度为500mm17中破碎流程中破碎流程18一中碎1号中破碎机19一中碎1号中破碎机20二中碎振动筛与破碎机

8、21重选系统重选系统中间储矿槽中500mm的矿石进入洗矿分级，采用ZS20006500双层直线振动筛（6台）洗矿并分成三个级别，5020mm，202mm,20mm。振动筛实际生产能力150-200t/H，筛分效率上层为87.41%下层为70.75%（注：由于矿石在筛面上不能翻转，因而筛洗程度不充分，顺条筛缝易堵，堵塞面积为50%左右，故筛分效率不高）。225020mm级别选别5020mm级别矿石用CYT10001400干式磁选机（磁滑轮6台，设计处理量190.5T/H，磁场强度0.2特斯拉）处理，分别得到精矿尾矿。干磁精矿进入细破碎系统，干磁尾矿由YMT75型跳汰机（4台，处理能力40T/H台

9、选别，跳汰精矿、尾矿经SZZ21250*4000双层自定中心振动筛脱水后分别至精、尾矿集矿皮带。23202mm级别选别202mm由干式磁选机（S977500*700磁滑轮1台，磁场强度为0.275T）处理，精矿进精矿集矿皮带，尾矿分别由强力磁选机（3001130美国辊式2台，磁场强度为0.65T）和中场强磁选机（350560辊式1台，场强0.635T）进行粗扫选，其精、尾矿分别进精、尾矿集矿皮带。242-0mm级别选别2-0mm级别矿石采用浓缩锥斗（5m2台）进行浓缩，底流（20.5mm）由湿式永磁筒式磁选机（CTS10502400顺流型3台，场强0.2T）选别，精矿进精矿螺旋脱水，尾矿进湿

10、式永磁筒式磁选机（CTS10502400顺流型3台，场强0.5T）选别。精尾矿分别进螺旋（1200双螺旋各1台）脱水，脱水后的精、尾矿分别进精、尾矿集矿皮带。250.50mm级别选别5m锥斗溢流（0.50mm）进入38浓缩池，底流由湿式永磁筒式磁选机（MD10502400顺流型2台，场强0.2T）选别，尾矿经湿式永磁筒式磁选机（MD10502400顺流型2台，场强0.5T）选别，尾矿经脱渣（14201500圆筒筛）后，再经强磁选机（SLON1500脉动高梯度2台，场强1.1T）选别。上述精矿进入过滤50M浓密机浓缩；尾矿进入尾矿50M浓密机浓缩。重选系统最终综合铁精矿品位为51-52%。26重

11、选工艺流程重选工艺流程27直线筛28直线筛29干式磁选机(磁滑轮)30干式磁选机(磁滑轮)31大粒度跳汰机与脱介筛32大粒度跳汰机与脱介筛33大粒度跳汰机与脱介筛34湿式磁选机35强磁选机36美国强磁选机37细碎系统细碎系统重选系统的综合铁精矿（5020mm。202mm。20.5mm）送至圆锥破碎机（2200多缸液压短头型2台，SANDVIK-6800型2台）进行细破碎，破碎后的矿石进筛分（2LKB16004200振动筛13台），筛上矿石返回细碎，构成闭路，筛下矿石输送到磨矿。细碎最终产品粒度为-14mm38细碎流程细碎流程39细破碎机40细碎振动筛41磨矿系统磨矿系统浮选车间共有六个磨矿浮选

12、系统，采用二段磨矿。其中，1-5系列磨矿机规格为27003600格子型球磨机，均与2000双螺旋分级机构成闭路磨矿分级作业，一段分级溢流细度为200目占55%，二段为200目占70%，生产能力每小时约75吨。8系列一段磨矿机为27003600湿式棒磨机，与50旋流器构成闭路磨矿分级作业，二段磨矿机为32004500溢流型球磨机，与2000双螺旋分级机构成闭路磨矿分级作业。42磨矿分级工艺流程 入磨矿(-14mm)一次磨矿 一次分级 二次分级 二次磨矿 去浮选43棒磨机44棒磨机45球磨机46螺旋分级机47脱硫系统脱硫系统采用反浮选法脱硫。二次分级液流进入搅拌桶，添加乙基黄药150克/吨，2#油

13、40克/吨进行搅拌后进入浮选，采用一次粗选，一次扫选，三次精选作业，在扫选作业中又补加乙级黄药30克/吨，2#油30克/吨。第2、4系列粗选、扫选采用机械搅拌式浮选机（7A型10糙），精选用机械搅拌式浮选机（5A 型6槽）；第1、3、5系列，粗选、扫选采用充气搅拌式浮选机（BSK6型12槽），精选采用机械搅拌式浮选机（SF1.2型6槽）。浮选所得的泡沫产品为硫精矿，槽底产品为铁精矿。48浮选脱硫流程49浮选机(BSK)50浮选机(精选)51浮选机(7A型)52脱磷系统脱磷系统采用磁选法脱磷。脱硫后的铁精矿进入脱磷系统（泵池），由泵输送给入湿式筒型磁选机选别，经一次粗选（CTS10502400顺

14、流型8台，场强0.2T）、一次扫选（CTS10502400顺流型8台，场强0.2T），得到精矿和尾矿，精矿自流进入精矿产品处理（铁过滤）系统，尾矿自流进入到中间产品浓密机（4号、5号50米浓密机）浓缩。浓缩底流由泵输送给入强磁选机选别，经一次粗选（SLON1500脉动高梯度8台，场强1.0T）、一次扫选（SLON1500脉动高梯度8台，场强1.0T）选别后，精矿自流进入精矿产品处理（铁过滤）系统，尾矿输送至尾矿产品处理（浓缩）系统。53磁选脱磷流程54强磁选机(SLON)55强磁选机(SLON)56产品处理系统：产品处理系统：脱磷后的铁精矿进旋流器（500，4台）分级，底流进盘式真空过滤机（9

15、6m2盘式过滤机5台），得最终产品-铁精矿粉；溢流进50米浓密机浓缩，浓缩后的底流进真空过滤机。浮选泡沫产品（硫精矿）经24米浓密机浓缩后进外滤式真空过滤机（40m2过滤机3台），得最终硫精矿粉。强磁尾矿（脱磷系统）经二段浓缩（50米浓密机）后，进入高效浓密机（20米、加入絮凝剂）浓缩，底流经除渣后用隔膜泵（3台）输送至尾矿库。57铁精矿过滤流程58精矿浓密机59盘式过滤机60盘式过滤机61内滤式过滤机62内滤式过滤机63硫精矿过滤流程64外滤式过滤机65陶瓷过滤机66尾矿处理流程67尾矿浓密机68隔膜泵69隔膜泵70主要主要设备情况设备情况711、旋回破碎机、颚式破碎机（各 2台在井下，属于

16、采矿场）722、圆锥破碎机（一段中破碎）733、振动（圆形）筛（2台）744、多缸液压标准型圆锥破碎机（二段中破碎）755、中间储矿槽 堆存中破碎后的矿石8万吨，待入重选选别766、双层直线振动筛（洗矿分级）777、磁滑轮（选别50-20mm级别）788、磁滑轮（选别20-2mm级别）799、浓缩锥斗（浓缩2-0mm级别）8010、大粒度跳汰机（选别50-20mm级别干磁尾矿）8111、脱介筛（脱大跳介质）8212、辊式磁选机（选别20-2mm级别）8313、湿式筒型弱磁选机（选别2-0.5mm级别）8414、湿式筒型中磁选机（选别2-0.5mm级别弱磁尾矿）8515、螺旋分级机（用于精、尾矿

17、脱水）8616、浓密机(浓缩5m锥斗溢流)8717-18、湿式筒型弱磁选机（选别0.5-0mm级别）8819、14201500圆筒式脱渣筛，2台 8920、立环式脉动高梯度磁选机（选别0.5-0mm级别弱磁尾矿）90浓密机（浓缩重选系统尾矿）91圆锥破碎机（细破碎）92SANDVIK破碎机（细破碎）9323、振动筛（检查筛分）9424、25、球磨机（一、二段磨矿）9526、棒磨机（第八系列一次）9627、球磨机（第八系列二次）97 28、螺旋分级机9829、浮选机9930-31、湿式筒型弱磁选机（脱磷系统选别）10032-33、立环式脉动高梯度磁选机（脱磷系统弱磁尾矿选别）101 34、旋流器（弱磁选铁精矿脱水）10235、盘式真空过滤机（铁精矿过滤）10336、浓密机（硫精矿脱水）10437、外滤式真空过滤机（硫精矿过滤）10538、TT特种陶瓷盘式过滤机（硫精矿过滤）106 39、深锥浓密机（尾矿高效浓缩）10740、隔膜泵（尾矿输送）10841、板滤压滤机（尾矿压滤）109
