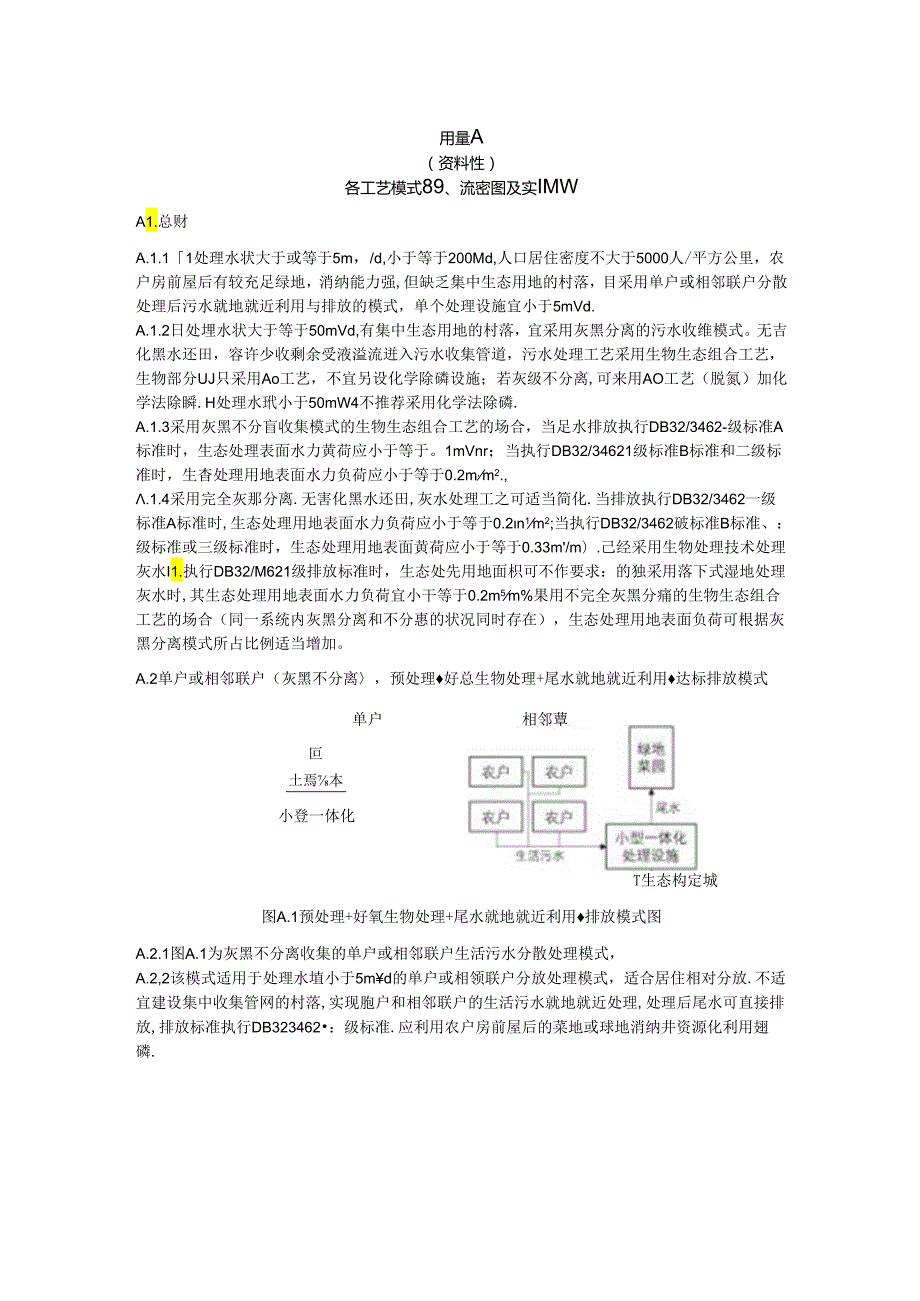

1、用量A（资料性）各工艺模式89、流密图及实IMWA1.总财A.1.11处理水状大于或等于5m，/d,小于等于200Md,人口居住密度不大于5000人/平方公里，农户房前屋后有较充足绿地，消纳能力强,但缺乏集中生态用地的村落，目采用单户或相邻联户分散处理后污水就地就近利用与排放的模式，单个处理设施宜小于5mVd.A.1.2日处埋水状大于等于50mVd,有集中生态用地的村落，宜采用灰黑分离的污水收维模式。无吉化黑水还田，容许少收剩余受液溢流迸入污水收集管道，污水处理工艺采用生物生态组合工艺，生物部分UJ只采用Ao工艺，不宜另设化学除磷设施；若灰级不分离,可来用AO工艺（脱氮）加化学法除瞬.H处理水
2、玳小于50mW4不推荐采用化学法除磷.A.1.3采用灰黑不分盲收集模式的生物生态组合工艺的场合，当足水排放执行DB32/3462-级标准A标准时，生态处理表面水力黄荷应小于等于。1mVnr；当执行DB32/34621级标准B标准和二级标准时，生杳处理用地表面水力负荷应小于等于0.2m,m2.,.1.4采用完全灰那分离.无害化黑水还田,灰水处理工之可适当简化.当排放执行DB32/3462一级标准A标准时,生态处理用地表面水力负荷应小于等于0.2n1m2;当执行DB32/3462破标准B标准、：级标准或三级标准时，生态处理用地表面黄荷应小于等于0.33m/m）.己经采用生物处理技术处理灰水I1.执
3、行DB32/M621级排放标准时，生态处先用地面枳可不作要求：的独采用落下式湿地处理灰水时,其生态处理用地表面水力负荷宜小干等于0.2m5m%果用不完全灰黑分痛的生物生态组合工艺的场合（同一系统内灰黑分离和不分惠的状况同时存在），生态处理用地表面负荷可根据灰黑分离模式所占比例适当增加。A.2单户或相邻联户（灰黑不分离，预处理好总生物处理+尾水就地就近利用达标排放模式单户叵土焉本小登一体化相邻蕈户T生态构定城图A.1预处理+好氧生物处理+尾水就地就近利用排放模式图A.2.1图A.1为灰黑不分离收集的单户或相邻联户生活污水分散处理模式，A.2,2该模式适用于处理水埴小于5md的单户或相领联户分放处
4、理模式，适合居住相对分放.不适宜建设集中收集管网的村落,实现胞户和相邻联户的生活污水就地就近处理,处理后尾水可直接排放,排放标准执行DB323462：级标准.应利用农户房前屋后的菜地或球地消纳井资源化利用翅磷.2.3该模式不强制采用灰黑分离.单户或相邻联户可也设一体化污水处理设箱，设施宜采刖好氧生物处理技术，无需设计专门的脱触除磁措施.A.2.1考虑公共卫生因家，本工艺不宜采用落干式湿地酋代好氧生物处理单元直接处理原污水。.2.5处理设施应保证处理后尾水清澈透明无异味.可就近采用布水管滴潴或喷灌方武泄溉农户房前屋后的菜地或绿地,多余出水达标排放进入生态沟渠或通过已建好的雨水管网外排。A.2.6

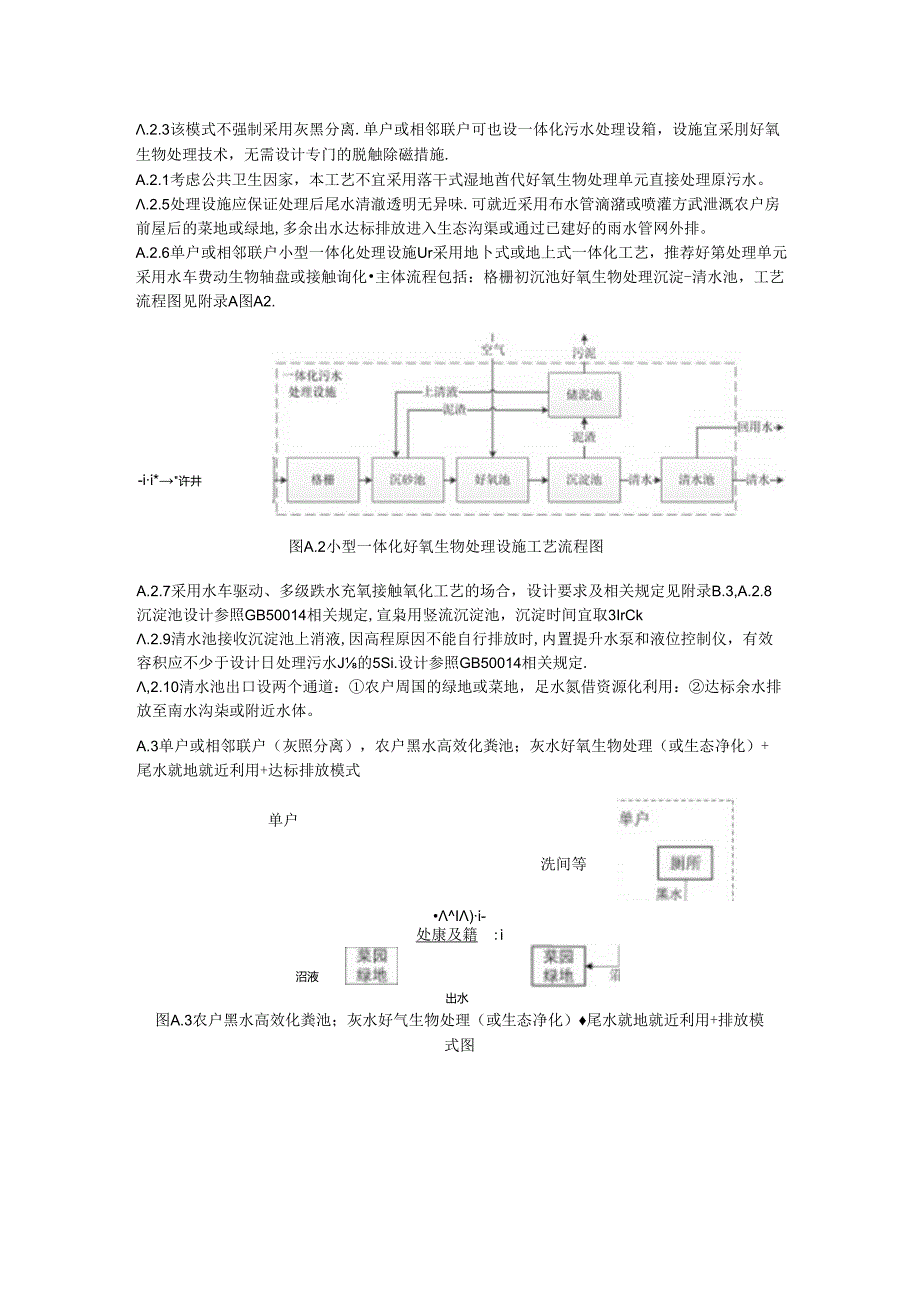

5、单户或相邻联户小型一体化处理设施Ur采用地卜式或地上式一体化工艺，推荐好第处理单元采用水车费动生物轴盘或接触询化主体流程包括：格栅初沉池好氧生物处理沉淀-清水池，工艺流程图见附录A图A2.-ii*许井图A.2小型一体化好氧生物处理设施工艺流程图A.2.7采用水车驱动、多级跌水充氧接触氧化工艺的场合，设计要求及相关规定见附录B.3,A.2.8沉淀池设计参照GB50014相关规定,宣枭用竖流沉淀池，沉淀时间宜取3IrCk.2.9清水池接收沉淀池上消液,因高程原因不能自行排放时,内置提升水泵和液位控制仪，有效容积应不少于设计日处理污水J的5Si.设计参照GB50014相关规定.,2.10清水池出口设

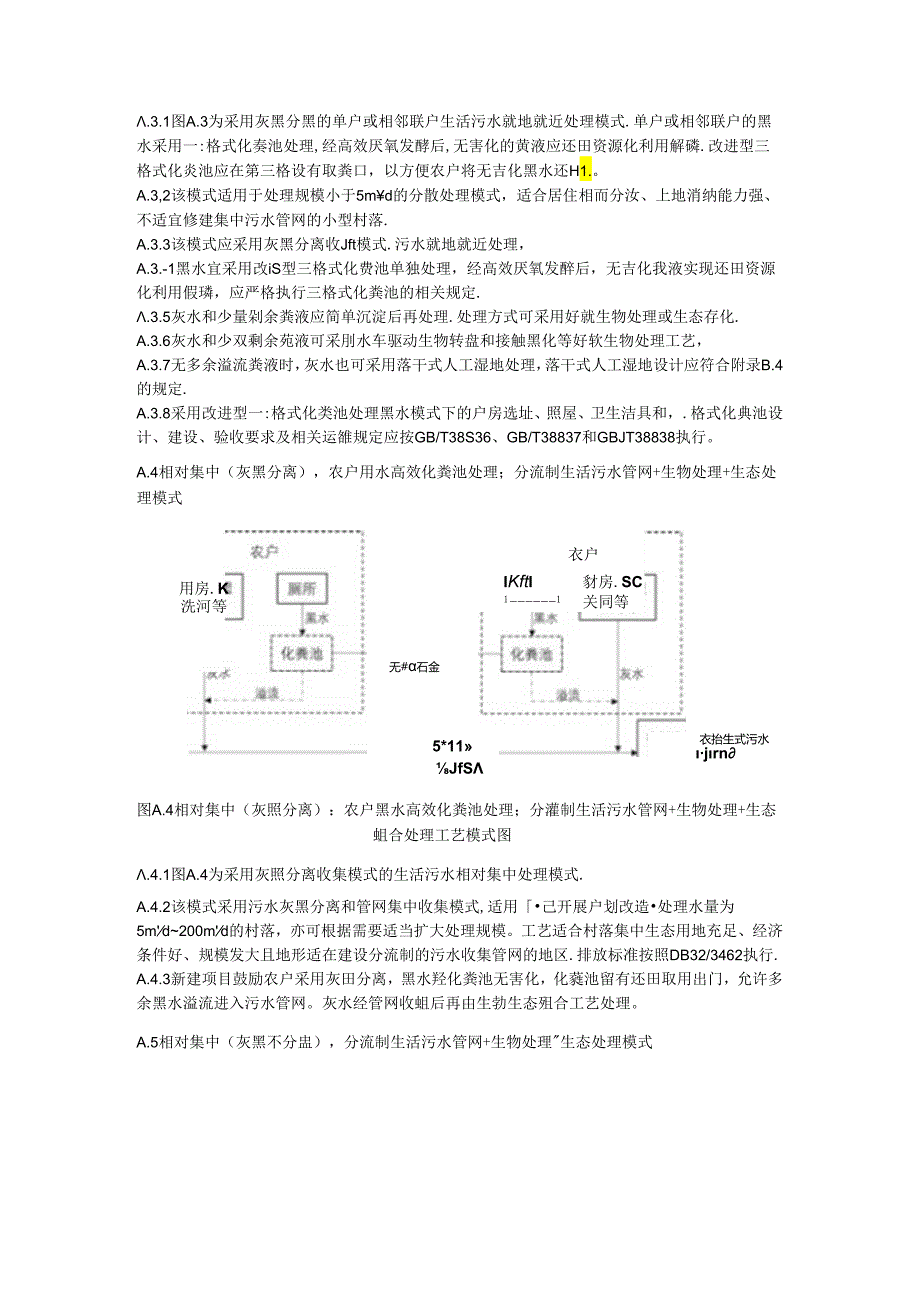

6、两个通道：农户周国的绿地或菜地，足水氮借资源化利用：达标余水排放至南水沟柒或附近水体。洗间等A.3单户或相邻联户（灰照分离），农户黑水高效化粪池；灰水好氧生物处理（或生态净化）+尾水就地就近利用+达标排放模式单户I)i-处康及籍:i沼液出水图A.3农户黑水高效化粪池；灰水好气生物处理（或生态净化）尾水就地就近利用+排放模式图.3.1图A.3为采用灰黑分黑的单户或相邻联户生活污水就地就近处理模式.单户或相邻联户的黑水采用一:格式化奏池处理,经高效厌氧发酵后,无害化的黄液应还田资源化利用解磷.改进型三格式化炎池应在第三格设有取粪口，以方便农户将无吉化黑水还H1.。A.3,2该模式适用于处理规模小于
7、5md的分散处理模式，适合居住相而分汝、上地消纳能力强、不适宜修建集中污水管网的小型村落.A.3.3该模式应采用灰黑分离收Jft模式.污水就地就近处理，A.3.-1黑水宜采用改iS型三格式化费池单独处理，经高效厌氧发醉后，无吉化我液实现还田资源化利用假璘，应严格执行三格式化粪池的相关规定.3.5灰水和少量剁余粪液应简单沉淀后再处理.处理方式可采用好就生物处理或生态存化.A.3.6灰水和少双剩余苑液可采刖水车驱动生物转盘和接触黑化等好软生物处理工艺，A.3.7无多余溢流粪液时，灰水也可采用落干式人工湿地处理，落干式人工湿地设计应符合附录B.4的规定.A.3.8采用改进型一:格式化类池处理黑水模式
8、下的户房选址、照屋、卫生洁具和，.格式化典池设计、建设、验收要求及相关运雒规定应按GB/T38S36、GB/T38837和GBJT38838执行。衣户5*11IKftI豺房.SC11关同等无#石金用房.K洗河等A.4相对集中（灰黑分离），农户用水高效化粪池处理；分流制生活污水管网+生物处理+生态处理模式衣抬生式污水jrnJfS图A.4相对集中（灰照分离）：农户黑水高效化粪池处理；分灌制生活污水管网+生物处理+生态蛆合处理工艺模式图.4.1图A.4为采用灰照分离收集模式的生活污水相对集中处理模式.A.4.2该模式采用污水灰黑分离和管网集中收集模式,适用己开展户划改造处理水量为5md200md的村
9、落，亦可根据需要适当扩大处理规模。工艺适合村落集中生态用地充足、经济条件好、规模发大且地形适在建设分流制的污水收集管网的地区.排放标准按照DB32/3462执行.A.4.3新建项目鼓励农户采用灰田分离，黑水羟化粪池无害化，化蕤池留有还田取用出门，允许多余黑水溢流进入污水管网。灰水经管网收蛆后再由生勃生态殂合工艺处理。A.5相对集中（灰黑不分盅），分流制生活污水管网+生物处理生态处理模式图A5分流制生活污水管网+生物处理+生态蛆合处理工艺模式图A.5.1图A.5为灰黑不分离收集的生活污水相对集中处理工艺流程.A. 5.2该模式采用污水灰攘不分离、管网集中收集模式,适用于处理水收为5mVd-200
10、nPd的村落，亦可根据需要适当扩大处理规模“工艺适仆农户房前屋后缺乏消纳用地、有集中生态用地、经济条件好、规模大.居住密集且地形适宜建设分流制的污水收篥管网的地区.排放标准按照DB32/3462执行.5.3该模式应用条件笠为原有系统改造，可不新建化海池，建设或完善分流制J的污水收集管网，将全部生活污水通过管网系统收集，送入生物生态组合处理设施，处理达标后排放。A.5.4未经灰黑分离的生活污水不宜直接果用落干式人工湿地等需要冷水不宓在外的生物生态净化单元处理.常用工艺技术及单元设计要求B. 1预处理单元C. 1.1格棚污水进入处理设备之前应设置格栅,可与第一级处理设施合!鹭8.1.1.2 就地处
11、理设施的宜设间距10mm15mm的细格栅.其他处理设施前宜设间矩15mm-40mm的利格板和间距IOmm-15mm的细格棚.管道封闭性较好时可仅设细格棚.8.1.1.3 格檐应采用耐腐蚀材料,旦易F拆装，设计、施工应符合GB50014、GB51221相关规定.8.1.1.4 井1.I应便于清掏.尺寸不宜小于50CmX50cm井费应便于开启.B.1.2初沉池8.1.2.1 污水就地处理工艺宜在格栅后设初沉池，B.1.2.2初沉池采用竖流沉淀池,宜建于地卜，设计、施工应符合GB50014.GB51221相关娓定.B.1.2.37沉淀池内上升流速取0.04ms-f1.（）8ms,中心笆液速0.30m
12、fs.B.1.2.4沉淀初宜年2-3周清除一次。8. 1.3调节池8.1.1.1 水质水扇波动较大的农村生活污水处理设施,应设跣冏节池.8.1.1.2 调节池可与厌乳或缺氧单元合建，一般采用地埋式，应采取防海、防臭和防爆措施。B.1.3.3调节池其他设计细则应参考给水排水设计手册（第5册）-城镇排水,结构设“由符合GB50069相关要求.B.1.4隔油池B.1.4.1隔油池必须同时具符收油和排油污措施，B.1.4.2隔油池应密闭或加活动旗板.以防止.环境污染和火灾事故的发生.并可以起到防雨和保温的作用.B.1.4.3寒冷地区的隔油池应采取有效的保M防寒措施，以防止污油凝固，B.1.4.4陶油池
13、四周一定魅用内要确定为禁火区，并配备足修的消防潺材和其他消防手段。B.2厌冢处理单元8. 2.1就本要求8.1.1.1 厌然处理单元设计以行机物降艇为主要指标.设计参数选取时宜以降解70%以上有机物为目标.8.1.1.2 厌笈处理单元宜采用地理式，设计细则应参考给水排水设计手册（第5册卜城钠川水h结构设计应符合GBSOo69相关要求.人孔和盖板的设计冬符合相关国家标准，8.1.1.3 灰然处理单元应采取防渗、防见和防爆措施.B.2.2大深径比厌氧反应器B.2.2.!一般适用于地下水水位较深、土地资源紧张的地区。8.2.2.2 大深径比厌氧反应潺为用柱形,深径比在之间.根据当Jfe形地貌及开挖条
14、件选取.条件不符合的可选用折漉板厌氧反应器.8.2.2.3 大深径比厌氧反应器的水力停留时间宜取3d4d,悻泥周期均为2年。8.2.2.4 大深径比厌氧反应器施工工艺应符合GB50141的要求。B.2.3折流板厌鱼反应器8.2.3.1 一般适用于地下水位浅，地顷条件不好的地区。8.2.3.2 折流板厌氧反应器为多格方形，W1.料装填高度不宜小于池深的2/3.8.2.3.3 折流板厌班反应器的水力停留时间宜取2d4d,排泥周期约为2年.B.3好氧处理单元8. 3.1基本要求8.1.1.1 好氧处理单元设计以进一步降低有机物含尿和优化级素形态为主要目的.8.1.1.2 好氧处理单元宜建于地上,脉冲
15、生物灌池和跌水充氧接触软化池设计细W1.参照HJ2014.8.1.1.3 水量较大或污染初浓度较高地区宜选用脉冲生物沙池：水吊:不火于50md,且地形为丘陵或山地时宜采用跌水充氧接触辄化池.有景观要求时宜采用生物转盘.冬季水温低于8C的地区宜采用脓冲生物泄池或生物转盘，便于外设房屋保温。B31.4进水有机物浓度较高或冬季水温低于8C的地区，跌水充氧接触氧化池和生物转盘应在好班处理单元前设缺料脱觥除鬼单元降低好辄单元逸散臭味的可能性.B.3.1.5技术选用成标台考虑噪声和凫昧对周边居民的影响.B.3.2生物油池8.321 生物注池可用于小型分散式污水处理和集中式污水处理.8.322 生物谑池由池
16、体、沌料、布水装置和排水系统组成.池体宜为方形、矩形或嗯形：J1.E料宜采用碎石、卵石或炉渣，粒径为30mm100mm；布水装汽可采用固定式或移动式；川水系统应设置渗水装置、集水沟和总排水沟e容积负荷官为0.15kgBOD(m,d)-0.3kgBOD5(m5d).8.323 .3生物谑池采用脓冲方式布水，布水负荷Iommnfd),出水I可流比1.(M)%-300%.8.324 .4生物港池所需填料体枳按下列公式计算；F=QXnX匕-1.MNIrX1000)(1)式中：V生物接触氧化区的有效容积(m)；Q每人堤大污水量(m/人!)：N服务人数(人)：1.a进水BOD5浓度Vmg1.：1.t出水B
17、ODs浓吱(mg.1.)；Nu谑料容枳负荷率(kgBODsnrd)。8.325 5生物谑池进水悬浮物浓改不宜大于60mg1.B.3.3阶式跌水接触银化池B.3.3.I阶式跌水接触氧化池可用于小鞭分放式污水处理和运维费用有限的集中污水处理。与普通接触制化池不同.阶式跌水接触就化池不设机械曝气设得和二级沉淀池.B.332阶式趺水接触就化池为多皴接触利化,通常建议为5级.进水浓度较高时可适当增加级数,总水力容留时间宜不低于50min.8.3.3.3 阶式跌水耙化池总有效容积宜根据以下公式计算：V=QXnX也-i,)(rrX1000)(2)式中：V一接触氧化池的有效容积(n?)；Q每人每天污水电(m/
18、人D：N服务人数(人)：/.u进水BoD5浓度mg1.):1.r出水BODS浓度(m1.)；Nu谑料容枳负荷率(kgBOD11d)。8.3.3.4 阶式跌水接触辄化池单池平面形状宣采用矩形“其长宽比宜采用1:57*8.3.3.5 阶式跌水接触氧化池由下而上应包括填料层、稳水层和超高.其中城料层高宜采用0.3m0.4m,和水层高0.1m,超高不宜小于0.1m-单池总而1?不超过0.6池内应防止短流，出水端直设导流板分隔为下向流和上向流。导流板卜缘至池底的跑离宜为0.1m02m.各池趺水高度不宜低于05m.8.3.3.6 跌水接触氧化池底部应彳I排泄和放空设施，B.3,3.7阶式跌水接触笈化池设计
19、细则参照HJ2014,B.3.4水车驱动生物转盘8.3.4.1 水车驱动生物转盆适用于小里分散式污水处理。8.3.4.2 水车那动生物转盘宜采用多级转盘,一般为23级，每级结构相似，由盘片、接触反应槽、转轴及水车组成.各级纵向交错布置.总水力杵序时间不宜低于1.2h.8.3.4.3 水车建功生物转盘采用水车水力驱动，生物转盘与水车等径.8.3.4.4 转盘转速宜为4rmin-6min。8.3.4.5 水车舞动生物转盘的BoDS面枳负荷定为6gBOD5(md)30gBOD(m-d).8.3.4.6 水车驱动生物转盘接触反应槽截面为半18形，内有修板将生物转盘和驱动盘完全就开.生物转盘轴与水面距离
20、005m-0Im:水车驱动时疆动区水位落干，不得淹没水车驱动盘。8.3.4.7 车型动水由提升泵分流配水,分配比以维持生物行盘持续忖动为破低值，一般为提升水泵额定流盘的50%-60%.8.3.4.8 及高级池体上方直谀高位水箱.水箱容积宜至少满足进水提升泵的20min流尿.B349后级生物转盘出水进入配水池，兼具沉淀池功能，池体设计配水墙，具备调节iS入生态处理单元水量和返回缺氧区水愤的分配功能。B3.4.10水车驱动生物转盘构型可参考图B.I.图B.1水车驱动生物转盘构型示意图B.4生态处理单元B.4.1常规要求B.4.1.I生态处理单元设计以氮磷消纳和资源化利用为主要目的.B41.2生态处
21、理单元通常建于地匕人工湿地和水生植物沙床设计细则参考HJ2005；阶式功能更化型氧化地设汁细则参考CJJb54。8.4.1.3 人工湿地中传统水平潜湎人湿地适用于资金短缺、土地面积相对丰富的地区，也可作为水生的物泄床之后的保障单元:浸润度可控型人工湿地和落干式人工湿地适用于水质要求较高、土地资源紧张、具有定管理能力的地区；阶式功能强化型笈化埔适川于沟墙丰富、经济水平有限地区：水生植物泄床适用于进水SI瞬丰富的温暧地区。8.4.1.4 生态用地面积应根据收集模式和排放标准.按本文件附录A第A.1.4条规定确定.8.4.1.5 人工湿地和水生植物灌床底部坡度应设为3-5-8.4.1.6 生态处理单
22、元应具备10%15%的超黄荷能力，污水进入僦应可调节。8.4.1.7 生态处理单元所种植物计选择根系发达、处理性能好、成活率高、抗污能力强且具有一定美学和经济价值的植物.经济型农作物可以空心菜、水芹为主.间种韭菜、金花菜、茴蒿、豆搬菜等.生态单元所种机物应定期有序地进行刈割,刈割领率应根据机物生长特性确定，不应影响生态单元处理效果。人工湿地和水生植物泄床冷暖季梅物应采用或种轮作的种植方式.B.4.2人工湿地8.4.2.1 人工湿地主要指传统表面流、水平潜流人工湿地、浸润度可控型人工湿地、落干式人工湿地等，应根据当地可用地面枳、地旗、地貌、气候等自然条件选择合适的人工湿地类型。8.4.2.2 传
23、统水平潜流人工湿地水位一般保持在基而表面下方5cm20cm并根据进水水量等进行调节.8.4.2.3 浸润仪可控型人工湿地水位可通过出水水位控制，应根据选种植物及生长期的不同选择合适的水位.8.4.2.4 落干式人工湿地淹没时间和空床时间的分配宜为Sh+I2h(夏秋季和12h+12h(冬存季)，淹没深度一般保持在基痂表面下方5cm左右.8.4.2.5 出于公共卫生安全考虑，落干式人工湿地不应替代好氧生物处理单元宜按处理原污水。8. 4.3阶式功能演化型氧化城8.1.1.1 阶式功能强化型笈化埔由多个有单一作用的划体申联组成，一般组成为兼耙城、好乳塘和水生植物她等，进水为生物处理用水时，可不设赧氧
24、塘，可根据当地条件选择合适的组合.8.1.1.2 越粒塘有效水深宜不少于3m.好氧地和水生植物塘有效深度宜为25m和0.6-15m.8.1.1.3 兼氧城的水力停用时间宜不少于20h.8.1.1.4 好氧塘的水力停留时间宜取SU1.Oh.8.1.1.5 翻化塘应防止暴雨时期产生溢流.8.1.1.6 堪的底部和四周应作防港处理，预防她水下渗污染地下水。8. 4.4水生植物滤床8.1.1.1 水生植勒沙床采用无土栽培的的植水生植物系统，与潜流人工湿地申联使用时应置于前端,改怦水质以保护后续湿地。灌床长宽比宜为3:18:1。8.1.1.2 水生桢物浊床的水力负荷应根据所选植物种类确定,应根据试验或相
25、姒植物的运行数据确定设计参数,无实测数据时可取0.5m5(m-d)-1.0m5/(m:d),8.1.1.3 水生根物灌床的设计水深与选取植物的根系长度有关，应根据试验或相似依物的运行数据确定设计参数，一般宜为20cm30c11u8.1.1.4 水生植物浓床冷暖季植物换荏与收割应尽At避免影响生态单元的处理效果.8.1.1.5 收割时,应根据植物长势沿水流方向.批次进行.每次收割面积为种植区的15%-20%.间隔3-5d经济型作物的收割方法应匹配其生长特性，确保作物的再生能力.例如空心菜收割应保留两个节间，水芹菜收割时应保粉嫩根等。收割频率应根据植物生长特性确定，以不影响生态单元处理效果为基本原则.8.1.1.6 冷暧李植物换在时应沿水流方向，以I5%-2O%佗作区面枳为单元进行后季作物的亚我，换花时间与我频率应与所选依初生长特性相匹配，复栽频率宜为1周左右，换荏宜在约I个月之内完成，8. 5化学法强化除钦8.1.1 污水经处理后出水总磷不能达到要求时，可采用化学法除磷。8.1.2 化学法除偿所使用的紫凝剂有铁盐懿减剂和铝盐絮凝剂等.B6生物生态蛆合处理工艺生物处理单元生态处理单元图B.2生物生态组合工艺流程图
