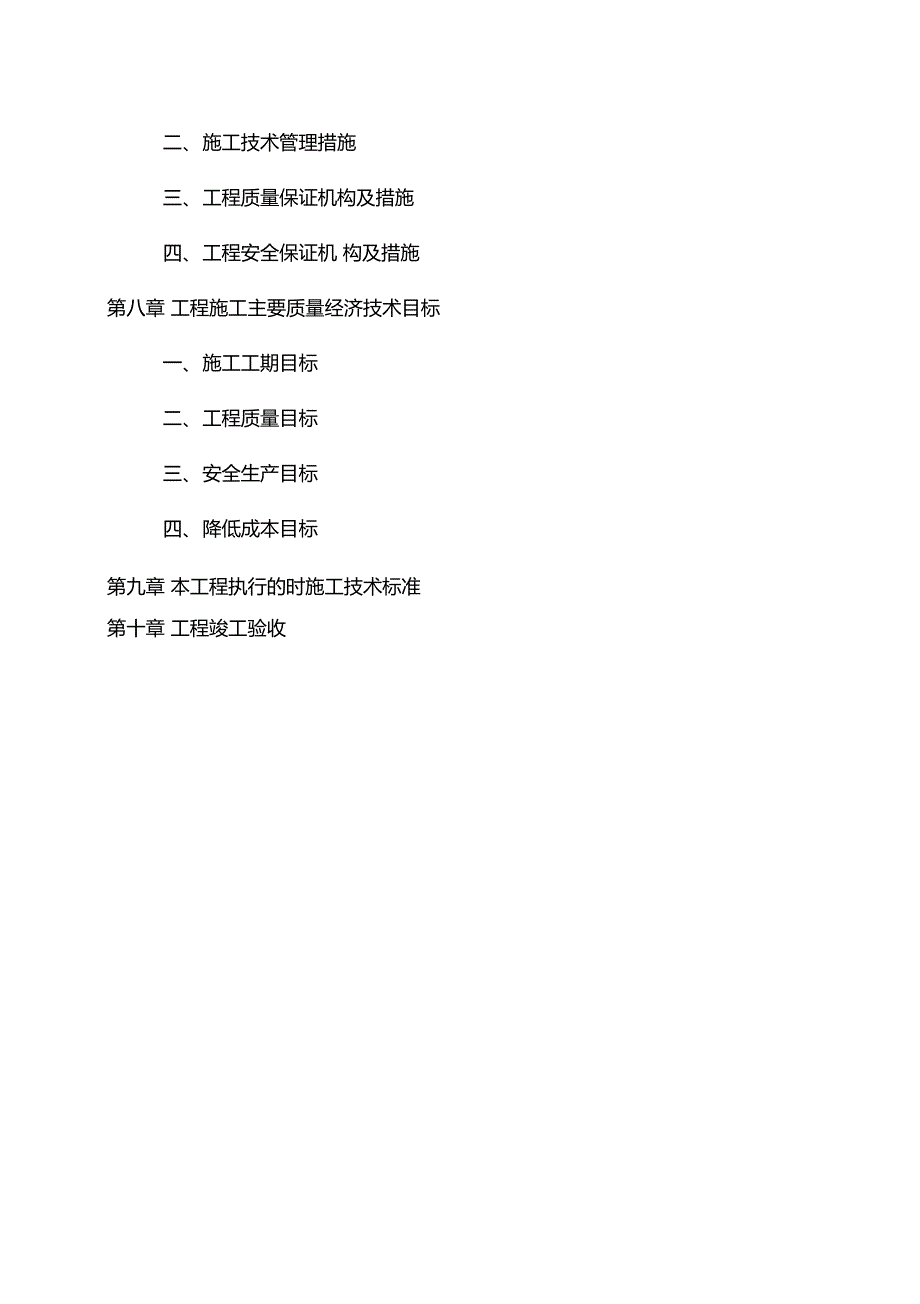

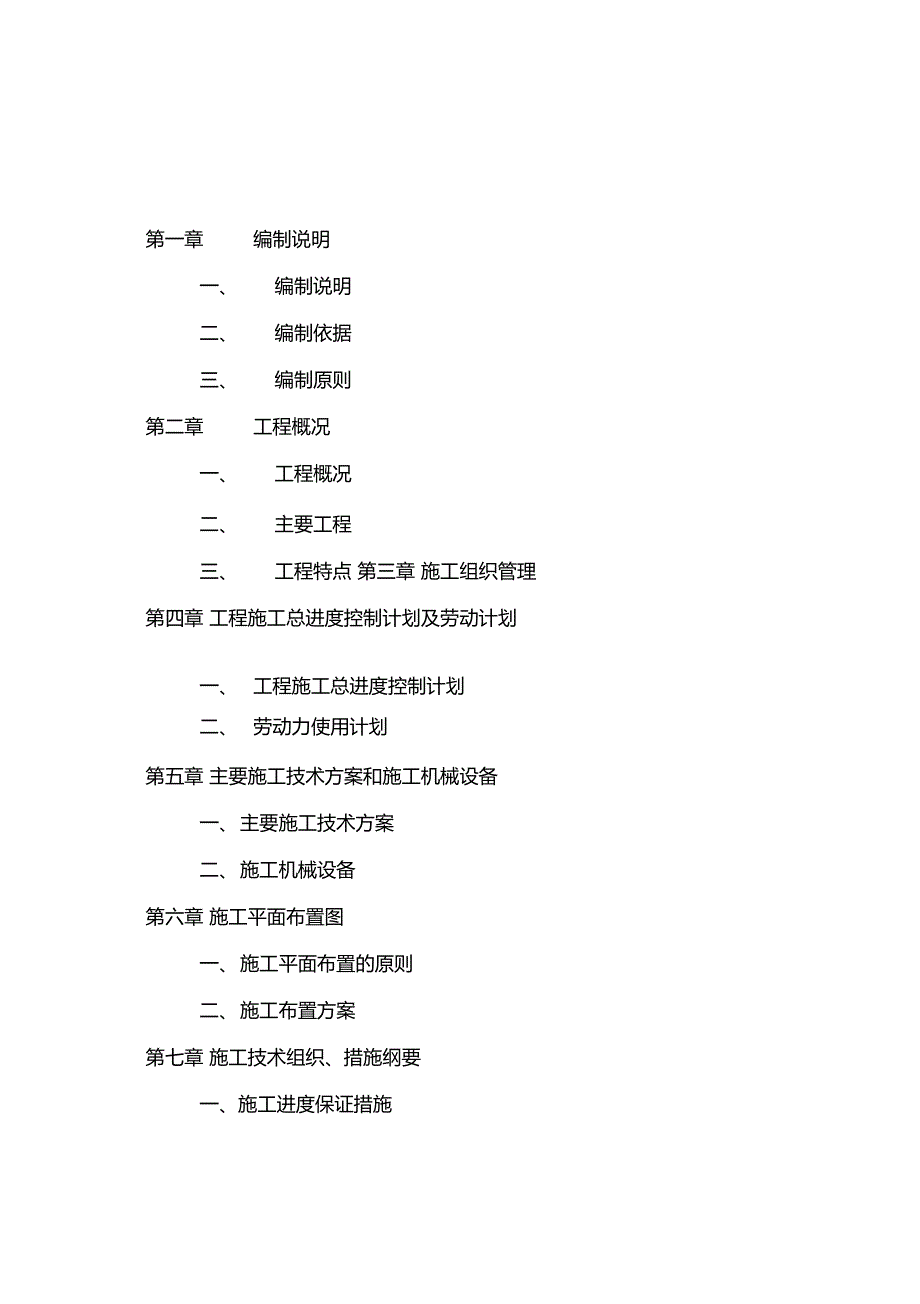

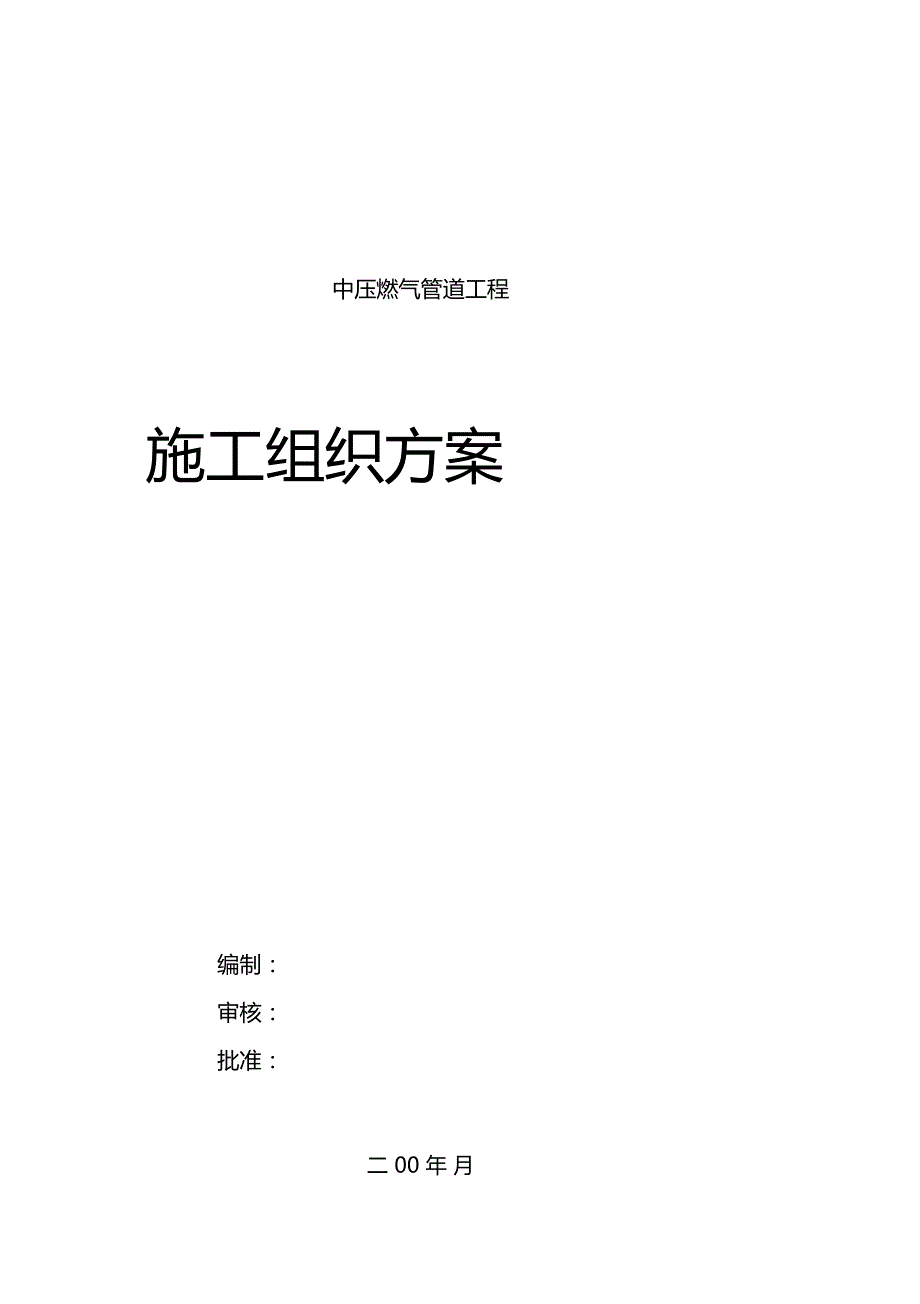

1、中压燃气管道工程施工组织方案编制: 审核: 批准:二 00 年 月第一章编制说明一、编制说明二、编制依据三、编制原则第二章工程概况一、工程概况二、主要工程三、工程特点 第三章 施工组织管理第四章 工程施工总进度控制计划及劳动计划一、工程施工总进度控制计划二、劳动力使用计划第五章 主要施工技术方案和施工机械设备一、主要施工技术方案二、施工机械设备第六章 施工平面布置图一、施工平面布置的原则二、施工布置方案第七章 施工技术组织、措施纲要一、施工进度保证措施二、施工技术管理措施三、工程质量保证机构及措施四、工程安全保证机 构及措施第八章 工程施工主要质量经济技术目标一、施工工期目标二、工程质量目标三

2、安全生产目标四、降低成本目标第九章 本工程执行的时施工技术标准第十章 工程竣工验收第一 章 编制 说 明一 本施工组织方案 设 计,主要是依据河北新地燃气热力工程技术有 限公司提供的设 计图及提出的变更洽商,及甲方工程交底情况编制的。其 主要内容为施工 安排及主要施工方案,本施工组织设计是指导工程施工过 程的技术文件。二 编制依据:1 按河北新地燃气 热力工程技术有限公司提供的走向设计图。2 城市燃气输配 工程施工及验收规范 CJJ33-20053 城镇燃气设计 规范GB50028-20064 聚乙烯燃气管 道工程技术规程 CJJ63-20085 现场实际勘查及 技 术交底。三 编制原则:1

3、 认真贯彻国家对工程建设的各项方针、政策、法令法规及有关行 政规章制度,严 格执行基本建设程序。2 遵循建设施工工艺及其技术规范,坚持合理的施工程序的施工顺序,确保施工质 量和行业现行工程建设标准、 规范、 规程及有关安全、 卫生、环保等方 面的规定。 .3 安排施工项目,保证施工的均衡性和连续性。第二 章 工程概括一、工程概括:本工程为中压燃 气输气管线。中压燃气管线均采用埋地敷设,管顶覆土最小埋深为1.2米,管材为聚乙烯燃气管PE100de20Q管材SDR17.6,设计压力为0.4Mpa本工程的材料组 织订货由甲方单位负责,乙方负责施工管道连接敷设、吹扫试压等全部施工过程二、主要工程量一览

4、表:名称型号规格数量PE管dn 2005600 米弯头dn 2002个电熔dn 2006个阀门dn 2003个正三通dn 2001个帽子dn 2001个警示带5600 米警示桩若干在施工中我们一定严格按相关燃气工程施工的技术规范和施工及验收规范施工,以确保工程质量和供气安全。第三章施工组织管理施工中实行项目法管理,施工队伍有精干人员组成。施工现场设技术人员1名、质检员1名、安全员司机2名、施工队长1名、焊工3名、施 工工人12名、合计20名第四章工程施工总进度控制计划及劳动计划一、工程施工总进度控制图二、劳动力使用计划:依据工程情况及施工安排人驻施工工地参与施工第五章 主要施工技术方案和施工机

5、械配置PE管采用PE电熔连接和热熔焊接。参照PE管焊接技术标准吹扫和打压试验1.43.6 土方挖掘土方开挖采用机械挖土,人工清槽的方法,沟槽的截面尺寸严格按照燃气管道施工验收规范执行。1)根据施工图进行测量放线,打上百米桩分支桩及转角桩,确保平面定位的正确。2)当管道沿线遇到地下构筑物或其它隐蔽工程时,放线应在交叉范围两端作出明 2显志。3)开挖管沟前,应对开挖范围内的地上地下障碍物进行现场核查及坑探。逐项查清 障碍物构造情况,以及与管网工程的相对位置关系。为保护开槽范围内的各种障碍物而 制定的技术措施,分别取得所属单位的同意和配合,然后进行开挖工作4)开挖管沟前,应在布管侧修筑施工便道,施工

6、便道应有一定的承载能力。5)开挖深度按长输管图的管底埋深,严格控制挖槽深度(如超挖则必须夯实)如6)地槽开挖的边坡率(放坡系数)根据现场十壤的密实度及确保施工安全两方 面综合考虑确定。7)管沟开挖前应将控制桩移到堆土一侧的与地边界以内,堆土时不得将控制桩 埋掉。8)对软地基确定加固措施,对槽底的坑穴空洞进行挖填夯实。9)应将开挖的土方暂堆放到布管的另一侧。10)尽量缩短晾槽时间,并注意不使槽底土壤结构遭受扰动及破坏。不能连续施工 的土壤,应留出150 200m m的予留量,待施工前再开挖。9公路穿越采用定向钻方法施工根据我们新采用的管径为DN20C规格,因此可选用中型较为合适。其钻进方法 是按

7、设计管线定位确定钻孔轨迹,首先用钻机施工一个导向孔,随后在钻杆柱端 部换接大直径的扩孔钻头和直径小于扩孔的待铺设管线,在回拉扩孔的同时,将 待铺设的管线拉入钻孔,完成铺管作业。实验介质为压缩空气:强度试验压力为0.6Mpa,压力应逐步缓升至试验压力的50%,初 检如无泄漏和异 常现象,继续缓慢升压至试验压力0.6MPa,稳压lh后, 观察压力计30min,无明显压力降,试验合格。强度试验完毕后进行气 密性试验,试验 压力为 0.46,压力升至为试验压力的 50% 后,保持 10 分钟。确认无压 降后继续升压。升至试验压力后,保压 24小时,无 压 降为合格。三、管道安装工艺及 施工方法:1.

8、施工前对 PE 管进行检验。必须有材料单和合格证。2. 焊工必须有焊工 证 。五、质量及验收1. 管道焊接按照 PE 管施工规范严格施工。2. 验收按聚乙烯燃气管道工程技术规程CJJ63-2008规范执行六、施工机械设 备 :依据工程施工安 排,在施工中配备一台解放车运材料、一台长安汽 车、以便运送施 工人员、两台对焊机、两台发电机、两台电焊机、空压 机一台及其它零 用工具。第六章 施工 布置方案1. 施工人员住在施 工现场工地附近,统一伙食。2. 每天施工中随着 施工进度,每天出工前准备好当天所需材料。收工时将剩余物资随车 拉回驻地,施工场地做到工完料净场地清。第七 章施工技术 组织措施纲要

9、一、工程建设保 证措施:1. 合理安排施工及 施工人员,施工中充分利用人员与设备,充分调动 职工的积极性和 工作热情,提高工作效率。2. 提高一次性合格 率,减少返工。二、施工技术管 理措施:1.施工图纸,技术 资料齐全,保证正常施工。2.施工中要及时发 现问题,及时处理。对施工情况进行定期和不定期 和抽查。3. 隐蔽前及时通知 甲方单位,监理单位。检查并做好记录。4. 整改阶段要由建 设单位组织有关单位人员进行,投产前的技术检查 对发现问题逐条 整改。三、工程质量保 证组织机构及措施1. 工程质量保证组 织机构(见附图 2)1.工程质量保证措 施 :(1)、严格按辽宁建设安装集团 有限公司质

10、保体系运行,重点做好 以下几项工作, 详细审查核对图纸,严格按图施工,如设计变更或有修改 之处需有相应手 续。(2)、工程中所有的材 料及设备,配件必须有质量保证资料,否则 不准用于施工。(3)、严格执行施工规 范及相关技术标准。四、施工安全保 证机构及措施1.安全保证机构( 见附图 3)2.施工安全保证措 施 :安全施工是关系 国家和职工生命安全的大事。要坚决贯彻“安全第一、 预防为主”方针 ,杜绝安全事故发生。3. 认真贯彻安全法 政,加强了安全教育,每周定期召开安全会议,并在 每天开好班前会 ,每天做好安全纪录。4. 用电设备要保证 良好绝缘。5. 施工人员要穿戴 好劳动保护。第八章 工

11、程施工主要质 量经济技术目标一、施工工期目 标:1.合理安排,充分 利 用人员和设备,提高工作效率。2.提高一次性合格 率 ,减少返工。3. 在确保施工质量 的 前提下,尽量缩短工期。二、工程质量目 标:1.按设计变更要求 施 工,严格按施工及验收规范施工及检查,确保工程 质量优良。2.试运,投产一次 成 功。三、安全生产目 标:1.无任何火灾事故 。2.无重大人身或设 备 事故。四、降低成本目 标:1.施工中合理安排 、 利用材料。2.施工时减少浪费 , 材料尽量合理利用。第九 章 本工程执行的施 工技术标准1.城镇燃气输配工程施工及验收规范 CJJ3320052. 聚乙烯燃气 管道工程技术

12、规程 CJJ63-20083. 城镇燃气设 计规范 GB50028-2006第十 章 工程 竣工验收工程竣工投产前 ,应提前通知甲方单位,甲方组织有关设计、监理、施工及有关单位 联合检查验收,合格后及时办理工程验交手续。在工程验收时,施工单位 应交以下资料:一、开工报告二、各种测量记录三、隐蔽工程验收记 录四、材料设备出厂合 格证,材质证明书,安装技术证明,以及材料代用说明书或检验报告 。五、管道与调压设施 的强度和严密性测验记录。六、焊接外观检查记 录 。七、管道及附属设备 检查记录八、设计变更通知等各种洽商。九、工程竣工图和竣工报告。十、管道的程序 验收及整体验收记录十、其余应有资料。劳动力使用计划表附表-1填报单位:辽宁建设安装集团有限公司序号工种高峰人数施工时间备注01焊工342天02司机242天03技术员142天04安全员142天05施工队长142天06施工队员1242天07保管员142天表内各数不包括 后勤和管理人员工程质量保证组织机构图施工安全组织机构图附表-3
