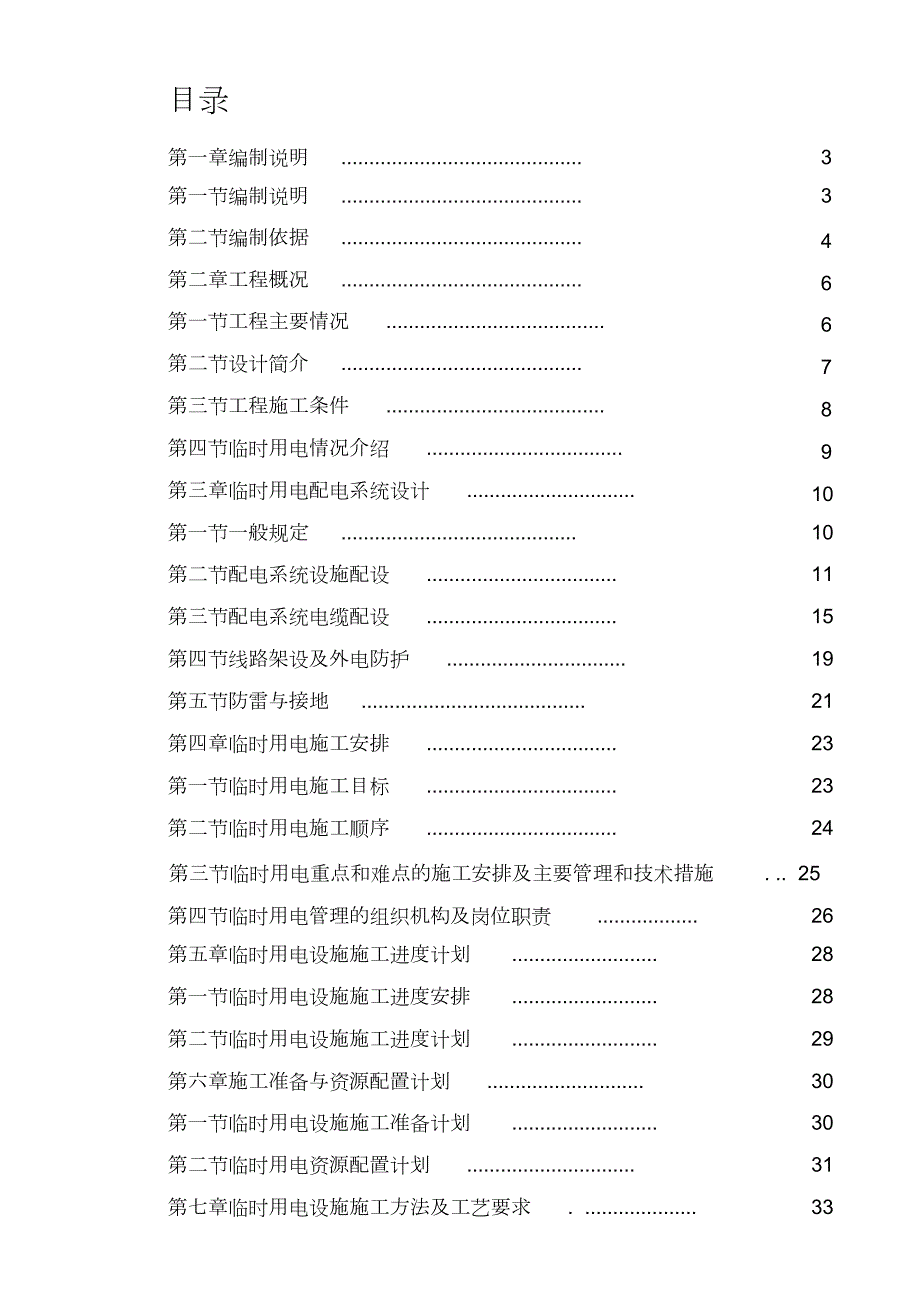

1、 目录第一章编制说明 .第一节编制说明 .第二节编制依据 .第二章工程概况 .第一节工程主要情况 .第二节设计简介 .第三节工程施工条件 .第四节临时用电情况介绍 .第三章临时用电配电系统设计 .第一节一般规定 .第二节配电系统设施配设 .第三节配电系统电缆配设 .第四节线路架设及外电防护 .第五节防雷与接地 .第四章临时用电施工安排 .第一节临时用电施工目标 .第二节临时用电施工顺序 .33466789101011151921232324第三节临时用电重点和难点的施工安排及主要管理和技术措施 . . 25第四节临时用电管理的组织机构及岗位职责 .第五章临时用电设施施工进度计划 .第一节临时用

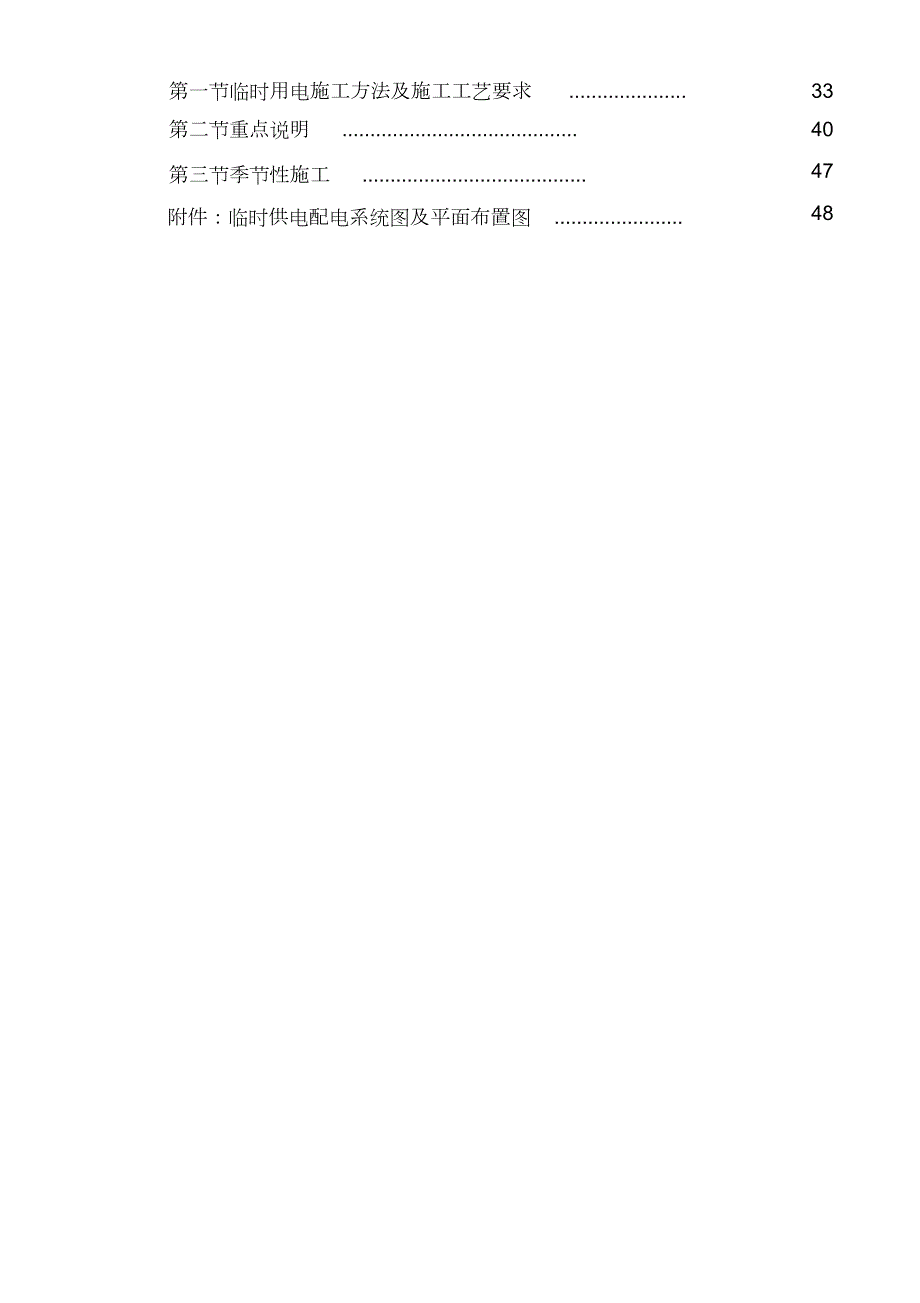

2、电设施施工进度安排 .第二节临时用电设施施工进度计划 .第六章施工准备与资源配置计划 .第一节临时用电设施施工准备计划 .第二节临时用电资源配置计划 .第七章临时用电设施施工方法及工艺要求 . .2628282930303133 第一节临时用电施工方法及施工工艺要求 .第二节重点说明 .33404748第三节季节性施工 .附件：临时供电配电系统图及平面布置图 . 第一章编制说明第一节 编制说明本方案是湖南科技大学理科教学楼工程临时用电专项施工方案，是在湖南科技大学理科教学楼工程施工组织设计的基础上对该专项工程的内容进一步具体化，经施工、建设、监理单位审批后，是直接指导该专项工程的施工管理和技术
3、经济活动的专用文件。 第二节 编制依据一、与工程建设有关的法律、法规和文件1、中华人民共和国安全生产法；2、建设工程安全生产管理条例（国务院令第 393号）；3、住房和城乡建设部危险性较大的分部分项工程安全管理办法 （建质200987号）；4、住房和城乡建设部绿色施工导则（建质 2007223号）；5、本工程施工组织总设计 (施工计划、设备清单及平面布置图等 )；6 、公司施工组织设计与报批管理办法7 、公司重大危险源安全监督管理办法二、国家现行有关标准和技术经济指标1、建筑施工组织设计规范（GB/T50502-2009）；2、建筑工程施工质量验收统一标准（GB50300-2001）；3、建设
4、工程施工现场供用电安全规范 (GB50194 93)；4、建筑电气工程施工质量验收规范（GB50303-2011）；5、建筑施工安全检查评定标准（JGJ59-2011）；6、施工现场临时用电安全技术规范（JGJ46-2005）；7、建筑机械使用安全技术规程（JGJ33-2012）；8、工业与民用配电设计手册（第三版）。三、工程所在地区行政主管部门的批准文件，建设单位对施工的要求。1 、湖南省湘潭市城乡规划局颁发的建设工程规划许可证2、湘潭市规划建设房产局颁发的建筑工程施工许可证；3、根据施工合同文件要求，本工程合同工期为 450天，质量要求为合格，安全要求无重大伤亡事故。 四、工程施工合同或招
5、标投标文件1 、湖南科技大学理科教学楼工程施工合同；2、工程中标通知书编号： ZBTZS3030020140624011401.五、工程设计文件1 、深圳市建筑设计研究总院提供的湖南科技大学理科教学楼工程建筑、结构、电气、暖通、给排水施工图（出图日期为 2013年 8月日及以后修改图）。 第二章 工程概况第一节 工程主要情况一、工程名称工程名称：湖南科技大学理科教学楼工程二、工程参建单位的相关情况建设单位：湖南科技大学设计单位：深圳市建筑设计研究总院施工单位：长沙市建设集团有限公司监理单位：（大建）湘潭县建设监理有限公司监理单位：（人防）湖南天鉴工程项目管理有限公司三、施工范围湖南科技大学理科
6、教学楼工程的总承包工程，乙方按甲方提供的设计图纸、承建标准、承包范围进行施工总承包。四、施工合同、招标文件或总承包单位对工程施工涉及临时用电的重点要求 第二节 设计简介一、施工范围内工程设计内容湖南省建筑科学研究院设计的湖南科技大学理科教学楼工程建筑、结构、电气、报警、暖通、给排水施工图纸。1 、建筑概况湖南科技大学理科教学楼工程总建筑面积27609，建筑高度为23.963m，其中地下 1层，地上 6层。2 、结构概况本工程设计使用年限 50年，建筑类别为多层建筑，建筑耐火等级为地上二级 /地下室一级，抗震设防烈度为 6度，结构类型为钢筋混凝土框架结构，人防工程等级为抗力（核等级常 6级）、防
7、化（丙级）。二、施工范围内工程相关要求本工程合同工期为 450天，质量要求为合格，安全要求无重大伤亡事故。 第三节 工程施工条件一、当地供电情况施工电力均可由湘潭市电力局供应、且能满足施工要求，无需现场再采取其它措施。施工现场能提供的电源方式：从施工场地西南边由湘潭市电力局（湖南科技大学）供电的变压器（内。630KVA）接入场二、施工条件本施工总承包工程的现场界限范围已由承包单位砌筑好围墙。整个现场可供布置的临建场地狭小。施工现场设施工出入口，场内施工道路、材料堆场、生产场地进行硬化处理。本工程临时配电间设置于场地西南向。 第四节 临时用电情况介绍一、临时用电设施情况介绍1 、本工程施工阶段主
8、要施工机具及技术参数主要施工机具及技术参数表（附表 2）序号设备名称规格、型号数量总功率施工阶段塔吊JL6013，TC6013260KW结构、装修、屋面垂直双吊篮快速提升机运输SCD60/604315KW结构、装修振动机30、 504.5KW基础、结构砼施工机具平板振动机高压水泵砂浆机B11111.5KW15KW11KW36KW40KW110KW7.5KW3KW基础、结构主体D80-30 5（80）JW3502装修交流电焊机电渣压力焊机对焊机BX3-300HYS-630UNI-100GQ40A2基础、结构基础、结构基础、结构基础、结构基础、结构基础、结构基础、结构基础、结构基础、结构基础、结构
9、施工全过程基础21钢筋施工机具切断机1弯曲机GJBF-40GT4/81冷拉调直机圆盘锯15.5KW2.5KW4KWDJ-5001平刨机MB1061木工施工机具电锯710.5KW3KW电钻3潜水泵24.4KW15KW35KW其他打夯机2室内外照明施工全过程注：施工器具数量按实际情况可作适当调整。 第三章 临时用电配电系统设计第一节 一般规定一、本工程施工现场临时用电采用 TN S接地、接零保护系统；二、本工程施工现场临时用电采用三级配电系统；三、本工程施工现场临时用电采用二级漏电保护系统。四、本工程施工现场临时用电的配电系统的设置遵守以下四项规则，即：1 、分级分路规则；2 、动力与照明分设规则
10、3 、尽可能缩短分配电箱与开关箱之间、开关箱与用电设备之间的距离规则；4 、符合环保及安全的规则。 第二节 配电系统设施配设一、配电间配设1 、本工程临时配电间设置于场地西南向，配电间净空尺寸按4m3m3m设置。室内干燥、无积水、整洁无杂物，应有防止小动物进入配电室的措施，四周无易燃、易爆及腐蚀介质，门向外开。2、柜下宜有沟槽放置电缆，柜的下边高于室内地面约 250mm，柜安装稳定，柜顶距房顶应大于 500mm，柜周边应有 1m以上空间。3 、应有二个彼此独立的照明系统，一为正常照明，一为事故照明。4 、应配备两个以上的四氯化炭灭火器和灭火用沙桶。5、配电柜应按分路容量选用大小，一般采用高
11、2.2m，厚 0.6m，宽度按分路容量选取的铁质配电柜，并配备工作、停电、检修、警示等标志牌。二、全场临时用电回路配设1 、从建设方提供的电源引入现场配电间的配电屏后，用基础钢筋作接地、避雷专用的保护线，从电源到配电间用三相五线，配电间内通过总配电屏、总开关、总电流表、电压表后分四个回路至施工现场：分路 1：为办公区、生活区用电。分路 2：为塔吊、各楼层施工用电。分路 3：为两个钢筋加工车间、木工加工车间等施工用电。分路 4：砂浆搅拌机、物料提升机等施工机组用。2 、每分路布置支路对各加工区和各设备进行控制。三、配电柜、配电箱及开关箱配设施工现场的配电系统的过载与短路的保护是在配电系统中设置隔
12、离开关、熔断断路器与漏电保护器等电器来完成。因此按现有的国产电器产品来选型，应优选 HR型带熔断器式隔离开关，而其中 HR6型 是现行国内最具可靠灭弧的产品， DZ型漏电塑壳断路器， DZ47LE标准漏电保护断路器均是较优产品。对于供对焊机、埋弧焊机、大型塔机、砼输送泵等线路的输电大于 200A，可在其单支线路中加装一道 CDM型塑壳断路器，以利于其供电合闸时有效灭弧。1、一级配电柜配设根据本工程总用电电流为 320kvA（高峰期时段），总配电箱内设置总隔离开关、总断路器、分隔离开关、分漏电保护器。其配电系统是采用先分路，再在各分路设置漏电保护器的基本保护系统，电器布置按从上到下的接线方式，其
13、漏电器的额定漏电电流一般定为 50mA。电器布置按从左到右的接线方式，且进出线均在箱底。尽可能从柜中多输出分路以利于实际工作，可参照公司制定的现场临时用电安全管理规程图 LDBZ06 01。配电柜中的地（ PE）排要作成通排，设置好配电室的专门入地线，其入地电阻 4，注意其入地点要远离市电网的供电变压器约 20m以上。每项回路设用电标识，相线分色区分，在电源进线端总隔离开关前设置配电室专用事故照明回路。箱体前面上方装设各种仪表（电流表、电压表、电度表），在箱体下端设 PE线和 N线接线排，总配电箱原理布置图如下：（见下图）（附图 1） 电流互感器电度表1Wh总隔离开关分隔离开关隔离开关分隔离开
14、关分隔离开关电流漏电漏电漏电漏电互感器保护器保护器保护器保护器总断路器配电室1n2照明专用总配电箱布置原理图2 、二级配电箱配设根据现场的用电负荷，设置适当数量的二级分配电箱，主要供大型机械设备用。二级箱采用 1000mm800mm200mm的铁皮箱，现场要悬挂稳妥，中心离地 1.3m，要有防雨措施。二级箱主要起分路作用，可不装漏电保护器，但分箱的配电电路应对预防过载、短路等危害故障具有有效的技术保证措施。电器布置按从左到右的接线方式，且进出线均在箱底。其柜内电器的设置可参照公司制定的现场临时用电安全管理规程图 LDBZ06 02a、02b。二级箱中的地（ PE）排，长度需 300mm，其上的
15、电气连接必须用螺栓与鼻头紧固，不能用螺钉紧固；要作好重复入地线，入地电阻 10。在二级箱内应专设一分路作为照明分路，负担该区域的照明供电。 3 、三级开关箱配设三级开关箱一般分为机械设备用、楼层施工机具用、彩板房照明生活用。内中应按负载需求来设置相应电器。柜内电器布置按从左到右的接线方式，且进出线均在箱底。各机械设备的开关箱应采用 600mm500mm170mm的铁皮箱，在机器旁就近固定安装稳妥，中心离地 1.5m，要有防雨措施，贯彻“一机、一箱、一闸、一漏”原则，其漏电器的额定漏电动作电流为 30mA，要有预防过载、短路危害的有效保证措施，参照公司制定的现场临时用电安全管理规程图 LDBZ0
16、6-03a。塔机开关箱要作好地排与入地线，入地电阻 10。楼层开关箱可采用 600mm500mm170mm的铁皮箱，一般采用移动式，其中心离地 1m；箱中线路，先接进“一闸、一漏”，即安装一个 HR型 100熔断式隔离开关与一个 DZ型漏电塑壳断路器后，再分路装设 DZ47型电器，三相采用“一拖一”，63A，即一个三相开关后接一个三相插座（可装二组）；二相采用“一拖二（或三）”，32A，即一个二相开关后接二个（或三个）二相插座，并分派到三相保持负荷平衡，即可同时接三组 ,参照公司制定的现场临时用电安全管理规程图 LDBZ 06-03b。彩板房的开关箱采用 DZ47型电器，但每栋每层的开关箱要采
17、用DZ47LE标准漏电保护断路器，以预防火灾和触电事故。在远距离（超过 30m）使用移动式开关箱时，要对开关箱作重复接地，入地电阻 2.5m。暗设可用绝缘串管（或电缆）埋墙方式，但暗设线路部分不得有接头，其金属穿管应作等电位连接，并与 PE线相连。二、外线防护配设1 、施工现场的对外电防护主要是作到绝缘、屏护、保证安全距离。2 、保证安全距离：施工作业不得在外电架空线路正下方施工及搭设作业棚、建造生活设施或堆放材料及其它杂物。在建工程（含脚手架）的周边与外电线路应保持最小安全距离是：距 110kv线路为 8m，220kv线路为 10m，未明确的按规范执行。3 、架设安全防护设施，可采用竹、木或
18、其它绝缘材料设置屏障、遮拦、围拦、保护网等设施来实现绝缘隔离。防护设施应稳妥，并悬挂醒目的警示牌。 第五节 防雷与接地一、施工现场主要对塔式起重机、外用电梯、物料提升机及钢脚手架要设置防雷，及时接好重复入地线，在设备基础混凝土浇捣时做好预埋工作。二、工地上的入地线，除配电间若远离建筑物需专作外，均可与建筑物的地下室主框钢筋相连作为入地装置，也可利用建筑物桩基，将根桩基钢筋连通，再用扁铁引来作为入地装置。3三、现场所使用设备的电动机的外壳均需接地（ PE）线；各开关箱的门页必须用网状线（或将接线绕制成螺旋状）与 PE端子相连。四、专用保护线由甲方配电屏引出，用五芯线连接到现场配电箱。在总配电箱旁
19、做第一级接地体连接在电箱框架上，施工现场的所有电器设备在正常情况下不带电的外露导电部分做保护接地，同时要求分配电箱旁作重复接地与配电箱体连接。五、保护地线的截面大小根据不同用途的电箱分别确定，要求采用多股铜线，不准使用独孤铝线。电箱保护零线接不小于 10mm2。六、保护地线采用五芯线从变压器中性点开始至总箱分箱开关箱到各种机械设备连通，保护地线不准设开关。七、保护地线采用绿、黄双色线；保护地不准与工作零混用，保证工作地、保护零分别使用。八、作防雷接地的电气设备，必须同时作重复接地。物料提升机、塔吊的接地体，制作独立的接地装置，用 3根直径 50镀锌钢管同 -440镀锌扁钢焊接连体，埋深 2.5
20、m。接地电阻值不大于 4欧姆。 九、配电箱做保护零重复接地，每一重复接地装置的接地电阻值应不大于 4欧姆。十、在楼梯间、电梯井内使用行灯，采用 36V安全电压照明。 第四章 临时用电施工安排第一节 临时用电施工目标一、进度目标在工程开工前临时用电设施必须按要求施工完毕。二、质量目标严格按国家及公司相关规范和要求施工。三、安全目标临时用电设施施工和使用过程中安全事故为零。四、环境目标环境目标为合格。五、成本目标成本目标为预算费用目标。 第二节 临时用电施工顺序一、临时用电设施施工顺序（附图 2）配电间搭设总配电箱制作安装场外电源引入施工场内分配电箱制作安装场内分电路分配电箱接电施工各机械设备开关
21、箱施工电缆敷设临时用电设施施工顺序二、送电操作顺序（附图 3）总配电箱分配电箱开关箱临时用电送电操作施工顺序三、停电操作顺序（附图 4）开关箱分配电箱总配电箱 (出现电气故障的紧急情况除外 )临时用电停电操作顺序 第三节 临时用电重点、难点的施工安排及主要管理技术措施一、重点和难点的施工安排1 、本工程临时用电重点是各配电线路的保护，以及各开关箱内的漏电保护装置的检查和各种设备的防雷接地。2 、由于总配电房与拟建物中间隔一条场内临时运输道路，临时用电主电缆的敷设要穿过工地内临时马路，且线路上有重车通过，比较困难。二、重点和难点的施工主要管理措施1 、为保证工地临时用电设施正常使用，项目安排专职
22、电工对整个工地的临时用电设施进行维护和使用，并安排专职安全员对工地的临时用电设施进行检查，即使排查各种隐患。2 、为确保工地各配电线路的正常使用，各配电线路均采用埋地敷设，埋地深度不小于 700，所有埋地电缆均采用直径 75的 PVC套管保护，穿施工现场内临时道路的主电缆线埋地深度不小于并采用直径500水泥成品套管保护，在上方设有方位标志。三、重点和难点的施工主要技术措施700，1 、对施工过程中有关临时用电的施工作业，在施工前做好技术交底，安排专职电工作业，派专职安全员监督实施，并有项目部组织进行验收。第四节 临时用电管理的组织机构及岗位职责 一、临时用电管理的组织机构（附图 5）项目经理
23、王小乐项目副经理：刘发科技术负责人：王笑阁施工员：喻新明安全员：刘佳仪电工班长维护电工临时用电设施施工顺序二、项目电工安全管理职责1、电工应认真学习贯彻执行 JGJ59 99施工现场临时用电安全技术规范，执行三级保护，一机一闸，五线制等。2 、所有绝缘检测工具，应妥善保管，严禁他用，并定期检查效验。3 、现场施工用高低压设备及线路，应按照安全用电施工组织设计或施工方案及有关电气安全技术规程安装和架设。4 、线路上禁止带负荷接电，并禁止带电作业。5 、掌握安全用电基本知识和熟知所有设备性能。6 、使用设备前检查电气装置和保护设施上是否完好，严禁设备带“病”运转。7 、停用的设备必须拉闸断电，锁
24、好开关箱。 8 、负责保护所有设备的负荷线，保护零线和开关箱。发现问题及时报告解决。9 、搬迁或移动用电设备必须先由电工切断电源，并作妥善处理后进行。10、电工应跟班作业，随叫随到，并巡回检查。发现私自动电，乱接乱拉，应追究责任，并向项目安全员、施工员或项目经理反映情况。 第五章 临时用电设施施工进度计划第一节 临时用电设施施工进度安排为保证工程安全施工，临时用电设施必须在工程开工前设计施工，并经过验收方可投入使用。为保证工程施工进度，临时用电配电房、主配电箱及各分路配电箱在土方开挖后施工完毕，各开关箱安装前安装调试到位，楼层施工用配电箱与主体进度同步施工。在设备 第二节 临时用电设施施工进度
25、计划（附表 4）施工天数持续时间工作名称246810121416182022244335总配电房施工总配电柜制作二级箱制作开关箱制作总配电柜安装及电源进线敷设22221各分路配电箱安装各分路电缆敷设各用电设备接线设备调试说明：临时用电配电房设在工地西南角，配电房采用砖砌，并用醒目的标识牌标识。临时用电总配电柜由项目部设计专业厂家制作。各分配电箱由项目专职电工制作安装。施工现场内各分路电缆均采用埋地敷设。 第六章 施工准备与资源配置计划第一节 临时用电设施施工准备计划一、技术准备计划1 、根据工程的工程量，确定投入本工程的施工设备和机具。2 、根据施工现场平面布置确定各施工设备和机具的位置。3
26、根据施工总用电量确定变压器的型号。二、现场准备计划1 、根据施工组织设计及现场平面布置图，由项目专职电工对施工临时用电设施所需的电缆电线、开关箱、开关、漏电保护装置等其他所需的配件列出材料及设备清单。2 、材料采购员根据计划清单将临时用电所需的物资按要求采购到位。所有临时用电物资均需合格证和质检证明方可使用。三、资金准备计划因本工程施工合同中有预付款条款，该项费用从临时设施预算费用中支取。 第二节临时用电资源配置计划一、劳动力配置计划1 、电工工种劳动力计划表详见（附表 5）（附表 5）22-23 24时间1-45-78-1011-1516-1718-1920-21工作名称工种人数电工泥工电工电工电工电工普工电工电工普工电工电工25总配电房施工总配电柜制作二级箱制作22开关箱制作226总配电柜安装及电源进线敷设各分路配电箱安装226各分路电缆敷设各用电设备接线设备调试22二、物资配置计划1 、临时用电材料及机具计划表（要求向文提供详
