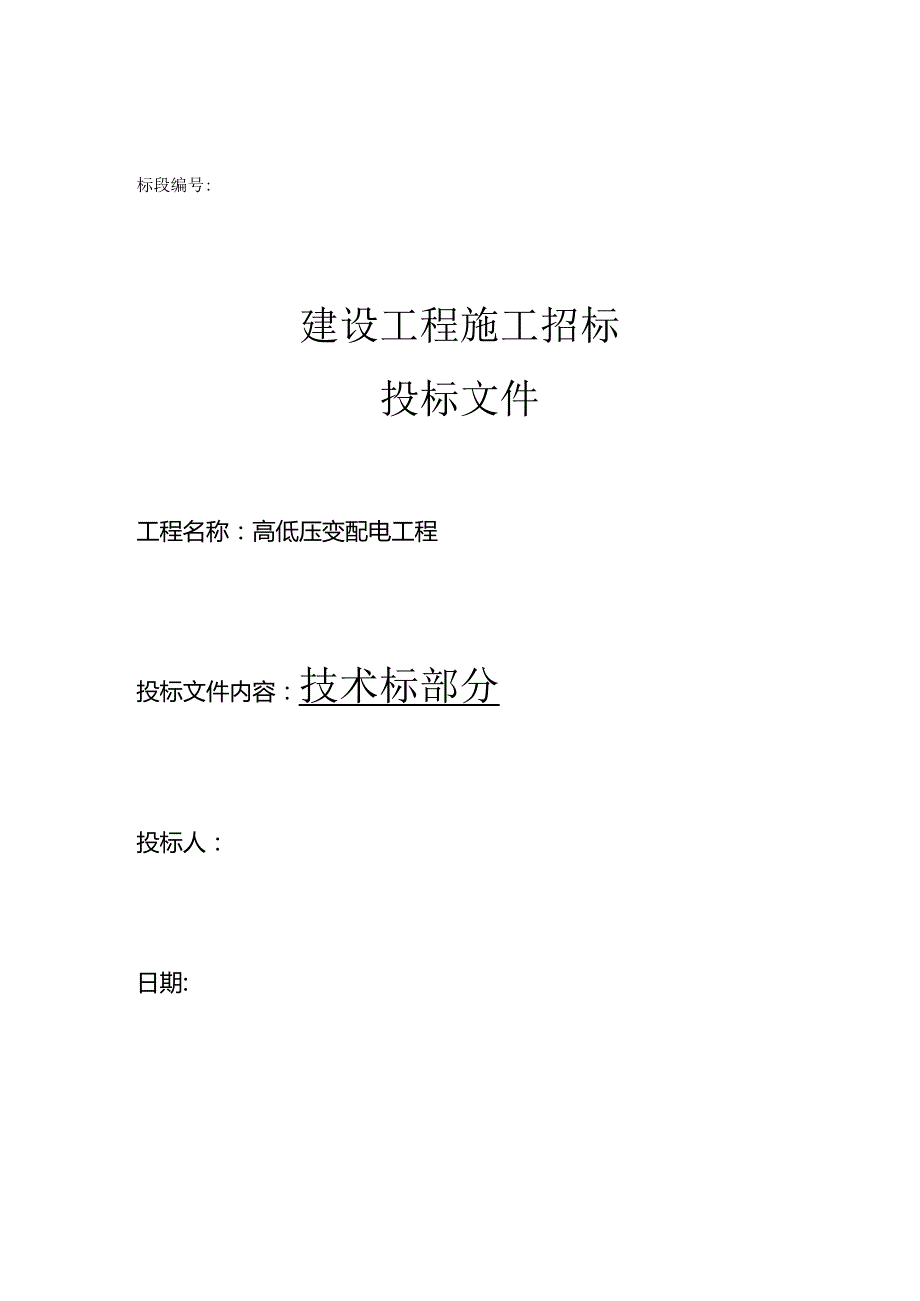

1、标段编号:建设工程施工招标投标文件工程名称：高低压变配电工程投标文件内容：技术标部分投标人：日期:JdC534987400第一章、工程概况的描述情况1第二章、法工管理组织机构配置情况（项目经理资质、业绩以及人员配置情况）4第三章、分部分项工程施工方法是否合理可行，能否体现新技术、新工艺、新材料和新设备应用情况11第四章、工程睡工的重点和魔点及保证措施情况49第五章、项目劳动力组织计划情况54第六章、旅工机械设备致爱及配套情况55第七章、施工进度计划响应招标文件情况58第八章、工期保证播注情况61第九章、施工工程质=保证措施情况72第十章、安全生产、文明St工、环境保护保证措施情况84第十一章、

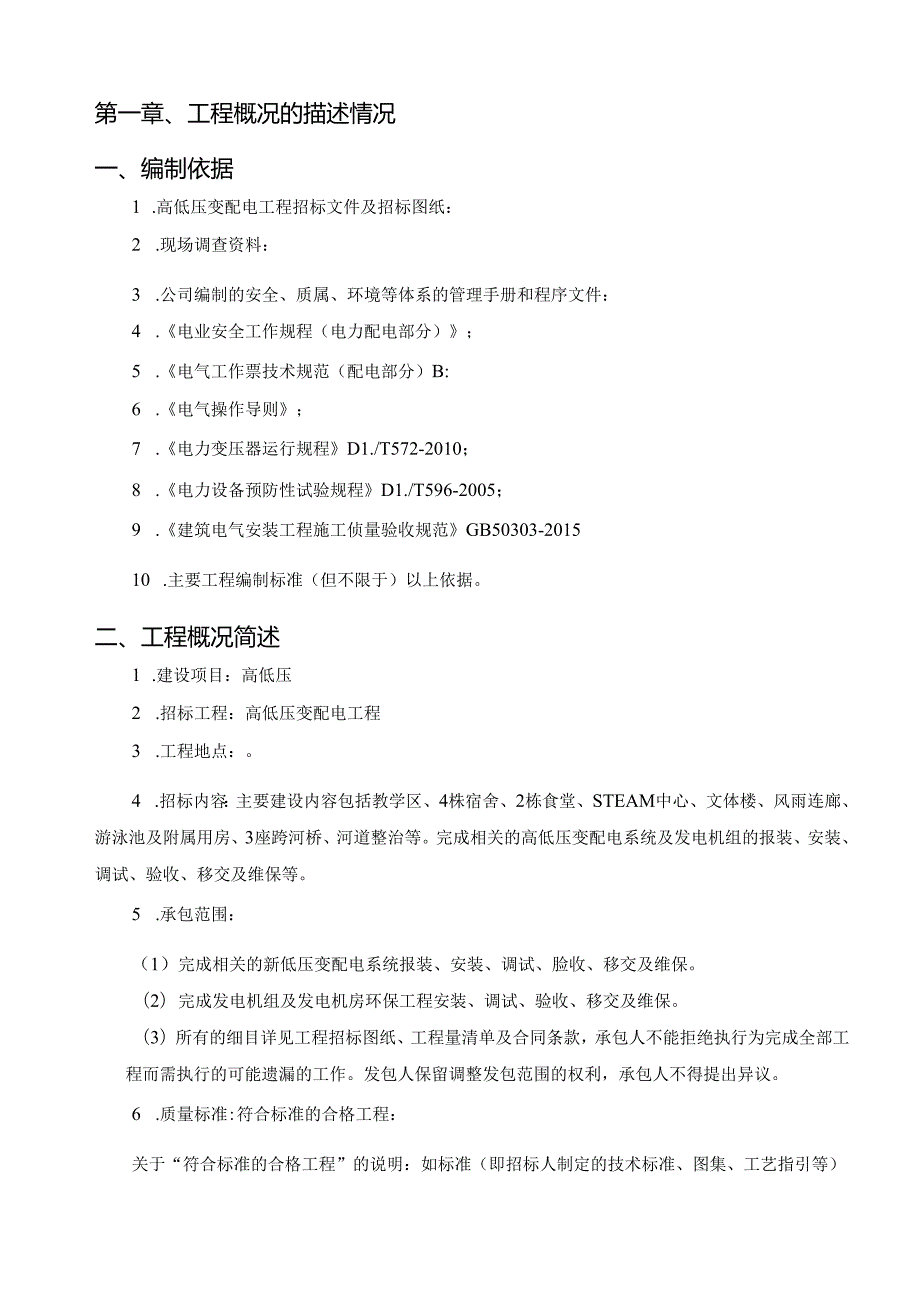

2、雨季、台风和夏季高温季节的浦工保证措施情况100第十二章、施工现场平面布置情况103第十三章、总承包管理和悔调措施情况106第十四章、主要材料设备响应招标文件情况110第一章、工程概况的描述情况一、编制依据1 .高低压变配电工程招标文件及招标图纸：2 .现场调查资料：3 .公司编制的安全、质属、环境等体系的管理手册和程序文件：4 .电业安全工作规程（电力配电部分）；5 .电气工作票技术规范（配电部分）B:6 .电气操作导则；7 .电力变压器运行规程D1./T572-2010；8 .电力设备预防性试验规程D1./T596-2005；9 .建筑电气安装工程施工侦量验收规范GB50303-20151
3、0 .主要工程编制标准（但不限于）以上依据。二、工程概况简述1 .建设项目：高低压2 .招标工程：高低压变配电工程3 .工程地点：。4 .招标内容：主要建设内容包括教学区、4株宿舍、2栋食堂、STEAM中心、文体楼、风雨连廊、游泳池及附属用房、3座跨河桥、河道整治等。完成相关的高低压变配电系统及发电机组的报装、安装、调试、验收、移交及维保等。5 .承包范围：（1）完成相关的新低压变配电系统报装、安装、调试、脸收、移交及维保。（2）完成发电机组及发电机房环保工程安装、调试、验收、移交及维保。（3）所有的细目详见工程招标图纸、工程量清单及合同条款，承包人不能拒绝执行为完成全部工程而需执行的可能遗漏
4、的工作。发包人保留调整发包范围的权利，承包人不得提出异议。6 .质量标准:符合标准的合格工程：关于“符合标准的合格工程”的说明：如标准（即招标人制定的技术标准、图集、工艺指引等）高于相关国家施工质量验收“合格”标准的，则发包范围内的工程须同时符合标准才视为合格：除以上情形外，满足相关国家施口贞量验收“合格”标准即视为合格。7 .计划工期要求：2019年3月1日至2019年12月31日共305（日历大），本项目要求最迟竣工日期为2019年12月31日。三、工程承包方式1 .本工程施工实行包工、部分包料、包工期、包安全、包痂量、包文明施工、包验收消缺、包竣工验收合格.2 .本工程主要施工内容包括招
5、标项目的土建、安装、调试、验收、维护、保管、保修等项工作以及负责办理相关报装、停电施工、竣工移交等手续。四、工程特点I.本工程是为更好的开展电力建设工作，将进行的大型供电工程，施工质量、文明施工和环保要求高，直接关系到工程的整体质星和企业形象，我们采用项目法组织施工，用科学、严诬、求实、创新的态度来做好每一项技术组织管理工作，编制好每一个分项工程的技术质量、安全、文明施工、环保措施，确保本工程整体目标的实现。3 .本工程主要是配电室新建工程,施工任务承，涉及电气安装、调试等工作工期较紧，施工时应注意息体协调，综合利用各种资源,优化整个施工过程。4 .作业工序采取交叉作业与流水作业相结合。旦在施
6、工过程中做好与各相关主管部门的配合协调工作，优质高效完成本工程是项目经理部工作的重点与首要任务。5 .工程施工期间，地区总气候情况为多雨、高温季节，对工程施工有定的影响,应合理安排施工计划。6 .本工程施工难度较大，技术、安装要求高，工序衔接紧凑，因此，需选择合理的施工方案、严格制定技术措施、安全措施保证工程施工。五、影响施工的主要和特殊环节分析1,本工程建设需得到当地政府、建设、设计及相关部门大力支持配合，需提前做好准备，到供电部门办理电气设得安装的报装手续,与相关部门的沟通协谢，确保按期开工。2 .本工程施工区域气候特点为潮湿多雨，降雨量大，需制定雨季施工质量保证措施和雨季施工计划安排,保
7、证工程施匚项目按计划IE常进行。3 .干式变压器、电力电缆等部分电气设备材料由建设单位负责提供，必须与建设单位及供货厂家加强沟通联系，制定到货计划，保证甲供设备材料及时到位，保障施工正常连续进行，避免影响工期.4 .做好时进场的电气材料设备进行开箱检查验收以及保管保养，避免因电气设备材料的质量问题，造成返工、返修、影响工期。5 .本工程部分电气设备需要从项目都运至施工区，运输时既需保证电气设备、附件的无损，又要保证工程材料满足厂家的运输要求，需要制定出切实可行的运输安全保证措施，使工程材料安全到位。6 .施工期间与监理和设计等部门紧密配合，如施工发现设计与现场不符等问即及时与监理、设计反映，避
8、免造成不必要的返工，影响工期。7 .本工程是包工和部分包料、包工期、包质量、包安全、包文明施工总承包,有利于工程管理和内部协调，可更合理地安排施工生产，减少交叉施工的相互影响.加强各部门之间的协调和配合，确保施工顺利进行。8 .本项目重大民生项目、应急工程，根据政府要求，应建成“精品工程，百年名校”：同时，本项目已确定正式开学招生日期，合同工期为关门工期，不可延期）为保障项目如期交付使用.本工程2019年12月31日必需通正式电，以保证本项11其他专业的设备调试及验收工作的用电需求。9 .本项目建筑单体较多，高低压电缆敷设路径较远，IOkv电缆敷设还要穿越笔架山河道明集段上的新建桥梁，该段电缆
9、敷设时必需与总包密切配合.第二章、施工管理组织机构配置情况(项目经理资质、业绩以及人员配置情况)本工程实行项目经理负贡制，成立以项目经理为核心的项目经理部，对本工程进行全面管理，主要管理人员由公司相应部门派出，各部具体职设如下：(1)项目经理：a.是公司法定代表人在本项目工程的委托代理人，代表公司处理本项目工程的对外关系，全面负责本工程施工组织实施与管理，对JIi大事宜作出决定。b.贯彻执行公司的质量、安全方针，并对本项目工程的质量、安全、进度目标的实现负全面贡任。c.负责组建本项F1.工程的质量管理体系、安全保障体系、环保和文明施工体系,明确职费和权限，监督指导体系的有效运行。d.负责本项目
10、工程经济货任制的制定和落实。e.负费本项目工程资金的调配和使用，保证工程的顺利进行.负货项目部机构及施工队的组织协调，确保工期按计划进行。（2）项目技术负责人：a.负责本项目工程的技术质量管理工作，时技术质出重大事顼有决策权.b.负贵本项目工程质量方针的贯彻实施，确保质量体系的有效运转，确保各分项分部工程质量目标的实现。c.负货主持施工人m的技术培训和考核工作。1.主持本项H工程的施工图会审工作。主持编制本项目工程的施工组织设计和质室计划,审批各工序作业指导书、施工方案、质量安全保证体系。e.负货主持各工序开工条件的准备工作。r.负责本项目工程三级检验制度和工程检险计划的落实。（3）质安部:a
11、制定本项目工程安全工作目标计划，与各专业施工队签订安全目标合同。b监督、检杳项目工程各专业施工队安全管理和安全工作目标计划的执行情况。c.负责对本项目工程各专业施工队的安全工作进行监督、检查和考核，制定安全奖惩办法，实行重奖JR罚。d.负贵编制项目工程质量计划并组织实施，对项目工程施工的质量活动进行监停、检查、验收和考核.e贯彻执行公司质量保证体系的有关要求。（4）综合部：a.负货本项目工程经营管理工作，按照工程进度计划，负费劳动力和资金的配更管理。b.根据施工进度和资源情况，负贵阶段计划的谢整。c.负责成本分析和管理，合理控制资金的使用。1.负费用微机整理统计报表，按规定时间向项目法人、监理
12、工程师以书面形式及网上传送的方式报出。e.负贵整理、审核竣工资料，参与移交等工作。负成劳动保护工作，负费医疗、人身保险管理工作,负货后勤管理工作。（5）物资部：8.根据施工进度计划和施工方案作出设备配置计划，并负货组织落实。b.负货工程机械设备、军辆的管理工作，保证机械设备的完好。c.负责本项目材料的采购,进货检验、保管、供应等工作。f.负费与项目法人、供货厂家联系工程材料供货事直。g.负资收集工程材料材质证明、试验报告。（6）工程部：a.负责施工技术管理、质量管理、安全管理工作。b.负货编制本项目工程施工组织设计和质量计划，组织编制作业指导书、施工方案、质量、安全技术措施和文明施工的保证措施
13、c.负责日常技术质量管理工作，负责本项目工程的计量管理工作.d.负优与设计代表、监理工程师联系工作，负货设计变更的管理，负贪中请中间验收和转序工作，参加竣工验收.e.参加材料的进货检验工作.f.负负项目部文件资料的收发、保管和存档工作。投标人：广东鸿安送变电工程为限公司法定代表人或委托代理人：刘武春日期：2019年01月27日二、人员配置情况A-2主要项目管理人员汇总表序姓名公司任职拟在本项目任职学历职称证书名称、资格等级证书号身份证号备注说明：1、主要管理人员包括：项目经理、项目副经理、施工技术负诳人、质量员、安全m等工地组织机构的主要管理人员.2、项目经理必须提供在本堆位一年以上的社保证
14、明。投标人：法定代表人或委托代理人：日期:三、人员资质证件五、业绩证明文件A-4类似工程业绩证明材料一览表工程名称建班单位工程地点有关的时间、规模、技术指标或奖项提交何种证明材料投标人的类似工程业绩拟派项目经理的类似工程业绩注：有关业绩证明材料等详见资信标。第三章、分部分项工程施工方法是否合理可行，能否体现新技术、新工艺、新材料和新设备应用情况一、主要分部分项工程的施工方法1 .施工测量(D测量前必须将施工图纸与现场进行仔细检杳核对，如发现图纸上的线位、点位不清楚或数据不全、字迹模糊等情况，必须与设计石关人员联系核对，直至全部清楚为止.(2)在现场施测前，本次施工拟采用水准仪定标高及经纬仪定线
15、的方法，施放结果必须经监理及设计院认可。(3)测国手薄采用规定格式，测得的数据必须清楚，记录不得随意涂改，并有测量员签名：手薄各页不得撕毁，以便随时检查核对。(4)施测前应先检查核对仪器，仪器必须经过标定I1.符合要求后才能使用。(5)施工过程中应对电气设备基础进行不均匀沉降及垂直度观测，及时时观测数据进行分析，并将分析结果上报业主备案。2 .电缜沟施工I底板厂嬴挑厂沟碎.边梁模板货发IftT*5.rMi1.1.77SJ施工方案及技术措施2.1 现场测量电缆通道建筑开挖前应根据设计图纸进行现场踏勘电测,了解作业现场情况并进行中线测量、定位，如发现问题，及时向业主、设计单位提出解决。2. 2土方
16、开挖1）照测量确定的轴线进行土方开挖，工人装车，自卸乍运土至指定地点弃土.考虑到本施工路径段部分为湖江主要路段，地下管线复杂，机械施工条件不能满足的施工段则采用人工挖掘。为了保护边坡稳定，基槽设置坑壁支掾，坡顶1.5m范围内弃土应及时运走，以减少边坡储压力。2）沟基槽基础施工挖土放坡按设计放坡宽度和有关规定系数和放坡起点高度确定。基槽开挖好后应及时进行地卜结构工程施工。在施工过程中，应检查坑壁的稳定情况。基础施工的工作面、混凝土每边增加30cm沟壁机械砖砌体按每边增加20cm确定。3）施工过程中可能会遇到地卜.水和地表水渗入，造成沟基槽底部进水，破坏边坡稳定，影响正常施工活动,因此必须做好沟基
17、槽排水和地面截水、疏水工作，确保正常施工。在基坑底部开挖轮廊线外设临时排水沟，每隔50米设一个为0.20.2X0.3米渗水井，做5%的坡度，将水导入渗水井内，用抽水泵将集水排入水沟内，渗水坑水位在基坑底30Cm以下。4）严格执行本项R结构图设计规位，当开挖基面出现淤泥质软土时，将其挖除，基底夯实。用CI5素混凝土由原状土垫至基底，对于素填土等，应进行分层夯实，每层厚度不大于300,压实系数0.94,若为杂填土，应将破块等杂质挖除。要求地基承载力大于130kPa.2.3 铺设C15混凝土蛰层沟基槽经业主、设计及监理单位验收合格，满足电缆沟通道施工要求并分层夯实后,在上面铺设Iomm厚C15混凝土
18、垫层.2.4 底板、梁举、挑耳、沟壁、边梁钢筋加工、安装1）进场钢筋应有顺星保证书和试验报告单，每拥钢筋应有标识牌，对进场钢筋按规范要求抽样做机械性能试验，合格后方可使用“钢筋加工过程中如发现脆断,焊接性能不良或机械性能不正常时，应进行化学成分检验或其他专项检杳。2）进场后的钢筋应严格按钢筋配料单加工好的钢筋应根据钢筋的牌号，分类堆放在枕木或砖砌成的高30On1.m间距2000m的平台上，以避免污垢或泥十的污染,严禁随意堆放。3）做好所有施工部位的抄平放线工作，狂核钢筋的位置和数量，保证其满足规范的要求4）将钢筋上的锈皮、水泥浆等污物清除干净，并整理调直钢筋。绑扎箍筋时,要先在钢筋上做出明显的
19、间距标记，防止多用或少用钢筋，绑扎时箍筋弯钩位置要相互错开，方向不得一致。5）钢筋的保护层、绑扎接头及焊接接头应按规定设置，圈梁钢筋与构造柱的主筋要相互绑好.6）钢筋绑扎完成后要对照图纸及施工规范和钢筋配料单的尺寸对所有已成形的钢筋规格、数量、形状进行发核和修照，对不符合要求的钢筋进行整理，必要时进行更换。7）焊工必须持证上岗，钢筋焊接前，应根据施工条件进行试焊，检验合格后方可施焊。焊条必须符合施工规范、设计要求及国家有关标准的规定。8）钢筋焊接前，必须清除钢筋或钢板焊接部位的铁锈、熔渣、油污等。钢筋端部的扭曲、弯折应予以矫正或切除。9）钢筋焊接接头的位置和数量，应符合施工规范的规定。焊条应放
20、在干燥处,受潮的焊条必须经过烘干后才允许使用，使用时剩余焊条不得超过40的。10）完成后的焊件应达到如下要求：焊健表面平整，无渣皮、无凹陷、焊痛。接头处无裂纹，气孔，夹渣及咬边。2.5底板、梁垫、挑耳、沟壁、边梁模板安装D模板支设前应对所浇筑的结构进行轴线、边线、标高、水平线及模板控制线的复杳工作，模板底部用水泥砂浆进行找平。2）支设模板前应满刷隔离剂便于拆模.拼装组合时要求平整、顺直、接缝严密、联结牢固，尺寸准确，3）拼装模板的螺栓孔，应在设计位置上划线钻孔，不得随意割孔，以保证和龙骨支撑系统之间的稳定性和整体性。4）模板安装完成后，检查支承、扣件、螺栓是否展固，模板拼是否严密.检测保护层间
21、隙（25-30E）是否规范。5）模板及其支架必须具有足够的强度、刚度及稳定性。其支架的支承部分有足够的支承面积.如安装在基土上，基土必须坚固并有排水措施。2.6底板、梁垫、挑耳、沟壁、边梁浇筑1）浇筑混凝土部位的模板、钢筋及预埋件等全部安装完毕，检查合格后经监理工程加确认并办理完隐蔽工程验收手续。2）计量器具灵活，机械运转合格，浇筑混凝上用架子及走道均支搭完毕，并检查合格。3）浇筑前应将模板内的杂物消除干净，检查梁、板、柱的钢筋保护层是否按要求设置。木模板应提前浇水湿涧。4）混凝土浇筑应分房分段进行，浇筑U的厚度应小于振捣器作用部分长度范围的1.25倍，一般不超过500mu使用插入式振捣棒捣实
22、混凝土时，插点要均匀排列，移动间距不宜大于500mm。连续分层浇筑时，应插入卜层混凝土内50mm。5）浇筑混凝土间断的最长时间，应按所用水泥品种及混凝土硬化条件而定。6）施工健的留设应设在结构剪力较小且便于施工的部分,在继续浇筑混凝土前，应消除己硬化的混凝土表面上的水泥薄膜、松动石子或软弱混凝土层，并用水冲洗干净。湿涧后应在施工先浇一以20-3011un厚的与混凝土相同标号的水泥砂浆，然后继续浇筑混凝上。2.7铺设预制盖板D电缆沟预制盖板选用较可花的钢板及型钢制作模具，模具制作应考虑拆装方便，惊制盖板的工2）艺全部按照标准规范施工，现场干净、整洁，产品质量亦有保证。为保证盖板痂量.按照设计要求
23、对工井等活动盖板用槽钢包边，盖板安装时采用汽车运至族工现场.并按铺设整齐后，用水泥砂浆将盖板与盖板之间的板缝抹实，以免雨水潦入沟内。2.8土方回填D电缆沟道完毕，经隐蔽验收合格并将有机物清除干净后，可进行基坑的土方回填。2）回填材料应采用干净土。回填避开雨天，回填时分层夯实，分层厚度W300un,回填时随倒，随铺平，分乂夯实不留虚土，确保【可填密实.回填前应测定上的含水量，保证上的含水量符合规范要求。3）沟侧回填土采用经严格分选的粘土并分层夯实。2.9清理现场施工完毕，应按当地政府部门要求或现场实际情况恢更原有路面，并将施工垃圾清干净3.电缜井施工底板浇制工井西侧卑模板安装模板融除施工方案及技
24、术措施3.1坑槽的定位放线及土方开挖在电缆沟土方开挖阶段已施工完成，其施工方法及要求参照电缆沟施工方案，这里不再进行阐述。工井地基承教力要求130kPa.若达不到要求则应进行地基处理。3.2工井上方开挖结束后，为防止基底土层遭雨水浸泡等原因造成土层被破坏,应及时浇制桀层。垫层采用C1.o素混凝土,100三厚。3.3模板安装1）根据工井混凝土的地量、侧压力以施工荷载等粽合因素，模板采用18e厚的木胶合板，模板支撑材料可以采用方木。2）模板安装时应注意做好预埋件的埋设和预留孔洞的留置，位置必须准确。3）模板内侧应涂刷模板隔离剂（通常采用废机油），涂刷时注意不得沾污钢筋和混凝十.接槎处。4）在浇制混
25、凝土前，应将模板内的杂物清理干净。木模板应浇水湿润，但不得存在枳水现象。3.4钢筋加工、安装1）钢筋加工前，应按相关规定由监理见证对原材料现场取样送检，未经检验合格的材料不得用于本工程。2）钢筋加工制作应按照设计图纸施工，注意箍筋的末端应作弯钩，弯钩形式应符合设计和规范要求。3）钢筋安装时应注意安装保护层垫块（通常采用水泥垫块）。4）钢筋绑扎应牢固，严禁缺扑、松扣，严禁漏扎。钢筋绑扎接头处应设困在受力较小外，接头的搭接长度及位置应符合设计及规范要求。5）钢筋网绑扎时，四周两行钢筋交叉点应每点扎牢，中间部分交叉点可相隔交错扎，绑扎时庖注意相邻绑扎点的铁丝扣要成八字形,以免网片歪斜变形。6）所有外
26、露的钢构件均应采用热镀锌防腐处理3. 5混凝上浇制D本工程采用商品混凝土。在混凝土到现场后，浇捣前按规定制作混凝土试件，进行塌落度测试，由商品混凝十.供应商提供睑开盘鉴定书，给检险合格后方可用于本工程。2）底板混凝土振捣采用平板式振动器，Wf壁混凝土振捣采用插入式振动棒，混凝土浇筑过程中，应控制浇筑层厚，振点布置合理，防止出现漏振、少振或过振，每层混凝上应振至气泡排除为止。3）工井底板与侧壁间施工缝的设置必须符合设计要求。4）常温下混凝土浇筑后必须在12h内进行养护，使混凝土表面处:足够的湿涧状态，混凝上养护应安排专人负责，养护不得少于7天。当平均气温低于5C时,不应浇水养护。3 .6模板拆除
27、时，其混凝土强度应能保证表面及棱角不被损坏.4 .7铺设预制盖板1）电缆槽盒、盖板：陵制构件不得有露筋、蟀窝、麻面、裂缝、破损等现象,外露面光洁、有出厂合格证及检验报告。2）盖板就位时，应调照构件位置，使其缝宽均匀、板面高低平整，正反面位置正确。电缆井施工成品图5 .电飨桥架安装旅工电缆桥架安装施工流程图施工方法及工艺要求（1）根据该项目设计要求和实际情况确定电缆支架、桥架安装范围长度及安装位置。（2）弹线定位：根据设计图确定出进线、盒、箱、柜等电气设备的安装位置。从始端至终端（光干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心进行弹线。（3）支架与吊架所用钢材应平直
28、无显著扭曲。下料后长短偏差应在5mm范围内、切口处应无卷边、毛刺.（4）钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求。各横撑间的垂宜净距与设计偏差不庖大于5mm。（5）支架与吊架安袋在有坡度的建筑物上安装支架与吊架应与建筑物有相1可的坡度。（6）电缆支架应安装牢固，横平竖直：托架支吊架的固定方式应按设计要求进行。各支架的同层横档应在同一水平上，其高低偏差不应大于5mm.托架支吊架沿桥架走向左右的偏差不应大于IOimn,（7）保护接地安装：接地的方法一般采用IOmX4mm的扁钢焊在全长的支架上。支架应进行行防腐处理，油漆应均匀完整。对于桥架.身在全长每隔10v20m处有
29、一次可靠接地“接地【回路的金属桥架，各段安装符合接地面积要求的可靠接地线.度符合设计要求。6 .电缜敷设Q电缆敷设施工流程图施工方法及工艺要求（1）在电缆施放前对缆沟进行全面的清理，以防沟内的石头、硬块等坚硬突出物对电缆造成损伤，清理检查工作完成后方可按图纸要求垫入细河砂。（2）在电缆敷设前应按规范要求做好电缆外观情况的检杳工作，并做好相关记录。（3）电缆敷设设备就位、检查1）对于埋管管道，在施放电缆前，应用图3-1所示工具作穿通检杳。31图预埋管道穿顺工具组装图2）导轮就位：直线上的导轮应摆成一条直线，两导轮间的距离约为2m,弯曲线上的导轮距离约为O.5m,每个导轮应可常固定，保持转动圆滑，
30、操作有效“3）电缆盘的起加应如图3-2所示进行，以防起出过程中损伤电缆。图3-2电缆盘起吊方法示意图4）电缆盘应按图3-3所示安装就位，可靠固定，就与轴间转动圆滑，并设有简单而可花的制动装身（如图3T所示）图3-3电缆盘就位图图3-4电缆盘制动装置图5）牵引电缆用的钢丝绳，安全系数取56。6）牵引绳应通过能消扭的活节电缆头的连接，严防电缆扭曲，如图3-5所示。母引为1.Rf电观图3-5牵引绳与电缆连接图（4）电缆敷设D在电缆敷设过程中，在电缆牵引头、电缆盘、牵引机、过路管口、转弯处及可能造成电缆损伤的地方应设有专人负责检包，检隹人员相互之间应配备通信设招，保证敷设过程中信息通畅。2）电缆在敷设
31、安装过程中,将受到多次弯曲，若电缆的弯曲半径过小，会使PE外护套或使波纹铝护食损伤。电缆敷设安装时要注意时电缆弯曲半径的控制考虑。当电缆连续二次转弯时，其弯曲半径应满足卜.式要求图3-6。1.=4RX-X-式中IR电缠允许弯曲半径（不小于2.5m）X-电畿注跌2次转两宽度该I：式也可以求得电捡花平面和面弯曲时的所需长喳图3-6电缆转弯敷设示意图3）电缆敷设时，必须注意对电缆牵引力的控制,以机械敷设电缆时，在牵引头或钢丝网套与牵引钢缆之间装设防挖涔。电缆拖放时，采用滑轮组以减少电缆表面的摩擦力，并严格控制拉力，不准大于制造厂商的要求.4）施放时电缆均应在导轮上通过，电缆的外护套不能与混凝土摩擦及
32、与导轮的支架等相碰，也不能将电缆从高处往下乱丢，以防造成施工隐患.5）电缆敷设完成后，应及时排列整齐，避免交叉垂段，并在电缆终端、中间接头、电缆拐弯处、管口等地方的电缆上装设标志牌，标志牌上应注明电缆编号、电缆型号、规格与起讫地点。6）电缆施放结束，电力电缆在切断后，应符端头立即做好防潮密封，以免水分侵入电缆内部。7）电缆线路在正式接入电网运行前，应按电气设备交接武验标准要求，对电缆进行现场试验。只有待所有检测项目都检测合格后方可投入试运行。6.电箱终端头制作安装施工安装铠装接地线及屏蔽接地安找三叉手套及冷缩H管端部至百.管长度校脸外半导电层及绝缘层的开期烧包半导电胶带压接桂光接戌笫子主绝缘衣
33、而打屠及消洁处理电缆终端头制作安装施工流程图施工方法及工艺要求（I）施工前应仔细阅读产品安装说明书，检查施工工具是否齐备，验收、核对接头材料以及配件是否完整。施工现场做好充分的准备工作与安全措施，做到施工现场文明施工。检查电缆线芯是否受潮或进水，如发现电缆内部受潮进水，应停止安装，等干燥处理后方可继续安装。（2）护套星及铠装星的开剥1）根据现场设备及场地情况，合理裁截电缆，擦净并校直安装部位的电缆。然后按照安装图纸要求开剥电缆外护套，不得损伤其他内部结构。2）如有电缆铠装乂，先将大恒力弹簌安装在电缆铠装乂的开剥位理处，防止铠装钢带松脱。用锯子沿恒力如簧一侧环锯金属铠装层，深度为铠装厚度的2/3
34、拗开并处理尖口。要求不得锯穿钢带铠装、不得损伤内护套层、金属屏蔽层及其他内部结构。3）开剥内护套时，刀口沿衬垫填充物的位置划开，不得损伤铜屏蔽层及其他内部结构。（3）安装铠装接地线及解蔽接地线1）安装铠装接地线前需先用砂纸对铠装进行局部打磨，为保证良好的接触，使用恒力弹簧固定恺装接地线前先拉松接地线端部，并作一次反折操作，再用绝缘胶带将该恒力弹簧和衬垫瓜包救住.2）同样使用恒力弹黄安装固定铜屏蔽接地线，再绕包绝绿胶带将第二个恒力钟焚也包覆住。钢铠接地线与屏蔽接地线之间应错开一个角度，如图4-7所示。图4-7安装接地线示意图（4）安装三叉手套及冷缩宜管D光稍微收缩一：叉手套“手指”部分的芯绳，
35、使三叉手套能完全套入电缆根部，再逆时针抽取芯绳，先收缩颈部，然后按同样方法分别收缩三芯“手指”，如图4-8所示。图4-8安装三叉手套及冷缩直管示意图2）然后分别套入冷缩直管，与三叉手套“手指”部分至少搭接15mm,逆时针抽取芯绳使其收缩,依次完成三相的安装。（5）端部至直管长度校验D校验电缆端部至冷缩直管端口的长度是否满足终端安装要求，如果小于要求长度，则需要做短冷缩直管，如果满足要求则进行后面步骤的操作。2）孩短冷缩直管时，必须先环切，再轴向切除，且不得伤及铜屏级层及其他内部结构.（6）金属屏蔽层的开剥I）用PVC胶带在铜醉蔽乂的开剥位置处作临时固定并定位，沿PVC胶带边沿将铜带撕断，如有铜
36、丝屏蔽则沿恒力用簧向后翻转。不得伤及外半导电屏蔽层和绝缘层,铜屏蔽断口要均匀整齐，不得有尖角及快口，更不允许让铜带尖角刺入外半导电星。（7）外半导电层及绝缘层的开剥1）外半导电层处理时先环切再纵切，切入深度为半导电层厚度的2/3,将半导电展分别从端部剥除，如果难以剥离时可以先略微加热再行剥除或使用玻璃片刮除。2）环切及纵切外半导电层时下刀不可过深，避免伤及电缆主绝缘。要求开剥后的外半导电层断口处整齐平滑，不能有尖角或毛刺。切除顶部绝缘时，不可伤及电缆导体。（8）绕包半导电胶带半重段绕包半导电胶带，从铜屏蔽带上5mm处开始，绕包至5mm主绝缘上再返回绕包到起始处。半导电胶带绕包时需充分拉伸，避免
37、重叠的层间留有气隙。绕包到主绝缘上的半导电带端口应非常整齐圆滑。如图49所示。图4-9绕包半导电胶带示意图（9）压接锤光接线端子按附件施工工艺要求,选择圆形围压、六角形围压或点压方法进行压接。压接前核对接线端子与电缆导体的尺寸是否匹配，选用适配截面的接线端子，根据截面选择合适吨位的压接钳和模具。压接达到一定压力或合模后，保持压力1015秒,再松开模具，压接后接线端子不能有明显的弯曲。乐接完成后，如在接线端了和导体上有尖角、毛边和棱角等，必须用镂刀锋去并用砂纸打磨光滑，并清洁干净。打磨接线端子时，将电缆主绝缘层用报纸或布遮住，以防金属屑落在主绝缘上。接管压接顺序应从上往下，如图4-10所示。图4
38、10安装接线端子示意图（10）主绝缘表面打磨及清洁处理，对电缆主绝缘表面进行打磨，先使用120#眇纸作粗打磨.再用冽OH砂纸作精细打磨.打磨处理后，电缆主绝缘表面不能留有刀痕或半导电颗粒0电缆主绝缘表面清沾处理应使用无水溶剂，清洁片不能来P1.擦且不能亚宾使用，擦过半导电屏蔽层及导体的清洁片绝对不能擦洗主绝缘。在进行卜.一步骤前，主绝缘表面必须保持干燥，如有必要，用干净的不起毛布进行擦拭。（三）涂抹硅脂，在半导电胶带绕包端部与主绝缘交界位置涂抹硅脂，然后将其余剂料均匀涂抹在主绝缘表面上。(12)安装冷缩终端前，先用绝缘防水胶带填平接线端子与电缆主绝缘之间的空隙。清洁冷缩终端主体内部，根据安装
39、要求确定收缩起始定位标记，对准定位标记，逆时针向后抽取芯绳使终端收缩，收缩过程中不可往前推，防止造成卷边，如图4-11所示。(13)绕包硅橡胶带或安装端部密封管，从终端管开始，半重福绕包硅橡胶带至接线端子上，再返回绕包一层。绕包硅橡胶带时无需用力拉伸，自然绕包即可。如果端部密封使用冷缩管来实现的，则分别逆时针拉出芯绳，使密封管收缩于预定位7.干式变压器安装线工开箱检查本体就位垫铁上轮器安装接地接线安装电戊接试验接线安装电气交接试验明确安装任务、安附件是否齐全、完干式变压器安装施工流程图施工方法及工艺要求(1)安装前准备工作1)组织学习安装施工方案、厂家说明书和有关施工规范,装项目以及标准要求。
40、准备好变压器安装的设备、材料。2)变压器到位后，应根据厂家提供设计说明检查各部件、好。3）准备吊车和钢轨、滚杠、钢丝绳、道木等器具材料，并在使用前枪铿合格后使用。（2）基础和附件准备1）检查基础槽钢是否已完好安装，尺寸是否符合设计要求。2）对温度测量仪器、气体继电器、压力设放阀进行检验。3）检查干式变压器的冷却器风机是否正常运行，按制造厂规定的压力进行气压或油压密封试验，应无渗漏及进气现象。（3）总压套管及冷却器等附件安装D对套管、套管的密封件的安装工艺严格把关，防止套管破坏，也要防止套管松而漏油。2）紧固螺栓时，先紧对角螺栓，均匀地轮换方向直至紧固。3）干式变压器温控系统安装应按施工图及变压
41、器出厂说明书中有关设计图纸海工。（4）交接试验试验项目包括：测量绕组连同套管的直潦电阻：检查所有分接头的变压比：检查变压器的结线组别及引出线的极性平：测量绕组连同套管的绝缘电阻、吸收比或极化指数：绕组连同套管的交流耐压试救；测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻：非纯骁套管的试脸：绝缘油试验：调压切换装置的检查和试验：检查相位。干式变压器没有绝缘油试脸，但另加入额定电压下的冲击合闸试验。8.成套高压开关柜安装施工高压开关柜安装施工流程图施工方法及工艺要求（1）基础槽钢、预埋件、预留孔检查D基础槽钢必须平直牢固，全长水平误差不超过3皂米，每排盘柜前后两根槽钢应平行，误差小于
42、每米1造米：地面标高应低于设省基础槽钢顶面的标高IOnIm,2）基础槽钢应可箱接地,基外槽钢之间，基础槽钢与主地网均采用616镀锌圆钢焊接连接，搭接长度双面焊不少F1.OOmm.3）理预件、预留电缆孔的位置尺寸，应满足电气设备安装设计要求。（2）设备搬运及开箱检查D配电房地方狭窄，开关柜的出厂的装车顺序应符合设备安装顺序.开关柜到站后选择离安装地点最近的场地进行开箱检包。2）设备的开箱与检查应联同物资供应部门、厂家、监理公司，按照检验制度进行检查。检查产品合格证、产品使用说明书、图纸、出厂试验报告、备品备件、专用工具是否完整、齐全，检查设备是否完好无损，型号、规格、数员是否符合设计要求，并做好
43、开箱检查记录。3）高压柜应按施工图平面布置的顺序进入高压室临时就位，搬运过程禁止倾例或剧烈震动。（3）高压开关柜的拼装1）按设计位置和尺寸把每排的第一块盘用吊坠和水平尺进行找正，固定后依次将高压柜逐块找正养紧.2）高压开关柜全部找正后，应全面复核尺寸，并检杳整体的垂直误差、水平误差应符合规范，再正式固定开关柜。C4）高压开关柜内主母线安装1）母线安装时，要注意检杳保护外线的热塑层，如有损伤，依厂家意见处理好或更换才能安装。2）母线连接时，接触面平整清洁，连接螺栓应用力矩扳手紧固,紧固力矩值应符合规范的要求“3）母线连接后，检杳相序是否正确，裸母线的安装距离（IOkV不小于125mm）。4）母线
44、安装完毕后，应将母线室清洁干净，用250OY摇表检查母线相间及对地的绝缘电阻，其值一般不小F1.OMQ,并作好记录.钢制螺栓的紧固力矩值螺栓规格（mm）力矩值（N.m）螺栓规格（mm）力矩值（N.m）M88.8-10.8M1678.5-98.IM1.O17.7-22.6M1898.0-127.4M1231.4-39.2M20156.9-196.2MH51.0-60.8M24274.6-343.2（5）交接试验开关柜有多个组件，有真空三位置负荷开关、电流互感器、电压互感器、避雷器、电流表、电压表等，所有组件均严格按交接忒验规范的要求进行试验，注意不能漏试某组件或试验行漏项。9.低压开关柜安裳施工
45、低吊开关柜安装施工作业流程图鹿工方法及工艺要求（1）基础槽钢、预埋件、预留检查1）基础槽钢必须平宜牢固、全长水平误差不超过3堂米，每排盘柜前后根槽钢平行，误差小丁每米1名米：地面标高低下设备基础槽钢顶面的标高IOmr1.u2）博础枯钢可靠接地，基础梢钢之间，基础槽钢与主地网均采用16镀锌圆钢焊接连接，搭接长度双面焊不少于1001.三,3）埋预件预留电缆孔的位置尺寸，满足电气设备安装设计要求.（2）设备搬运及开箱检查1）配电房地方狭窄，低压柜的出厂的装车顺序符合设备安装顺序。开关柜到站后选择离安装地点最近的场地进行开箱检查。2）设备的开箱与检杳联同物资供应部门、厂家、监理公司，按照检验制度进行检查。检杳产品合格证、产品使用说明书、图纸、出厂试验报告、备品备件、专用工具是否完整、齐全，检隹设备是否完好无损，型号、规格、数量是否符合设计要求，并做好开箱检杳记录。3）低压柜按施工图平面布置的顺序进入高压室临时就位，搬运过程禁止1倒或剧烈震动。（3）低压配电柜的拼装1）按设计位置和尺寸把每排的第盘用吊坠和水平尺进行找正,固定后依次将低压柜逐块找正靠紧。2）两排柜全部找正后，应全面更核尺寸，水平度、垂直度的控制要符合要求：水平度31咖，垂直度1.5mm米、并固定牢固、然后将相邻柜就位、安装，每个柜都要检测水平度、垂
