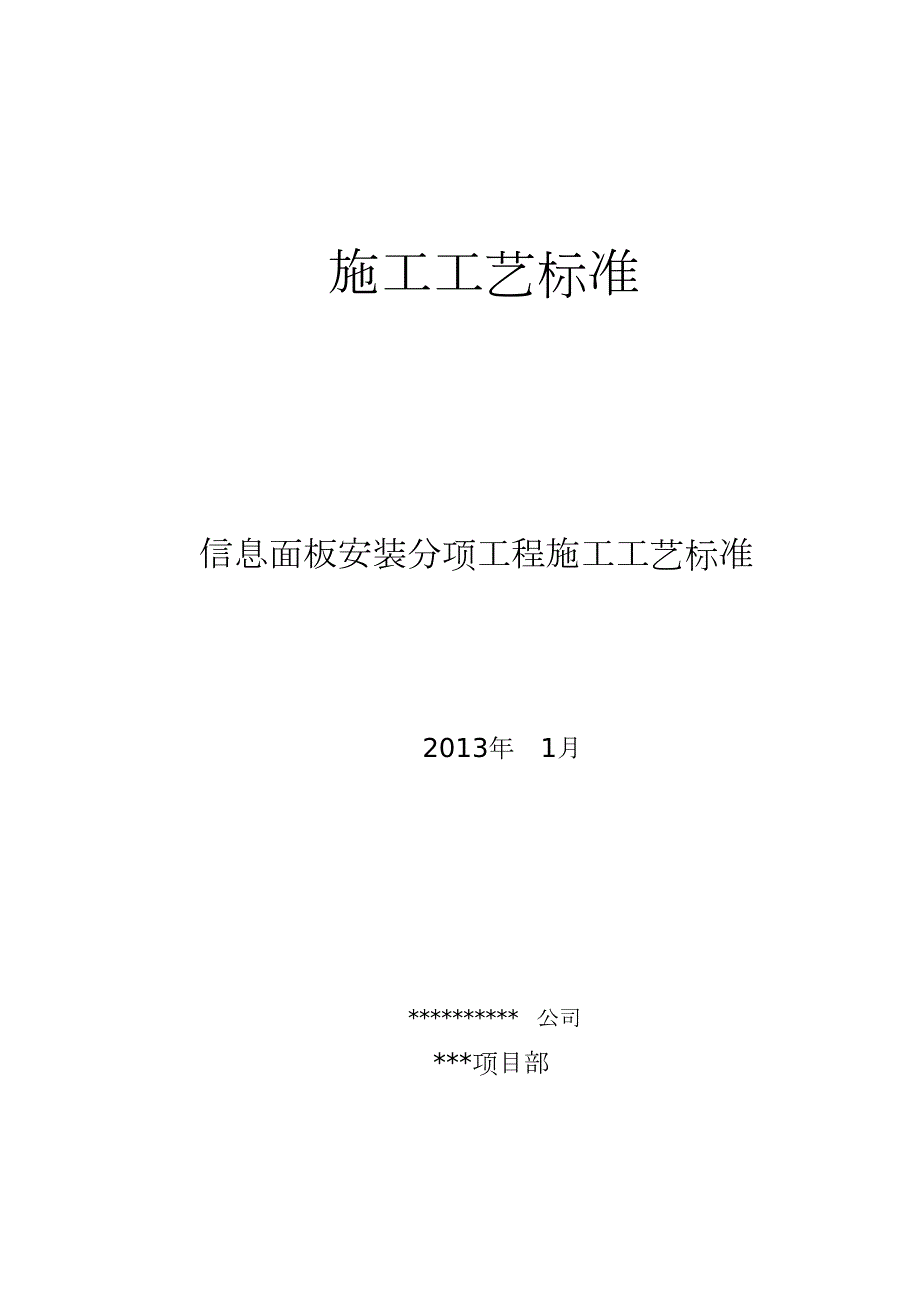

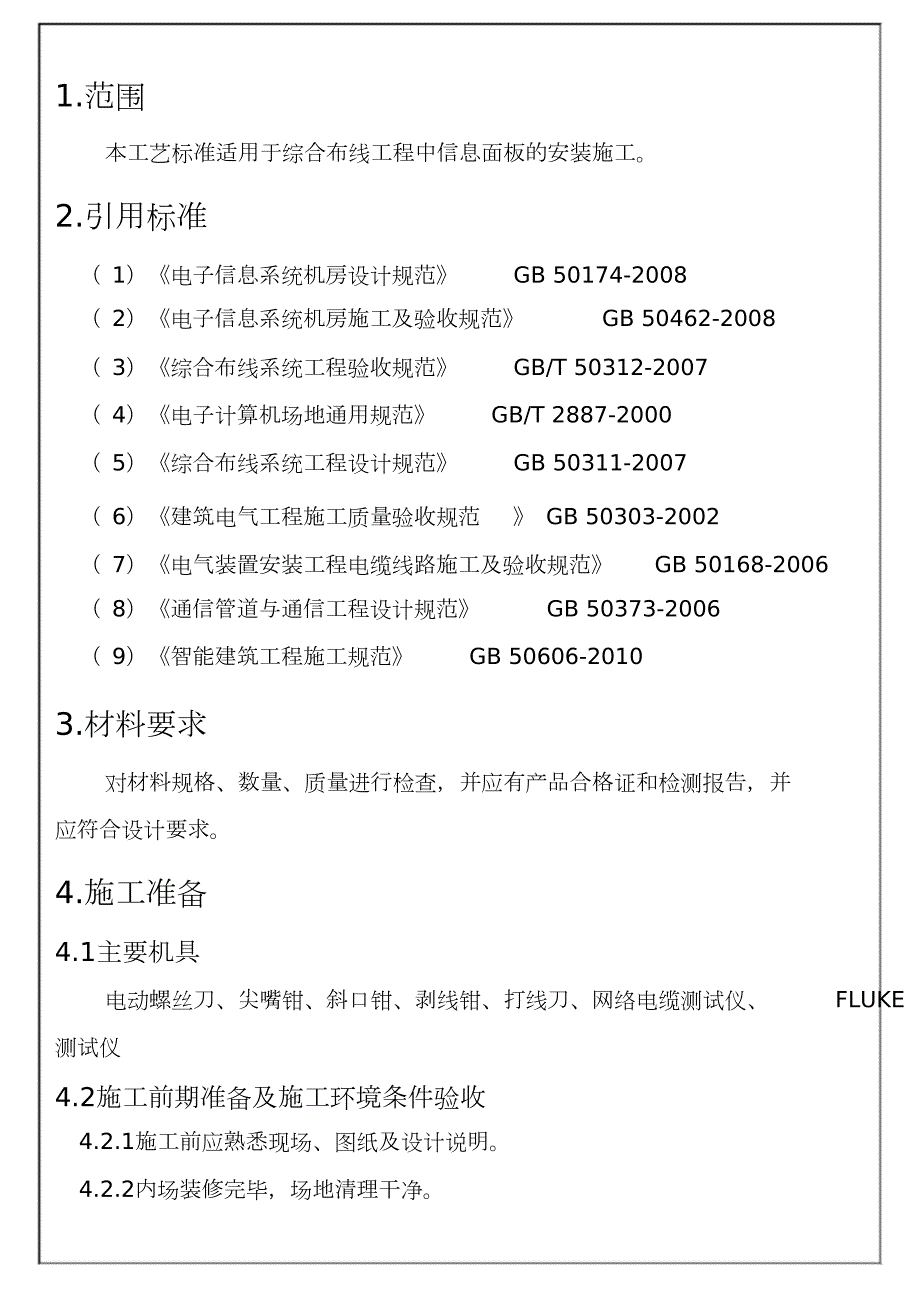

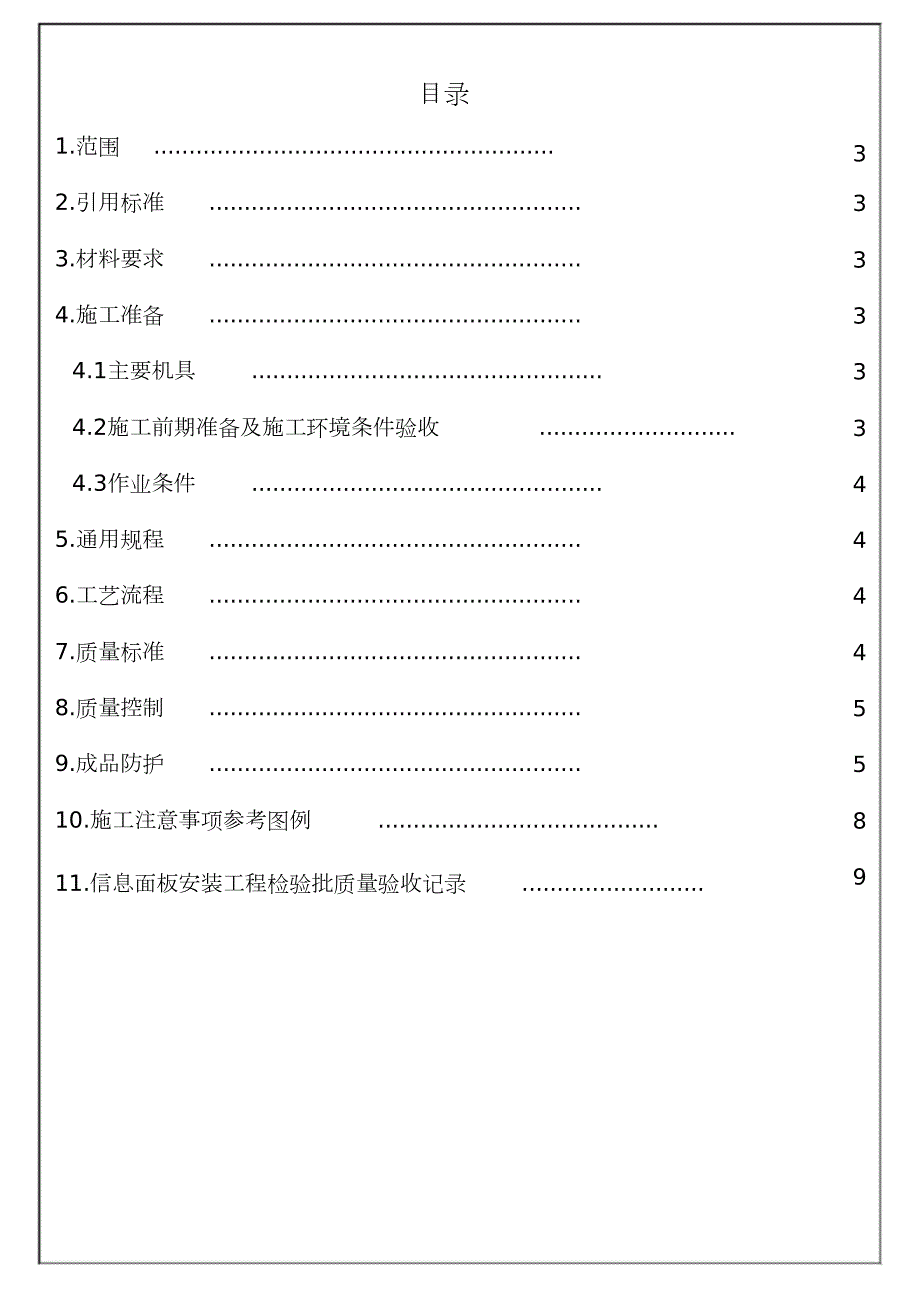

1、施工工艺标准信息面板安装分项工程施工工艺标准2013年 1月* 公司*项目部 目录1.范围 .2.引用标准 .3.材料要求 .4.施工准备 .4.1主要机具 .4.2施工前期准备及施工环境条件验收 .4.3作业条件 .5.通用规程 .6.工艺流程 .7.质量标准 .8.质量控制 .9.成品防护 .10.施工注意事项参考图例 .3333334444558911.信息面板安装工程检验批质量验收记录. 1.范围本工艺标准适用于综合布线工程中信息面板的安装施工。2.引用标准( 1)电子信息系统机房设计规范 GB 50174-2008( 2)电子信息系统机房施工及验收规范 GB 50462-2008(

2、3)综合布线系统工程验收规范 GB/T 50312-2007( 4)电子计算机场地通用规范 GB/T 2887-2000( 5)综合布线系统工程设计规范 GB 50311-2007( 6)建筑电气工程施工质量验收规范 GB 50303-2002( 7)电气装置安装工程电缆线路施工及验收规范( 8)通信管道与通信工程设计规范 GB 50373-2006( 9)智能建筑工程施工规范 GB 50606-2010GB 50168-20063.材料要求对材料规格、数量、质量进行检查,并应有产品合格证和检测报告,并应符合设计要求。4.施工准备4.1主要机具电动螺丝刀、尖嘴钳、斜口钳、剥线钳、打线刀、网络电

3、缆测试仪、 FLUKE测试仪4.2施工前期准备及施工环境条件验收4.2.1施工前应熟悉现场、图纸及设计说明。4.2.2内场装修完毕,场地清理干净。 4.3作业条件4.3.1材料、设备已进行进场检验,并验收合格。4.3.2用户端底盒安装完毕、线缆敷设到位,符合信息面板安装要求。4.3.3已对施工作业人员进行安全、技术交底。5.通用规程( 1)施工现场临时用电安全技术规范 JGJ 46-2005注:上述规程须在项目施工前 ,根据公司施工特点,摘取所需内容,对施工单位员工进行培训。并将技术规范成册发放至现场, 确保现场施工作业需要参阅指导时能及时获取。6.工艺流程1.信息模块端接NO返工2.测试Y3

4、面板安装NO返工4.测试Y验收7.质量标准(见作业指导书相关内容) 8.质量控制(见作业指导书相关内容)9.成品防护9.0.1由项目部组织监理、施工单位定期检查成品保护情况,督促实施成品保护制度,加强成品保护教育,建立完善的成品保护责任制度,实行谁施工谁保护,真正把成品保护工作落实到人。9.0.2.设备定货应给定准确到货时间, 缩短设备进场库存时间。适当集中安装,减少安装延续时间。最好在现场具备安装条件时进货,组织一次性进货到位,取消库存和二次搬运等中间环节。9.0.3材料、设备搬运过程中,搬运到操作面后再拆除外包装,严禁为便于搬运提前拆除外包装。9.0.4安装完毕后,如有其他承包商进入施工

5、要办理登记并要有保护措施后方可施工,施工完毕后要进行及时检查,如发现有损坏,立即向项目经理报告,由项目经理与责任方协调解决。9.0.5紧固螺丝时,不应用力过猛,以免配件变形。9.0.6安装面板时应注意墙面整洁,面板安装不得损坏墙面。9.0.7施工单位各责任工程师要把安装情况记录在施工日记中。所有入户作业的人员必须接受成品保护人员的监督。9.0.8施工需要其它施工单位配合时,由总承包单位进行协调,严禁随意拆改其它分包单位成品。 文件编号信息面板安装施工工艺标准施工部位信息面板工序名称第页 /共页综合布线系统施工工艺标准信息模块端接1/1适用范围作业条件适用于综合布线系统信息面板施工安装工程。图

6、示按本施工工艺标准第四章要求检查、核对并落实作业条件要求,确保作业条件符合第四章要求。作业条件必须满足,否则不可以进行本工序施工。材料名称、规格、型号信息面板、网络数据模块、电话语音模块、面板配套螺丝作业工具质量要求电工刀、尖嘴钳、螺丝刀、斜口钳、剥线钳、打线刀可能的不良点按设计图纸要求(应提取出设计要求)质量控制点1清理底盒及剥线。剥线时损坏线芯取下面板的框盖,露出安装螺丝孔,将布线底盒清理干净后,把剥线长度线缆从布线底盒中拉出,剪至15cm左右的长度。使用剥线工具,在距线缆末端 5cm处剥除线缆的外皮,然后,用剪刀剪掉抗拉线。2分开线缆中的线对,但线对之间不要拆开,按照信息模块上所指作业要

7、求示的线序,稍稍用力将导线一一置入相应的线槽内。布线设计时的规定,与其他连接设备采用相同的线序。用户应当根据-线序正确无误线芯与模块槽位对应错误3将打线工具的刀口对准信息模块上的线槽和导线,垂直向下用力,听到“喀”的一声,模块外多余的线会被剪断。重复这一操作,卡接紧固可将每条芯线一一打入相应颜色的线槽中,并剪断多余的线头。将模块的塑料防尘片沿缺口插入模块,并牢牢固定于信息模块上。工序完工质量标准端接信息模块时要保证线序的准确;使用打线工具时时刀要与模块垂直,刀口向外。首巡检及品质异常联络1作业员工须进行自检、互检;2施工组长负责巡检,并填写巡检记录;3出现品质异常施工组长项目经理质量部1所有模

8、块的每个端接槽都有T568A和 T568B接线标准的颜色编码,通过编码可以确定双绞线电缆每根线芯的准确位置。2将线缆从底盒内轻轻的取出,清理表面的灰尘重新做编号标记,标记位置距离管口约毫米,做好新标记后才能取消原来的标记。60 80注意事项3 568A和 568B两种连接方式均可采用,连接方式根据设计要求,但在同一布线工程中,两种连接方式不应混合使用。拟制人 /日期:发布日校核人 /日期 :批准人 /日期:期: 文件编号综合布线系统施工工艺标准信息面板安装施工工艺标准施工部位信息面板工序名称面板安装第页 /共页1/1适用范围作业条件适用于内场综合布线系统信息面板施工安装工程。前道工序完成,按本

9、施工工艺标准第四章要求检查、图示核对并落实作业条件要求,确保作业条件符合第四章要求。以进行本工序施工。作业条件必须满足,否则不可材料名称、规格、型号按照配套信息面板规格分为86系列和 120系列、面板配套螺丝作业工具质量要求螺丝刀、FLUKE测试仪可能的不良点按设计图纸要求(应提取出设计要求)质量控制点1将已端接好的模块卡入面板, 注意模块的方向不能弄反,否则跳线无法插入模块。根据双绞线的编号,将面板的标签纸安装在面板上的有机玻璃标签框内。模块安装位置模块装反2根据模块后线缆的出线方向,顺势将预留的双绞线盘在底盒内,同时面板与底盒重合螺丝安装孔错位将面板推到墙面上,面板与底盒安装螺丝孔位一致。

10、作业要求3用螺丝将面板逐步固定到墙上。在拧螺丝时,应注意调整面板的平衡,确保面板两底角的高差不超过 2mm(可以使用卷尺或自制标尺对两底角安装位置、信息模块电气性能面板位置不水平的高差进行测量和比较)。盖上面板的框盖、检查面板是否平行,如果安装不当,应立即调整。使用 FLUKE测试仪测试,并通过 FLUKE相关数据测试。工序完工质量标准2mm,在面板安装时应面板安装要求横平竖直,两底角之间高低不超过使用标尺测量两底角的对地高度。首巡检及品质异常联络1作业员工须进行自检、互检;2施工组长负责巡检,并填写巡检记录;3出现品质异常施工组长项目经理质量部1安装时将模块卡接到面板接口中。如果双口面板上有

11、网络和电话插口标记时,按照标记口位置安装。如果双口面板上没有标记时,模块安装在左边,电话模块安装在右边,并且在面板表面做好标记。宜将网络注意事项2布线面板应与其他面板(特别是电源面板)保持同一高度。由于在建筑物中,电源面板和布线面板的数量最多,而电源面板的安装在布线面尽量与其保持同一高度。板安装之前,所以要特别电源面板的安装高度,拟制人 /日期:校核人 /日期 :批准人 /日期:发布日期 : 10.施工注意事项参考图例10.0.1使用剥线工具,在距线缆末端 5cm处剥除线缆的外皮10.0.2使用线缆的抗拉线将线缆外皮剥除至线缆末端10cm10.0.3剪除线缆的外皮及抗拉线10.0.4按色标顺序

12、将线对分别插入模块的槽帽内 10.0.5将各线对分别按色标顺序压入模块的各个槽位内10.0.6使用打线工具加固各线对与插槽的连接10.0.7将已卡接了模块的面板与暗埋在墙内的底盒接合在一起 10.0.8在信息面板上安装标签条10.0.9测试信息模块电气性能11.信息面板安装工程检验批质量验收记录 单位(子单位)工程名称分部(子分部)工程名称施工单位验收部位项目经理施工执行标准名称及编号分包单位分包项目经理施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主 1材料质量控 2面板安装项3线序规定目1面板孔洞套割一般项目2允许偏差345专业工长(施工员):施工班组长:施工单位检查评定结果项目专业质量检查员:年月日监理(建设)单位验收结论(建设单位项目专业技术负责人):年月日
