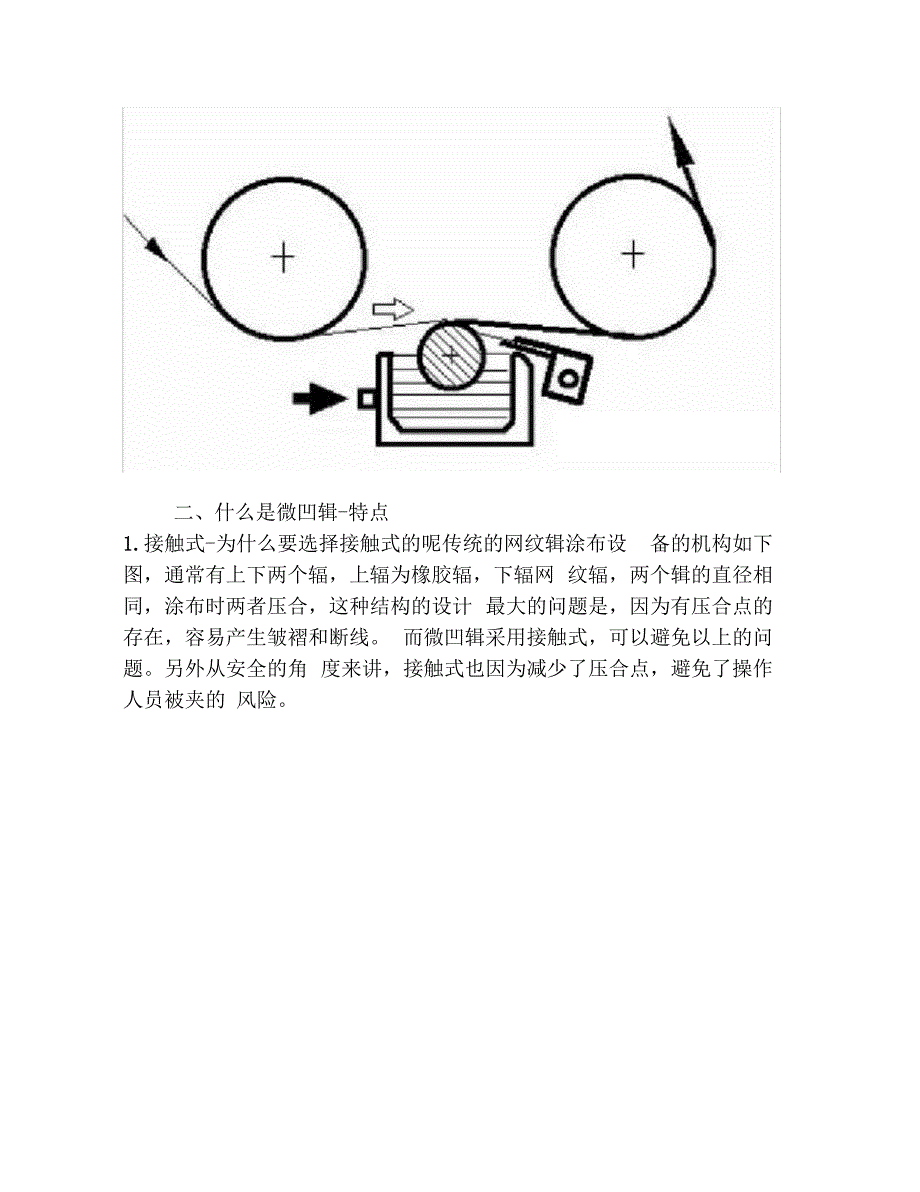

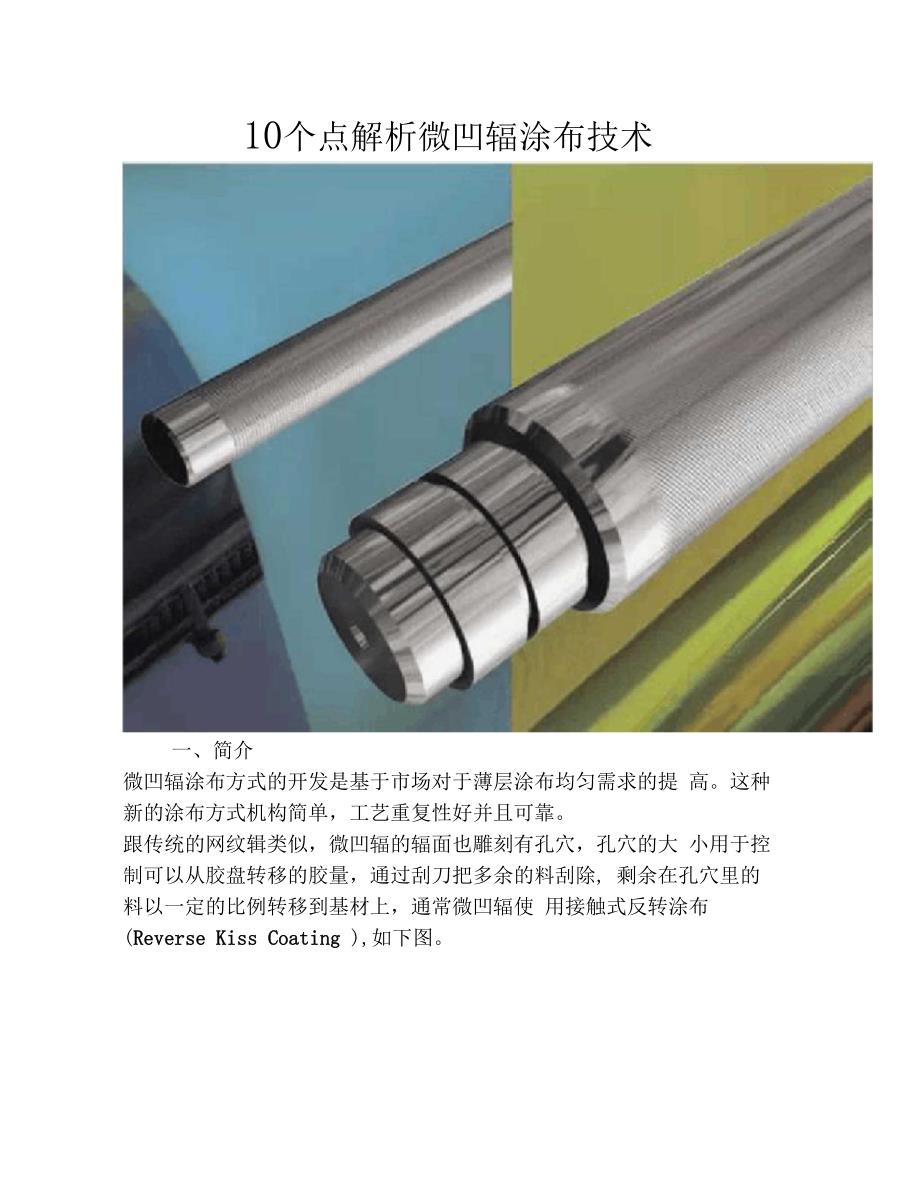

1、10个点解析微凹辐涂布技术一、简介微凹辐涂布方式的开发是基于市场对于薄层涂布均匀需求的提 高。这种新的涂布方式机构简单,工艺重复性好并且可靠。跟传统的网纹辑类似,微凹辐的辐面也雕刻有孔穴,孔穴的大 小用于控制可以从胶盘转移的胶量,通过刮刀把多余的料刮除, 剩余在孔穴里的料以一定的比例转移到基材上,通常微凹辐使 用接触式反转涂布(Reverse Kiss Coating ),如下图。二、什么是微凹辑-特点1.接触式-为什么要选择接触式的呢传统的网纹辑涂布设 备的机构如下图,通常有上下两个辐,上辐为橡胶辐,下辐网 纹辐,两个辑的直径相同,涂布时两者压合,这种结构的设计 最大的问题是,因为有压合点的

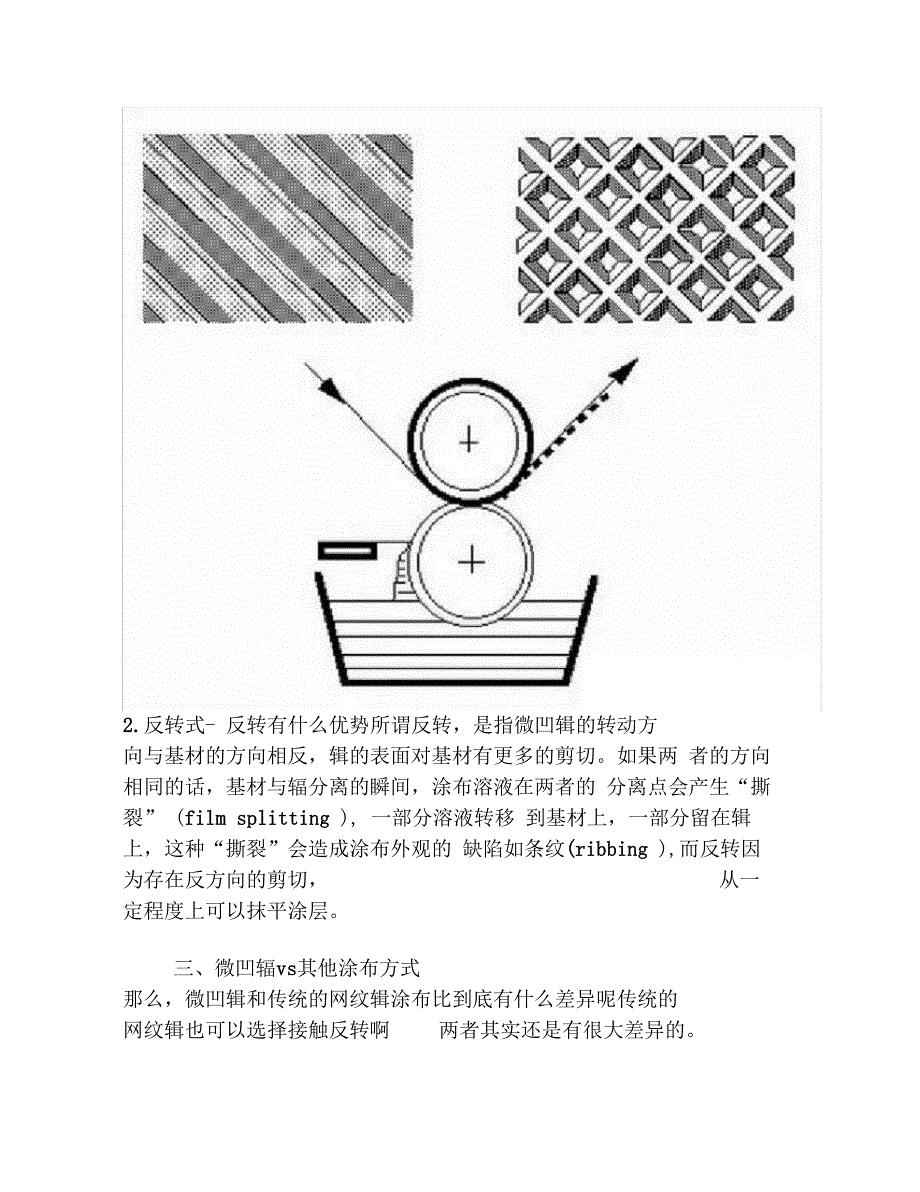

2、存在,容易产生皱褶和断线。 而微凹辑采用接触式,可以避免以上的问题。另外从安全的角 度来讲,接触式也因为减少了压合点,避免了操作人员被夹的 风险。2.反转式- 反转有什么优势所谓反转,是指微凹辑的转动方向与基材的方向相反,辑的表面对基材有更多的剪切。如果两 者的方向相同的话,基材与辐分离的瞬间,涂布溶液在两者的 分离点会产生“撕裂” (film splitting ), 一部分溶液转移 到基材上,一部分留在辑上,这种“撕裂”会造成涂布外观的 缺陷如条纹(ribbing ),而反转因为存在反方向的剪切,从一定程度上可以抹平涂层。三、微凹辐vs其他涂布方式那么,微凹辑和传统的网纹辑涂布比到底有什么
3、差异呢传统的网纹辑也可以选择接触反转啊两者其实还是有很大差异的。微凹辐,所谓微是指网纹辑的直径和传统网纹辑比要小。传统 的现在被广泛应用的网纹辑的直径通常是125到250毫米。而微凹辑的直径通常只有 20到50毫米,在国内市场可以买到或者 有使用的比这个再稍大一点,50到100毫米。辐的直径大小选择很大程度上要参考涂布的宽度,在较宽涂布的情况下要保证辐 的强度和直度,就需要选择直径偏大一点的辐。比如,涂 300 毫米宽你可以选择20毫米直径的,涂1米6你就要选择50毫米的。 辐的直径越小,那意味着基材与辐的接触线就越小,当这个接 触线越小的时候,由现涂布缺陷的可能就会越小。Wrap Angle
4、如同传统的网纹辑涂布一样,微凹辑的涂布工艺中,辐筒浸润 在涂布胶盘中,通过转动把溶液带起,然后通过刮刀把多余的 溶液刮除,剩余的溶液填充在微凹辐的孔穴中,孔穴中的积液 以一定的比率转移到涂布基材上。四、网纹辑涂布结构WebGravure cup roler五、辐筒网纹设计TyfMpyrnrrid typfthmaomai rytMirwwftii xyp*如果想得到整个幅面均匀的涂布厚度,就需要保证辐筒的带胶 在整个幅面上也是均匀并且精确的。所以整个过程中,辐筒的 孔穴容积率和刮刀的设置是决定涂布量的关键因素。一个好的微凹辐供应商会精确地检测制造的微凹辐的孔穴质量和计算孔穴的容积率,并且提供详
5、细的检测报告。六、容积率计算七、孔穴质量检测微凹辐的刮刀和大部分传统网纹辑工艺的刮刀是非常不同的 主要的差异是刮刀的柔韧性及刮刀和微凹辑的接触角度。相比于传统网纹辑的刮刀,微凹辐的刮刀应该选择更薄的厚度 和韧性更强的材料。刮刀压在微凹辐上压力应该尽量轻。刮刀与微凹辑的接触角度与传统网纹辑比,应该更陡。传统网 纹辑的接触角度如果沿接触点画延长线的话应该是差不多经过 辐筒的中心线,而刮刀与微凹辑的接触角度差不多是辐筒的切 线角度。因为如果微凹辐与刮刀的角度处于非切线的位置时, 你会发现刮刀的磨损会非常严重和迅速,辐筒和刮刀的寿命都 会因此减少很多。八、传统网纹辑刮刀接触角度Jf九、不同的刮刀选择十
6、微凹辐涂布量的微调整方法在微凹辐涂布工艺中,基材的速度与涂布辐筒的速度的比值, 对于涂布厚度的影响至关重要。随着辐筒转速的加快,在一定 的范围内,涂布量会逐步地增加,等达到一定的峰值,又会呈 现下降的趋势,整个曲线如同钟形,而并非会一直增加,其实这点很容易想象。通常来讲,辐筒的转速比最低应该高于 60%不然可能带不上足 够多的胶水,100%-130喔一个比较常规且比较稳定的设置, 130%-200%勺设置范围内,转速比越往上,涂布量越高,当超过 200%寸,涂布量反而开始下降,并且变得不稳定。2. 0 Speed Rato尽管微凹辑上的孔穴设计是决定涂布量的关键参数,也就是你 花钱买了个辐,上面的孔穴定了,然后告诉你你只能涂这个涂 布量,那这种涂布方式也太没有亲和力了,性价比极具下降, 有没有但是这个时候你可以调转速比,从另外一个角度又给涂 布量的变化提供了一种可能,突然之间,幸福感又满满了!通 常来说,这个可调的窗口为 +/-10%或者更多一些,比方说你买 的辑的标准涂布量是50um,那通过转速比的调整你可以涂 45-55um的厚度,并且可以保证并不影响涂布质量。
