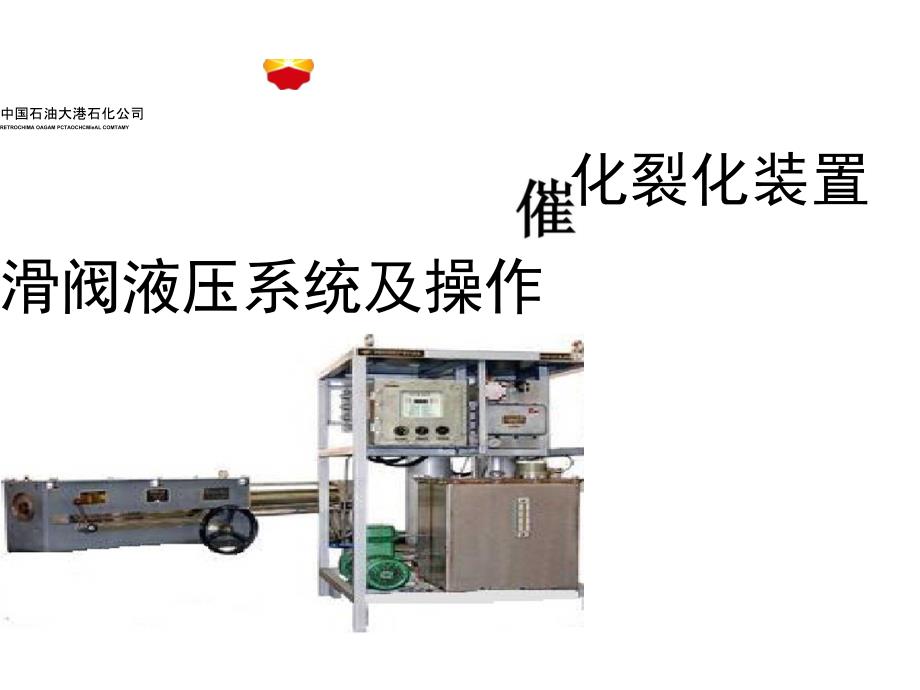

1、化裂化装置中国石油大港石化公司RETROCHIMA OAGAM PCTAOCHCMieAL COMTAMY滑阀液压系统及操作第三联合车间王峰目录主要内容中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY(0)待生滑阀反复自锁事件待生滑阀先后五次自锁的情况及处理措施fo滑阀介绍07阀体和液田丸行机构诲液压执行机构的原理液压部件、作用滑阀常用操作方式滑阀三种操作方式及日常检查1待生滑阀反复自锁事件装置瀟呈图第二再生器C-2103外取热器F-2102蒸汽过热1待生滑阀反复自锁事件第-次12013年12月16023:50 f内操发现待生滑阀自锁报警,班长安

2、排外操711去现场改液压手操活动滑阀,自锁解除,23:57料位恢复自动。1待生滑阀反复自锁事件 第三次2014年年1月201：05 f待生滑阀自锁报警r内操手动控制沉降器料位friOP值与阀位回讯对准后f滑阀自锁解除f 1:07料位恢复自动。1待生滑阀反复自锁事件 第四次Iri2014年年12021:13 ,待生滑阀自锁报警，内操手动控制沉降器料 位,采取OP值与阀位回讯对准和畜压器点操后f滑阀仍无法解除自锁,现 场改液压手操自锁解除,21:30料位恢复自动。1待生滑阀反复自锁事件 第五次更换液压元件后,2014年年1月801:08 f待生滑阀自锁报警f内操 手动控制沉降器料位f采取OP值与阀

3、位回讯f滑阀仍无法解除自锁f现场 改液压手操自锁解除，2:30料位恢复自动。1待生滑阀反复自锁事件采取的措施中国石油大港石化公司RETWOCHIMA OAOANQ PCTAOCHEMiCAL COMTAMY待生滑阀故障应急预来第三联令牟何二停一三年十二月=H曰维护车间排查故障检查电气控制制定应急预案待生滑阀自锁后，采取OP 值与阀位回讯对准】肖除偏差， 仍无法解除自锁,现场液压手 操的应急处置方法。对待生滑阀PID整走系统，紧固接头。更换射流管伺服 阀、部分液压元件1待生滑阀反复自锁事件PID整定中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANYP

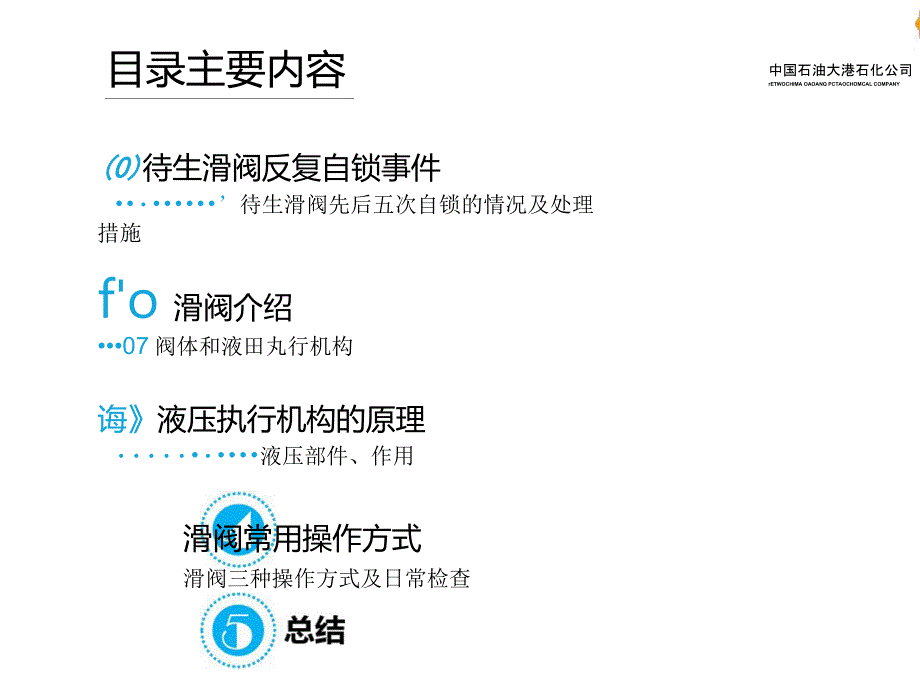

4、ercer Scale1 HOUR HN HMUnitsPercen Scaleiee.ob- 65.ee 55.00 55.een：e?/$croil47.244S.12IZ21I1LPUSPOP59.9811.44SIJ146.17PID整定之前L/ll/14LC21I1LC21I1LC21B1Z21I1LSPPVOPPUXXz59.9859.4244.2946.4881.414?,2347.49PID整定之后目录主要内容中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY(0)待生滑阀反复自锁事件待生滑阀先后五次自锁的情况及处理措施fo滑阀介绍

5、07阀体和液田丸行机构诲液压执行机构的原理液压部件、作用滑阀常用操作方式滑阀三种操作方式及日常检查2滑阀介绍滑阀中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY什么是滑阀滑阀是在垂直于通道方向,阀板在导轨上滑动,通过改变流通面积,从而达到调节流量的目的高温催化剂磨损流量大压降小滑阀的作用滑阀是催化裂化装置的关键设备,正常生产时控制反应温度、催化剂循环量和再生压力。紧急情况可切断反应 器和再生器联系,防止事故扩大滑阀的组成滑阀阀体、电液控制系统和手动执行机构2滑阀介绍冷壁电液滑阀中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCH

6、OMCAL COMPANY阀体部分主要由阀体、阀盖、节流锥、阀座圈、导轨阀杆 纟鹹手动执行机构 主要由支架、滑块、螺杆、开合螺母、蜗轮、蜗杆和手轮等组成。手动执彳亍机构为偏心式单螺杆结构,手动与液动的 相互切换通过开合螺母完成。2滑阀介绍滑阀阀体中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANYn中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY2 :骨阀介绍滑阀手动执彳亍机构中国石油大港石化公司rETWOC

7、HlMA OAOANQ PCTAOCHOMCAL COMPANY2滑阀介绍冷壁电液滑阀液压执行机构液压系统由动力油站、蓄能器系统、集成油路系统、 伺服油缸和液压管件等组成。电液执行机构具有控制灵敏、精度高、输出推力大、 行程速度快、自保动作迅速、响应速度快、无滞后、动 作平稳、无震荡、无噪声等特点。电气控制系统主要由电气控制箱、传感器、油路控制箱和接线盒 等纟碱2 j骨阀介绍滑阀液压执彳亍机构目录主要内容(0)待生滑阀反复自锁事件待生滑阀先后五次自锁的情况及处理措施fo滑阀的介绍07阀体和液田丸行机构诲液压执行机构的原理液压部件、作用中国石油大港石化公司rETWOCHlMA OAOANQ PC

8、TAOCHOMCAL COMPANY中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY滑阀常用操作方式滑阀三种操作方式及日常检查中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY3液压执行机构的原理组成各型号的电液控制机构液压系统原理基本相同，大体 由三部分组成:1、液压油源部分,包括油泵电机机组、油箱、滤油器、安 全阀等；2、液压控制部分,包括流量控制阀和方向控制阀、储能单 元。如单向阀、伺服阀、换向阀、储能器等。3、执行元件:油缸。控制原理:油源提供额定的压力油,由控制部分控制压力 油的流量、压力和

9、方向达到控制执行机构的速度、推力和 方向的目的。BDY9-B电液执行机构液压系统原理图么Iwo介fit?LiLiZJ丿/| |/r r1|WIi 匚XnBDY9-B电液执行机构液压系统原理图3液压执行机构的原理普通单向阀中国石油大港石化公司rETnoeHlHA OAOANQ PFTAOCHEMieAL COMPANY正向导通 反向不通(b)普通单向阀3液压执行机构的原理液控单向阀中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANYK(a)(C)3液压执行机构的原理换向阀“通”和“位爲恵化公司3液压执行机构的原理液控锁中国石油大港石化公司rETWOCH

10、lMA OAOANQ PCTAOCHOMCAL COMPANY3液压执行机构的原理换向阀“通”和“位爲恵化公司3液压执行机构的原理换向阀“通”和“位爲恵化公司利用两个液控 单向阀，既不影响 缸的正常动作，又 可完成缸的双向闭 锁。锁紧缸的办法 虽有多种，用液控 单向阀的方法是最 可靠的一种。FeTAOeMMA CUOAMO PCTAOCHCMteAL COMTAMY“通”和“位”是换向阀的重要概念。不同的“通” 和“位”构成了不同类型的换向阀。“位” (Position)指阀芯的位置，通常所说的“二位 阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的 工作位置，“位”在符号图中用方框表示。所

11、谓“二通阀”、“三通阀”、“四通阀”是指换 向阀的阀体上有两个、三个、四个各不相通且可与系统中 不同油管相连的油道接口，不同油道之间只能通过阀芯移 位时阀口的开关来沟通。3液压执行机构的原理换向阀和伺服阀中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY射流管电液伺服阀三位四通电磁换向阀三位四通手动换向阀表1不同的“通”和“位”的滑阀式换向阀主体部分的结构形式和图形符号中国石油大港石化公司PCTAOCHEMieAL COMPANY3砂脚媲的O复位弹簧a32ATA丄厶A BB ip、阀芯3液压执行1机构的原理三位四通手动换向I琳国二X化公司J13;复

12、位弹簧A(T、阀芯3液压执彳亍机构的原理电磁换向阀工作原理中国石:監化公司BfTRDCHiMA OAOANQ PFTROCHfMICAL COMPANY断电（复中位）断电（复中位）左电磁铁 通电换向三位四通电磁换向阀电i饮Wi电1O电磁铁断电1电磁饮Wi电ilf第廢專电IL吗.饮I析电右电磁铁 通电质向3液压执行机构的原理中国石油大港石化公司FETAOMMA CUOAMO PCTAOCHCMteAL COMTAMY由液压系统原理图可知,由电机M驱动压力补偿变量泵P z提供液压能源, 其中一路为安全阀油路,当油泵压力超119.5MPa时，溢流阀YR溢流卸压,另 路进入液压系统主通道，压力油经过精

13、密过滤器F2，使油液清洁度达NAS7 级,经单向阀YC1到蓄压器A1保存起来，另一分液压油到备用蓄压器A2保存 起来，作为手动换向阀YM8的液压能源z此时部分液压油受电磁换向阀YV1控 制，作为主油路j由源。当YV1失电时,幽空单向阀YC4、YC5、YC6锁定,主油 路截止；当YV1得电时，液控单向阀YC4、YC5、YC6处于导通,主油路打开； 仪表室遥控操作时，射流管电液伺服阀YS受控制信号的极性与幅值变化，改变 液压油的流向和流量，从而达到控制伺报油缸C活塞杆和控制机构运动的目的。当出现输入信号、反馈信号、跟踪失调、动力失电和系统压力低故障时， 电磁换向阀YV1失电，液控单向阀YC4、YC

14、5、YC6关闭，使主油路截止，此时 油缸C锁定，若将节流开关YM7稍微打开,操动YM8手动换向阀,也可达到油 缸的控制要求。阀开B DY9 - B电液执行机构液压原理动画开BDY9-B电液执行机构液压原理动画阀停1-YM3KP3WYM1fy FlAl 、externXFYM4YC4KP3WYMS三位四通手动换向阀YM7三位四诵电儀换向阀YV2YC7油缸TC6液控申向MYVLH失电res液控单向J射流管伺服阀二YC3 YS 二位酹电權損问浪BDY9-B电液执行机构液压原理动画阀关BDY9-B电液执行机构液压原理动画液压手操开中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHO

15、MCAL COMPANY目录主要内容(0)待生滑阀反复自锁事件待生滑阀先后五次自锁的情况及处理措施fo滑阀的介绍07阀体和液田丸行机构诲液压执行机构的原理液压部件、作用中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY滑阀常用操作方式滑阀三种操作方式及日常检查4滑阀常用操作方式仪表室遥控操作 现场调试操作仪表室点动操作机械手轮操作液压手动操作中国石油大港石化公司RETWOCHIMA OAOANQ PCTAOCHOMCAL COMPANY41操作方式之液压

16、手动操作中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANYr操彳3 操作手 柄指针置 于锁定位42操作方式之点动操作中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY42操作方式之点动操作42操作方式之点动操作1从Groupl00-107选择滑阀点操画面GROUP ieiREGERATOR UALVE?5Xsex点操开关指示灯ON42操作方式之点动操作42操作方式之点动操作25X42操作方式之点动操作42操作方式之点动操作SPTY2181TU211Z2101TXXC2161VALUETD21I1OFFT

17、02101OFFXA21I6BOFFXA21Q6CBitte陆由CAS改MAN,输入所需阀隽低IOPX26e3CAS TD2101注意：动力失电后，一般蓄压器只能实现2个行程操作。43操作方式之机械手轮操作中国石油大港石化公司rETWOCHlMA OAOANQ PCTAOCHOMCAL COMPANY44滑阀常用操作方式日常检查维护中国石油大港石化公司FETAOMMA CUOAMO PCTAOCHCMteAL COMTAMY电液执行机构用于控制炼油化工催化裂化设备中,因处 在长年累月的连续工作状况,环境极其恶劣.操作人员日常检查主要内容1、检查系统压力、泄漏情况、液位高度和油液温度。2、检查阀
