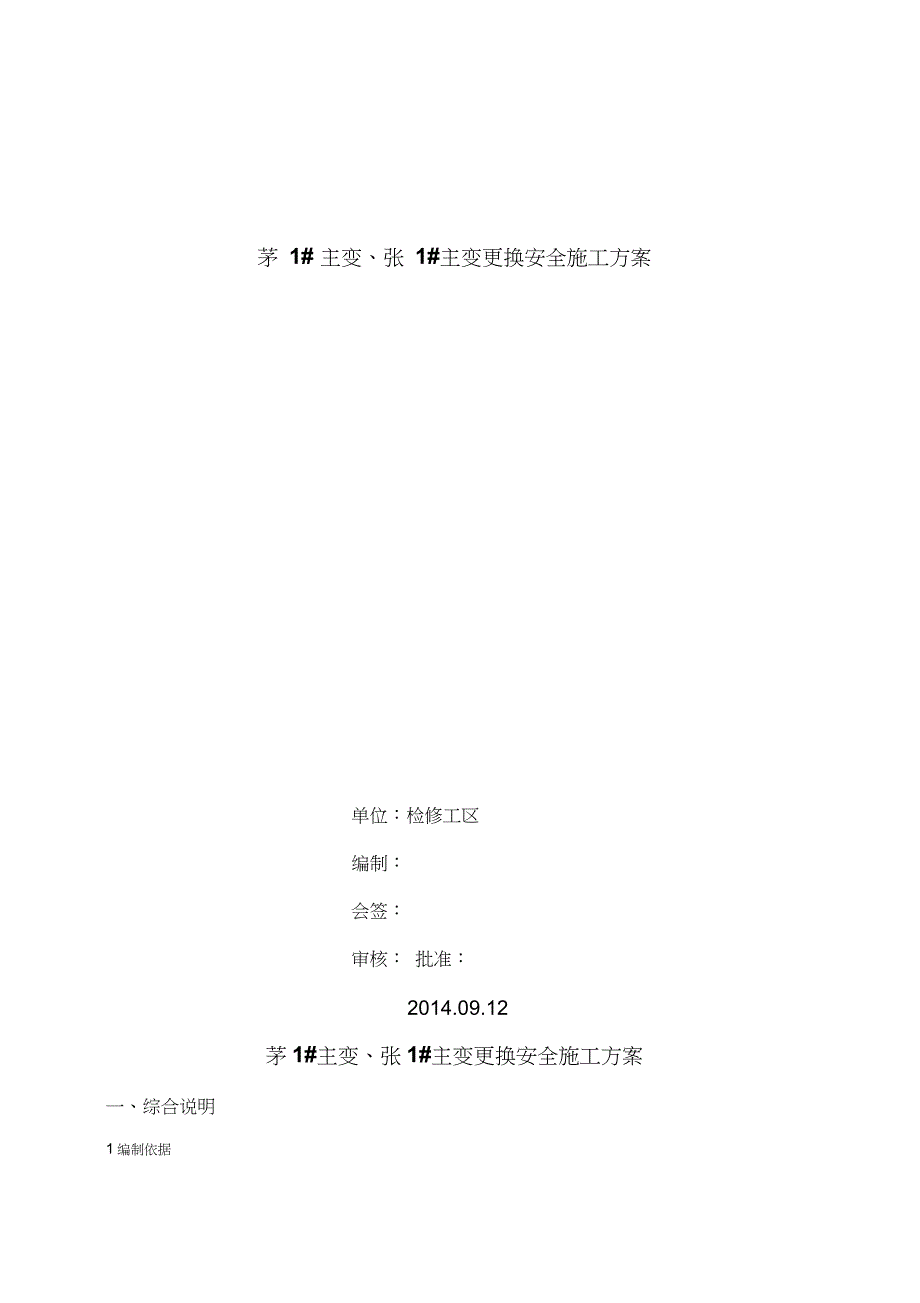

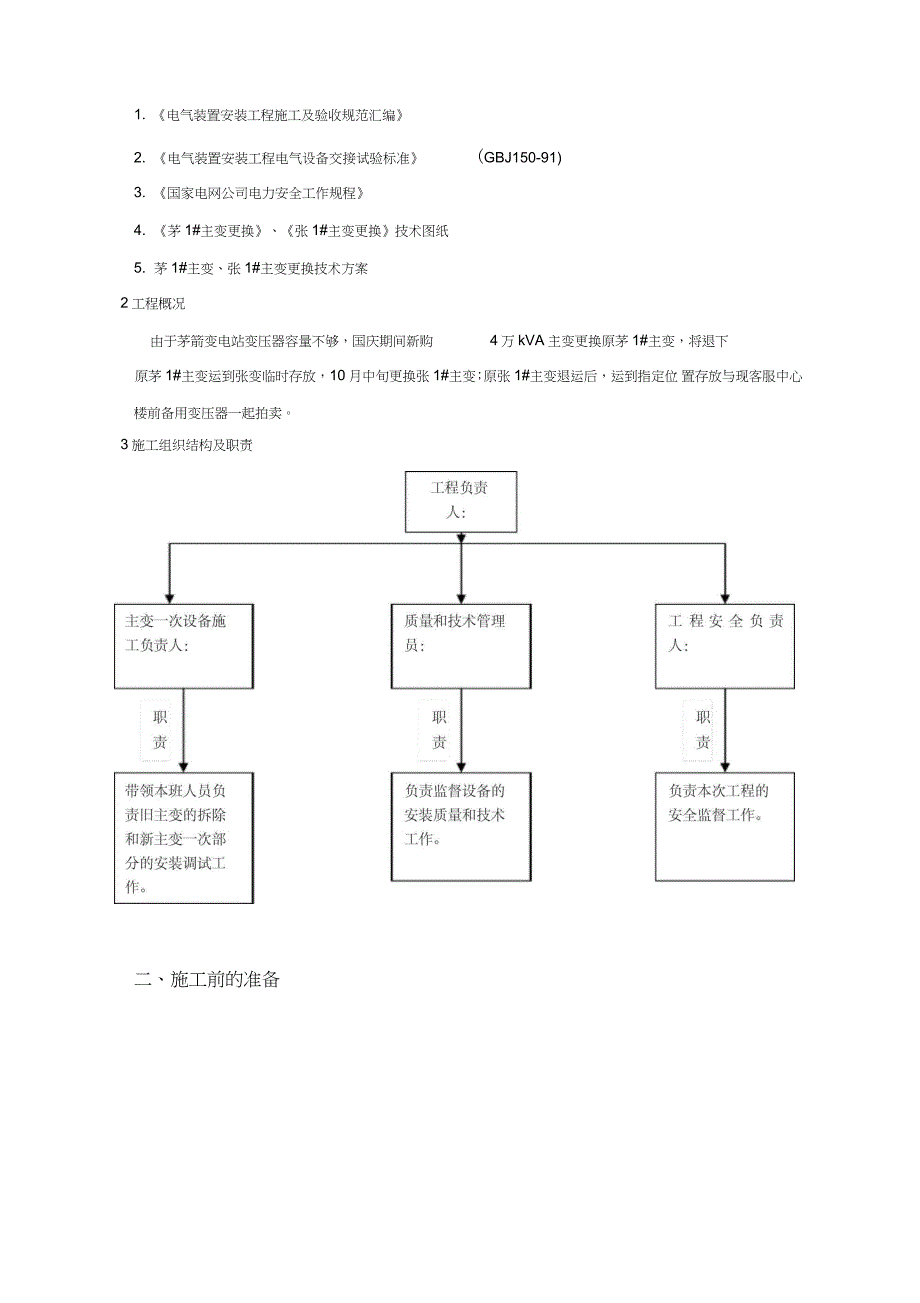

1、茅 1# 主变、张 1#主变更换安全施工方案单位:检修工区编制:会签:审核: 批准:2014.09.12茅1#主变、张1#主变更换安全施工方案一、综合说明1编制依据1. 电气装置安装工程施工及验收规范汇编2. 电气装置安装工程电气设备交接试验标准(GBJ150-91)3. 国家电网公司电力安全工作规程4. 茅1#主变更换、张1#主变更换技术图纸5. 茅1#主变、张1#主变更换技术方案2工程概况由于茅箭变电站变压器容量不够,国庆期间新购4万kVA主变更换原茅1#主变,将退下原茅1#主变运到张变临时存放,10月中旬更换张1#主变;原张1#主变退运后,运到指定位 置存放与现客服中心楼前备用变压器一起

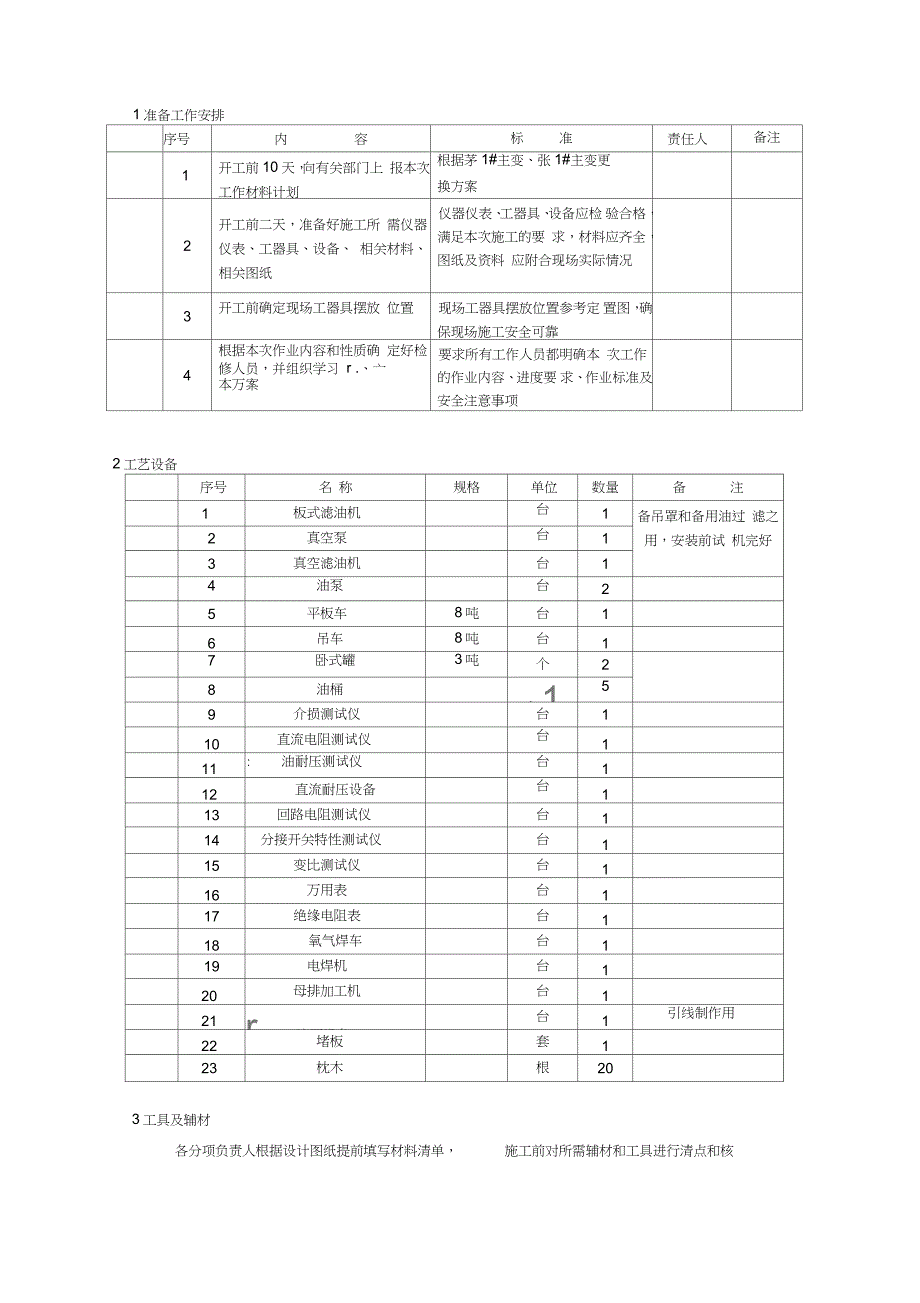

2、拍卖。3施工组织结构及职责二、施工前的准备1准备工作安排序号内容标准责任人备注1开工前10天,向有关部门上 报本次工作材料计划根据茅1#主变、张1#主变更换方案2开工前二天,准备好施工所 需仪器仪表、工器具、设备、 相关材料、相关图纸仪器仪表、工器具、设备应检 验合格,满足本次施工的要 求,材料应齐全,图纸及资料 应附合现场实际情况3开工前确定现场工器具摆放 位置现场工器具摆放位置参考定 置图,确保现场施工安全可靠4根据本次作业内容和性质确 定好检修人员,并组织学习 r .、亠本万案要求所有工作人员都明确本 次工作的作业内容、进度要 求、作业标准及安全注意事项2工艺设备序号名 称规格单位数量备
3、注1板式滤油机台1备吊罩和备用油过 滤之用,安装前试 机完好2真空泵台13真空滤油机台14油泵台25平板车8吨台16吊车8吨台17卧式罐3吨个28油桶个159介损测试仪台110直流电阻测试仪台111:油耐压测试仪台112直流耐压设备台113回路电阻测试仪台114分接开关特性测试仪台115变比测试仪台116万用表台117绝缘电阻表台118氧气焊车台119电焊机台120母排加工机台121r液压设备台1引线制作用122堵板套123枕木根203工具及辅材各分项负责人根据设计图纸提前填写材料清单,施工前对所需辅材和工具进行清点和核对,对所缺部分及时向技术装备科汇报。4人员分工序号作业项目负责人监护人作业
4、人员1茅1#旧主变附件拆除1.1茅1#旧主变咼、低压及中性点引线拆除1.2茅1#旧主变高压套管、散热器、油枕、 连管等拆除及孔洞封堵和附件保存。1.3协助旧主变本体移位至张湾变电站2新主变本体就位及附件卸车、开箱验收2.1本体就位具体位置2.2新主变本体就位2.3附件卸车2.4附件开箱2.5附件清点及出厂文件的收集3附件安装前的试验3.1铁芯及夹件绝缘电阻测试3.2高压、中性点套管安装前的试验3.3本体变压器油的试验3.4备用变压器油试验4附件安装4.1备用油过滤(可能存在)4.2散热片、油枕、高压、中性点套管安装4.3瓦斯继电器及连管安装4.4母线桥的制作安装4.5蝶阀开启,补油4.6本体、
5、散热片、瓦斯放气4.7油枕隔膜排气4.8附件编号及补漆4.9高低压引线制作安装及变压器接地5中性点设备安装及所有引线连接5.1中性点设备安装5.3套管引线制作及安装6新主变调试及试运行6.2分接开关调试6.3变压器安装后变压器油的试验6.4变压器交接试验6.5变压器空载冲击后变压器油的试验6.6变压器空载试运行7张1#旧主变附件拆除7.1张1#旧主变高、低压及中性点引线拆除7.2张1#旧主变高压套管、散热器、油枕、 连管等附件拆除及封堵。8原茅1#主变就位及安装8.1本体就位具体位置8.2铁芯及夹件绝缘电阻测试8.3高压、中性点套管安装前的试验8.4本体变压器油的试验8.5备用变压器油试验8.
6、6备用油过滤(可能存在)8.7散热片、油枕、高压、中性点套管安装8.8瓦斯继电器及连管安装8.9蝶阀开启,补油8.10本体、散热片、瓦斯放气8.11高低压引线制作安装及变压器接地8.12中性点设备安装8.13套管引线制作及安装8.14分接开关调试8.15变压器安装后变压器油的试验8.16变压器交接试验注:由于特殊情况,现场需要更换负责人和监护人时,由分项工作负责人确定人选。三、施工进度修试一班茅1#主变、张1#主变安装施工进度表:责任 班组施工过程施工进度(D)30123456715161718192021修试 一班旧茅1#主变引线及附 拆除修试 一班旧茅1#主变移至空地 及新主变就位修试 一
7、班旧茅1#主变移位至张 湾变电站修试 一班新主变附件安装修试 一班交接试验修试 一班验收、送电L修试 一班旧张1#主变引线及附 件拆除修试 一班原茅1#主变就位-修试 一班附件安装修试 一班交接试验修试 一班验收、送电-四、施工方法4.1 旧茅1#主变附件的拆除项目及注意事项1、1#主变拆除项目及顺序:弓I线一一放油一一母线桥一一二次线一一油枕连管及瓦斯继电器一一高压套管一一油枕一一中性点套管一一本体上的连管一一开关小油枕一一铁芯套管一一散热片。低压套管不拆,高压、中性点升高座不拆。2、放油前,先关闭所有散热片碟阀,将散热片里的油放出一部分,并试着打开散热片顶部排气孔,判断散热片蝶阀是否关闭严
8、密, 若顶部排气孔渗油, 证明蝶阀关闭不严, 做好 标记不能拆除。然后同时排放本体和蝶阀关闭严实的散热片里的油,并直接抽到3吨油罐里3、高压套管和中心点套管拆下后,先用大塑料布包好,塑料布封口处用扎带扎紧,等新主变的套管包装箱褪下后,将旧主变的这四只套管放置包装箱内,封好盖。4、附件拆除后都随主变一起运至张湾,散热片放置在主变旁,高压套管等附件包装好放在散热片的旁边中。变压器附件拆除后所有接口处立即用原密封件加堵板密封,以防受潮和油泄漏。5、在拆除二次电缆时,注意不要破坏能够使用的二次电缆,以备新变压器之用。对能 够继续使用的二次电缆在拆除之前应做好记录。6、 母线桥不拆,与新主变利用软连接继
9、续使用,变压器本体上的低压母线桥架保留好, 去张湾后要继续使用。7、在线滤油装置从中性点支柱上拆下随主变一起运至张湾。4.2旧茅1#主变移出和新变压器本体就位1、旧主变本体由厂家移出,并放到指定地点,不能影响新主变的就位工作。2、新变压器本体到场后,先检查冲撞记录仪,看记录的加速度是否超出了变压器运输要求的加速度,若超出了要求,需吊罩检查,其施工方案见变压器吊罩检查预案。同时需做本体内的变压器油的耐压试验,以确定变压器在储存和运输过程中是否受潮。3、新变压器本体由厂家就位,由技术人员指定具体位置。大门张湾变电站8临敝 茅的有置 旧主时位运 输 通 道5、旧茅1#主变运输过程中,根据前期测量运输
10、通道的结果表明,旧茅1#主变的低压套管和高压套管的升高座可以不拆,运输途中,跟随一辆8吨吊车,有高度欠缺的地方,用吊车轻抬阻挡物(暖气管道等)。注意此时一定要有人监护,如果存在问题,立即停止通行,严禁 各类损坏套管的事情发生。4.3新变压器附件安装及注意事项1、 变压器附件安装顺序:铁芯及夹件绝缘电阻测试一一铁芯及夹件引出线一一低压套 管安装一一散热片安装一一油枕安装一一高压、中性点升高座安装一一高压、中性点套管试验及安装一一瓦斯继电器、连管安装一一补油一一排气一一变压器接地、附件编号、低压母排制作安装、中性点设备安装、 高压引线制作安装、电缆敷设及二次接线、分接开关调 试 交接试验 验收送电
11、注:黑体字所示项目必须有严格的安装顺序,其余部分可按实际情况调整。2、本体就位后,附件车进入工作场地,开始卸车,同时安排人员进行开箱验收。将瓦斯继电器交继电班校验。注:拆套管包装箱时,注意不要使包装箱损坏,包括包装套管的塑料布,以便用来封装旧主变的套管。3、厂方运到的变压器备用油是放到油桶里的,需汇聚到大罐里,做油耐压试验。可先 将备用油运到工区存放, 在变压器需补油的早上, 用板式过滤机将油桶里的油抽到工区存放 的10吨大罐里,10吨大罐应先冲洗擦拭干尽。然后做油耐压试验,试验合格,可直接将油 运到现场补油,试验不合格需真空滤油。4、低压套管安装在厂家的指导下完成。在安装套管底部接线时,应
12、在底部垫一块干净的破布,防止异物落入变压器油箱,所用扳手应用白布带系住套在手上,接头处螺丝应紧固。5、高压、中性点套管安装:先进行介损测试,安装高压套管时,将引线导电杆临时用 M12螺栓连接,在螺栓上连接好铁丝,在落下套管的同时,用铁丝将导电杆拉出,然后安 装导电杆卡簧,密封垫,将军帽。套管落上法兰前再次检查密封垫摆放是否到位、平整。6、在安装连管之前,与连管相连部件的螺丝可先不上紧,在连管安装到位之后,上紧 所有螺栓。安装连管时,严禁用不符合规范的工具撬、顶连管口。7、 对所有有密封垫的附件,在紧固螺栓前,应再次检查:密封垫是否完好、 到位、平 整,检查合格后方可紧固螺栓。紧固螺丝时要均匀上
13、紧,将密封垫压缩三分之一即可。8、补油及排气:打开所有碟阀,并全面检查碟阀的开启状态(此时应通知技术装备科中间验收),开始本体补油,从油枕注油管或油枕顶部的排气孔补油,直到油枕隔膜内室里 的气体排尽,如排不尽, 就从呼吸器连管处充氮气,直到油枕顶部的排气孔出油为止, 此时 要打开上面的碟阀,充气完毕后关闭。本体、散热片及瓦斯继电器应放气3遍。9、中性点连接好引线。10、按变压器交接试验标准做变压器交接试验。所有试验合格进行验收试送电工作。说明: 1、所有连接面、密封圈,套管内、外表面、所安装的内部导电体均应擦拭干净、 干燥。 2、所有附件里面不能受潮,受潮后应干燥处理后安装。4.4 张 1#主
14、变拆除及注意事项1、1#主变拆除项目及顺序:引线放油母线桥二次线油枕连管及瓦斯继电 器高压套管油枕中性点套管本体上的连管开关小油枕铁芯套管 散热片。低压套管不拆,高压、中性点升高座不拆。2、放油前,先关闭所有散热片碟阀,将散热片里的油放出一部分,并试着打开散热片顶部 排气孔,判断散热片蝶阀是否关闭严密, 若顶部排气孔渗油, 证明蝶阀关闭不严, 做好标记 不能拆除。然后同时排放本体和蝶阀关闭严实的散热片里的油,并直接抽到储油罐里储存。3、附件拆除后, 用原密封件加堵板封堵好空洞。 (开工前在仓库收集可用的堵板, 如若没有, 可根据尺寸用铁板加工,或是挪用客服中心楼前旧主变的堵板) 。4、拆下来的
15、旧主变移位至原茅 1#主变在张湾站临时存放的位置,等待拍卖后中标的单位拖 走。4.5 旧茅 1#主变在张湾变电站的安装及注意事项1、变压器附件安装顺序: 铁芯及夹件绝缘电阻测试铁芯及夹件引出线散热片安装油枕安装高压、中性点套管试验及安装瓦斯继电器、连管安装补油 排气 变压器接地、低压母排制作安装、 中性点设备连接、高压引线制作安装、二次 接线、分接开关调试交接试验验收送电。所有动过的密封件全部换新的。注:黑体字所示项目必须有严格的安装顺序,其余部分可按实际情况调整。2、抽出的原变压器油需汇聚到大罐里,做油耐压试验。在变压器需补油的早上,用板 式过滤机将3吨油罐里的油抽到工区存放的 10吨大罐里
16、10吨大罐应先冲洗擦拭干尽。然 后做油耐压试验,试验合格,可直接将油运到现场补油,试验不合格需真空滤油。3、高压、中性点套管安装:先进行介损测试,安装高压套管时,将引线导电杆临时用M12螺栓连接,在螺栓上连接好铁丝,在落下套管的同时,用铁丝将导电杆拉出,然后安 装导电杆卡簧,密封垫,将军帽。套管落上法兰前再次检查密封垫摆放是否到位、平整。4、在安装连管之前,与连管相连部件的螺丝可先不上紧,在连管安装到位之后,上紧所有螺栓。安装连管时,严禁用不符合规范的工具撬、顶连管口。5、 对所有有密封垫的附件,在紧固螺栓前,应再次检查:密封垫是否完好、到位、平 整,检查合格后方可紧固螺栓。紧固螺丝时要均匀
17、上紧,将密封垫压缩三分之一即可。6、补油及排气:打开所有碟阀,并全面检查碟阀的开启状态,开始本体补油,从油枕注油管或油枕顶部的排气孔补油, 直到油枕隔膜内室里的气体排尽, 如排不尽,就从呼吸器 连管处充氮气,直到油枕顶部的排气孔出油为止, 此时要打开上面的碟阀, 充气完毕后关闭。 本体、散热片及瓦斯继电器应放气 3遍。7、中性点引线连接。在线滤油装置安装。8、按变压器交接试验标准做变压器交接试验。所有试验合格进行验收试送电工作。五、施工安全措施1现场专责监护人的配置修试一班职责备注电气焊监护人负责电气焊作业时的现场安全试验监护人负责高压试验时的现场安全民工监护人负责民工的现场管理和安全起吊监护
18、人负责起吊作业的指扌车和现场 安全不得变更2起吊工作序号危险因素可能导致的事故措 施1钢丝绳磨损严重伤害人员、损坏设备使用合格的钢丝绳2吊钩缺陷:伤害人员、损坏设备使用合格的吊钩3指挥人和吊车司机配合不 协调设备损坏、起重伤害设有证人员指挥,发布命令清楚 响亮4被吊物或吊臂下站人:伤害人员被吊物或吊臂下严禁站人5起吊作业现场基础松软不 平设备损坏、起重伤害松软不平处用枕木垫牢垫平6起重时钢丝绳悬挂点不牢、设备坠落、伤人悬挂后仔细检查不平衡7起吊重物提升或下降过快 不稳重物摆动损伤设备或 人员起吊重物提升或下降要平稳, 避 免紧急制动或冲击;8起吊附件时误碰已装好或 未拆除的附件损伤设备由专人指
19、挥,确疋好行进方向;9套管起吊时翻倒损坏设备,砸伤人员套管头绑好封绳。3附件的拆除和安装序号危险因素可能导致的事故措 施1安装高压、中性点套管及其 升高座时异物落入变压器 内部威胁变压器安全运行工作成员身上不要带任何异物 手机、打火机、香烟、钥匙 等,手套、工作服,绝缘鞋要干 净,工作服纽扣剪掉系上白布 带,工作前由班长统一检查, 此 时严禁其它人员上变压器观望。2拆除安装散热片时,碟阀关 闭不严油泄漏,污染环境工作前确认碟阀的状态,对关闭 不严的碟阀应进行更换。3安装瓦斯继电器、压力释放 阀时,用力不均或过大崩裂铸件设备拧螺丝时用力均匀,力量不要太 大,将密封垫压缩三分之一即 可。4安装附件
20、时,接口处密封件 安装不合格充油后漏油,返工密封件要放平到位,位置合适, 连接时将密圭寸垫压缩三分之一 即可。5所安装附件内部已经受潮变压器本体受潮安装前仔细检查其密封性,对受 潮者要干燥处理。6现场场地零乱不平人员摔倒受伤仃走注意安全4电气焊作业序号危险因素可能导致的事故措 施1现场有易燃物品引起火灾动火前应清理现场的易燃物品2电气焊可能引发小火火势扩大配备灭火器3无证操作引发意外伤害工作前应办理动火证4枪口对住工作人员灼伤人员由专人监护,告知工作人员与之 保持距离5气焊火苗灼伤氧气乙炔管引起火灾,烧伤人员避免灼伤氧气乙炔管5咼压试验序号危险因素可能导致的事故措 施1试验时,接线错误烧损设备
21、接线后由专责监护人再次检查, 并确认正确,并得到加压指令后 方可加压2高压试验时,现场有闲杂人 员或被试设备有人工作人员触电现场加防护带隔离,试验前疏散 闲杂人员,隔离工作人员3试验时,有人靠近人员触电由专责监护人呼唱“请勿靠近, 高压危险”同时监护试品被试品6其它安全事项1、 停电区域:茅 1#主变。断开茅 01、茅011、茅51,推上茅019地刀闸;在茅1#主变与 茅51之间靠主变侧挂地线一组,带电区域做好布保,严禁车辆和人员越过。具体安全措施 以现场工作票为准。2、开工前需请有关部门清理主变运输通道。3、开工前工作负责人组织工作班成员进行安全喊话,明确工作内容及范围,认真讲解并识别危险源
22、做好KY工作。并指定每道工序的工序负责人,该工序负责人要有责任心和一定的职业素养,能确保该工序顺利的完成。4、工作间断时,工作人员应从现场撤出,所有安全措施保持不动,继续工作时,工作负责人要再次向工作班成员强调工作内容及工作范围;次日复工时,工作负责人要重新检查安全措施是否符合工作票的要求,并组织好工作班成员进行安全喊话,明确工作内容及范围。5、工作人员劳保用品必须穿戴齐整(工区出发前) ,登高作业时必须系好安全带,使用梯子 工作时必须有人扶持,不得上下抛掷物体。6、 拆除后的包装箱, 放在指定位置,带有钉子的一端应将钉子取下或砸平,防止轧伤人员, 现场杂物清理干净。7、作业前应对使用的电动
23、工具、机具、设备进行电气检查,安全装置齐全有效,并有防雨 措施,临时电源线按变电站人员指定处接取,电源线顺着摆放。8、材料、设备、仪器、工具应统一摆放,保证现场整洁有序。9、严禁在非工作区游逛,防止发生触电事故,工作期间严禁喝酒、打闹,严禁在现场吸烟。10、加强环镜保护,减少粉尘、噪声、废气等污染,保持现场卫生,施工过程中产生的废料 要及时清理,做到工完场清。7定置管理现场工器具、设备及车辆摆放应按照运行工区划定的区域位置整齐摆放六、质量保证措施1、严格按照施工图纸进行施工,如遇设计不符,应与技术装备科联系,现场解决。2、执行现场技术员的质量、工艺要求,并接受其技术指导。3、严把施工材料进场验
24、收关,主要材料及设备进场后,经检验合格后,方可使用。4、严格执行工区技术专责编写的变压器安装工艺质量标准、变电站二次回路现场安装工艺规范。5、本次施工应特别注意以下几点:1)保护调试严禁漏项。2)设备及其附属设备安装牢靠,完好无缺。3)高压引线、低压母排安装牢靠、接触良好,接地良好。4)套管表面清洁,外观整洁,无脱漆、破损处。5)试验数据真实可靠,合格后方可交接。作业人员签字:检修工区2014-9-12 按摩技师承包协议(以下简称甲方)(以下简称乙方)为适应市场需求,强化浴场内部管理,为浴场将来拓展铺下一条坚实之路,保障技师技能优异提高,效益双赢之目的,经乙方主动提出意向,经董事会考评,研究决
