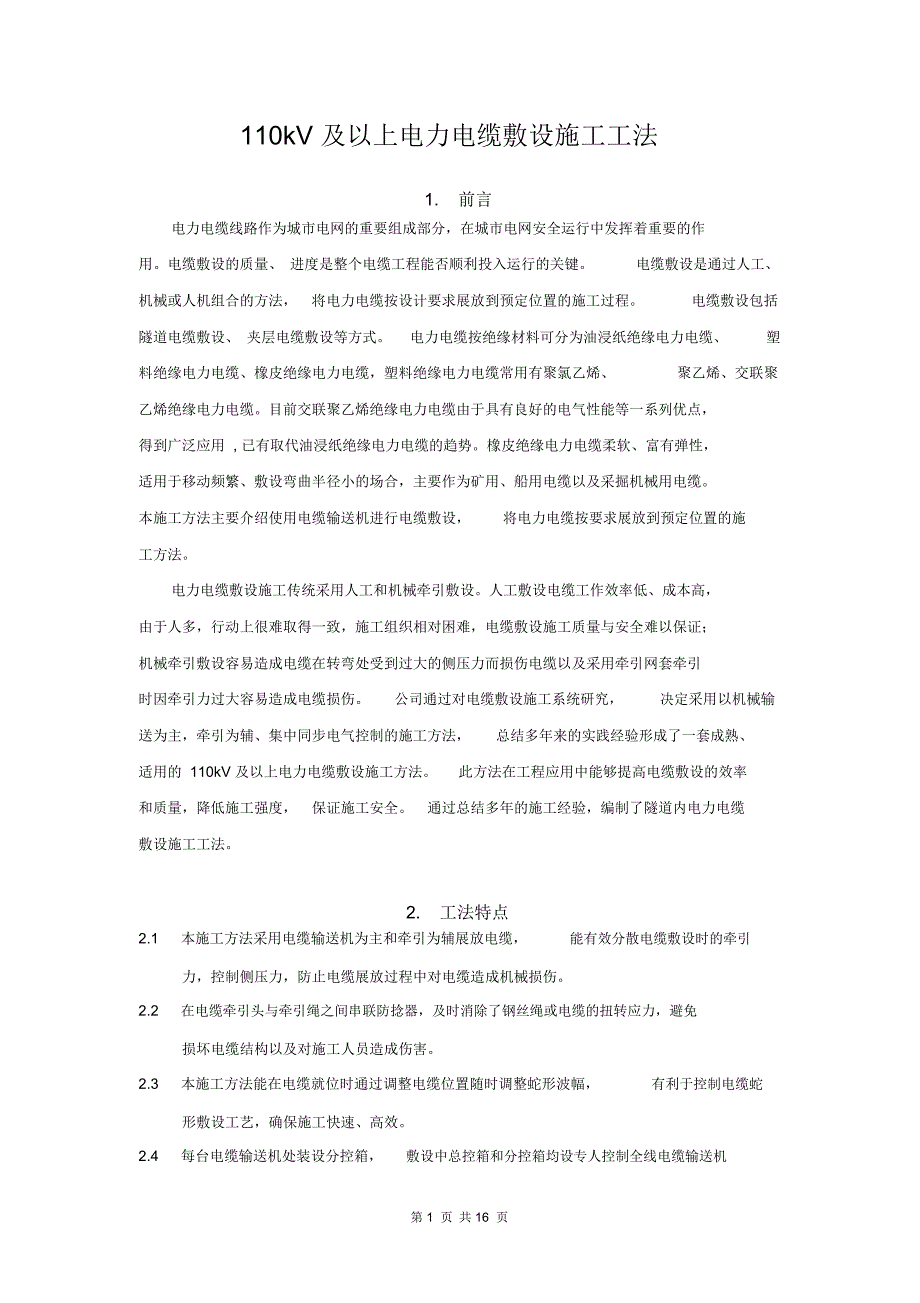

110kV及以上电力电缆敷设施工方法.docx_第1页
第1页 / 共16页

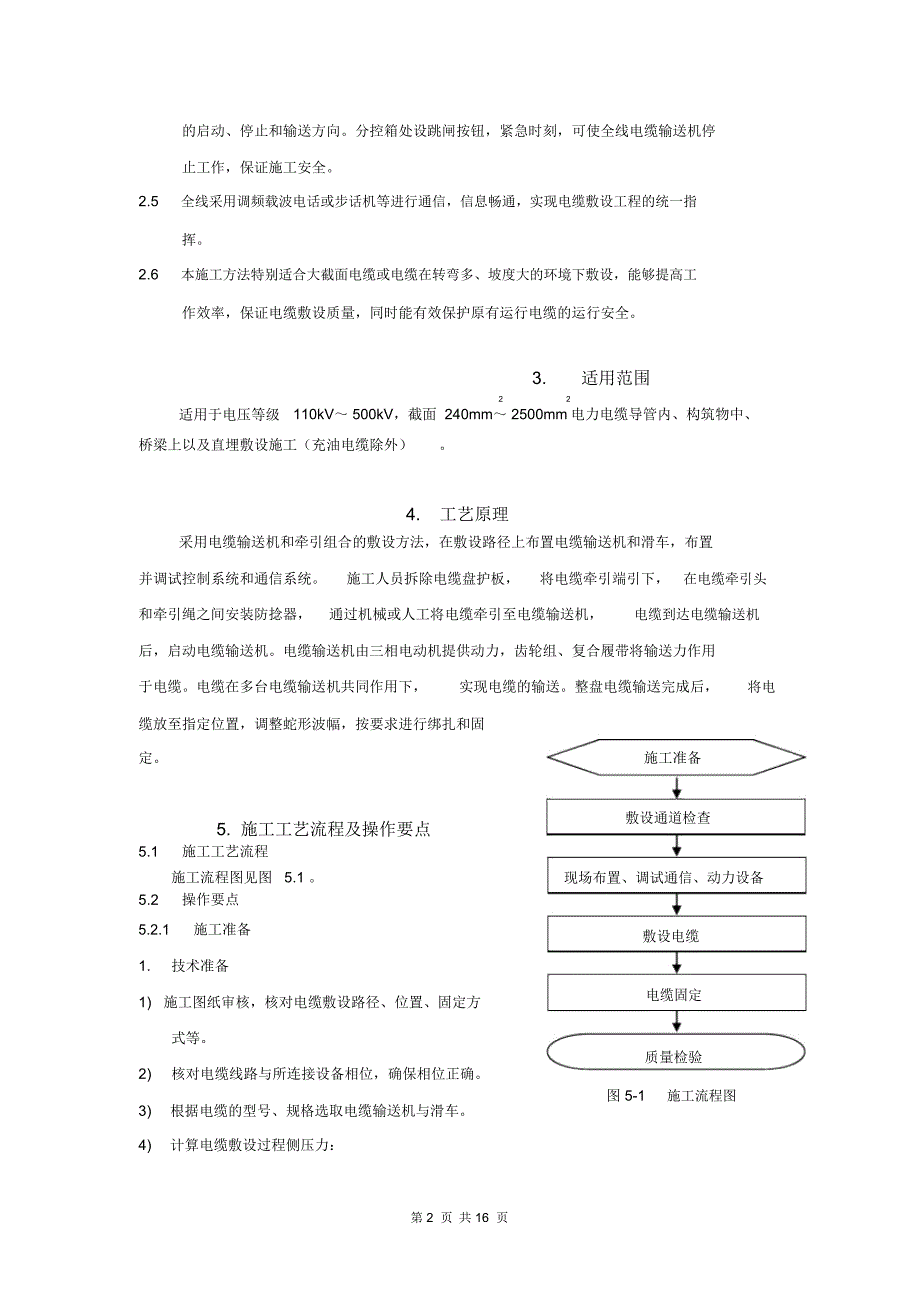

110kV及以上电力电缆敷设施工方法.docx_第2页
第2页 / 共16页
110kV及以上电力电缆敷设施工方法.docx_第3页
第3页 / 共16页
110kV及以上电力电缆敷设施工方法.docx_第4页
第4页 / 共16页
110kV及以上电力电缆敷设施工方法.docx_第5页
第5页 / 共16页
点击查看更多>>
资源描述

1、110kV 及以上电力电缆敷设施工工法1. 前言电力电缆线路作为城市电网的重要组成部分,在城市电网安全运行中发挥着重要的作用。电缆敷设的质量、 进度是整个电缆工程能否顺利投入运行的关键。电缆敷设是通过人工、机械或人机组合的方法, 将电力电缆按设计要求展放到预定位置的施工过程。电缆敷设包括隧道电缆敷设、 夹层电缆敷设等方式。电力电缆按绝缘材料可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆、橡皮绝缘电力电缆,塑料绝缘电力电缆常用有聚氯乙烯、聚乙烯、交联聚乙烯绝缘电力电缆。目前交联聚乙烯绝缘电力电缆由于具有良好的电气性能等一系列优点,得到广泛应用 , 已有取代油浸纸绝缘电力电缆的趋势。橡皮绝缘电力电缆柔

2、软、富有弹性,适用于移动频繁、敷设弯曲半径小的场合,主要作为矿用、船用电缆以及采掘机械用电缆。本施工方法主要介绍使用电缆输送机进行电缆敷设,将电力电缆按要求展放到预定位置的施工方法。电力电缆敷设施工传统采用人工和机械牵引敷设。人工敷设电缆工作效率低、成本高,由于人多,行动上很难取得一致,施工组织相对困难,电缆敷设施工质量与安全难以保证;机械牵引敷设容易造成电缆在转弯处受到过大的侧压力而损伤电缆以及采用牵引网套牵引时因牵引力过大容易造成电缆损伤。公司通过对电缆敷设施工系统研究,决定采用以机械输送为主,牵引为辅、集中同步电气控制的施工方法,总结多年来的实践经验形成了一套成熟、适用的 110kV 及

3、以上电力电缆敷设施工方法。 此方法在工程应用中能够提高电缆敷设的效率和质量,降低施工强度, 保证施工安全。 通过总结多年的施工经验,编制了隧道内电力电缆敷设施工工法。2. 工法特点2.1本施工方法采用电缆输送机为主和牵引为辅展放电缆,能有效分散电缆敷设时的牵引力,控制侧压力,防止电缆展放过程中对电缆造成机械损伤。2.2在电缆牵引头与牵引绳之间串联防捻器,及时消除了钢丝绳或电缆的扭转应力,避免损坏电缆结构以及对施工人员造成伤害。2.3本施工方法能在电缆就位时通过调整电缆位置随时调整蛇形波幅,有利于控制电缆蛇形敷设工艺,确保施工快速、高效。2.4每台电缆输送机处装设分控箱,敷设中总控箱和分控箱均设

4、专人控制全线电缆输送机第 1 页 共 16 页的启动、停止和输送方向。分控箱处设跳闸按钮,紧急时刻,可使全线电缆输送机停止工作,保证施工安全。2.5全线采用调频载波电话或步话机等进行通信,信息畅通,实现电缆敷设工程的统一指挥。2.6本施工方法特别适合大截面电缆或电缆在转弯多、坡度大的环境下敷设,能够提高工作效率,保证电缆敷设质量,同时能有效保护原有运行电缆的运行安全。3.适用范围适用于电压等级22110kV 500kV,截面 240mm 2500mm电力电缆导管内、构筑物中、桥梁上以及直埋敷设施工(充油电缆除外)。4. 工艺原理采用电缆输送机和牵引组合的敷设方法,在敷设路径上布置电缆输送机和滑

5、车,布置并调试控制系统和通信系统。施工人员拆除电缆盘护板,将电缆牵引端引下,在电缆牵引头和牵引绳之间安装防捻器,通过机械或人工将电缆牵引至电缆输送机,电缆到达电缆输送机后,启动电缆输送机。电缆输送机由三相电动机提供动力,齿轮组、复合履带将输送力作用于电缆。电缆在多台电缆输送机共同作用下,实现电缆的输送。整盘电缆输送完成后,将电缆放至指定位置,调整蛇形波幅,按要求进行绑扎和固定。施工准备5. 施工工艺流程及操作要点敷设通道检查5.1施工工艺流程施工流程图见图 5.1 。现场布置、调试通信、动力设备5.2操作要点5.2.1施工准备敷设电缆1. 技术准备1) 施工图纸审核,核对电缆敷设路径、位置、固

6、定方电缆固定式等。质量检验2) 核对电缆线路与所连接设备相位,确保相位正确。图 5-1施工流程图3)根据电缆的型号、规格选取电缆输送机与滑车。4)计算电缆敷设过程侧压力:第 2 页 共 16 页pT / R式中P侧压力, N/m;T牵引力, N;R弯曲半径, m。5)计算电缆牵引力,电缆线路牵引力计算公式见表5.2.1-1,各种牵引条件下的摩擦系数表 5.2.1-2 。表 5.2.1-1电缆线路牵引力计算公式牵引部分示意图计算公式水平直线TT WL部T分倾斜直线T 1T1WL(cos 1sin1 )T 2T2WL (cos 1sin1 )部分1布勒算式T2WRsinh (sinh 1) T1W

7、R水平弯曲部分凸曲面垂直弯曲部分凹曲面T 1T2RT 2R T1 T 1T 2RR T1T2RT 2T 1李芬堡算式T2T1cosh()T12(WR) 2 sinh()简易算式T 2T1T 2WR2(1 -2 )sin2(cos)T11当时T2WR(12 ) 22 T12212T 2WR22sin(12)(cos)T11当时T2WR 2(12 ) 2 T12212T 2T1WR(12)sin2(cos)12当时T2T12WR2 (12 )22 21T 2T1WR22sin(12)(cos)1当时T2T12WR 2 2(12 )2 21第 3 页 共 16 页T2T 2T1WRsin凸1T 1曲

8、RT 1倾斜面WRsinT 2T1面内T21垂直RWRsin弯曲RT 2T1T 11部分凹T 2曲面R T2T 2T1WRsin1T 12222(12)sin2()cos (12() cos)2sin (12)sin2(cos)(12() cos)2sin表 5.2.1-2各种牵引条件下的磨擦系数牵引时的条件摩擦系数牵引时的条件摩擦系数钢管内0.17 0.19混凝土管,有水0.2 0.4塑料管内0.4滚轮上牵引0.1 0.2混凝土管,无润滑剂0.5 0.7砂中牵引1.5 3.5混凝土管,有润滑0.3 0.4注:混凝土管包括石棉水泥管。6) 一般电缆均绕在电缆盘上进行拖放,在牵引电缆时尚需克服电

9、缆盘轴孔与轴间的摩擦力。在孔和轴的配合较好的情况下,摩擦力可以折算成15m长的电缆重量。 在核算总的牵引力时,还需要计入牵引钢丝绳的重量,一般可折算成相当于5m长的电缆重量。7) 计算施工设备的功率及损耗,确定临时施工电源方案。8) 编制工程项目管理实施规划或安全施工技术方案。2. 现场准备1) 根据电缆分段长度、地面交通状况及空间选定最优放线点。2) 安装临时施工动力电源及照明。3. 人员准备施工前,对敷设电缆的施工人员进行技术交底,明确技术和安全工作细节。4. 施工工器具准备主要机具包括吊车、凹型拖车、发电机、电缆放线支架、电缆输送机、滑车、载波电话及配套的辅助工具。第 4 页 共 16

10、页5.2.2敷设通道检查5. 电缆隧道、电缆沟通道、工井通道清理,保证电缆敷设通道内畅通、无积水。6. 电缆排管疏通检查及管口保护对电缆敷设所用到的每一孔排管管道进行检查,先用软布清洗排管管内泥沙, 再用排管疏通器,进行双向疏通清理,处理排管接头毛刺;排管疏通器是长约600mm、外径为0.85倍排管孔内径的短段厚壁钢管,钢管的重量宜相等于同长度电缆,两端焊接有牵引环,其后串接一个橡胶塞组成,如图 5.2.2-1所示, 在试通一段排管孔后,如发现钢管表面有纵向刮伤痕,表明管内壁有毛糙尖角。橡胶塞是为了排除管孔内残余的屑末或淤泥等。图 5.2.3-1 排管疏通器7. 复测电缆路径长度及敷设位置,复

11、核电缆接头位置。5.2.3现场布置、调试通信和动力设备1. 在电缆盘、牵引端、转弯处、竖井、隧道进出口、终端、电缆输送机及控制箱等关键部位设置载波电话, 载波电话应由同一电源供电, 调试载波电话 (其他通信设备) 保证通信畅通。2.电缆敷设前, 在电缆盘处、电缆隧道内搭建电缆放线支架, 放线支架要求平稳、 牢固可靠。安装井口滑车, 井口滑车与井圈牢固固定, 避免坠入井下。 搭建好的放线支架和井口滑车的布置位置应满足电缆弯曲半径要求。3. 排管口、高差起落处均安装环型滑车,以防电缆划伤、跳位。电缆排管敷设,牵引电缆时,由于工井内工作面积小, 牵引设备一般设置在地面上, 这时就需要在工井内临时安装

12、开口单轮滑车, 以便改变自上而下的牵引力方向, 滑车的规格应和牵引力相配, 滑车开口是为了便于取出或放进牵引绳,校正安放滑车挂钩位置。4. 根据牵引力计算结果, 确定电缆输送机布置方案。 一般每隔 20m左右放置一台电缆输送机,每隔 3 4m放置一个滑车(以电缆不拖地为原则) ,在敷设路径转弯、上下坡等地方应增加电缆输送机,并加设转弯滑车。敷设机具布置见图5.2.3-1。5.电缆敷设工作井垂直落差较大时,应根据电缆本体重量计算结果,在工作井口放线架处第 5 页 共 16 页拐弯滑车,布置于路径上拐弯处直线滑车,布置于路径上直线处机3放缆机2放缆机1电源线、控制线或工作井垂直向下中 部位加 送机

13、6.电源控制箱,控制左侧所有放缆机确保所有 送机同步运 引机、 送机、 气控制系 全部安装好后 行 ,行 , 且运行性能良好。施工电源电源控制箱,控制右侧所有放缆机控制箱2转弯滑车,布置于路径上转弯处直直线滑车,布置置于于路路径上径直上线直处线处拐弯滑车,布置于路径上拐弯处电源线、控制线放缆机4放缆机51放缆机6电缆输送机 2电缆输送机拐弯滑车,布置于路径上拐弯处分控箱 2直线滑车,布分置控于箱路径1上直线处电源线、控制线拐弯滑车,布置于路径上拐弯处放缆机3放缆机2放缆机1电源线、控制线直线滑车,布置于路径上直线处总控箱,控制左侧所有电缆输送机放缆机3放缆机2放缆机1电源控制箱,控制左侧所有

14、放缆机 电缆输分控总控箱 1电源线、控制线送机 3箱 3施工 源电源控制箱,控制左侧所有放缆机分控电缆输施工电源电源控制箱,控制右侧所有放缆机总控箱 2箱 6送机 6控制箱 2直线滑车,布置于路径上直线处施工电源电源控制箱,控制右侧所有放缆机拐弯滑车,布置于路径上拐弯处拐弯滑车,布置于路径上拐弯处电源线、控制线2直线滑车,布置箱电源线、控制线直线滑车,布置于路径上直线处总控箱,控制右侧所有电缆输送机放缆机4放缆机3放缆机2放缆机1放缆机5放缆机6分控箱 4拐弯滑车,布置于路径上拐弯处分控箱 5电源线、控制线放缆机4放缆机5放缆机6电缆输送机4电缆输送机 5直线滑车,布置于路径上直线处转弯滑车,

15、布置于路径上转弯处施工电源图 5.2.3-1 敷 机具布置示意 控制1)按主控箱正 按 ,听到接触器吸合声后, 主控箱和分控箱 正常,分控箱上指电源线、控制示灯指示正常;2)把 送机 源 插到分控箱上, 送机上倒 开关,使 送机运行方向与 相符后, 送机上开关位置不能 ;3) 各 送机运行方向 定后, 按主控制箱上停止、 正 、 反 按 送机 能同 停止,正 启 ,反 启 。4) 启 送机,按 任何一个分控箱上停止按 都可使全 停止工作。5.2.4 敷 1. 运至施工 后,核 型号、 、拆 、 外 。如采用 放 架, 按敷 方案运 到位, 吊装 安放至的 放 架( ) 架起。第 6 页 共 1

16、6 页2.将电缆尾端固定在电缆盘上,隧道、 电缆沟一般通过人力展放牵引绳,一般电缆出厂都装有牵引头, 如果缺少这种牵引头,安装钢丝网套, 由于钢丝网套只是将牵引力过渡到电缆外护层上,而护层的允许牵引强度小,因此不能代替牵引端,只有经过计算,牵引力小于护层允许牵引力时才能使用,一般只做辅助牵引用。在电缆牵引头和牵引绳之间安装防捻器。机械敷设电缆时最大牵引强度宜符合表5.2.4 的规定。电缆最大牵引强度 (N/mm2)表 5.2.4牵引方式牵引头钢丝网套受力部位铜芯铝芯铅套铝套塑料护套允许牵引强度7040104073. 电缆隧道井口,排管口处专人看护,防止硌伤电缆。4. 电缆敷设过程中,电缆盘处设

17、1 2名人员负责检查电缆外观有无破损,协助牵引人员把电缆牵引头从电缆盘上端引出,顺利送到井口下方或牵引至电缆输送机上见图 5.2.4-1 。5. 将电缆导入滑车和电缆输送机,操作分控箱启动电缆输送机,旋紧电缆输送机紧固螺杆使履带夹紧电缆。电缆图 5.2.4-1 电缆入隧道井口在人工和电缆输送机的共同作用下向前输送,电缆到达下一台电缆输送机时,重复上述操作。6. 使用电缆盘制动装置控制电缆盘停止和转动速度,电缆盘线速度应与电缆输送速度同步,电缆盘制动装置控制见图 5.2.4-2 。电缆敷设的速度不宜超过 15m/min, 一般取6m/min 。5.2.4-2 控制电缆盘制动装图第 7 页 共 1

18、6 页7. 敷设过程中 , 如果电缆出现余度立即停机、 刹紧电缆盘制动装置, 将余度拉直后方可继续敷设 , 防止电缆弯曲半径过小或撞坏电缆。8.当电缆脱离滑车时,操作电缆输送机人员在出线方向扶正电缆;发生异常情况马上按动跳闸按钮 ,及时向主控台负责人报告情况,主控台负责人允许后方可排除故障。9. 当盘上电缆剩约 2 圈时,应立即停机、 刹紧电缆盘制动装置,在电缆尾端捆好绳,将电缆用人力缓慢放入井下,防止电缆坠落。10.电缆敷设过程见示意图5.2.4-3电缆隧道内敷设,图5.2.4-4工井、排管电缆敷设。放缆车电缆盘刹车装置电缆输送机转弯滑车直线滑车5.2.4-3电缆隧道内敷设示意图5.2.4-

19、4电缆在工井、排管敷设示意图第 8 页 共 16 页11.电缆终端头预留安装余度1 1.5m 。中间接头处同相两条电缆一般重叠3m以上,作为接头安装余度。 不同相电缆中间接头之间距离符合设计要求。临时切除电缆余度后,应立即对电缆头部进行密封处理,电缆切断口套上配套的聚乙烯热缩管及热缩帽,采用热缩喷枪(汽油喷灯)对其进行加热、密封。必要时进行金属护套搪铅封金属帽。12. 每条电缆标识路名,将相色带缠绕在电缆两端的明显位置。13. 检查电缆密封端头是否完好,如有问题及时处理。14. 检查电缆外护套是否损伤,如有损伤,采取修补措施。5.2.5电缆固定8. 电缆就位后,施工人员用拿弯机具调整电缆的波幅

20、测量波幅符合设计要求。9. 按设计要求使用电缆固定金具、 电缆抱箍和皮垫将电缆固定在支架上或地面槽钢上,见图 5.2.5 。10. 紧密品字型排列的电缆用尼龙绳每隔1m进行绑扎。11. 在电缆隧道转弯两侧的切点和坡道引上、引下部位进行连续固定。图 5.2.5 金具固定后的电缆线路12. 电缆抱箍固定电缆时, 橡胶垫要与电缆贴紧,露出抱箍两侧的橡胶垫基本相等, 抱箍两侧螺栓应均匀受力, 直至橡胶垫与抱箍接触紧密。13. 外护套试验通过后,电缆抱箍或固定金具安装防盗螺母。5.2.6质量检验1. 电缆支架、 电缆固定应符合设计要求, 电缆弯曲半径应满足最小弯曲半径、 蛇形波幅应符合设计要求。2.

21、直埋电缆隐蔽前填好签证记录。直埋敷设电缆的埋设深度符合设计规程要求,一般 0.7-1m ,覆土的土层或黄沙填实,电缆盖板应前后衔接,不能有间隙。3. 排管内电缆敷设后排管孔密封严实。4. 电缆敷设完毕后做好三级检验工作, 检验合格后填写检验记录并签字确认, 施工相关记录归入工程竣工资料。第 9 页 共 16 页5.2.7人员组织电缆敷设应根据工程量和施工环境合理安排施工,具体施工人员组织见表5.2.6 。表 5.2.6劳 动 力 组 织 情 况 表序号岗位数量职责划分1.现场总指挥1负责现场组织、工器具调配、关系协调等工作2.技术负责人1负责现场的敷设技术指导把关工作3.质量负责人1负责现场的

22、质量监护和检查工作4.安全负责人1负责现场的安全监护和检查工作5.施工人员30负责现场施工工作6.起重人员4负责设备吊装工作6. 材料与设备本施工方法无特别需要说明的材料,采用的机具设备见表6-1 、消耗材料表见表 6-2 。表 6-1机 具 设备表2500m为例)(以隧道内敷设 220kV 2500mm,电缆段长序号工具名称规格单位数量用途1.吊车60 吨辆1电缆吊装2.凹型拖车20 吨辆1电缆运输3.发电机80kW台1电源4.电缆输送机JSD-5B台30电缆敷设5.井口滑车个1电缆敷设6.转弯滑车ZCL个8电缆支撑7.直线滑车HCL个150电缆支撑8.控制系统套1电缆输送机控制9.载波电话

23、HB925台20隧道内通信10.防捻器个1消除扭力11.电缆校直器CB-160套1调直或弯曲电缆12.电锯HRB-300把1电缆切断13.有害气体检测仪PGM-2000台1有害气体检测表 7-2消 耗 材料表2500m为例)(以敷设 220kV 2500mm,电缆段长序号材料名称规格单位数量用途1.无水酒精瓶1清洁2.丙酮瓶1清洁3.玻璃3mmm20.05去除外电极4.电源线2.5mm2m500临时电源第 10 页 共 16 页5.医用手套付2清洁6.保鲜膜卷1清洁7. 28尼龙绳m30牵引8.相色带20mm/(黄、绿、红 )盘3做标记9.记号笔支1做标记7. 质量控制7.1.工程质量控制标准

24、GB 50168-2006 电气装置安装工程电缆线路施工及验收规范GB 50169-2006 电气装置安装工程接地装置施工及验收规范GB 50150-2006 电气装置安装工程电气设备交接试验标准GB 50217-2007 电力工程电缆设计规范DL/T 5161-2002 电气装置安装工程质量检验及评定规程7.2.质量控制措施7.2.1电缆转弯处最小弯曲半径符合验收规范要求。详细见表7.2.1 。表 7.2.1电缆最小弯曲半径电缆型式多芯单 芯无铅包、钢铠护套1OD橡皮绝缘电力电缆裸铅包护套15D钢铠护套2OD塑料绝缘电力电缆无铠装15D2OD有铠装12D15D注:表中 D为电缆外径7.2.2

25、电缆敷设允许最低温度符合厂家要求,厂家无要求时,应符合验收规范规定的电缆允许敷设最低温度,低于此温度时应采取加热等措施。详细见表7.2.2 。表7.2.2电缆允许敷设最低温度电缆类型电缆结构允许敷设最低温度( )橡皮或聚氯乙烯护套-15橡皮绝缘电力电缆铅护套钢带铠装-7塑料绝缘电力电缆-07.2.3电缆穿管或穿孔时设专人监护,防止划伤电缆。第 11 页 共16 页7.2.4电缆及其管、沟穿过不同区域之间的墙、板孔洞处,应采用非燃性材料严密堵塞。如安装阻水法兰,应密封严实,其材质为非铁磁性材料。7.2.5排管内经过清理后仍有疑问时,应在排管电缆敷设时用6-8 尼龙绳缠绕电缆保护避免外护套损伤7.

26、2.6电缆就位应轻放,严禁磕碰支架端部和其它尖锐硬物,调整蛇形波幅时,严禁使用有尖锐棱角铁器。7.2.7电缆敷设时,控制转弯处的侧压力符合厂家的规定;无规定时,不应大于3kN/m。7.2.8设专人看守转弯滑车两侧,防止电缆出现余度损伤电缆。每台输送机间需派专人随时调整滑车的位置,防止滑轮移动与翻转。7.2.9电缆敷设完成后, 对电缆外护套进行绝缘电阻测试和直流耐压试验,如试验未通过,应及时查找电缆外护套破损点,对破损处外护套进行绝缘密封处理,直到试验合格。7.2.10每条电缆标识线路名称, 将相色带缠绕在电缆两端的明显位置, 电缆线路名称及两端相色带正确清晰,确保相位正确。7.2.11电缆蛇形

27、波幅误差一般控制在10mm以内。7.2.12电缆悬吊固定、引上固定过程中应多处固定,防止局部受力过大,损伤电缆。7.2.13电缆引上位置裕度符合设计要求,端部密封良好。7.2.14电缆敷设位置、排列及固定正确、可靠,牢固美观。7.2.15电缆敷设完成后,及时填写敷设记录和相关资料并整理归档。8. 安全措施8.1电源系统采用三相五线制。接电源时,两人操作,做到一人监护一人操作。8.2隧道内临时照明电源电压应为36V 。8.3施工时井口四周装设围栏和安全警示标志,设专人看护,夜间施工井口处应装设警示灯。8.4电源配电箱应接地良好,漏电保安器安装符合要求,电缆输送机及控制箱接地良好。8.5在隧道内使

28、用电源,遇潮湿结露地段导线接头必须用防潮接线盒,防止人员触电。8.6电缆敷设施工人员进入隧道前,要进行有害气体检测,氧气、一氧化碳、 可燃性气体、硫化氢气体含量合格后方可下井工作,不符合要求时采取通风措施,符合要求后方可下井工作。在隧道内工作区域应持续监测或定时监测,并应做好记录。8.7工作人员上下井时配备速差自控器。8.8在工作井起重、运输重物时,如电缆输送机、转弯滑车等,使用机械吊装或人工吊装第 12 页 共 16 页的方法,并采取保护措施,保证设备和其它附件完好。8.9吊装电缆盘前,检查起重工具,如钢丝绳型号是否符合要求,钢丝绳套有无断股,轴承座及吊装环是否开裂等,吊装时起重臂下严禁站人

29、设专人指挥。8.10电缆凹型拖车水平就位,防止电缆盘偏向一侧受力。8.11在电缆敷设中注意对运行电缆的保护,勿登踏、磕碰运行电缆。8.12敷设电缆过程中,主控箱处设专人指挥工作,保持通信畅通,如果失去联系应立即停止敷设 , 通信畅通后方可继续敷设。8.13每人看守电缆输送机不能超过两台,重点部位一人一台。8.14每台电缆输送机要有专人经常检查,发生故障及时处理。8.15电缆牵引时,施工人员严禁在牵引内角停留。8.16电缆输送时,严禁用手在滑车进线方向调整滑车或垫放东西。8.17电缆上、下支架时动作一致,防止电缆碰撞电缆支架。8.18隧道内动火必须履行动火手续,专人监护,并配备消防器材。8.1

30、9进入隧道人员配备手电等应急照明器材。8.20电缆外护套试验时,电缆对端专人看护,试验区域设好围档,试验完毕对电缆放电接地。8.21每天工作结束后清点人数,人员全部上井后盖好隧道井盖,无人看守时断开电源。9. 环保措施9.1施工前,合理选择电缆敷设地点,尽量避免占用土地植被、林地树木等地区。9.2施工过程中,注意保护周围环境、做到少破坏植被,余土、弃渣妥善处理。9.3施工过程中,注意做好土建成品的保护,对施工中临时做的施工标志在施工后及时进行清除。9.4合理安排工作计划和资源调配做到节能降耗,减少施工过程对电能、车辆等的使用。9.5施工完毕后及时清理施工现场,杂物和包装物品集中存放、及时运走,

31、做到工完、料尽、场地清,恢复地貌。10. 效益分析10.1电缆敷设施工环境较为复杂,空间狭小,转弯较多,安全和施工质量较难控制;且采2用人工敷设截面超过800mm的电缆时, 难度很大。 本施工方法解决了高电压大截面电第 13 页 共 16 页缆在隧道内敷设的难题。10.2本施工方法采用机械和人工组合的敷设方法,保证了电缆敷设质量,避免由于施工质量问题给电缆线路运行留下安全隐患。10.3本施工方法采用凹型拖车,体积小巧,减少了临时占地空间,对社会交通影响小。电缆输送机的使用提高了工作效率,缩短了工作时间。10.4本施工方法可降低劳动强度、节约人工、提高工作效率、缩短施工工期、经济效益明显。采用本施工方法与传统人工敷设相比,敷设一条长2500m截面为 800 mm的电缆可节约人工约 70 工日,节约成本 2600 元左右。 若一个电缆工程敷设双回截面为2800 mm电缆 36 盘,共 18000m,就可节约成本93600 元。11. 应用实例11.1西上六220kV 部分架空线路入地工程11.1.1工程概况工程中上庄知春里220kV 架空线路入地段为新建I 路电缆,上庄八里庄220kV 架空线路入地段为新建II路电缆,路径长度约8.2km。2工程中共敷设220kV 2500mm电缆 49176m。电缆敷设于电
