光伏电站消防设计方案.doc

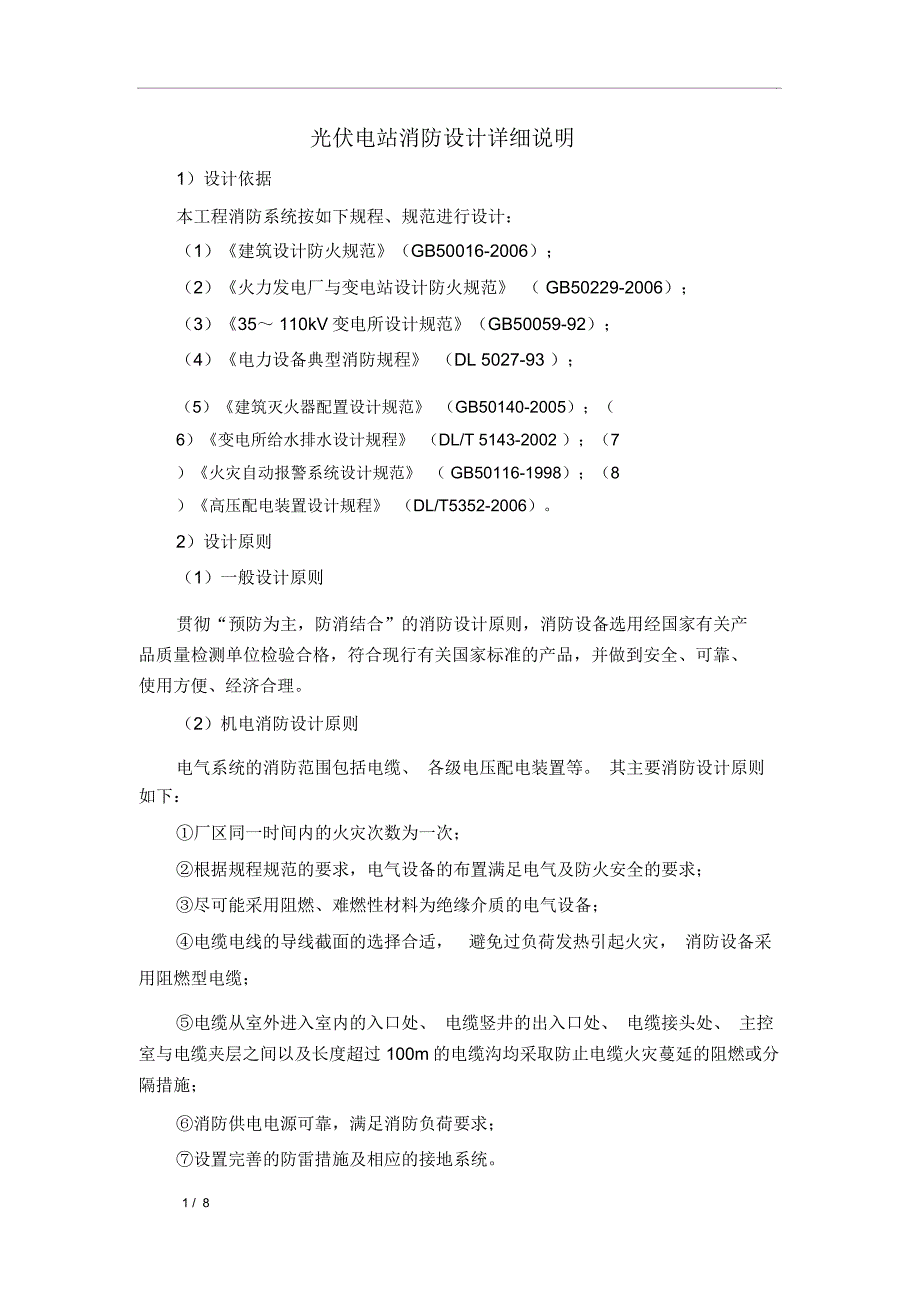

1、光伏电站消防设计详细说明1）设计依据本工程消防系统按如下规程、规范进行设计：（1）建筑设计防火规范（GB50016-2006）；（2）火力发电厂与变电站设计防火规范 （ GB50229-2006）；（3）35 110kV变电所设计规范（GB50059-92）；（4）电力设备典型消防规程 （DL 5027-93 ）；（5）建筑灭火器配置设计规范 （GB50140-2005）；（6）变电所给水排水设计规程 （DL/T 5143-2002 ）；（7）火灾自动报警系统设计规范 （ GB50116-1998）；（8）高压配电装置设计规程 （DL/T5352-2006）。2）设计原则（1）一般设计原则贯彻

2、预防为主，防消结合”的消防设计原则，消防设备选用经国家有关产品质量检测单位检验合格，符合现行有关国家标准的产品，并做到安全、可靠、使用方便、经济合理。（2）机电消防设计原则电气系统的消防范围包括电缆、 各级电压配电装置等。 其主要消防设计原则如下：厂区同一时间内的火灾次数为一次；根据规程规范的要求，电气设备的布置满足电气及防火安全的要求；尽可能采用阻燃、难燃性材料为绝缘介质的电气设备；电缆电线的导线截面的选择合适，避免过负荷发热引起火灾， 消防设备采用阻燃型电缆；电缆从室外进入室内的入口处、 电缆竖井的出入口处、 电缆接头处、 主控室与电缆夹层之间以及长度超过 100m的电缆沟均采取防止电缆

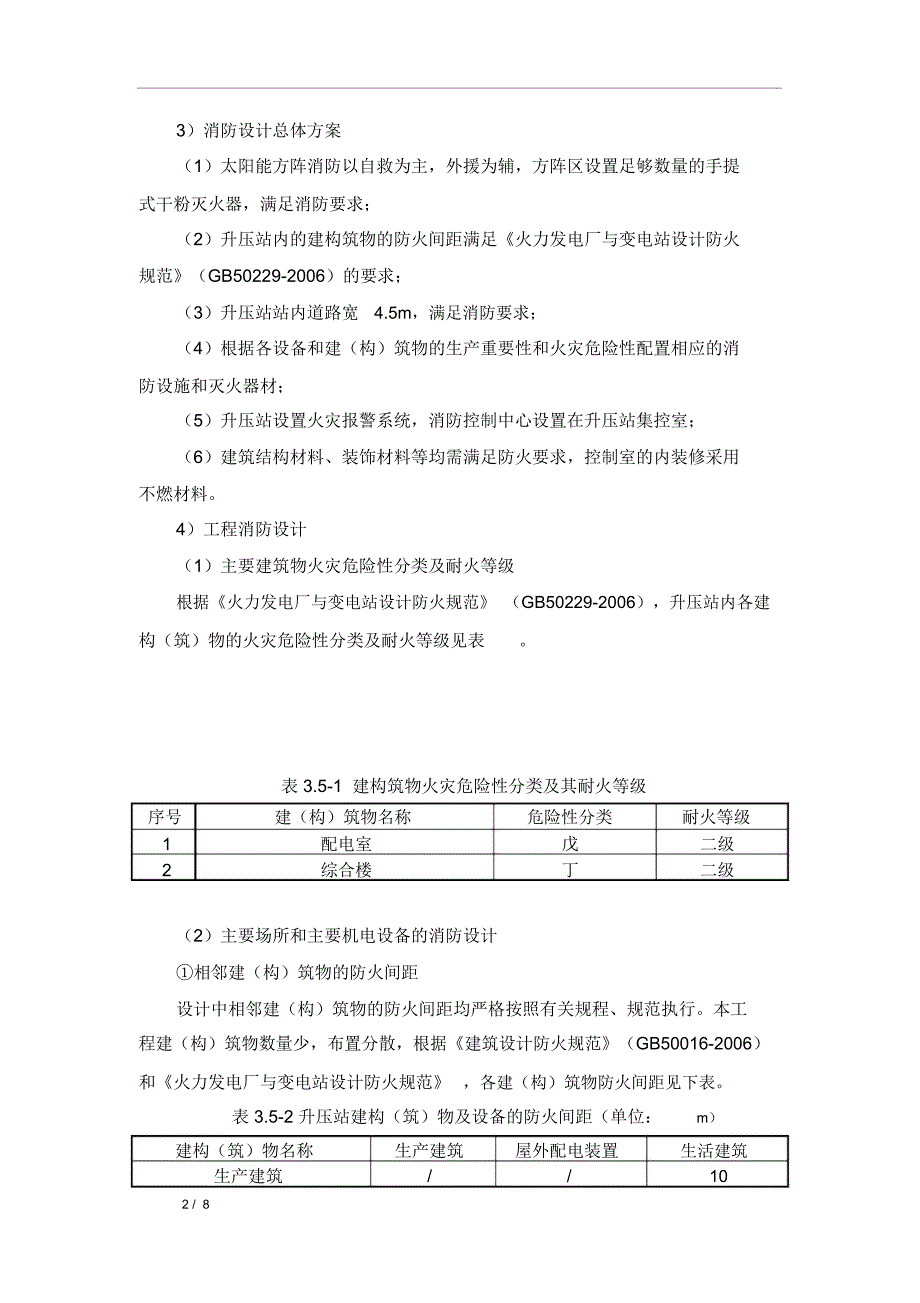

3、火灾蔓延的阻燃或分隔措施；消防供电电源可靠，满足消防负荷要求；设置完善的防雷措施及相应的接地系统。1 / 83）消防设计总体方案（1）太阳能方阵消防以自救为主，外援为辅，方阵区设置足够数量的手提式干粉灭火器，满足消防要求；（2）升压站内的建构筑物的防火间距满足火力发电厂与变电站设计防火规范（GB50229-2006）的要求；（3）升压站站内道路宽4.5m，满足消防要求；（4）根据各设备和建（构）筑物的生产重要性和火灾危险性配置相应的消防设施和灭火器材；（5）升压站设置火灾报警系统，消防控制中心设置在升压站集控室；（6）建筑结构材料、装饰材料等均需满足防火要求，控制室的内装修采用不燃材料。4）工

4、程消防设计（1）主要建筑物火灾危险性分类及耐火等级根据火力发电厂与变电站设计防火规范 （GB50229-2006），升压站内各建构（筑）物的火灾危险性分类及耐火等级见表。表 3.5-1 建构筑物火灾危险性分类及其耐火等级序号建（构）筑物名称危险性分类耐火等级1配电室戊二级2综合楼丁二级（2）主要场所和主要机电设备的消防设计相邻建（构）筑物的防火间距设计中相邻建（构）筑物的防火间距均严格按照有关规程、规范执行。本工程建（构）筑物数量少，布置分散，根据建筑设计防火规范（GB50016-2006）和火力发电厂与变电站设计防火规范，各建（构）筑物防火间距见下表。表 3.5-2 升压站建构（筑）物及设备

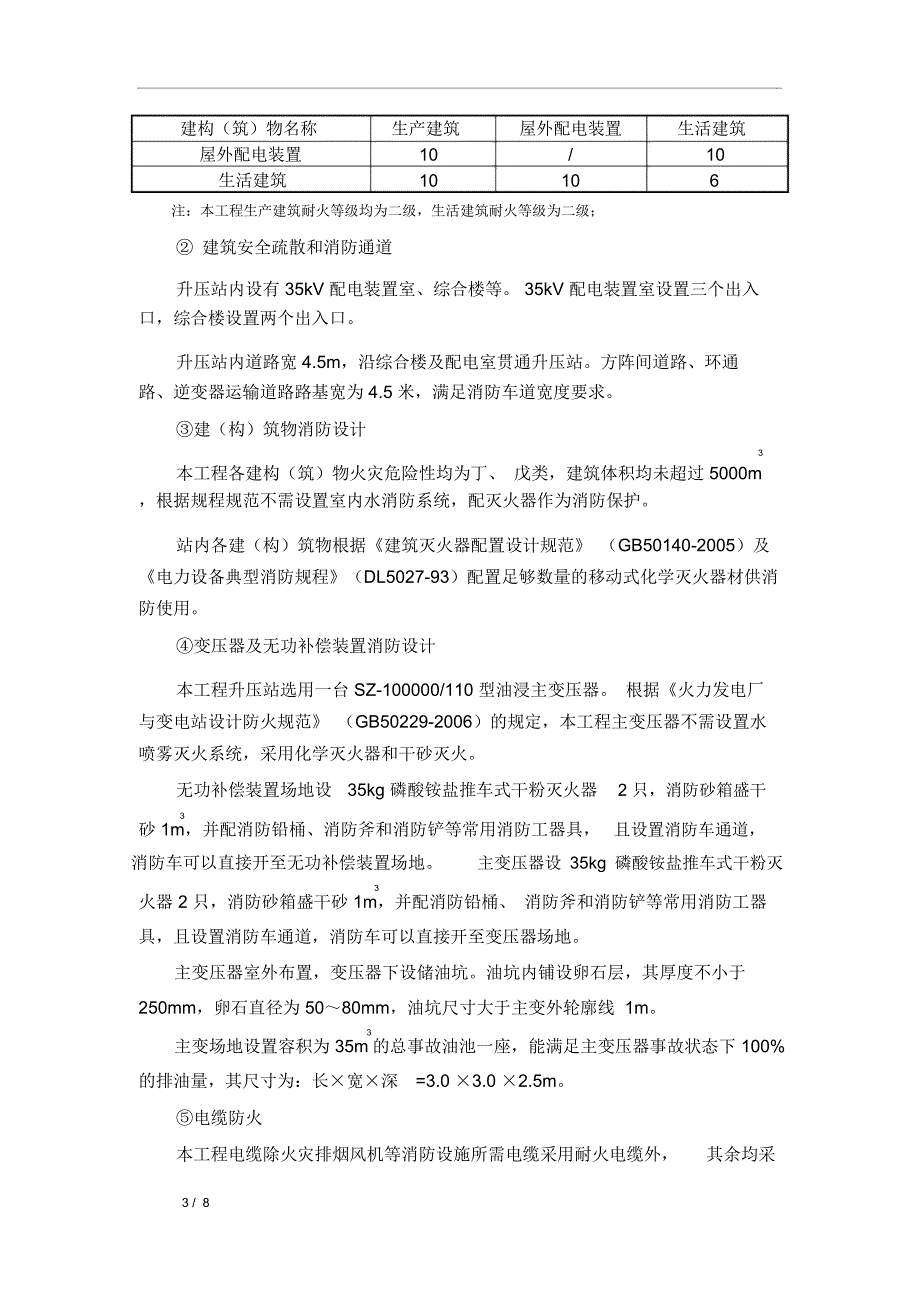

5、的防火间距（单位：m）建构（筑）物名称生产建筑屋外配电装置生活建筑生产建筑/102 / 8建构（筑）物名称生产建筑屋外配电装置生活建筑屋外配电装置10/10生活建筑10106注：本工程生产建筑耐火等级均为二级，生活建筑耐火等级为二级； 建筑安全疏散和消防通道升压站内设有 35kV 配电装置室、综合楼等。 35kV 配电装置室设置三个出入口，综合楼设置两个出入口。升压站内道路宽 4.5m，沿综合楼及配电室贯通升压站。方阵间道路、环通路、逆变器运输道路路基宽为 4.5 米，满足消防车道宽度要求。建（构）筑物消防设计3本工程各建构（筑）物火灾危险性均为丁、 戊类，建筑体积均未超过 5000m，根据规

6、程规范不需设置室内水消防系统，配灭火器作为消防保护。站内各建（构）筑物根据建筑灭火器配置设计规范 （GB50140-2005）及电力设备典型消防规程（DL5027-93）配置足够数量的移动式化学灭火器材供消防使用。变压器及无功补偿装置消防设计本工程升压站选用一台 SZ-100000/110 型油浸主变压器。 根据火力发电厂与变电站设计防火规范 （GB50229-2006）的规定，本工程主变压器不需设置水喷雾灭火系统，采用化学灭火器和干砂灭火。无功补偿装置场地设35kg 磷酸铵盐推车式干粉灭火器2 只，消防砂箱盛干3砂 1m，并配消防铅桶、消防斧和消防铲等常用消防工器具，且设置消防车通道，消防车

7、可以直接开至无功补偿装置场地。主变压器设 35kg 磷酸铵盐推车式干粉灭3火器 2 只，消防砂箱盛干砂 1m，并配消防铅桶、 消防斧和消防铲等常用消防工器具，且设置消防车通道，消防车可以直接开至变压器场地。主变压器室外布置，变压器下设储油坑。油坑内铺设卵石层，其厚度不小于250mm，卵石直径为 5080mm，油坑尺寸大于主变外轮廓线 1m。3主变场地设置容积为 35m的总事故油池一座，能满足主变压器事故状态下 100%的排油量，其尺寸为：长宽深=3.0 3.0 2.5m。电缆防火本工程电缆除火灾排烟风机等消防设施所需电缆采用耐火电缆外，其余均采3 / 8用 C 级阻燃电缆。在通向控制室的竖井或

8、墙洞及盘柜底部开孔处采用耐火极限不小于1hr 的电缆防火堵料、填料或防火包等材料封堵。在电缆隧道和重要回路电缆沟中设置防火延燃分隔措施， 设置耐火隔板、 阻火包等。防火墙上的电缆孔洞采用电缆防火堵料封堵， 并设有防止火焰窜燃的措施。（3）消防介质设计3本工程建筑物体积较小， 均未达到 5000m, 更具规范可以不设置室外消火栓。因此本工程消防介质主要以化学灭火器为主。（4）消防电气设计应急照明主控制室的应急照明采用带交直流切换装置的直流系统供电， 综合楼的出口、通道、楼梯间重要工作场所均设有用于事故疏散的应急指示灯， 应急时间不小于45 分钟。所有应急照明灯及应急标志标志灯均加玻璃或非燃材料制

9、作的保护罩。人员疏散用的应急照明，在主要通道上的照度值不低于0.5 lx。火灾报警系统本工程拟在升压站区域设置一套小型火灾报警系统， 包括探测装置（点式或缆式探测器、手动报警器） 、集中报警装置、电源装置和联动信号装置等。其集中报警装置布置在升压站主控制室内，探测点直接汇接至集中报警装置上。在升压站区域内设备和房间发生火警后， 在集中报警装置上立即发出声光信号，并记录下火警地址和时间，经确认后可人工启动相应的消防设施组织灭火。拟采用联动控制方式对区域内主控室、配电室的通风机、空调等进行联动控制，并监控其反馈信号。本工程的火灾探测报警系统与灭火设施设置见下表。表 3.5-4火灾报警系统与灭火设施

10、设置编号项 目灭火系统火灾探测器类型报警控制方式一主控制室4 / 8编号项 目灭火系统火灾探测器类型报警控制方式1电缆夹层 ( 活动地化学灭火器线型感温型自动报警，人工确认板下 )或感烟型后手动灭火2电气设备间化学灭火器感烟型自动报警，人工确认后手动灭火3主控制室化学灭火器感烟型自动报警，人工确认后手动灭火二配电室135kV 配电室化学灭火器感烟和感温型自动报警，人工确认后手动灭火2电缆沟化学灭火器线型感温型自动报警，人工确认后手动灭火3逆变器室化学灭火器感烟和感温型自动报警，人工确认后手动灭火（5）通风消防设计逆变器间通风根据当地气象条件， 逆变器间通风采用自然进风、 机械排风系统， 事故排

11、风机可兼作过渡季节通风用。 变压器间根据规范规定， 通风量根据排除设备散发余热量计算确定，室内温度不高于 40。35kV 配电室通风空调：根据当地气象条件， 配电室通风采用自然、 机械排风系统， 事故排风机可兼作过渡季节通风用。控制室需设置独立的分体柜式空调机，以维持夏季室内温度 18， 冬季可适当提高室内温度，控制室另设计每小时不少于 12 次/h 的事故通风。5）施工消防（1）工程施工场地规划工程施工场地规划要考虑工程规模、施工方案、工程造价等因素和按照方便施工、易于管理、减少耕地占用量的原则。除此之外还要考虑到施工的安全，防止施工期间发生火灾。作好施工消防规划，明确生活办公区、料场区、施

12、工区在冬季施工和雨季施工的消防管理要求。施工准备阶段是建设工程施工的初起阶段，主要进行“三通一平”即通路、通水、通电、平整土地，并开始设置料场，搭建临时办公、住宿、仓库等配套设施。施工组织设计方案以施工现场平面图和文字形式表示，标明消防车道、 消防5 / 8临时用水和消防设施、器材安装计划和方案。（2）施工消防规划制定并落实消防安全制度、 消防安全操作规程、 安全检查制度和火灾隐患整改制度，对施工人员进行消防安全教育和培训。按照有关规定配置消防器材。在施工配电场所，如：混凝土搅拌站、施工照明、电焊接切割、 施工工厂、供电供水等场所均设置 4kg 手提式磷酸铵盐干粉灭火器 1 台。生活区应设置不

13、小于 4 m 宽的消防车通道，并保持畅通；设置满足消防用水量的消防给水管网及消火栓，配备足够的消防器材。施工临时宿舍内要有防火措施； 办公室、宿舍区设置应急照明和疏散指示标志。照明及电气设施按规定安装。炉火应凭证启用并设专人看管，烟窗与可燃物不应小于0.7 m，定点清理废弃物。（3）易燃易爆仓库消防落实料场仓库区 14 项基本消防安全要求：I. 不得在工程内设仓库，应专设料场和周转库；II 料场仓库区应设置不小于 4m宽消防车通道，并保持畅通；III 按规定设置消防给水，配备足够的消防器材设施；IV 按有关规程规范的要求安装电气设备；V不得使用电热器具；VI 不得动用明火；VII 设专人负责消

14、防安全工作；VIII 材料堆放满足消防安全要求。 库内堆垛安全距离不应小于以下距离要求：垛与屋顶间距 0.5 m ，垛与照明灯具间距 0.5 m ，垛与墙间距 0.5 m ，垛与垛间距 1 m，垛与柱间距 0.1 m ；IX 管理室不得设在库内；X夏季应有防爆晒措施；XI 雨季应有防雨淋、防雷击措施；6 / 8XII 库房应确保通风、降温、泄压面积；XIII 防止静电危害；XIV化学性质相抵触物品不得混存。6）消防工程主要设备消防工程主要设备如下 表所示。表 3.5-5消防火灾报警及联动控制控制设备表 ( 以设计图纸为准， 满足工程需要 )编名 称规格及主要技术参单数备注号数位量（厂商及产地）
