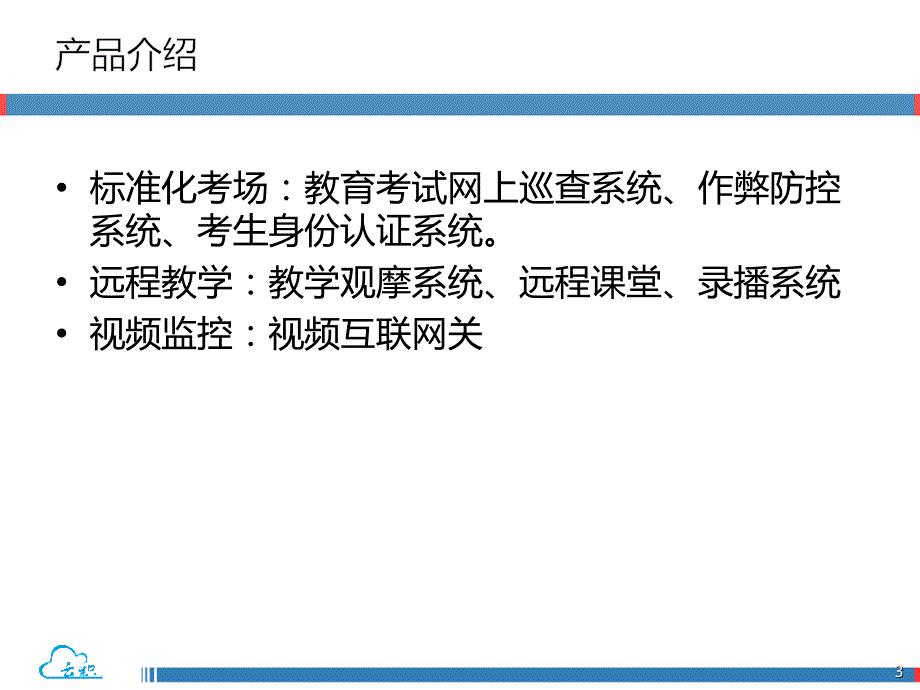

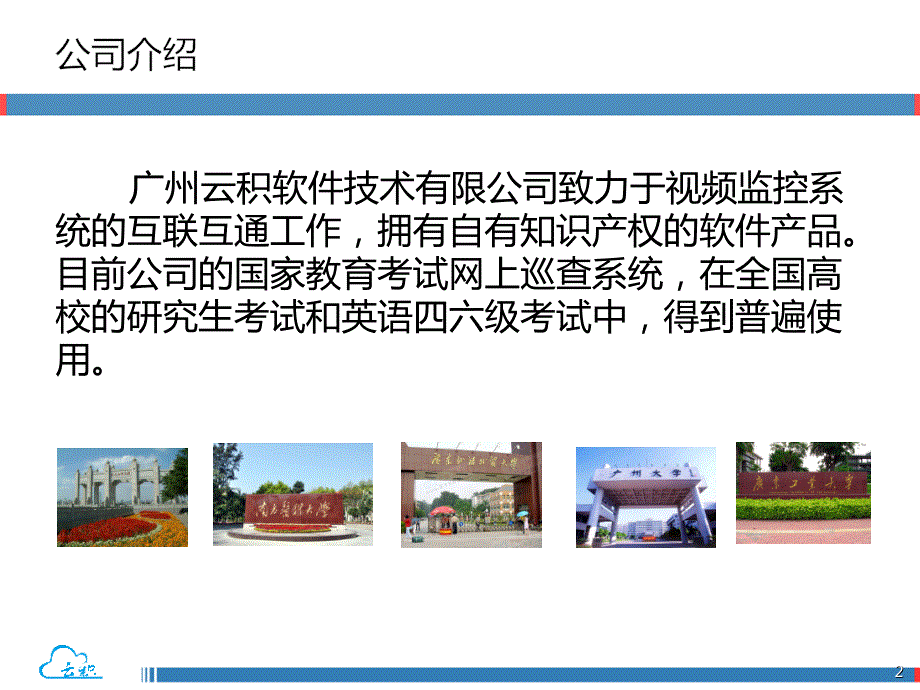

1、云积教育考试网上巡查系统云积教育考试网上巡查系统广州云积软件技术有限公司2012-4-112 2 公司介绍公司介绍广州云积软件技术有限公司致力于视频监控系统的互联互通工作，拥有自有知识产权的软件产品。目前公司的国家教育考试网上巡查系统，在全国高校的研究生考试和英语四六级考试中，得到普遍使用。3 3 产品介绍产品介绍标准化考场：教育考试网上巡查系统、作弊防控系统、考生身份认证系统。远程教学：教学观摩系统、远程课堂、录播系统视频监控：视频互联网关4 4 背景背景 国家教育考试网上巡查系统国家教育考试网上巡查系统教育部规范多级部署统一的控制协议SIP协议统一的视频标准MPEG4PS国家级平台客户端数

2、据库服务省级管理服务流媒体转发服务WEB服务存储服务数字矩阵模拟视频输出IP网络IP网络客户端数据库服务市级管理服务流媒体转发服务WEB服务存储服务数字矩阵模拟视频输出客户端数据库服务区级管理服务流媒体转发服务WEB服务存储服务数字矩阵模拟视频输出IP网络客户端数据库服务区级管理服务流媒体转发服务数字矩阵模拟视频输出国家级巡考中心省级巡考中心市级巡考中心学校考点区县巡考中心5 5 教育部标准教育部标准6 6 物理结构物理结构7 7 系统架构系统架构8 8 监控系统架构监控系统架构DVR视频矩阵市级平台省级平台校级平台DVR校级平台9 9 IPIP视频监控视频监控市级平台摄像机DVR/DVS流媒

3、体网关摄像机DVR/DVS校级平台1010 市级平台矩阵控制服务器模拟矩阵电视墙摄像机DVR/DVS流媒体网关通过模拟矩阵切换上传通道校级平台1111 SIP网关流媒体转发模拟矩阵控制流媒体格式转换市级平台SIP网关流媒体转发服务器DVR/NVR摄像机数字矩阵电视墙交换机校级平台1212 南南校区校区1313 东校区东校区1414 产品功能产品功能上下级巡查系统互联互通：向上可与上级巡查系统进行互联，实现平台注册、资源推送、视/音频推送、数据同步等教育部规范的与上级巡查系统互联的各种功能；向下可兼容其它符合国家教育部规范的厂商设备以及巡查系统平台，实现对上下级巡查系统的资源共享和互联互通。学校

4、/考场监控管理：支持单画面、多画面实时视频浏览、截图、录像、考场视频轮巡、云台控制、视频上墙切换控制等。1515 产品功能产品功能巡考信息管理：下级考场中心、设备组的管理和控制，上级中心信息配置与注册，本级中心信息、考场类型、资料保密室信息管理。视音频编解码功能：将平台接入的所有视音频编解码为国家教育部标准格式并上传至上级平台。1616 产品特性产品特性SIP功能：支持标准SIP2.0，提供设备/用户/平台注册认证，SIPURI组管理，SIPURI地址解析，统一管理接入的SIP终端。流媒体转换：将前端各种不同格式的数字音视频流转换成符合国家教育考试网上巡查系统视频标准技术规范的音视频流。流媒体

5、多路转发：向上级巡查系统和客户端转发数字音视频流，支持流媒体NAT网络穿越。视频格式兼容：支持海康、大华、H3C、科达、朗驰、讯通、黄河等厂商自有的音视频格式和标准的MPEG4、H.264格式。1717 产品优势产品优势l兼容性兼容性1：支持多种音：支持多种音视频格式。（支持海康、大格式。（支持海康、大华、H3C、科达、朗、科达、朗驰、讯通、黄河等主流的通、黄河等主流的监控控设备，用，用户建建设和改造成本低）和改造成本低）2：支持多种网：支持多种网络协议，如，如TCP/UDP/RTP/RTSP/SIP/HTTP等等3：多种：多种矩矩阵兼容兼容l开放性开放性1：可与其他符合教育部：可与其他符合教

6、育部标准的巡准的巡查系系统进行无行无缝对接接2：预留接口支持其他留接口支持其他业务系系统的的对接，接，实现业务联动3：预留接口支持平台留接口支持平台资源共享源共享l功能性功能性 SIP考考场注册管理、巡考注册管理、巡考监控、巡考控、巡考预案、巡考案、巡考报警事件、状警事件、状态监测、数据同步等、数据同步等1818 1818什么是什么是SIP?SIP?“”SIP协议最早由是由协议最早由是由MMUSIC IETF工作组在工作组在1995年研究的，由年研究的，由IETF组织组织在在1999年提议成为的一个标准。年提议成为的一个标准。SIP主要借鉴了主要借鉴了Web网的网的HTTP和和SMTP两个协议

7、两个协议。目前仍在不断的发展之中，相关设备供应商和业务供应商联合成立了一个关目前仍在不断的发展之中，相关设备供应商和业务供应商联合成立了一个关于于SIP的论坛：的论坛：WWW.SIPFORUM.ORG.IETF RFC 2543 Session Initiation Protocol 1919 19SIPSIP网络网络基本会话基本会话.多用户之间的会话多用户之间的会话.交互的媒体应用交互的媒体应用.所支持的功能所支持的功能2020 2020协议使用的环境协议使用的环境基于基于SIPSIP的的IPIP网络电话系统所用的协议栈结构如图所示网络电话系统所用的协议栈结构如图所示 2121 基于基于S

8、IPSIP协议视频监控系统的优势协议视频监控系统的优势简单灵活，分布式控制监控系统控制协议不同视频编码标准不同2222 教育部网上巡查系统音视频标准教育部网上巡查系统音视频标准应符合本规范规定的MPEG-4视频编码标准（AdvancedSimpleProfile不带B帧，不带GMC），图像分辨率应支持4CIF（704576）和CIF（352288）并可调，在4CIF的分辨率下，图像清晰度不低于400线。应能根据需要扩展支持MPEGLayerII音频编码标准，并支持ProgramStream系统流的封装。MPEG-4视频编码的标准应遵照ISO/IEC-14496-2的具体规定；MPEGLayer

9、II音频的编码标准应遵照ISO/IEC-11172-3的具体规定；ProgramStream系统流的封装标准应遵照ISO/IEC-13818-1(2000版本)的具体规定。2323 MPEG-4MPEG-4分部分部第二部分（ISO/IEC14496-2）：视频：定义了一个对各种视觉信息（包括自然视频、静止纹理、计算机合成图形等等）的编解码器。（例如XviD编码就属于MPEG-4Part2）第三部分（ISO/IEC14496-3）：音频：定义了一个对各种音频信号进行编码的编解码器的集合。包括高级音频编码（AdvancedAudioCoding，缩写为AAC）的若干变形和其他一些音频/语音编码工具

10、第十部分（ISO/IEC14496-10）：高级视频编码或称高级视频编码（AdvancedVideoCoding，缩写为AVC）：定义了一个视频编解码器（codec）。AVC和XviD都属于MPEG-4编码，但由于AVC属于MPEG-4Part10，在技术特性上比属于MPEG-4Part2的XviD要先进。另外，它和ITU-TH.264标准是一致的，故又称为H.264。2424 H.264H.264和和MPEG4MPEG4通常所说h.264和mpeg4的比较是指h.264和mpeg-4part2advancedsimpleprofile(asp)的比较而言mpeg-4visual(mpeg-4part2)与h.264(mpeg-4part10)2525 谢谢！
