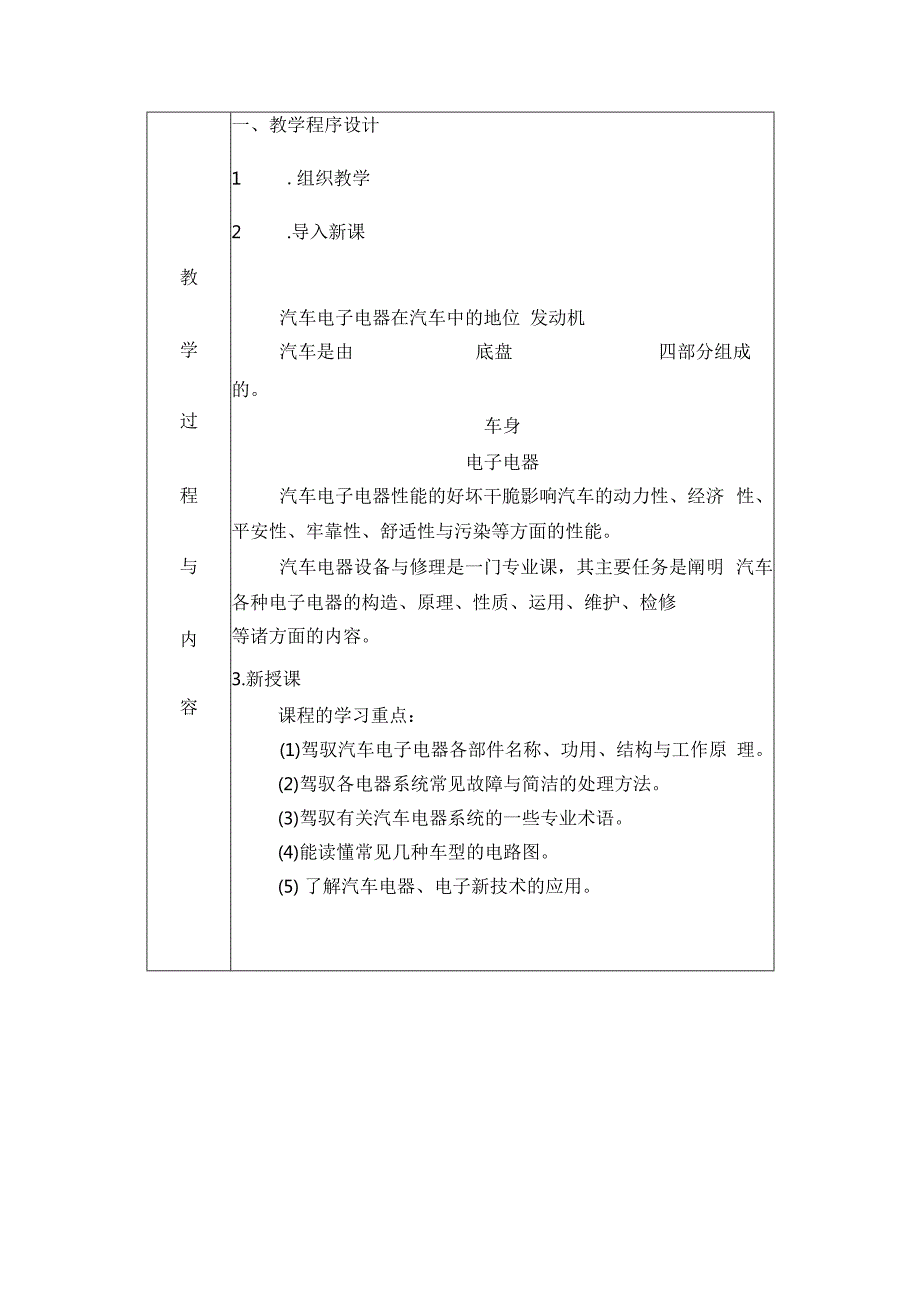

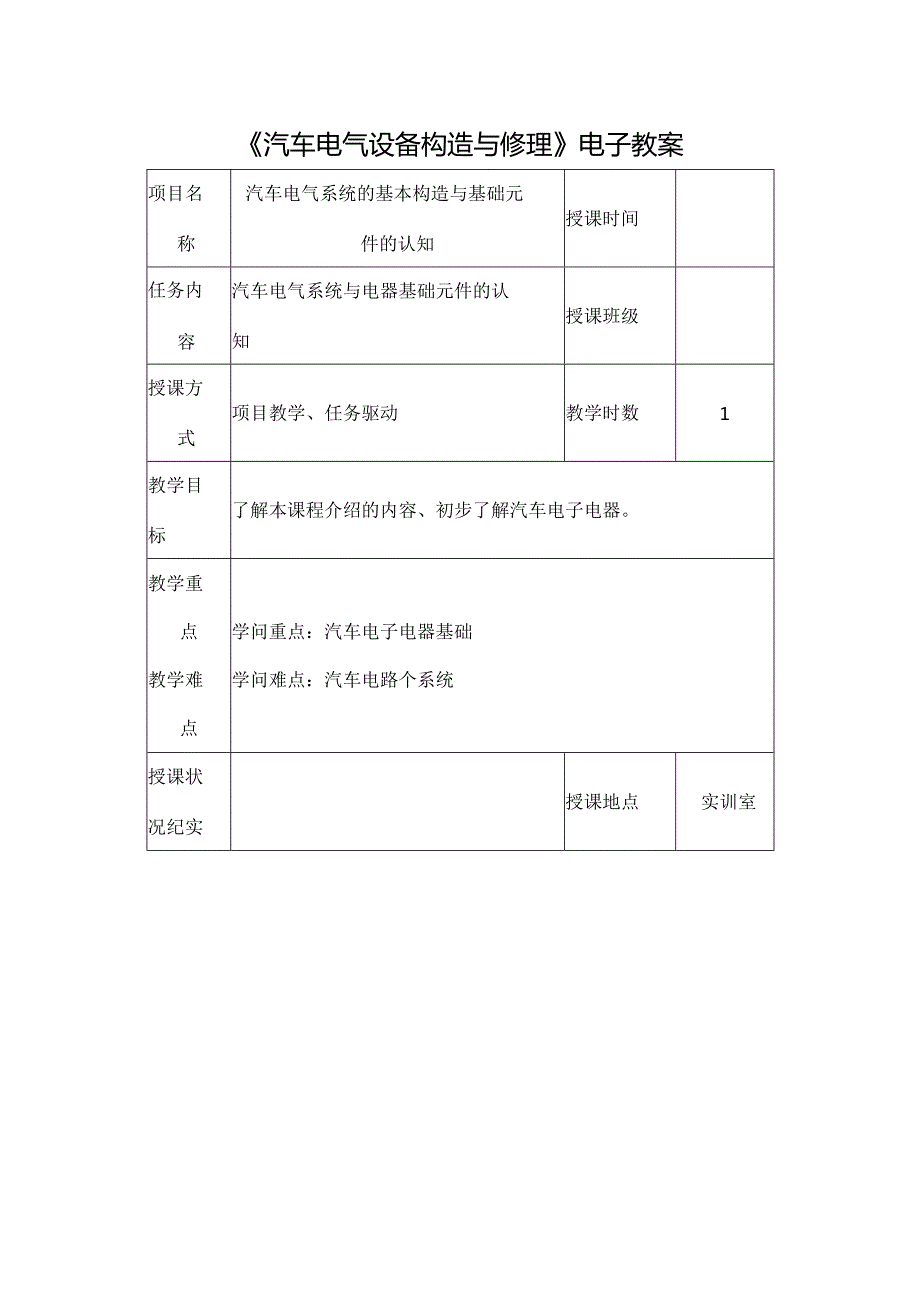

1、汽车电气设备构造与修理电子教案项目名称汽车电气系统的基本构造与基础元件的认知授课时间任务内容汽车电气系统与电器基础元件的认知授课班级授课方式项目教学、任务驱动教学时数1教学目标了解本课程介绍的内容、初步了解汽车电子电器。教学重点学问重点：汽车电子电器基础教学难学问难点：汽车电路个系统点授课状况纪实授课地点实训室一、教学程序设计1 .组织教学2 .导入新课教汽车电子电器在汽车中的地位 发动机学汽车是由底盘四部分组成的。过车身电子电器程汽车电子电器性能的好坏干脆影响汽车的动力性、经济 性、平安性、牢靠性、舒适性与污染等方面的性能。与汽车电器设备与修理是一门专业课，其主要任务是阐明 汽车各种电子电器

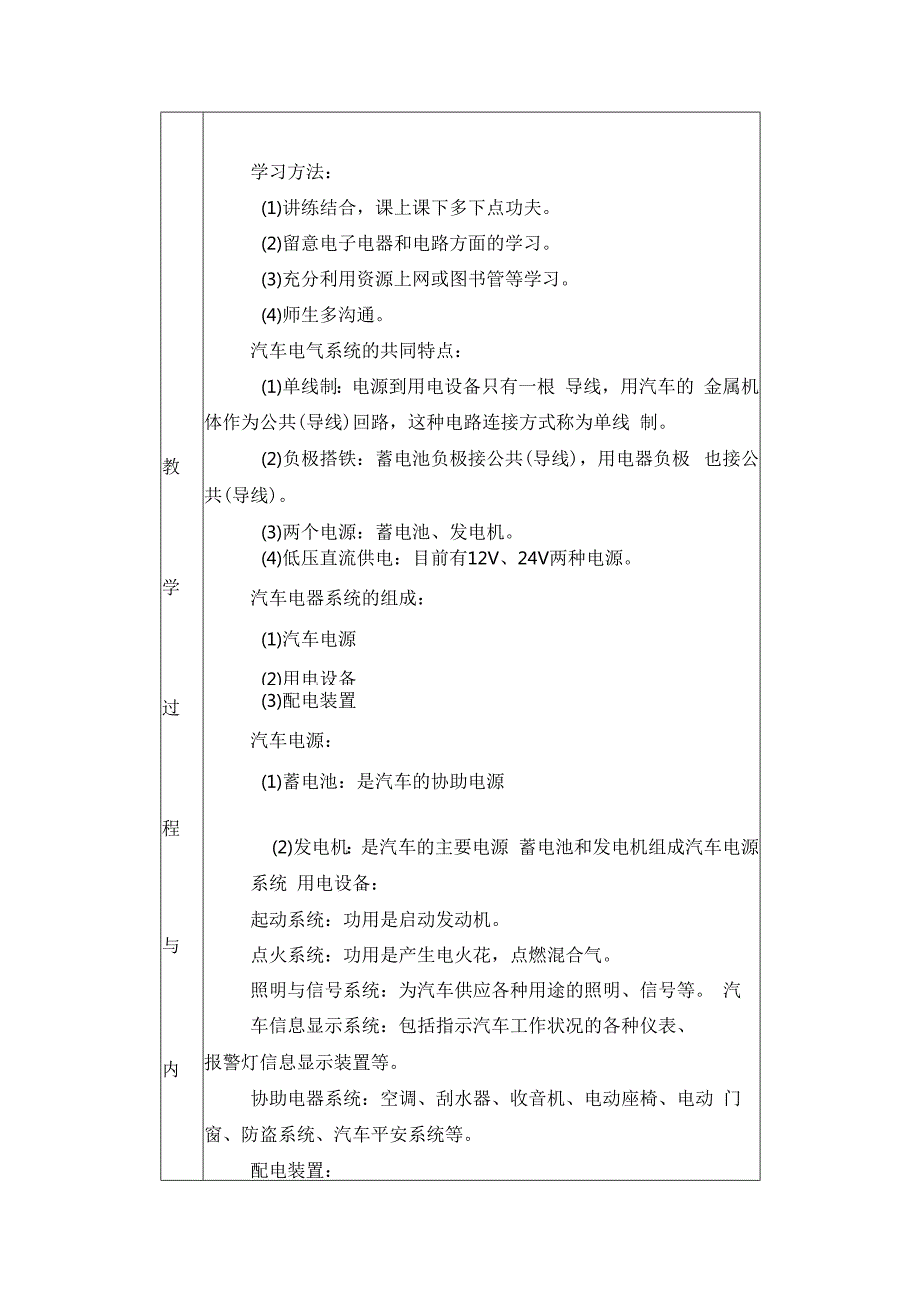

2、的构造、原理、性质、运用、维护、检修内等诸方面的内容。3.新授课容课程的学习重点：(1)驾驭汽车电子电器各部件名称、功用、结构与工作原 理。(2)驾驭各电器系统常见故障与简洁的处理方法。(3)驾驭有关汽车电器系统的一些专业术语。(4)能读懂常见几种车型的电路图。(5) 了解汽车电器、电子新技术的应用。学习方法：(1)讲练结合，课上课下多下点功夫。(2)留意电子电器和电路方面的学习。(3)充分利用资源上网或图书管等学习。(4)师生多沟通。汽车电气系统的共同特点：(1)单线制：电源到用电设备只有一根 导线，用汽车的 金属机体作为公共(导线)回路，这种电路连接方式称为单线 制。教(2)负极搭铁：蓄电

3、池负极接公共(导线)，用电器负极 也接公共(导线)。(3)两个电源：蓄电池、发电机。学(4)低压直流供电：目前有12V、24V两种电源。汽车电器系统的组成：(1)汽车电源(2)用电设备过(3)配电装置汽车电源：(1)蓄电池：是汽车的协助电源程(2)发电机：是汽车的主要电源 蓄电池和发电机组成汽车电源系统 用电设备：起动系统：功用是启动发动机。与点火系统：功用是产生电火花，点燃混合气。照明与信号系统：为汽车供应各种用途的照明、信号等。 汽车信息显示系统：包括指示汽车工作状况的各种仪表、内报警灯信息显示装置等。协助电器系统：空调、刮水器、收音机、电动座椅、电动 门窗、防盗系统、汽车平安系统等。配电

4、装置：内第一章 汽车电气系统的基本学问汽车电器基础元件容导线汽车电气线路中的导线分低压和高压线两种。低压线中 又有一般导线、启动导线和打铁电缆之分；高压线则有铜芯 线和阻尼线之分。线束汽车上的全车线路，为了整齐、安装便利和爱护导线， 一般将不同规格的导线用棉纱或用强聚氯乙烯带缠绕包扎成 束，依据装车须要，汽车电气系统制成不同数量的线束。熔断器熔断器又称保险管，在电路中起爱护作用。连接器连接器是通常所说的连接插头和插座，用于线束与线束 或导线与导线间的相互连接。开关点火开关组合开关继电器继电器属于大电流爱护装置，在大电流用线电路中，若 用开关干脆限制线路通断，大电流会使开关烧坏，因此在线 路中设

5、置继电器。汽车电路图常用符号图形符号文字符号图形符号和文字符号的识读电路图一般绘制的原则汽车电路图的类型与绘制原则原理框图电路原理图电路图的绘制方法元器件的表示方法图形符号的布置电路与导线的排列分界线与边框电路图的识读方法敷线图敷线图是指特地用来标记电器设备的安装位置、外形、 线路走向等的指示图。线束安装图线束安装图把敷线图中的通路导线相对集中，行成线束。项目名称电源系统认知与检修授课时间任务内容沟通发电机的功用与 分类、结构与工作原理授课班级授课方式项目教学法、任务驱动法教学时数1教学目标驾驭：沟通发电机的结构与原理教学重点教学难点学问重点：沟通发电机的结构与原理学问难点：沟通发电机原理授课

6、状况纪实授课地点实训室一、教学程序设计1.组织教学2.导入新课教复习上节课内容：汽车蓄电池的正确运用与维护 探讨：汽车有那些电源汽车发电机同学们了解多少学3.新授课沟通发电机沟通发电机的结构和原理过主要电源；给蓄电池充电。目前汽车采纳三相沟通发电机，内部带有二极管程整流电路，将沟通电整流为直流电，所以，汽车沟通 发电机输出的是直流电。沟通发电机配装电压调整器对发电机的输出电压与进行限制，使其保持基本恒定，以满意汽车用电器的 需求。三相沟通发电机(硅整流发电机)的组成。内(1)发电机部分(三相同步沟通发电机)发出沟 通电。(2)整流器部分(硅二极管)把沟通电变成直流容电。沟通发电机的构造与原理(

7、1)电磁感应现象全部充电系统都是利用电磁感应原理来产生电 流。电磁感应现象：导体和磁场间有相对运动就会产 生电压。导体中产生电压的强度取决于：磁场强度导体切割磁场的速度 通过磁场的导体数量教磁场的建立利用永久磁铁导线或线圈通电，四周产生磁场。电流的方向与 产生磁场的方向的关系右手螺旋定则学(2)导体或线圈内感应电动势的产生方法 使导体在磁场中运动(固定磁场) 使线圈中的磁场发生变更(固定导体)过都会在导体中产生感应电动势(右手定则) 如何产生连续的电动势程使导体在磁场中往复运动，或在磁场中旋转，有 效地利用磁力线所穿过的有限空间来产生电动势。也 可以使导体不动，让磁场不断发生变更与由于必需常常

8、变更导体或磁场的方向，所产生的 电动势的大小、方向常常变更沟通电动势(3)三相沟通发电机的基本原理内结构特点：通电线圈绕在旋转铁心上产生旋转磁场三相绕组 产生三相沟通电。容基本原理：当绕有磁场绕组的磁铁旋转时，通过各铁心的磁 通发生变更，三相绕组中产生电动势，但因各相绕组 的磁通变更存在时间差，故产生的电动势也有时间差(4)三相沟通发电机的组成转子组件产生旋转磁场定子组件产生三相沟通电整流器把沟通电变成直流电前后端盖削减发电机漏磁；安装电刷架和整流二极管。带轮与风扇传递动力；散热.转子轴上压装着两块各有数目相等的鸟嘴形磁极 的爪极，其空腔内装有磁场绕组（转子线圈）和磁辆。压装在转子轴上并与轴绝

9、缘的集电环由两个彼此 绝缘的铜环组成，两个集电环分别与磁场绕组的两端 相连。定子铁心由内圈带槽的硅钢片叠成，定子绕组的 导线就嵌放在铁心的槽中。三相绕组的必需按肯定要求绕制，才能使之获得 频率相同、幅值相等、相位互差120。的三相电动势。定子绕组有三相，三相绕组采纳星形接法或三角 形（大功率）接法，都能产生三相沟通电。4 .理论学问的复习巩固思索：汽车电源系统？5 .总结、布置作业沟通发电机的工作原理二、教学内容要点（写内容要点，教学重、难点，练习设计）学问重点：沟通发电机的结构与原理学问难点：沟通发电机原理三、作业与要求细致努力完成所布置作业，不准抄袭，保质 保量与时上交作业。课后小结容思索

10、如何进行汽车电气电路检修？5.总结、布置作业如何进行汽车电气电路检修二、教学内容要点（写内容要点，教学重、难点，练习设计）学问重点：汽车电路检修学问难点：汽车电路检修三、作业与要求细致努力完成所布置作业，不准抄袭，保质保量与时上交作业。项目名称起动系统认知与检修授课时间任务内容起动机认知与检修授课班级授课方式项目教学、任务驱动教学时数2教学目标驾驭：起动机工作原理和特性、启动系统的组成教学重点教学难点学问重点：起动机工作原理和特性学问难点：起动机工作原理和特性授课状况纪实授课地点实训室一、教学程序设计1.组织教学教2.导入新课复习上节课内容：学汽车起动系统、汽车起动机探讨：汽车启动系统常见故

11、障汽车起动机正确运用与维护过3.新授课启动系统电路分析程起动机的工作过程(1)起动时(2)起动后与(3)松开点火开关 起动机的运用与试验 空转试验：内试验现象分析：(1)若空载电流基本符合标准，转速低，是机械故障。容(2)若空载电流大于标准，是磁场或电枢有短路。(3)若空载电流小，转速低(蓄电池正常)，则是起 动机内部电路接触不良(换向器接触不良、电刷弹簧弹力 不足、电动机开关触点烧蚀。全制动试验：试验现象分析：了将低压磁电机替代电池作为点火电源，并利用机械方内法断开装在燃烧室内触点的电源，产生电火花点火的装 置并取得专利，这是汽车最基本的点火装置。（2）蓄电池点火系统1908年试制出了牢靠完

12、善的蓄容电池点火装置，由蓄电池和发电机供应电源，并不断在 改进限制形式，目前在广泛应用。依据限制方式的不同分：（1）传统点火系统20世纪初出现的传统点火系统，指 一次电路的通断由触点限制的点火系统。（2）计算机限制点火系统20世纪70年头末，微机限 制点火时刻的电子限制系统起先运用，由计算机依据各 种传感器输入的信号，经过运算和推断，限制点火的时 间，触点闭合。断电器触点断开，二次绕组产生高电压（其次阶段）。 由于触点断开，一次电流快速衰减、消逝，磁通变更快， 自感较大（约200300V）,并向电容放电。火花放电过程：正常状况，二次电流不用达到最大值 即可击穿火花塞间隙，放电。此时火花塞电极形

13、成通路（约 1万伏），电阻小（相对），二次电流大；分布电容释放能量， 时间短（IUS）,电流大（称“电容放电”此时，线圈内 储存磁场能消耗一部分，剩余的磁场能沿着已电离形成的 通路一一火花塞间隙放电，电压低（约600V）,时间长（千 分之几秒），电流小（称“电感放电”），这样，有利于提高 点火性能。4 .理论学问的复习巩固思索：汽油机如何进行点火，为什么要进行点火？5 .总结、布置作业汽车点火系统授课状况纪实授课地点校内停车厂教 学 过 程 与 内 容一、教学程序设计1 .组织教学2 .导入新课复习上节课内容：汽车点火系统组成与工作原理探讨：汽车灯光系统汽车灯光都包括那些灯光3 .新授课概述汽

14、车的照明系统主要由灯具、电源和电路（包括限制 开关）三大部分组成。而灯具大体分为照明用的灯具和信 号与标记用的灯具。照明用的灯具有前照灯、防雾灯、后 照灯、牌照灯、顶灯、仪表灯和工作灯等。信号与标记用 灯具有转向信号灯、制动灯、小灯、尾灯、指示灯和警报 灯等。债气灯和天使眼完全是2个不同的东西，前者是指大 灯内照明用的灯，说通俗点，灯泡。后者是指大灯内装饰 用的光圈，望见下面这个骐达大灯了吧，红色和蓝色的光 圈就是天使眼，市面上也许是的天使眼和阴极管的天使眼 两种，比照明基本没有作用，可以说是纯装饰品。照明和信号系统的结构前照灯的照明要求前照灯应保证车前有光明而匀称的照明，使驾驶员能 看清车前

15、IOOm以内路面上的任何障碍物。随着高速马路的 建成，汽车行驶速度的提高，要求汽车前照灯的照明距离 也相应的增长，现代有些汽车的前照灯照明距离已达到上交作业。课后小结项目名称汽车照明与信号系统认知与检修授课时间任务内容汽车转向灯与其闪光器授课班级授课方式项目教学、任务驱动教学时数1教学目标驾驭汽车转向灯与电喇叭电路教学重点教学难点学问重点：转向灯、电喇叭学问难点：电喇叭授课状况纪实授课地点校内停车厂教学过一、教学程序设计1 .组织教学2 .导入新课复习上节课内容：汽车前照灯、信号灯探讨：汽车转向灯的作用、汽车电喇叭的种类3 .新授课电热丝式闪光器是利用银铭丝的热胀冷缩特性接通或授课方式项目教学

16、任务驱动教学时数1教学目标驾驭汽车常用仪表教学重点教学难点学问重点：汽车仪表学问难点：汽车仪表授课状况纪实授课地点实训室教 学 过 程 与 内 容一、教学程序设计1 .组织教学2 .导入新课复习上节课内容：汽车灯光系统、汽车灯光调整探讨：汽车仪表系统汽车有那些仪表？3 .新授课汽车仪表汽车仪表是用来指示汽车运行以与发动机运转的 状况。从学习理论着手，针对传统仪表，主要搞懂诸如电 流表、电压表、机油压力表、水温表和燃油表等仪表的 工作原理。在此基础上，了解汽车电子仪表的显示装置，重点 驾驭汽车电子仪表的工作原理和构成，理论联系实际， 逐步驾驭其外观构成和检测修理方法。一般采纳组合仪表，内主要有

17、燃油表、水温表、 发动机转速表与车速里程表等。不同车型有所不同。机油压力表作用：用来指示发动机润滑系统机油压力的大小。过电磁式仪表的接线柱有极性之分，不得接错。4.理论学问的复习巩固思索：汽车仪表常见故障？程5.总结、布置作业汽车仪表常见故障与诊断解除、汽车仪表的原理与检与修二、教学内容要点（写内容要点，教学重、难点，练习设内计）学问重点：汽车仪表的原理与检修容学问难点：汽车仪表的原理与检修三、作业与要求细致努力完成所布置作业，不准抄袭，保质保量与时上交作业。课后小结项目名称汽车报警系统的认知与检修授课时间任务内容汽车报警信号装置授课班级授课方式项目教学、任务驱动教学时数2教学目标驾驭：汽车

18、报警信号装置、前照灯的检测与调整教学重点教学难点学问重点：汽车报警信号装置、前照灯的检测与调整学问难点：前照灯的检测与调整授课状况纪实授课地点实训室教 学 过 程 与 内 容一、教学程序设计1 .组织教学2 .导入新课复习上节课内容：汽车灯光系统、电喇叭探讨：汽车信号系统汽车灯光如何调整？3 .新授课照明与信号系统的检查与调整反射镜：由于前照灯灯泡灯丝发出的光度有限，功率 仅4560W。如无反射镜，那只能照清汽车灯前6m左右的 路面。而有了反射镜之后，使前照灯照距可达到150m。因 止匕 反射镜的作用就是将灯泡的光线聚合并导向前方。配光镜：配光镜又称散光玻璃，它是用透光玻璃压制 而成，是许多块

19、特殊的棱镜和透镜的组合。配光镜的作用是将反射镜反射出的平行光束进行折 射，使车前路面和路途都有良好而匀称的照明。前照灯避开眩目的措施：远光位于反射镜焦点上，近光位于焦点的上方偏右。采纳装有遮光罩的双丝灯泡和偏转配光镜实现非对称程电动刮水器的组成常见车型电动刮水器与洗涤器电路与低速挡 当刮水器开关位于挡位“1”时，电流由蓄电 池正极一卸荷继电熔丝一刮水器开关53a和53一刮水器电 动机53一搭铁，此时刮水器电动机低速挡工作。高速挡 当刮水器开关位于挡位“2”时，电流由蓄电内池正极一卸荷继电器一熔丝一刮水器开关53a和53一刮水 器电动机53b一搭铁，此时刮水器电动机高速挡工作。预热装置的作用与类

20、型容汽车在冬季运用时，因气温较低，活塞压缩行程之后， 空气（或可燃混合气）的温度较低，发动机着火困难，加 之低温时润滑油粘度大，起动阻力大，发动机起动更加困 难。为保证低温条件下快速牢靠地起动发动机，在多数柴 油机和少数汽油机上设有低温起动预热装置，以提高进入 气缸的空气（或可燃混合气）的温度。进气预热的类型有集中预热和分缸预热两种，集中式 预热装置安装在发动机的进气管上，分缸预热装置安装在 各气缸内或进气岐管上。汽油机和一部分柴油机的预热采 纳集中式，分缸式预热装置一般用在柴油机上。4 .理论学问的复习巩固思索：为什么冬天汽车须要预热？5 .总结、布置作业风窗刮水、清洗、除霜、起动预热装置二

21、教学内容要点（写内容要点，教学重、难点，练习设计）学问重点：汽车协助电气设备学问难点：刮水器工作原理三、作业与要求细致努力完成所布置作业，不准抄袭，保质保量与时上交作业。课后小结项目名称协助电器认知与检修授课时间任务内容电动座椅、电动门窗授课班级授课方式项目教学、任务驱动教学时数1教学目标了解驾驭电动座椅、电动门窗原理与检修教学重点学问重点：电动座椅、电动门窗原理与检修授课状况纪实授课地点实训室教一、教学程序设计1 .组织教学2 .导入新课复习上节课内容：汽车风窗刮水、清洗、除霜、起动学预热装置探讨：汽车电动座椅、电动门窗过3.新授课协助装置限制装置限制装置接受驾驶员或乘员输入的吩咐，程限制

22、执行机构完成电动座椅的调整。执行机构 执行机构用来完成驾驶员的指令，在传动装置供应动力前提下完成座椅的调整，以实现座椅的调整。与电动门窗的组成限制电路图电源它为电气设备供应电能,以使电气设备工作。易熔线 易熔线的作用是防止电流过大而损坏电气设内备。断路器 电路或电动机内装有一个或多个热敏断路容器，用以限制电流，防止电动机过载。主继电器 主继电器的作用是接通或断开门窗电路。开关 开关用来限制门窗玻璃升降。指示灯 指示灯是用来指示门窗电路的工作状态。门窗升降器电动机 电动机是用来为门窗的升降供应动力的装教学难点学问难点：电动门窗原理与检修项目名称轿车电气设备线路授课时间任务内容电路限制与爱护装置汽

23、车线束授课班级授课方式项目教学、任务驱动教学时数2教学目标了解驾驭电路限制与爱护装置、汽车线束教学重点教学难点学问重点：汽车电路、汽车线束学问难点：汽车电气电路原理授课状况纪实授课地点实训室教学一、教学程序设计1 .组织教学2 .导入新课复习上节课内容：汽车协助电气设备探讨：汽车电气电路3 .新授课过电路限制与爱护装置熟识各限制装置的结构、作用与维护方法。与内容连接电器时，应依据插接器规格以与导线的颜色或接 头处套管的颜色，分别接于电器上，若不易辨别导线 的头尾时，一般可用试灯区分，不宜用试火法，因为 在供电系统中，试火法简洁烧坏导。4 .理论学问的复习巩固思索：汽车电气电路原理？5 .总结、

24、布置作业电路限制与爱护装置、汽车线束二、教学内容要点（写内容要点，教学重、难点，练习设计）学问重点：汽车电路、汽车线束学问难点：汽车电气电路原理三、作业与要求细致努力完成所布置作业，不准抄袭，保质保量与时上交作业。课后小结项目名称轿车电气设备线路授课时间任务内容汽车电路图识读授课班级授课方式项目教学、任务驱动教学时数2教学目标了解驾驭汽车电路图的读识教学重点教学难点学问重点：汽车电路图的读识学问难点：汽车电路图的读识授课状况纪实授课地点实训室一、教学程序设计1 .组织教学2 .导入新课复习上节课内容：汽车电气电路原理教探讨：如何读识汽车电路图学3.新授课汽车电路图识读、汽车电路类型电源电路 也

25、称充电电路，由蓄电池、发电机、调整器与充电指示装置等组成，电能安排（配电）与电路爱护过器件也可归入这一电路。起动电路 由起动机、起动继电器、起动开关与起动程爱护电路组成。点火电路 可分为低压电路和高压电路，由点火线圈、分电器、电子点火限制器、火花塞与点火开关组成。与照明与灯光信号装置电路由各种灯光、限制继电器与开关组成。仪表信息系统电路由仪表与其传感器、各种报警指示内灯与限制器组成。协助装置电路 由为提高车辆平安性、舒适性、经济性等容各种功能的电气装置组成。电子限制系统电路 主要由发动机限制系统（包括燃油喷射、点火、排放等限制）、自动变速器与恒速行驶限制系统、制动防抱死系统、平安气囊限制系统等

26、电路组成。三种电路图布线图 布线图是依据汽车电器在车身上的大体位置来进行布线的，其优点是：全车的电器（即电气设备）教 学 过程 与 内 容数量明显且精确，电线的走向清晰，有始有终，便于循线 跟踪，查找起来比较便利。原理图、整车电路原理图、局部电路原理图。 线束图 线束图是表达汽车线束分布状况的图形。 汽车电路的分析：蓄电池相线（B线或30号线）从蓄 电池正极引出直通熔断器盒，也有的汽车蓄电池相线 接到起动机相线接线柱上,再从那里引出较细的相线。 点火仪表指示灯线（线或15号线）点火开关在（工 作）和（起动）挡才有电的电线,必需有汽车钥匙才能接 通点火系统、起动系统、仪表系统、指示灯、信号系 统

27、电子限制系统等重要电路。专用线（线或15A线） 用于发动机不工作时须要接入的电器，如收放机、点 烟器等。起动限制线（线或50号线）起动机主电路的 限制开关（触盘）常用磁力开关通断。搭铁线（接地线或31号线）汽车电路中，以元件和 机体（车架）金属部分作为一根公共导线的接线方法称为 单线制，将机体与电器相接的部位称为搭铁或接地。电路图的识读：总电路图的全面分析 桑塔纳轿车 部分电路如图10-25所示，各电器部分的线路纵向排列， 清晰明白，从左至右分别是电源、起动、预热、点火、仪 表等部分。点火系统工作原理和线路电流走向分析桑塔纳轿 车采纳霍尔效应式无触点晶体管电子点火系统。电路图拆画 依据总电路

28、图电流走向画出各部分线 路拆画图。比照图注和图形符号，熟识有关元器件名称与其在图 中的位置、数量和接线状况。依据“回路原则”分析电路。留意电路中开关或继电 器的状态。要擅长利用汽车电路特点，把整车电路化整为零。4 .理论学问的复习巩固思索：如何读识汽车电路图？5 .总结、布置作业汽车电路图的读识二、教学内容要点（写内容要点，教学重、难点，练习设计）学问重点：汽车电路图的读识学问难点：汽车电路图的读识三、作业与要求细致努力完成所布置作业，不准抄袭，保质保量与时上交作业。课后小结项目名称轿车电路限制相识与检修授课时间任务内容汽车电路检修的基本常识授课班级授课方式项目教学、任务驱动教学时数1教学目标

29、了解驾驭汽车电路检修的基本常识、留意问题教学重点教学难点学问重点：汽车电路检修学问难点：汽车电路检修授课状况纪实授课地点实训室教一、教学程序设计1 .组织教学2 .导入新课复习上节课内容： 汽车电路图的识读探讨：如何进行汽车电气电路检修3 .新授课学汽车电路检修的基本常识现代汽车电子电路的一般结构特点与故障特点检查电路的工具过汽车电路检修的一般方法第一步 验证车主（用户）所反映的状况,并留意通程电后各种现象。其次步 分析电路原理图，弄清电路的工作原理， 对问题所在作出推断。与第三步 重点检查问题集中的线路或部件，验证其 次步作出的推断。第四步 进一步进行诊断与检修,常用检修方法如内To直观法:

30、通过直观检查来发觉明显故障（高温、冒烟、容火花、断接、异样声响等），提高检修速度。检查保险法：如某电器突然停止工作，应先查该支 路上的保险装置是否正常，如有熔断或松动，查明缘由， 检修后复原保险装置。试灯法：用一只汽车灯泡作为试灯，检查线束是否 断路或短路，电器有无故障。短路法：用一根导线将某段导线或电器短接后视察 用电器的变更。替换法：将被怀疑部件用完好的部件替换，验证怀 疑是否正确。模拟法：用于对各种传感器信号、指示机构工况的 推断，此法必需熟识汽车的电路参数。仪器法：对一些比较困难的电子设备，可以采纳专教用的仪器进行故障诊断。第五步 验证电路是否复原正常。学汽车电气系统检修时应留意的其他

31、问题拆卸蓄电池时，总是最先拆下负极电缆；装上蓄过 程与 内 容电池时，总是最终连接负极电缆。不允许运用欧姆表与万用表的RXlOO以下低阻欧 姆挡检测小功率晶体管，以免电流过载损坏它们。 拆卸和安装元件时，应切断电源。更换烧坏的熔断器时，应运用相同规格的熔断器。靠近振动部件（如发动机）的线束部分应用卡子固 定，将松弛部分拉紧，以免由于振动造成线束与其 他部件接触。与尖锐边缘磨碰的线束部分应用胶带缠起来，以免 损坏。进行保养时，若温度超过80 （如进行焊接时），应 先拆下对温度敏感的零件（如继电器和）。4 .理论学问的复习巩固思索：如何进行汽车电气电路检修？5 .总结、布置作业如何进行汽车电气电路

32、检修二、教学内容要点（写内容要点，教学重、难点，练习设计）学问重点：汽车电路检修学问难点：汽车电路检修三、作业与要求细致努力完成所布置作业，不准抄袭，保质保量与时上交作业。项目名称轿车电路限制相识与检修授课时间任务内容汽车电气电路的基本检修授课班级授课方式项目教学、任务驱动教学时数1教学目标了解驾驭汽车电气电路的基本检修教学重点教学难点学问重点：汽车电气电路的基本检修学问难点：汽车电气电路的基本检修授课状况纪实授课地点实训室教 学 过程 与 内一、教学程序设计1 .组织教学2 .导入新课复习上节课内容：汽车电路图的识读、汽车电路检修 探讨：如何进行汽车电气电路检修3 .新授课汽车电路的检修蓄电

33、池负极和负载负极都连接到金属构架上，也就是 称为“接地L这样做就使负载引出的负极线能够就近连 接，电流通过金属构架回流到蓄电池负极接线。随着塑料 件等非金属材料在汽车上应用越来越多，现在许多汽车都 采纳公共接地网络线束来保证接地的牢靠性，即将负载的 负极线接到接地网络线束上，接地网络线束与蓄电池负极 相连。汽车电路实行单线制的并联电路，这是从总体上看的， 在局部电路仍旧有串联、并联与混联电路。全车电路其实 都是由各种电路叠加而成的，每种电路都可以独立分列出教 学 过程 与 内 容来，化困难为简洁。全车电路依据基本用途可以划分为灯 光、信号、仪表、启动、点火、充电、协助等电路。每条 电路有自己的

34、负载导线与限制开关或保险丝盒相连接。灯光照明电路是指限制组合开关、前大灯和小灯的电 路系统；信号电路是指限制组合开关、转弯灯和报警灯的 电路系统；仪表电路是指引火开关、仪表板和传感器电路 系统；启动电路是指引火开关、继电器、起动机电路系统; 充电电路是指调整器、发电机和蓄电池电路系统。以上电 路系统是必不行少的，构成全车电路的基本部分。协助电 路是指限制雨刮器、音响等电路系统。随着汽车用电装备 的增加，例如电动座椅、电动门窗、电动天窗等，各种协 助电路将越来越多。旧式汽车电路比较简洁，一般状况下，它们的正极线 （俗称火线）分别与保险丝盒相接，负极线（俗称地线）共 用，重要节点有三个，保险丝盒、
