数字家庭工程智能设备安装规范.docx

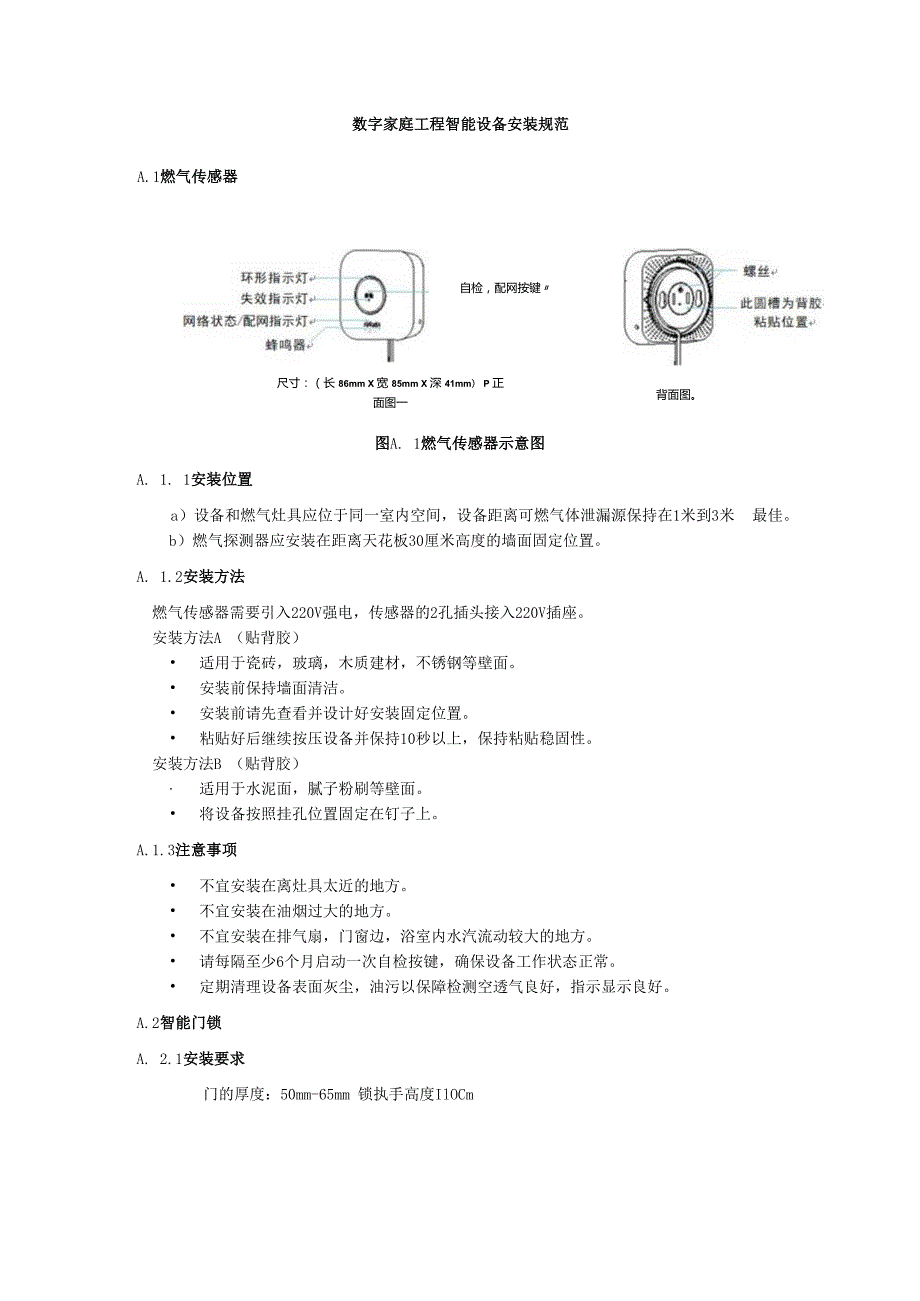

1、数字家庭工程智能设备安装规范A.1燃气传感器自检，配网按键尺寸：（长 86mm X 宽 85mm X 深 41mm） P 正面图一背面图。图A. 1燃气传感器示意图A. 1. 1安装位置a）设备和燃气灶具应位于同一室内空间，设备距离可燃气体泄漏源保持在1米到3米 最佳。b）燃气探测器应安装在距离天花板30厘米高度的墙面固定位置。A. 1.2安装方法燃气传感器需要引入220V强电，传感器的2孔插头接入220V插座。安装方法A （贴背胶） 适用于瓷砖，玻璃，木质建材，不锈钢等壁面。 安装前保持墙面清洁。 安装前请先查看并设计好安装固定位置。 粘贴好后继续按压设备并保持10秒以上，保持粘贴稳固性。安

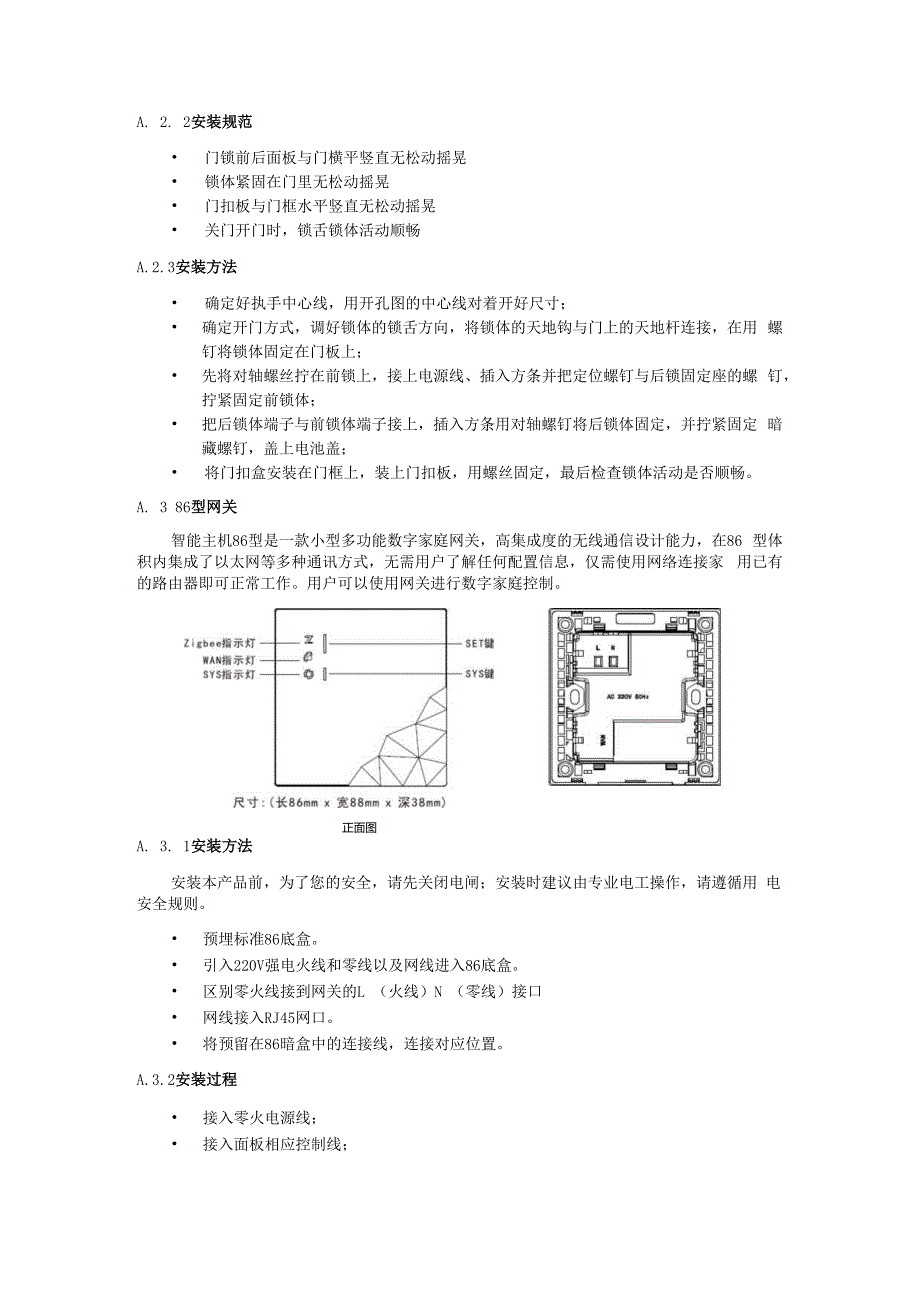

2、装方法B （贴背胶）适用于水泥面，腻子粉刷等壁面。 将设备按照挂孔位置固定在钉子上。A.1.3注意事项 不宜安装在离灶具太近的地方。 不宜安装在油烟过大的地方。 不宜安装在排气扇，门窗边，浴室内水汽流动较大的地方。 请每隔至少6个月启动一次自检按键，确保设备工作状态正常。 定期清理设备表面灰尘，油污以保障检测空透气良好，指示显示良好。A.2智能门锁A. 2.1安装要求门的厚度：50mm-65mm 锁执手高度IlOCmA. 2. 2安装规范 门锁前后面板与门横平竖直无松动摇晃 锁体紧固在门里无松动摇晃 门扣板与门框水平竖直无松动摇晃 关门开门时，锁舌锁体活动顺畅A.2.3安装方法 确定好执手中心

3、线，用开孔图的中心线对着开好尺寸； 确定开门方式，调好锁体的锁舌方向，将锁体的天地钩与门上的天地杆连接，在用 螺钉将锁体固定在门板上； 先将对轴螺丝拧在前锁上，接上电源线、插入方条并把定位螺钉与后锁固定座的螺 钉，拧紧固定前锁体； 把后锁体端子与前锁体端子接上，插入方条用对轴螺钉将后锁体固定，并拧紧固定 暗藏螺钉，盖上电池盖； 将门扣盒安装在门框上，装上门扣板，用螺丝固定，最后检查锁体活动是否顺畅。A. 3 86型网关智能主机86型是一款小型多功能数字家庭网关，高集成度的无线通信设计能力，在86 型体积内集成了以太网等多种通讯方式，无需用户了解任何配置信息，仅需使用网络连接家 用已有的路由器即

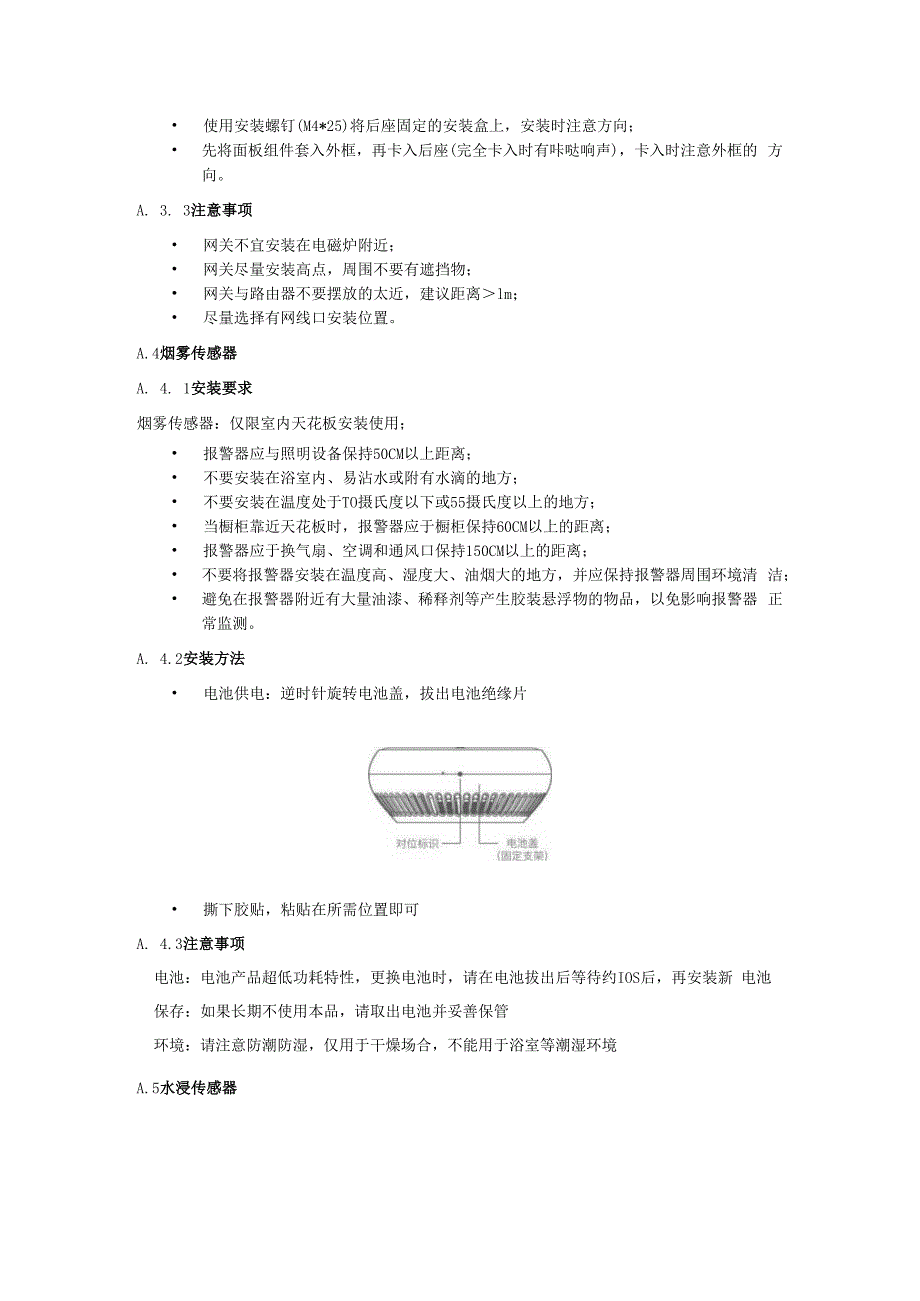

4、可正常工作。用户可以使用网关进行数字家庭控制。正面图A. 3. 1安装方法安装本产品前，为了您的安全，请先关闭电闸；安装时建议由专业电工操作，请遵循用 电安全规则。 预埋标准86底盒。 引入220V强电火线和零线以及网线进入86底盒。 区别零火线接到网关的L （火线）N （零线）接口 网线接入RJ45网口。 将预留在86暗盒中的连接线，连接对应位置。A.3.2安装过程 接入零火电源线； 接入面板相应控制线； 使用安装螺钉(M4*25)将后座固定的安装盒上，安装时注意方向； 先将面板组件套入外框，再卡入后座(完全卡入时有咔哒响声)，卡入时注意外框的 方向。A. 3. 3注意事项 网关不宜安装在电

5、磁炉附近； 网关尽量安装高点，周围不要有遮挡物； 网关与路由器不要摆放的太近，建议距离lm； 尽量选择有网线口安装位置。A.4烟雾传感器A. 4. 1安装要求烟雾传感器：仅限室内天花板安装使用； 报警器应与照明设备保持50CM以上距离； 不要安装在浴室内、易沾水或附有水滴的地方； 不要安装在温度处于TO摄氏度以下或55摄氏度以上的地方； 当橱柜靠近天花板时，报警器应于橱柜保持60CM以上的距离； 报警器应于换气扇、空调和通风口保持150CM以上的距离； 不要将报警器安装在温度高、湿度大、油烟大的地方，并应保持报警器周围环境清 洁； 避免在报警器附近有大量油漆、稀释剂等产生胶装悬浮物的物品，以免

6、影响报警器 正常监测。A. 4.2安装方法 电池供电：逆时针旋转电池盖，拔出电池绝缘片 撕下胶贴，粘贴在所需位置即可A. 4.3注意事项电池：电池产品超低功耗特性，更换电池时，请在电池拔出后等待约IOS后，再安装新 电池保存：如果长期不使用本品，请取出电池并妥善保管环境：请注意防潮防湿，仅用于干燥场合，不能用于浴室等潮湿环境A.5水浸传感器A. 5. 1安装方法电池供电:用一元硬币逆时针拧下电池盖，拔出电池绝缘片撕下胶贴,粘贴在所需位置即可A. 5. 2注意事项电池:保存:电池产品超低功耗特性，更换电池时，请在电池拔出后等待约IOS后，再安装新电池 如果长期不使用本品，请取出电池并妥善保管A.

7、 6人体感应器A. 6.1安装要求不宜正对热源：红外探测与温度变化有密切关系，环境温度不稳定容易引起传感器的误 报，所以红外安装应远离取暖器，空调，冰箱等可能产生冷热源的物体。不宜正对易摆动的 物体，易摆动的物体可能会使传感器误报。A. 6.2安装方法电池供电，从底部扣开电池盖装入电池电池位 安装步骤具体流程如下：1）将人体传感器背面的凹糟卡住支架并固定，调节探测器支架角度，以达到最佳的探测范 围；建议安装高度在1.52米左右。墙体2）选择正确的角度安装：传感器的朝向与人的行走方向呈90时探测灵敏度最高，安装 时根据实际情况并参照探测范围示意图选取最合适的安装位置及角度，以保证最佳探测效 果。

8、A. 6.3注意事项电池：电池产品超低功耗特性，更换电池时，请在电池拔出后等待约IOS后，再安装新 电池保存：如果长期不使用本品，请取出电池并妥善保管环境：请注意防潮防湿，仅用于干燥场合，不能用于浴室等潮湿环境A.7紧急报警按钮A. 7. 1安装方法 电池供电：用一元硬币逆时针拧下电池盖，拔出电池绝缘片 安装方式：可挂带可粘贴无需粘贴，直接放置在所需位BLTtfiTrnTnTnfn7撕下胶赔，粘贴在所需位置即可.A. 7.2注意事项电池：电池产品超低功耗特性，更换电池时，请在电池拔出后等待约IOS后，再安装新 电池保存：如果长期不使用本品，请取出电池并妥善保管环境：请注意防潮防湿，仅用于干燥场

9、合，不能用于浴室等潮湿环境A.8门窗传感器A. 8. 1安装要求请选择门、窗等需要安装的位置，如需安装在金属门上，请垫高安装。请将本产品安装于宠 物不易接触到的位置，并远离磁场。A.8.2安装方法 电池供电：下滑底座，用一元硬币拧下电池盖装入电池磁铁电池位底座 用3M胶贴将发射器部分粘贴在门内门框上，将磁铁部分粘贴在门内与发射器对 应的位置（同一平面，距离越近效果越好）（距离须小于14mm,否则无效果）A.8.3注意事项电池：电池产品超低功耗特性，更换电池时，请在电池拔出后等待约IOS后，再安装新电池保存：如果长期不使用本品，请取出电池并妥善保管环境：请注意防潮防湿，仅用于干燥场合，不能用于浴

10、室等潮湿环境A.9开关面板类设备A.9. 1安装要求1）布线要求预留零线、火线及N路（根据开关回路数确认）灯控线，因智能开关比普通开关略厚，预埋 底盒布线的时候尽量不要在底盒里过线，尽量做到底盒里没有多余的线。建议零火线用 RVV2. 5线，灯的控制线用BVL 5线。零线必须为灯路零线。2）底盒要求底盒预埋：采用标准86底盒，施工预埋安装盒深度大于50mm,远离强磁场、高温、潮湿等 环境；穿线管出口尽量与86型塑料材质底盒底部齐平要。底盒间距：开关连体安装时，底盒中心距为87mm。87mm87 mm底盒螺丝孔：底盒螺丝孔为铁片或圆柱形。3）装维规范接线要求：控制线线长短预留离墙体30mm,线剥

11、5mm露出铜条；对应的线按要求接入接线柱中，且接线柱无线头外露。负载要求：必须在功率允许范围内使用。不同设备的功率负载不同，请务必注意此项。安装要求：产品安装位置水平，无倾斜。产品和墙面贴平，无翘起现像，联排安装时需平整 对齐，无翘边。安装位置：开关类参考高度：入户玄关、客厅、床头：1.3米-1. 4米，床头/柜头0.7米4）资质要求资质要求：220V供电，严禁带电作业，须持证工作；如果有登高作业，必须持有登高证。涉 及到电业安全工作规程中相关工作，电工带电作业应由两人及以上协调进行，其中一人 做监护人，严格按照电业安全工作规程操作。A.9.2安装方法确认配件及完成安装勘测后，可进行设备安装。

12、剥线：捋好线路，确定火线零线控制线线长短预留离墙体30mm,线剥5m露出铜条，便 于接线。模块接线：开关模块标识L标识表示火线，N标识表示零线，Ll标识表示第一组灯控 线，L2标识表示第二组灯控线，L3标识表示第三组灯控线。接线的保证线序与开关对应, 上螺丝压线的铜线不能露出来。安装底座：小一字螺丝刀从面板下方与底座连接缺口处塞入，撬开面板，将底座塞入86底 盒内，用螺丝拧紧固定。安装面板：将面板上方扣入底座，慢慢合上面板，用力按压面板下方使其扣入底座。A. 10. 1安装要求安全：220V供电，严禁带电作业，须持证工作。安装要求：智能筒灯射灯为吸顶安装，开孔尺寸为直径75mm。A. 10.2

13、安装方法安装前请切断电源开孔：开孔尺寸为75mmL安装：将产品两端弹簧卡扣垂直，装入孔中通电：接通电源即可使用双轨电动开箭窗 帘盒预留最小尺寸A. 11窗帘电机类设备1）电源要求确定窗帘电机供电方式:接线，需在窗帘盒任意一端预留一组电源线。插座供电，需在窗帘 盒任意一端墙壁预留插座，插座离窗帘盒顶部为50cmo双轨电动胎帘窗帘盒预留最小尺寸错开电机导轨,在窗帘盒上方赭-J2）窗帘盒要求宽度要求：单直轨窗帘盒宽度不小于15cm,双直轨窗帘盒宽度不小于22cm。L形状单轨窗帘盒宽度不小于20cm,双轨窗帘盒宽度不小于30cmo其他要求：窗帘轨道需安装在原顶（混凝土）或厚度Z15m的实木底板上，不可

14、直接安装在 石膏板上。3）导轨组装要求打开轨道包装，将包装平铺在地面上，以免组装轨道时划伤地面将安装支架均匀的固定在轨道上面，第一米配两个支架，之后每增加一米加一个支架，以 此类推（不足一米按一米算）扣上末端挂钩，双开轨道头尾各一个，单开轨道扣在电源预留那一端根据窗帘盒的宽度确定轨道安装的位置，要求轨道不倾斜、左右距离一致；要求支架固定在水平直线上；每个安装支架上都要打2个螺丝钉，且螺丝钉的规格、颜色一致手拉吊臂，确认轨道运行顺畅。注：在安装一根轨道的情况下，请跟客户沟通好安装位置，避免客户后期加手动轨道或者纱窗帘电机是通过卡扣直接卡在导轨上，电机可左装也可右装。6）资质要求资质要求：220V

15、供电，严禁带电作业，须持证工作；如果有登高作业，必须持有登高证。涉 及到电业安全工作规程中相关工作，电工带电作业应由两人及以上协调进行，其中一人 做监护人，严格按照电业安全工作规程操作。发生高空作业时：安装技术人员必须使用安全帽、安全绳、安全带，并随时检查，发现不合 格的应禁止使用并立即更换；必须观察注意作业下方的人和物，不允许工具滑落；必须两人 及以上人员配合，至少是一人负责安装，一人及以上人员负责安全带和安全绳。A.11.2安装方法D拼接导轨取出导轨后将导轨“一”字型摆开，将皮带未连接部分的卡扣连接，拧开垫片螺丝拔出插销， 插入两端连接后插入插销，固定好垫片，将导轨中间连接部分的螺丝拧紧。（导轨的配件有挂钩*2、垫片*N、自攻螺钉*N；包装的拆开需要注意，配件是否齐整）两端连接推至中间拧紧螺钉二2）安装导轨将导轨固定片扣在导轨上，导轨紧贴吊顶，调整好位置（左右距离相同，前后距离适中）， 将固定片用螺丝固定在吊顶上，确保安装牢固，窗帘轨道不能脱落。3）安装电机（电机须安装在预留电源侧）A.检查拨头锁杆是否在图示位置，如果拨头锁杆在图示右侧，请先拉动锁头拨杆的同时拨 向左侧；B.电机插入主传动箱；C.拨动拨头锁杆至右侧，直到拨头锁杆杆头掉进右侧限位孔为止O4）连接电源若有预留插座，将插头插入插座即可，未预留插座，将插头剪下，零火线与预留电源连接。（确保在断电情况下操作）
