第4节 欧姆定律在串、并联电路中的应用.docx

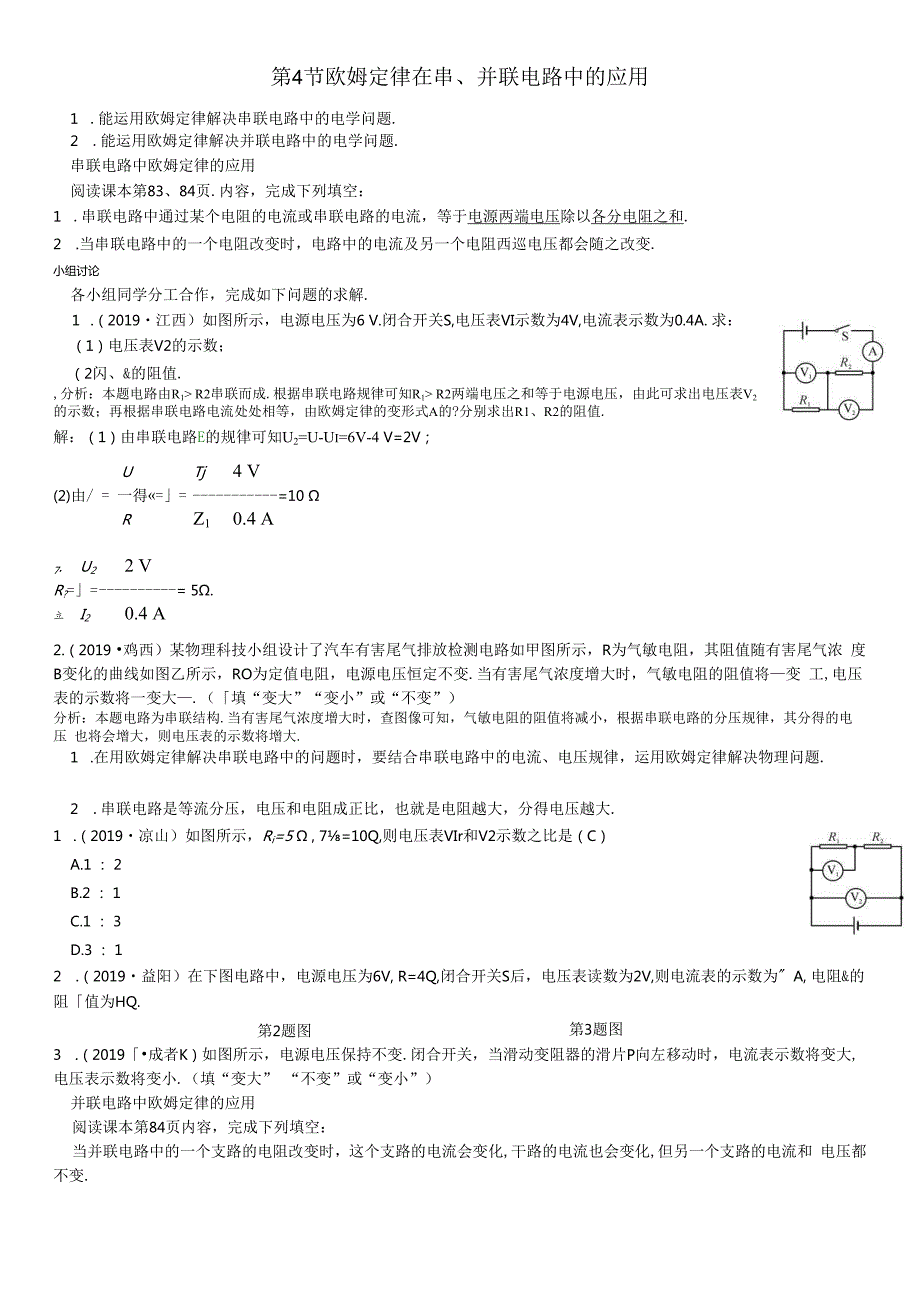

1、第4节欧姆定律在串、并联电路中的应用1 .能运用欧姆定律解决串联电路中的电学问题.2 .能运用欧姆定律解决并联电路中的电学问题.串联电路中欧姆定律的应用阅读课本第83、84页.内容，完成下列填空：1 .串联电路中通过某个电阻的电流或串联电路的电流，等于电源两端电压除以各分电阻之和.2 .当串联电路中的一个电阻改变时，电路中的电流及另一个电阻西巡电压都会随之改变.小组讨论各小组同学分工合作，完成如下问题的求解.1 .（2019江西）如图所示，电源电压为6 V.闭合开关S,电压表VI示数为4V,电流表示数为0.4A. 求：（1）电压表V2的示数；（2闪、&的阻值.,分析：本题电路由R1 R2串联而

2、成.根据串联电路规律可知R1 R2两端电压之和等于电源电压，由此可求出电压表V2 的示数；再根据串联电路电流处处相等，由欧姆定律的变形式A的?分别求出R1、R2的阻值.解：（1）由串联电路E的规律可知U2=U-Ui=6V-4 V=2V；UTj4 V(2)由/ = 一得=10 RZ10.4 A7.U22 VR?= 5.立I20.4 A2.（2019 鸡西）某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓 度B变化的曲线如图乙所示，RO为定值电阻，电源电压恒定不变.当有害尾气浓度增大时，气敏电阻的阻值将变 工,电压表的示数将一变大.（填“变大”“变小”或“不

3、变”）分析：本题电路为串联结构.当有害尾气浓度增大时，查图像可知，气敏电阻的阻值将减小，根据串联电路的分压规律，其分得的电压 也将会增大，则电压表的示数将增大.1 .在用欧姆定律解决串联电路中的问题时，要结合串联电路中的电流、电压规律，运用欧姆定律解决物理问题.2 .串联电路是等流分压，电压和电阻成正比，也就是电阻越大，分得电压越大.1 .（2019凉山）如图所示，Ri=5 , 7=10Q,则电压表VIr和V2示数之比是（C）A.1 ： 2B.2 ： 1C.1 ： 3D.3 ： 12 .（2019益阳）在下图电路中，电源电压为6V, R=4Q,闭合开关S后，电压表读数为2V,则电流表的示数为

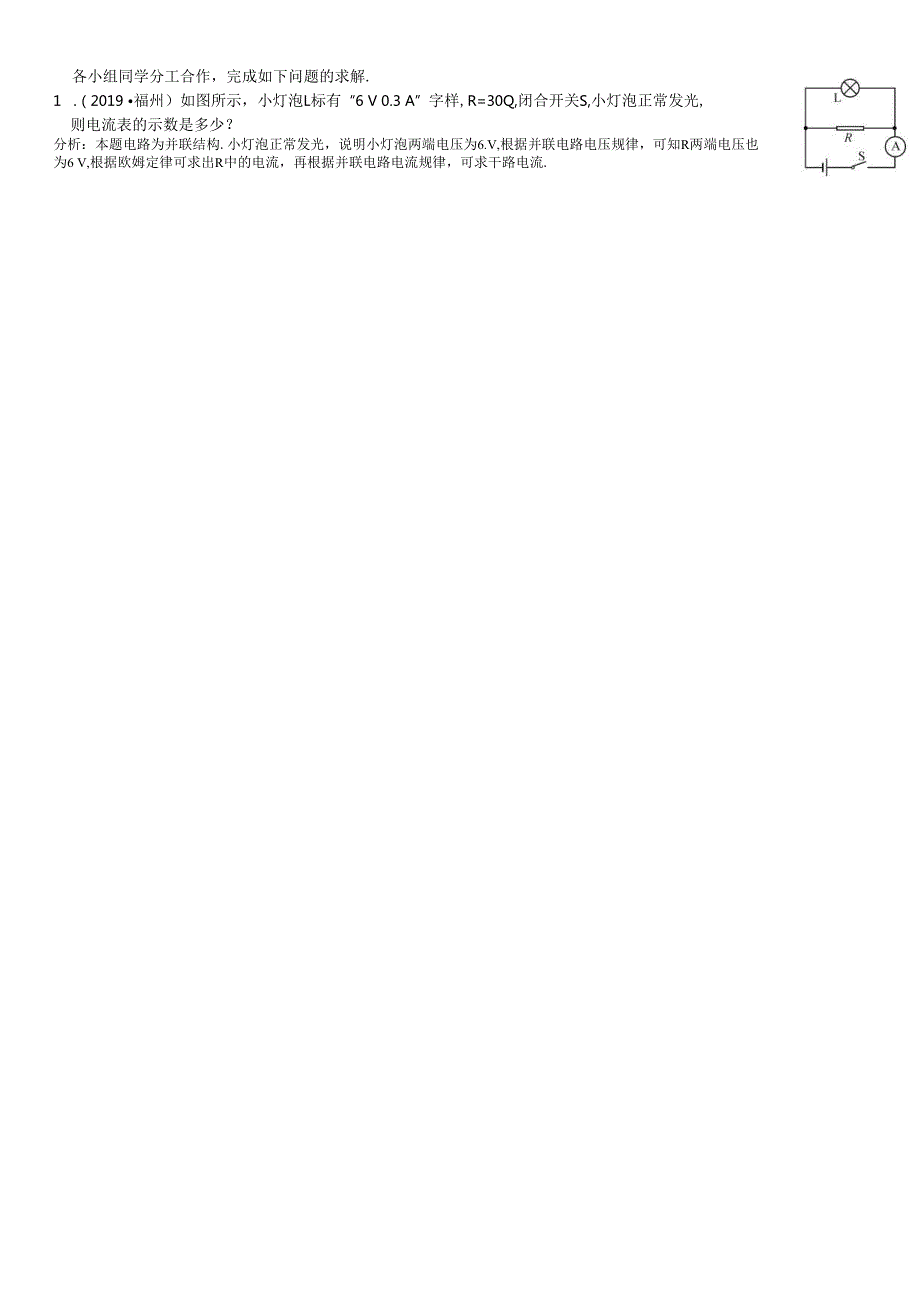

4、A, 电阻&的阻值为HQ.第2题图第3题图3 .（2019成者K）如图所示，电源电压保持不变.闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将变大, 电压表示数将变小.（填“变大” “不变”或“变小”）并联电路中欧姆定律的应用阅读课本第84页内容，完成下列填空：当并联电路中的一个支路的电阻改变时，这个支路的电流会变化,干路的电流也会变化,但另一个支路的电流和 电压都不变.各小组同学分工合作，完成如下问题的求解.1 .（2019 福州）如图所示，小灯泡L标有“6 V 0.3 A”字样,R=30Q,闭合开关S,小灯泡正常发光,则电流表的示数是多少？分析：本题电路为并联结构.小灯泡正常发光，说

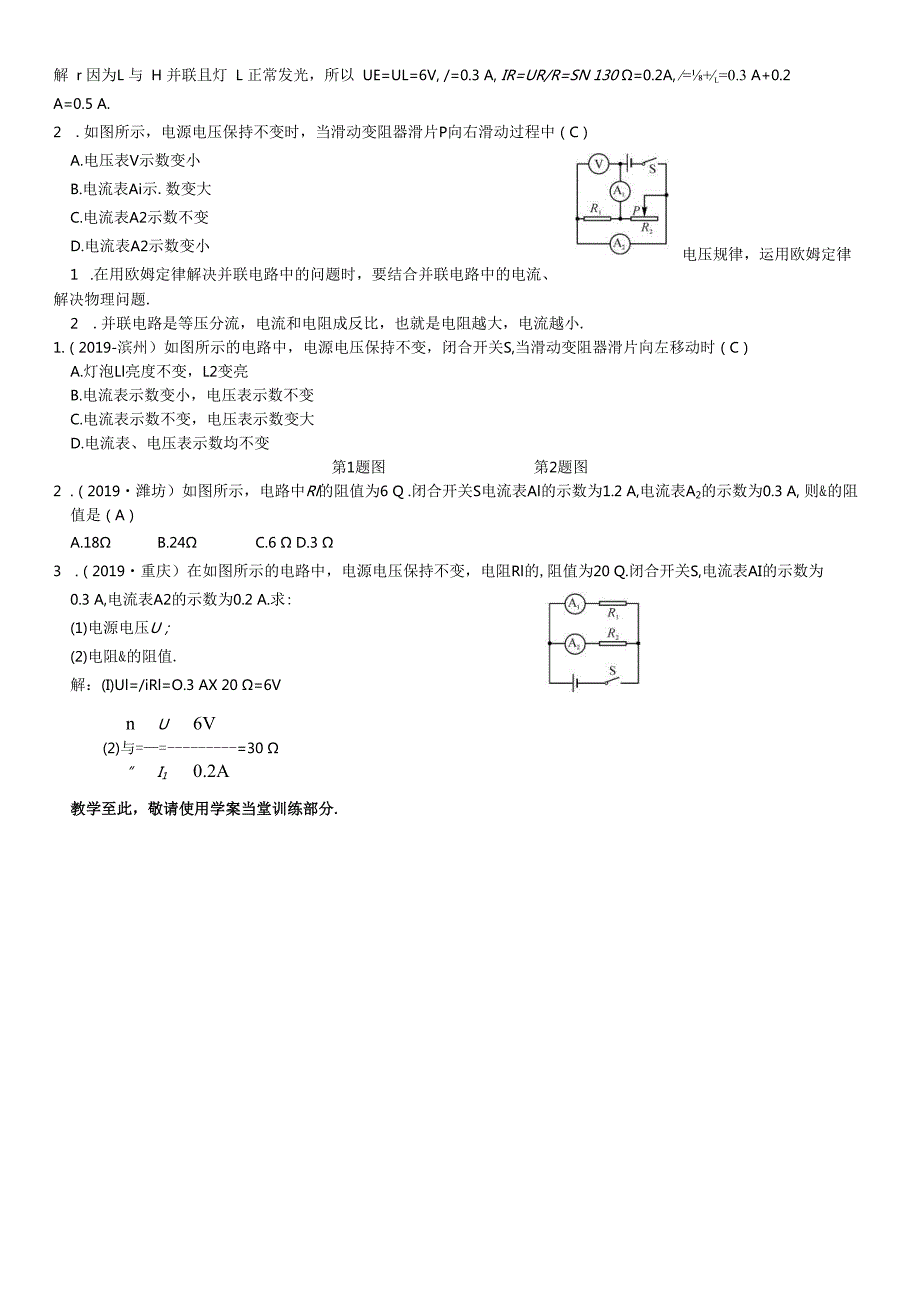

5、明小灯泡两端电压为6.V,根据并联电路电压规律，可知R两端电压也为6 V,根据欧姆定律可求出R中的电流，再根据并联电路电流规律，可求干路电流.解 r 因为L 与 H 并联且灯 L 正常发光，所以 UE=UL=6V, /=0.3 A, IR=UR/R=SN 130 =0.2A, =+l=0.3 A+0.2A=0.5 A.2 .如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中（C）电压规律，运用欧姆定律A.电压表V示数变小B.电流表Ai示.数变大C.电流表A2示数不变D.电流表A2示数变小1 .在用欧姆定律解决并联电路中的问题时，要结合并联电路中的电流、解决物理问题.2 .并联电路是

6、等压分流，电流和电阻成反比，也就是电阻越大，电流越小.1.（2019-滨州）如图所示的电路中，电源电压保持不变，闭合开关S,当滑动变阻器滑片向左移动时（C）A.灯泡Ll亮度不变，L2变亮B.电流表示数变小，电压表示数不变C.电流表示数不变，电压表示数变大D.电流表、电压表示数均不变第1题图第2题图2 .（2019潍坊）如图所示，电路中Rl的阻值为6 Q .闭合开关S电流表Al的示数为1.2 A,电流表A2的示数为0.3 A, 则&的阻值是（A）A.18B.24C.6 D.3 3 .（2019重庆）在如图所示的电路中，电源电压保持不变，电阻Rl的,阻值为20 Q.闭合开关S,电流表AI的示数为0.3 A,电流表A2的示数为0.2 A.求:(1)电源电压U；(2)电阻&的阻值.解：(I)Ul=/iRl=O.3 AX 20 =6VnU6V(2)与=30 ”I10.2A教学至此，敬请使用学案当堂训练部分.
