1、SZH-2B周波继电器（SQP-1B/II欠频率继电器）使用说明书目录一、概述1 .用途2 .型号意义二、正常使用条件1三、主要技术参数I四、结构与工作原理2五、整定方i6七、注意事项9八、质量保证9九、Vr货尸i三【：9十、f机Jtf1.-.9I一、试脸方法9一、概述:产品为数字式原理.产品使用的中规模集成电路全部采川性能稳定的进口CMOS腓件.刈信精度高、桧定度高、性能稳定.一轮频率整定值、具有低电压闭锁、滑整（FT）闭锁。1 .用途1.1 1按电网短率自动切除部分用户负荷：1.2 在互联系统中按购率自动解列：1.3 为确保大型汽轮发电机组的安全或Hi要用户供电，在电网频率下降时，使发电机

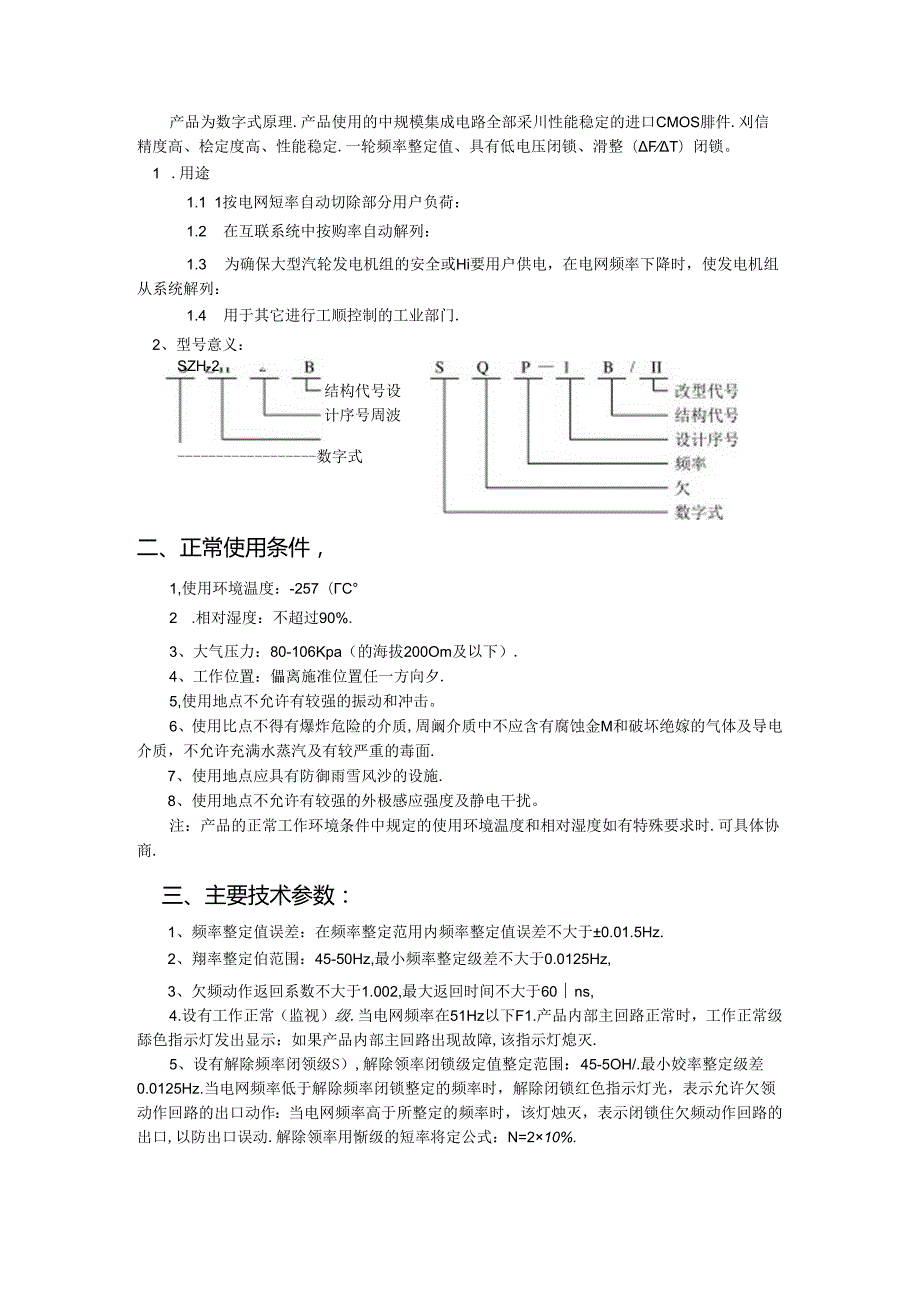

2、组从系统解列：1.4 用于其它进行工顺控制的工业部门.SZH-22、型号意义：结构代号设计序号周波数字式二、正常使用条件，1,使用环境温度：-257（C2 .相对湿度：不超过90%.3、大气压力：80-106Kpa（的海拔200Om及以下）.4、工作位置：儡离施准位置任一方向夕.5,使用地点不允许有较强的振动和冲击。6、使用比点不得有爆炸危险的介质,周阚介质中不应含有腐蚀金M和破坏绝嫁的气体及导电介质，不允许充满水蒸汽及有较严重的毒面.7、使用地点应具有防御雨雪风沙的设施.8、使用地点不允许有较强的外极感应强度及静电干扰。注：产品的正常工作环境条件中规定的使用环境温度和相对湿度如有特殊要求时.
3、可具体协商.三、主要技术参数：1、频率整定值误差：在频率整定范用内频率整定值误差不大于0.01.5Hz.2、翔率整定伯范围：45-50Hz,最小频率整定级差不大于0.0125Hz,3、欠频动作返回系数不大于1.002,最大返回时间不大于60ns,4.设有工作正常（监视）级.当电网频率在51Hz以下F1.产品内部主回路正常时，工作正常级舔色指示灯发出显示：如果产品内部主回路出现故障,该指示灯熄灭.5、设有解除频率闭领级S）,解除领率闭锁级定值整定范围：45-5OH/.最小姣率整定级差0.0125Hz.当电网频率低于解除频率闭锁整定的频率时，解除闭锁红色指示灯光，表示允许欠领动作回路的出口动作：当
4、电网频率高于所整定的频率时，该灯烛灭，表示闭锁住欠频动作回路的出口,以防出口误动.解除领率用惭级的短率将定公式：N=210%.式中G为斛除频率（Ii锁级的整定期率.N为产品内数字电路脉冲个数同时也是线路板上环形开关整定值,在线路板上采用三位环形开关进行整定.6 .设书一个(-轮)欠领动作级(f0),欠频动作频率整定公式为N=2XM)Sff).式中Ib为欠频动作整定频率，N为产品内数字电路脉冲个数同时也是产品面板上三位指轮开关整定俏.欠频动作出口有两对动合触点.堤对触点容量为出流22OV3OW。7 .欠频动作回路带有延时.砥时电路为脉冲记数方式,整定池楸：0.01S99.99S,整定级0.0IS
5、当fn大于49H/.延时误差小5%,用户按照需要在产品线路板上通过四位环形开关进行整定。8 .设有AUA1.(滑差)闭Wi电路，整定范树：1131.S,整定公式：A31.=K0.IS,0.2S0.4S、0.8S,在线跳板上采用一个八位开关进行选定，K(HzS根据电网情况确定.9 .产品交流由H阍入端工作范围为:6072OV,额定电压为100Y.55Y以下自动闭锁装巴t1.1.11.10 .产品内部有6V、12Y、21V,直流稳压电源，由输入电压信号整流卷压得到.正常功耗不大4VR12 .内部设有低翔试蛤信号，运行中可以通过面板上的手动开关对产品进行传动试照试验前先解开屏上切负荷回路压板，以防
6、误切负荷.13 .产品设有中央信号触点,触点容演为DC220W30%当产品主回路出现故障、解除频率闭锁侬出现故障、欠频动作回路出现故障以及出现/1(ZttJS)闭锁情况时，通过中央信号触点报警.14 .不受电网各次谐波的影响.15 .抗干扰性符合GB6162-85静态维电器及保护装置的电气干扰试验。16 .绝缘耐压：交流输入回路及动作触点对地承受工频电压2KY一分钟试验.四、结构与工作原理1 .该产品的外形尺寸与BDZTB型晶体低周率维电器相同，安装方式为凸出式，结构形式为非插入式,接线方式为后接线重量1.3Kg.2 .外形尺寸及开孔尺寸-2-外形尺寸开孔尺寸1100.3EQN=2IO*fe图
7、1外形尺寸及开孔尺寸图3 .面板示意图SZH-2B周波继电器（SQP-IBZII欠频率维电器）工作解除欠频正常Hiift动作OOO图2.面板示意图O-100VC25C269IOI1.1213141516图3背后决子接线图端子功能：8.16：交流100V电源输入端：2.1（）：4、12：两对欠短动作出口（动合）触点（两对动合触点同时动作）.每对触点容hiDC22（X）V30W:7、中央信号触点,正常运行时断开，产品动作或出现异常情况时闭合，井向中央捽制室发出信号，触点容ftDC22OOV3OW:6：接地端：C25、C26两个电容起抗干扰作用，安装在产品底座上，电容值为0.1做法2KV.5.工作原
8、理中央51Hzk（绿灯）图4工作原理框图输入的交流电压信号经过变压器降压后路供频率测量网路测显物率使用,i路供直流枪压电源及低电压闭锁使用.频率测状回路能鲂精确测地出交流电压信号周期值的变化量，计数电路将交流信号等个周期值转变为晶体振荡器产生的时钟脓冲个数，并能实现交流信号毋个周期精谄测量一次。工作正常级、解除频率闭钺级和欠频动作缎分别设有不同的频率整定值，工作正常级的频率值选定在51H当烦率刈小回路避；低IT1.Hz时，工作正常级监视W范在正常运行状态下,该灯总是处于动作状态.解除频率闭锁级必须大于欠领动作级的定位,两者间隔不小0.2Hz（f,-feO.2Hz）,当交流电源频率低解除频率闭锁
9、级定值时,才允许欠领动作级出口维电器动作.该指旗的目的是防止欠频动作拨损坏迨成产品误动作。解除频率闭桢级和欠颇动作级均可按需要整定.解除物率闭短级、欠频动作级、工作正常级三个,1路的J1.作朦理相同,当频率测显1可路测出的交流电压周期大于某回路的整定值时，该回路即有动作信号输出。欠频动作级带有延时（0.01S-99.99S）,当电源频率低于欠频动作级整定频率H.到达证时时间后,产品出口动作.ft（滑差）闭锁仲1路工作过程产品的/Zit闭锁回路整定公式为：IfrfnIt=KOfcZS）,图5中的曲线1为产品整定的Kffi曲畿，K值应根据系统情况确定，1：在频率卜降过程中自f,起至f“止经过的时间
10、t经公式计算后在产品内部线路板上通过开关选择.当系统发生故障造成功率缺额致使频率下降时,减率变化曲线如图5中曲税2,产品自动减我使频率恢虹正常；当系统发生故除造成负荷反馈时，频率变化曲战如图5中曲线3,此时产品自动用Wi并发出中央信号防止误切负苛.图S（滑差）闭钺回路工作过程f/（滑差）闭锁网路能起到以下作用：（1）对负荷反馈效应与功率决额造成的裂故状态下的频率下降具有良好的选择性.（2）防止母线电压互垓器二次（W回跖接触不良,迨成产晶输入瑞电压断断货续引起的误动.（3）防止输入电压相位接连突变（如TH岛压保险时地闪络、短路故障、冲击负荷等引起的母戏电压相位突变）引起的产品误动作。（4）防止
11、产品内部清零脓冲回路，计数回路等元件损坏引起产品误动作。-5-（5）防止负荷反馈效应引起产品误动作.系统枪定情况下产品处于静态，为试骁整机动作情况，产品内部设彳F低频振荡信号，面板上设有试验开关，当开关放到试脸位置时，整个产品进行传动试般在身至出口触点动作，试验前必需解开减就回路压板低电压用锁定值为55V.直流电源内郃设存电源切换I可路.当电源电压低于85V时,电路内部密封继电器切换变压器抽头以调节电源电压，程定内部电路使产品正常工作。五、整定方法产品在使用前需整定四个开关a、欠频动作级频率定值f1:b,耨除顿率闭锁级定（ftf1:c,t定值：d、欠频动作级延时时间I注意：在断电的情况下整定上
12、述开关.I、欠频动作级频率定位f“整定产品面板上装彳i欠频动作级频率定值E,整定开关，开关右侧印有公式N=2107f0.式中R代表欠频动作拨频率走侑，N表示调整开关的数值。表1给出了常用的N值，N值只取整数部分,小数点后的数值舍去.表1f,(IiZ)19.519.018.718.518.418.017.517.016.5NI(MO10811106112311321166421042551301由表1可见,N的千位数均为%为使面板的单起见,在产品内部预先将千为位数固定，数字式按腿开关只需要推定后三位数即可.例1:f1.=49.OHZ,代入整定公式,则=2X10749.0=4081.633数字式按
13、键开关调整为081.2 .解除频率闭锁级定值。整定：产品的机芯一侧装有一块屏蔽罩,符屏蔽罩两恻的螺钉取下便可打开屏蔽罩露出线路板,线路板上有三个并列焊装在一起的环形拨码开关（见线路板示意图.解除粉率闭锁级f,的整定H噂方法和欠频动作级是相同的.计篇公式为N=2X1.OTf式中口表示解除频率闭钺级的定值，N表示环形拨码开关调整数值，例2：解除频率闭锁级定假为49.8Hz.代入N=2X10f,.N=4O5679.取整数N=4056.Fft数4在产品内部已固定,则环形拨码开关只需要谢整：位数即可,本例为056.注意：线跖板上个、十、百为的顺序是相反的，实际调整为百位-6-调整环行拨码开关时，用小型改
14、徒把开关上的漪头指到相应的&f*（。滑差闭锁(4t)整定开关ONSA2BM4BM5BM6个十百位位位BM10BM9BM11位一个位十分一位百分位BM7BM4BM&解除频率闭镇级fj整定开关图6BM7-BMIO欠频动作延时整定开关线路板示遨图3 .确定产品的K(HzZS)值曲线,ZSt定值整定：在前面工作原理叙述中讲述了心的工作过程,下面的整定工作即可确定图5中的曲线1.也就是产品的K(HZ/S)值曲线.根据公式AfZkt-I6-f1It=K1.kS)需要确定三个值：3、。、K,经过计算后ft.例3：f尸492HZ,ftM9.0HZ,K根据系统情况取5HzS,则t=Ifj-ft.IK=0.O1.
15、三)表2列出了【选择开关与时间对应表农2t开关冏整数值I2345678t对应时间(三)().010.020.040.080.10.20.40.8t开关在线路板上(见图6)，上例中的，应将开关的第3位朝“ON”方向拨动即为0.04S.城路板上(选择开关SA2朝ON”方向拨动后表示按通，反之表示断开,使用时只允许且必需接通一档,绝对不许两个及两个以上的档位同时接通.以免损坏集成电路.例4：fj=48.2Hz,f0=48Hz,K=3Hz/St=Ifj-fbI,K=0.066(三)表2中没有0.066S.为保证K=3HzS,可以考虑将Cj选-7一为48.3Hz.这样经过计算At=闭Wi级正常.误差土
16、0.015H111.3.3 1.3欠频动作级测试在3.1.2测试的基础上,不要按动“复位”键,按动“任意”W.按照周波继电器的。定伯(例如49也)，按动FPZ-I的数字键，送满五位数4900(),再按一次“任意”谡，此时维电涔面板上的“欠频动作”红灯亮，如不亮,再按几次单降键，直到该红灯亮，同时FPZT后面的好鸣零发出报瞽声,表示继电器出口触点接通.按动“复位”便.使FPZ-I复位，拄鸣器停止发出声音，用万用表或或自制蜂鸣器接到周波继电器中央信号触点，在“欠领动作”灯亮的情况下该触点接通。按动券电器面板上“发归”按钮,该触点断开，同时“欠领动作”红灯灭.11.3.4 周波维电器滑i(AUAt)
17、闭锁试验首先核对用波维电器的K71XZD非示整定,Km即为闷波继电器的滑差定值曲线：Kzo=Pt=fi-)t(Hz/S).FPZ-I测砧仪送出的频率起使始值为50.003忆终止频率为值应低于冏波维电器欠领1动作值0.2Hz.FPZ-I测收仪送出的滑岑也1)为两种不同的例a.当FPZ-I测收仪送出油差信号为4fZU=1.3KZD时.重处S次试您周波缗电器均应可索闭锁.出1.1.的不动作.面板上三个指示灯均灭.b.当FPZ-I测显仪送出清型信号为Afgt=OZZKm削明复5次试验，周波继电器均应可靠动作。11.321滑差(A17Z1.试脸操作方法仍按图7接线.先制ITZ-1更位二a.闭锁试验第一步
18、按动“滑差”谜，FPZ-I显示50.000.此时显示为频率起始值；第二步：按动“滑差”fitFPZ-I显示dF,然后按动数假键，送入滑差(ft)定值.整数为两位，小数为一位,送满三位数.例如：KZD=5(Hz/S).则应该送入t=1.3K7i=6.5(H7，S),按动数位键065,则FPZ-I显示065.第三步：按动“滑差”凝，FPZT显示45.00(XHz).该数值为终止频率做应修改为(fo-0.2)Hz.例如：fn为49Hz,则应该修改为49-02=48.8Hz按动数值键送入48OUO(送满5位数人第四步：按动“滑差”键,FPZ-I开始由50HZ下降到d02)H用留5秒神后,仪器自动回到
19、50.00OHZ在第四步操作后,周波维电器先闭钺，过S杪钟后,FPZ-I返回到50Hz,周波绢电器自动解除闭锁,绿灯亮.b.动作试验第,步；按动“沿差”键，FPZ-I显示50.000.此时显示为频率起始慎：第二步：按动“滑差”fibFPZ-I显示dF.然后按动数值键，送入滑差(ft)定值.整数为两位,小数为一位,送满三位数.例如：KzO=5(Hz/S),则应该送入f?&=0.7K7D=3.5(H5),按动数值键035,则FPZ1显示035.第三步：如果你没有按“笈位”键，FPZ-I仍然显示刚才显示的30.2)HZ定伯.例如48.800.无需再修改,如果你按动过“复位”键,则按照1.1.321a
20、中第一步再操作一剂。第四步：按动“沿差”键,FPZ-I开始出50HZ下降到(fD-02)H乙停留5秒钟后,仪器自动三I到50.000Hz.第四步操作后，周波继电器三个灯均亮，出口动作，过5杪钟后，FPZ-I返回到50Hz,按动周波维电器发归按钮.“欠频动作”灯火。11.3.3 周波维电潺欠版动作延时及返回时间试腌仍按图7接线,FPZf位”,周波继电器“狂归”.将周波继电器欠频动作延时调整到用户需要的刻度值，第一步：按动“测时”键，然后输入周波维电器的欠频动作型定值fD,例如49Hz,按动数值ti1.49U(X).送满五位数.第二步：按动“冽时”键,FPZ-1显示(fo+().2)HZ的数伯,例如49.200Hz,此时周波继电器中间红灯亮,表示已解除(频率)闭队第三步：按动“测时”键，PPZ-I开始显示延时过程，最后停止在某一数值,此数值即为欠颜动作廷时,单位为亮秒(ms).同时FpZ-I蜂鸣潜报警.表示延时时间到.出I1.触点闭合.第四步：按动“测时”谜，FPZ-I显示出周波维电器的返回时间，11.3.4 低电压用俄试脸11仍按图7接练将FPZ-I冽试仪的输出电压调整到55V及我以下时,曳狂11.3.1.3试验,周波维电器“欠频动作”灯不亮，出口不动作。
