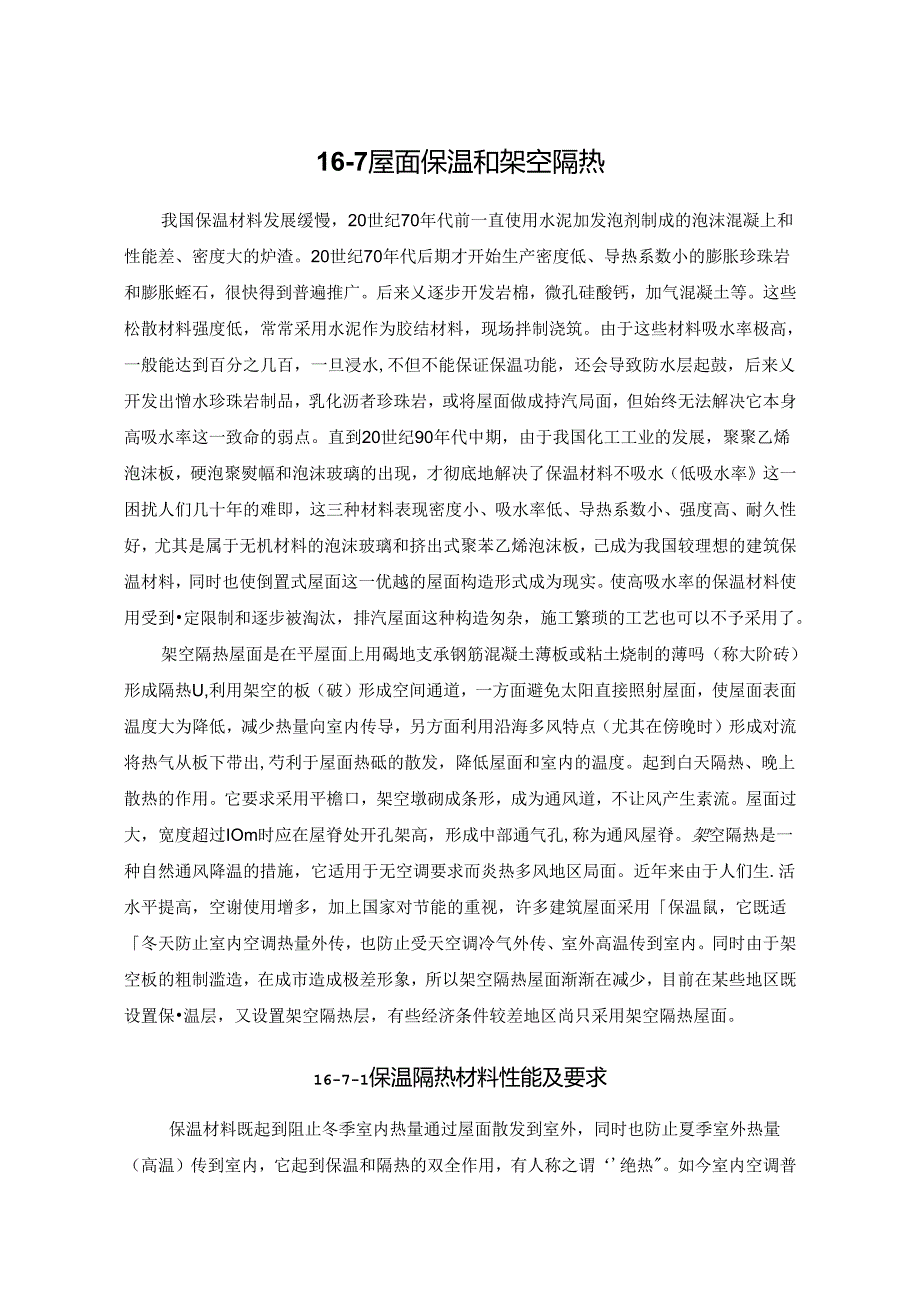

1、16-7屋面保温和架空隔热我国保温材料发展缓慢，20世纪70年代前一直使用水泥加发泡剂制成的泡沫混凝上和性能差、密度大的炉渣。20世纪70年代后期才开始生产密度低、导热系数小的膨胀珍珠岩和膨胀蛭石，很快得到普遍推广。后来乂逐步开发岩棉，微孔硅酸钙，加气混凝土等。这些松散材料强度低，常常采用水泥作为胶结材料，现场拌制浇筑。由于这些材料吸水率极高，一般能达到百分之几百，一旦浸水,不但不能保证保温功能，还会导致防水层起鼓，后来乂开发出憎水珍珠岩制品，乳化沥者珍珠岩，或将屋面做成持汽局面，但始终无法解决它本身高吸水率这一致命的弱点。直到20世纪90年代中期，由于我国化工工业的发展，聚聚乙烯泡沫板，硬泡
2、聚熨幅和泡沫玻璃的出现，才彻底地解决了保温材料不吸水（低吸水率这一困扰人们几十年的难即，这三种材料表现密度小、吸水率低、导热系数小、强度高、耐久性好，尤其是属于无机材料的泡沫玻璃和挤出式聚苯乙烯泡沫板，己成为我国较理想的建筑保温材料，同时也使倒置式屋面这一优越的屋面构造形式成为现实。使高吸水率的保温材料使用受到定限制和逐步被淘汰，排汽屋面这种构造匆杂，施工繁琐的工艺也可以不予采用了。架空隔热屋面是在平屋面上用碣地支承钢筋混凝土薄板或粘土烧制的薄吗（称大阶砖）形成隔热U,利用架空的板（破）形成空间通道，一方面避免太阳直接照射屋面，使屋面表面温度大为降低，减少热量向室内传导，另方面利用沿海多风特点
3、尤其在傍晚时）形成对流将热气从板下带出,芍利于屋面热砥的散发，降低屋面和室内的温度。起到白天隔热、晚上散热的作用。它要求采用平檐口，架空墩砌成条形，成为通风道，不让风产生素流。屋面过大，宽度超过IOm时应在屋脊处开孔架高，形成中部通气孔,称为通风屋脊。架空隔热是一种自然通风降温的措施，它适用于无空调要求而炎热多风地区局面。近年来由于人们生.活水平提高，空谢使用增多，加上国家对节能的重视，许多建筑屋面采用保温鼠，它既适冬天防止室内空调热量外传，也防止受天空调冷气外传、室外高温传到室内。同时由于架空板的粗制滥造，在成市造成极差形象，所以架空隔热屋面渐渐在减少，目前在某些地区既设置保温层，又设置架

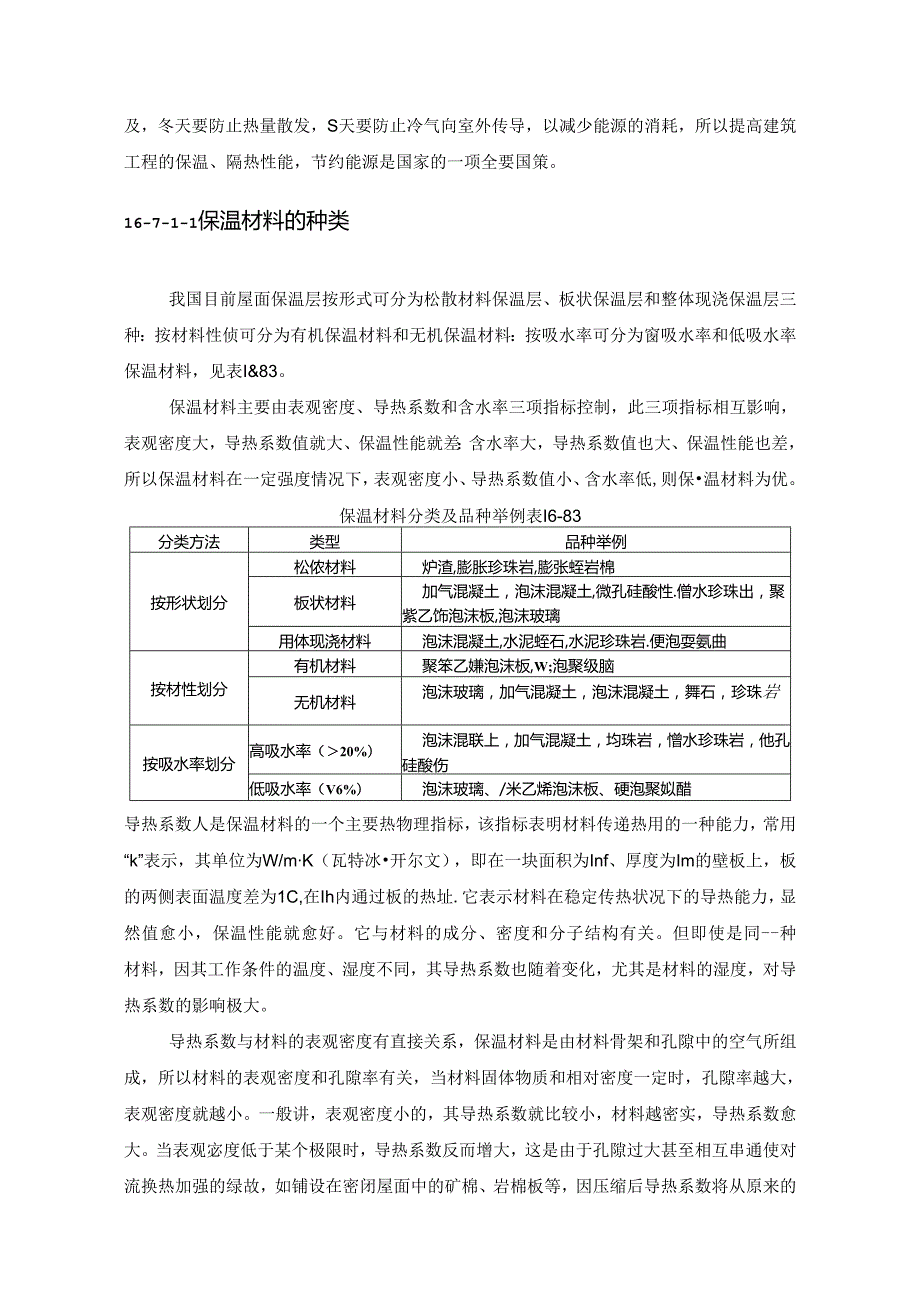

4、空隔热层，有些经济条件较差地区尚只采用架空隔热屋面。16-7-1保温隔热材料性能及要求保温材料既起到阻止冬季室内热量通过屋面散发到室外，同时也防止夏季室外热量（高温）传到室内，它起到保温和隔热的双全作用，有人称之谓绝热。如今室内空调普及，冬天要防止热量散发，S天要防止冷气向室外传导，以减少能源的消耗，所以提高建筑工程的保温、隔热性能，节约能源是国家的一项全要国策。16-7-1-1保温材料的种类我国目前屋面保温层按形式可分为松散材料保温层、板状保温层和整体现浇保温层三种：按材料性侦可分为有机保温材料和无机保温材料：按吸水率可分为窗吸水率和低吸水率保温材料，见表I&83。保温材料主要由表观密度、导
5、热系数和含水率三项指标控制，此三项指标相互影响，表观密度大，导热系数值就大、保温性能就差：含水率大，导热系数值也大、保温性能也差，所以保温材料在一定强度情况下，表观密度小、导热系数值小、含水率低,则保温材料为优。保温材料分类及品种举例表I6-83分类方法类型品种举例按形状划分松侬材料炉渣,膨胀珍珠岩,膨张蛭岩棉板状材料加气混凝土，泡沫混凝土,微孔硅酸性.僧水珍珠出，聚紫乙饰泡沫板,泡沫玻璃用体现浇材料泡沫混凝土,水泥蛭石,水泥珍珠岩.便泡耍氨曲按材性划分有机材料聚笨乙嫌泡沫板,W;泡聚级脑无机材料泡沫玻璃，加气混凝土，泡沫混凝土，舞石，珍珠岩按吸水率划分高吸水率（20%）泡沫混联上，加气混凝土
6、均珠岩，憎水珍珠岩，他孔硅酸伤低吸水率（V6%）泡沫玻璃、/米乙烯泡沫板、硬泡聚姒醋导热系数人是保温材料的一个主要热物理指标，该指标表明材料传递热用的一种能力，常用“k”表示，其单位为W/mK（瓦特冰开尔文），即在一块面积为Inf、厚度为Im的壁板上，板的两侧表面温度差为1C,在Ih内通过板的热址.它表示材料在稳定传热状况下的导热能力，显然值愈小，保温性能就愈好。它与材料的成分、密度和分子结构有关。但即使是同-种材料，因其工作条件的温度、湿度不同，其导热系数也随着变化，尤其是材料的湿度，对导热系数的影响极大。导热系数与材料的表观密度有直接关系，保温材料是由材料骨架和孔隙中的空气所组成，所以材

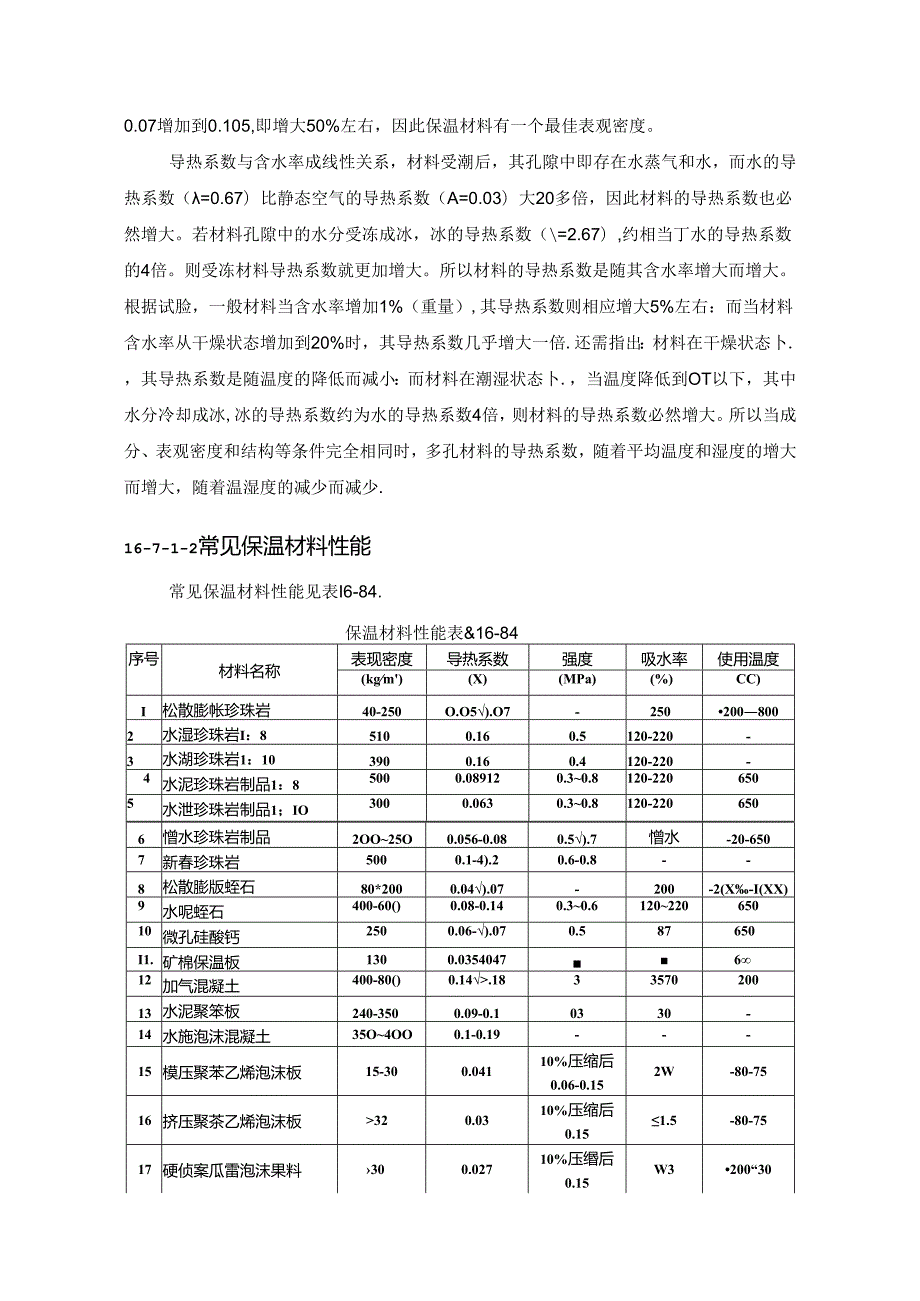

7、料的表观密度和孔隙率有关，当材料固体物质和相对密度一定时，孔隙率越大，表观密度就越小。一般讲，表观密度小的，其导热系数就比较小，材料越密实，导热系数愈大。当表观宓度低于某个极限时，导热系数反而增大，这是由于孔隙过大甚至相互串通使对流换热加强的绿故，如铺设在密闭屋面中的矿棉、岩棉板等，因压缩后导热系数将从原来的0.07增加到0.105,即增大50%左右，因此保温材料有一个最佳表观密度。导热系数与含水率成线性关系，材料受潮后，其孔隙中即存在水蒸气和水，而水的导热系数（=0.67）比静态空气的导热系数（A=0.03）大20多倍，因此材料的导热系数也必然增大。若材料孔隙中的水分受冻成冰，冰的导热系数（
8、2.67）,约相当丁水的导热系数的4倍。则受冻材料导热系数就更加增大。所以材料的导热系数是随其含水率增大而增大。根据试脸，一般材料当含水率增加1%（重量）,其导热系数则相应增大5%左右：而当材料含水率从干燥状态增加到20%时，其导热系数几乎增大一倍.还需指出：材料在干燥状态卜.，其导热系数是随温度的降低而减小：而材料在潮湿状态卜.，当温度降低到OT以下，其中水分冷却成冰,冰的导热系数约为水的导热系数4倍，则材料的导热系数必然增大。所以当成分、表观密度和结构等条件完全相同时，多孔材料的导热系数，随着平均温度和湿度的增大而增大，随着温湿度的减少而减少.16-7-1-2常见保温材料性能常见保温材料
9、性能见表I6-84.保温材料性能表&16-84序号材料名称表现密度导热系数强度吸水率使用温度(kgm)(X)(MPa)(%)CC)I松散膨帐珍珠岩40-250O.O5).O7-2502008002水湿珍珠岩I：85100.160.5120-220-3水湖珍珠岩1：103900.160.4120-220-4水泥珍珠岩制品1：85000.089120.30.8120-2206505水泄珍珠岩制品1；IO3000.0630.30.8120-2206506憎水珍珠岩制品2OO25O0.056-0.080.5).7憎水-20-6507新春珍珠岩5000.1-4).20.6-0.8-8松散膨版蛭石80*2
10、000.04).07-200-2(X-I(XX)9水呢蛭石400-60()0.08-0.140.30.612022065010微孔硅酸钙2500.06-).070.587650I1.矿棉保温板1300.0354047612加气混凝土400-80()0.14.183357020013水泥聚笨板240-3500.09-0.10330-14水施泡沫混凝土35O4OO0.1-0.19-15模压聚苯乙烯泡沫板15-300.04110%压缩后0.06-0.152W-80-7516挤压聚茶乙烯泡沫板320.0310%压缩后0.151.5-80-7517硬侦案瓜雷泡沫果料300.02710%压缗后0.15W3
11、200“3018泡沫被瑞1500.068少0.40.5-200-500注：15-18项系独立闭孔、低吸水率材料.16-7-1-3保温材料的贮存保管1 .进场的保温材料应对密度、厚度、形状和强度进行检查，松散材料尚应进行粒径检杳，法工时还应检镀含水率是否符合设计要求。2 .保温材料储运保管时应分类堆放,防止混杂。并应采取防雨、防潮措施。块状保温板搬运时应轻放、防止损伤断裂、缺棱掉角，保证外形完整.16-7-1-4架空隔热制品的质要求1 .非上人屋面的潞上破强度等级不应低于MU7.5：上人局面的粘上破强度等级不应低于MUI0。2 .混凝土板的混凝土强度等级不应低C20,板内宜加放钢筋片.16-7-
12、2保温层构造及材料选用I.保温理面的构造见图1仪53,架空隔热屋面的构造见图16-54。保护层保温层防图16-53保温屋面构造（八）例汽式屋面构ifi；正跟式屋面构造防水层找平层保温层而汉瓦结构层2 .局面保温层应选用表观密度小、导热系数小，吸水率低和憎水性的保混材料,尤其在整体封闭式保温层和倒置式屋面必须选用吸水率低的保温材札3 .屋面保温材料的强度应满足搬运和施工要求，在屋面上只要求大于等于0.1MPa的抗压强度就可以满足.4 .保温材料含水率过大不能干燥或施工中浸水不能干燥时，应采取排汽屋面做法，排汽屋面做法谙参考16“有关规定。5 .保温乂的厚度应根据热工计克确定,但还应考虑自然状态下
13、保温材料含水率对保温性能降低的因素.16-7-3找平层与隔汽层施工1 .屋面结构层为现浇混凝上时，宜随捣随抹找平（可加水泥砂浆），结构层为装配式预制板时，应在板缝灌掺膨胀剂的C20细勺混凝土,然后铺抹水泥砂浆，找平层宜在砂浆收水后进行二次压光，表面应平整.2 .隔汽层可采用单层卷材或涂膜，卷材可采取空铺法，其搭接宽度不得小于70mm,搭接要严密：涂膜隔汽层，则应在板端处窗分格缝嵌填密封材料,采用沥青基防水涂利时，其耐热度应比室内或室外的最高温度高出2025C,隔汽层在屋面与墙面连接处应沿墙面向上连接铺设高出保温层上表面不得小于150mm。16-7-4松散材料保温层施工松散保温材料主要有膨张珍珠
14、岩、膨胀蛭石、工业炉渣等。工业炉渣由于堆积密度大、保温性能差，逐渐被新型保温材料所代替，而膨胀珍珠岩和膨胀捱石有其堆积密度小、保温性能高的优越性能，但当松铺施工时，一旦遇雨或浸入海工用水，则保温性能大大降低，且容易引起柔性防水层鼓泡破坏，所以在干燥少雨地区尚在应用，而在多雨地区已很少采用了。同时，松散保温材料施工时，较难控制厚薄匀质性和压实表观密度1,松散材料保温层应干燥，含水率不得超过设计规定，否则应采取干燥措施或排汽措施.3 .松散材料保温层应分层铺设，井适当压实，每层虚铺厚度不宜大于150mm；压实的程度与厚度应经试验确定：压实后不得直接在保温层上行车或堆放揖物.4 .保温层施工完成后，
15、应及时进行下道工序，抹找平层和防水层施工。雨季施工时，应采取遮盖措施,防止雨淋。5 .为J准确控制铺设的厚度,可在屋面上每隔Im摆放保温层厚度的木条作为厚度标准。6 .下雨和五级风以上不得铺设松散保温层。7 .铺抹找平层时，可在松散保温层上铺一层塑料薄膜等隔水物，以阻止砂浆中水分被吸收，造成砂浆缺水，强度降低，同时可避免保温层吸收砂浆中的水分而降低保温性能。16-7-5板状保温材料施工板状保温材料有水泥、沥青或有机材料作胶结料的膨胀珍珠岩、蛭石保温板、微孔硅酸优板、泡沫混凝土、加气混凝土和岩棉板、挤塑或模压聚茶乙烯泡沫板、发泡聚氨酯板、泡沫玻璃等。其中泡沫混凝土、加气混凝土等表观密度大、保if
16、1.性能较差。目前生产的有机或无机胶结料憎水性膨胀珍珠岩和沥吉作胶结料的膨胀珍珠岩、连石具有一定的憎水能力，吸水率在50%以下.聚茶乙烯泡沫板、泡沫玻璃和发泡聚氨酯吸水率低、表观密度小、保温性能好，应用越来越广泛.1 .铺设板状保温材料的基层应平整、干净、干燥。2 .板状保温材料不应破碎、缺枕掉角，铺设时遇有缺棱掉角破碎不齐的,应锯平拼接使用。3 .干铺板状保温材料，应紧靠基层表面，铺平、垫棺，分层铺设时，上下接缝应互相错开，接缝处应用同类材料碎屑填嵌饱满。4 .粘贴的板状保温材料，应铺砌平整、严实，分层铺设的接缝应错开，胶粘剂应视保温材料的材性选用，如热沥吉胶结料、冷沥青股结料、有机材料或水
17、泥砂浆等。板缝间或缺角处应用碎屑加胶料拌匀填补严密.16-7-6整体保温层施工整体保温层目前有水泥膨张珍珠岩、沥青膨胀珍珠岩及膨胀蟀石、硬泡聚氨酯等。现浇水泥膨胀珍珠岩、水泥膨胀蛭石无憎水性能，含水率很大，施工后水分很难蒸发，应做排汽屋面，而且水分排出过程很长，保温效果大大降低。而硬泡聚氨而施工时的平整度难以保证，施工工艺较爱杂，所以性能虽优，但全面推广尚有困难,1 .保温层的基层应平整、干净、干燥。2 .水泥膨胀珍珠岩、沥青膨胀珍珠岩、膨胀蛭石应采取人工搅拌，避免颗粒破碎。以水泥为胶结料时，应将水泥制成水泥浆后，边泼边拌均匀.3 .以热沥青作胶结料时，沥声加热温度不应高于240C,使用温度不
18、宜低于190C,膨胀珍珠岩、膨胀蛭石的预热温度宜为100I2OC拌合以色泽均匀一致、无沥青团为宜。4 .水泥膨胀珍珠岩、沥青膨胀珍珠岩、膨胀蛭石整体保温层，应拍卖抹平至设计厚度，虚铺厚度和压实厚度应根据试验确定。保温层铺设后应立即进行找平层施工。5 .硬泡聚氨赭保温乂的基必必须干燥，如有潮气，则泡孔大而不匀,强度降低。基层表面温度过低时，可先薄薄地涂一层甲组涂料，然后进行喷涂施工,否则易发生收缩.喷涂时要连续均匀。有雾、雨雪天和五级以上的天气，均不应进行馒泡聚氨酯现场施工。16-7-7架空隔热层施工1 .架空隔热屋面应在通风较好的平屋面建筑上采用，a季风量小的地区和通风差的建筑上适用效果不好，
19、尤其在高女儿墙情况下不宜采用，应采取其他隔热措施。寒冷地区也不宜采用，因为到冬天寒冷时也会降低局面温度，反而使军内降温。2 .架空的百度一般在1.(X)300mm,并要视屋面的宽度，坡度而定“如果尾面宽度超过IOm时，应设通风屋脊，以加强通风强度。3 .架空屋面的进风口应设在当地炎热季节最大频率风向的正压区，山风口设在负压区。4 .铺设架空板前，应清扫屋面上的落灰、杂物，以保证隔热层气流畅通，但操作时不得损伤已完成的防水层。5 .架空板支座底面的柔性防水层上应采取增设卷材或柔软材料的加强措施，以免损坏已完工的防水层。6 架空板的铺设应平整、稳固:缝隙宜采用水泥砂浆或水泥混合砂浆嵌填.7 .架空
20、隔热板距女儿墙不小于250mm,以利于通风，避免顶裂山墙。16-7-8质量要求和验收16-7-8-1质要求1 .保温层的厚度应符合设计要求，厚度儡差不得超过5%,其材料性能应符合标准要求。2 .保温层表面应平整，需粘贴的板状保温材料粘结要牢固。3 .保温层的含水率不得超过设计要求。4 .架空隔热制品应铺平垫稳，架空层中不得堵塞，架空板表面应平整,缝隙用水泥砂浆勾填密实。16-7-8-2保温层质检收保温层的质星首先是保温材料质量要介格，应符合设计要求，尤其是含水率要符合设计要求，这是根本的，是主控项目，低吸水率的保祖材料只要检查原材料是否合格就可以，吸水率高的保温材料，施工后，还应检查完工后防水
21、层的含水率，目前尚无现场直接测量含水率的仪器,所以必须挖取现场施工完成的保温层烘干检测。保温层除此之外，还应检验厚度是否符合设计要求和规范的要求。倒置式屋面采用卵而保护层时还要检验卵石铺搪均匀程度。见表16-85.保温层质量检验表16-85检6金项目要求检脆方法主控项目I.保温材料的堆枳密度或表现密度、导热系数以及板材的强度、吸水率必须符合设计要求检杳出厂合格证、质盘检监报告和现场抽样复验报告2.保温层的含水率必须符合设计要求检验现场抽样报告一般项目I.保温层的铺设（I）松散保温材料：分层铺设，压实适当.表面平整,找坡正确（2）板状保温材料：紧贴（靠）基层，铺平垫稳,拼维严密，找坡正确（3）整
22、体现浇保温层：揖合均匀，分层机!设.压实适当.表面平整,找坡正确观察检杳2.保潮层厚度的允许偏差松散保温材料和整体现浇保温层为+10%,-5%：板状保温材料为土5%,且不大于4mm用钢针捅入和尺盘检3.当倒汽式屋面保护层采用卵石铺压时卵石应分布均匀，卵石的短（Hom应符合设计要求观察检查和按堆积密度计算其质）量16-7-8-3架空隔热层面质检腺由于目前架空板粗制滥造、质量低劣，严重破坏成市兔观,故对架空隔热板的质量定为强制性条文（表6.86）o架空隔热屋面质量检验项目、要求和检骏方法表1686检验项目要求检验方法主控项目架空隔热制品的质量必须符合设计要求,严禁有断裂和泥筋等缺陷观察检查和检查构
23、件合格证或试验报告一般项目架空隔热制品的铺设应平整、稔同.缝隙勾填应密实:架空隔热制品距山墙或女儿墙不得少于250mm.架空层中不得堵塞.架空高度及变形作法应符合设计要求猊察和尺量检杏相邻两块制品的高低差不得大于3mm用直尺和槐形塞尺检查施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2,进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3,严格执行悚作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有交任制止他人违章作业。4,施工作业时必须正确穿戴个人防护用品，进入施工现
24、场必须戴安全帽.不许私自用火，严禁酒后操作。5,穿拖鞋、高跟鞋、赤脚或赤脚不准进入施工现场。6,穿馔底鞋不得进行登高作业.7,在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电，定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘乩好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要原写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时,特别注意检查下方有无易燃物，并做好相应的防护，用完后要检杳，确认无火后再窗开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域：特种作业必须持特种作业资格证上岗.13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先扶车后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、湎痫病以及不适于高空作业的人员，不得从事高空作业。
