高性能混凝土施工技术.docx

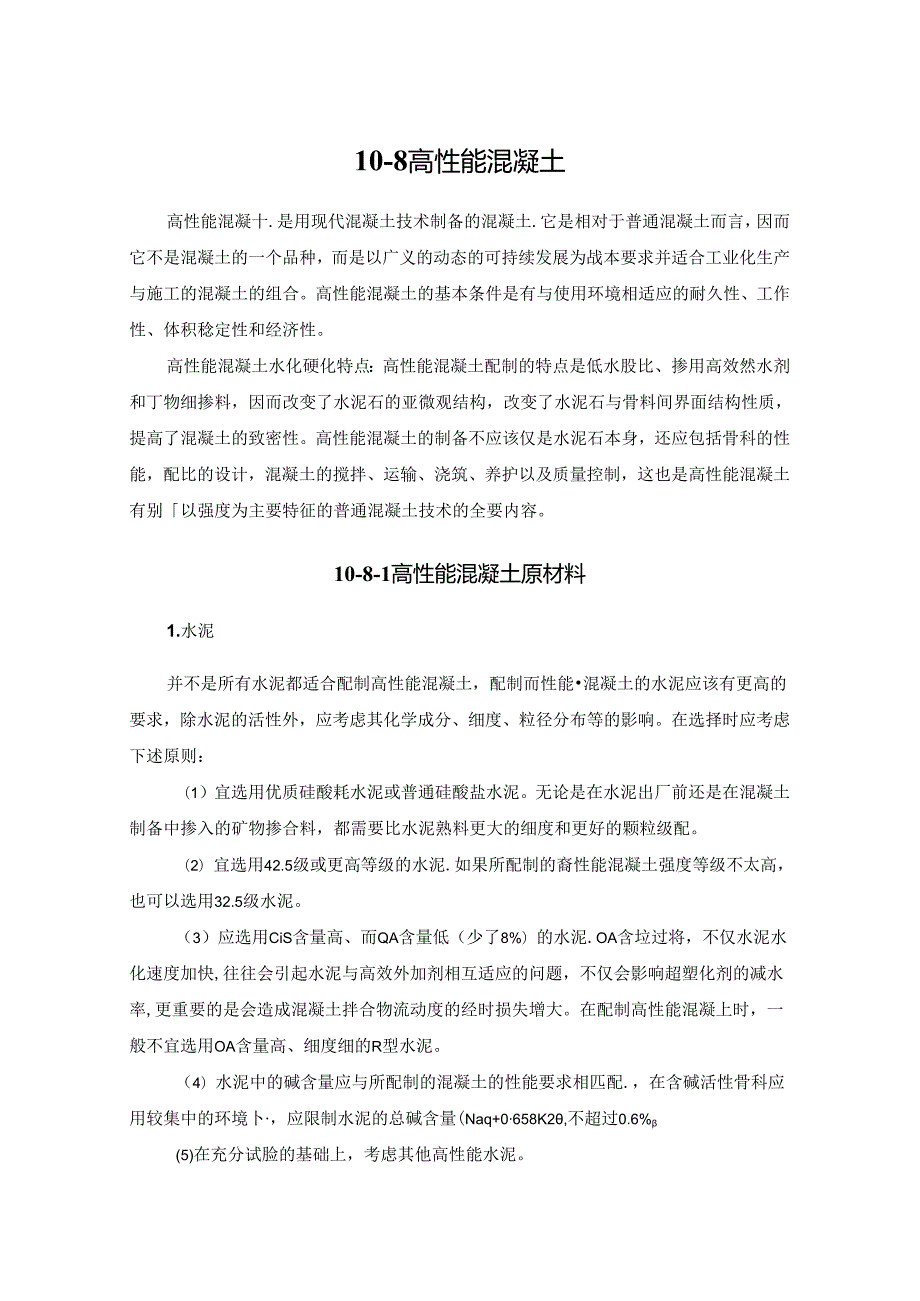

1、10-8高性能混凝土高性能混凝十.是用现代混凝土技术制备的混凝土.它是相对于普通混凝土而言，因而它不是混凝土的一个品种，而是以广义的动态的可持续发展为战本要求并适合工业化生产与施工的混凝土的组合。高性能混凝土的基本条件是有与使用环境相适应的耐久性、工作性、体积稔定性和经济性。高性能混凝土水化硬化特点：高性能混凝土配制的特点是低水股比、掺用高效然水剂和丁物细掺料，因而改变了水泥石的亚微观结构，改变了水泥石与骨料间界面结构性质，提高了混凝土的致密性。高性能混凝土的制备不应该仅是水泥石本身，还应包括骨科的性能，配比的设计，混凝土的搅拌、运输、浇筑、养护以及质量控制，这也是高性能混凝土有别以强度为主要

2、特征的普通混凝土技术的全要内容。10-8-1高性能混凝土原材料1.水泥并不是所有水泥都适合配制高性能混凝土，配制而性能混凝土的水泥应该有更高的要求，除水泥的活性外，应考虑其化学成分、细度、粒径分布等的影响。在选择时应考虑下述原则：（1）宜选用优质硅酸耗水泥或普通硅酸盐水泥。无论是在水泥出厂前还是在混凝土制备中掺入的矿物掺合料，都需要比水泥熟料更大的细度和更好的颗粒级配。（2）宜选用42.5级或更高等级的水泥.如果所配制的裔性能混凝土强度等级不太高，也可以选用32.5级水泥。（3）应选用CiS含量高、而QA含量低（少了8%）的水泥.OA含垃过将，不仅水泥水化速度加快,往往会引起水泥与高效外加剂相

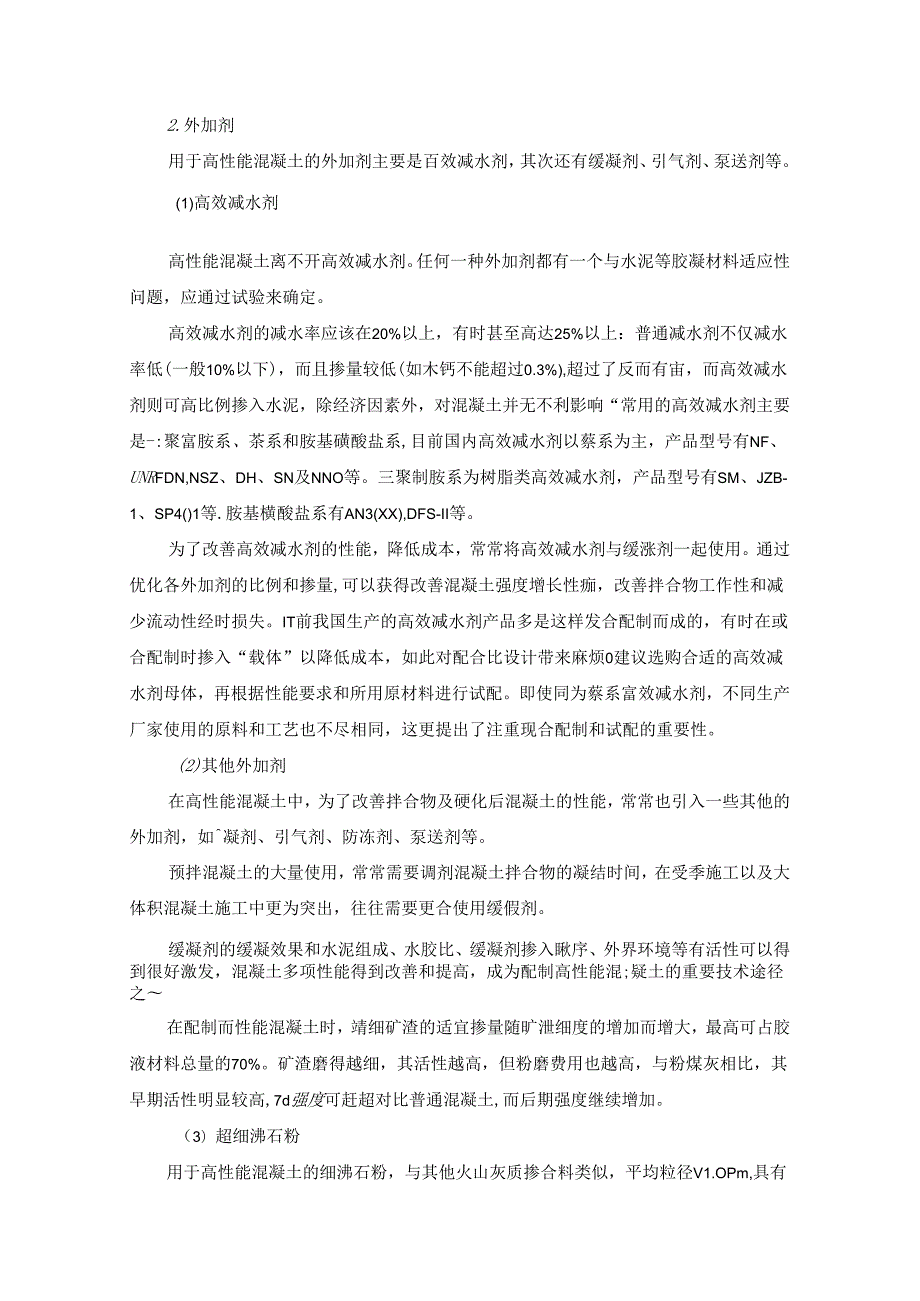

3、互适应的问题，不仅会影响超塑化剂的减水率,更重要的是会造成混凝土拌合物流动度的经时损失增大。在配制高性能混凝上时，一般不宜选用OA含量高、细度细的R型水泥。（4）水泥中的碱含量应与所配制的混凝土的性能要求相匹配.，在含碱活性骨科应用较集中的环境卜，应限制水泥的总碱含量(Naq+0658K2,不超过0.6%(5)在充分试脸的基础上，考虑其他高性能水泥。2.外加剂用于高性能混凝土的外加剂主要是百效减水剂，其次还有缓凝剂、引气剂、泵送剂等。(1)高效减水剂高性能混凝土离不开高效减水剂。任何一种外加剂都有一个与水泥等胶凝材料适应性问题，应通过试验来确定。高效减水剂的减水率应该在20%以上，有时甚至高达

4、25%以上：普通减水剂不仅减水率低(一般10%以下)，而且掺量较低(如木钙不能超过0.3%),超过了反而有宙，而高效减水剂则可高比例掺入水泥，除经济因素外，对混凝土并无不利影响“常用的高效减水剂主要是-:聚富胺系、茶系和胺基磺酸盐系,目前国内高效减水剂以蔡系为主，产品型号有NF、UNRFDN,NSZ、DH、SN及NNO等。三聚制胺系为树脂类高效减水剂，产品型号有SM、JZB-1、SP4()1等.胺基横酸盐系有AN3(XX),DFS-II等。为了改善高效减水剂的性能，降低成本，常常将高效减水剂与缓涨剂一起使用。通过优化各外加剂的比例和掺量,可以获得改善混凝土强度增长性痂，改善拌合物工作性和减少流

5、动性经时损失。IT前我国生产的高效减水剂产品多是这样发合配制而成的，有时在或合配制时掺入“载体”以降低成本，如此对配合比设计带来麻烦0建议选购合适的高效减水剂母体，再根据性能要求和所用原材料进行试配。即使同为蔡系富效减水剂，不同生产厂家使用的原料和工艺也不尽相同，这更提出了注重现合配制和试配的重要性。(2)其他外加剂在高性能混凝土中，为了改善拌合物及硬化后混凝土的性能，常常也引入一些其他的外加剂，如凝剂、引气剂、防冻剂、泵送剂等。预拌混凝土的大量使用，常常需要调剂混凝土拌合物的凝结时间，在受季施工以及大体积混凝土施工中更为突出，往往需要更合使用缓假剂。缓凝剂的缓凝效果和水泥组成、水胶比、缓凝剂

6、掺入瞅序、外界环境等有活性可以得到很好激发，混凝土多项性能得到改善和提高，成为配制高性能混;疑土的重要技术途径之在配制而性能混凝土时，靖细矿渣的适宜掺量随旷泄细度的增加而增大，最高可占胶液材料总量的70%。矿渣磨得越细，其活性越高，但粉磨费用也越高，与粉煤灰相比，其早期活性明显较高,7d强度可赶超对比普通混凝土,而后期强度继续增加。（3）超细沸石粉用于高性能混凝土的细沸石粉，与其他火山灰质掺合料类似，平均粒径V1.OPm,具有微填充效应与火山灰活性效应。因而能降低新拌混凝土的泌水与离析，提高混凝土的密实性，使强度提高，耐久性改善。细沸石粉的细度与掺域对混凝土性能具有明显影响。在一定的细度范围内

7、增强效果提高，但过细时强度反而有所降低。掺量以5%IO%为宜。超细沸石粉配制的高性能混凝土，还具有优良的抗港性和抗冻性.时混凝土中的碱骨料反应有很强的抑制作用。但是这种混凝土的收缩与徐变系数均略大于相应的普通混凝土。（4）硅粉硅粉最主要的品质指标是SiO?含量和细度.SiO?含量越而、细度越细其活性率越高。以10%的硅灰等量取代水泥，混凝土强度可提高25%以上。灰掺量越高，需水量越大，自收缩增大。研究发现,在混;疑土中掺入Ikg硅粉后，为保持其流动度不变，一般需增加Ikg用水量。因此一般将硅粉的掺量控制在5%10%之间，并用高效减水剂来调节需水量。在我国因硅粉产址低，价格高，出于经济考虑，一般

8、混凝土强度高T80MPa时才考虑掺用硅粉。硅粉常常与粉煤灰、矿渣细粉或其他掺合料共掺，以发挥它们的叠加效应，是目前配制高性能混凝土常用的方法。（5）其他掺合料除了上述常用的掺合料以外，还可根据高性能混凝土的设计要求与资源条件，选用其他掺合料.如：磨细石灰石粉、石英砂粉、稻壳灰、凝灰岩粉、偏裔岭上细粉、璘渣粉、锂渣粉，以及其他一些具有一定化学反应性的细掺料。开发应用这些细掺料还需要进行大量的忒验研究工作。4.骨料高性能混凝土对骨料的外形、粒径、级配以及物理、化学性能都有一定要求，但砂石乂是地方性材料，在满足基本性能的条件下应因地制宜地选择。随着配制混凝土强度等级的提高，f1.料性能的影响将更为显

9、著。（1）粗骨料天然岩石一般强度都在8O15OMPa,因此对/C40C80而性能混凝十.，最更要的不是强度，而是粒形特征、品种、级配、粒径以及碱活性等。品种：应选择质地坚硬未风化的岩石，如石灰岩、辉绿岩、玄武岩等。石的密度越大，吸水率越低，压碎值越小，其力学性能往往越好。箱形与级配：配制高性能混凝土应选用针片状含量少的石子，针、片颗粒骨料不但降低混;疑土的流动性，而I1.因其内部缺陷降低强度o石子具有良好的级配，才能使骨料堆枳密度增大，用于填充空隙的砂浆量减少，有利于混凝土体积稳定的提高，配制高性能混凝土应采用石子的连续级配，不宜在砂石场将其中粒径小于IOmm的石子分离出去,在含泥量（包括含粉

10、量）满足要求的前提下，对于中、低强度的混凝土，使用卵石与碎石没有明显差别，但随若强度等级的不断提高，界面粘结性能成为控制因素，使用碎石或碎卵石优于卵石。粒径：高性能混凝土应选用粒径较小的石子.小粒径的石子，水泥浆体和单个石子界面周长和厚度都小，形成缺陷的几率小，有利于界面强度的提高。同时，粒径越小，石子本身缺陷几率越小。在水股比相同的情况下，石子粒径越小，渗透系数也越小。当然石子粒径也不是越小越好，要同时满足强度和施工性能的要求，高性能混凝土石子的合理的最大粒径见表10-90.高性能混凝土石子的合理的最大粒径表I（MX）覆度等级石子最大粒径（mm）C50以下按施工要求选择CM)W20C70W1

11、SC80IO粗骨料的品种和弹性模量对混凝土的弹性模量有较大影响,在配合比相同的情况下，石灰岩和辉绿岩配制的混凝土弹性模量而于花岗岩、砂岩配制根凝土的抑性模量。（2）细骨料高性能混凝土的细书科宜优先选用细度模量为2.63.2的天然河砂，同时应控制砂的级配、粒形、含杂质量和石英含量。级配曲线平滑、粒形圆、丁英含Si高、含泥员和含粉细颗粒少为好，避免含有泥块和云母.当采用人工砂时，更应注意控制砂子的级配和含粉量。如砂子中含有超量石子，不再另行筛分，则应及时调整粗、细骨料比。10-8-2高性能混凝土配合比设计原则高性能混凝十.配合比设计不同于普通混凝土配合比设计。至今为止，还没有比较规范的高性能混凝

12、上配合比设冲方法，绝大多数富性能混凝上配合比是研究人员在粗略计算的基础上通过试验来确定的。由于犷物细掺合料和化学外加剂的应用，混凝土拌合物组分增加r,影响配合比的因素也增加r,这又给配合比设计带来一定难度，这里仅参照部分研究人员的试验结果，提出高性能混凝土配合比设计的些原则。高性能混凝土的配合比参数主要有水胶比、水胶比确定下的浆竹比、水胶比和浆骨比确定卜的砂率和高效减水剂、矿物掺合料的种类及用量。高性能混涨土配合比设计的任务就是正确地选择原材料和配合比参数，使其矛盾得到统一，获取经济、合理的高性能混凝土。1 .水放比低水胶比是高性混凝十的配制特点之一.高性能混凝十的水股比一般不大于0.40o高

13、性能混凝土的强度与水胶比的关系是一条曲线，水胶比越小，矿物细掺合料的“微粒效应”曲线越陡，其斜率越大。但是具体的斜率和截距，由于受原材料和试脸水平的影响，尤其是受矿物掺合料种类和用量的影响，差异很大，因此水胶比在很大程度上仍主要凭经验经试配确定。2 .股骨料比胺-骨科比主要影响混凝上的工作性，在一定程度上还影响强度、弹性模星、干缩和徐变，因而也影响耐久性，根据经验，高性能混凝土中胶凝材料总用量以不超55O6(X)kgm3为宜,并随混凝土强度等级的下降而减少,胶-骨料比35：65左右为宜。胶凝材料中水泥用量也应尽量减少，用矿物细掺合料部分取代，以减少混凝土的温升和干缩，提高抗化学侵蚀能力,增加密

14、实度,并降低造价。矿物细掺粉用量应根据混凝土的设计要求与结构的工作环境通过试验加以S3-30.34221567.058.141.7S3-40.34624068.661.842.4S2-50.35021572.061.840.7拈性大S2-I0.26341.573.4S2-20.26386.072.6S2-30.26424.572.4S2-40.26464.575.9S2-50.26503.075.2S4-10.43415550.7离析、泌水S4-20.43818057.3梢离析S4-30.44220()58.4S4-40.446190553将黏S4-50.45014061.9范性大由表10-9

15、2可见，水灰比很低(W/C为0.26)时，砂率对强度的影响不大.砂率过大时，会影响混凝土的弹性模量，故应对石子的最低用量加以限制。砂率的选择可用砂石混合料的空隙率最小来计算。方法是以不同砂率从37%48%和石子充分混合后，分三次装入一个I52O1.的不变形的钢筒中，在振动台上振动至试料不再卜沉，刮平表面后称量，重量最大的对应的就是最佳砂石混合比。PO=()Vo(kgm5)(1363)式中0最大称量(kg)：Vff一一钢筒体积(n。)：Po砂石混合料最佳密度(kg/n?)。最佳空隙率为=(PP。，P(10-64)式中P-砂石混合料表观密度殷取2.65gCm3最优约等下16%,一般为2O%3O%,

16、此时相对应的砂率，暂定为最佳砂率。实际最佳砂率应同时考虑密实度和流动性两个因素。实际砂率的选择可用砂浆富裕系数来计算。计算的原则是用砂浆填充石子空隙并保证一定的富裕量(计算时乘以砂浆富裕系数)即：mJPc+m/Pw+mJPs=PkmPt)(10-65)式中m,、m“、m”叫一每立方米混凝土中水泥、水、砂、石子用放：Pc、Pw、PPg-水泥、水、砂、石子的表观密度；PC取3.1.4gCnAPW取IgZcmi,P、取2.65gcmPg取2.7gcm,;Pgo一一石子的堆积密度：Po=(Pg-Pso)/Pg石子空隙率：k一一砂浆常裕系数，高性能混凝土k=1.7200结合绝对体积法：me/Pc+mPw

17、nPfc+mPg0.01.a=1式中一一混凝土含气百分数，不掺入用气剂，可取1。砂率=m,/X1.O0%可计算出砂(mJ、石(mc)用量。10-8-3高性能混凝土配合比设计步骤1 .强度与拌合水用量估算根据强度等级的要求，人为地分为5个等级一65、75、90、105及120MPa。强度等级低于65MPa的混凝土拌合物用水量可参照普通混凝土配合比设计规程JGJT55选用.按表10-91估计最大用水用，骨料最大粒径为1.020mm,对外加剂、粗细骨料中的含水量进行修正。2 .估算水泥浆体体积姐成表1(1.93是在浆体体积0.352时按细掺料掺加的：种情况分别列出，即情况1为不加细掺料：情况2为25

18、的粉煤灰或磨细矿渣；情况3为10%的硅灰加15%的粉煤灰。粉煤灰或磨细矿渣的密度为2.5g/cm，：硅灰密度为2.1g/cm，减去拌合水和0.0Im3的含气量，按细掺料的三种情况计算浆体体枳组成。O35m,浆体中各组分体积含量(m)表1093强度等级水空气胶凝材料总景情况I情况2情况3PCPC+FA（或BFS）PC+FA（或BFS）+CSFA0.160.020.170.17O.1275+O.（M250.1275O.O255+0.0170B0.150.020.180.18O.135O+O.O45O0.1350+0.0270+0.0180C0.140.020.190.190.1.425+0.（M

19、750.1425+0.0285+0.0190D0.130.020.20-0.1500+0.0500O.15OO+O.O3OO+O.O2OOE0.120.020.19-O.1575+O.O525O.I575+O.O3I5+O.O2IO注；表中符号AE为强度等级(见去1091)；PC(PortIandcement)为硅酸盐水泥；FA(I1.yash)为粉煤灰:BFS(b1.astfurnace)为矿渣：CSE(Condcnscdsi1.icafumc)为凝聚硅灰,3 .估算骨料用量根据符料总体积为0.65m假设强度等级A的第盘配料组粗-细骨料体积比为3：2,则得出粗、细骨料体枳分别为O3911和O

20、2611其他等级的混凝土(B-E),由于随着强度的提高，其用水量减少，高效减水剂用量增加，故粗、细骨料的体积比可大一些。如B级取3.05：1.95,C级取3.10：1.90,D级13.15:1.85,E级取3.20：1.80。4 .计算混*士各姐成材料用量利用表1(1.92及表10-93的数据可计算出各种材料饱和面干质量，得出第一盘试配料配合比实例，见表10-94第一盘试配料配合比实例表10-94强度等级平均强哎(MPa)细料情况胶凝彳科/(kgbn3总用水加(kgm)粗集料(kgm5细集科(kg,m5)材料总量C501.。可取6.0MPa。高性能混凝土试配时，应采用工程中实际使用的原材料并

21、采用强制式搅拌机搅拌。制作混凝土强度试件的同时，应检验混凝土的工作性，非免振捣混凝土可用坍落度和坍落流动度来评定，同时观察拌合物的粘聚性、保水性，并测定拌合物的表观密度。试配时的强度试件最好按Id、7d、28d和90d制作，以便找出该混凝土强度发展规律。高性能混凝土配合比设计要求高，考虑的因素多，原材料的选择与组合范围宽，因此，其配合比设计及试脸工作量大。随若高性能混凝土技术的发展与经验的积累，其配合比设计和质显控制的计算机化是今后配合比设计的发展方向。7 .高性能混凝土应用配合比弁考现将C60-C100高性能混凝土的典型配合比列表，见表10-95当强度降低或提高时，参数范围可适当延伸。高性能

22、混凝土的典型配比表1395强度等级C60)100胶凝材料浆体体枳330-450股数材料I粉煤灰（）15-30矿渣（%）2O3O睢粉（%）5-15F矿粉（%）5-10UEA混凝土（%）812高效减水剂（）052.0水胶比0.24-0.40砂率碎石（）0.34-0.42卵石（）0.26-0.36最大用水量塑性混凝土（kgm）90130自流性混凝土（kgm）110-150按总胶凝材料理量计10-8-4高性能混凝土制备与施工高性能混凝土的形成不仅取决石原材料、配合比以及硬化后的物理力学性能，也与混凝土的制备与施工有决定性关系。高性能混凝土的制备与施工应同工程设计紧密结合,制作者必须了解设计的要求、结构

23、构件的使用功能、使用环境以及使用寿命等。1 .高性能混凝土的拌制（1）高性能混凝十的配料应严格控制配制高性能混凝土原材料的质量，包括对原材料供应源的调杳和预先的抽样检测以及原材料进场后的抽样检测,如水泥不仅应抽样宓试，而且应该做快测强度以及凝结时间的试验“还应确立合理的骨料、水泥、外掺粉、外加剂的贮运方式，保证使用过程先进先出，材质均匀，便于修正。高性能混凝土的配料可以采用各种类型配料设备，但更适宜商品化生产方式。混凝土搅拌站应配有梢确的自动称量系统和计算机自动控制系统，并能对原材料品质均匀性、配合比参数的变化等，通过人机对话进行监控、数据采集与分析。但无论哪种配料方式，均必须严格按配合比重量

24、计量,计珏允许偏差严于普通混凝上施工规范：水泥和掺合料1%,粗、细骨料2%,水和外加剂1%。配制高性能混凝土必须准确控制用水量，砂、石中的含水量应及时测定，并按测定值调整用水量和砂,石用址,严禁在拌合物出机后加水，必要时可在搅拌车中二次添加高效减水剂。高效减水剂可采用粉剂或水剂，并应采用后掺法。当采用水剂时.，应在混凝土用水量中扣除溶液用水员：当采用粉剂时，应适当延长搅拌时间（不少于30s.(2)高性能混凝土的搅拌由于高性能混凝土用水量少，水胶比低，胶凝材料总量大，拌合时较粘稠，不易拌合均匀，因此需用拌合性能好的强制式搅拌设备。卧轴式搅拌机能在较短时间里将混凝土搅拌均匀，故推荐使用这种设备，禁

25、止使用自落式搅拌机。国外引进设备中有新型逆流式或行星式搅拌机，效果也很好.粗骨科喷林加水解高性能混凝上拌合物的特点之一是坍落度经时损失快。控制坍落度经时损失的方法,除选择与水泥相容性好的高效诚水剂外,可在搅拌时延迟加入部分高效减水剂或在浇筑现场搅拌车中调整减水剂掺量.拌制高性能混凝土投料顺序可见图1044。高效减水剂剩余水附*细骨料Ros30s230s掺合科图10-44投料顺序高性能混凝土的搅拌时间，应该按照搅拌设备的要求，殷现场搅拌时间不少丁I6(K,预拌混凝土搅捽时间不少F90s.目前施工现场常用喂料方式见图10-45.30s砂石*水一三120-150s水泥-细揍料高效减水剂图10-45喂

26、料方式2 .高性能混凝土拌合物的运，和浇筑(I)高性能混凝土拌合物的运输长距离运输拌合物应使用混凝土搅拌车，短距离运输可用翻斗车或吊斗。装料前应考虑坍落度损失,湿润容器内壁和清除枳水，第一盘混凝土拌合物出料后应先进行开盘鉴定。按规定检测拌合物工作度（包括冬施出瞪温度），并按计划留置各种试件。混凝土拌合物的输送应根据混凝土供应申请单.，按照混凝土计算用量以及混凝土的初凝、终凝时间，运输时间、运距，确定运输间隔。混凝土拌合物进场后，除按规定验收质量外，还应记录预拌混凝土出场时间、进场时间、入模时间和浇筑完毕的时间。（2）高性能混凝土拌合物的浇筑现场搅拌的混凝土出料后，应尽快浇筑完毕。使用吊斗浇筑时

27、浇筑下料高度超过3m时应采用吊筒。浇筑时要均匀下料,控制速度，防止空气进入。除自密实高性能混凝土外，应采用振捣器捣实，一般情况下应用高频振捣器，垂直点振，不得平拉。浇筑方式，应分层浇筑、分层振捣，用振捣棒振捣应控制在振捣棒有效振动半径范闱之内。混凝土浇筑应连续进行，施工缝应在混凝土浇筑之前确定，不得随意留巴。在浇筑混凝土的同时按照施工试的计划，留置好必要的试件。不同强度等级混凝土现浇相连接时，接缝应设置在低强度等级构件中，并离开高强度等级构件一定距离。当接缝两侧混凝土强度等级不同且分先后施工时，可在接缝位巴设巴固定的筛（孔径5mmX5mm）,先浇筑高强度等级混凝土，后浇筑低强度等级混凝土。高

28、性能混凝十.最适丁泵送，泵送的高性能混凝土宜采用预拌混凝土，也可以现场搅拌。高性能混凝土泵送施工时，应根据施工进度，加强组织管理和现场联络调度,确保连续均匀供料，泵送混凝土应遵守灯昆凝土泵送施工技术规程（JGJrriO）的规定。使用泵送进行浇筑，坍落度应为I2O-2OO11三（由泵送高度确定泵管出口应与浇筑面形成一个5080cm高差，便于混凝土下落产生压力，推动混凝土流动。输送混凝土的起始水平管段长度不应小于15m,现场搅拌的混凝土应在出机后60min内泵送完毕。预拌混凝土应在其1/2初凝时间内入泵，并在初凝前浇筑完毕.冬期以及雨季浇筑混凝土时，要专门制定冬、雨期施方案。高性能混凝土的工作性还

29、包括易抹性。高性能混凝土胶凝材料含量大，细粉增加，低水胶比，使高性能混凝上拌合物十分粘稠，难于被抹光，表面会很快形成一层硬壳，容易产生收缩裂纹，所以要求尽早安排多道抹面程序，建议在浇筑后30min之内抹光.对手高性能混凝土的易抹性，目前仍缺少可行的试验方法。3.高性能混凝土的养护混凝上的养护是混凝上施工的关键步骤之一。对于高性能混凝上，由于水胶比小，浇筑以后泌水量很少。当混凝土表面蒸发失去的水分得不到充分补充时，使混凝土塑性收缩加剧，而此时混凝土尚不具有抵抗变形所需的强度，就容易导致塑性收缩裂的产生，影响耐久性和强度.另外高性能混凝土胶凝材料用量:大，水化温升高，由此导致的自收缩和温度应力也在

30、加大，对于流动性很大的高性能混凝土，由丁胶凝材料fit大，在大型竖向构件成型时，会造成混凝土表面浆体所占比例较大，而混凝土的耐久性受近表层影晌最大，所以加强农层的养护对高性能混凝土显得尤为重要。为了提高混凝土的强度和耐久性，防止产生收缩裂健，很垂要的措施是混凝土浇筑后立即喷养护剂或用塑料薄膜覆盖。用塑料薄膜覆盖时，应使薄膜紧贴混凝土表面，初凝后掀开塑料薄膜，用木抹子搓平表面，至少搓2遍,搓完后继续覆盖，待终凝后立即浇水养护。养护日期不少于7d（至要构件养护14d）.对于楼板等水平构件，可采用覆盖草帘或麻袋湿养护，也可采用蓄水养护：时墙柱等竖向构件，采用能够保水的木模板对养护有利，也可在混凝土健

31、化后，用草帘、麻袋等包裹，并在外面再裹以塑料薄膜，保持包裹物潮湿。应该注意：尽量减少用喷洒养护剂来代替水养护，养护剂也绝非不透水,11有效时间短，施工中很容易损坏。当在高性能混凝土中掺入膨胀剂时，养护的方法是否及时有效，对膨张量有很大影响，因钙矶石的形成需要大量的结合水，尤其是大面积构件的混凝十.中，更要注意桎盖保持湿润.混凝土养护除保证合适的湿度外，另方面是保证混凝土有合适的温度，高性能混凝土拌合物比普通混凝十.对温度和湿度更加敏感，混凝土的入模温度、养护湿度应根据环境状况和构件所受内、外约束程度加以限制。养护期间混凝土内部最高温度不应高于75U并应采取措施使混凝土内部与表面的温度差小于25

32、C。施工现场安全施工注意事项：1，施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2,进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业.4、施工作业时必须正确穿戴个人防护用品，进入瓶工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤脚不准进入施工现场.6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，

33、采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检杳,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检杳下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上周，非操作者严禁进入危险区域：特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛卜.掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、胸痫病以及不适于尚空作业的人员，不得从事高空作业。
