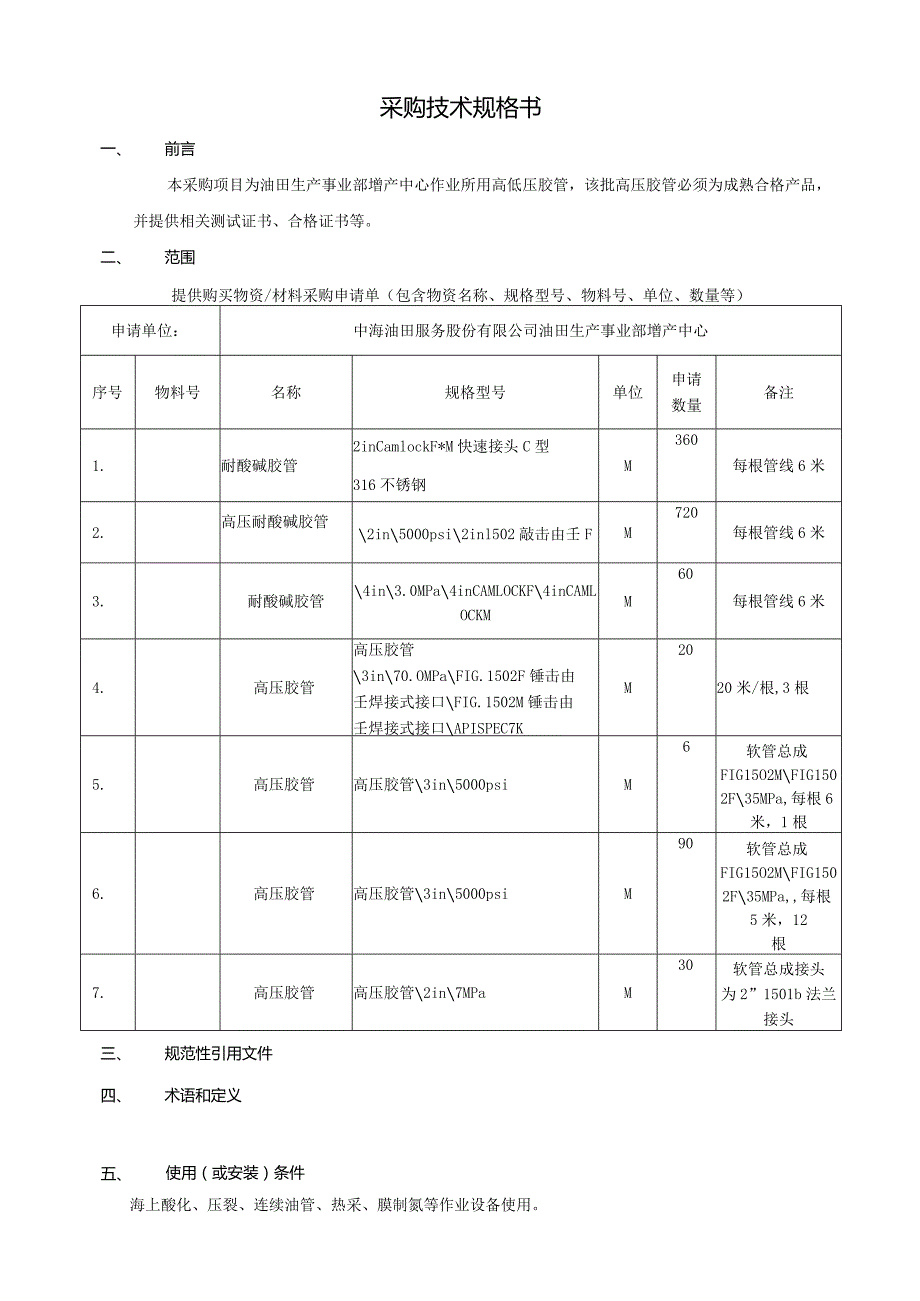

1、采购技术规格书一、 前言本采购项目为油田生产事业部增产中心作业所用高低压胶管，该批高压胶管必须为成熟合格产品，并提供相关测试证书、合格证书等。二、 范围提供购买物资/材料采购申请单（包含物资名称、规格型号、物料号、单位、数量等）申请单位：中海油田服务股份有限公司油田生产事业部增产中心序号物料号名称规格型号单位申请数量备注1.耐酸碱胶管2inCamlockF*M快速接头C型316不锈钢M360每根管线6米2.高压耐酸碱胶管2in5000psi2inl502敲击由壬FM720每根管线6米3.耐酸碱胶管4in3.0MPa4inCAMLOCKF4inCAMLOCKMM60每根管线6米4.高压胶管高压胶

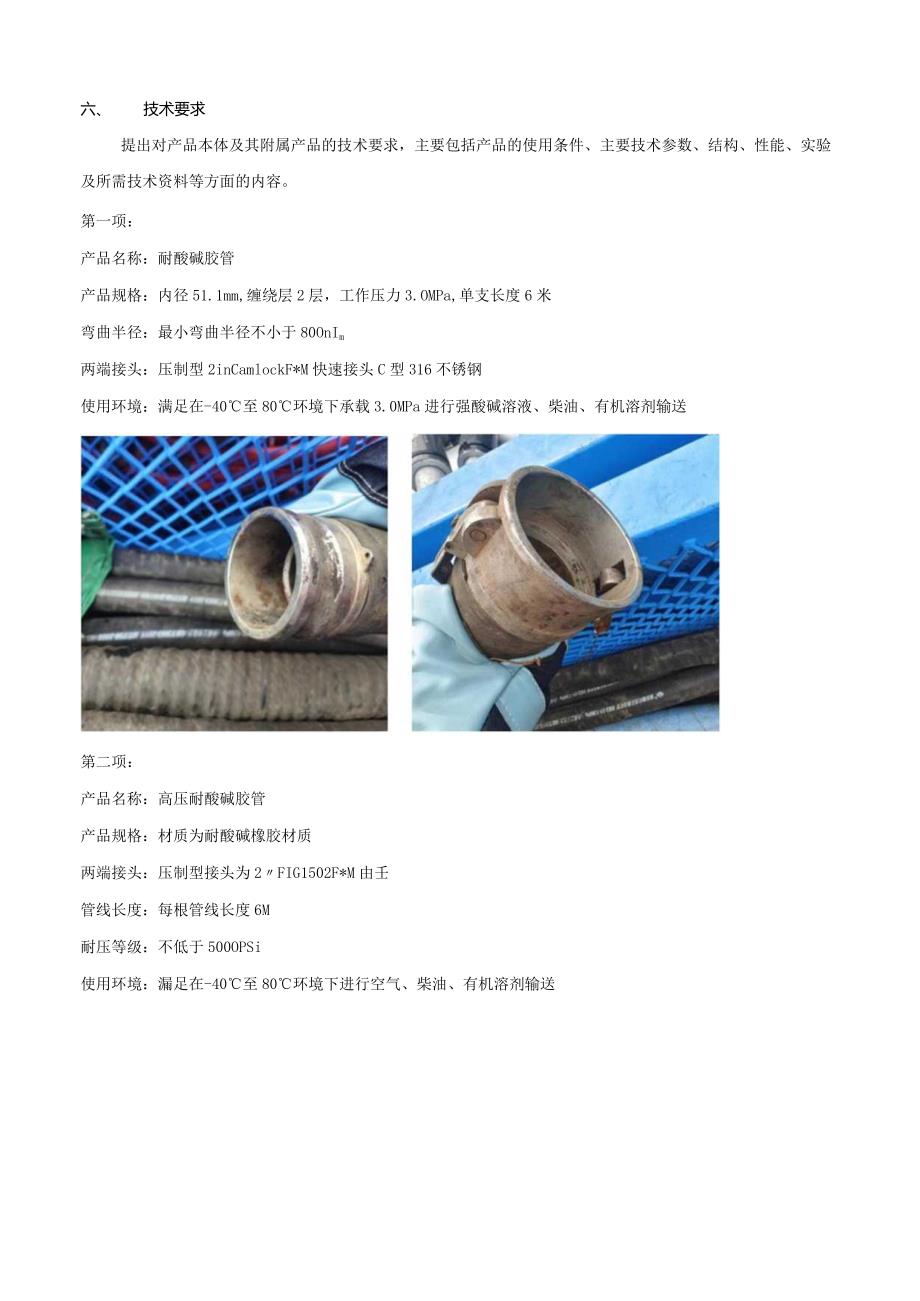

2、管3in70.OMPaFIG.1502F锤击由壬焊接式接口FIG.1502M锤击由壬焊接式接口APISPEC7KM2020米/根,3根5.高压胶管高压胶管3in5000psiM6软管总成FIG15O2MFIG1502F35MPa,每根6米，1根6.高压胶管高压胶管3in5000psiM90软管总成FIG15O2MFIG1502F35MPa,每根5米，12根7.高压胶管高压胶管2in7MPaM30软管总成接头为2”1501b法兰接头三、 规范性引用文件四、 术语和定义五、使用（或安装）条件海上酸化、压裂、连续油管、热采、膜制氮等作业设备使用。六、 技术要求提出对产品本体及其附属产品的技术要求，主

3、要包括产品的使用条件、主要技术参数、结构、性能、实验及所需技术资料等方面的内容。第一项：产品名称：耐酸碱胶管产品规格：内径51.1mm,缠绕层2层，工作压力3.OMPa,单支长度6米弯曲半径：最小弯曲半径不小于80OnIm两端接头：压制型2inCamlockF*M快速接头C型316不锈钢使用环境：满足在-40至80环境下承载3.0MPa进行强酸碱溶液、柴油、有机溶剂输送第二项：产品名称：高压耐酸碱胶管产品规格：材质为耐酸碱橡胶材质两端接头：压制型接头为2FIG1502F*M由壬管线长度：每根管线长度6M耐压等级：不低于500OPSi使用环境：漏足在-40至80环境下进行空气、柴油、有机溶剂输送

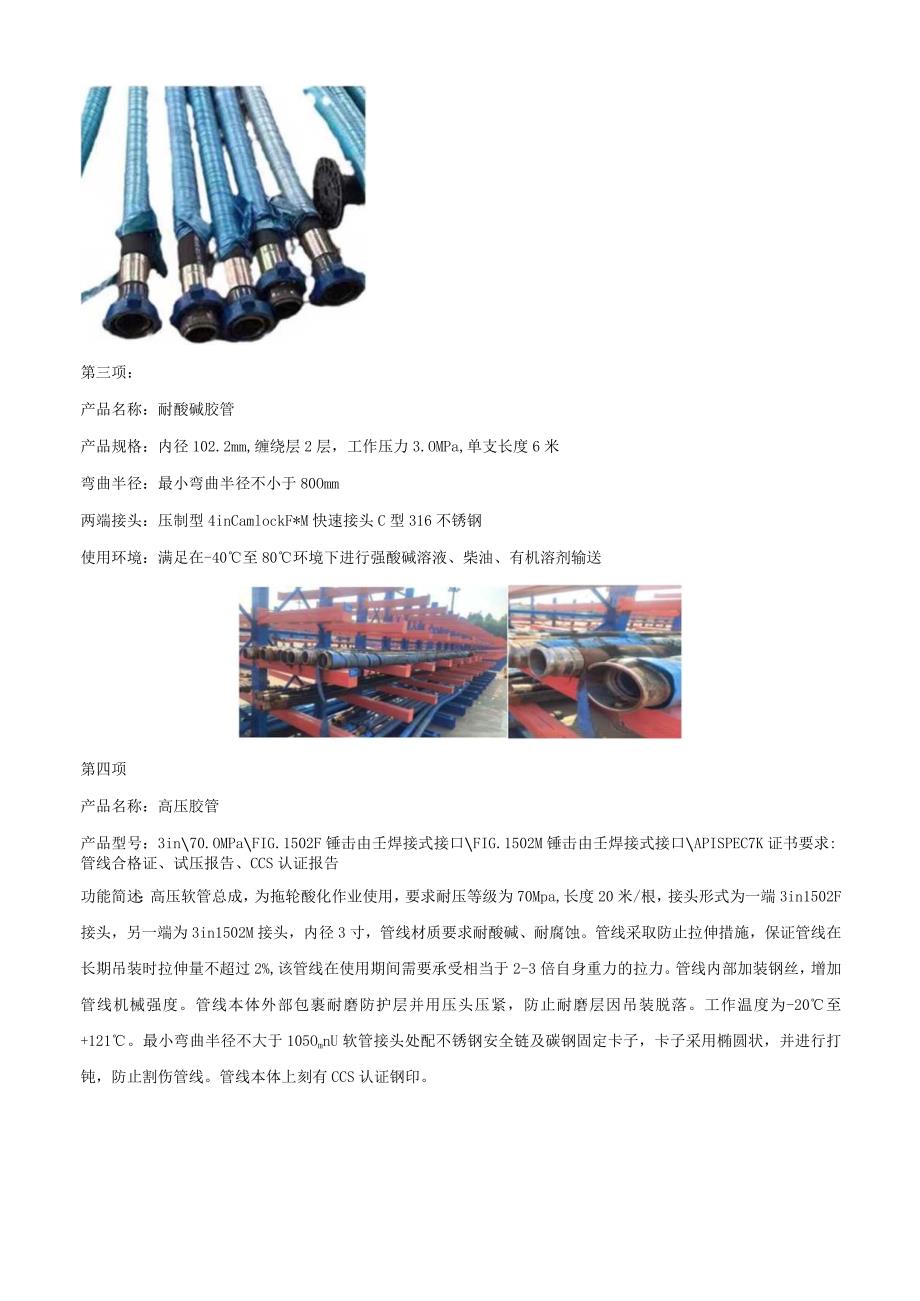

4、第三项：产品名称：耐酸碱胶管产品规格：内径102.2mm,缠绕层2层，工作压力3.OMPa,单支长度6米弯曲半径：最小弯曲半径不小于80Omm两端接头：压制型4inCamlockF*M快速接头C型316不锈钢使用环境：满足在-40至80环境下进行强酸碱溶液、柴油、有机溶剂输送第四项产品名称：高压胶管产品型号：3in70.OMPaFIG.1502F锤击由壬焊接式接口FIG.1502M锤击由壬焊接式接口APISPEC7K证书要求:管线合格证、试压报告、CCS认证报告功能简述：高压软管总成，为拖轮酸化作业使用，要求耐压等级为70Mpa,长度20米/根，接头形式为一端3in1502F接头，另一端为3i

5、n1502M接头，内径3寸，管线材质要求耐酸碱、耐腐蚀。管线采取防止拉伸措施，保证管线在长期吊装时拉伸量不超过2%,该管线在使用期间需要承受相当于2-3倍自身重力的拉力。管线内部加装钢丝，增加管线机械强度。管线本体外部包裹耐磨防护层并用压头压紧，防止耐磨层因吊装脱落。工作温度为-20至+121。最小弯曲半径不大于105OmnU软管接头处配不锈钢安全链及碳钢固定卡子，卡子采用椭圆状，并进行打钝，防止割伤管线。管线本体上刻有CCS认证钢印。上图为现用20米管线，本体有一层防磨橡胶带（圈内）第五项产品名称：高压胶管产品型号：3in6m3inFIG1502M3inFIG1502F180oPN35.OM

6、Pa推荐厂家：河北宇通特种胶管有限公司（满足同等性能均可）证书要求:管线合格证、试压报告、CCS认证报告功能简述：高压胶管总成，为拖轮酸化作业使用，要求公称压力为35MPa,长度为6米/根，接头形式为一端3inFIG1502F接头，另一端为3inFIG1502M接头，装配角为180,内径3寸，管线材质耐酸碱耐腐蚀。管线采取防止拉伸措施，保证管线在长期吊装时拉伸量不超过2%。管线本体外部包裹耐磨防护层并用压头压紧，防止耐磨层因吊装脱落。管线接头金属部分应采用圆角形式，防止其对管线造成磨损。管线重量应在满足耐压、耐腐蚀、耐磨要求的前提下尽量减轻，满足人员搬运要求。工作温度为-2（TC至+121。最

7、小弯曲半径不大于1050mm。配备与之配套的防脱链及管夹。管线本体上刻有CCS认证钢印。第六项产品名称：高压软管总成产品型号：3in5m3inFIG1502M3inFIG1502F180oPN35.OMPa证书要求:管线合格证、试压报告、CCS认证报告功能简述：高压胶管总成，为拖轮酸化作业使用，要求公称压力为35MPa,长度为5米/根，接头形式为一端3inFIG1502F接头，另一端为3inFIG1502M接头，装配角为180,内径3寸，管线材质耐酸碱耐腐蚀。管线采取防止拉伸措施，保证管线在长期吊装时拉伸量不超过2%。管线本体外部包裹耐磨防护层并用压头压紧，防止耐磨层因吊装脱落。管线接头金属部

8、分应采用圆角形式，防止其对管线造成磨损。管线重量应在满足耐压、耐腐蚀、耐磨要求的前提下尽量减轻，满足人员搬运要求。工作温度为-20至+121。最小弯曲半径不大于1050mm。配备第七项：产品名称：高压胶管产品规格：高压胶管2in7MPa两端接头：压制型接头为21501b法兰接头，法兰型号为ASMEB16.5CL1502四孔法兰（参考下图）管线长度：每根管线长度6M耐压等级：7Mpa使用环境：满足在-40至80环境下进行空气、氮气、柴油、有机溶剂输送压力黎辍竭就汗W承四？瞰松X法兰叁OJSO(PN20)12-2412-24-1/23-12,-24-12-2412-24-2二二.-CUOOMT-2

9、4*1r-3*12,-24,12,-24,MT-24CI600(PN110)1T2C1/2241/T-3.12*2C1/T2；124-日900(PNlso)J/2241V24.123J2424：VT24CL15OQ(PN2(12*-24M2,-2112,-2112,-212,-24,12,-24CL2500(PN420)12ir122%j12ir1212七、 检测和试验1、对管线进行额定工作压力1.5倍测试压力进行试压。2、管线弯曲最小弯曲半径不得大于技术规格书要求。3、对FIG1502接头进行探伤检测（检测单位具备RB/T214-2017检验检测机构资质认定能力评价检测机构通用要求资质）八、

10、 铭牌/标识、涂敷（如适用）、包装、运输和存储到指定交货地点的运输由供应商负责。管线本体标注管线规格及额定压力。管线配备检测标识盘。技术文件（投标技术文件、交付技术文件）1.产品合格证。2 .装箱单。3 .管线试压报告。4 .FIG1502接头探伤报告。十、工作进度、监造和现场验收合同签订后6个月内交货，交货地点为：【天津市临港增产中心】在货物到达交货地点后，供应商应共同对货物进行验收，如中标人未按时赴现场，招标人有权自行验收，验收结果和记录对双方同样有效，并可作为招标人向中标人提出返修或更换的有效证据d一、质量保证 按照行业标准应有的质保期为1年。 供应商应保证其提供的产品是全新的、未使用过的，并符合技术要求。 供应商应保证其提供产品在质保期内使用良好。十二、售后服务及培训供应商提供的产品在保质期内出现质量问题，应承诺负责免费维修或更换。十三、设计方案相关说明（如适用）（无）十四、附录（应包含型号规格清单、备件清单）（无）申请：校对：审核:
