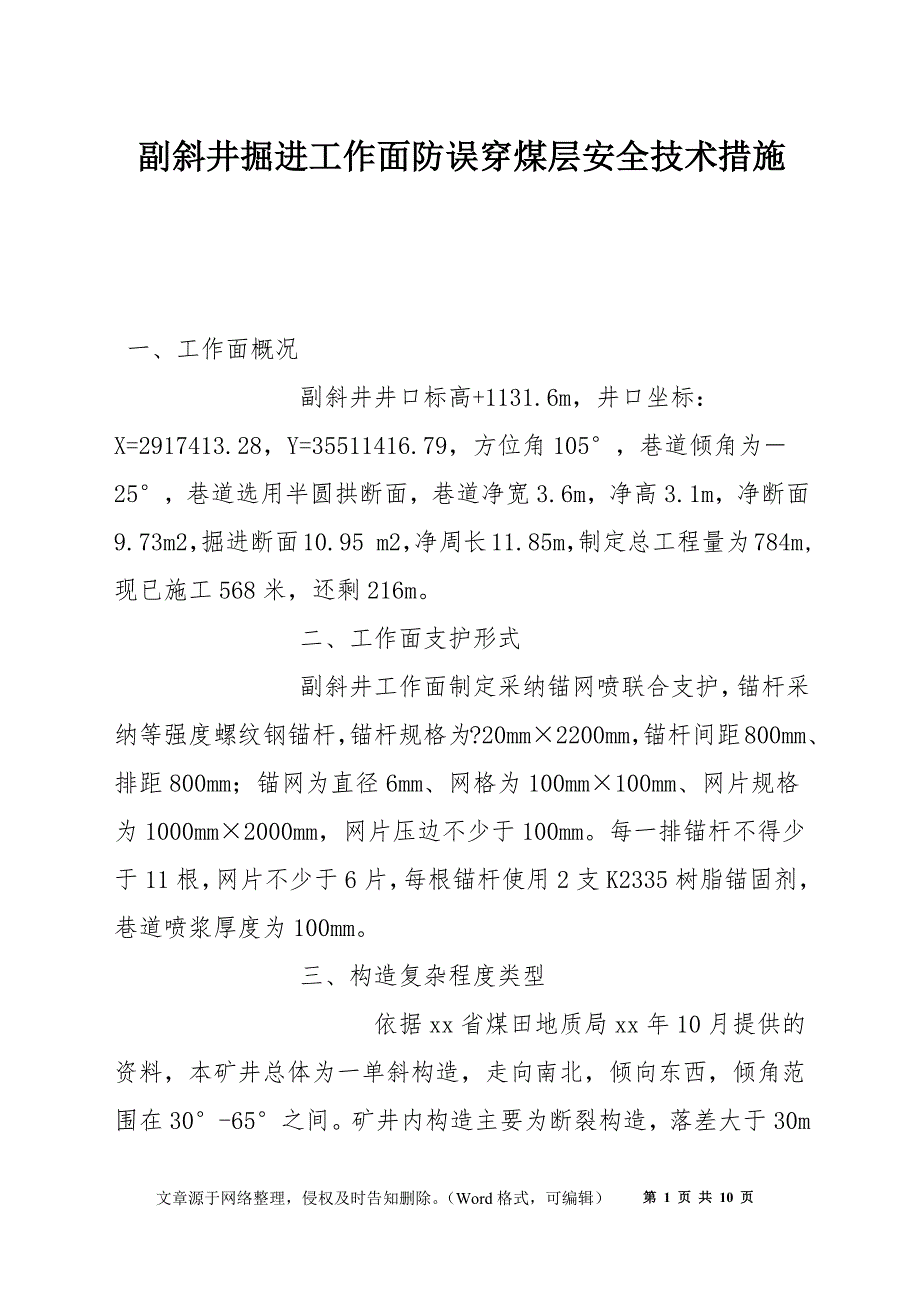

副斜井掘进工作面防误穿煤层安全技术措施.docx_第1页
第1页 / 共10页

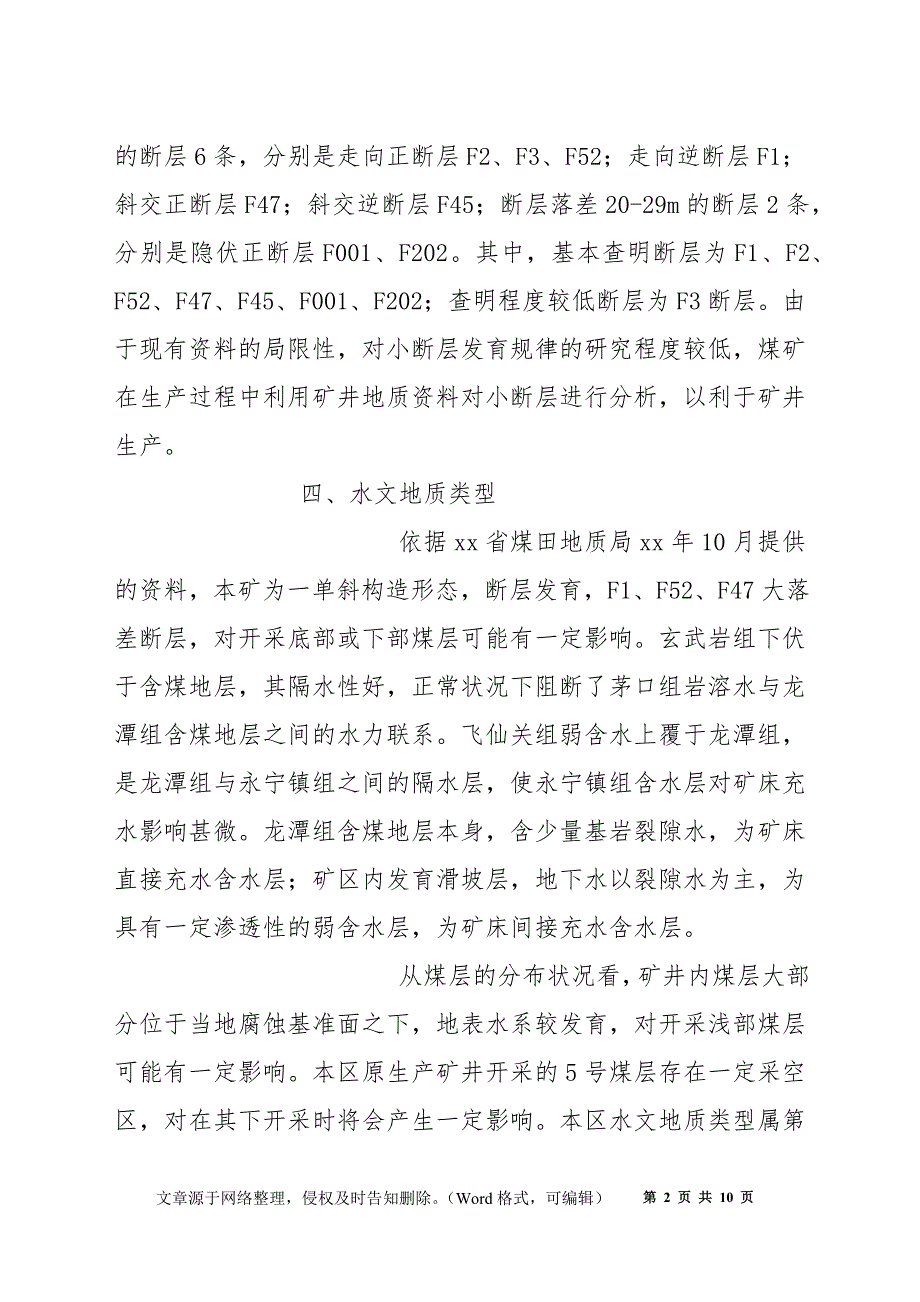

副斜井掘进工作面防误穿煤层安全技术措施.docx_第2页
第2页 / 共10页

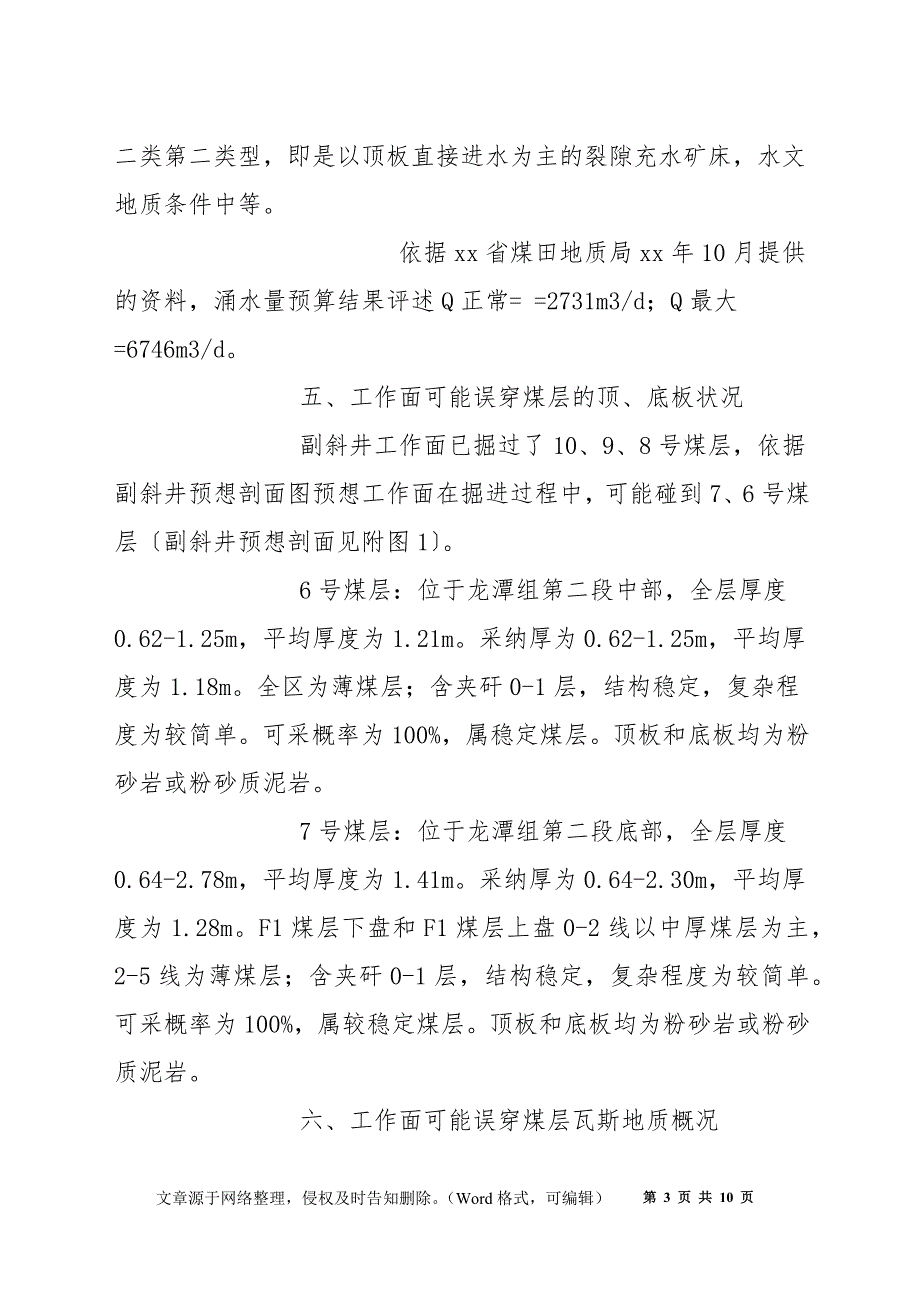

副斜井掘进工作面防误穿煤层安全技术措施.docx_第3页
第3页 / 共10页
副斜井掘进工作面防误穿煤层安全技术措施.docx_第4页
第4页 / 共10页
副斜井掘进工作面防误穿煤层安全技术措施.docx_第5页
第5页 / 共10页
点击查看更多>>
资源描述

1、副斜井掘进工作面防误穿煤层安全技术措施 一、工作面概况 副斜井井口标高+1131.6m,井口坐标:X=2917413.28,Y=35511416.79,方位角105,巷道倾角为25,巷道选用半圆拱断面,巷道净宽3.6m,净高3.1m,净断面9.73m2,掘进断面10.95 m2,净周长11.85m,制定总工程量为784m,现已施工568米,还剩216m。 二、工作面支护形式 副斜井工作面制定采纳锚网喷联合支护,锚杆采纳等强度螺纹钢锚杆,锚杆规格为?20mm2200mm,锚杆间距800mm、排距800mm;锚网为直径6mm、网格为100mm100mm、网片规格为1000mm2000mm,网片压边

2、不少于100mm。每一排锚杆不得少于11根,网片不少于6片,每根锚杆使用2支K2335树脂锚固剂,巷道喷浆厚度为100mm。 三、构造复杂程度类型 依据xx省煤田地质局xx年10月提供的资料,本矿井总体为一单斜构造,走向南北,倾向东西,倾角范围在30-65之间。矿井内构造主要为断裂构造,落差大于30m的断层6条,分别是走向正断层F2、F3、F52;走向逆断层F1;斜交正断层F47;斜交逆断层F45;断层落差20-29m的断层2条,分别是隐伏正断层F001、F202。其中,基本查明断层为F1、F2、F52、F47、F45、F001、F202;查明程度较低断层为F3断层。由于现有资料的局限性,对小

3、断层发育规律的研究程度较低,煤矿在生产过程中利用矿井地质资料对小断层进行分析,以利于矿井生产。 四、水文地质类型 依据xx省煤田地质局xx年10月提供的资料,本矿为一单斜构造形态,断层发育,F1、F52、F47大落差断层,对开采底部或下部煤层可能有一定影响。玄武岩组下伏于含煤地层,其隔水性好,正常状况下阻断了茅口组岩溶水与龙潭组含煤地层之间的水力联系。飞仙关组弱含水上覆于龙潭组,是龙潭组与永宁镇组之间的隔水层,使永宁镇组含水层对矿床充水影响甚微。龙潭组含煤地层本身,含少量基岩裂隙水,为矿床直接充水含水层;矿区内发育滑坡层,地下水以裂隙水为主,为具有一定渗透性的弱含水层,为矿床间接充水含水层。

4、从煤层的分布状况看,矿井内煤层大部分位于当地腐蚀基准面之下,地表水系较发育,对开采浅部煤层可能有一定影响。本区原生产矿井开采的5号煤层存在一定采空区,对在其下开采时将会产生一定影响。本区水文地质类型属第二类第二类型,即是以顶板直接进水为主的裂隙充水矿床,水文地质条件中等。 依据xx省煤田地质局xx年10月提供的资料,涌水量预算结果评述Q正常= =2731m3/d;Q最大=6746m3/d。 五、工作面可能误穿煤层的顶、底板状况 副斜井工作面已掘过了10、9、8号煤层,依据副斜井预想剖面图预想工作面在掘进过程中,可能碰到7、6号煤层副斜井预想剖面见附图1。 6号煤层:位于龙潭组第二段中部,全层厚

5、度0.62-1.25m,平均厚度为1.21m。采纳厚为0.62-1.25m,平均厚度为1.18m。全区为薄煤层;含夹矸0-1层,结构稳定,复杂程度为较简单。可采概率为100%,属稳定煤层。顶板和底板均为粉砂岩或粉砂质泥岩。 7号煤层:位于龙潭组第二段底部,全层厚度0.64-2.78m,平均厚度为1.41m。采纳厚为0.64-2.30m,平均厚度为1.28m。F1煤层下盘和F1煤层上盘0-2线以中厚煤层为主,2-5线为薄煤层;含夹矸0-1层,结构稳定,复杂程度为较简单。可采概率为100%,属较稳定煤层。顶板和底板均为粉砂岩或粉砂质泥岩。 六、工作面可能误穿煤层瓦斯地质概况 副斜井现已掘至+566

6、里程,依据副斜井地质预想剖面图及主斜井和回风斜井揭露的巷道地质状况,副斜井工作面前方将碰到7、6号煤层。 依据xx省煤田地质局xx年10月提供的资料:无空气基CH4含量为15.7598.40%,平均为76.24%。其中:6号煤层平均为82.39%,7号煤层平均为94.09%;矿井内可采煤层的瓦斯含量0.4918.30ml/ g.daf,平均为8.98ml/ g.daf。其中:6号煤层平均为8.73ml/ g.daf、7号煤层平均为13.71ml/ g.daf;依据煤层气评价标准6、7号煤层为富甲烷煤层;矿井可采煤层煤的瓦斯压力P分别为:6煤层为0.84 MPa;7煤层为1.03MPa;矿井各可

7、采煤层的光泽均为半暗、断口性质均为参差状及粒状、手试强度用手捻之可成粉末、碎粒等特征推断各可采煤层煤的破坏类型均为III类煤激烈破坏煤;煤尘爆炸性结论为:6、7号煤层均有爆炸性;6、7号煤层均为自燃II级煤层。 依据xx省煤炭管理局黔煤生产字xxxx 号文“对xx市xx 年度矿井瓦斯等级鉴定报告的批复,矿井绝对瓦斯涌出量为4.77m3/min;相对瓦斯涌出量为56.85m3/t。对xxxxxx 年度瓦斯等级结果为高瓦斯矿井2007 年度瓦斯等级结果为高瓦斯矿井,20XX年没有保留生产系统;依据安全专篇说明书的计算,投产初期矿井相对瓦斯涌出量为56.14m3/t,后期矿井瓦斯涌出量为91.23

8、m3/t。 依据xx省安全生产监督管理局、xx省煤矿安全监察局、xx省煤炭管理局黔安监管办字2007345 号文“关于强化煤矿建设项目煤与瓦斯特别防治工作的看法,xx县被划定为煤与瓦斯特别矿区。我矿在xx县境内,因此我矿井下一切生产均必须按煤与瓦斯特别矿井进行管理、操作。 七、防止误穿煤层钻孔制定 防止误穿煤层探钻钻孔制定为8个孔径75mm的钻孔,控制巷道轮廓线外范围:上部6m,下部3m,左右为5m;探钻水平距离60m。 钻孔布置如下: 以1号孔为基点,下布置3号孔,上布置6、8号孔,左布置2、5号孔,右布置4、7号孔; 1号孔在巷道的中心线上,方位、倾角同巷道方位、倾角,距巷道底板1.1m,

9、孔深60m;2号钻孔在1号钻孔的左边1.4m处,距煤层顶板1.1m,倾角同1号钻孔倾角,方位与1号钻孔方位呈5夹角,孔深61m;3号钻孔在1号钻孔正下方0.3m处,方位同1号钻孔,倾角与1号钻孔倾角呈4夹角,孔深61m;4号钻孔在1号钻孔的右边1.4m处,距煤层底板1.1m,倾角同1号钻孔倾角,方位与1号钻孔方位呈5夹角,孔深61m;5号钻孔在2号钻孔正上方0.3m处,方位、倾角与2号钻孔相同,孔深61m;6号钻孔在1号钻孔正上方0.3m处,方位与1号钻孔方位相同,倾角与1号钻孔倾角呈4夹角,孔深61m;7号钻孔在4号钻孔正上方0.3m处,方位、倾角与4号钻孔方位、倾角相同,孔深61m;8号钻

10、孔在1号钻正上方0.6m处,方位同1号钻孔方位,倾角与1号钻孔倾角呈7夹角,孔深61m; 副斜井防止误穿煤层钻孔布置见副斜井防止误穿煤层钻孔钻孔布置图见附图2。 八、防止误穿煤层安全技术措施 1、严格执行“有掘必探、先探后掘的原则,保持“探60掘30即探60m只能掘进30m,严禁超掘。 2、生产技术部门负责探钻的制定、施工监督、指导及钻孔完成状况验收工作;每次探掘完成后,生产技术部门工作面必须依据探孔实际状况绘制钻孔成果图,分析钻孔探煤状况,并将成果图报总工审批,由总工签发允掘进尺通知书。 3、生产技术部门负责探场允掘基点的检查、监督工作,必须及时掌握工作面进度状况,严禁超掘。 4、进行钻探作

11、业前,必须检查工作面安全状况,尤其是顶板及支护状况,保持“敲帮问顶;运输设备、材料时,严禁行人又行车,做到“行人不行车,行车不行人。 5、钻探过程中,必须注意随时钻孔内状况,跟班作业人员必须及时将探孔参数及探孔内状况向矿调度室汇报,并做好记录;发现异常时,不准掘进,等待处理看法,没有处理看法前,不得恢复探掘。 6、钻探过程中碰到: 顶钻、喷孔等动力现象,必须停止钻探,切断工作面电源,向矿调度室汇报,请相关负责人到现场分析工作面钻孔内状况。 瓦斯特别预兆:有声预兆:煤层发出劈裂声、闷雷声、机枪声、响煤炮以及气体穿过含水裂缝时的吱吱声等。声音由远到近,由小到大,有短暂的,有连续的,时间间隔长短不一

12、致。煤壁发生震动和冲击,顶板来压,支架发出折裂声; 无声预兆:工作面顶板压力增大,煤壁被挤压,片帮掉渣,顶板下沉或底板鼓起;煤层层理紊乱、煤暗淡无光泽、煤质变软;瓦斯忽大忽小,煤壁发凉,打钻时有顶钻、卡钻、喷瓦斯等现象。 钻孔出现压力水现象,必须停止钻探,切断工作面钻机电源,不能退出钻杆,向矿调度室汇报,请相关负责人到现场分析工作面钻孔内状况。透水预兆:巷道壁或顶扳“挂汗,它是积水通过岩石微小裂隙时,凝集于岩煤壁表面的一种现象;工作面顶板淋水加大,或出现压力水头;工作面温度降低。工作面可见到淡淡的雾气,使人感到阴凉;水叫。煤岩层裂缝中有水挤出,发出“嘶嘶的响声,有时还可听到像低落的雷声或开锅水

13、声;工作面有害气体增加。因积水区有气体向外散出,使工作面空气中的二氧化碳、硫化氢等气体的含量显然增大,这都是透水的危险征兆。 7、强化瓦斯检查,每班安排一名专职瓦检员跟班检查钻场瓦斯状况,杜绝瓦斯超限作业。 8、当掘进工作面距煤层法向距离5m、3m、2m时,施工单位每次打眼前必须在该巷道底板或顶板、中部各施工1个小直径42mm前探钻孔,确定煤层层位,确保岩柱距煤层厚度不小于2m的法向距离,该钻孔必须始终超前于工作面迎头3m以上,以防止误揭开煤层。 9、强化巷道测量工作,技术人员应及时标定、延伸中腰线,施工人员严格按中、腰线施工,不得擅自更改方位、倾角,掘进过程中测量人员应及时测量上图,及时改正

14、掘进偏差。 10、生产技术部必须常常派人到现场了解进度及岩性,并与估计平、剖面图进行对比,确切掌握迎头距煤层的发向距离,严格执行好超前钻孔的钻探工作,在掘进工作面前方和两侧钻孔及时掌握掘进前方的地质构造,以防止误揭特别煤层。 11、为防止误揭特别煤层,施工人员每班进尺前,必须在巷道顶部,中部、底部各打一个超前探钻孔孔深为5m,确保岩柱厚度不小于5m,严格执行先探后掘、边掘边探制度,钻孔方位角度与巷道方位角相同,防止误穿煤层。 12、对巷道前方猜测的地质构造,必须依据其猜测的影响程度,采用针对性超前猜测措施。所有钻探钻孔应能控制煤层层位及构造,如果探到煤,及时汇报并严格按照石门揭煤措施进行。 13、钻探过程中,严格按钻探工操作规程进行操作,严禁违章作业。 14、工作面避灾路线:作业地点副斜井112联系巷回风斜井井筒地面副斜井工作面避灾路线图见附图3 附图: 附图1 副斜井预想剖面 附图2 副斜井防止误穿煤层钻孔钻孔布置图 附图3 副斜井工作面避灾路线图 第 10 页 共 10 页文章源于网络整理,侵权及时告知删除。(Word格式,可编辑)
