1、一、工程概况1二、现场情况：1三、供电方式：1四、施工临时用电方案计算24.1 用电量计算:24.2 变压器容量计算:34.3 配电导线截面计算:4五、施工现场施临时用电技术要求：6六、施工现场临时用水111、施工用水：112、施工现场生活用水量，按下式计算：123、消防用水量：124、总用水量(Q)计算125、水源选择及临时给水管道的安装12一、工程概况工程名称：Erix_N建设单位：Erix_N设计单位：Erix_N监理单位：Erix_N施工单位：Erix_N该工程位于Erix_N内，Erix_N总建筑面积为EriX_NM2,六层全现浇钢筋硅框架结构，连廊部分总建筑面积Erix_NM2,四
2、层全现浇钢筋硅框架结构，室外道路建筑面积Erix_NM2,建筑物为字型建筑,长ErixNm,宽ErixNm,总建筑高度为ErixNmo二、现场情况：本工程的生活区和施工作业区分开设置，生活区设置于已建科学楼首层架空活动层内，生活区的电源从总配电箱引出。生活区的水源从工地的东南角方向引入。施工作业区的用电由建设单位在的变配电室的300KVA的变压器供应。三、供电方式：根据建设部颁布标准施工现场临时用电安全技术规范JGJ46-2005和建筑施工现场临时用电安全技术的有关公式和数据参照表格进行计算，符号的定义见书中章节的说明。本工程临时用电由建设单位提供电源，采用三相四线制，TN-S系统。经计算主要

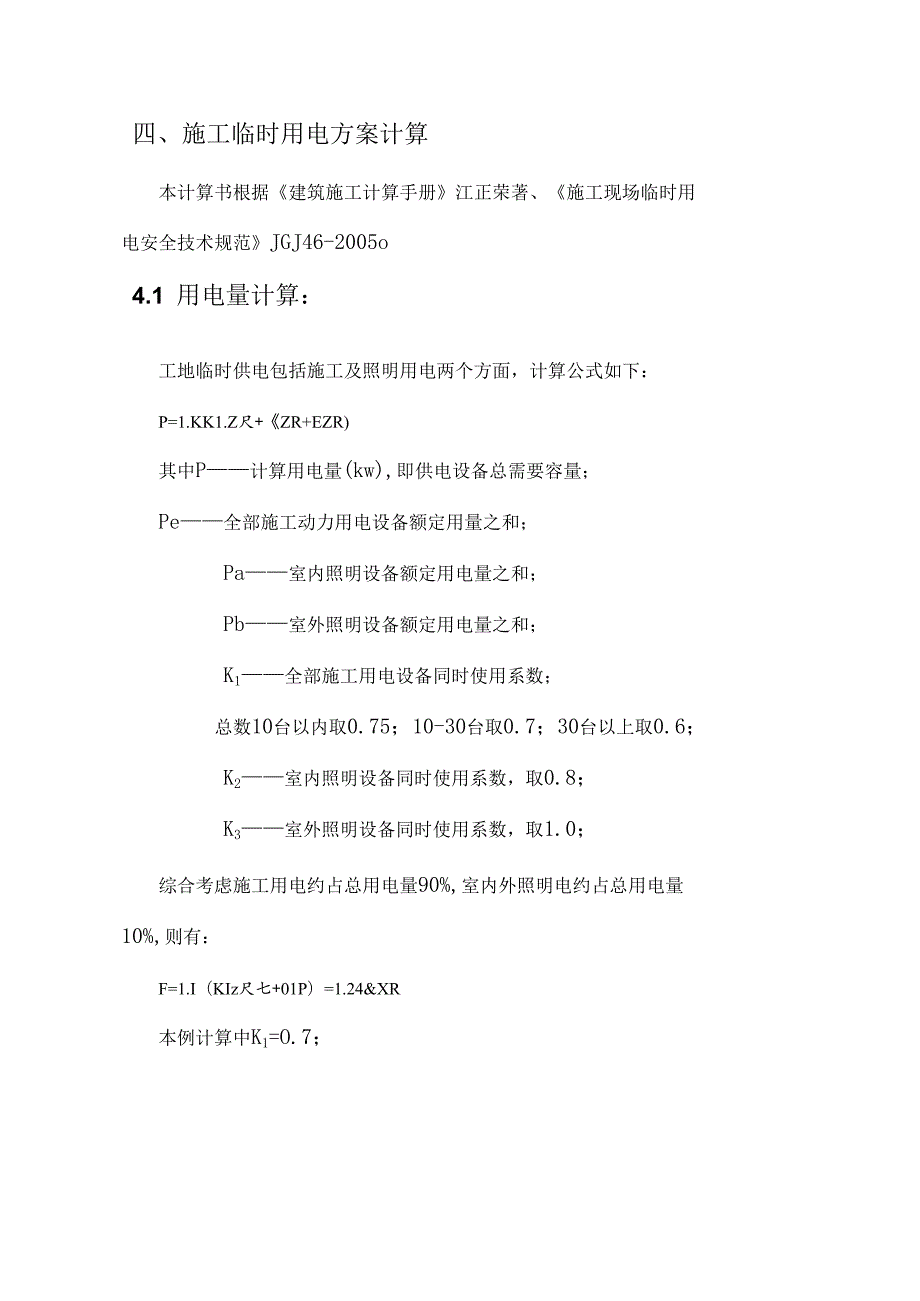

3、机械设备及施工照明用电高峰功率为166.66KW,总容量233.32KVAo经计算主电源线路规格为BVV-3*240+2*120敷设至施工现场配电房。四、施工临时用电方案计算本计算书根据建筑施工计算手册江正荣著、施工现场临时用电安全技术规范JGJ46-2005o4.1 用电量计算：工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.KK1.Z尺+ZR+EZR)其中P计算用电量(kw),即供电设备总需要容量；Pe全部施工动力用电设备额定用量之和；Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和；K1全部施工用电设备同时使用系数；总数10台以内取0.75；10-30台取0.
4、7；30台以上取0.6；K2室内照明设备同时使用系数，取0.8；K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%,室内外照明电约占总用电量10%,则有：F=1.I（KIz尺七+01P）=1.24&XR本例计算中K1=O.7；全部施工动力用电设备额定用量:序号机具名称型号额定功率(kW)台数1静力压桩机WJY160型56.0012蛙式夯土机HW-30601.5023高速井架15.0024插入式振动器1.1025平板式振动器0.5026混凝土输送泵HB-1532.2017钢筋切断机GJ-407.0018钢筋调直机2.0019钢筋变曲机GJ7-402.80110交流电弧焊机
5、21.00111木工圆据机3.00112100m高扬程水泵20.00113直流电弧焊机10.001经过计算得到P=1.24K1pc=1.240.7X190.20=165.IOkWo4.2 变压器容量计算:根据以上的施工机械用电负荷，进行变压器容量计算:变压器容量计算公式如下：n105尸一n月=-1=14F其中Po变压器容量(kVA)；1.05功率损失系数;COS巾用电设备功率因素，一般建筑工地取0.75。经过计算得到Po=1.4p=1.4165.10=231.14kVAo4.3 配电导线截面计算:根据以上的施工机械用电负荷及电传输距离，进行总导线的截面计算：1 .按导线的允许电流选择：三相四线
6、制低压线路上的电流可以按照下式计算：(规范规定需要三相四线制配电的电缆线路必须采用五芯电缆)：./00OF3U1cos其中I1线路工作电流值（八）;U1线路工作电压值(V),三相四线制低压时取380V。经过计算得到II=2p0=2233.32=466.64Ao根据上式计算所得结果,查建筑施工计算手册P1084表18-24得出以下铜芯导线类型及其截面积分可供选择：TJ型铜裸线120.OOmm2BX型铜芯橡皮线150.OOmm2BV型铜芯塑料线185.OOmm22 .按导线的允许电压降校核：配电导线截面的电压可以按照下式计算：CSMq3Q=16.05+0.156=16.2061./S5、水源选择及临时给水管道的安装水源利用现场建设单位提供驳接给水系统。配水管网的布置：采用环形布置，地面给水管采用暗装，穿越路面加以保护，引上楼层垂直部分采用明装。(3)管径的选择：D4Q(11V1000)一d-给水管直径(m)Q耗水量(1./S)V-管网中水流速取2.5mS;计算得：d=416.206/(3.142.51000)=0.0908m选取DN=100镀锌管作供水管可满足需要
