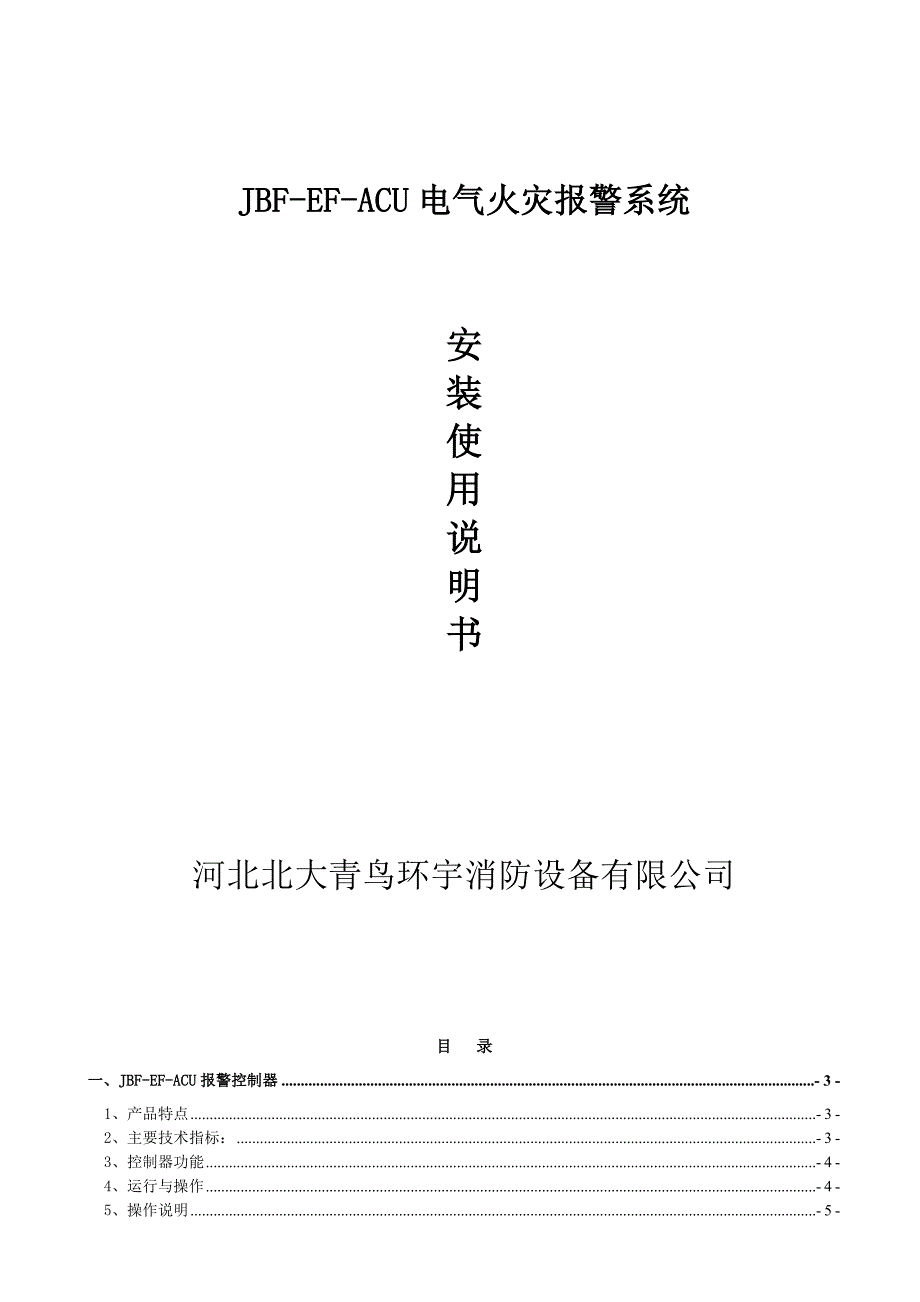

1、 北大青鸟电气火灾监控系统说明书Ver1.2 JBF-EF-ACU电气火灾报警系统安装使用说明书河北北大青鸟环宇消防设备有限公司目 录一、JBF-EF-ACU报警控制器- 3 -1、产品特点- 3 -2、主要技术指标:- 3 -3、控制器功能- 4 -4、运行与操作- 4 -5、操作说明- 5 -6、设备安装- 7 -7、开通调试- 7 -8、附图- 7 -二、JBF-EF-BD/RT电气火灾监控探测器- 9 -1、产品特点- 9 -2、主要技术指标- 9 -3、产品主要功能- 10 -4、操作说明- 10 -5、功能设置- 12 -6、系统安装- 13 -7、开通调试- 13 -8、附 图-

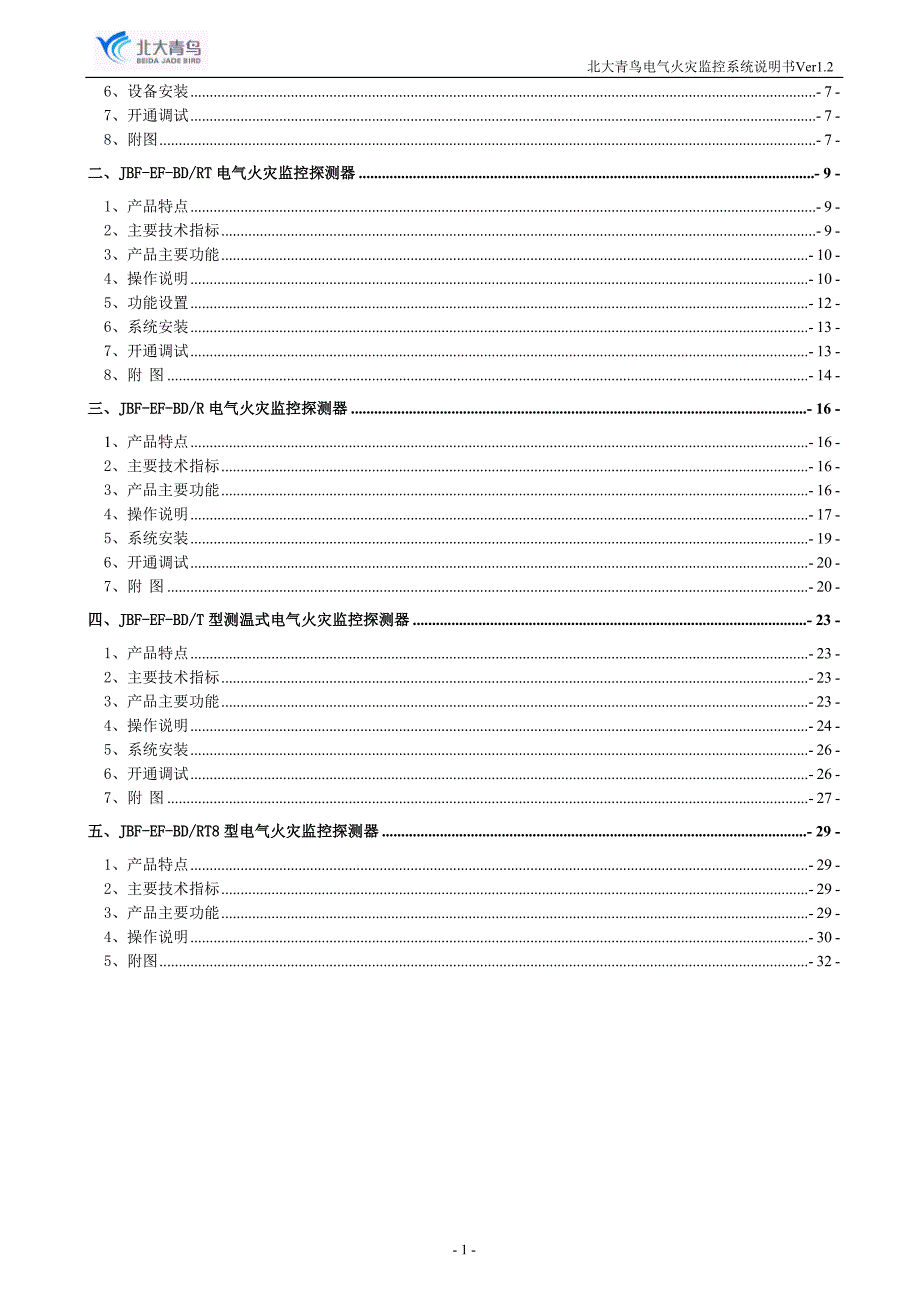

2、 14 -三、JBF-EF-BD/R电气火灾监控探测器- 16 -1、产品特点- 16 -2、主要技术指标- 16 -3、产品主要功能- 16 -4、操作说明- 17 -5、系统安装- 19 -6、开通调试- 20 -7、附 图- 20 -四、JBF-EF-BD/T型测温式电气火灾监控探测器- 23 -1、产品特点- 23 -2、主要技术指标- 23 -3、产品主要功能- 23 -4、操作说明- 24 -5、系统安装- 26 -6、开通调试- 26 -7、附 图- 27 -五、JBF-EF-BD/RT8型电气火灾监控探测器- 29 -1、产品特点- 29 -2、主要技术指标- 29 -3、产品

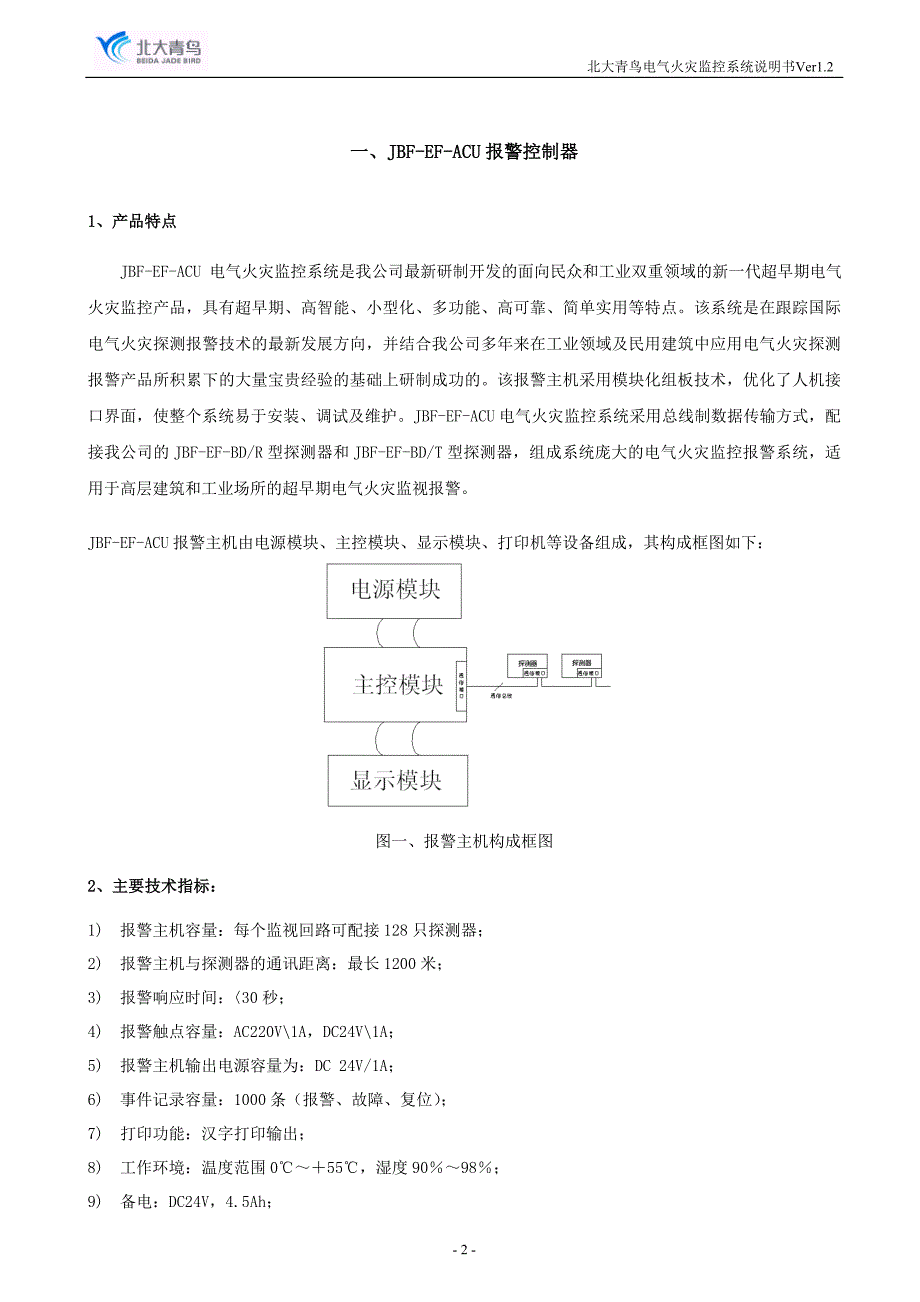

3、主要功能- 29 -4、操作说明- 30 -5、附图- 32 -一、JBF-EF-ACU报警控制器1、产品特点JBF-EF-ACU 电气火灾监控系统是我公司最新研制开发的面向民众和工业双重领域的新一代超早期电气火灾监控产品,具有超早期、高智能、小型化、多功能、高可靠、简单实用等特点。该系统是在跟踪国际电气火灾探测报警技术的最新发展方向,并结合我公司多年来在工业领域及民用建筑中应用电气火灾探测报警产品所积累下的大量宝贵经验的基础上研制成功的。该报警主机采用模块化组板技术,优化了人机接口界面,使整个系统易于安装、调试及维护。JBF-EF-ACU电气火灾监控系统采用总线制数据传输方式,配接我公司的J

4、BF-EF-BD/R型探测器和JBF-EF-BD/T型探测器,组成系统庞大的电气火灾监控报警系统,适用于高层建筑和工业场所的超早期电气火灾监视报警。JBF-EF-ACU报警主机由电源模块、主控模块、显示模块、打印机等设备组成,其构成框图如下:图一、报警主机构成框图2、主要技术指标:1) 报警主机容量:每个监视回路可配接128只探测器;2) 报警主机与探测器的通讯距离:最长1200米;3) 报警响应时间:30秒;4) 报警触点容量:AC220V1A,DC24V1A;5) 报警主机输出电源容量为:DC 24V/1A;6) 事件记录容量:1000条(报警、故障、复位);7) 打印功能:汉字打印输出;

5、8) 工作环境:温度范围055,湿度9098;9) 备电:DC24V,4.5Ah;10) 功耗:监视状态下30W,报警状态下60W;11) 外形尺寸(壁挂):500372110 mm;12) 重量:15Kg(含备电)。3、控制器功能1) 火灾报警当探测器传送的现场传感器状态信息经电气火灾报警主机识别判定为电气设备异常,具有火灾隐患时,电气火灾报警主机发出火灾报警信号,点亮报警指示灯,发出报警音响,同时在液晶显示屏上显示事件总数,首次报警部位、首次报警类型及报警日期和时间、后续报警部位、后续报警类型和报警日期和时间等信息。2) 故障报警当探测器的传输线、探测器本身或探测器携带的传感器发生故障时,

6、电气火灾报警主机发出探测部件故障信号,点亮故障指示灯,发出故障报警音响,同时在液晶屏上显示出事件总数,首次报警及后续报警的部位和报警日期和时间,当故障解除后,故障报警可自动解除。3) 继电器报警输出电气火灾报警主机配置有8组输出继电器,每个继电器输出控制均有手动控制按键与之相对应,可手动、自动实现继电器的启动、停止。所有继电器的容量为DC24V/1A或220V/1A。4) 事件记录功能电气火灾报警主机可记录最近发生的1000条事件,包括火灾报警、故障报警、复位操作事件发生地址、日期、时间,用户可以通过液晶屏进行事件查询。5) 、打印功能电气火灾报警主机配置汉字打印机,可实时打印事件类型、日期、

7、时间、报警地址。4、运行与操作电气火灾报警主机正常运行时,主电指示灯点亮,系统巡检指示灯闪亮,时钟正常走时;1) 火灾报警当电气火灾报警主机接收到探测器传送的火灾报警信号后,电气火灾报警主机发出火警声光报警信号,时钟锁定,液晶屏指示出首次报警和后续报警的探测器地址、传感器地址、报警类型,当电气火灾报警主机的控制选择开关处于允许状态时,报警主机自动启动8组输出继电器控制的控制设备。火警发生后,值班人员应先按下“消音”键消除音响,然后按电气火灾报警主机指示出的报警地址进行相应的现场观察、处理,现场情况处理完毕,值班人员按复位操作,使系统恢复到正常监视状态。2) 故障报警当探测器携带的传感器丢失或探

8、测器与电气火灾报警主机的通讯线发生断路或短路故障时,电气火灾报警主机发出故障报警音响,故障指示灯点亮,液晶屏指示出发生故障报警的探测器地址、传感器地址,当液晶屏只显示出探测器地址号时,表示报警主机与探测器的连接线出现故障,当液晶屏同时显示探测器地址和传感器地址时,表示探测器与传感器的连接线或传感器本身出现故障,值班人员应先按下“消音”键,消除音响,然后按电气火灾报警主机指示出的故障发生地址,进行现场检查和维修,当故障解除后,电气火灾报警主机会自动恢复到正常监视状态。在故障未排除前,其他探测器传送的火灾报警信号被报警主机接收后,控制器将优先处理火灾报警信号。3) 继电器报警输出当电气火灾报警主机

9、接收到火灾报警信号后,如果电气火灾报警主机的控制选择开关处于“自动”位置,电气火灾报警主机将会自动启动8组继电器。如果电气火灾报警主机的控制选择开关处于“手动”位置,用户可通过面膜上的操作键手动控制8组继电器。所有输出继电器的容量为DC24V/1A或220V/1A。4) 电源故障电源故障分两种类型:主电故障和备电故障。当主电断电或电压不足时,报警主机发出故障音响,主电故障指示灯点亮。值班人员应检查主电供电电路及控制装置内部主电保险丝是否熔断,当主电恢复正常后报警主机自动复位。当备电电池电压不足或电池连接线断线及充电回路发生故障时,备电故障指示灯点亮,值班人员应检查备电电压和备电保险丝以及备电回

10、路是否有断线,故障解除后,报警主机自动复位。5) 操作级别设定报警主机设有3个操作级别,消音键可由任何人进行操作,用于消除报警主机发出的音响,消防值班人员或工程调试人员通过键盘锁可以进行报警主机复位、系统设置、自检等操作,专业人员可以通过工具打开报警主机进行维修或软硬件设置。5、操作说明1) 报警主机面板布置2) 按键说明 控制选择开关:自动联动或手动联动控制选择开关,当控制选择开关处于“自动”位置时,报警主机可以自动联动外部设备,当控制选择开关处于“手动”位置时,报警主机不能自动联动外部设备,可以通过面膜上的操作键手动启动、停止外部设备; 键盘开关:键盘操作控制开关,当键盘开关处于“允许”位

11、置时,可以操作报警主机操作面板上的所有按键,当键盘开关处于“禁止”位置时,除消音键外,报警主机操作面板上其他所有的按键均不起作用,报警主机不执行其他任何操作指令; 消音:清除音响,在报警主机发出音响时,按下此键消除音响; F1-F5键:组合功能键,在不同的菜单下,该按键的功能不同,操作者可以根据提示进行相应的操作; 操作键区的数字0-9:数字键,配合F1-F5组合功能键,进行数字输入和设置;控制键区的数字1-8:控制键,1-8分别对应1号-8号继电器的控制,包括手动启动、手动停止; 复位:在键盘开关处于“允许”位置下,按下该键,对报警主机进行复位操作,消除所有火警、故障、联动。 报警主机密码:

12、1193) 操作说明 系统设定:输入报警主机配接的探测器数量,输入数字在1-128之间,其它数字无效,注意探测器地址必须连续编址,中间不允许空号,否则报警主机会报出探测器地址故障,按下确认键登记,按下退出键退出; 时间设定:依照光标提示用数字键0-9输入年-月-日-星期时-分-秒后,按下确定键退出; 历史记录:用键查询历史记录,按下退出键退出; 系统自检:系统声光自检后自动退出; 打印设定:按下相应的“开/关”选择功能键更改打印设定,按下退出键退出; 密码设定: 在不同的环境下,可以对报警主机的初始密码进行修改; 音响设定:在不同的环境下,可以对音响进行控制,即“开”或“关”;6、设备安装1)

13、 一个电气火灾报警主机最多配接128台探测器;2) 电气火灾报警主机与探测器之间的通讯线应采用双绞线,且线径不得小于1.5mm2,通讯线敷设距离最长应小于1200m,如果通讯线的使用距离超过1200m,应增加中继器,当系统应用在强干扰场所时,通讯线应采用屏蔽双绞线,屏蔽双绞线的屏蔽层应良好接大地;3) 当电气火灾报警主机与现场最远的探测器之间的距离超过500m时,电气火灾报警主机主板与最远的探测器主板上的通讯终端电阻设置应设置为“ON”。7、开通调试1) 先检查接入报警主机的各种连线规格是否满足要求,连线之间是否有短路现象;2) 在施工方已做完接地绝缘电阻测试,并认为绝缘电阻满足施工要求的前提

14、下用万用表测量接入线对大地的绝缘电阻应大于20M;3) 以上线路检查完毕并确认布线满足要求后,首先将探测器通电,等待互感器稳定,探测器进行信号采集后,进行探测器回路数设置,报警门限值设置,对探测器进行各项功能(火灾报警、故障报警)测试;4) 将探测器通讯线和输出控制线接入报警主机,打开主电,用万用表测量各条线上的电压是否正常;5) 进行探测器数量设置,电气火灾报警主机时钟设置;然后复位电气火灾报警主机;6) 做电气火灾报警主机基本功能试验,做报警、继电器输出功能试验;8、附图1) 系统构成连接图 2) 报警主机端子接线图端子排(自左至右)1CO1NO1NC2CO2NO2NC8CO8NO8NCG

15、ND24VLALBDB9公共常开常闭公共常开常闭公共常开常闭负极正极A线B线RS232接口1号继电器输出2号继电器输出8号继电器输出外供电源线报警器回路线RS232接口 3) 壁挂式报警主机安装尺寸图二、JBF-EF-BD/RT电气火灾监控探测器电气火灾监控探测器由监视模块和电流互感器两部分组成。1、产品特点JBF-EF-BD/RT型电气火灾监控探测器(以下简称探测器)是一种非独立式的智能型探测器。探测器作为电气火灾监控系统信号处理的中继部分,能通过内置电路及软件对下级终端互感器传递过来的信号进行智能分析处理,由此可判断出下级终端每一只互感器的状态(即故障状态、火灾报警状态、正常工作状态),并

16、通过RS485通讯网络将本机(即多台探测器中的一台)下级终端每一只互感器的故障、报警等信息发送给上级JBF-EF-ACU型电气火灾报警主机,完成监控、报警的综合处理。探测器具有互感器故障诊断、报警精度高、可靠性强(能有效防止误报、漏报)、小型化、多功能、简单实用、安装方便等特点。2、主要技术指标1) 执行标准:GB 142872005电气火灾监控系统 第2部分:剩余电流式电气火灾监控探测器 GB 142872005电气火灾监控系统 第3部分:测温式电气火灾监控探测器2) 工作电源:AC220V15%/50Hz 3) 互感器容量:4只电流互感器和4只温度互感器4) 工作环境温度:0555) 存储

17、环境温度:10656) 工作环境湿度:95%7) 海拔高度:2000m8) 继电器触点容量:AC220V/1A,DC24V/1A9) 继电器数量:4个10) 最大功耗:5W11) 外形尺寸:155*110*110mm 导轨式安装3、产品主要功能1) 故障报警 当探测器检测到18个通道的互感器的传输线或互感器自身发生故障时,相应通道的指示灯点亮,并发出断断续续故障报警声音,当故障排除后,故障报警自动解除。2) 火灾隐患预警及二级阈值报警脱扣当探测器采样到的数值大于等于火灾隐患预警值时,电流探测器经识别判定为电气设备异常,探测器发出预警信号,点亮报警指示灯,发出报警声音,等待职守人员处理;如无人及

18、时处理,采样到的数值大于等于二级阈值报警值时,探测器就会迅速动作于脱扣,并且报警声音继续响,直至有关人员进行处理;3) 采样显示功能 探测器循环轮流采样和显示18个互感器传递过来的信号;4) 自检功能 探测器在开机时,自检一遍面板上的数码管、指示灯和蜂鸣器;5) 设定功能 互感器数量设定 可通过面板上的拨码开关来设定互感器数量; 火灾隐患预警及二级阈值报警脱扣设定 可通过面板上的功能键来设定18互感器相应的火灾隐患预警及二级阈值报警脱扣,设定范围分别为50至900之间,出厂默认值:火灾隐患预警为300mA,二级阈值报警脱扣为500mA;温度设定范围为55至140,出厂默认值为70; 注:二级阈

19、值报警脱扣设定值必须大于火灾隐患预警设定值。 本机地址设定 可通过面板上的功能键来设定本机地址,设定范围为1至128,出厂默认值为1;6) 消音功能 当发生火灾阈值报警或故障报警时,可用来消除音响;7) 复位功能 复位消音指示灯、继电器以及所有的报警和故障信号;8) 继电器动作输出功能当电流互感器发出二级阈值报警脱扣信号后,继电器自动动作输出,可以作为脱扣功能。4、操作说明1) 显示面板介绍显示面板由4位数码管、20个指示灯、4个按钮和2个拨码开关组成。 面板外观 数码管功能介绍在运行状态时,第一位数码管显示的是当前处于的通道数。后三位:若互感器正常时,显示的是当前通道数所测的电流(或温度)值

20、若互感器不存在或故障时,显示“Err”;在设定状态时,若第一位数码管显示字母“d”时,后三位数码管显示的是该探测器的本机地址,若第一位显示阿拉伯数字“18”或“1.8.”时,则表示当前处于第几通道,后三位显示的是该通道所设定的火灾隐患预警阈值或二级阈值报警脱扣值。 指示灯介绍 该部分由4个绿色、8个红色和8个黄色指示灯组成。4个绿色指示灯:处于左边上面的为“运行”指示灯,当系统运行时该指示灯处于闪烁状态;处于左边下面的为“消音”指示灯,当按下“消音键”后,该指示灯一直处于亮的状态,直到按下“复位键”时才熄灭;处于右边上面的为“电流”指示灯;处于右边下面的为“温度”指示灯。8个红色指示灯:当哪

21、个通道所测的值超过所设定的火灾隐患预警或二级阈值报警脱扣值时,其相应的指示灯就会一直处于亮的状态,直到按下“复位键”时才熄灭。8个黄色指示灯:当哪个通道的电流互感器不存在或故障时,其相应的指示灯就会一直处于亮的状态,直到按下“复位键”或互感器恢复时才熄灭。 键盘功能介绍 该部分由功能键、确认键、复位/移位键、消音/加一键组成。功能键:用来进行界面切换;确认键:用来保存设定值;复位/移位键:在设定状态时,用来移动闪烁位,在运行状态时,用来复位所有的指示灯(运行灯除外)、继电器及消除音响;消音/加一键:在设定状态时,用来对闪烁位进行加一操作,在运行状态时,用来进行消音。2) 拨码开关介绍 面板左侧

22、凹槽中的4位拨码开关SW7用来设定该探测器的回路数。设定范围:电流、温度各为14路。 凹槽中的8位拨码开关SW1用于密码设置,1至4位为进入本机参数设定界面的密码,出厂默认值为1110*(如图43),密码错误时不能进入参数设定界面。5至8位用于回路检测的开启设置,5、6两位设置电流,7、8两位设置温度,出厂默认值为*1111。(如图43),设置错误不能进行回路检测。5、功能设置1) 数值设定 本机地址设定: 在运行状态时,按一下功能键,蜂鸣器鸣叫一声的同时即进入设定界面,也即当前显示的是本机地址,此时第一位数码管显示为“d”,第二位数码管处于闪烁状态,此时可以通过复位/移位键和消音/加一键来改

23、变当前的设定值。设定完之后,按一下确认键一次,蜂鸣器鸣叫一声的同时当前所设定数值即保存完毕,同时进入1电流互感器火灾报警阈值设定界面。回路数设定: 探测器应根据实际所接互感器数量设定回路数,回路数设定采用二进制,由面板左侧凹槽中的四位拨码开关SW7设定(见附录图1)。本探测器规定设定回路数拨码开关由ON拨向OFF,拨码开关左侧1、2两位设置电流,右侧3、4两位设置温度,二进制编码的00、01、10、11分别对应互感器回路数的1、2、3、4、路。如本探测器实际接1只电流互感器、3只温度互感器,应将探测器电流回路数设为1,温度回路数设为3,二进制编码为0010,拨码开关设置如下图42: 图42 图

24、43 火灾隐患预警阈值及二级阈值报警脱扣设定:在进行本机地址设定时,若有按下确定键,则即可进入该界面;若没有,则按一下功能键即可进入该界面。进入该界面时第一位数码管显示的是“1”,第二位数码管处于闪烁状态,此时可以通过复位/移位键和消音/加一键来改变当前的设定值。设定完之后,按下确认键一次,蜂鸣器鸣叫一声的同时当前所设定数值即保存完毕,同时进入1#互感器二级阈值报警脱扣设定界面。28互感器报警阈值的设定同1,当8互感器设定完毕之后探测器自动进入运行界面。注:本探测器规定,14回路接电流互感器,设定范围为50900;58回路接温度互感器,设定范围为55140;2) 消音 在报警状态时,按一下消音

25、/加一键后,“消音”指示灯点亮,同时蜂鸣器停止鸣叫。3) 复位 在故障或火灾报警状态时,按一下复位/移位键后,除“运行”指示灯之外,所有的指示灯全灭掉,同时蜂鸣器停止鸣叫,及继电器复位。6、系统安装1) 安装 交流电源、机壳接地、控制信号输出等选用BV-2*2.0mm2 铜芯绝缘线; 电源引入探测器应加3A熔断器或断路器保护; 探测器与报警主机之间的通讯线应采用RVS-2*1.5mm2以上双绞线,通讯线敷设距离最长不大于1200m,如果通讯线的使用距离超过1200m,应增加中继器,当系统应用在强干扰场所时,通讯线应采用屏蔽双绞线,屏蔽双绞线的屏蔽层应良好接大地; 当报警主机与现场最远的探测器之

26、间的距离超过500m时,报警主机主板与最远的探测器主板上的通讯终端电阻设置应设置为“ON”,即将2线式排针用短接帽短接。7、开通调试1) 当确认探测器的电源、通讯线及互感器接线无误后通电开机,开机时探测器对显示面板上的指示灯、数码管、蜂鸣器进行自检,自检时,运行和消音指示灯一直点亮,火灾报警和故障报警指示灯从1依次点亮到8,数码管从1111依次显示到8888,蜂鸣器鸣叫一声。若发现指示灯、数码管、蜂鸣器有异常,应该立刻更换显示面板。2) 将探测器按实际所接互感器数量设定好回路数。3) 将每个回路的火灾报警阈值分别设置成大于相应互感器实际采集到的电流(或温度)值,等待互感器稳定,探测器进行信号采

27、集后,即大概在四十秒内,看是否有回路处于故障状态,若有,则仔细检查接线端子看是否良好接触,检查互感器传输线是否断路。检查互感器好坏,用万用表测量互感器的阻值,为无穷大,则互感器是坏的;看是否有回路处于火灾报警状态,若有,则说明探测器工作异常,应该更换探测器主板。4) 将任意一个回路的互感器拆下,该回路应在四十秒之内发出故障报警信号。5) 让任意一个回路处于火灾报警的状态,该回路应在四十秒之内发出火灾报警信号。6) 在故障或火灾报警时,按下消音键音响应消除同时消音指示灯应点亮,若此时又有另一个回路发出报警信号,蜂鸣器应该继续鸣叫,再按消音键音响应该又可消除,而消音指示灯一直亮着。7) 在故障或火

28、灾报警时,若按下复位键,所有指示灯(运行指示灯除外)都熄灭,继电器复位,音响消除。8) 将做过开机试验和设定好本机地址的探测器与报警主机相连,看通讯是否正常,若不正常,检查通讯线是否断路和接线端子是否接触良好。8、附 图1) 探测器的外形尺寸图如下: 图12) 接线端子说明 I1I8:18互感器的一个输入端;GND: 18互感器的另一个输入端;1、2电流互感器共用一个GND, 3、4电流互感器共用一个GND, 5、6温度互感器共用一个GND, 7、8温度互感器共用一个GND。L: 交流220V的火线; E: 地线; N: 交流220V的零线。CO1: 继电器1的公共端; NO1: 继电器1的常

29、开点。CO2: 继电器2的公共端; NO2: 继电器2的常开点;CO3: 继电器3的公共端; NO3: 继电器3的常开点。CO4: 继电器4的公共端; NO4: 继电器4的常开点;LA: RS485总线的A线;LB: RS485总线的B线。三、JBF-EF-BD/R电气火灾监控探测器1、产品特点JBF-EF-BD/R型剩余电流式电气火灾监控探测器(以下简称电流探测器)是一种非独立式的智能型探测器。电流探测器作为电气火灾监控系统信号处理的中继部分,能通过内置电路及软件对下级终端电流探头传递过来的信号进行智能分析处理,由此可判断出下级终端每一只电流探头的状态(即故障状态、火灾报警状态、正常工作状态

30、并通过RS485通讯网络将本机(即多台电流监控探测器中的一台)下级终端每一只电流探头的故障、报警等信息发送给上级JBF-EF-ACU型电气火灾监控设备,完成监控、报警的综合处理。2、主要技术指标1) 执行标准:GB 142872005电气火灾监控系统 第2部分:剩余电流式电气火灾监控探测器2) 工作电源:AC220V15%/50Hz 3) 互感器容量:8只电流互感器4) 工作环境温度:0555) 存储环境温度:10656) 工作环境湿度:95%7) 海拔高度:2000m8) 继电器触点容量:AC220V/1A,DC24V/1A9) 输出继电器:2个10) 最大功耗:5W11) 外形尺寸:1

31、55*110*110mm 导轨式安装3、产品主要功能1) 故障报警 当电流探测器检测到18个通道的电流互感器的传输线或电流互感器自身发生故障时,相应通道的指示灯点亮,并发出断断续续故障报警声音,当故障排除后,故障报警自动解除。2) 火灾隐患预警及二级阈值报警脱扣当探测器采样到的数值大于等于火灾隐患预警值时,电流探测器经识别判定为电气设备异常,探测器发出预警信号,点亮报警指示灯,发出报警声音,等待职守人员处理;如无人及时处理,采样到的数值大于等于二级阈值报警值时,探测器就会迅速动作于脱扣,并且报警声音继续响,直至有关人员进行处理;3) 采样显示功能 电流探测器循环轮流采样和显示18个互感器传递过

32、来的信号;4) 自检功能 电流探测器在开机时,自检一遍面板上的数码管、指示灯和蜂鸣器;5) 设定功能 互感器数量设定 可通过面板上的拨码开关来设定互感器数量,设定范围为1至8; 火灾隐患预警及二级阈值报警脱扣设定 可通过面板上的功能键来设定18互感器相应的火灾隐患预警及二级阈值报警脱扣,设定范围分别为50至900之间,出厂默认值:火灾隐患预警为300mA,二级阈值报警脱扣为500mA; 注:二级阈值报警脱扣设定值必须大于火灾隐患预警设定值。 本机地址设定 可通过面板上的功能键来设定探测器地址,设定范围为1至128,出厂默认值为1;6) 消音功能 当发生火灾阈值报警或故障报警时,可用来消除音响;

33、7) 复位功能 复位消音指示灯、继电器以及所有的报警和故障信号;8) 继电器动作输出功能当电流互感器发出二级阈值报警脱扣信号后,继电器自动动作输出,可以作为脱扣功能。4、操作说明1) 显示面板介绍显示面板由4位数码管、18个指示灯、4个按钮和2个拨码开关组成。 面板外观 数码管功能介绍在运行状态时,第一位数码管显示的是当前处于的通道数,后三位:若互感器正常时,显示的是当前通道数所测的电流值,若互感器不存在或故障时,显示“Err”;在设定状态时,若第一位数码管显示字母“d”时,后三位数码管显示的是该探测器的本机地址,若第一位显示阿拉伯数字“18”或“1.8.”时,则表示当前处于第几通道,后三位显

34、示的是该通道所设定的火灾隐患预警阈值或二级阈值报警脱扣值。 指示灯功能介绍该部分由2个绿色、8个红色和8个黄色指示灯组成。2个绿色指示灯:处于上面的为“运行”指示灯,当系统运行时该指示灯处于闪烁状态;处于下面的为“消音”指示灯,当按下“消音键”后,该指示灯一直处于亮的状态,直到按下“复位键”时才熄灭。8个红色指示灯:当哪个通道所测的电流值超过所设定的火灾隐患预警阈值或二级阈值报警脱扣时,其相应的指示灯就会一直处于亮的状态,直到按下“复位键”时才熄灭。8个黄色指示灯:当哪个通道的电流互感器不存在或故障时,其相应的指示灯就会一直处于亮的状态,直到按下“复位键”或互感器恢复时才熄灭。 按键功能介绍该

35、部分由功能键、确认键、复位/移位键、消音/加一键组成。功能键:用来进行界面切换;确认键:用来保存设定值;复位/移位键:在设定状态时,用来移动闪烁位,在运行状态时,用来复位所有的指示灯(运行灯除外)、继电器及消除音响;消音/加一键:在设定状态时,用来对闪烁位进行加一操作,在运行状态时,用来进行消音。 拨码开关功能介绍面板左侧凹槽中的4位拨码开关SW7用来设定该探测器的回路数。设定范围:18路,当超出设定范围时,4个数码管显示“”,指示灯处于全灭状态。 凹槽中的8位拨码开关SW1用于密码设置,为进入本机参数设定界面的密码,出厂默认值为01111110(如图43),密码错误时不能进入参数设定界面。2

36、) 操作说明 本机地址设定在运行状态时,按一下功能键,蜂鸣器鸣叫一声的同时即进入设定界面,也即当前显示的是本机地址,此时第一位数码管显示为“d”,第二位数码管处于闪烁状态,此时可以通过复位/移位键和消音/加一键来改变当前的设定值。设定完之后,按一下确认键一次,蜂鸣器鸣叫一声的同时当前所设定数值即保存完毕,同时进入1电流互感器火灾隐患报警阈值设定界面。 回路数设定 探测器应根据实际所接互感器数量设定回路数,如本探测器实际接7只互感器,应将探测器回路数设为7,回路数设定采用二进制,由面板左侧凹槽中的四位拨码开关SW7设定(见附录图1)。本探测器规定设定回路数拨码开关由ON拨向OFF,拨码开关从右至

37、左依次对应二进制编码的0、1、2、3位。如将回路数设定为7,二进制编码为0111,拨码开关设置如下图42: 图42 图43 电流互感器火灾隐患预警阈值及二级阈值报警脱扣设定在进行本机地址设定时,若有按下确定键,则即可进入该界面;若没有,则按一下功能键即可进入该界面。进入该界面时第一位数码管显示的是“1”,第二位数码管处于闪烁状态,此时可以通过复位/移位键和消音/加一键来改变当前的设定值。设定完之后,按下确认键一次,蜂鸣器鸣叫一声的同时当前所设定数值即保存完毕,同时进入1#电流互感器二级阈值报警脱扣设定界面。28电流互感器火灾隐患预警阈值及二级阈值报警脱扣的设定同1,当8互感器设定完毕之后探测器

38、自动进入运行界面。 消音 在报警状态时,按一下消音/加一键后,“消音”指示灯点亮,同时蜂鸣器停止 鸣叫。 复位 在故障或火灾报警状态时,按一下复位/移位键后,除“运行”指示灯之外,所有的指示灯全灭掉,同时蜂鸣器停止鸣叫,及继电器复位。5、系统安装1) 交流电源、机壳接地、控制信号输出等选用BV-2*2.0mm2 铜芯绝缘线;2) 电源引入探测器应加3A熔断器或断路器保护;3) 探测器与监控设备之间的通讯线应采用ZR-RVS-2*1.5mm2以上双绞线,通讯线敷设距离最长应小于1200m,如果通讯线的使用距离超过1200m,应增加中继器,当系统应用在强干扰场所时,通讯线应采用屏蔽双绞线,屏蔽双绞

39、线的屏蔽层应良好接大地。4) 当监控设备与现场最远的探测器之间的距离超过500m时,监控主机主板与最远的监控探测器主板上的通讯终端电阻设置应设置为“ON”,即将2线式排针用短接帽短接。6、开通调试1) 当确认探测器的电源、通讯线及电流互感器接线无误后通电开机,开机时探测器对显示面板上的指示灯、数码管、蜂鸣器进行自检,自检时,运行和消音指示灯一直点亮,火灾报警和故障报警指示灯从1依次点亮到8,数码管从1111依次显示到8888,蜂鸣器鸣叫一声。若发现指示灯、数码管、蜂鸣器有异常,应该立刻更换显示面板。2) 将探测器按实际所接互感器数量设定好回路数。3) 将每个回路的火灾报警阈值分别设置成大于相应

40、电流互感器实际采集到的剩余电流值,等待电流互感器稳定,电流探测器进行信号采集后,即大概在四十秒内,看是否有回路处于故障状态,若有,则仔细检查接线端子看是否良好接触,检查电流互感器传输线是否断路。检查电流互感器好坏,用万用表测量温度互感器的阻值,为无穷大,则电流互感器是坏的;看是否有回路处于火灾报警状态,若有,则说明电流探测器工作异常,应该更换电流探测器主板。4) 将任意一个回路的电流互感器拆下,该回路应在四十秒之内发出故障报警信号。5) 让任意一个回路处于火灾报警的状态,该回路应在四十秒之内发出火灾报警信号。6) 在故障或火灾报警时,按下消音键,音响应消除同时消音指示灯应点亮,若此时又有另一个回路发出报警信号,蜂鸣器应该继续鸣叫,再按消音键音响应该又可消除,而消音指示灯一直亮着。7) 在故障或火灾报警时,若按下复位键,所有指示灯(运行指示灯
