十五中国数字地震观测网络项目测震软件cz包.doc

资源描述

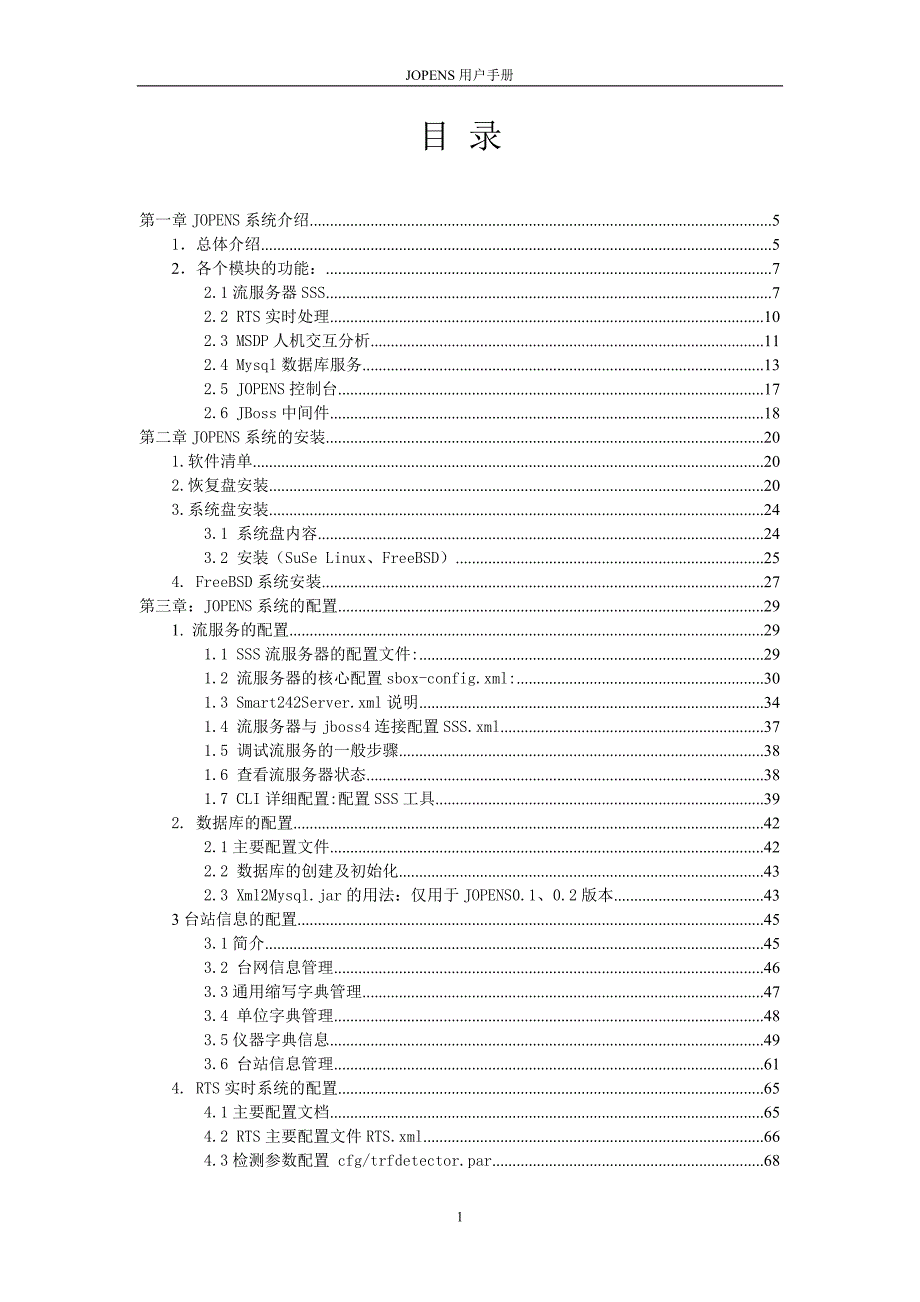

1、JOPENS用户手册数字地震台网中心处理系统软件JOPENS用户手册广东省智源工程抗震科技公司2007.3目录第一章JOPENS系统介绍51总体介绍52各个模块的功能：72.1流服务器SSS72.2 RTS实时处理102.3 MSDP人机交互分析112.4 Mysql数据库服务132.5 JOPENS控制台172.6 JBoss中间件18第二章JOPENS系统的安装201.软件清单202.恢复盘安装203.系统盘安装243.1 系统盘内容243.2 安装（SuSe Linux、FreeBSD）254. FreeBSD系统安装27第三章：JOPENS系统的配置291. 流服务的配置291

2、1 SSS流服务器的配置文件:291.2 流服务器的核心配置sbox-config.xml:301.3 Smart242Server.xml说明341.4 流服务器与jboss4连接配置SSS.xml371.5 调试流服务的一般步骤381.6 查看流服务器状态381.7 CLI详细配置:配置SSS工具392. 数据库的配置422.1主要配置文件422.2 数据库的创建及初始化432.3 Xml2Mysql.jar的用法：仅用于JOPENS0.1、0.2版本433台站信息的配置453.1简介453.2 台网信息管理463.3通用缩写字典管理473.4 单位字典管理483.5仪器字典信息493.

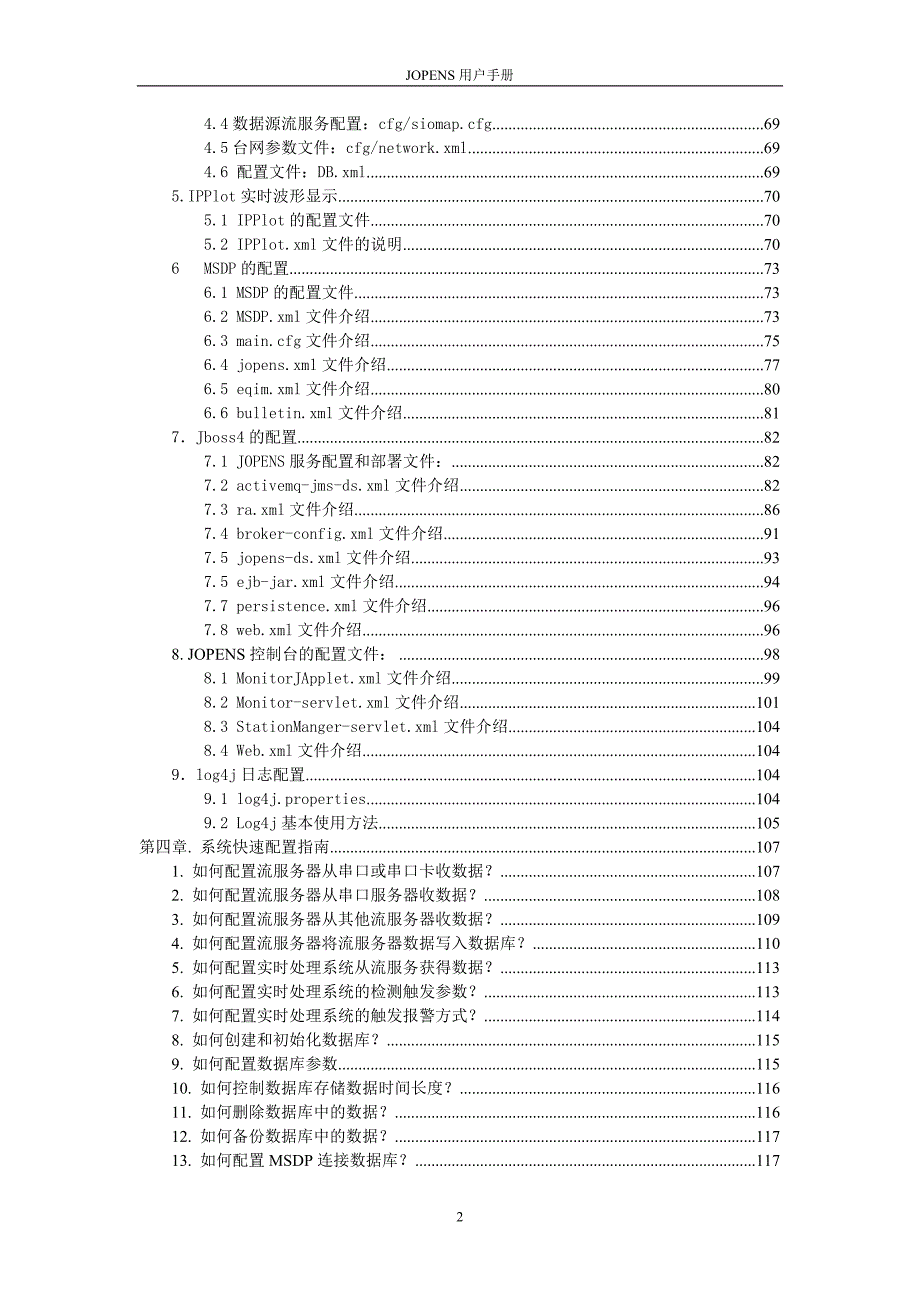

3、6 台站信息管理614. RTS实时系统的配置654.1主要配置文档654.2 RTS主要配置文件RTS.xml664.3检测参数配置 cfg/trfdetector.par684.4数据源流服务配置：cfg/siomap.cfg694.5台网参数文件：cfg/network.xml694.6 配置文件：DB.xml695.IPPlot实时波形显示705.1 IPPlot的配置文件705.2 IPPlot.xml文件的说明706MSDP的配置736.1 MSDP的配置文件736.2 MSDP.xml文件介绍736.3 main.cfg文件介绍756.4 jopens.xml文件介绍776.5

4、eqim.xml文件介绍806.6 bulletin.xml文件介绍817Jboss4的配置827.1 JOPENS服务配置和部署文件：827.2 activemq-jms-ds.xml文件介绍827.3 ra.xml文件介绍867.4 broker-config.xml文件介绍917.5 jopens-ds.xml文件介绍937.5 ejb-jar.xml文件介绍947.7 persistence.xml文件介绍967.8 web.xml文件介绍968. JOPENS控制台的配置文件：988.1 MonitorJApplet.xml文件介绍998.2 Monitor-servlet.xml文

5、件介绍1018.3 StationManger-servlet.xml文件介绍1048.4 Web.xml文件介绍1049log4j日志配置1049.1 log4j.properties1049.2 Log4j基本使用方法105第四章. 系统快速配置指南1071. 如何配置流服务器从串口或串口卡收数据？1072. 如何配置流服务器从串口服务器收数据？1083. 如何配置流服务器从其他流服务器收数据？1094. 如何配置流服务器将流服务器数据写入数据库？1105. 如何配置实时处理系统从流服务获得数据？1136. 如何配置实时处理系统的检测触发参数？1137. 如何配置实时处理系统的触发报警方式

6、1148. 如何创建和初始化数据库？1159. 如何配置数据库参数11510. 如何控制数据库存储数据时间长度？11611. 如何删除数据库中的数据？11612. 如何备份数据库中的数据？11713. 如何配置MSDP连接数据库？11714. 如何配置MSDP连接速报服务器？11815. 如何配置MSDP连接CC服务器进行统一编目？11916. 如何配置MSDP中的地图？11917. 如何配置IPPlot波形显示？12218. 如何配置JOPENS控制台？123第五章：JOPENS控制台1251.运行监控平台1252.监控状况126第五章附录130附录1. JOPENS问题集1301安装1

7、301.1如何设置屏幕分辨率和刷新率？1301.2更改为其他用户登录1301.3. 怎样进入图形界面1311.4. jopens 安装问题1311.5. 图形界面问题(IBM服务器)1312SSS1322.1虚拟串口数据如何接收1322.2. 24 ip的数采能接adsl么？1322.3. 单个串口收不到数据，波形不能显示1332.4. sss是否支持smart24的串口数据1332.5. 服务器与数采是否在同一网段1342.6. sss和rts1342.7. JCZ-1地震计在流服务器中如何配置1343数据库1353.1.关于数据库设置请注意：1353.2.写入数据库出错1353.3. 数据

8、库中用户问题1363.4. 数据库满了怎么办?1363.5怎么看数据库中有没有在写入数据1374RTS1374.1. network.xml和ipplot波形显示?1374.2. rts和rtsdb服务器的配置1374.3. smart24及事件触发问题1385MSDP1395.1.关于MSDP中打开事件的问题1395.2.如果不输入台站参数会有什么后果1395.3.msdp.xml中lissClient是配置什么的？1395.4. 六通道的台打开只有三通道1405.5. 用MSDP调不出数据来1405.6. msdp的数据库连接池1415.7. 关于MSDP中地震定位方法1415.8.msd

9、p和ipplo下需要设置java home运行路径吗？1416. SUSE版本1426.1.suse系统下 ipplot打开窗口显示数据问题1426.2.suse 下安装问题1426.3. ipplot和msdp移植到suse1426.4. 在SUSELinux下安装JOPENS1437其他1437.1.请问如何备份数据？1437.2.IP data Terminal不能保存修改后的文件1447.3.关于6通道数采设置1447.4. 为何三个分向不同步1447.5. 在freebsd下怎么使用U盘和USB活动硬盘1447.6. 在freebsd下怎样重新启动ipplot波形显示窗口1457.7

10、关于“上传用户”145附录2mysql的简单使用1471.1 Mysql的使用:1471.2 数据库管理:1471.3数据库备份mysqldump：1521.5 MSDP下命令查询：153附录3 FreeBSD常用指令154第六章更新记录：1561系统更新记录1562手册更新记录：1583参考资料159第一章JOPENS系统介绍1总体介绍JOPENS是在以往开发多项台网应用软件的基础上，根据“十五中国数字地震观测网络项目”测震软件CZ-01的相关任务而开发的台网专业软件。整个系统基于数据库管理，引入IT技术 J2EE, 特别是消息机制、持久存储、EJB进行开发。具有完成测震项目所承担的地

11、震速报、地震编目和数据服务功能，数据格式、数据产出统一、规范，实现中国地震台网中心和区域地震台网的数据共享与交换。2006年10月推出JOPENS0.1版，0.1版为一基础版本，能完成台网基本功能，如接收波形数据的数采适配器，交换数据的流服务器，数据库，实时处理，人机快速处理与速报，简单的监控系统等。经过第一次软件培训，及时修改了培训中发现的问题，推出JOPENS0.2版，增加用户自己制作恢复盘功能。并在2007年1月推出 JOPENS-linux-0.2。2006年12月，中国数字测震台网数据规范发布，JOPENS根据规范和国际地震数据交换格式SEED标准，对数据库进行了全面的调整，从最初的

12、8张表增加到97张表；采用J2EE架构，流服务和实时处理能在容器里运行，采用EJB3作为持久存储层。2007年3月推出的JOPENS0.3版，实现了统一编目、参数管理、分布式实时处理、在MSDP交互界面下直接发送速报信息到中国地震台网中心、地震模版等多项新功能。实现了区域台网中心的实时波形、速报结果、速报震相数据、地震目录、地震报告、事件ID、台站仪器参数通过区域台网中心消息服务器和国家台网中心消息服务器传到国家测震台网中心；国家台网中心向各区域台网转发速报结果和分配统一事件ID。在系统开发当中，建立了用户论坛（:8180/jforum/），用于用户反馈和交流。l JOPENS包括以下内容：数

13、据库服务JOPENS/WFDB流服务JOPENS/SSS实时处理服务JOPENS/RTS人机交互快速处理与速报 JOPENS/MSDPJOPENS控制台包括JOPENS参数配置、系统运行监控、数据管理等l JOPENS体系架构：基于J2EE架构；流服务和消息中间件起到关键集成，监控消息采用ActiveMQ传输。JBoss4.04GA J2EE容器；EJB3持久存储层；ActiveMQ4.02(ActiveMQ4.1)消息中间件；Spring framework 2.0R简化开发；Castor XML数据绑定JOPENS系统是一个完全遵循J2EE规范（ JavaBeans，Java服务器端服务

14、框架规范)服务器JBOSS，它实现了其它J2EE所规定的大多数功能，现在sun公司已经把JBOSS作为J2EE的标准实现服务器了。EJB技术定义了一组可重用的组件：EnterPrise Beans。开发者可以利用这些组件，象搭积木一样的建立你的分布式应用程序。当把代码写好之后，这些组件就被组合到特定的文件中去。每个文件有一个或多个 Enterprise Beans，在加上一些配置参数。最后，这些Enterprise Beans被配置到一个装了EJB容器的平台上。客户能够通过这些Beans的home接口，定位到某个beans，并产生这个beans的一个实例。这样，客户就能够调用Beans的应用方

15、法和远程接口。 JOPENS系统在Jboss服务器上部署了用于消息服务的activeMQ消息服务器和使用Tomcat作为Servlet和JSP容器部署的Web服务器，这样JOPENS各个模块之间使用JMS进行消息传递，使用EJB进行远程数据传递，使用Web服务进行系统监控和参数管理，这样JOPENS系统就使用JBOSS中间件将系统的各个功能模块联系起来，减少系统各个功能模块之间的直接联系，使得整个系统各个功能模块之间的逻辑部署变得简单而清晰，这样方便JOPNES的部署和维护，系统的框架见下图： 2各个模块的功能：2.1流服务器SSS流服务器负责接收和分发近实时波形数据，是台网系统的关键系统；可

16、在因特网上按需动态调用外网的波形数据以及共享自身的近实时波形数据，也可将波形数据通过Jboss4的EJB服务将数据写往存储波形数据的rts数据库。实现区域中心各地震台站的实时波形数据转发和汇集，实现区域中心和国家中心之间实时波形数据的转发和交换，接收全球台网的准实时波形数据，为各业务应用提供波形数据准实时服务。流服务器采用分布式服务器部署，接收仪器适配器输出的连续波形数据和其他波形服务器的准实时波形数据，实现台站、区域、国家节点间的准实时波形数据汇集和交换共享。具有断点重传、数据按需点播、波形数据WS等服务，并采用统一的认证机制，能记录清晰的日志记录，提供完善的监控和管理功能。SSS流服务器在

17、协议层上保证断点重发，与适配器配合，根据仪器类型不同需要配置多种连接仪器，收集波形数据；目前支持：EDAS，Smart24，Guralp，DR24，TDE-324CI等。提供接口客户端：Serial2ServerUDP2ServerComServ2SreverServer2ServerLiss2ServerServer2UDPServer2LissSmart242Server主要功能：l 波形数据汇集和交换共享可以采用分布式波形服务器部署，接收适配器输出或其它波形服务器提供的准实时连续波形数据，实现台站、区域、国家节点间的准实时波形数据汇集和交换共享。l 数据断点续传功能在网络中传输数据，网

18、络的短暂中断不可避免，流服务器在有硬件支持的情况下可断点续传N小时以前的数据, 对未传输的波形数据，在保证实时数据可靠稳定传输的情况下，根据优先级和不同的策略重新传输，并保证数据传输不重复。l 波形数据按需点播服务提供波形数据的按需点播服务，根据数据类型(不同的采样率，不同的地震计等）和分向能细粒度地控制数据传输，并能依托信息系统的支撑，提供外网波形数据的临时代理点播服务。l 波形数据的WS服务提供波形数据的WS服务，传输请求以SOAP方式发送到波形服务器，服务器通过统一数据交换平台发送数据给客户端。l 监控与管理功能流服务器提供完善的监控和管理功能，监控信息和日志主动通过统一数据交换平台发送

19、给监控子系统。l 其它功能流服务器采用统一认证机制,用户权限控制到通道数据级。流服务器有清晰的日志记录功能，能根据日志等级过滤日志消息，根据用户的配置，日志能存储到滚动日志文件中和发送到监控系统和“统一日志管理系统”中。服务器支持并发用户不小于512个，总连接台站数不小于2048个。 2.2 RTS实时处理RTS实时处理系统接收来自实时波形流服务器的波形数据，主要由数据接收与预处理、单台检测、事件综合判断、震相自动拾取、震相可靠性判断、地震定位、振幅最取与震级量算、实时处理监视等模块所组成。各模块生成的事件波形标记、震相到时数据、自动定位结果等都通过JBOSS中间件提交到JOPENS数据库。多

20、机分布式布署的实时处理系统通过消息中间件实现相互通讯，实现检测信息的综合分析计算。主要功能：l 数据接收与预处理从波形流服务器中获取准实时波形数据。通过滤波、仿真等方法对实时波形数据进行预处理。l 单台检测判断单台波形是否满足设定的触发条件，若满足则在JOPENS数据库中作出单台触发标记。l 事件综合判定采用时频分析和神经元检测事件触发；综合本实时处理系统与其它分布式布署实时处理系统的单台触发信息，判断是否发生了事件，若是事件则在JOPENS数据库中标记事件波形。l 震相拾取通过三分向偏振分析、地震波极化等方法自动拾取震相到时。在数据库中标记震相到时。l 震相可靠性判断在进行精确地震定位前，利

21、用网格搜索等方法区分出错误震相数据。正确的震相数据存入JOPENS数据库。l 地震自动定位自动测定震源位置，给出定位质量评价。地震自动定位结果存入JOPENS数据库。l 震幅量取与震极计算在已触发台站的记录中量取最大位移峰峰值及取得该值的时间，计算单台震级。综合单台震级计算地震震级。l 实时处理监视在客户端可视化界面中显示实时地震波形、事件触发、震相到时、震中位置、地震定位质量等信息。l 记录标定数据记录标定数据存入JOPENS数据库。l 报警可选3种报警方式：监控平台、串口报警器、RTS系统声卡报警l 日志具有规范的日志记录，可方便进行查询。2.3 MSDP人机交互分析MSDP人机交互与速报

22、基于人机结合的交互方式完成台网常规处理，接收自动处理结果，人机交互的快速修定，通过消息中间件快速交换和上报定位结果，并进行全国统一编目。数字地震波形的浏览与截取事件，波形的仿真、滤波处理；简单、快速、精确标注震相；台网地震数据自动与人工精确定位；处理不同类型地震可采用不同算法及参数模型；人工处理后的地震数据提交到数据库存储；编辑出版地震目录和观测报告；生成周报和月报。主要功能：从波形数据库中读入最新波形数据；地震波形显示；接收数据交换平台的实时系统的自动处理结果和震相数据；标注自动读取的震相、到时数据与残差；可按到时、震中距或方位排序；提供理论到时标注功能；提供地震信号滤波、仿真处理

23、自动和快速人机交互读取震相，可人工方便地修改、删除、增加震相数据或选择参加交互处理的地震台站；快速修定地震参数；显示定位台站分布、震中图（根据震中位置和台站分布自动匹配底图）；速报事件发送给业务监控系统；生成地震目录、报告；生成周报和月报。速报上传功能：通过消息中间件快速交换和上报定位结果；模板功能：应用在台网序列地震的批量处理中。台网按各自区域的地震情况，提交一些典型地震到模板序列，选用相应进行快速定位。统一编目：在事件提交数据库时，可以选择该事件是否入报告（编目报告），在统一编目界面，给出CC反馈信息信息，第一个台网提交事件入中国地震台网中心的将得到一个unievent-

24、id，当第二个台网提交第二个事件时，系统自动列出相关事件信息，用户判断是添加到同一unievent-id下，还是获取新的unievent-id；一个地震只有唯一的unievent-id，但有很多不同台网的event-id。2.4 Mysql数据库服务数据库服务，以数据库为中心存储台网数据，包括波形数据，事件信息，地震目录、震相，台站信息等，目前JOPENS系统采用两个数据库rts和jopens，rts数据只存储联系波形数据，jopens数据库配置有台网及台站的各种信息和参数，并能存储经MSDP人机交互分析处理和RTS实时处理检测出的事件信息及事件波形，这样用户日常数据库参数维护就可以只维护jo

34、台网事件触发报警，还可实现台站仪器的反向控制，进行台站仪器参数的设定及系统标定。台网监控平台包含台站数据链路状态、台站状态、台网自动定位、速报信息、台站断记统计、24小时波形统计及故障报警、事件触发报警、速报报警等内容。2.6 JBoss中间件JBoss是一个非常重要的中间件，提供可靠的消息传递机制和持久存储机制。它具有开放源码、与平台无关性、完全遵循J2EE规范和安装简便的特点。它包含内置的Web服务器（支持Jsp、Servlet和Html）、EJB2.0容器、内置的用Java编写的关系型数据库Hypersonic、 Java消息服务(JMS)、JavaMail、Java事务接口/Java

35、事务服务(JTA/JTS)支持。 JBoss构架的特征是微内核结构，JBoss的核心遵循Sun公司的JMX规范。JMX相当于一个软总线，它的主要工作是支持热插拔服务组件、对服务组件的生存期进行管理。热插拔的服务组件 JBoss包含一系列的基于微内核的服务组件。这些服务组件，可以是事务组件、消息队列组件、邮件服务组件、安全服务组件或连接服务组件等。它借鉴了即插件技术(Plug-in)的精华，使得这些服务组件，可以用打包的形式进行热部署。界面层采用AOP框架实现。它允许系统能够方便地将服务组件，与任何对象的任何方法进行关联。值得一提的是，JBoss中的EJB容器就是用这种方式来实现的。JBoss

36、支持热部署功能，不必重启服务器，就可以动态地添加或删除诸如EJB服务，使得开发新的应用更加容易。使用JBoss可以得到多种好处：可以得到免费软件，哪怕是用于商业用途；100%纯Java，安装简便，占用系统资源较小，启动时间比标准的J2EE服务器快10倍；部署新的应用非常方便，具有高扩展性；可以得到广泛的支持，目前已被Sun公司纳入J2EE的标准服务。在JOPENS中，Jboss服务器上部署了用于消息服务的activeMQ消息服务器和使用Tomcat作为Servlet和JSP容器部署的Web服务器，这样JOPENS各个模块之间使用JMS进行消息异步传递，使用EJB进行远程数据调用，使用Web服务

37、进行系统监控和参数管理，这样JOPENS系统就使用jboss4中间件将系统的各个功能模块联系起来，减少系统各个功能模块之间的直接联系，使得整个系统各个功能模块之间的逻辑部署变得简单而清晰，这样方便JOPNES的部署和维护。第二章JOPENS系统的安装1.软件清单提供三张光盘： JOPENS-Linux系统盘：包括sss,cli, xml2mysql,rts,msdp,nseismgr等JOPENS软件，第三方依赖包 JDK1.5.0, jboss4, mysql5.1等。 JOPENS-FreeBSD系统盘：包括sss,cli, xml2mysql,rts,msdp,nseismgr等JOPE

38、NS软件，第三方依赖包 JDK1.5.0, jboss4, mysql5.1等。 JOPENS-i386恢复盘：包括FreeBSD6.2R/i386, Gnome 2.12图形桌面，已安装好的JOPENS系统 JOPENS-amd64恢复盘：包括FreeBSD6.2R/amd64, 已安装好的JOPENS系统。系统概括：基本系统的配置在/etc/rc.conf下，自启动脚步在/etc/rc.d/下；第三方软件安装在/usr/local/下，配置在/usr/local/etc/下，自启动脚本在/usr/local/etc/rc.d/下；JOPENS系统安装在/usr/local/jopens

39、下。缺省用户：超级用户root:rootme, 维护用户maint:maint888 流服务sss:sss（组jopens）实时系统rts:rts（组jopens）交互分析iseasa:iseasa（组jopens）安装的服务： Ftp 缺省启动 Ssh 缺省启动 Ntp 缺省未启动 Mysql 缺省未启动流服务缺省未启动 JBoss 缺省未启动实时系统缺省未启动可修改/etc/rc.conf, 更改启动服务2.恢复盘安装l 包括FreeBSD6.2R, Gnome 2.12图形桌面，已安装好的JOPENS系统及其依赖的jdk1.5.0，mysql5.1等软件包，推荐用恢复

40、盘安装。l 光盘引导后回车以root登录l 进入系统后输入sysinstall.如要输入硬盘参数，可在启动信息里查看硬盘设备信息.例如：sysinstall ad4l 20分钟左右，重启动即完成安装。l 系统重启后用root用户登录，密码为 rootme使用恢复盘后，修改/etc/rc.conf的相关项:# 如启动某项服务，设置其相关项为YES即可。# 下面一行是设置默认网关#defaultrouter=192.168.168.111# 下面一行设置主机的全名hostname=# 下面一行设置静态网卡IP地址，网络掩码。根据自己硬件修改网卡设备名和IP等#ifconfig_bge0=inet 192.168.168.155 netmask 255.255.255.128# 下面一行设置是以动态IP自动获取。根据自己硬件修改网卡设备名ifconfig_bge0=DHCP# 下面一行设置启动ssh服务端后台进程。NO代表不启动，默认即可sshd_enable=YESsendmail_en
