1、消防工程设计与施工课程标准(2022版)课程基本信息课程名称消防工程设计与施工开课单位建筑工程学院课程学时56+1W课程学分3+1课程性质专业核心课课程类型理实一体课适用专业建筑智能化工程技术授课对象大学二年级学生制订人审定人教学单位审定制(修)订日期2022年5月15日第5次修订一、制订课程标准的依据本标准依据建筑智能化工程技术专业教学标准以及建筑智能工程技术专业人才培养方案要求和对消防工程设计与施工课程教学目标要求而制订。用于指导消防工程设计与施工课程教学与课程建设。二、课程性质和任务消防工程设计与施工是建筑智能化工程技术专业核心课程之一,属于理实一体化课程。课程主要介绍建筑防火的设计规范

2、火灾自动报警系统的设计与施工、灭火系统的施工规范、联动报警系统的施工与调试。通过课程的学习,使学生掌握建筑防火基本知识,火灾自动报警系统设计与施工知识,灭火系统与联动报警系统施工知识,培养学生制定预防火灾方案、初步进行建筑性能化防火设计的能力,具备对中小型建筑物火灾自动报警系统初步设计与施工能力,同时具备建筑灭火系统以及联动报警系统图纸的识读与施工能力。三、本课程与其它课程的关系序号前期课程名称为本课程支撑的主要能力1工程制图与计算机绘图识图与绘图能力,空间想象能力2电工电子技术1简单电气控制基本原理的理解,能看懂电气控制原理图3电工电子技术2识别传感器的类型和工作原理序号后续课程名称需要本

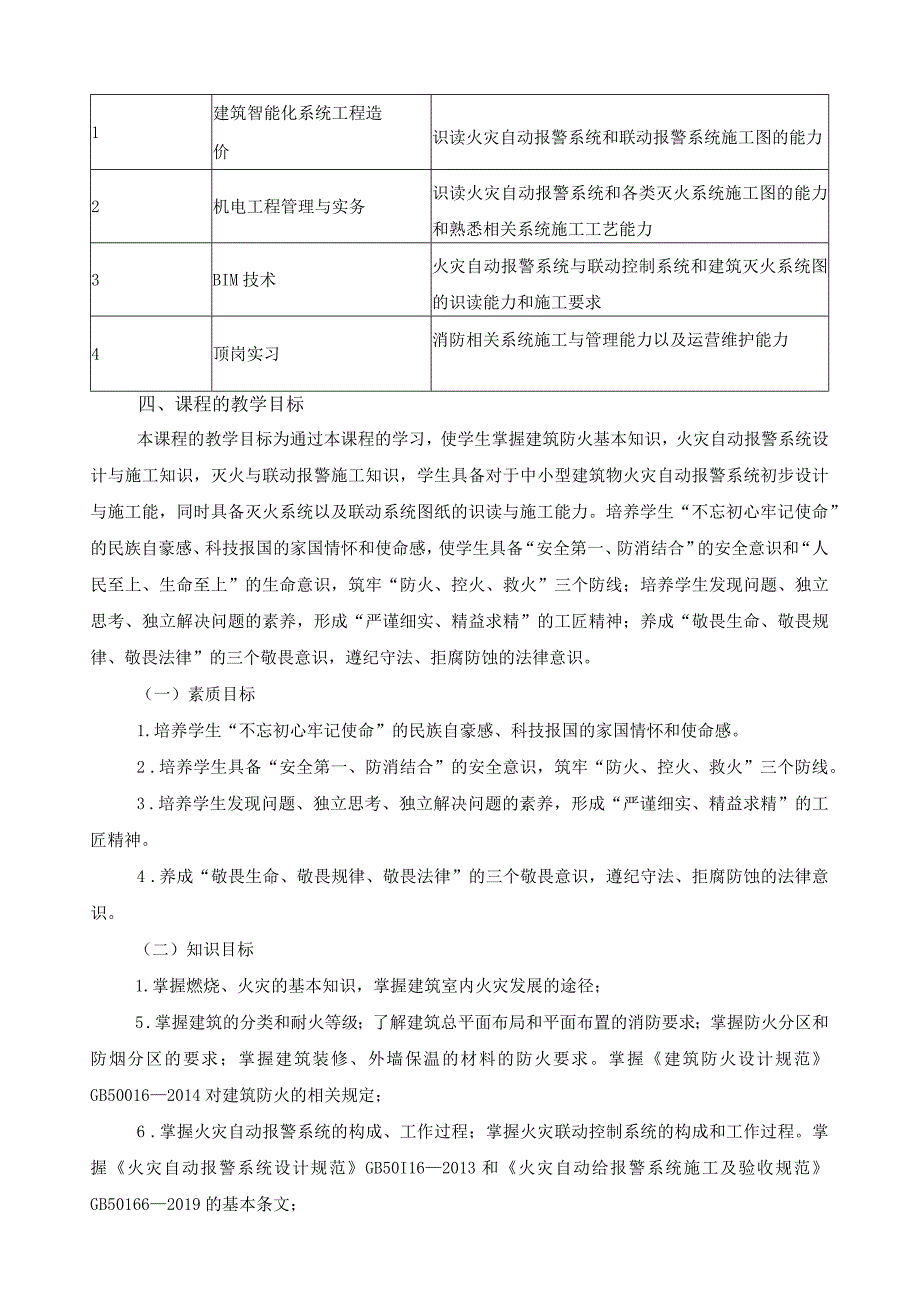

3、课程支撑的主要能力1建筑智能化系统工程造价识读火灾自动报警系统和联动报警系统施工图的能力2机电工程管理与实务识读火灾自动报警系统和各类灭火系统施工图的能力和熟悉相关系统施工工艺能力3BIM技术火灾自动报警系统与联动控制系统和建筑灭火系统图的识读能力和施工要求4顶岗实习消防相关系统施工与管理能力以及运营维护能力四、课程的教学目标本课程的教学目标为通过本课程的学习,使学生掌握建筑防火基本知识,火灾自动报警系统设计与施工知识,灭火与联动报警施工知识,学生具备对于中小型建筑物火灾自动报警系统初步设计与施工能,同时具备灭火系统以及联动系统图纸的识读与施工能力。培养学生“不忘初心牢记使命”的民族自豪感、科

4、技报国的家国情怀和使命感,使学生具备“安全第一、防消结合”的安全意识和“人民至上、生命至上”的生命意识,筑牢“防火、控火、救火”三个防线;培养学生发现问题、独立思考、独立解决问题的素养,形成“严谨细实、精益求精”的工匠精神;养成“敬畏生命、敬畏规律、敬畏法律”的三个敬畏意识,遵纪守法、拒腐防蚀的法律意识。(一)素质目标1.培养学生“不忘初心牢记使命”的民族自豪感、科技报国的家国情怀和使命感。2 .培养学生具备“安全第一、防消结合”的安全意识,筑牢“防火、控火、救火”三个防线。3 .培养学生发现问题、独立思考、独立解决问题的素养,形成“严谨细实、精益求精”的工匠精神。4 .养成“敬畏生命、敬畏规

5、律、敬畏法律”的三个敬畏意识,遵纪守法、拒腐防蚀的法律意识。(二)知识目标1.掌握燃烧、火灾的基本知识,掌握建筑室内火灾发展的途径;5 .掌握建筑的分类和耐火等级;了解建筑总平面布局和平面布置的消防要求;掌握防火分区和防烟分区的要求;掌握建筑装修、外墙保温的材料的防火要求。掌握建筑防火设计规范GB500162014对建筑防火的相关规定;6 .掌握火灾自动报警系统的构成、工作过程;掌握火灾联动控制系统的构成和工作过程。掌握火灾自动报警系统设计规范GB50I162013和火灾自动给报警系统施工及验收规范GB501662019的基本条文;7 .掌握消防给水及消火栓系统技术规范GB50974-2014

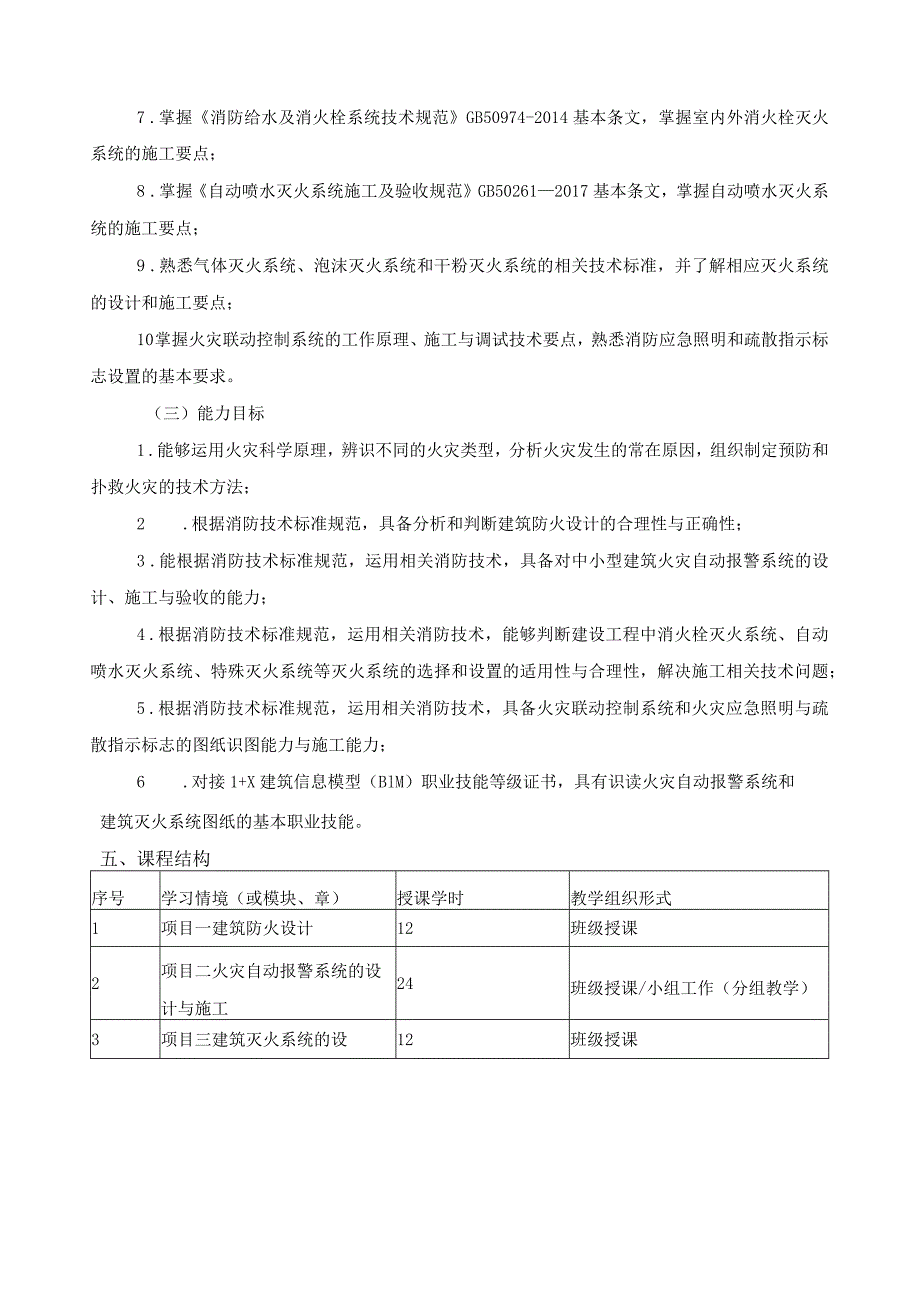

6、基本条文,掌握室内外消火栓灭火系统的施工要点;8 .掌握自动喷水灭火系统施工及验收规范GB502612017基本条文,掌握自动喷水灭火系统的施工要点;9 .熟悉气体灭火系统、泡沫灭火系统和干粉灭火系统的相关技术标准,并了解相应灭火系统的设计和施工要点;10 掌握火灾联动控制系统的工作原理、施工与调试技术要点,熟悉消防应急照明和疏散指示标志设置的基本要求。(三)能力目标1 .能够运用火灾科学原理,辨识不同的火灾类型,分析火灾发生的常在原因,组织制定预防和扑救火灾的技术方法;2 .根据消防技术标准规范,具备分析和判断建筑防火设计的合理性与正确性;3 .能根据消防技术标准规范,运用相关消防技术,具备

7、对中小型建筑火灾自动报警系统的设计、施工与验收的能力;4 .根据消防技术标准规范,运用相关消防技术,能够判断建设工程中消火栓灭火系统、自动喷水灭火系统、特殊灭火系统等灭火系统的选择和设置的适用性与合理性,解决施工相关技术问题;5 .根据消防技术标准规范,运用相关消防技术,具备火灾联动控制系统和火灾应急照明与疏散指示标志的图纸识图能力与施工能力;6 .对接1+X建筑信息模型(BlM)职业技能等级证书,具有识读火灾自动报警系统和建筑灭火系统图纸的基本职业技能。五、课程结构序号学习情境(或模块、章)授课学时教学组织形式1项目一建筑防火设计12班级授课2项目二火灾自动报警系统的设计与施工24班级授课/

8、小组工作(分组教学)3项目三建筑灭火系统的设12班级授课计与安装4项目四火灾联动控制系统的施工与调试8班级授课/小组工作(分组教学)5消防工程设计与施工实训20学时/1周集中设计、集中指导六、课程教学设计学习情境(/学习模块)教学目标教学内容教学载体建议学时教学方法建议(含载体运用)学习成果教学环境考核评价能够运用火灾火灾燃烧科学原学基础知理,辨识;建筑识不同的分类和项目一建筑防火设计的火灾类型,分析火灾发生的常在原因,组织制定预防和扑救火灾的技术方耐火等级;建筑总平面布局和平面布置的消防要求;防火分区和防烟分区的消防要求;安全疏散的天津港爆炸事故案例*大剧院消防安全评估报告12教学方法:小组

9、讨论、讲授法、问题导向法、引导文法教学资源一教材、建筑防火设计规范GB500162014视频、智意职教在线资源库课后作业多媒体教室课堂表现、案例分析报告、题库作业法,具消防要备分析求。建筑判断建防火分隔筑防火构件。设计的合理性与正确性项目二火灾自动报警系统的设计与施工能根据消防技术标准规范,运用相关消防技术,具备对中小型建筑火灾自动报警系统的设计、施工与验收的能力。火灾自动报警系统的构成、工作过程;火灾探测器的选型;火灾报警控制器的选型;火灾自动报警系统的设计;火灾自动报警系统的施工;火灾自动报警系统的验收。法院办公楼火灾自动报警系统相关设计图纸、虚拟仿真系统、火灾自动报警系统实训架24教学方

10、法:小组讨论法、讲授法、问题导向法、引导文法、任务教学法、案例教学法、施工现场考察、实操演练法、讲练结合法、翻转教学法、仿真教学法教学资源:教材、火灾自动报警系统设计规范GB501162013、火灾自动给报警系统施工及验收规范GB501662019法院办公楼火灾自动报警系统设计图、视频、动画、智慧职教在线资源库、虚拟仿真平台课后作业多媒体教室、绿色建筑实训基地课堂表现、作业完成情况思想政治素养项目三建筑灭火系统根据消防技术标准规室内消火栓灭火系统的组成图书馆室内消火栓灭火系统12教学方法:小组讨论法、讲授法、问题导向法、引导课后作业多媒体教室、绿色建筑课堂表现作业的设计与安装范,运用相关消防技

11、术,能够判断建设工程中消火栓灭火系统、自动喷水灭火系统、特殊灭火系统等灭火系统的选择和设置的适用性与合理性,具有中小型建筑消火栓、自喷等水灭火系统、特殊灭火与安装自动喷水灭火系统的组成与安装气体灭火系统的组成与安装干粉灭火系统的组成与安装灭火器的选择与设置图、图书馆自动喷水灭火系统图、地铁站特殊灭火系统图文法、任务教学法、案例教学法教学资源:教材、消防给水及消火栓系统技术规范GB509742014、自动喷水灭火系统施工及验收规范GB502612017图书馆室内消火栓灭火系统图、图书馆自动喷水灭火系统图、地铁站特殊灭火系统图、视频、动画、智慧职教在线资源库实训基地完成情况思想政治素养系统等图纸的

12、识读能力和指导施工能力。电气火灾使学生监控系统具备中的原理、小型建组成、设筑联动计与施工控制系要点教学方法:小组统图纸可燃气体讨论法、讲授法、的识读探测系统问题导向法、引导课堂项目四能力和的应用和文法、实操演练法多媒体表现火灾联指导施组成电气火灾教学资源:教室、绿作业动控制工能灭火系统监控实训8教材、图书馆消防课后色建筑完成系统的力、应与防排烟架联动控制图、图书作业实训基情况施工与急广系统的联办公楼馆火灾应急照明地思想调试播、应动控制原与疏散指示标志政治急照明理图、视频、动画、素养与疏散火灾应急智慧职教在线资指示联照明和疏源库动系统散指示的的设计设置与施工应急广播能力系统的设置七、教学实施保障

13、一)教学团队团队规模:基于每届34个教学班的规模,实施本课程的教学团队人员约3名;课程负责人:熟悉消防安全技术和高职教育规律、实践经验丰富、教学效果好的“双师”素质教师。教师的能力要求:教师应具有消防安全防范技术、建筑智能化施工技术、建筑智能化工程施工组织与管理、建筑设备的理论知识。具备识读建筑、水电施工图,消防施工图的能力;熟悉消防工程现场施工管理,最好有从业经历;熟悉本专业培养目标要求;具有独立运用教学论和方法论进行在线教学设计和教学组织的能力。具有强烈的工作责任心和认真负责的工作态度。(二)校内外教学条件1 .教室基本条件教室全部为多媒体功能教室。学生座位比达到1:1.2。2 .校内实

14、验(训)室(基地)基本条件序号名称基本配置要求场地/m2功能说明1绿建实训基地L环境要求:多媒体教室一间2 .设备名称及数量要求:火灾自动报警系统实训设备8套、电气火灾监控系统8套、火灾联动控制系统8套、自动喷水灭火系统展示1套3 .软件:消防系统虚拟仿真软件平台120L火灾自动报警实验2 .自动喷水灭火实验3 .火灾联动控制实验(三)教学资源1 .教材及参考用书选用推荐用书:程琼陈晴主编电子工业出版社出版智能建筑消防系统;应急管理部消防救援局编中国认识出版社出版消防安全技术实务。2 .信息化教学资源在智慧职教专业教学资源库、职教云、MOOC学院进行课程建设,并运行平台的课程建设,信息化教学资

15、源包括课程的课件、微课视频、动画、任务书、题库、参考图纸、相关规范等相关的信息化教学资源。配套火灾自动报警系统相关的仿真系统,可实现系统的安装仿真、接线仿真以及调试仿真教学。3 .网络资源平台消防工程设计与施工BB平台、MOOC资源平台、中国消防在线、中国消防产品信息网等。八、课程评价与考核本课程的考核分为过程考核和期末考核两部分。期末考核主要检验学生独立工作能力及对基本理论的掌握情况,权重为50%;过程考核主要对于能力形成过程的考核,权重50%,采取课后作业、课堂提问、随堂作业和设计训练等方式进行。九、其它说明(一)学生学习基础要求1 .已完成工程制图与计算机绘图、电工电子技术1、电工电子技

16、术2等相关课程的学习。2 .具备识图与绘图能力,空间现象能力;能识别传感器的类型和工作原理;以及能理解简单的电气控制基本原理,能看懂电气控制原理图。(二)实施要求学生学习基础和教师教学能力需满足课程教学要求,课程教学环境需满足上述硬件及教学资源的要求。职教云在线课程还需要计算机、ipad或者手机app和计算机网络。严格执行老师、学生考勤和评价等考核方式。(三)教学实践环节(专周)本课程包含20学时1周的实践教学环节,任务书和指导书见附件1和附件2。附件1消防工程设计与施工实训任务书附件2消防工程设计与施工实训指导书附件I消防工程设计与施工实训任务书(适用于高等职业技术教育建筑智能化工程技术专业

17、课题名称*楼火灾自动报警系统设计设计时间起始时间年月日完成时间年月日设计目的本实训是学生学完消防工程设计与施工课程并初步掌握智能建筑火灾监控系统和自动灭火系统的设计、施工知识的基础上进行的。通过实训使学生可以获得以下几个方面的能力:1 .熟悉和掌握智能建筑火灾监控系统设计的基本方法。2 .较为合理地确定火灾监控系统的设计方案,并能正确地进行设计计算,并绘制平面布置图。3 .学会使用设计规范、设计手册及其他相关的资料,能够比较合理的选择监控系统所用的产品。工作任务和内容1 .确定建筑物的火灾危险性。2 .选择火灾自动报警系统的形式。3 .划分防火分区和报警分区。4 .划分探测分区。5 .选择合

18、适的火灾探测器,手动报警按钮并进行布置。6 .布置消防广播、消防电话及声光警报装置。7 .计算系统的总点位,并选择火灾报警控制器。8 .设计火灾自动报警系统的信息传输通道,并绘制火灾监控系统图9 .绘制探测器、手动报警按钮及消防广播、消防电话及声光报警装置平面布置图。10 .编制设计说明书及计算书。参考资料1 .消防安全技术实务中国消防协会编著中国人事出版社2 .火灾自动报警系统设计规范3 .建筑防火设计规范4 .自动喷水灭火系统设计规范工作进度1.第一天熟悉工程的原始工程资料和图纸。2 .第二天根据原始资料和规范进行初步方案设计。3 .第三天使用设计规范进行正式施工图设计。4 .第四天根据计

19、算设计结果绘制系统图和施工平面图。5 .第五天编制设计说明书。设计成果考核要求1 .说明书要求设计说明书,手写,一般为510页,应包括封面、目录、前言、正文、小结、致谢及参考文献等。2 .图纸要求设计图纸的数量不得少于5张,施工平面图4张,系统图1张,图面应布置合理,正确清晰,用工程字注文,符合制图标准及有关规定。在绘图能力方面的要求:全部图纸使用AUToCAD绘制,文件格式保存为AIJTOCAD2004标准格式。图层设计合理,便于整体修改和显示。途中线缆选用细实线,桥架使用双线。(4)图纸内要标明图号、工程名称、设计人等信息。设备间位置自选,但是不能占用已有功能房间,比如办公室、会议室等,只

20、能选用没有标明用途的房间。附件2消防工程设计与施工实训指导书(适用于高等职业技术教育建筑智能化工程技术专业)一、实训目的本实训是学生学完消防工程设计与施工课程并初步掌握智能建筑火灾监控系统和自动灭火系统的设计、施工知识的基础上进行的。通过课程设计使学生可以获得以下几个方面的能力:1、熟悉和掌握智能建筑火灾监控系统设计的基本方法。2、较为合理地确定火灾监控系统的设计方案,并能正确地进行设计计算,并绘制平面布置图。3、学会使用设计规范、设计手册及其他相关的资料,能够比较合理的选择监控系统所用的产品。二、设计要求1、合理确定建筑的火灾危险性和火灾类型。2、火灾探测器等火灾报警系统设备的选择合理。3、

21、防火分区、报警分区和探测分区划分符合规范要求。4、安全的供电方案和接地保护措施。5、探测器的设置和系统的形式符合规范要求。三、设计中常见问题的处理成都航空职业技术学院行政楼火灾监控系统设计1.中庭是上下贯通的,不能走线或者配管。2 .平面图中的连线表示配线管和穿线。3 .系统分为报警总线、广播总线、消防电话总线和电源总线;报警总线连接手动报警按钮、火灾探测器、声光警报器(自带地址);广播总线连接广播主机、广播模块和扬声器;消防电话总线连接电话总机、分机或者消防电话插孔以及消防电话模块;电源总线负责连接需要单独供电的设备,如楼层显示盘、总线短路隔离器、声光警报器等等。4 .卫生间是不用布置火灾探

22、测器的。5 .不同公司的产品,名称和布线方式是不同的。6 .手动报警按钮和声光警报器最好布置在同一面墙上。7.疏散指示标志和疏散指示灯沿着内走道布置,可以沿着内走道墙面,按疏散线路布置。不建议沿着吊顶布置!8.系统的整体结构可以参考下图:(一)系统图的绘制参考卜按钮,火灾声光鲁报器O者请防控制室图形显示1.谯装置应具有传输本懂;系统未设置清防控设备.系优可以根”星单加I区域显示暴,区域报警匚口11M值更呈EOiI MltflI 220VAC 1f!一切次相 lZz:注:1.本图采用总线*提督,适用于仅需要我普,不看要联动自动消防设备的保耕对象;2屈枢示装置及区线复M为可选设备,可根般斥情况决定

23、是否安装;3 .棣未设置图枢示装置时,应设置火鲁传输设备;4 .未设置消防控制室时,火灾提售控制霹应设在平时有专人值班的房间或场所.(二)应急广播的接线参考系统图,见下图扬声器设有开关或音调节器时应常广播系统示意图(三)警报器的布置位置条文6.5.1火灾光鲁*应位置在等个楼层的楼梯口.消防电 身富,更鬟内部制角等处的用115位,且不宜与安全出 口身示标志灯具设置在同一百上.条文说明6.5.1本条J定了在足篁中设Jt火灾光詈救3的要求及各接层设置光詈IIISftf的安装位置.不宜与安全出口指示标切具设里蒯一百堵上的败.是椎奸集曲”械ItiU的献性.(四)依照如下步骤进行设计说明书的编制:1前言1

24、1 火灾监控系统的功能。1.2 火灾监控系统的技术发展趋势。2火灾危险性分析1. 1行政楼火灾危险性分析2. 1.1使用性质3. 1.2耐火等级分析4. 1.3扑救难度2. 1.4结论3火灾监控系统设计说明3. 13. 2系统形式选择5. 3报警区域、探测区的划分5.4. 备选型5.5. I探测器的选择和设置:5.6. 1.1探测器的选择5.7. 1.2设置原则5.8. 2手动报警按钮和消防专用电话的设置3. 4.3应急广播的设置4. 4.4火灾警报装置的设置4.4. 5应急照明和疏散指示装置的设置4火灾监控系统预算(此部分只列设备清单)4.1设备清单4.2用线量及管材4. 3安装人工费5.

25、 4一次投资合计5小结6. 谢7. 考文献五、成果(作业)形式实训结束后,学生上交如下成果:1 .设计说明书1份(1)设计说明书要求书写工整、规范、内容完整,层次条理清楚;(2)设计说明书中的系统草图要求清楚、绘图规范,文字工整。2 .设计图纸5张以上,至少包含4张平面图,1张系统图。(1)作图要符合国家标准(GB698886,GB472885,GB715987);(2)全部图纸必须使用AUTOCAD绘制。六、评价与考核以学生的设计成果如图纸、设计计算书、说明书等的质量与课程设计完成过程的表现,来评定成绩。设计成果质量占总成绩的70%,设计过程表现占总成绩的30双最终成绩分优秀、良好、中等、及格和不及格五个等级。七、参考资料智能建筑设计规范建筑防火设计规范建筑给排水设计手册消防设计设备手册火灾自动报警系统设计规范自动喷水灭火系统设计规范火灾自动报警系统施工验收规范
