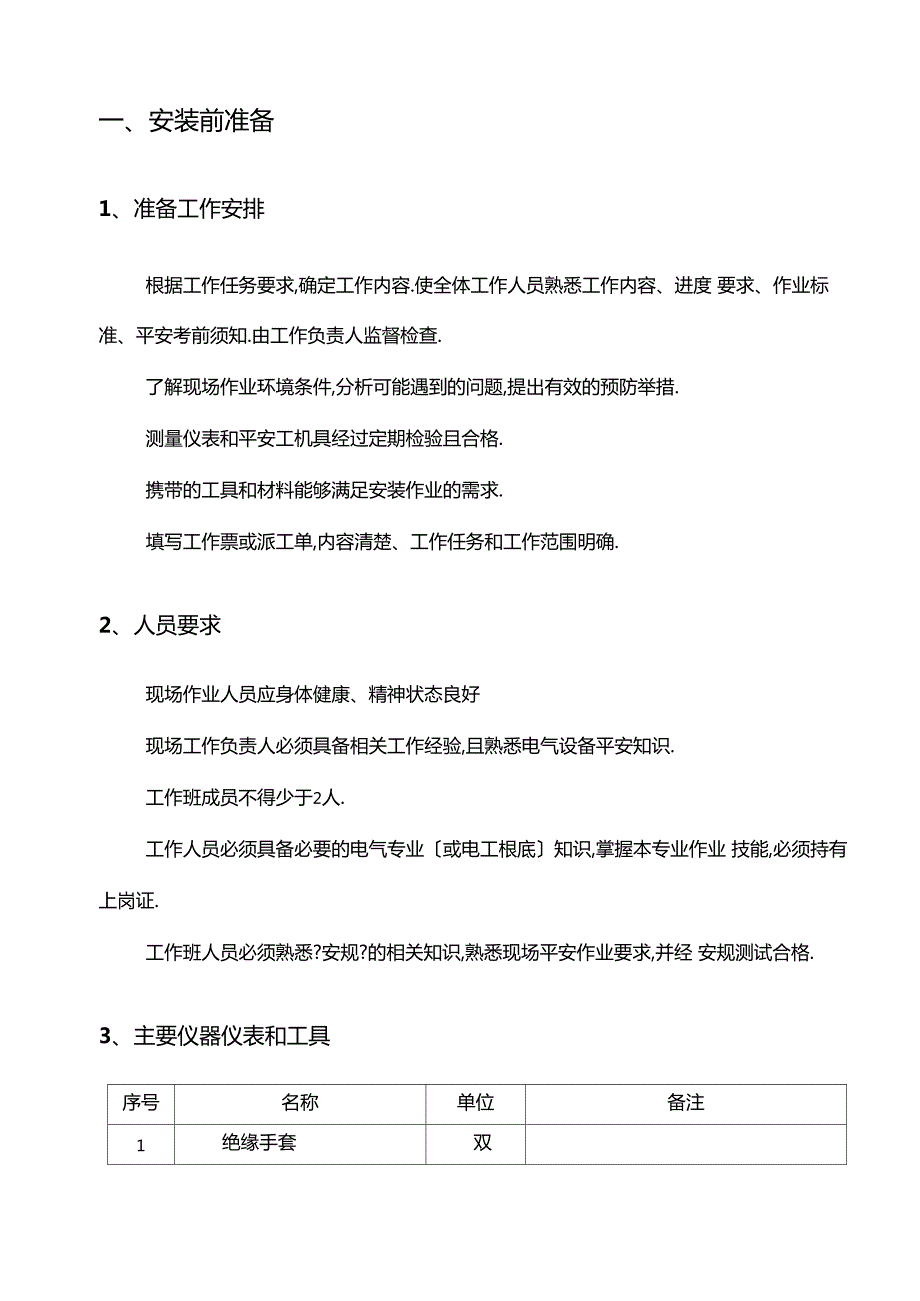

1、单相电表安装施工方案单相电能表安装施工方案一、安装前准备1、准备工作安排根据工作任务要求,确定工作内容.使全体工作人员熟悉工作内容、进度 要求、作业标准、平安考前须知.由工作负责人监督检查.了解现场作业环境条件,分析可能遇到的问题,提出有效的预防举措.测量仪表和平安工机具经过定期检验且合格.携带的工具和材料能够满足安装作业的需求.填写工作票或派工单,内容清楚、工作任务和工作范围明确.2、人员要求现场作业人员应身体健康、精神状态良好现场工作负责人必须具备相关工作经验,且熟悉电气设备平安知识.工作班成员不得少于2人.工作人员必须具备必要的电气专业或电工根底知识,掌握本专业作业 技能,必须持有上岗证
2、工作班人员必须熟悉?安规?的相关知识,熟悉现场平安作业要求,并经 安规测试合格.3、主要仪器仪表和工具序号名称单位备注1绝缘手套双2绝缘鞋双3验电笔只4接地线组5低压短路环组短接二次电流回路专用6登高板付7绝缘梯把8低压短接线组9钳形电流表只10相序表只11低压验电笔只12平口螺丝刀把螺丝刀金属裸露局部用绝缘胶带缠绕、螺丝刀口带磁13十字螺丝刀把螺丝刀金属裸露局部用绝缘胶带缠绕、螺丝刀口带磁14平口钳把15尖嘴钳把16斜口钳把17电工刀把刀把需进行绝缘处理18剥线钳把19平安带付20平安帽个21常用接线工具套假设干22记号笔支23护目镜付二、现场作业考前须知1、危险点分析序号内容后果1工作人
3、员进入作业现场不戴平安帽可能会发生人员伤害事故2工作现场不挂标示牌或不装设遮栏或围 栏工作人员可能会发生走错间隔及操 作其他运行设备3二次电流回路开路或失去接地点易引起人员伤亡及设备损坏4电压回路操作有可能造成交流电圧回路短路、接 地5在高处安装计量装置时可能造成高空坠落或高空坠物,引 起人员伤亡及设备损坏6设备的标示不清楚易发生误接线,造成运行设备事故7未使用绝缘工具易引起人身触电及设备损坏8使用电钻时可能碰及带电体9没有明显的电源断开点易引起人身触电伤亡事故10低压搭拆头时不按先零火后火零顺序进行容易引起人身触电伤亡事故2、平安举措进入工作现场,工作人员必须戴平安帽,穿工作服,正确使用劳动
4、保护用 品.现场作业必须执行派工单制度,工作票制度、工作许可制度、工作监护制 度、工作间断、转移和终结制度开工前,工作负责人应对工作人员详细交代在工作区内的平安考前须知, 进行危险点分析.工作现场应装设遮拦或围拦或标示牌或设置临时工作区等,操作必须有专 人监护.检查实际接线与现场、要求、图纸是否一致,实际安装位是否与派工内容致,如发现不一致,应及时进行报告、更正,确认无误前方可进行安装作 业.在进行停电安装作业前,必须用试电笔验电,应确定表前或低压电流互 感器、表后线或低压电流互感器是否带电,或者是否有明显的断开点, 在确认无电、无误情况下方可进行安装工作.使用绝缘工具,做好平安防范举措.为预
5、防震动引起保护误动,客户变电站作业,要采取与信号、限制、保护 回路有效的隔离举措,预防误碰、误动.必要时可以暂停保护压板.严禁火线电压短接、接地,严禁二次电流回路开路.使用梯子或登杆作业时,应采取可靠防滑举措,并注意保持与带电设备的 平安距离.安装作业结束后,工作人员应对安装设备及电压、电流回路连接情况进行 检查,并清理现场.3、事故预想及异常情况处理工作过程中,如遇设备跳闸或其它异常情况时,无论与本工作是否有关, 必须立即暂停工作,待检查与本工作无关,得到运行人员同意方可恢复工作.4、文明施工细那么文明施工是指保持施工现场良好的作业环境、卫生环境和工作秩序.文明 施工主要包括:标准施工现场的
6、场容,保持作业环境的整洁卫生,科学组织施 工;使生产有序进行;减少对施工场地周围居民和环境的影响.施工现场应设专用废料、废弃物回收桶或垃圾袋.施工中产生的废料、废弃物及时放入回收 桶或垃圾袋.工作完毕后,工作班应清扫、整理现场.遵守施工现场文明施工 的规定要求,保证维护施工的人生平安.三、现场安装工序及时间预算1、安装作业流程断开用户侧开关预先通知用户,并观察电能表运行状态指示,确认已切除负荷.此时电子式电能表的指示灯停止闪动或熄灭;机械式电能表的转盘 停转.翻开电表封印;拆出电表接线.先拆火线,再拆零线.依次松开进线的火线接线端子镖丝,轻轻拔出导线并用绝缘胶带绑扎.依次松开出线的火线接线端子
7、的镖丝,轻轻拔出导线并用绝缘胶带绑扎.再松开进线的零线接线端子的镖丝,轻轻拔出导线并用绝缘胶带绑扎.松开出线的零线接线端子的镖丝,轻轻拔出导线并用绝缘胶带绑扎.松开电能表固定镣丝轻轻取下电能表,核对拆下电表和装接单标明的是否致,用布擦干净,记录拆下电能表的读数.把电能表牢牢的固定在表箱的底版上安装完毕,用手推拉电能表,无松动现象并垂直于地面.用螺丝刀松开电表接线端子盒盖镖丝,取下盒盖.检查端子的排列,通常有两种,从左到右数.单相表,的排列是火线进,火线出,零线进.零线出.依次剥开预先分辨出的零线接头的胶带,把接头连接到电能表的零线进线 端子上.依次剥开预先分辨出的火线接头的胶带,把接头连接到电
8、能表的火线进线 端子上.先接零线,再接火线接头连接要牢固,用手捏住导线的绝缘层,轻拉 无松动现象.检查整理导线并进行绑扎导线排列应为横平、竖直、整洁、美观,导线应 有良好的绝缘,中间不允许有接头.检查整理完毕,盖上电能表接线端子的盒盖.确认接线正确,无错误接 线.通知用户准备送电.由用户合上用户侧开关或保安器,检查电表运行 状态.带负荷后,机械式电能表的转盘能正常转动或电子式的脉冲信号灯能闪 烁.用万用表和相序表测量表后线的电压和相序1单相表测得的电压应在220V 左右+7%, -10%以内.完成电表表盖、表箱门的封印工作.封印的镖丝以不可转出为准,封印用 的铜线长短适中,保证封印起到防窃电的作用.2、电表安装竣工检查检查设备上无遗留工器具和导线、螺钉材料.清点工具,清理工作现场.检查工作单上记录,严防遗漏工程.工作负责人在工作记录上详细记录本次工作内容、工作结果和存在的问题等.终结工作票派工单手续.3、单相表安装时间预算终端类型 时间 工程撤除旧表安装新表接485线、上铅封登记资料、清理现场合计用时单相电能表3分钟3分钟3分钟2分钟11分钟
