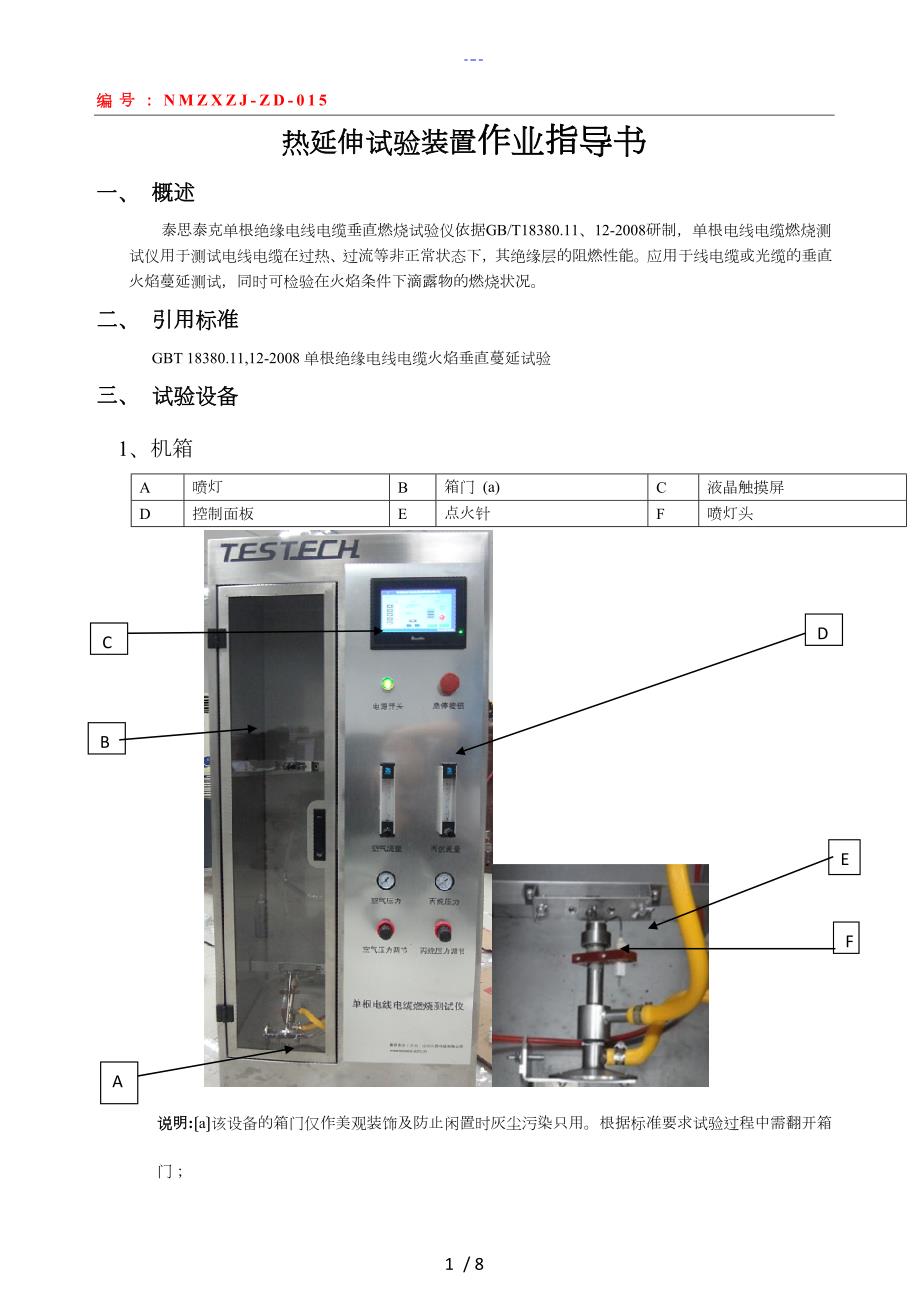

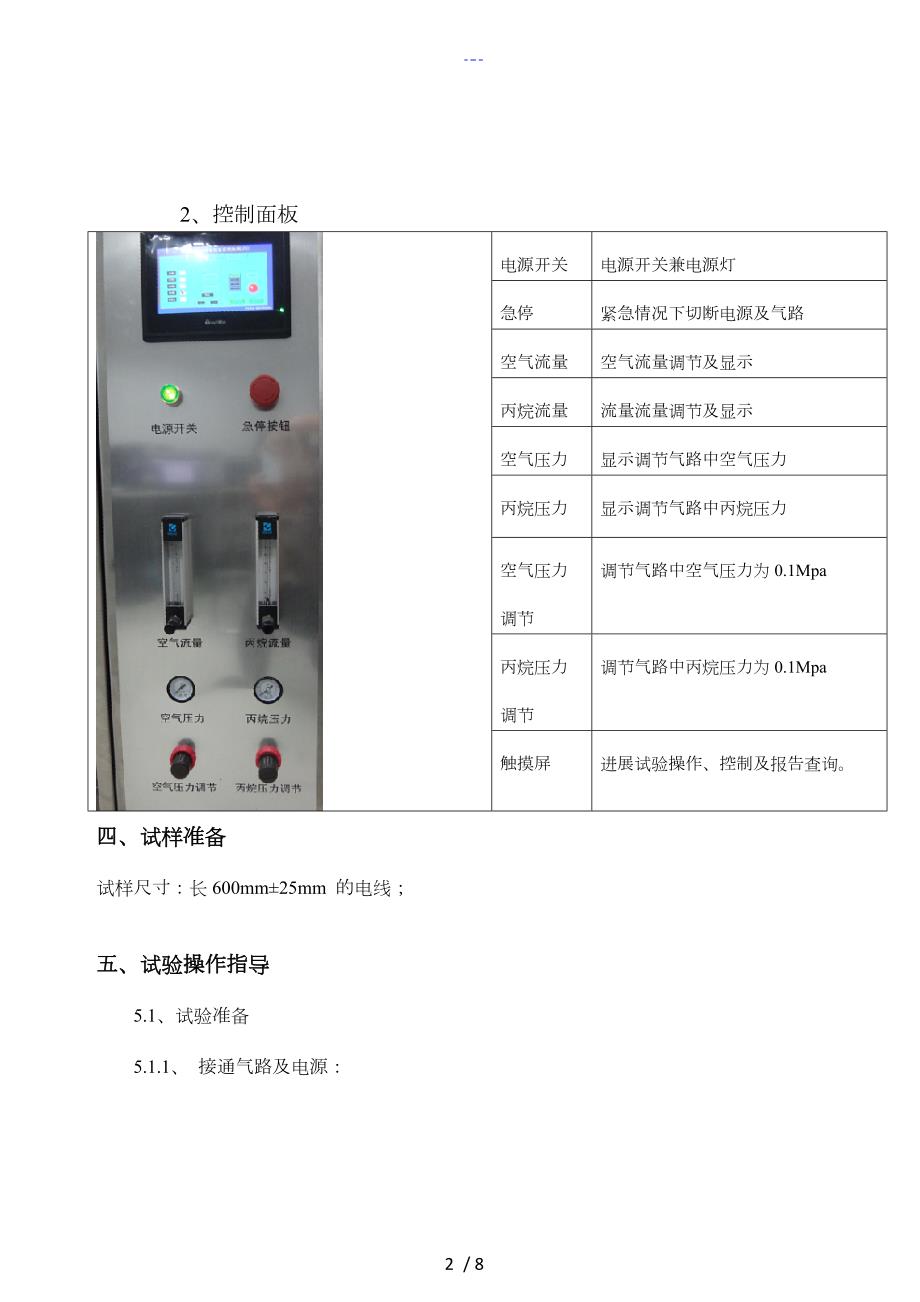

1、 编号:NMZXZJ-ZD-015热延伸试验装置作业指导书一、 概述泰思泰克单根绝缘电线电缆垂直燃烧试验仪依据GB/T18380.11、12-2008研制,单根电线电缆燃烧测试仪用于测试电线电缆在过热、过流等非正常状态下,其绝缘层的阻燃性能。应用于线电缆或光缆的垂直火焰蔓延测试,同时可检验在火焰条件下滴露物的燃烧状况。二、 引用标准GBT 18380.11,12-2008单根绝缘电线电缆火焰垂直蔓延试验三、 试验设备 1、机箱A喷灯B箱门 (a)C液晶触摸屏D控制面板E点火针F喷灯头EFFDABC说明:a该设备的箱门仅作美观装饰及防止闲置时灰尘污染只用。根据标准要求试验过程中需翻开箱门;2、控

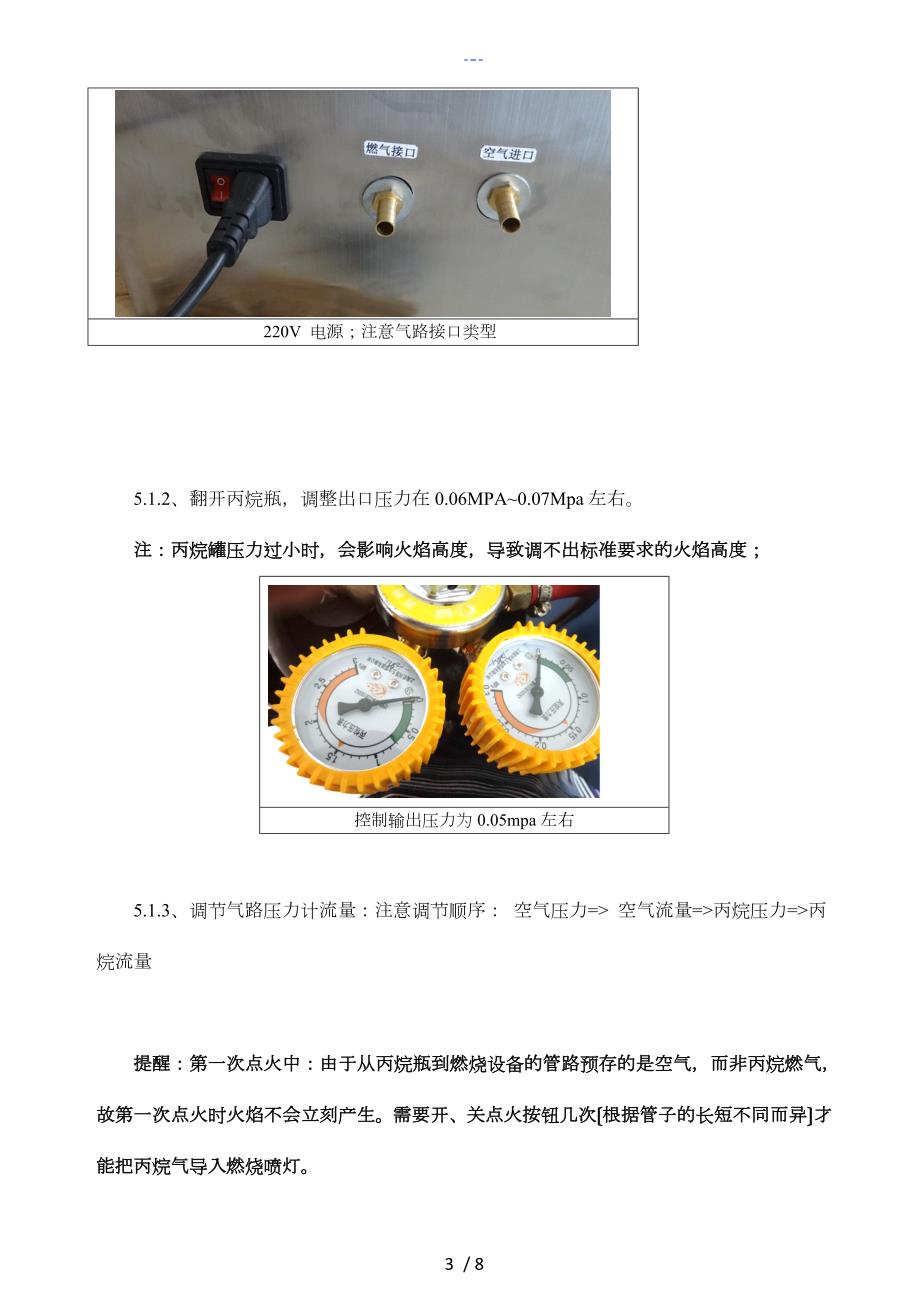

2、制面板电源开关电源开关兼电源灯急停紧急情况下切断电源及气路空气流量空气流量调节及显示丙烷流量流量流量调节及显示空气压力显示调节气路中空气压力丙烷压力显示调节气路中丙烷压力空气压力调节调节气路中空气压力为0.1Mpa丙烷压力调节调节气路中丙烷压力为0.1Mpa触摸屏进展试验操作、控制及报告查询。四、试样准备试样尺寸:长600mm25mm 的电线;五、试验操作指导5.1、试验准备5.1.1、 接通气路及电源:220V 电源;注意气路接口类型5.1.2、翻开丙烷瓶,调整出口压力在0.06MPA0.07Mpa左右。注:丙烷罐压力过小时,会影响火焰高度,导致调不出标准要求的火焰高度;控制输出压力为0.0

3、5mpa左右5.1.3、调节气路压力计流量:注意调节顺序: 空气压力= 空气流量=丙烷压力=丙烷流量提醒:第一次点火中:由于从丙烷瓶到燃烧设备的管路预存的是空气,而非丙烷燃气,故第一次点火时火焰不会立刻产生。需要开、关点火按钮几次根据管子的长短不同而异才能把丙烷气导入燃烧喷灯。第一步:点击点火按钮第二步:空气压力调到0.1Mpa第三步:调节空气流量10L/min第四步:调节丙烷压力到0.1Mpa第五步:调节丙烷流量到1L/mina注:丙烷流量刻度标线详见说明(a)说明(a): 因为进口丙烷流量计需定制,时间周期较长。局部产品会根据客户的时间要求用空气流量计替代;空气与丙烷流量计的刻度换算为:

4、丙烷流量=空气刻度流量 * 0.645;因标准要求丙烷流量为650ml/min,所以该设备的丙烷流量应调整到空气刻度的1L/min位置;设备已经在对应刻度位置画好标线;5.1.4、调节火焰高度内焰高度5060mm外焰高度 170190mm点火,用火焰高度尺检查火焰高度;在标准规定的流量围,可微调流量计,调整火焰高度;注:因拍摄和视觉原因:外延尖端会有一小段看不清;5.1.5、安装试样:调整完成后,关闭气路;安装试样;点击关火按钮,关闭气路安装试样(说明:下端试样夹因靠近火源,为防止旋钮受热烫伤操作者,故设计为螺丝刀旋紧。5.1.6、调节喷灯角度到45;5.2、开场试验注:根据标准要求,试验过程

5、中需敞开箱门;5.2.1 选择试验燃烧时间5.2.2 点击点火按钮5.2.3 到达试验设定时间后,火焰自动熄灭;测量电线碳化距离;5.2.4 输入测量长度,点击判定。系统自动判断时间结果,合格或不合格;6, 完毕试验顺序6.1 、先关闭丙烷罐的压力调节阀第一级。6.2、按照预点火的过程,点燃喷灯火焰。目的是使从丙烷罐到喷灯管路的丙烷气体燃烧尽,以防止剩余燃气气体流入实验室。6.3、燃烧尾气过程中,可逐渐调节流量调节阀,放大流量,以便使管路中气体燃尽。待火焰自动熄灭后,关闭丙烷罐调节阀第二级;关闭电源,清理燃烧箱。七, 常见问题 7.1、点火时,没有火焰。检查:7.1.1,查看丙烷罐的压力阀是否都翻开。 7.1.2,第一次点火时,需开、关点火按钮假设干次,以排空管路的空气。 7.1.3,倾听,点击点火按钮时,是否有电磁阀动作的声音。如果没有,说明电磁阀故障,需更换电磁阀。7.2, 试验程序不正常: 解决:可能没有按照正常的操作步骤导致;可点击屏幕“复位键如果有或者退出试验程序重新进入。 郭百强 王超 冷彬田 年月日8 / 8
