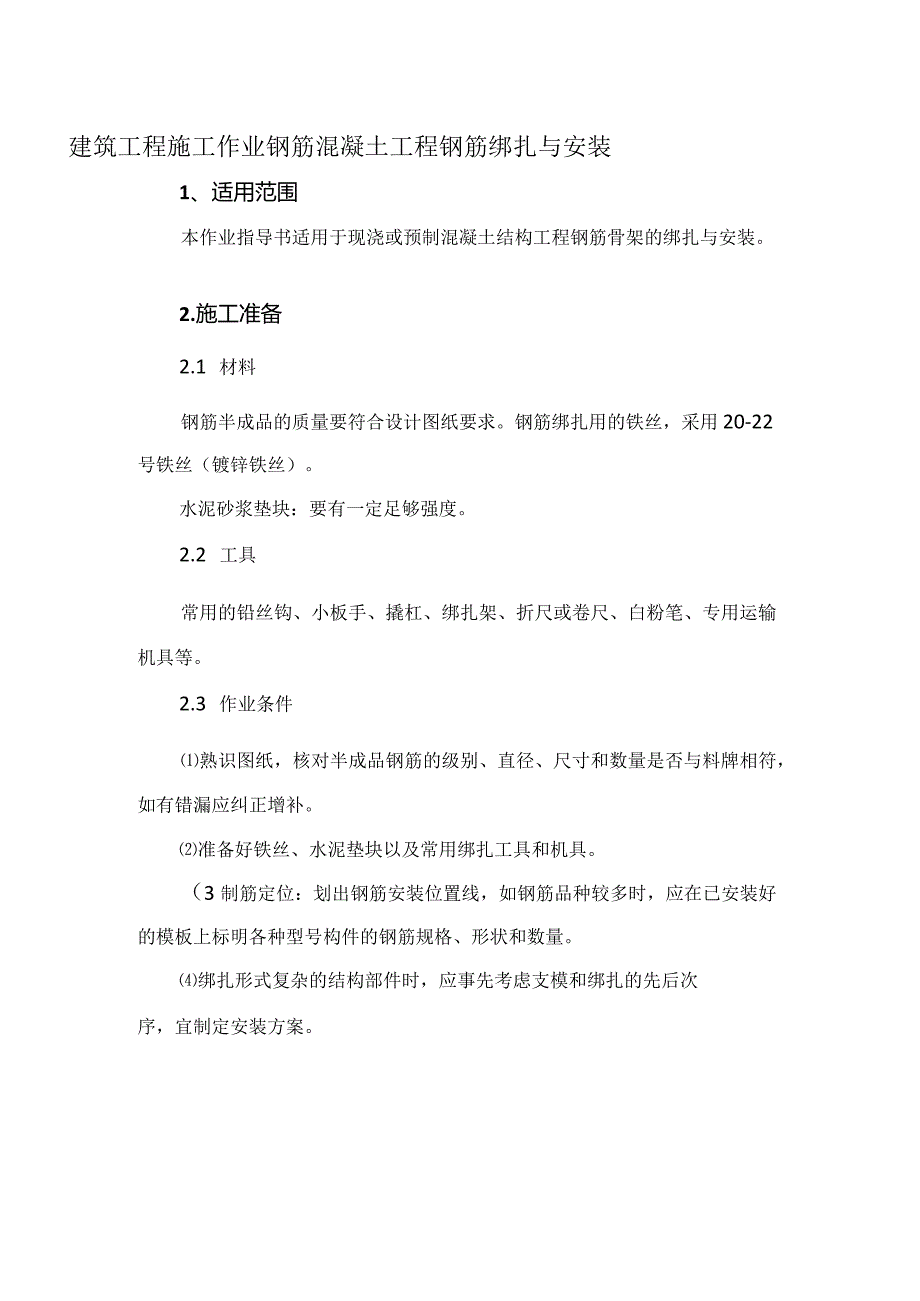

1、建筑工程施工作业钢筋混凝土工程钢筋绑扎与安装1、适用范围本作业指导书适用于现浇或预制混凝土结构工程钢筋骨架的绑扎与安装。2.施工准备2.1 材料钢筋半成品的质量要符合设计图纸要求。钢筋绑扎用的铁丝,采用20-22号铁丝(镀锌铁丝)。水泥砂浆垫块:要有一定足够强度。2.2 工具常用的铅丝钩、小板手、撬杠、绑扎架、折尺或卷尺、白粉笔、专用运输机具等。2.3 作业条件熟识图纸,核对半成品钢筋的级别、直径、尺寸和数量是否与料牌相符,如有错漏应纠正增补。准备好铁丝、水泥垫块以及常用绑扎工具和机具。(3制筋定位:划出钢筋安装位置线,如钢筋品种较多时,应在已安装好的模板上标明各种型号构件的钢筋规格、形状和数

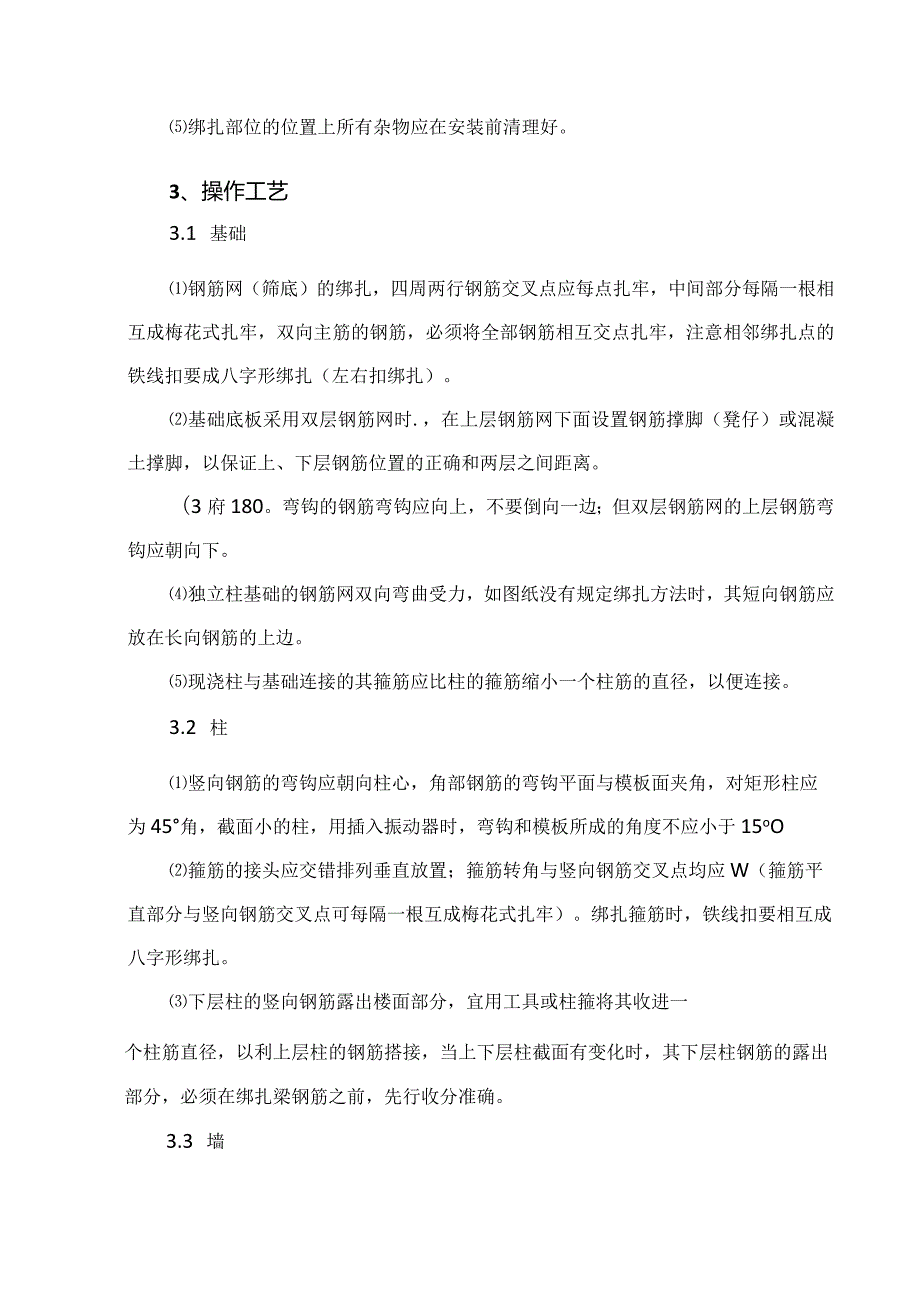

2、量。绑扎形式复杂的结构部件时,应事先考虑支模和绑扎的先后次序,宜制定安装方案。绑扎部位的位置上所有杂物应在安装前清理好。3、操作工艺3.1 基础钢筋网(筛底)的绑扎,四周两行钢筋交叉点应每点扎牢,中间部分每隔一根相互成梅花式扎牢,双向主筋的钢筋,必须将全部钢筋相互交点扎牢,注意相邻绑扎点的铁线扣要成八字形绑扎(左右扣绑扎)。基础底板采用双层钢筋网时.,在上层钢筋网下面设置钢筋撑脚(凳仔)或混凝土撑脚,以保证上、下层钢筋位置的正确和两层之间距离。(3府180。弯钩的钢筋弯钩应向上,不要倒向一边;但双层钢筋网的上层钢筋弯钩应朝向下。独立柱基础的钢筋网双向弯曲受力,如图纸没有规定绑扎方法时,其短向钢
3、筋应放在长向钢筋的上边。现浇柱与基础连接的其箍筋应比柱的箍筋缩小一个柱筋的直径,以便连接。3.2 柱竖向钢筋的弯钩应朝向柱心,角部钢筋的弯钩平面与模板面夹角,对矩形柱应为45角,截面小的柱,用插入振动器时,弯钩和模板所成的角度不应小于15oO箍筋的接头应交错排列垂直放置;箍筋转角与竖向钢筋交叉点均应W(箍筋平直部分与竖向钢筋交叉点可每隔一根互成梅花式扎牢)。绑扎箍筋时,铁线扣要相互成八字形绑扎。下层柱的竖向钢筋露出楼面部分,宜用工具或柱箍将其收进一个柱筋直径,以利上层柱的钢筋搭接,当上下层柱截面有变化时,其下层柱钢筋的露出部分,必须在绑扎梁钢筋之前,先行收分准确。3.3 墙墙的钢筋网绑扎同基础

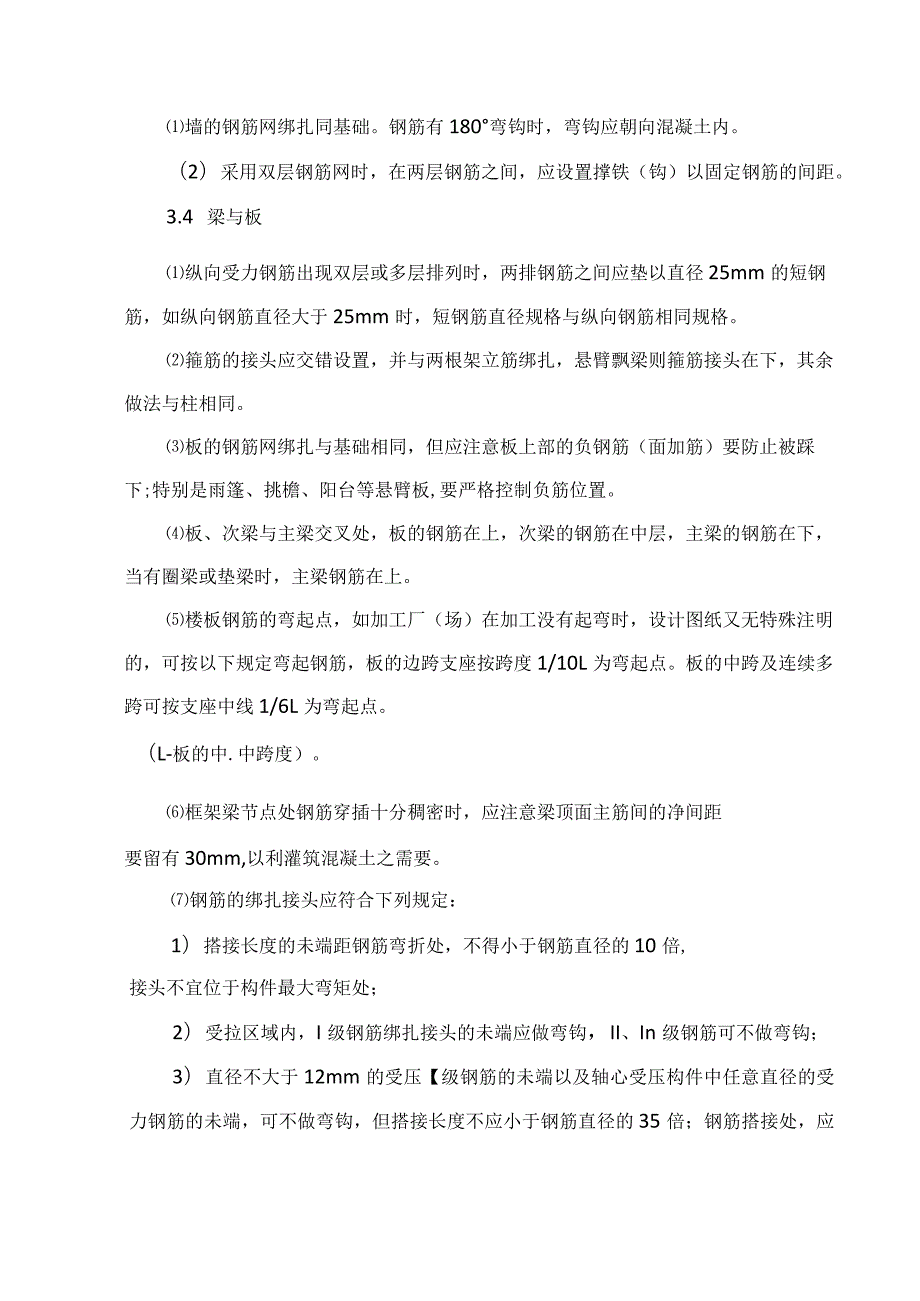

4、钢筋有180弯钩时,弯钩应朝向混凝土内。(2)采用双层钢筋网时,在两层钢筋之间,应设置撑铁(钩)以固定钢筋的间距。3.4 梁与板纵向受力钢筋出现双层或多层排列时,两排钢筋之间应垫以直径25mm的短钢筋,如纵向钢筋直径大于25mm时,短钢筋直径规格与纵向钢筋相同规格。箍筋的接头应交错设置,并与两根架立筋绑扎,悬臂飘梁则箍筋接头在下,其余做法与柱相同。板的钢筋网绑扎与基础相同,但应注意板上部的负钢筋(面加筋)要防止被踩下;特别是雨篷、挑檐、阳台等悬臂板,要严格控制负筋位置。板、次梁与主梁交叉处,板的钢筋在上,次梁的钢筋在中层,主梁的钢筋在下,当有圈梁或垫梁时,主梁钢筋在上。楼板钢筋的弯起点,如加
5、工厂(场)在加工没有起弯时,设计图纸又无特殊注明的,可按以下规定弯起钢筋,板的边跨支座按跨度1/10L为弯起点。板的中跨及连续多跨可按支座中线1/6L为弯起点。(L-板的中.中跨度)。框架梁节点处钢筋穿插十分稠密时,应注意梁顶面主筋间的净间距要留有30mm,以利灌筑混凝土之需要。钢筋的绑扎接头应符合下列规定:1)搭接长度的未端距钢筋弯折处,不得小于钢筋直径的10倍,接头不宜位于构件最大弯矩处;2)受拉区域内,I级钢筋绑扎接头的未端应做弯钩,II、In级钢筋可不做弯钩;3)直径不大于12mm的受压【级钢筋的未端以及轴心受压构件中任意直径的受力钢筋的未端,可不做弯钩,但搭接长度不应小于钢筋直径的3
6、5倍;钢筋搭接处,应在中心和两端用铁丝扎牢。5)受拉钢筋绑扎接头的搭接长度,应符合表5-8的规定,受力钢筋绑扎接头的搭接长度,应取受拉钢筋绑扎接头搭接长度07倍。6)受拉焊接骨架和焊接网绑扎接头的搭接长度应符合规定。受力钢筋的混凝土保护层厚度,应符合设计要求。当设计无要求时,不应小于受力钢筋直径并应符合规范规定。4.质量标准主控项目项目检验方法1钢筋的品种和质量必须符合设计要求和有关规定检查出长质量证明书和试验报告2冷拉钢筋的机械性能必须符合设计要求和施工规范的规定检查出长质量证明书、试验报告和冷拉记录3钢筋的表面应保持清洁观察检查4钢筋的规格、形状、尺寸数量、间距、锚固长度和接头位置必须符合
7、设计要求和施工规范的规定观察和尺量检查项目质量标准检验方法合格优良般项目1钢筋绑扎缺扣、松扣数量不超过应绑扣数的20%,且不应集中螭0、松扣数不超过应绑扣数的10%,且不应集中观察和手扳检查2钢筋弯钩、接头搭接长度均不小于规定值的95%搭接长度均不小于规定值尺量检查3用I级钢筋或冷拔低碳钢丝制作的箍筋弯钩、接头数量符合设计要求,弯钩角度和平直长度基本符合施工规范规定数量符合设计要求,弯钩角度和平直长度基本符合施工规范规定观察和尺量检查注:工程中如有钢筋焊接,应单独作为一个分项工程,参加分部工程评定5、施工注意事项5.1避免工程质量通病(1麻)筋骨架外形尺寸不准,绑扎时宜将多根钢筋端部对齐,防止
8、绑扎时,某号钢筋偏离规定位置及骨架扭曲变形。保护层砂浆垫块厚度应准确,垫块间距应适宜,否则导致平板悬臂板面出现裂缝,梁底柱侧露筋。(3胸筋骨架吊将入横寸,应力求平稳,钢筋骨架用“扁担”起吊,吊点应根据骨架外形预先确定,骨架各钢筋交点要绑扎牢固,必要时焊接牢固。(4翔筋骨架绑所完成后,会出现斜向一方,绑扎时铁线应绑成八字形。左右口绑扎发现箍筋遗漏、间距不对要及时调整好。柱子箍筋接头无错开放置,绑扎前要先检查;绑扎完成后再检查,若有错误应即纠正。浇筑混凝土时,受到侧压钢筋位置出现位移时,应及时调整。(7)同截面钢筋接头数量超过规范规定:骨架未绑扎前要检查钢筋对焊接头数量,如超出规范要求,要作调整才可绑扎成型。5.2 主要安全技术措施搬运钢筋时,要注意前后方向有无碰撞危险或被钩挂料物,特别是避免碰挂周围和上下方向的电线。人工抬运钢筋,上肩卸料要注意安全。起吊或安装钢筋时,应和附近高压线路或电源保持一定安全距离,在钢筋林立的场所,雷雨时不准操作和站人。在高空安装钢筋应选好位置站稳,系好安全带。5.3 产品保护成型钢筋、钢筋网片应按指定地点堆放,用垫木垫放整齐,防止压弯变形。成型钢筋不准踩踏,特别注意负筋部位。运输过程注意轻装轻卸,不能随意抛掷。成型钢筋长期放置未使用,宜室内堆放垫好,防止锈蚀。
