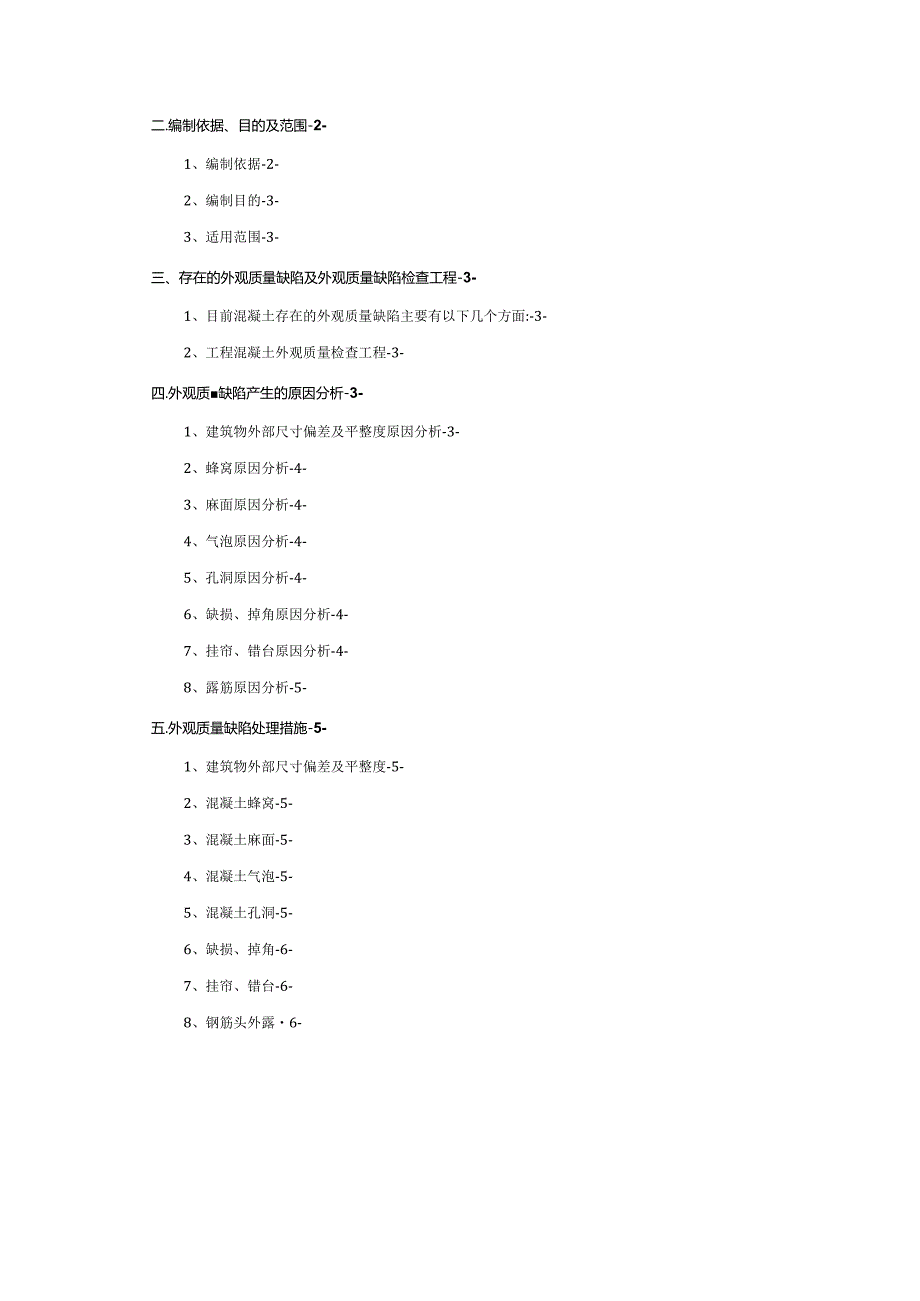

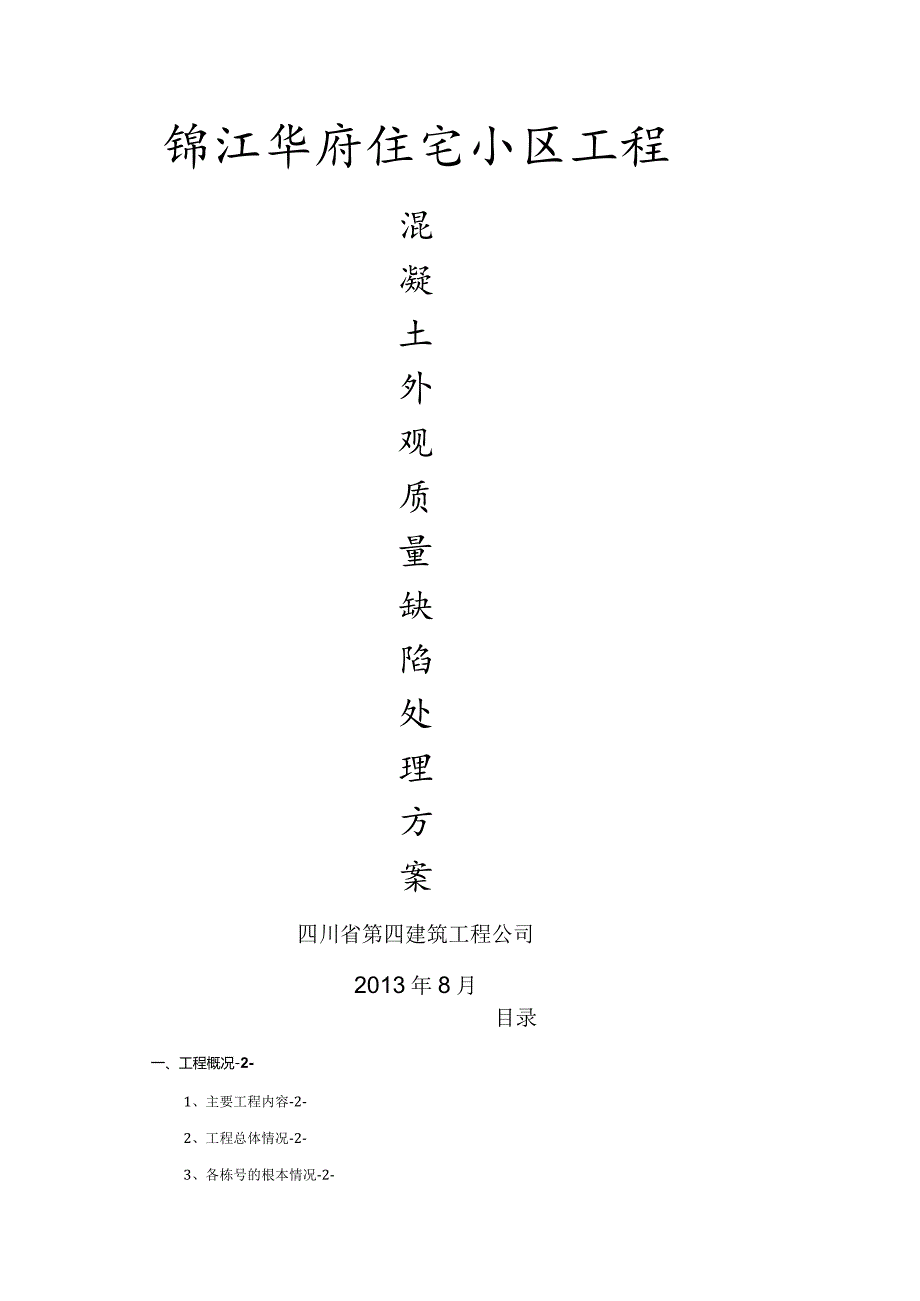

1、锦江华府住宅小区工程混凝土外观质量缺陷处理方案四川省第四建筑工程公司2013年8月目录一、工程概况-2-1、主要工程内容-2-2、工程总体情况-2-3、各栋号的根本情况-2-二.编制依据、目的及范围-2-1、编制依据-2-2、编制目的-3-3、适用范围-3-三、存在的外观质量缺陷及外观质量缺陷检查工程-3-1、目前混凝土存在的外观质量缺陷主要有以下几个方面:-3-2、工程混凝土外观质量检查工程-3-四.外观质缺陷产生的原因分析-3-1、建筑物外部尺寸偏差及平整度原因分析-3-2、蜂窝原因分析-4-3、麻面原因分析-4-4、气泡原因分析-4-5、孔洞原因分析-4-6、缺损、掉角原因分析-4-7、

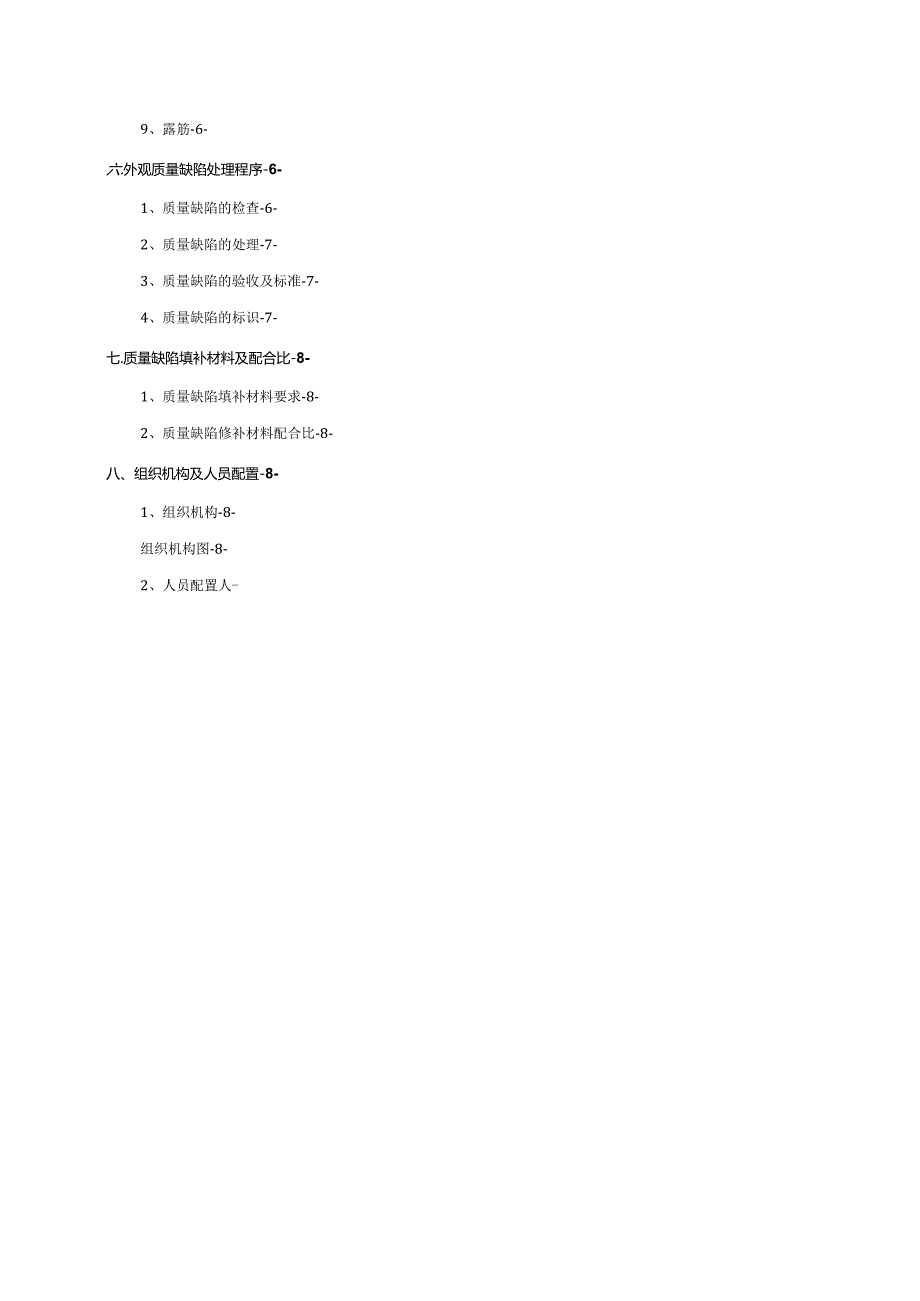

2、挂帘、错台原因分析-4-8、露筋原因分析-5-五.外观质量缺陷处理措施-5-1、建筑物外部尺寸偏差及平整度-5-2、混凝土蜂窝-5-3、混凝土麻面-5-4、混凝土气泡-5-5、混凝土孔洞-5-6、缺损、掉角-6-7、挂帘、错台-6-8、钢筋头外露6-9、露筋-6-六.外观质量缺陷处理程序-6-1、质量缺陷的检查-6-2、质量缺陷的处理-7-3、质量缺陷的验收及标准-7-4、质量缺陷的标识-7-七.质量缺陷填补材料及配合比-8-1、质量缺陷填补材料要求-8-2、质量缺陷修补材料配合比-8-八、组织机构及人员配置-8-1、组织机构-8-组织机构图-8-2、人员配置人-混凝土结构工程外观质量缺陷处理

3、方案预案一、工程概况1主要工程内容本工程为重庆新锦江首府地产开发的锦江华府住宅小区（一期）建筑安装工程。该工程位于重庆南岸区腾龙大道与内环高速的交汇处，正在规划中的大佛寺大桥南立交旁。本工程建筑面积为127199.73m2,其中地上建筑面积97309.73m2,地下建筑面积29890m2,包括地下两层、地上2526层剪力墙结构，以及商业楼、地下车库工程。2、工程总体情况工程名称锦江华府工程地址重庆南岸区腾龙大道建设单位重庆新锦江首府地产建筑面积127199.73平方米勘察单位重庆川东南地质工程勘察设计院总投资额15700万元质量监督部门重庆市南岸区质监站设计单位广州南方建筑设计研究院监理单位重

4、庆亚太工程建设监理总包单位四川省第四建筑工程公司合同工期600天质量要求合格承包范围根底、主体、初装修、安装工程等工程主要功能与用途住宅为主的商业小区3、各栋号的根本情况楼栋号建筑种类结构体系结构主楼层数主体高度高度级别1#楼公寓/商业框架-剪力墙2582.4mA2#楼住宅剪力墙2684.4mA3#楼住宅剪力墙2682.8mA10#楼公寓/商业框架-剪力墙2582.4mA11#楼住宅剪力墙2684.3mA地下车库车库框架-2-l8mA及范围1、编制依据混凝土结构工程施工质量验收标准GB50204-2002（2011版）重庆市住宅工程质量分户验收管理方法本工程施工承包合同本工程施工组织设计其他关

5、于质量缺陷处理的现行国家、行业有关标准和规定。2、编制目的本工程目前主要形象进度如下：1#楼、2#楼主体第一层，3#楼正在施工第四层，10#楼为主体二层，11#号正在施工根底是梁。各栋主楼陆续进行入标准层，前期各混凝土外观质量虽总体合格，但仍存在有一些外观质量问题，如麻面、蜂窝，少数柱子底部出现泥浆现象，且局部有露筋情况，局部剪力墙平整度不理想。工程针对上述混凝土外观质量缺陷，特编制此方案，对目前存在的缺陷进行处理，同时预防后期施工中类似质量缺陷的发生。同时为进一步加强本工程混凝土结构质量管理，标准混凝土施工质量要求，统一混凝土结构外观质量缺陷管理程序以及对混凝土质量缺陷的处理方法，特编制本缺

6、陷处理方案。3、适用范围本缺陷处理方案适用于本工程内所有混凝土结构工程工程，模板撤除后外观质量缺陷的分类、记录、处理及验收。三、存在的外观质量缺陷及外观质量缺陷检查工程1、目前混凝土存在的外观质量缺陷主要有以下几个方面：1#楼-IF17交J轴柱根部处孔洞1#楼-IF22交K轴柱根部处孔洞10#楼IFIl交C轴柱根部处孔洞2#楼-IF28交K轴柱根部处孔洞10#楼IFIo交C轴柱根部处蜂窝10#楼IFlO交C轴柱根部处蜂窝3#楼-1F4交S轴处墙面漏浆挂帘3#楼首层剪力墙拼缝不严密3#楼2F层剪力墙阴角处麻面3#楼IF19交P轴顶棚处麻面3#楼多处套管处漏浆10#楼-2F2交C轴柱底部处缺棱3#

7、楼IF25交C轴柱根漏浆麻面3#楼-2F1交G轴梁柱接头胀模3#楼-IF楼梯侧墙漏浆挂帘2、工程混凝土外观质量检查工程工程部根据目前出现的混凝土外观质量缺陷以及质量通病中的外观质量缺陷确定木工程的混凝土外观质量检查工程主要有：建筑物外部尺寸偏差、平整度、蜂窝、麻面、气泡、孔洞、缺损、掉角、挂帘、错台、钢筋头外露等。四.外观质量缺陷产生的原因分析混凝土结构外观质量缺陷是工程施工过程中极易产生的细微问题，它关系单位、分部及分项工程的质量验收。根据本工程实际情况，以及采购的模板、木方材质情况及施工特点，分析混凝土外观质量缺陷产生的主要原因如下。1、建筑物外部尺寸偏差及平整度原因分析(1)测量员的放样

8、操作误差和测量仪器的误差；(2)施工作业人员的操作误差，模板支立的准确程度、测量定位点的保护、模板的加固稳定性及加固方法；(3)模板原材和加固原材的刚度等。2、蜂窝原因分析(1)混凝土设计配合比不当或水泥、砂、石子、水计量不准确，造成砂浆少，石子多；(2)混凝土的拌合时间不够，搅拌不均匀，和易性差；(3)下料不当或下料过高，未设串桶使石子集中，造成砂浆离析；(4)混凝土为分层下料或振捣不实，漏振、振捣时间不够；(5)模板缝隙未堵严，水泥浆流失；(6)钢筋间距较密，使用的石子粒径较大或塌落度过小；3、麻面原因分析(1)模板外表粗糙或粘附水泥浆渣等杂物未清理干净，拆模时粘坏混凝土外表；(2)模板未

9、浇水湿润或湿润不够，外表混凝土的水分被吸去，使混凝土失水过多造成麻面；(3)模板拼缝不严，局部漏浆；(4)模板未涂刷隔离剂或涂刷不均匀，混凝土外表与模板粘结造成麻面；4、气泡原因分析(1)混凝土级配不合理或粗骨料偏多、大小不当,细粒料缺乏以填充粗粒料空隙.导致粒料不密实.形成自由空隙；(2)混凝土的拌和、浇筑过程中，容易混进空气，混凝土拌和物中的气泡既不能自行逸出，振捣没能排除多余的气泡；(3)振捣时间过短，骨料颗粒没有靠拢紧密.不能将水和多余的空气排出；(4)模板刷隔离济后有一定的粘滞力，使得接触面的水不易跑动，混凝土外表形成水泡(最终形成气泡)的机率较大。5、孔洞原因分析(1)钢筋较密的部

10、位和混凝土预留孔洞的部位，因混凝土下料被搁住，未振捣就进行浇筑上层混凝土；(2)混凝土一次下料过多、过厚、过高，振动器振动不到，形成松散的孔洞；(3)混凝土内掉入工具、木块、土块等杂物，混凝土被卡住；(4)混凝土离析，石子集中，严重跑浆。6、缺损、掉角原因分析(1)过早拆模，混凝土强度缺乏，造成掉角缺损；(2)拆模后对混凝土的保护不够，产生碰撞、摩擦导致。7、挂帘、错台原因分析(1)混凝土分层、分仓浇筑时，模板与已浇筑下结合面搭接密封不严或模板变形，造成漏浆、跑浆产生挂帘;(2)模板安装拼接产生的错缝、错台；(3)模板加固方式不当造成的涨模错台。8、露筋原因分析(1)混凝土浇筑时，钢筋的垫块移

11、位，或垫块太少甚至漏放，钢筋紧贴模板，致使撤除后露筋；(2)钢筋混凝土结构断面较小，钢筋过密，大石子卡在钢筋上，水泥浆不能充满钢筋周围，使钢筋密集处产生露筋；(3)因材料配合比不当，混凝土产生离析，浇捣部位缺浆或模板严重漏浆，造成露筋；(4)混凝土保护层振捣不密实，或木模板湿润不够，混凝土外表失水过多，或拆模过早等，拆模时混凝土缺棱掉角，造成露筋。五.外观质量缺陷处理措施1、建筑物外部尺寸偏差及平整度现象：混凝土结构物外观尺寸存在不符合设计规定的偏差。处理方法：对建筑物外部尺寸偏差大于规定要求的，根据现场情况及外观要求，并结合相应的装饰工程一并处理；对建筑物平整度偏差大于规定要求的，进行打磨处

12、理直至合格。2、混凝土蜂窝现象：混凝土结构外表局部出现酥散；处理方法：小蜂窝，将外表冲洗干净后，用1:2或1:2.5的水泥砂浆抹平压实；较大蜂窝，凿去蜂窝处薄弱松散颗粒，刷洗干净后，支模用高一级细石混凝土填塞捣实。3、混凝土麻面现象：混凝土结构外表局部出现缺浆和许多小凹坑、麻点，形成粗糙面，但无钢筋外漏现象；处理方法：将结构物外表有麻面的部位用水充分湿润，用原混凝土配合比去除石子后的砂浆，将有麻面的部位抹平压光。4、混凝土气泡现象：混凝土结构外表局部出现许多因振捣产生的气泡粘结在模板上，撤除模板后留下的气泡孔。处理方法：混凝土气泡的处理应在模板撤除后立即进行，对于细小的气泡，填补的水泥粉应与浇

13、筑的混凝土同品种，本工程商品碎供给商采用的水泥有拉法基与台泥两个品牌,，修补中应查看混凝土相关送料单，注意选对水泥品牌和品种1PO42.5R)填进的水泥粉料吸收混凝土内部的水分或是利用给混凝土养护的水分自身来发生水化、固化反响，从而到达设计强度。5、混凝土孔洞现象：混凝土结构内部有尺寸较大的空隙，局部没有混凝土或蜂窝特别大，钢筋局部裸露或全部裸处理方法：模板撤除后，对混凝土结构物外表产生孔洞质量缺陷的部位，在进行修补前，首先对不符合要求的混凝土应去除松动碎块、残渣至母体密实面，并凿成斜坡状，对局部漏筋的部位要将混凝土凿至钢筋下r2cm,再用高压水冲洗干净，待表层无明显积水为湿润状态时，然后涂一

14、层界面剂，再用微膨胀预缩水泥砂浆处理，对于空径力20mm,深度-50m的孔洞的较大孔洞应支立模板填筑富于母体一级标号细石混凝土捣实。支模如下列图所示：6、缺损、掉角现象：结构或构件边角处混凝土局部掉落，不规那么，棱角有缺陷。处理方法：结构物外表缺损、掉角的部位，修补前对缺损的部位凿成规那么形状，用高压水冲洗干净，然后涂一层界面剂，用预制好的模板单面固定于结构面一侧，同时预留填料口，回填的混凝土应高于母体一个级别标号，回填要保证混凝土的密实程度，可采用小型振动器或敲击捣实。对建筑物结构有外观质量要求的外表，最后采用黑、白水泥调色收面。7、挂帘、错台现象：混凝土结构面存在接缝错位，局部有突起现象，

15、以及接缝部位模板封闭不严，造成漏浆凝固已浇筑结构面的现象。处理方法：结构物凡外表存在错台、平整度不达标的结构外表，均应采用磨光机打磨至设计标准，挂帘的漏浆固体应进行剔除。8、钢筋头外露现象：混凝土结构面局部出现钢筋头外露的现象。处理方法：混凝土结构物外露非受力钢筋头应予切除，切除禁止使用气割方式。钢筋头或钢管头切割后并打磨到混凝土面以下12mm,将切割后的外表清洗枯燥后，涂环氧胶泥或丙乳砂浆抹平。外露受力钢筋，应根据实际情况并结合构件外形修整一并处理。严禁沿混凝土外表采用切割方法切除外露钢筋及钢管头。9、露筋现象：钢筋混凝土结构内的主筋、副筋、箍筋等，没有被混凝土包裹而外露，称为露筋。处理方法

16、露筋的治理方法是：将外露钢筋上的混凝土残渣和铁锈清理干净，用水冲洗、湿润，再用1:2或1:2.5的水泥砂浆抹压平整，假设露筋较深，应将薄弱混凝土剔除，冲刷干净、湿润，用比母体高一级标号的细石混凝土捣实，认真养护。六.外观质量缺陷处理程序1、质量缺陷的检查(1)外观质量缺陷检查，应在混凝土结构拆模后立即进行。模板撤除后，质检员根据现场实际情况如实填写相应的检查记录，检查记录应在拆模后7日内报现场监理工程师。(2)缺陷检查期间，工程部质检员应如实、逐项进行，检查结果应详细记录，标明缺陷位置图，可辅助相应的影像资料。2、质量缺陷的处理(1)工程部质量负责人应根据现场监理工程师的复查及认定意见，按照

17、处理方案进行处理。(2)缺陷处理前由工程部质量负责人组织相关缺陷处理施工作业人员进行技术交底。3、质量缺陷的验收及标准(1)质量缺陷的验收、外观质量缺陷处理完成后，工程部质检员对已进行缺陷处理的质量进行自检，自检合格后报现场监理工程师组织复检、验收。、当采用微膨胀水泥砂浆进行处理时，处理完成3d后，进行自检；、未进行填补处理时，应在处理结束后，立即进行自检；、对于一般外缺陷的处理验收，由工程部质量负责人同现场监理工程师进行验收；、对于严重缺陷的处理验收，由现场监理工程师组织，建设、设计单位代表及承包人工程经理、质量部门负责人一同验收；(6)、质量缺陷验收通过前不得进行浇筑工序质量评定及对混凝土

18、结构进行隐蔽或覆盖。(2)质量缺陷验收标准、实体质量检查A、采用微膨胀水泥砂浆进行填补时，填补完成3d后，用小锤轻击砂浆外表，声音清脆为合格。声音发哑者为不合格，并应凿除重新修补。B、采用丙乳砂浆进行填补时，填补完成7d后，用小锤轻击砂浆外表，声音清脆为合格。声音发哑者为不合格，并应凿除重新修补。、外观检查A、进行填补修补时，修补完成后应对填补作业面进行压光处理，保证修补面与母体光洁度根本一致。B、对于外露结构物修补面，修补后修补面的颜色应尽量与母体颜色根本一致。4、质量缺陷的标识各标识牌可采用普通纸张，内容由现场质检员负责填写，填写完成后，用宽幅透明胶带纸封闭粘贴于等标识处。(1)待检标识模

19、板撤除后，对不能够及时进行外观质量缺陷检查，应在缺陷位置临时放置“混凝土外观质量缺陷待检标识牌”，标识牌内容包括：拆模时间及“缺陷待检”字样。(2)待处理标识、缺陷经驻地监理工程师复查及认定级别后，工程部质检员应立即张贴“混凝土外观质量缺陷待处理标识牌”，张贴时间最晚不得超过驻地监理工程师认定级别后的第二天。、待处理标识牌采用普通纸张，内容由现场质检员负责填写。、待处理标识牌应粘贴在明显、不易遮盖、不易碰损、不影响缺陷修补的缺陷附近混凝土面上。、待处理标识牌应在缺陷处理验收通过前，一直保存。(3)、处理后标识、缺陷修复完成，通过验收后，现场质检员应在当天张贴“混凝土外观质量缺陷处理标识牌”，张

20、贴时间最晚不得超过验收后的第二天。、处理后标识牌采用普通纸张，内容由现场质检员负责填写。、标识牌应粘贴在缺陷修补部位混凝土面上。、隐蔽部位处理标识牌应在隐蔽、覆盖验收通过前，一直保存：外露部位处理标识牌，应在单位工程验收通过前，一直保存。如有损坏及时补贴。七.质量缺陷填补材料及配合比1、质量缺陷填补材料要求(1)用于进行质量缺陷修补的填补材料必须满足国家、行业公布实施的现行法律、法规、技术标准、技术标准、质量标准及平安措施的要求；(2)、用于质量缺陷修补的原材料(如：水泥、砂、石子等)，工程部必须进行见证复检；(3)、用于质量缺陷修补的原材料如：水泥、砂、石子等)的复检检测报告必须报审现场监理工程师；(4)、严禁使用未经现场监理工程师验收或验收不合格的原材料，对不合格的原材料一律清理出场。2、质量缺陷修补材料配合比外观质量缺陷拟采用的缺陷修补配合比：1、重庆市南岸区建设工程质量监督站检测所试验室出具的砂浆配合比和混凝土配合比；2、采用商研时可直接采用华西易通商品碎公司出具的配合比。八、组织机构及人员配置1、组织机构外观质量缺陷管理组织机构见下列图：施工班组
