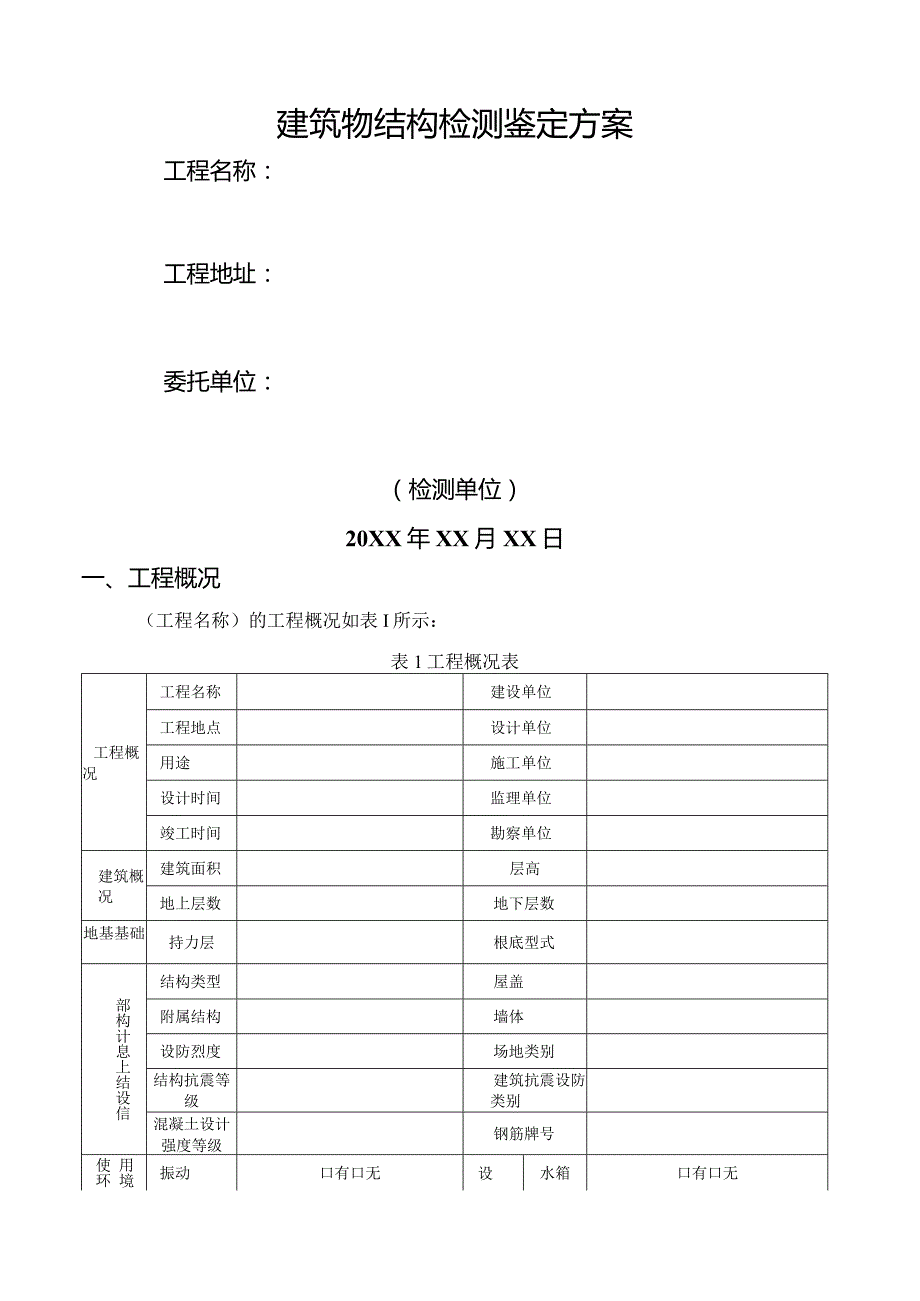

1、建筑物结构检测鉴定方案工程名称：工程地址：委托单位：（检测单位）20XX年XX月XX日一、工程概况（工程名称）的工程概况如表I所示：表1工程概况表工程概况工程名称建设单位工程地点设计单位用途施工单位设计时间监理单位竣工时间勘察单位建筑概况建筑面积层高地上层数地下层数地基基础持力层根底型式部构计息上结设信结构类型屋盖附属结构墙体设防烈度场地类别结构抗震等级建筑抗震设防类别混凝土设计强度等级钢筋牌号用境使环振动口有口无设施水箱口有口无腐蚀介质口有口无电梯口有口无工程建筑图口齐全口局部口无设计变更口齐全口局部口无资料结构图齐全局部口无施工记录齐全局部无地质勘察齐全局部口无竣工记录齐全局部口无根据上述

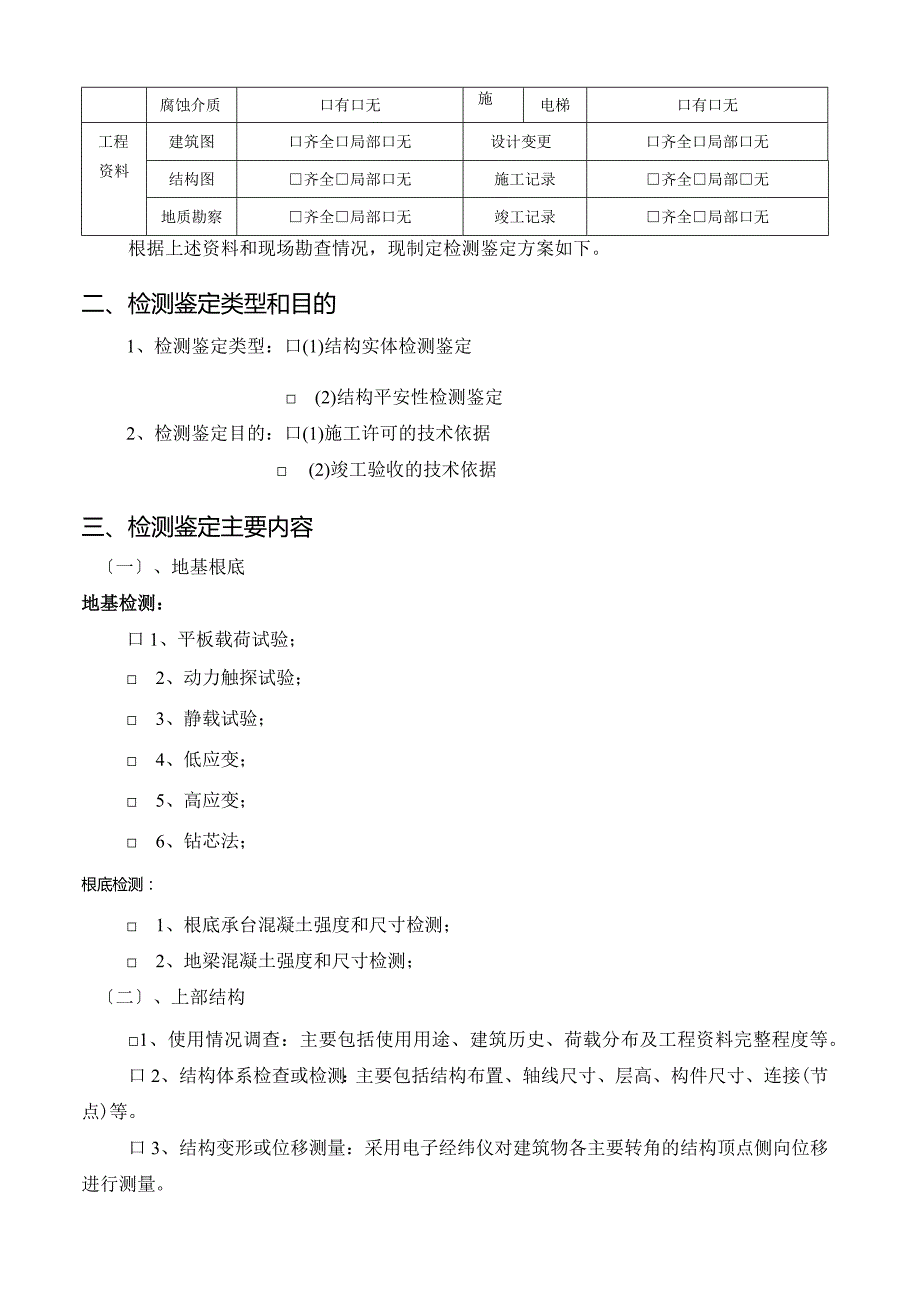

2、资料和现场勘查情况，现制定检测鉴定方案如下。二、检测鉴定类型和目的1、检测鉴定类型：口(1)结构实体检测鉴定 (2)结构平安性检测鉴定2、检测鉴定目的：口(1)施工许可的技术依据 (2)竣工验收的技术依据三、检测鉴定主要内容一、地基根底地基检测：口1、平板载荷试验； 2、动力触探试验； 3、静载试验； 4、低应变； 5、高应变； 6、钻芯法；根底检测： 1、根底承台混凝土强度和尺寸检测； 2、地梁混凝土强度和尺寸检测；二、上部结构1、使用情况调查：主要包括使用用途、建筑历史、荷载分布及工程资料完整程度等。口2、结构体系检查或检测：主要包括结构布置、轴线尺寸、层高、构件尺寸、连接(节点)等。口3

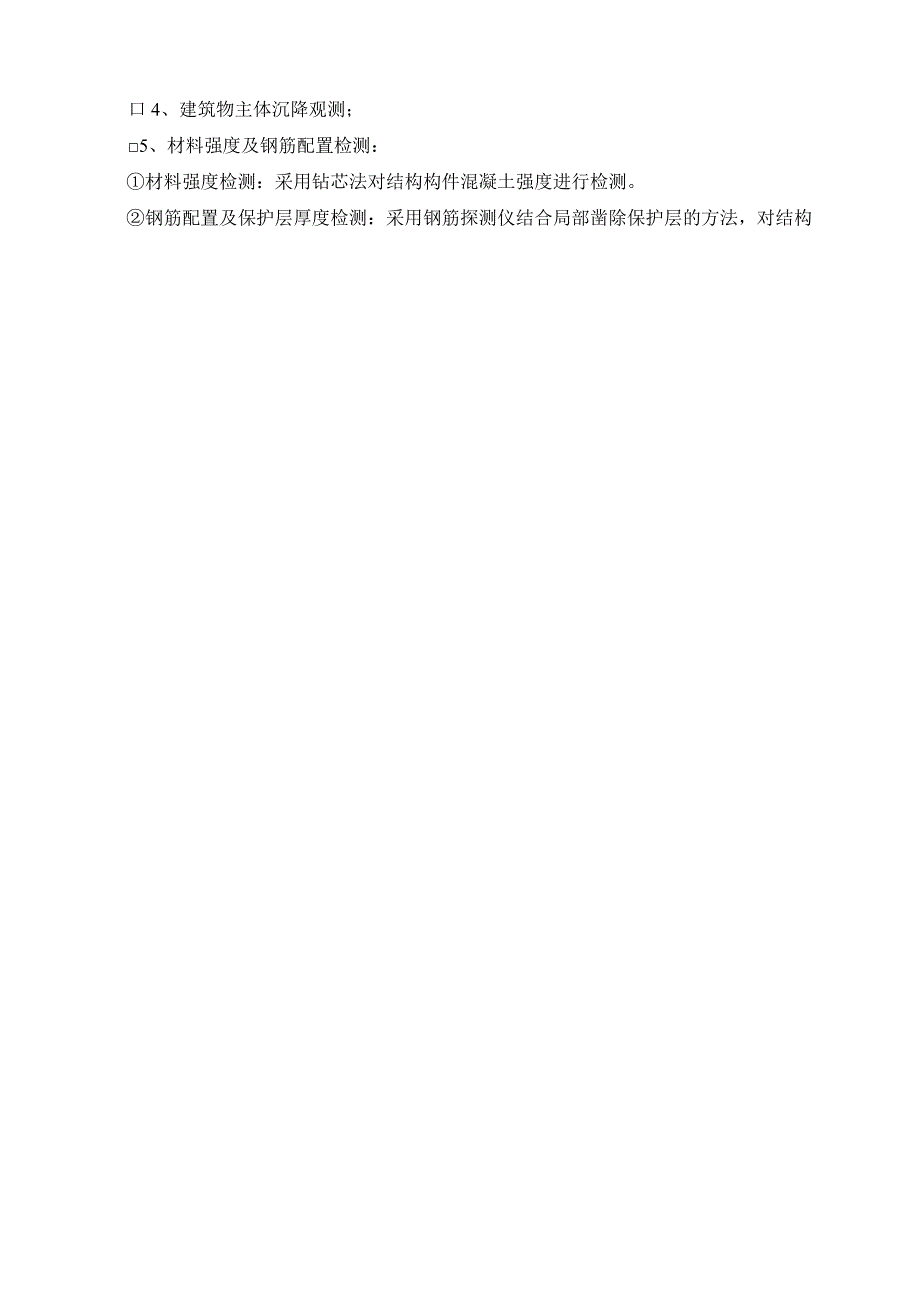

3、结构变形或位移测量：采用电子经纬仪对建筑物各主要转角的结构顶点侧向位移进行测量。口4、建筑物主体沉降观测；5、材料强度及钢筋配置检测：材料强度检测：采用钻芯法对结构构件混凝土强度进行检测。钢筋配置及保护层厚度检测：采用钢筋探测仪结合局部凿除保护层的方法，对结构构件的受力钢筋规格、数量、间距及梁板的保护层厚度进行检测。口6、损伤缺陷检查：对该建筑物各层构件裂缝及损伤进行普查，绘制裂缝示意图。口7、检测鉴定报告根据现场检测结果、国家的相关标准和委托方提供的资料进行分析，提出该住宅楼结构实体检测鉴定报告。四、检测工程和数量表2主要结构检测工程和数量一览表检测工程抽检数量使用情况调查普查结构体系检查
4、或检测轴线尺寸：纵向和横向各抽检3个；层高：随机抽检3层；截面尺寸：详见表4；墙柱垂直度测量主要转角部位钻芯法检测构件混凝土强度详见表3梁板钢筋保护层厚度详见表4墙柱、梁板钢筋配置检测详见表4建筑物主体沉降观测详见表5损伤检查或检测普查本工程结构构件的混凝土强度、钢筋保护层厚度、钢筋配置和截面尺寸的检测批、样本容量、抽检工程和数量详见下表3、表4。其中，抽检数量主要按照建筑结构检测技术标准（GB/T50344“建筑结构抽样检测的最小样本容量”的（口A类、B类、C类）确定。表3混凝土强度抽检数量一览表楼号检验批设计强度等级样本容量抽检数量XXX住宅楼根底首层柱二层柱三层柱四层柱五层柱六层柱根底梁
5、二层梁三层梁四层梁楼号检验批设计强度等级样本容量抽检数量五层梁六层梁屋面梁备注将混凝土设计强度等级相同，原材料、配合比、成型：!质量状况相近的同类构件划分为一个检验批。二艺、养护条件根本一致且龄期和表4保护层厚度、钢筋配置和构件尺寸抽检数量一览表楼号检验批样本容量保护层厚度抽检数量构件钢筋配置抽检数量构件尺寸抽检数量XXX住宅楼根底2/2首层柱16/33二层柱16/33三层柱16/33四层柱16/33五层柱16/33六层柱16/33根底梁24/3二层梁34555三层梁24333四层梁24333五层梁24333六层梁24333屋面梁17333二层板22333三层板20333四层板20333五层板
6、20333六层板20333屋面板14222备注钢筋配置检测中，每层至少随机抽检1个柱、1个梁和1个楼板构件剔除钢筋保护层后测量钢筋直径。表5建筑物主体沉降观测一览表楼号测点布设观测周期及频率XXX住宅楼建筑的四角、核心筒四角、大转角处及沿外墙每10m20m处或每隔23根柱基上第一次进场观测两次做出始值，计1次；第一个月半个月观测一次，计2次；之后一个月观测一次直到沉降稳定为止，暂定共计6次。备注沉降观测点布设位置详见附图Io五、检测鉴定依据口1、建筑结构检测技术标准(GB/T50344-2004)；口2、混凝土结构工程施工质量验收标准(GB50204-2002)(2011年版)；口3、建筑变形
7、测量标准(JGJ8-2007)；口4、工程测量标准(GB500262007);口5、钻芯法检测混凝土强度技术规程(CECS03：2007)； 6、混凝土结构现场检测技术标准(GB/T507842013)；口7、混凝土中钢筋检测技术规程(JGJ/T152-2008)；口8、建筑结构荷载标准(GB509-2012);口9、建筑地基根底设计标准(GB50007-2011)；口10、混凝土结构设计标准(GB500102010); 11、民用建筑可靠性鉴定标准(GB50292-1999)； 12、建筑地基根底设计标准(GB50007-2011)；口13、建筑地基根底检测标准(DBJ15-60-2008)； 14、委托方提供的设计图纸及相关工程资料。六、检测所用主要仪器电子经纬仪、水平尺、钢筋探测仪、游标卡尺、钢卷尺、钻芯机、楼板测厚仪等。七、委托方应配合的工作1、提供检测所需的照明及用水和用电方便。2、提供检测空间及场所，撤除受检结构构件装饰层，暴露结构外表以供检查。3、提供可到达各层板底检测的平安平台及假设干辅助工人。4、负责检测后构件的修复。
