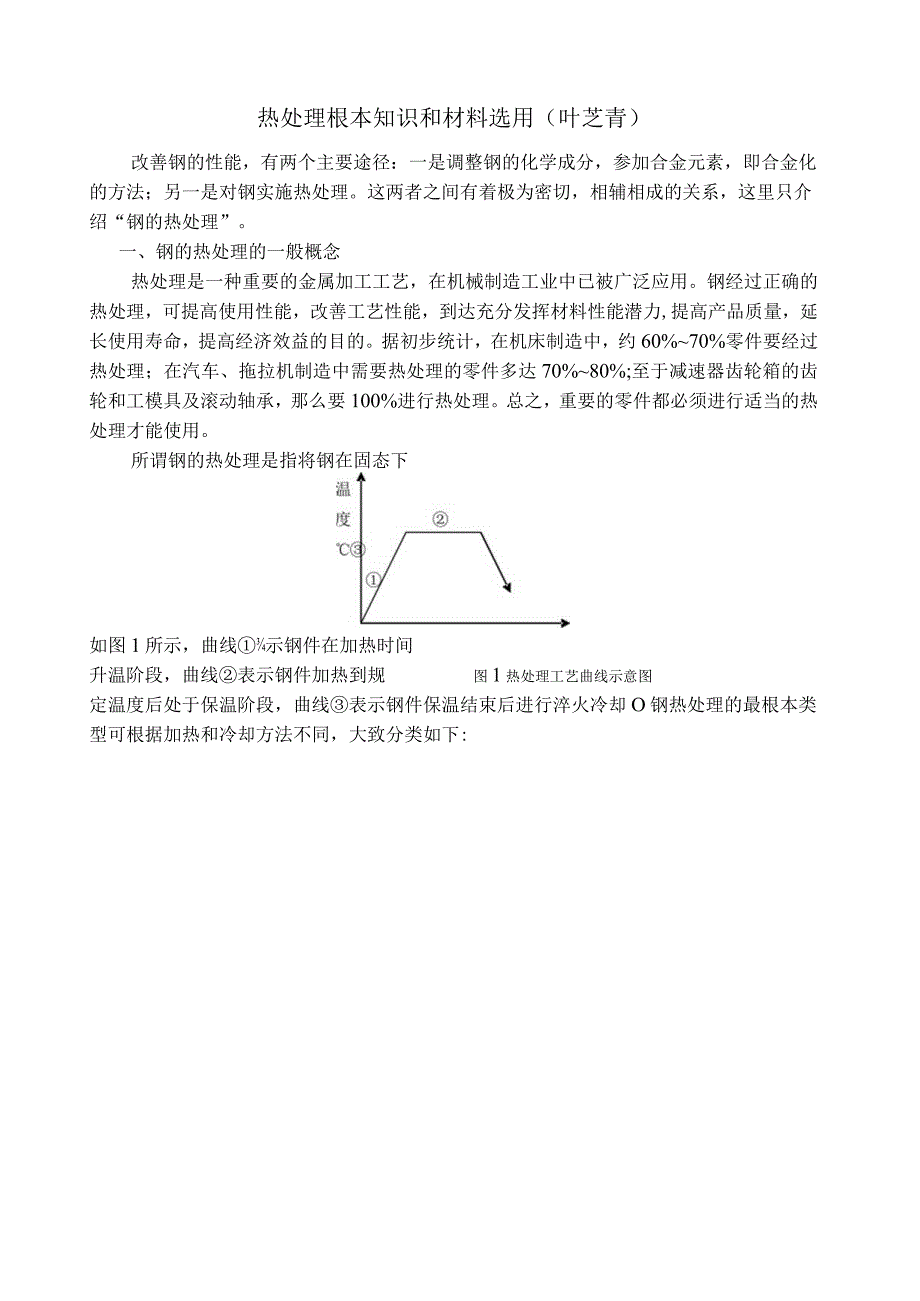

1、热处理根本知识和材料选用（叶芝青）改善钢的性能，有两个主要途径：一是调整钢的化学成分，参加合金元素，即合金化的方法；另一是对钢实施热处理。这两者之间有着极为密切，相辅相成的关系，这里只介绍“钢的热处理”。一、钢的热处理的一般概念热处理是一种重要的金属加工工艺，在机械制造工业中已被广泛应用。钢经过正确的热处理，可提高使用性能，改善工艺性能，到达充分发挥材料性能潜力,提高产品质量，延长使用寿命，提高经济效益的目的。据初步统计，在机床制造中，约60%70%零件要经过热处理；在汽车、拖拉机制造中需要热处理的零件多达70%80%;至于减速器齿轮箱的齿轮和工模具及滚动轴承，那么要100%进行热处理。总之，

2、重要的零件都必须进行适当的热处理才能使用。所谓钢的热处理是指将钢在固态下如图1所示，曲线示钢件在加热时间升温阶段，曲线表示钢件加热到规图1热处理工艺曲线示意图定温度后处于保温阶段，曲线表示钢件保温结束后进行淬火冷却O钢热处理的最根本类型可根据加热和冷却方法不同，大致分类如下:普通热处理退火正火淬火回火淬火加高温回火，使机械零件获得极为良好综合力学性能，例如渗碳齿轮的整个加工工序是：锻造-退火-粗加工-探伤-正火-精加工-渗碳、淬火、回火-喷丸-（磨齿由此可见，热处理同其他工艺过程密切，在机械零件加工制造过程中具有十分重要的地位和作用。热处理类型-外表热处理-其他热处理-火焰加热 外表淬火-感应

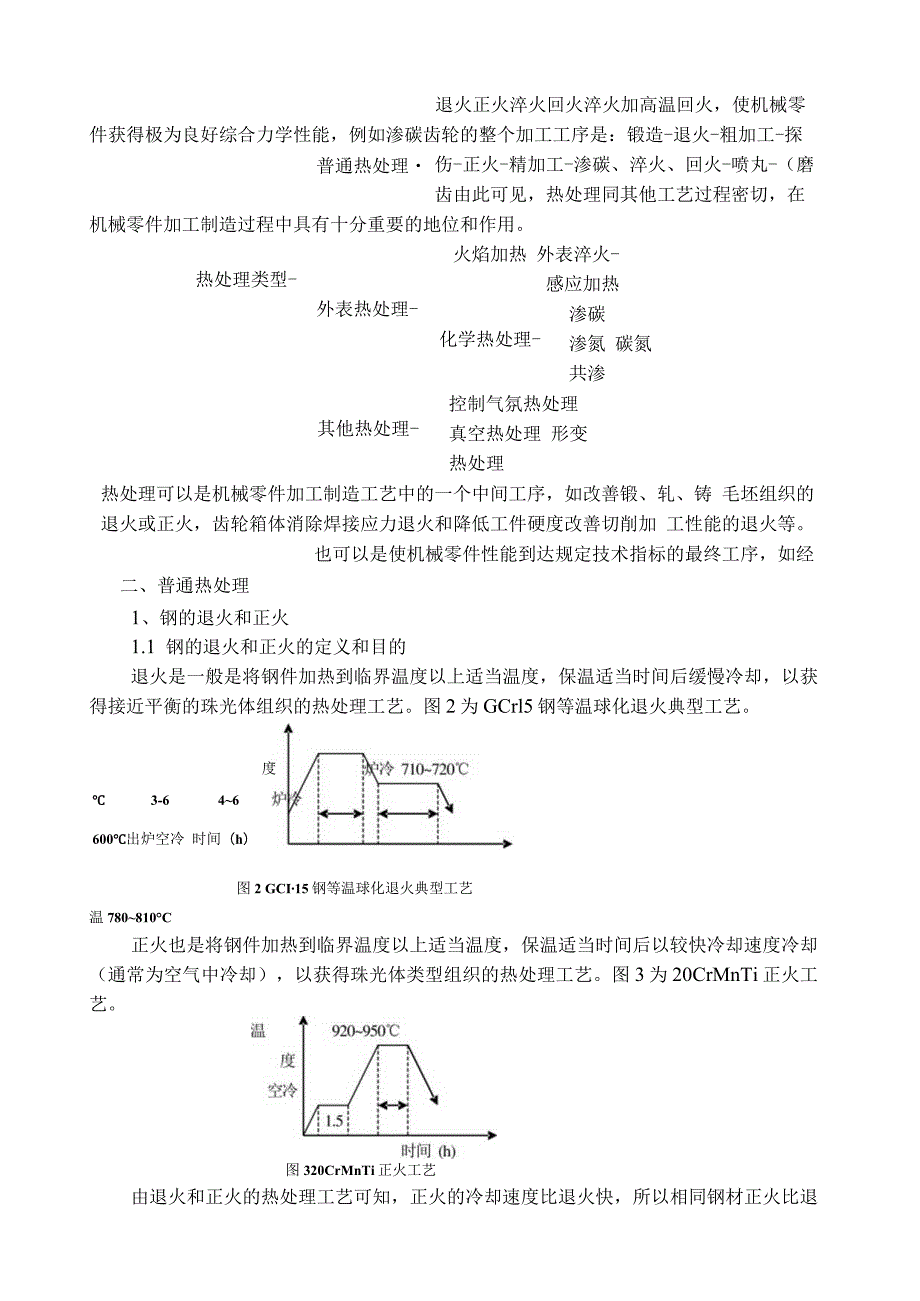

3、加热化学热处理-渗碳渗氮 碳氮共渗控制气氛热处理 真空热处理 形变热处理热处理可以是机械零件加工制造工艺中的一个中间工序，如改善锻、轧、铸 毛坯组织的退火或正火，齿轮箱体消除焊接应力退火和降低工件硬度改善切削加 工性能的退火等。也可以是使机械零件性能到达规定技术指标的最终工序，如经二、普通热处理1、钢的退火和正火1.1 钢的退火和正火的定义和目的退火是一般是将钢件加热到临界温度以上适当温度，保温适当时间后缓慢冷却，以获得接近平衡的珠光体组织的热处理工艺。图2为GCrl5钢等温球化退火典型工艺。度3-646600出炉空冷 时间（h）图2 GCI15钢等温球化退火典型工艺温780810C正火也是将

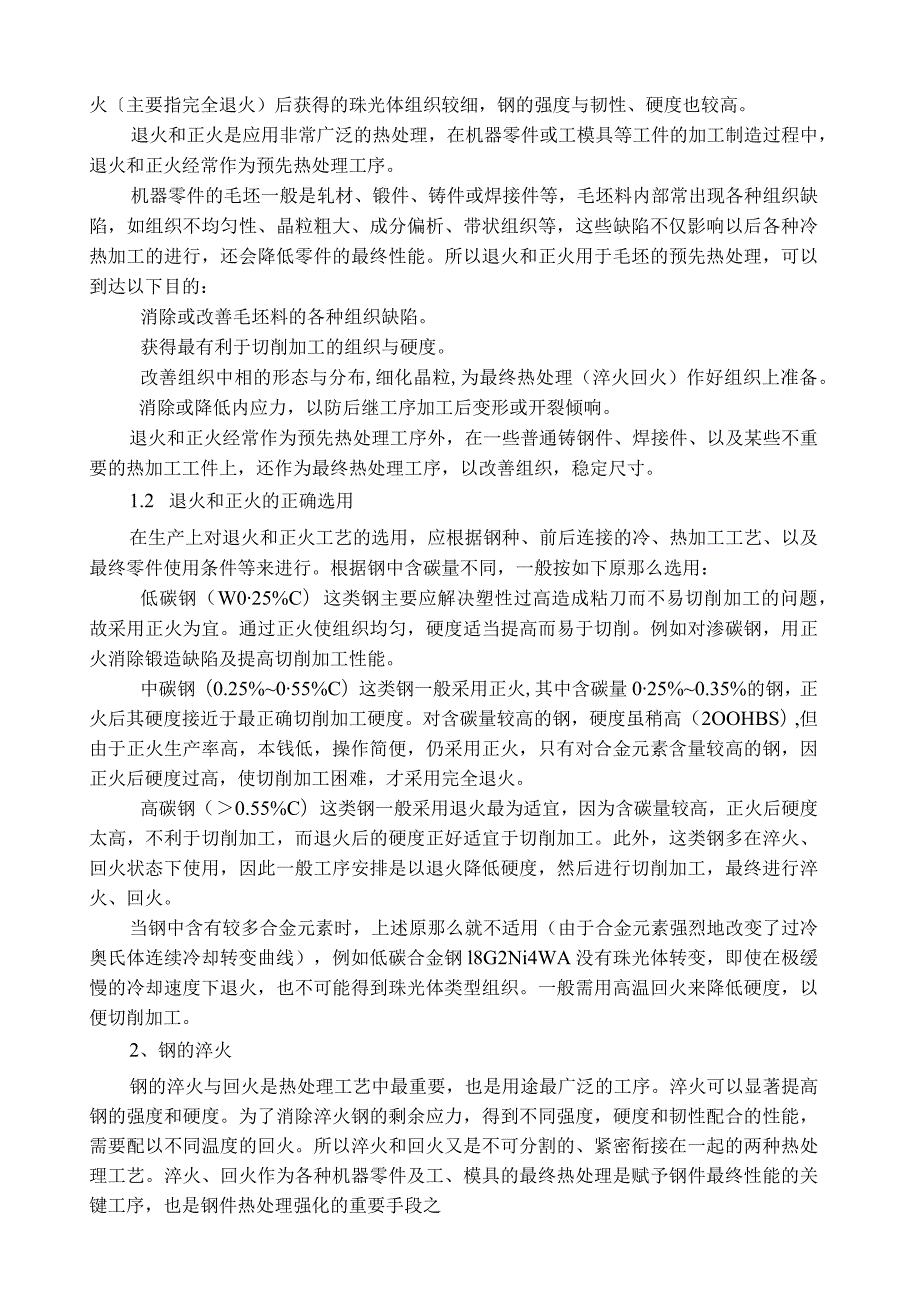

4、钢件加热到临界温度以上适当温度，保温适当时间后以较快冷却速度冷却（通常为空气中冷却），以获得珠光体类型组织的热处理工艺。图3为20CrMnTi正火工艺。图320CrMnTi正火工艺由退火和正火的热处理工艺可知，正火的冷却速度比退火快，所以相同钢材正火比退火主要指完全退火）后获得的珠光体组织较细，钢的强度与韧性、硬度也较高。退火和正火是应用非常广泛的热处理，在机器零件或工模具等工件的加工制造过程中，退火和正火经常作为预先热处理工序。机器零件的毛坯一般是轧材、锻件、铸件或焊接件等，毛坯料内部常出现各种组织缺陷，如组织不均匀性、晶粒粗大、成分偏析、带状组织等，这些缺陷不仅影响以后各种冷热加工的进行，

5、还会降低零件的最终性能。所以退火和正火用于毛坯的预先热处理，可以到达以下目的：消除或改善毛坯料的各种组织缺陷。获得最有利于切削加工的组织与硬度。改善组织中相的形态与分布,细化晶粒,为最终热处理（淬火回火）作好组织上准备。消除或降低内应力，以防后继工序加工后变形或开裂倾响。退火和正火经常作为预先热处理工序外，在一些普通铸钢件、焊接件、以及某些不重要的热加工工件上，还作为最终热处理工序，以改善组织，稳定尺寸。1.2 退火和正火的正确选用在生产上对退火和正火工艺的选用，应根据钢种、前后连接的冷、热加工工艺、以及最终零件使用条件等来进行。根据钢中含碳量不同，一般按如下原那么选用：低碳钢（W025%C）

6、这类钢主要应解决塑性过高造成粘刀而不易切削加工的问题，故采用正火为宜。通过正火使组织均匀，硬度适当提高而易于切削。例如对渗碳钢，用正火消除锻造缺陷及提高切削加工性能。中碳钢（0.25%055%C）这类钢一般采用正火,其中含碳量025%0.35%的钢，正火后其硬度接近于最正确切削加工硬度。对含碳量较高的钢，硬度虽稍高（2OOHBS）,但由于正火生产率高，本钱低，操作简便，仍采用正火，只有对合金元素含量较高的钢，因正火后硬度过高，使切削加工困难，才采用完全退火。高碳钢（0.55%C）这类钢一般采用退火最为适宜，因为含碳量较高，正火后硬度太高，不利于切削加工，而退火后的硬度正好适宜于切削加工。此外，

7、这类钢多在淬火、回火状态下使用，因此一般工序安排是以退火降低硬度，然后进行切削加工，最终进行淬火、回火。当钢中含有较多合金元素时，上述原那么就不适用（由于合金元素强烈地改变了过冷奥氏体连续冷却转变曲线），例如低碳合金钢l8G2Ni4WA没有珠光体转变，即使在极缓慢的冷却速度下退火，也不可能得到珠光体类型组织。一般需用高温回火来降低硬度，以便切削加工。2、钢的淬火钢的淬火与回火是热处理工艺中最重要，也是用途最广泛的工序。淬火可以显著提高钢的强度和硬度。为了消除淬火钢的剩余应力，得到不同强度，硬度和韧性配合的性能，需要配以不同温度的回火。所以淬火和回火又是不可分割的、紧密衔接在一起的两种热处理工艺

8、淬火、回火作为各种机器零件及工、模具的最终热处理是赋予钢件最终性能的关键工序，也是钢件热处理强化的重要手段之O2.1 淬火的定义和目的把钢加热到奥氏体化温度，保温一定时间，然后以大于临界冷却速度进行冷却，这种热处理操作称为淬火。钢件淬火后获得马氏体或下贝氏体组织。图4为渗碳齿轮20CrNi2Mo材料淬火、回火工艺。温830C冷200CO空冷,时间h图4渗碳齿轮20CrNi2Mo材料淬火、回火工艺淬火的目的一般有：提高工具、渗碳工件和其他高强度耐磨机器零件等的强度、硬度和耐磨性。例如高速工具钢通过淬火回火后，硬度可达63HRC,且具有良好的红硬性。渗碳工件通过淬火回火后，硬度可达5863HRC

9、结构钢通过淬火和高温回火（又称调质）之后获得良好综合力学性能。例如汽车半轴经淬火和高温回火128O32OHB）及外圆中频淬火后，不仅提高了花键耐磨性，而且使汽车半轴承受扭转、弯曲和冲击载荷能力（尤其是疲劳强度和韧性）大为提高。淬火时，最常用的冷却介质是水、盐水、碱水和油等。通常碳素钢用水冷却,水价廉易得，合金钢用油来冷却，但对要求高硬度的轧辐采用盐水或碱水冷却，辐面经淬火后硬度高而均匀，但对操作要求非常严格，否那么容易产生开裂。2.2 钢的淬透性淬透性的根本概念所谓钢材的淬透性是指钢在淬火时获得淬硬层深度大小的能力（即钢材淬透能力），其大小用钢在一定条件下（顶端淬火法）淬火获得的有效淬硬层深度

10、来表示，淬透性是每种钢材所固有的属性，淬硬层愈深，就说明钢的淬透性愈好,例如45、40Cr、42CrM。钢三种试样，按相同条件淬火后（油冷却），经检测45钢能被淬透的最大直径（称临界直径）10mm；40Cr钢能被淬透的最大直径622mm;42CrMo钢能被淬透的最大直径64Omrno实际工件的有效淬硬深度与钢的淬透性、工件尺寸及淬火介质的冷却能力等许多因素有关，例如，同一钢种在相同介质中淬火，小件比大件的淬硬层深；同一钢种相同尺寸时，水淬比油淬的淬硬层深。同一种钢，其成分和冶炼质量必然在一定范围内波动，因而有关手册上所提供的某钢号的淬透性曲线往往不是一条线，而是一个范围，称淬透性带。图1为40

11、Cr钢的淬透性带。图140Cr钢的淬透性带从上所述，钢材的淬透性包含两方面内容，一是钢材的淬透能力，它主要是保证不同大小齿轮的心部硬度，以满足接触疲劳强度和弯曲疲劳强度的要求；二是淬透性带宽度，要求尽可能小的淬透性带宽度波动，以有利于齿轮热处理变形的控制。德国群众、日本小松、美国休斯通用等国外几大公司对齿轮钢材的淬透性带宽W8HRC,我国的GB“5216标准规定的钢材的淬透性带宽为12HRc2002年在“中国齿轮行业钢材采购通那么（试行）”中要求齿轮钢材的淬透性带宽为7HRC。、淬透性的表示方法钢的淬透性值可用J(HRCd)表示，其中J表示末端淬透性，d表示至水冷端的距离，HRC为该处测得的硬

12、度值。例如淬透性值J(42/5)表示距水冷端5mm处试样硬度值为42HRC；淬透性值J(303510)表示距水冷端IOmm处试样硬度值为3035HRC对淬透性值有具体要求的钢应根据GB5216-2004保证淬透性结构钢标准的规定订货，其钢号最后用H表示，例如42CrMOH。3、钢的回火3.1 回火的定义和目的钢淬火后必须经过回火,回火是指将淬火钢加热到Aci(钢件加热时的临界点)以下的某一温度，经过保温，然后以一定的冷却方法冷至室温的热处理工艺，见图4。回火的目的：降低脆性，减少或消除内应力，防止工件变形或开裂。获得工艺所要求的力学性能。淬火工件的硬度高且脆性大，通过适当回火可调整硬度，获得所

13、需要的塑性、韧性。稳定工件尺寸。淬火马氏体和剩余奥氏体都是非平衡组织，它们会自发地向稳定的平衡组织转变，从而引起工件尺寸和形状的改变，通过回火可使淬火马氏体和剩余奥氏体转变为较稳定组织，以保证工件在使用过程中不发生尺寸和形状的变化。对于某些高淬透性的合金钢，空冷便可淬成马氏体，如采用退火软化，那么周期很长。此时可采用高温回火，降低硬度，以利切削加工。淬火钢不经回火一般不能直接使用，为了防止工件在放置过程中发生变形和开裂，淬火后应及时回火。3.2 、回火的种类淬火钢回火后组织性能决定于回火温度，根据回火温度范围，可将回火分为三类：低温回火低温回火的温度为150250C,回火后组织为回火马氏体，低

14、温回火主要降低钢的淬火内应力和脆性，同时保持钢在淬火后的高硬度(一般为5864HRO和耐磨性，常用于处理各种工具、模具、轴承、渗碳件及经外表淬火工件。中温回火中温回火的温度为350500C,回火后不仅保持较高硬度(一般为3545HRe)和强度，而且具有高的弹性极限和足够的韧性。中温回火主要用于各种弹簧的处理，还用于某些塑料模、热锻模以及要求较高强度的轴、轴套等。高温回火高温回火的温度为500-650Co高温回火后的组织为回火索氏体，这种组织具有良好的综合力学性能。4、钢的调质习惯上将淬火加高温回火(50065(C)相结合的热处理工艺称作“调质处理”,简称“调质”。根据工件不同性能要求，通过调整

15、回火温度，调质硬度可控制在于200350HB。4.1、 调质热处理的目的高温回火后的组织为回火索氏体，这种组织具有良好的综合力学性能，即在保持较高强度的同时，具有良好的塑性和韧性。调质处理广泛应用于重要结构零件，特别是在交变载荷下工作的零件，如汽车、拖拉机、机床上的连杆、连杆螺钉、齿轮和轴类零件等。调质还可作为外表强化零件（高、中频淬火和氮化等）以及某些要求较高的精密零件（如丝杆、量具、模具等）和轧辐的预先热处理。4.2、 调质齿轮保证钢材淬透性的措施齿轮调质的目的是要保证齿轮的齿部（特别是齿根部）到达设计要求的硬度，以满足接触疲劳强度和弯曲疲劳强度的要求,在我国齿轮制造中,对大中模数齿轮的调

16、质其齿根处往往达不到要求的硬度,这与钢材选择和淬火冷却有关,其核心是钢材淬透性。为了使齿根处也到达要求硬度，通常采用二种措施：421、一是以钢材的淬透性选材，常用调质齿轮钢材按其淬透性上下分为五类（IV）,表1为调质及调质后表淬齿轮用钢。表2为各类调质钢推荐应用范围。表1调质及外表淬火齿轮用钢齿轮种类类别钢号一般载荷不大、截面尺寸也不大、要求不太高齿轮I354555II40Mn40Cr35SiMn42SiMn50Mn2截面尺寸较大、承受较大载荷、要求比拟高齿轮III35CriVfO42CrMo40CrMnMo35CrMnSi40CrNi40GNiMo45CrNiMoV截面尺寸很大、承受载荷大、

17、并要求有足够韧性齿轮IV35CrNi2Mo40CrNi2MoV34CrNi3Mo37SiMn2MoV3OCrNi3注：IV按钢的淬透性及强度上下递增表2各类调质钢推荐应用范围必须指出：在选用材料时，在设计中不可根据从手册里查到的小尺寸试样性能数据用于大尺寸工件的强度计算，而必须考虑材料实际淬透层深度，大件齿轮因重量和体积均较大，截面积厚，内部热容量大，致使实际淬透层浅，这种现象叫做“钢材尺寸效应”。在选用材料时，必须将淬透性和淬硬性区别开来，钢的淬硬性是指钢在正常淬火条件下可能到达的最高硬度，它主要取决于钢的含碳量，钢中含碳量越高，淬火后的硬度越高。至于合金元素对淬硬性影响不大，但对钢的淬透性

18、却有重大影响。所以淬火硬度高的钢不一定就淬透性高，而硬度低的钢，也可能具有高的淬透性。422、二是大模数齿轮采用齿部开槽调质，大模数齿轮采用整体毛坯调质,由于受到钢材淬透性限制，往往在齿根部达不到要求调质硬度，一般大模数齿轮的体积和重量较大，因此按第一种方法选用高合金含量的钢显然是不经济的，所以齿轮模数较大时，如碳钢齿轮模数大于12时应采用先开槽后调质，再精滚齿的工艺，由于开槽调质改善了齿部冷却条件，所以可以采用淬透性较低的合金元素较小的钢材，从而降低了本钱。图5齿轮尺寸Imm)抗拉强度。b(Mpa)大模数齿轮开槽调质后各部位硬度分布图5所示为42CrMo钢，M=22,Z-20的大模数600-

19、800800-10001000圆棒直径IIIIIIIII40-80IIIIIIIIIIIIV80120IIHIIIIIIIIV120780IIIIIIllIVV180250IIIIIIVIVVV25()IIIIVVV齿圈厚度20IIIIIIIVV2(MoIIlIHIVIVV40-60IIIIIIIVIVV60-9011IIIIVVlIVV90120IIIIVIVVV120IIIIvIVVV盘齿坏宽度F2.5IIIIIIIIIIIIV12.5-25IIIIlIllIIIIV25-50IIIIIIIIIIVIV1(X)2(X)IIIIIIVV200IIIIIIVV齿轮采用开槽调质后齿轮各部位的硬度

20、分布，由图可见，齿根部硬度明显得到提高。三、钢的外表加热淬火钢的外表加热淬火是将工件快速加热到淬火温度，然后迅速冷却，仅使工件表层获得淬火马氏体组织的热处理方法。外表加热淬火既强化了零件外表层，又保持了心部原有的良好的综合机械性能，从而到达这种表硬心韧的性能要求。1、感应加热外表淬火1.1 感应加热原理感应加热外表淬火是利用电磁感应原理，在工件外表产生密度很高的感应电流，并使工件外表迅速加热至奥氏体状态，然后快速冷却获得马氏体组织的淬火方法。图6为感应加热i外表淬火示意图。当感应圈中通过一人G定频率交流电时，在其内外将产生与间4进水电流变化频率相同的交变磁场。感应2J铲O圈内工件在交变磁场作用

21、下，工件内就会产生与感应圈频率相同而方向相Jf蜂三一出水反的感应电流。由于感应电流沿工件?I外表形成封闭回路，通常称为涡流。%I溪二小喷水套此涡流将电能变为热能，使工件加热。彳噫口户涡流在被加热工件中的分布由外表至i心部呈现指数规律衰减。因此，涡流舛J主要分布于工件外表，工件内部几乎.i没有电流通过。这种现象叫集肤效应。J感应加热就是利用集肤效应，依靠电脸封一流热效应把工件外表迅速加热到淬火电流集中层温度的。感应圈用纯铜管制做，内通图6感应加热外表淬会意图冷却水。当工件外表在感应圈内加热到相变温度时，立即喷水或浸水冷却，实现外表淬火工艺。感应加热电流透入工件外表的深度与感应电流的频率有关，如下

22、式所示：式中感应电流透入深度Imm）电流频率（HZ）可以看出，电流频率愈高，感应电流透入工件外表的深度愈浅。1.2 感应加热分类根据零件尺寸及硬化层深度的要求选择不同的电流频率，感应加热可分为四类，见表3说明。表3感应加热分类感应加热外表淬火通常采用喷射冷却法，冷却速度可通过调节液体压力、温分类工作电流频率(KHZ)特性及应用范围高频加热200300一般有效淬硬层0.8L5mm,主要用于中小模数(m =1.58) 及中小尺寸的轴类零件外表加热淬火超音频加热30-60一般有效淬石 齿轮、花健43-6)中频加热18一般有效淬, 模数齿轮等$I工频加热50(Hz)一般有效淬石加热及大直彳工1穿透度及

23、 喷射 时间 控制。采用 冷却 介质 有水、 聚乙 烯醇合成淬火剂及油等。工件外表淬火后应进行低温回火(150200C),以降低剩余应力和脆性，并保持外表高硬度和高耐磨性。对于大模数重载齿轮经感应加热外表淬火后，希望得到沿齿廓分布硬化层，如图7所示，硬化层分布在齿面、齿根及齿底，这样大大提高了齿部的接触疲劳强度、弯曲疲劳强度和冲击韧性。图7齿廓型硬化层为了保证工件外表淬火后的外表硬度和心部强度及韧性，一般选用中碳钢及中碳合金钢，其外表淬火前的原始组织应为调质或正火态。根据工件外表加热热源的不同，钢的外表淬火有很多种，除了感应加热外表淬火外，还有火焰外表加热淬火、电接触外表加热淬火及激光外表加热

24、淬火等。这里只介绍感应加热外表淬火。2、外表淬火齿轮用钢的选用见表1、表2。四、化学热处理工件放在一定的化学介质中加热到一定温度，使其外表与介质相互作用，吸收其中某些化学元素的原子或离子)，并自外表向内部扩散的过程称为化学热处理。化学热处理包括渗碳、渗氮、碳氮共渗等。化学热处理的结果是改变了金属外表的化学成分和性能。例如低碳钢经过外表渗碳淬火后，该钢种的工件外表就具有了普通高碳钢淬火后的高硬度、高耐磨的性能特征，而心部仍保存低碳钢淬火后良好的塑性、韧性的特征。显然这是单一的低碳钢或高碳钢所不能到达的。1、钢的渗碳1.1 钢的渗碳根本原理和气体渗碳工艺钢的渗碳根本原理在渗碳温度下(920)渗碳过

25、程包括三个根本过程：一是由介质(甲醇、煤油、异丙醇)分解出活性原子。如分解产生的一氧化碳和甲烷分解出活性碳原子：2COCO2+CCH42H2+C二是活性碳原子被工件外表吸收。三是被吸收碳原子向工件内部扩散。渗碳过程由分解、吸收、扩散三过程组成，三个过程又是同时发生的，全部过程存在着复杂物理化学反响。气体渗碳工艺气体渗碳法是将工件放入密封的渗碳炉内，图8为气体渗碳法示意图，使工件在920高温的渗碳气氛中进行渗碳。通入的有机物液体（甲醇、煤油、异丙醇）在高温下分解，产生活性碳原子，并被加热到奥氏体状态的工件外表吸收，而后向钢内部扩散。渗碳时最主要的工艺参数是加热温度和保温时间。加热温度愈高，渗碳速

26、度就愈快，且扩散层的厚度也愈深。图8气体渗碳法示意图图9气体渗碳典型工艺图9为气体渗碳典型工艺，从工艺中明显可见渗碳剂分解（含排气）、强渗（吸收）、扩散和炉冷到850C直接油冷淬火的全过程。1.2 渗碳件质量要求对渗碳件质量要求在国标GB8539-2000中已有明确规定，这里对几个主要方面再说明一下。外表硬度和心部硬度齿外表硬度是指成品齿轮工作齿高中间部位齿面硬度，对锥齿轮指齿顶部外表硬度。J轮齿的心部硬度是指齿宽中部齿根C30。切线的法向上，深度为5倍硬化层深，但不少于I倍模数。这是一个推荐HI/I1测量部位，为了便于可操作性，可按技&J-L术条件或供需双方协议的图10齿心部硬度示意图检查方

27、法进行检查。一般检测齿宽中部法截面上，在轮齿的中心线与齿根圆相交处的硬度，见图10示意图。外表硬度和心部硬度是工件耐磨性能的重要指标，也是材料抗接触疲劳和弯曲疲劳的一个特性。经渗碳淬火后外表硬度应到达5864HRC（大截面齿轮和齿轮轴一般5662HRC）,心部硬度根据不同质量要求按规定控制，一般在2542HRC,MQ级齿轮要求25HRC以上，ME级齿轮要求35HRC以上。硬度一般采用里氏硬度计或洛氏硬度计作为检测工具。渗碳层外表碳浓度和碳浓度梯度渗碳零件外表碳浓度要求控制在0.750.95%为宜，过低会使耐磨性下降，过高时脆性增大，强度不能满足要求。碳浓度梯度反映了碳浓度沿渗层下降的指标，它间

28、接地反映了渗层的硬度梯度。碳浓度下降得越平稳越好，以保证渗层与基体牢固结合，防止在使用过程中产生剥落现象。图11为相同渗碳层总深度（3mm）三种碳浓度梯度状况。图11相同渗碳层总深度（3mm）三种碳浓度梯度a）好b）不好c）不好有效硬化层深度（渗碳层深度）有效硬化层深度取决于零件的工作条件和心部强度，是确定零件承载能力的重要参数。H前对有效硬化层深度我厂设计工艺处推荐采用JB117516-94的标准。有效硬化层深度是指零件渗碳淬火后,从零件外表到维氏硬度值为550HVl处的垂直距离。测定硬度所采用的试验力为9.807N（Ikgf）01.3 、零件渗碳后的热处理工件渗碳的目的在于使外表获得高的硬

29、度和耐磨性，因此渗碳后的工件，必须通过热处理使外表获得马氏体组织，渗碳后的热处理方法有三种：直接淬火法直接淬火法是将工件自渗碳温度炉冷到淬火温度后立即淬火，然后在160190C进行低温回火。这种方法不需要重新加热淬火，因而减小了热处理变形，节省了时间和降低本钱，但由于渗碳温度高，渗碳加热时间长，因而奥氏体晶粒粗大，淬火后剩余奥氏体量较多，使工件性能下降，所以直接淬火法只适用于本质细晶粒钢或性能要求较低的工件。这是一般工厂经常采用工艺。一次淬火法一次淬火法是将工件自渗碳后以适当方式冷至室温，然后再重新加热淬火并低温回火。对于要求心部有较高强度和较好韧性的零件，可以细化晶粒。这是大型齿轮、齿轮轴等

30、经常采用方法。两次淬火法两次淬火法是将工件自渗碳后冷至室温后再进行两次淬火。第一次淬火目的是细化心部晶粒，淬火温度较高，第二次淬火目的是细化表层晶粒,淬火温度较低，这种方法适宜用使用性能要求很高的工件，缺点是工艺复杂，生产周期长，工件容易变形，工厂应用较少。对于零件有不允许渗碳硬化部位应在设计图样上标明，该部位可采用防渗涂料进行保护。近几年来，我厂为适应宝钢进口设备齿轮箱的国产化要求，对热处理进行了相应技术改造，添置具有国内外先进水平的计算机过程控制的大型渗碳炉，由工业计算机、进口智能控温仪、进口智能碳控仪、氧探头等组成，炉温控制精度W3,炉温采用炉内主控，炉外辅控；碳浓度控制精度W0.05%

31、渗碳层深度偏差W10%；渗碳硬化层深度范围l6mm0从而对炉内碳浓度、炉温、渗碳硬化层深度等实现精确控制，保证了产品渗碳质量。为减少盘形齿轮变形，从俄罗斯进口了淬火压床。目前我厂有3000X2000mm20002500mm17002000mm12002000mme900X1200mm井式气体渗碳炉五台。1.4 、渗碳齿轮钢材的选用、渗碳齿轮钢材对淬透性的要求如前所述,钢材的淬透性主要是保证不同大小齿轮的心部硬度，以满足接触疲劳强度和弯曲疲劳强度的要求；同时要求尽可能小的淬透性带宽度波动，以有利于齿轮热处理变形的控制。对低速重载齿轮来说应保证足够心部硬度，也就是保证心部强度，ME级齿轮要求心部

32、硬度在35HRC以上。因此，对淬透性要求高的大尺寸工件，只有从选择钢材上找出路，即选用淬透性好的高、中合金渗碳钢来制造。例如:20CrMnTi材料直径66Omm园棒,经淬火、回火后外表硬度230HRC,中心局部硬度为25HRC左右。18mm园棒经淬火、回火后，中心的硬度达37HRC,因此20CrMnr11材料适用于制造模数不大于12的齿轮。20CrNi2Mo材料直径60mm园棒，经淬火、回火后外表硬度235HRC,1/2R处230HRC,中心局部硬度为27HRC左右。直径625mm园棒经淬火、回火后外表硬度239HRe,1/2R处237HRC,中心局部硬度为36HRC左右。因此对要求高速（低速

33、重载和平安可靠运行的齿轮就选用20CrNi2Mo材料，（国产对低速重载、大截面的齿轮，可选用淬透性更好的材料，如17CrNiMo617Cr2Ni2Mok18Cr2Ni4WA1SCrMnNiMoA20Cr2Ni4A等。齿轮种类性能要求钢 号起重，运输，冶金，采矿，化工等设备模 数12以下普通减速机齿轮。耐磨，承载能力较高。20Crlo 20CrMnTi 20CrMnMo冶金，化工，电站设备，船舶等的汽轮发 动机，工业汽轮机，高度鼓风机，透平压 缩机等齿轮。运行速度高，周期长，平 安可靠性高。12CrNi3 20CrNi3 12Cr2Ni420CrNi2Mo大型轧钢机减速器齿轮，大型皮带运输机

34、传动轴齿轮，人字齿轮，大型锥齿轮，井 下采煤机传动箱齿轮。传递功率大，齿轮外表载 荷高，耐冲击，齿轮尺寸 大。17CrNiMo6 20Cr2Ni418Cr2Ni4W ISCrMnNiMoA20CrNi2Mo42、 渗碳 齿轮 用钢渗 碳结 果是 改变 了金 属外 表的化学成分和性能，使该钢种的工件外表就具有了普通高碳钢淬火后的高硬度、高耐磨的性能特征，而心部仍保存低碳钢淬火后良好的塑性、韧性的特征。因此渗碳齿轮用钢多项选择用低碳钢和低碳合金钢。表4为渗碳齿轮用钢。表4渗碳齿轮用钢2、钢的渗氮渗氮是向钢的外表渗入氮原子的过程。其目的是提高外表硬度和耐磨性，并提高疲劳强度和耐蚀性。2.1 渗氮原理

35、及工艺目前工业中应用最广泛的是气体渗氮法，它是利用氨气在加热时分解出活性氮原子，被钢吸收后在其外表形成渗氮层，同时向心部扩散。氨的分解反响如下:2NH33H2+2N渗氮在专用的气体渗氮炉或井式渗碳炉中进行，我厂气体渗氮炉尺寸为800X2500mm和1500X2000mn渗氮前须将工件除油净化。入炉后先用氨气排除炉内空气。气体渗氮温度一般在490560C范围内进行。渗氮工件的加工工艺路线如下：锻造-退火粗加工-调质半精加工除应力回火精加工渗氮2.2 渗氮处理特点渗氮往往是工件加工工艺路线中最后一道工序，渗氮后的工件至多再进行精磨或研磨。为了保证渗氮工件心部具有良好的综合力学性能，在渗氮前有必要将

36、工件进行调质处理。钢在渗氮后，无需进行淬火便具有很高的表层硬度（2550HV900HV）及耐磨性，这是因为渗氮层形成了一层坚硬的氮化物所致。且渗氮层具有高的热硬性（即在600650C仍有较高硬度）。但是渗氮层较浅（0250.6mm）,渗氮处理后一般不再加工，假设需精磨那么余量在直径方向上不应超过0.100.15mm0否那么会磨掉渗氮层而使硬度大大下降。渗氮后，显著提高钢的疲劳强度。这是因为渗氮层内具有较大的剩余压应力，它能局部地抵消在疲劳载荷下产生的拉应力，延缓了疲劳破坏过程。渗氮后钢具有很高的耐蚀能力，这是由于渗氮层外表是由连续分布的、致密的氮化物所组成缘故。渗氮处理温度低，故工件变形很小。

37、为了减小工件在渗氮处理中的变形，在切削加工后，一般须进行消除应力高温回火，渗氮最大缺点是周期长，生产率低。气体渗氮时，要到达0.5mm的渗氮层，渗氮速度约为每小时IOum,如采用离子渗氮，其速度比气体渗氮速度快近三分之一，液体渗氮时，速度又更快些。综上所述，因此渗氮广泛应用于各种高速传动精密齿轮、高精度机床主轴（如锋杆、磨床主轴），以及要求变形很小，具有一定抗热、抗蚀能力的耐磨零件。2.3 、渗氮齿轮钢材的选用、渗氮齿轮钢材对淬透性的要求对氮化用钢的材料选用含0.150.45%C普通合金结构钢,一般不宜选用碳钢,因为碳是不利于渗氮元素，它降低氮的扩散系数，使渗氮速度减慢。例如45钢，氮化后硬度

38、不高（2300HV1）,但氮化后可大大提高抗腐蚀性。大锻件渗氮一般常采用40Cr,35CrMo,42CrMO等钢种。对于在循环弯曲载荷或接触应力较大的大锻件，可采用18Cr2Ni4WA、18CrMnNiMoA、20Cr2Ni4A等钢种。38CrMoAl钢是典型的渗氮钢，渗氮速度快，渗氮后外表硬度高，耐磨性及抗胶合性好。但是基体的强韧性不好，60mm钢件淬火后，外表与心部的硬度差60HB左右，所以不宜用于大锻件的渗氮；同样，在生产中发现，渗氮钢38CrMoAl作为制造大直径的渗氮齿轮用钢并不理想，因该钢材只有在直径小于50mm时才能完全淬透，钢中含有较多的铝会造成柱状断口，非金属夹杂物多，在轧材

39、中产生细微裂纹和发裂，在锻件中针状小气孔增多。在热加工时，容易过热引起脆性断裂，强度下降。在热处理时易脱碳，并且对化学成分波动十分敏感，往往造成淬硬性和淬透性不够，水淬时易产生裂纹，渗氮中易产生脆性相等缺点。因此38CrMoAl钢不大适用于制造较大直径的齿轮。只能根据工况条件适中选用。氮化齿轮的心部硬度直接影响渗氮层的支承能力。试验说明，留神部硬度由240-260HB提高到310-330HB时，接触疲劳强度可提高30%。不仅如此，心部硬度的上下还通过影响渗层的外表硬度来影响齿轮的承载能力，因此，美国的有关技术文件规定，为了获得足够的外表硬度，要求心部硬度不能低于300HBo根据目前渗氮工艺所能

40、到达的最大深度范围和工业实践经验，渗氮工艺适用于以下参数齿轮：对渗氮齿轮应用的模数范围，比拟公认的模数在210mm;载荷系数K3.0(KN/mm2)；线速度VW120ms;精度6级以下。同时要指出的是根据目前的应用统计说明，渗碳齿轮精度下降23级,氮齿轮精度下降12级。、渗氮齿轮用钢渗氮齿轮用钢见表5式表5渗氮齿轮用钢而渗齿轮用途性能要求推荐钢号、齿轮钢材渗氮层硬度参考范围一般用途外表耐磨20Cr40Cr20CrMnTi在冲击载荷下工作外表耐磨，心部韧性高30CrNi318CrNiWA35CrMo18Cr2Ni4WA在重载荷下工作外表耐磨，心部强度高30CrMnSi35CrMoV42CrMo2

41、5Cr2MoV在重载荷及冲击下工作外表耐磨，心部强韧性高40CrNiMoA30CrNiMoA30CrNi2Mo精密传动外表耐磨，娜小38CrMoAlA30CrMoAl钢材原始状态渗氮外表硬度(HV5)预备热处理硬度(HBS)45正火250-40020CrMnTi正火180-200650-800调质200220600-80040CrMo调质2932HRC550-70040CrNiMo调质2627HRC450-65040CrMnMo调质200-25055070040Cr正火200220500700调质210-240500-65037SiMn2MoV调质250-2904852HRC（超声测定）25C
