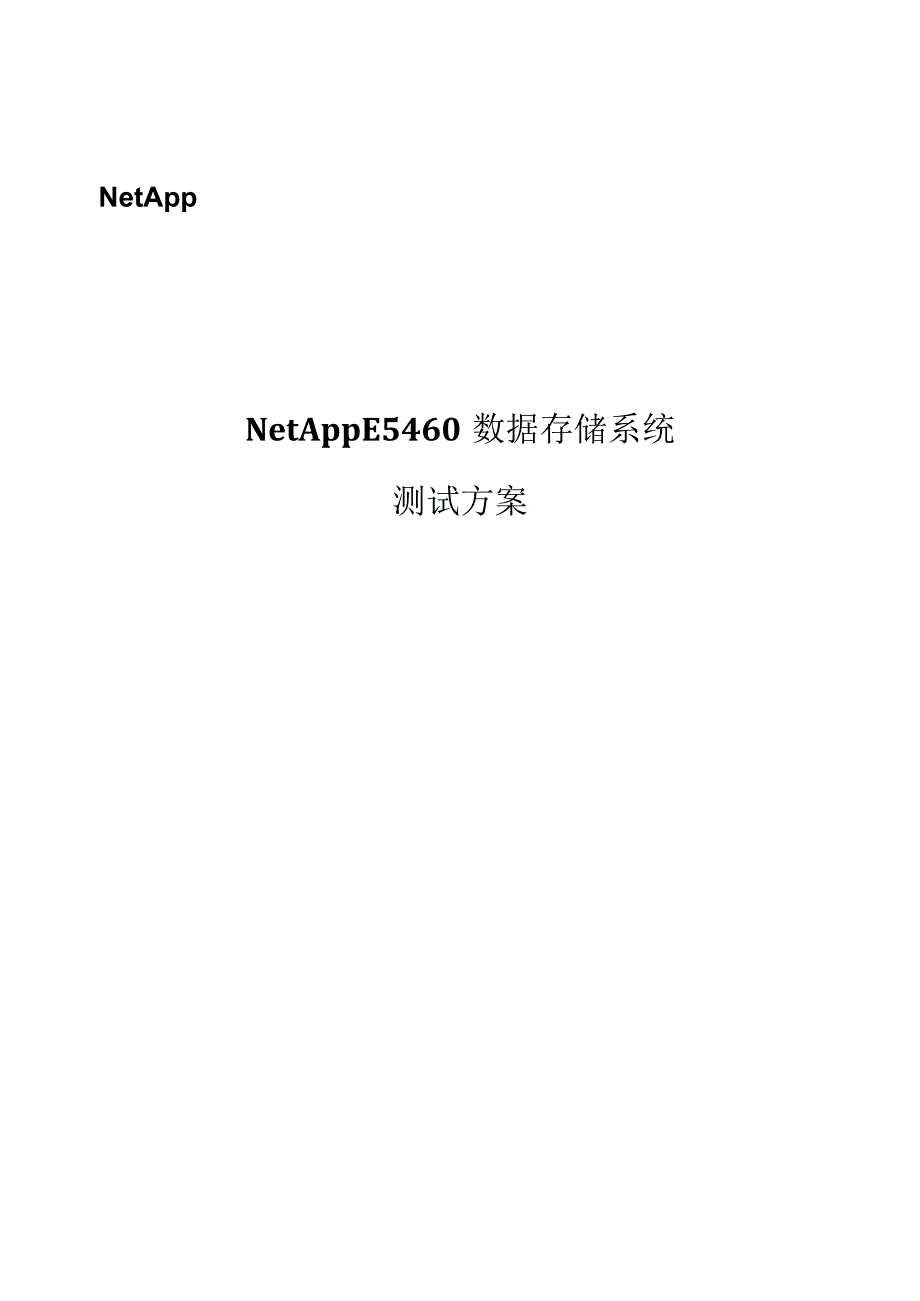

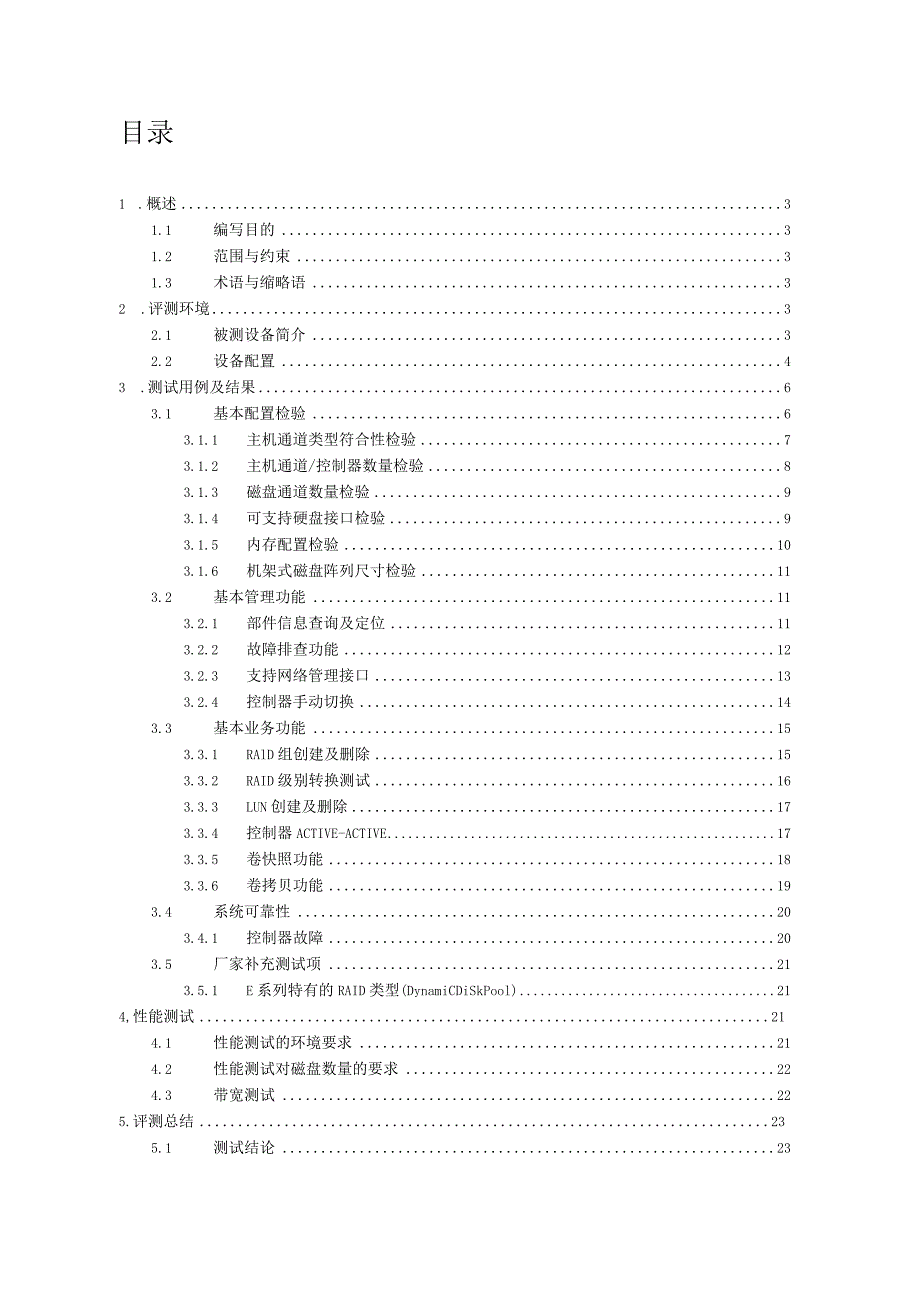

1、NetAppNetAppE5460数据存储系统测试方案目录1 .概述31.1 编写目的31.2 范围与约束31.3 术语与缩略语32 .评测环境32.1 被测设备简介32.2 设备配置43 .测试用例及结果63.1 基本配置检验63.1.1 主机通道类型符合性检验73.1.2 主机通道/控制器数量检验83.1.3 磁盘通道数量检验93.1.4 可支持硬盘接口检验93.1.5 内存配置检验103.1.6 机架式磁盘阵列尺寸检验113.2 基本管理功能113.2.1 部件信息查询及定位113.2.2 故障排查功能123.2.3 支持网络管理接口133.2.4 控制器手动切换143.3 基本业务功能

2、153.3.1 RAlD组创建及删除153.3.2 RAID级别转换测试163.3.3 LUN创建及删除173.3.4 控制器ACTIVE-ACTIVE173.3.5 卷快照功能183.3.6 卷拷贝功能193.4 系统可靠性203.4.1 控制器故障203.5 厂家补充测试项213.5.1 E系列特有的RAID类型(DynamiCDiSkPool)214,性能测试214.1 性能测试的环境要求214.2 性能测试对磁盘数量的要求224.3 带宽测试225.评测总结235.1 测试结论231 .概述1.1 编写目的本文档对评测工作进行的内容、范围、及测试结果进行说明和总结。1.2 范围与约束本

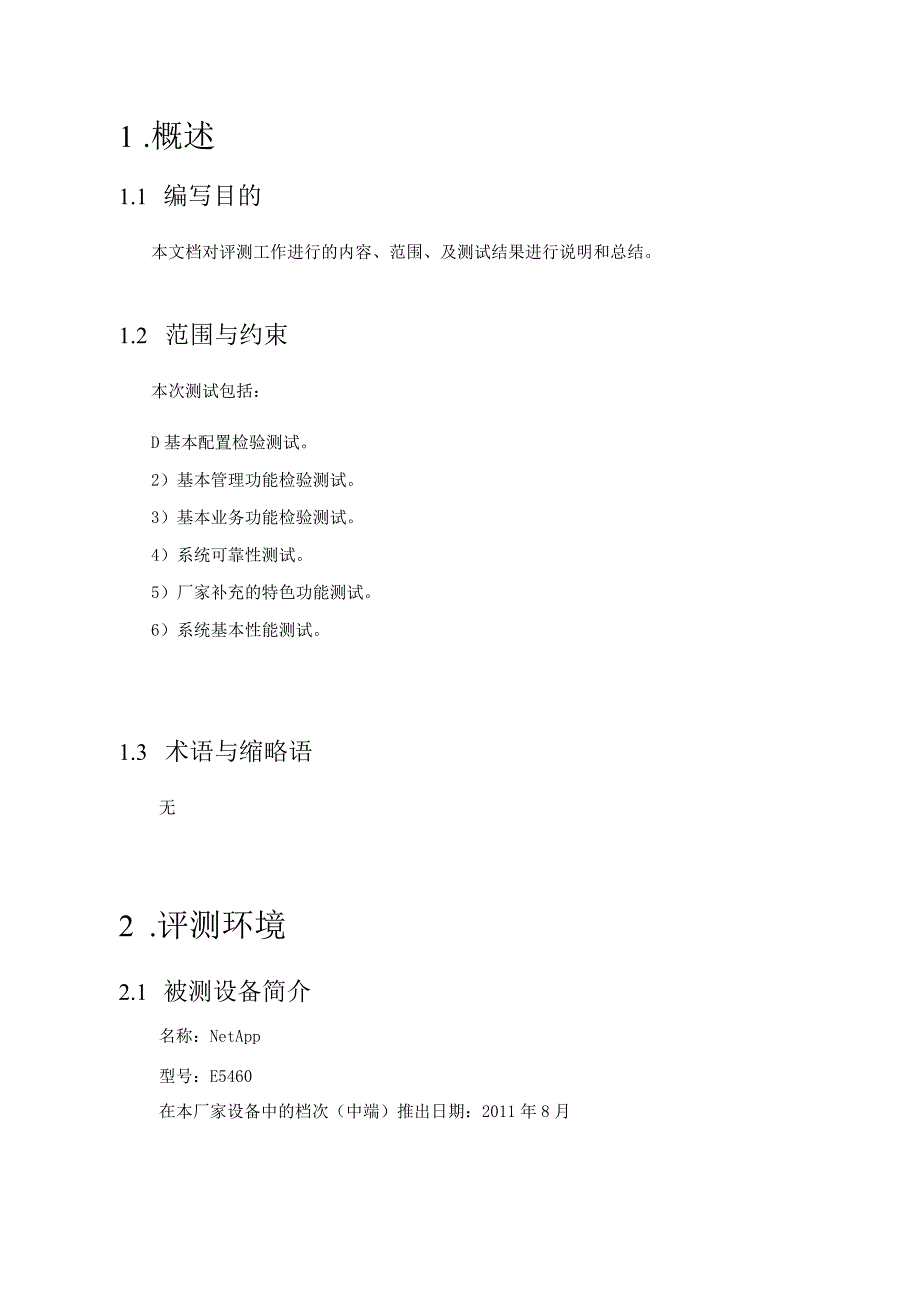

3、次测试包括：D基本配置检验测试。2）基本管理功能检验测试。3）基本业务功能检验测试。4）系统可靠性测试。5）厂家补充的特色功能测试。6）系统基本性能测试。1.3 术语与缩略语无2 .评测环境2.1 被测设备简介名称：NetApp型号：E5460在本厂家设备中的档次（中端）推出日期：2011年8月物理特性（以下数据为厂家提供）尺寸（长X宽X高，厘米）控制柜82.6cmX48.3cmX17.8cm(4U)磁盘柜49.8cmX48.3cmX8.8cm(2U)重量控制柜（含内置盘）105.2千克磁盘柜（满配）26千克电源交流/直流交流电压200-240V控制柜最大功耗（含内置盘）1222W磁盘柜最大功

4、耗（满配）240W适应温度10oC-40oC适应湿度20L80对湿度散热方式前进后出2.2 设备配置一.被测设备详细配置部件型号数量描述控制柜E54601每个E5460控制柜为一个高度为4U的机箱，机箱后半部包含2个E5460控制器，双控制器共有缓存12GB,最大支持384块磁盘。机箱前半部为5层盘架抽屉，可放置60个磁盘驱动器。固件版本08.10.02.002每个控制器的固件版本都是08.10.02.00处理器Quad-Core8每控制器含1个2.BGHzQuacl-Core处理器,处理器内置XOR/P+QRAID校验引擎FC端口8Gbps8每控制器板载4个8GbpsFC光接口以太网口IGb

5、E4每控制器板载2个IGbE以太网做管理后端SAS外接通道6GbSAS2交换方式：6GbSAS直连带宽：6Gb每控制器板载1个后端SAS外接通道电源双电源冗余2每控制机箱2个风扇冗余2每控制机箱2个硬盘3TBNL-SAS40转速:7.2KRPM；尺寸：3.5英寸二.测试用设备配置设备描述服务器HPProLiantDL360pGen8三.测试组网图说明：如上图所示，两台HP服务器，每台带有1个8GbFCHBA端口，分别通过光纤直连到存储阵列E5460的两个控制器上。3 .测试用例及结果3.1 基本配置检验用例编号I.0预置条件NetApp存储安装完整的操作系统；管理主机安装SANtricity存

6、储管理软件操作步骤一、在存储管理系统中查看“设备序列号”二、在存储管理系统中查看框中某硬盘的详细信息预期结果1 .步骤一，可以看到“设备序列号”，该序列号可唯一定位一台阵列2 .步骤二，“硬盘信息”页面可看到硬盘信息实测结果通过备注通过SANtriCity访问NetAPP的存储管理界面，可以了解存储状态信息，设备序列号，硬盘状态等信息。HMiO-SANwK闪Storage iCopy ServicesPPngS3.1.1 主机通道类型符合性检验用例编号1.1测试目的检查磁盘阵列系统的光纤通道类型是否符合要求测试条件NetApp存储安装完整的操作系统；管理主机安装SANtricity存储管理软件

7、测试过程1、使用线缆连接磁盘阵列主机通道和服务器；2、登录磁盘阵列管理软件，查看主机通道类型和速率、硬盘通道类型和速率预期结果与产品说明书中相符,主机通道为8GbFC通道测试结果通过备注主机通道类型可根据需求选择使用8GbFC,IOGbEiSCSL40GbInfiniBand或者6GbSAS（主机通道）5460-StorageArrayProfileTime Date Equation Symbol & Time ScreenLinkAttachFileScannerRecordRecordDateDippingFilePrintoutPrintoutAudioVideo.StorageArr

8、ayStorageCopyServices翅HostMappingsBHardware圜AlBControlersQDrivesDriveChannels瞄TraysP4rttype：LSISAS2008revision223,036z928Status：UPMftximundateret。6GbpsCurrentdatarate6GbpsHostinterface：FibreHostInterfaceCardOHC):NotAvailableChannel：1Port:1CurrentID:Notapplicable/OXFFFFFFFFPreferredID:12S0xlHL-PortID

9、OxFFFFFFEarrentdatarate：8GbpsTDatarateCOhbuLFUELinkstatus：DownTopology.NotAvailableWorld-*ideportidentifier:20:14:00:80.e5:l:984Worldrid。nod。idntifir:20:04:00:80e5:lf:964Parttype：PNeO32revision8DataAssurance(DA)capableYesHostinterface：FibreHostInterfaceCard(KIC):Channel：NotAvailable2Port:2CurrentIDN

10、otappliCtbleZOxFFFFFFFFProferrodID:l0xE8NL-PortIDOxFFFFFFMaximundatarate8GbpsCurrentdatarate：8GbpsDatarAtarntrftlAntnFind:l3.1.2 主机通道/控制器数量检验用例编号1.2测试目的检查磁盘阵列系统的主机通道数量是否符合要求测试条件NetApp存储安装完整的操作系统；管理主机安装SANtricity存储管理软件测试过程检查磁盘阵列系统每个控制器的主机通道的数量预期结果控制器的主机通道与控制器数量和说明书符合,每控制器上有4个8GbFC通道测试结果通过备注每个控制器的8GbF

11、C主机通道数可根据需求扩展到8个Tray99(back)3.1.3 磁盘通道数量检验用例编号1.3测试目的测试每个控制器的磁盘通道数量是否符合规格书说明测试条件NetApp存储安装完整的操作系统；管理主机安装SANtricity存储管理软件测试过程在控制器的后背面板中查看硬盘通道的数量预期结果控制器的磁盘通道数量符合规格书说明，每控制器上有1个4x6GbSAS外部扩展通道测试结果通过备注每控制器除1个4x6GbSAS外部扩展通道外还有24个内部6GbSAS内部扩展通道连接内置盘。匡StorageArrayStorageCopyServices以HostMappingsSHardware画Ali

12、ControtersI口DriVeSH0nvechannetemTraysPBD11LEFORSTORAGEARRAY:5460(FrJan1715U58CST20M)DRIVECHANNELSSUmARYCHANKELPOKTTYPECTRLALINKSDlTUSCTRLBLIXKSTATUS1 IntamalUpUp2 lUpDETAILSDRIVECHANNEL1Port:1PortType：AccassPth:1x*z*CmntRat：.ControllerA:6Gbpsx*olle匚B:hPLinkStatus：CgtroIIorA:UpControllarB:UpRatContro

13、l：SwitchdDRIVECOUNTSTotlnumberoattacheddrives：40Connactodto：ControllerK”A加；“y4113.1.4 可支持硬盘接口检验用例编号1.4测试目的测试磁盘阵列支持硬盘接口类型测试条件NetApp存储安装完整的操作系统；管理主机安装SANtriCity存储管理软件测试过程1、登录磁盘阵列管理软件，检查系统是否能检测到硬盘；预期结果磁盘阵列所支持硬盘接口与规格书上的相符合测试结果通过备注3.1.5 内存配置检验用例编号1.6测试目的检测磁盘阵列内存容量大小信息测试条件NetApp存储安装完整的操作系统；管理主机安装SANtricit

14、y存储管理软件测试过程用管理软件查看内存大小预期结果内存与说明书上相符，双控制器共有内存12GB测试结果通过备注E5460双控制器内存可扩展至24GB二JngrageArraVorageW-HupyservicesmostmappingsD-u3AjlHControiersIQDrivesjaDriveChannefcJ*TraysjTOteLIused4096MBDataCacheModuleStatus：OptimalRplCeneditIUinbr.HotAvailableManufacturerPartHwnberSG572568LSIO69P1SDPwtNunbor：HotAnila

15、bloSerialnumber.20900417MaiiufactTirer:SmartNodularDatoomftnufctur420l22月Ig日Shared:TesRevisionCodeOxOlOxllDataCachoModuleStatus：Optimal.i-XftPcity：2,048前ReplacencnlFaitrJJnber：HotAvailableManufacturerPartNwnberS(5572568LSIO69P1SDPartNunbftrNotAvailableSerialnumber20900529Manufacturer.SmartNodularDte

16、ofmanufacture201遥2月19日Shored:TezRevisionCode.001OxllDataCacheModuleStatus：OptimalLIMati-n：-CixUXXillerK,Slot3R。PTlCanentru*,fnubr.MotAvaiLableManufacturerPartNumber.SG572568LSI069P1SDPartNunber：MotAvailableSerialnumbar20900655Manufacturer:SmartNodular3.1.6 机架式磁盘阵列尺寸检验用例编号1.7测试目的检查磁盘阵列架式是否与说明书相符测试条件N

17、elAPP存储安装完整的操作系统并组装到标准机柜中测试过程检查磁盘阵列主柜的高度；根据高度值，高度是U的倍数。预期结果机架式磁盘这列符合说明书，能够放入标准机架。每个E5460的控制器机箱高度为4U测试结果通过备注3.2基本管理功能3.2.1 部件信息查询及定位用例编号2.2测试目的测试磁盘阵列管理软件是否具备磁盘阵列各部件的信息查询及定位功能测试条件NetAPP存储安装完整的操作系统；管理主机安装SANtricity存储管理软件测试过程一、查看存储管理系统中的“设备信息”二、查看各控制器、硬盘、电源、风扇等框及控制框的框ID三、可以定位磁盘阵列各设备，有灯光闪烁提示预期结果根据框ID,对照各

18、部件灯光闪烁提示，可以定位到相应的部件测试结果通过备注口5460-Dr.eCoUollerTray99ComponentInformation-11NetApp-alBattenesFanCanstefs潟PowerSupplyCanisters颓SHS用DrawersJTemperaureSensasControllerDriveTray99OverallComponentInformationTriyPathredundancy:OKCurrentdrivetypes:甄SASConfigurationsettingsversion:FD01.031V182010MINJER三01Part

19、numberPNL2-25369-20SenalnumberSNSV22014063Vendor:VNLSIDateofmanufacture:201辟6月旧IlBatteriesDetected:2Batten-stilus:Optimal1.ocation:ControOerAAge:2daysDaysuntilreplacement:Notapplicable1.astIeamcyde:201理11月27日Nextteamcycle:2014$1月2汩WeeksbetweenlearnCydeS:8PxnnumberPN4354309B3.2.2故障排查功能用例编号2.4测试目的检查产品

20、是否具有故障排查功能测试条件NetApp存储安装完整的操作系统；管理主机安装SANtricily存储管理软件测试过程1、当磁盘阵列出现故障报警时，登录磁盘阵列管理软件；2、检查故障信息预期结果故障信息清晰明了地反映在管理系统中，产品具有故障排查功能测试结果通过备注Details念 NetAPP-E 5460 - Recovery GuSummaryStorage array: NeHealthCollectSupportDatamenuoptionfromtheArrayManementWindow(AMW),andtaketheappropriatestepstosavethesupport

21、datatoa.zfile.3IdentifythereasonforthedegradeddrivechannelintheDetailsarea.If.Then.ThereasonisManuaDySefGotostep4.ThereasonisNOTwManuaDysetContactyourTechnicalSupportRepresentativeandindicatethata“DegradedDriveChanneproblemisbangreported.SendyourrepresentativethefileyouSaVedinstep2andWartforfurtheri

22、nstruction.4IfafterconsultationWithaTechnicalSupportRePreSentatiVeorthepersonwhomanuallysetthedrivechannel.SaveAs.JIIgIIHtip323支持网络管理接口用例编号2.6测试目的测试网络管理接口是否能管理磁盘阵列测试条件NetAPP存储安装完整的操作系统；管理主机安装SANtriCity存储管理软件测试过程将服务器和磁盘阵列的网络接口都连接到IP交换机；将服务器的IP与磁盘阵列的IP配置成一个网段：通过网络接口，登录磁盘阵列管理软件；检查在管理软件中是否能管理磁盘阵列。预期结果通过

23、远程网络接口，能管理磁盘阵列测试结果通过备注5460-ChangeNetWOfkConfiguration11NetApEthenetport:ControferA,Port1COntralefADNSNtWCrkname:Ur9etPort1MACaddress:00:805:lf:96:MSpeedandduplexmode:AUtoHegoNte叵HabteIPv4OEhabteIPv6IIPv4SettngsjMSettrgsC=IPv4Coraon:0ObtainconrbonOutomaticalyfromDHCPserver修Spcofyconfiguration:P3dCC55

24、国,回回回SubnetmoA:向回国.口ControlerAQdteway:10.128.61.1ChangeControlerGateway.ICKJiCanCriMgl3.2.4控制器手动切换用例编号2.11测试目的测试在线控制器手动切换，切换过程，是否影响业务的正常操作测试条件主机已安装多路径软件测试过程一、创建一个12G的LUN,归属主控制器，映射到主机二、向LUN写测试文件A三、更改LUN归属关系五、验证测试文件A写入是否正确六、删除测试文件A预期结果1 .测试文件A写入正确2 .LUN的读写IO全部通过从控制器上的前端端口测试结果通过备注在线控制器手动切换不会影响业务的正常操作54

25、O Optmal回Iflj:FrjnCUH?C?cc.XafdWJrrlS|And object n tree1- StOfa9e An” 5460AliogKaiOtoectsy SSO Cathe fe vob*e GroupsI gCUGl(RAID 5) (10.914TB)U vG2(RAIDS)(10.9WTB)初 VX；3 (RAID 5) (10.914TB)j 电OvG4(Rm 八Ajfc 呼HeeC 电寿50： i,电.VG6(F 电 .*g lljl I Conatenc 11 ndonCreMeIncrease Capacity.Increase RePoaofy Ca

26、pacity.SSOCAcheChr9c1 Volume VG4.LUN1-Volume statusTtan provisionedOphnul NoCapacity:Volume Woridwxte Kkntifier】ID (SSID):Add to Consistency Group.Remove from Consistency Group.Convert Snapshot (le9c to Snapshot Group.View Associated Physkal ComponentsRename.Delete.A(KarKed，By$00.000 GB60X)8X)e:50.:

27、lf:96:00:0020:c232:d5:eb:573Host HOST.DL360G8ModificMion Priority.CXK Settings.MedM Scan Settings.Pre-Read Redundancy Checlc-OwnshPrefeed PMhSegment SizeRepoSitory Settings,r：v?led SCSI (SAS)1、)ContfOlIe in Slot A (Preferred).Controller in Slot B.3.3基本业务功能3.3.1RAlD组创建及删除用例编号3.1测试目的测试磁盘阵列是否可以创建常见RAlD

28、类型测试条件NetApp存储安装完整的操作系统；管理主机安装SANtricity存储管理软件测试过程分别创建不同类型的RAlD组预期结果能够正常创建及删除RAID类型为RAID-O,RAID-1,RAID-10,RAID-3,RAID-5以及RAID-6的RAID组测试结果通过备注Speofytheredundancyprotection(RAIDIevd)anditsOverdICaPdotY(numberofdrives)forthenewvoMnegroup.Wha3RAlDIeVd*bestfvCnYaocfccation?Whgt5tratogProteCtlOn)What&rwcf

29、tossProteCtion?SdectRAIDIcvd:332RAlD级别转换测试I S*mwy I Q -WnarceW & Copy Servce HostKUcprflsJj HSojIcbjectfiVeej Volume Group VG2H SJseoraQe Array 5460Al logical CleetsQ Tout UnconlSgured Cdty (13.M2 TB) 圄 SSD Cache Mj VoUne Groups3 66 (RAros)(Io914TB)*w AfttodaSd PbcCocortStatus:OpCtfxul VVG2R8 -O R 2

30、l 即 Ffeea1 电 VG3R &VGS QU 以的1，切3何/ VGSR lijl Congrtency ClocateCaPaaty10914 TBCurrent owner Controller m skK AView Associated PhynCli ComponentsAM Dhvts (Cp4y). Replace Drive-ChangeRename- Delete.AcKancedI551 Asyrxhronoui Mrror GrOUpejalin of Senice (QoS) AttributesRAIDtevttDnVe medu DM5Q Hard Dssk

31、DriveDrne tnterfce type:TrwV宓 Serial Attached SCSI (SASOwnesbipZPreferred PathRAK) IevdDA enabled voume present: ?O-IorlO-Hal Volumes:2Standard volumes: 2RepositOQ volumes OFree Capacity:10.2对 TB用例编号3.4测试目的测试不影响业务情况下，测试是否可以在线改变RAID级别测试条件NetApp存储安装完整的操作系统；管理主机安装SANtricity存储管理软件测试过程通过管理软件进行RAID-3,RAID

32、5,RAID-6和RAID-Io之间相互的在线级别转换。预期结果在不影响业务情况下，磁盘阵列可以在线改变RAID级别测试结果通过备注333LUN创建及删除用例编号3.6测试目的测试磁盘阵列LUN的创建及删除测试条件NetApp存储安装完整的操作系统；管理主机安装SANtricity存储管理软件测试过程1 .建立一个12G的LUN,并映射到主机2 .往该卷拷贝测试文件A3 .断开主机映射，删除LUN预期结果能够正常创建及删除LUN测试结果通过备注QualtyOfService(QoS)AttrbutesEnabledataassurance(DA)protectonthenewvolumeQU

33、seSSDcacheQVolumeI/OChardCteristotype:Filesystem(typcal)7EnabledynamiccachereadprefetchQSegmentsize:128KB3.3.4控制器ACrnVE-AernVE用例编号3.10测试目的测试主机是否具有控制器双活的功能测试条件NetApp存储安装完整的操作系统；管理主机安装SANtriCity存储管理软件测试过程一、创建2个12G的LUN：LUN1、LUN2二、LUNl归属于主控制器，LUN2归属于从控制器，并映射到同一台主机三、向LUNl和LUN2同时写测试文件A四、通过管理界面查看控制器性能五、查看L

34、UNl和LUN2上的测试文件A是否都正确六、删除LUNl和LUN2上的测试文件A预期结果1 .2个控制器上都有IO2 .测试文件A均写入正确测试结果通过备注双控制器同时工作，可以主动接管对方的工作，也可在对方故障时自动接管335卷快照功能用例编号3.11测试目的测试磁盘阵列是否具有卷快照功能测试条件NetApp存储安装完整的操作系统；管理主机安装SANtricity存储管理软件及卷快照功能协议测试过程一、创建1个12G的LUN二、把创建的LUN映射到主机，并写入测试文件A三、对该LUN做快照四、删除LUN上的测试文件A五、用快照进行恢免，验证LUN上的测试文件A是否正确六、删除快照、删除LUN

35、上的测试文件A预期结果测试文件A可通过快照恢复回来测试结果通过备注CreateaSnapshottnogeon:QAncxsbngsnapshotgroupExwtngsnapshotgroupsforVoKjneVG2J.UN2:SnapshotGroupSnapshotSnapshot!mage_C.1_Cdmft-rJImArtAonline时源卷可以被正常读写，offline时源卷为只读状态Create.ll5460 团 OPtIMVolume Copyot GroupSnapshot ImagelgSum-yJjjSnapshot VolumeManaaeL 施 StordQe Ar

36、ray 5All LogiCdI ( 酎 Total Unc1 jW SSO CacheConsistency GroupConsistency Group Snapshot ImageConsistency Group Snapshot VolumeConsistency Group Member VolumeSnapshot (Legacy) VolumeMirroringfi VGl (RAID 5) (10.914TB) VG1J.UN1 (500.000 GB)Volume ,VG3-LUN1, Ascooted PbyfkH Con)onentsVolume status:Opti

37、mal Thinprovisioned:NoCapacity:500.000 GB3.4 系统可靠性3.4.1 控制器故障用例编号4.3测试目的测试磁盘阵列其中一个控制器故障，业务是否正常操作测试条件NetApp存储安装完整的操作系统；管理主机安装SANtricity存储管理软件测试过程一、在主控制器上创建12G的LUN,映射到主机二、对LUN写测试文件A三、拔出从控制器四、等待5秒，插回拔出的从控制器五、测试文件写完后，验证测试文件正确性六、删除LUN上的测试文件A预期结果一、拔出从控制器后，主控制器正常工作，并有告警二、插回从控制器后，设备恢复双控状态三、测试文件A正确写入测试结果通过备注

38、控制器接管对方时不会影响到自己当前的业务3.5 厂家补充测试项3.5.1 E系列特有的RAID类型(DynamiCDiSkPOc)I)用例编号6.1测试目的测试设备特有的RAID类型DynamicDiskPool测试条件NetApp存储安装完整的操作系统；管理主机安装SANtricity存储管理软件测试过程在存储上创建DynamiCDiSkPOol,并在其上建LUN查看DynamicDiskPool的工作方式预期结果DynamicDiskPI(DDP)可以被正常创建测试结果通过备注采用DynamiCDiSkPoOl方式建立的RAID组，可防止RAlD组内任意两块磁盘同时失效。与RAlD-6相比

39、DDP无需单独预留热备盘，重构时间更短。4.性能测试4.1 性能测试的环境要求本次性能测试环境描述：本次测试使用的服务器为2台HP机架式服务器,采用RedHatEnterpriseLinuxG.364位操作系统,通过操作系统内自带的DD工具进行读写带宽的测试，由于每个服务器只有1个8GbFC端口直接连入后端存储控制器,客观上限制了测试的瓶颈带宽为IGB/srOOtGlocalhost-#lsb-release-a1.SBversion:匚g.0.amdg4:COreOnoarch:graphscs.4.0-amd64:graphics-4.0-noarch:printing-4.0-arod64:pr1ntir015t1 UuIUr Description: Release:ID!RedHatEnterpriseServer-RedHatEnterpriseLinuxServerrelease6.3(saniagoCodename:SantiagorootlOcalhost*-#Uanme-r4.2 性能测试对磁盘数量的要求本次性能测试盘数准备描述:本次性能测试使用的磁盘为40块3.5英寸7.2KRPM3TBNL-SS磁盘,这40块磁盘被划分为8个类型为R1D5的RAID组,每个RAID包含5块磁盘,从每个RAID组上划分出1个大小
