桩基础工程监理实施细则.docx

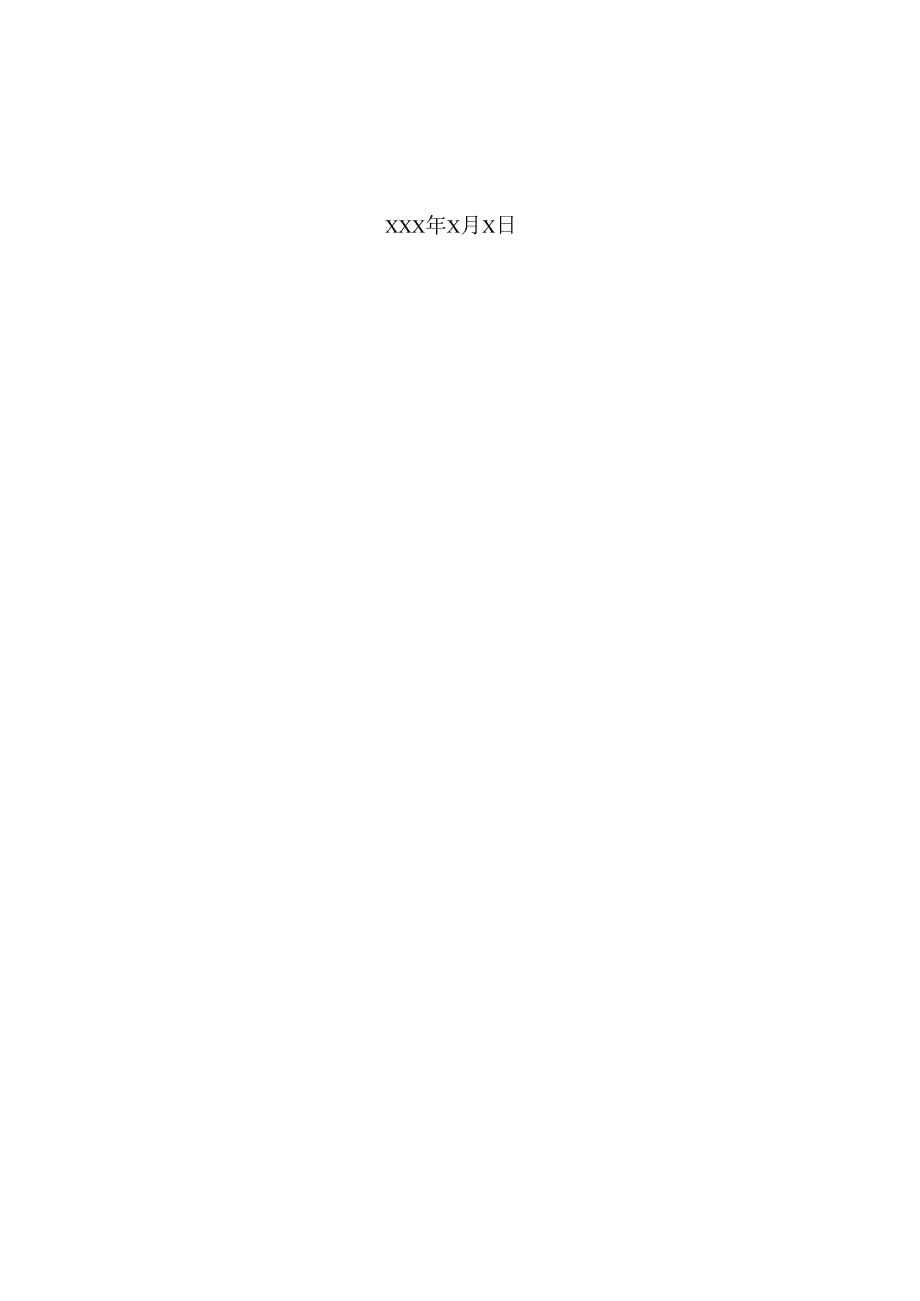

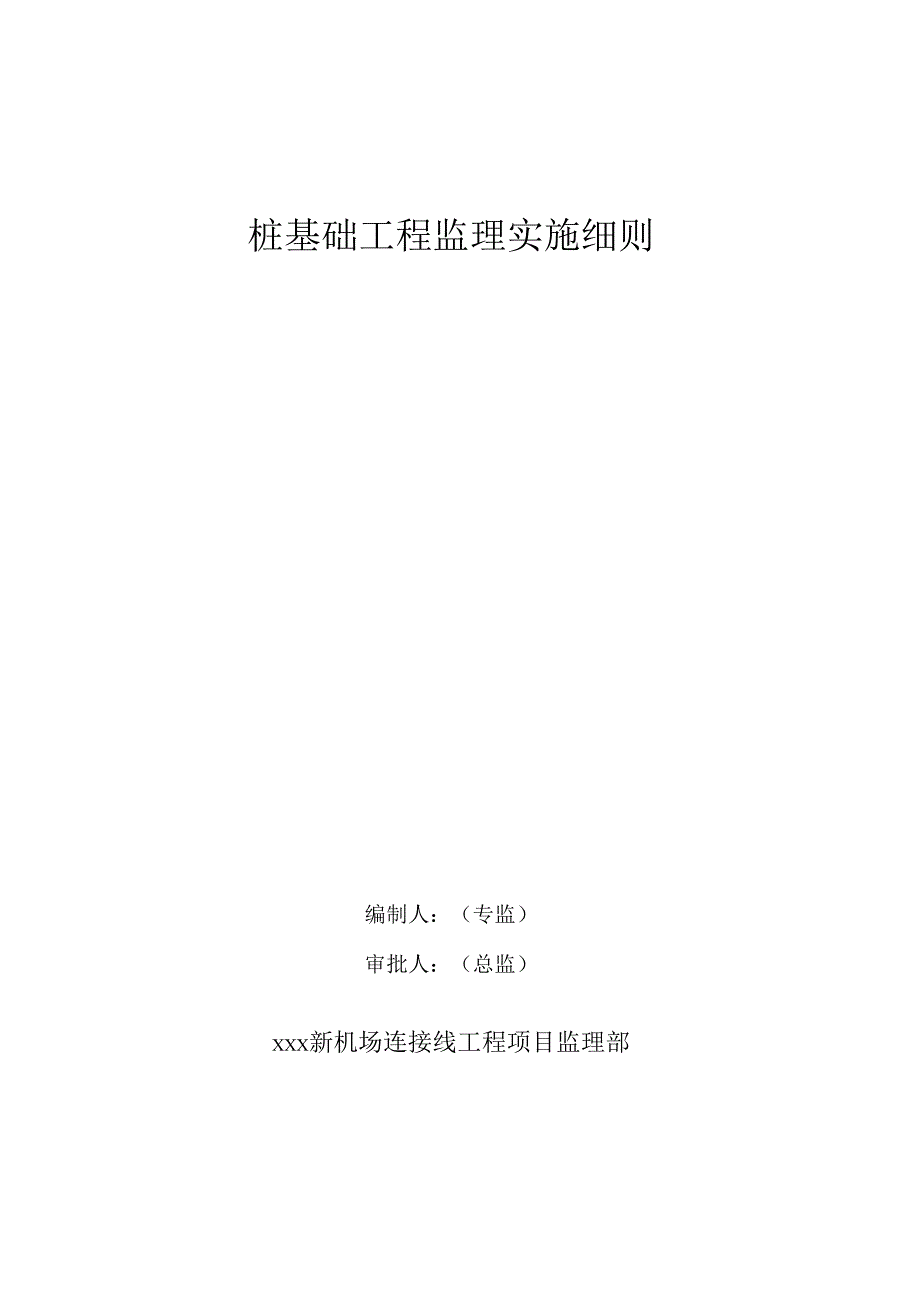

1、桩基础工程监理实施细则编制人：（专监）审批人：（总监）XXX新机场连接线工程项目监理部XXX年X月X日第一章工程概况3第二章监理依据和监理工作目标6第三章监理组织架构16第四章监理工作程序及控制要点目标值1724第五章监理工作的方法及措施23第六章安全及文明施工监控第一章工程概况一、工程概述：工程名称：工程地点：建设单位：监理单位：设计单位：勘察单位：1.XXXXXXX新机场连接线工程工程南起世纪十八路，北至南二环快速路,全长约3.5km,主线双向8车道，匝道为两车道,主要建设内容包括桥梁工程、道路工程、结构工程、排水工程、电气工程、交通工程、智能交通工程及其他附属工程，。桥梁工程桥梁工程包含

2、南二环立交、主线高架桥及平行匝道等。桥梁全长约3.5km,途径南二环立交改建节点、跨小黑河节点。南二环立交改建存在现状立交，需对部分现状匝道、主线拼宽改建。跨小黑河节点东侧，存在现状老桥一座，桥梁布墩与现状老桥一致。二、本工程中途站采用钻孔灌注桩,桩径1200mm和1500mm两种,桩长在m,共计根，桩长总量约为mo三、气象、水文、地质D气象情况XXX地区属于典型的干旱、半干旱大陆性气候，主要特点是降雨量少而集中，蒸发强烈、干燥多风、温差变化大，同时因受阴山山脉影响，形成比较优越的小气候环境。据呼市气象站观测资料：多年平均降雨量为40OnIn1,多集中于78月份，占全年降雨量的77%,多年月平

3、均蒸发量1781.8mm,多年月平均最低气温-13,月平均气温为21.9；全年主导风向为西北风，夏季出现西南风，年平均风速1.67米/秒,最大风速可达25米/秒,全年无霜期130天,地表最大冻结深度160cm。近年来，由于生态环境的严重破坏，沙尘暴次数有所增多，气候略有异常。2）水文情况据我公司了解，河流有大黑河、小黑河、十万立米水磨沟，流域面积1380.9平方公里，沟长68.2公里，年平均径流量4972万立米.1958年在沟口兴建红领巾水库1座，库容1650万立米，灌溉面积11万亩。哈拉沁沟，沟长55.6公里,流域面积708.7平方公里,年均径流量2622万立米。全市河流总长度1075.8公

4、里，河网密度为177公里/平方公里。3）地质情况XXX境内主要分为两大地貌单元，即：北部大青山和东南部蛮汉山为山地地形.南部及西南部为土默川平原地形。地势由北东向南西逐渐倾斜。海拔最高点在大青山金銮殿顶部，高度为2280米，最低点在托克托县中滩乡，高度为986米，市区海拔高度为1040米。大青山为阴山山脉中段，生成很多纵向的山脉山峰。境内，由西向东主要山峰有九峰山、金蜜殿山、蟠龙山，虎头山等，东南部是蛮汉山。XXX市位于呼（市）包（头）断陷盆地东北部，以北为连绵起伏的大青山山区，以南为广阔的呼包断陷盆地，此盆地自侏罗纪开始，一直下沉，接受了巨厚的中、新生代沉积。自第四纪以来新构造活动强烈，主要

5、表现在大青山间歇性上升，、盆地不均匀下降。活动断裂主要有大青山山前全新世活动断裂、大黑河全新世隐伏活动断裂及新华广场新生代隐伏断裂，其中大青山山前大断裂是区内断裂。（地质情况如下）序号土层特性1杂填土层杂色，松散，稍湿，本次施工钻孔揭露该层以粉土、粉细砂为主，局部含植物根茎。工程力学性质差2粉土层黄褐色灰褐色，稍湿一湿。土质均匀，夹粉质粘土、粉细砂层，工程力学性质一般。3T细砂层黄褐色，稍密一中密，稍湿，分选性好，以石英、长石为主要矿物成分，工程力学性质较好。4-2粉质粘土层灰褐色，可塑硬塑，粘滞感一般，切面稍光，夹粉土。5砾砂层黄褐色，中密一密实，稍湿一饱和，级配好，磨圆度好，粒砾呈浑圆状，

6、以中粗砂填充，母岩以花岗岩、变质岩粗碎屑为主，工程力学性质好。6-1粉质粘土层褐黄色，可塑硬塑，粘滞感一般，夹粉土、粉砂。7细砂层黄褐黄绿色，饱和。分选性好，以石英、长石为主要矿物成分，夹粉质粘土、粉土层，局部变为中粗砂层。8粉质粘土层灰兰色，可塑一硬塑，无摇震反应，切面光滑，夹粉土、粉细砂层，局部与粉土互层，干强度高，根据区域资料及地方经验该层分布连续稳定，工程力学性质好。9T粉细砂层灰兰色，密实，饱和，分选性好，以石英、长石为主要矿物成分，分布不连续，以夹层及透镜体的形式出现，局部厚度较大，夹中粗砂层，工程力学性质好。第二章监理依据和监理目标第一节监理依据1、本工程建设监理合同及合同补充条

7、款；2、本工程施工承包合同；3、本工程设计施工图及有关技术文件；4、本工程岩土工程勘察报告书；5、设计图所列有关国家、地方和行业规范；6、建设工程监理规范GB50319-2013；7、本工程监理规划；8、已审批的本工程施工组织设计。第二节监理目标1、工程质量控制目标：工程质量符合设计要求，按国家施工质量验收规范达到合格质量标准。2、工程进度控制目标利用项目管理原理：协调相关单位及专业工程进度，使施工工期控制符合合同规定。3、工程投资控制目标以工程质量为目的，保安全、保工期为前提，费用和工期，签证和索赔，与相关的单位协作，使本工程投资符合合同规定。4、施工安全及文明施工监控目标监督施工单位严格执

8、行国家、省市各项安全生产、文明施工法规，杜绝重大伤亡事故，达到施工合同规定的安全、文明工地标准。第三章监理工作程序及控制要点目标值第一节分项工程监控程序1、材料、构配件和设备质量控制程序2、检验批验收工作程序3、隐蔽工程检查验收程序4、旁站监理程序5、项目安全控制程序6、文明施工监理工作程序协助业主办理市政、环保、保险等部门的有关手续第二节监理控制要点及目标值一、施工前准备：总监理工程师：开工前检查施工组织设计，测量放样；监理工程师测量标高是否准确，经监理工程师检验合格后开始下步施工。监理工程师检查施工现场是否符合开工条件，按施工方案是否合格，尤其检查混凝土浇筑的施工工艺，是否上报监理工程师批

9、准；检查现场材料堆放是否合理；施工现场机械设备平面布置图按要求是否合理；具备条件才允许开工。二、基础成孔现场监理工程师应充分阅读不了解设计文件和提供的工程地质资料。在钻孔桩过程中核对地质情况，如出现地质剖面图或其他原因得知地基下有泉或流沙等特殊地质存在时，警告承包人考虑有关准备措施。如与设计文件不符时，或测定基底承载力不能满足设计要求时应会同设计、施工部门共同研究解决。检查成孔深度、坑底沉渣，在混凝土浇筑前沉渣厚度不得大于100mm,满足设计要求方可进行下到工序施工。检查承包单位的测试工作，审核试验报告。应专门制定完整、严格的监理程序以指导施工工作。质量控制点明细表控控制制监理监控方法与备点点

10、控制内容目标值责任人频率注名序称号测量1测量放线：标高、坐标应符合GB50026-2007测量复查控有关规定标准工程师制商考察选择供应商，定期审品去碎生产厂家检查原材应符合GB50164-92有试验查碎2料质量及生产情况，抽关规定，配合比应符合工程师随机检查酉己量查电脑配料单，检查试JGJ55-2011合控验记录和碎质量数量统比计分析报告及原材料3碎到现场后，填写到达时间，目测碎无异常，进行坍落度检测，并按规定抽取试块。对已发生离析分层现象时，应对拌合物进行二次搅拌，应严禁随意加水应符合设计规范要求及符合有关规定标准土建工程师平行检查旁站4砂、石含泥量、级配、水泥标号、外加剂砂含泥含量/3%石

11、含泥含量W1%水泥各龄期强度符合要求，碎外加剂有质量证明书一级检测报告，应符合国家和行业标准一等品及以上的质量要求，对碎无害。试验工程师抽检见证取样送检5配合比计量搅拌时间允许误差：水泥、水、外加混合料2%、砂石3%,搅拌时间120s试验工程师每工作班不应少于一次审查酉己合比及原材料6碎从搅拌机中卸出到浇注完毕的延续场内、场外合计运输时间W120min土建工程师抽检7拌合物质量无分层、离析，坍落度符合要求，按土建工程师试块按规范要求留置，旁站见证GB50204-2002规定现取场制作碎试块试块见钢证材质8钢筋原材料机械性能应符合GB50204-2002有关标准规定试验工程师批量60t取样量送检

12、钢筋连接质量9钢筋焊接接头及机械连接接头外观检查合格，机械性能检查符合JGJ18-2O12,JGJ107有关标准规定试验工程师批量：对焊300个/批、电渣压力焊300个/批、机械连接500个/批10钢筋接头位置符合设计要求及GB50204-2002规范土建工程师复检钢11钢筋规格、品牌、数量、几何尺寸、间距应符合设计要求及GB50204-2002规范土建工程师复检筋制12钢筋保护层厚度符合设计要求，允许偏差：5mm土建工程师平行检查抽检、复检作安装13钢筋表面除锈、无油污、洁净应符合GB50204-2002有关规定土建工程师抽检、复检14螺旋箍筋绑扎间距；受力钢筋间距允许偏差：IOmm允许偏差

13、20mm土建工程师抽检、复检15碎强度评定按GB50204-2002、GBJ107评定试验工程师检查第三章监理组织架构1、项目监理组织机构设置:12总监代表3安全监理工程师4试验监理工程师5测量监理工程师6专业监理工程师7监理员第四章监理工作的方法及措施第一节质量控制方法及措施1、监理健全监理组织机构，完善职责分工及有关质量监督制度，落实质量控制的责任。2、施工前准备阶段2.1施工前准备工作质量控制：2.1.1对施工队伍及人员素质的控制a.审查承包商施工队伍及人员的技术资料与上岗证书。b.审查分包商施工队伍及人员的技术素质和条件。2.1.2原材料、半成品和永久性设备、器材的质量控制。a.采购

14、质量的控制：凡由承包商负责采购的原材料、半成品或构配件、设备等，在采购订货前应向业主、建筑师、监理工程师申报。提交样品，供试验或鉴定。经业主审查认可发出书面认可证明后，方可进行订货采购。材料、设备的质量控制：凡运到施工现场的原材料、半成品或构配件，应由产品出厂合格证及技术说明书，经监理审查后，方准进场。b.材料、设备存放条件的控制：对施工单位所准备的各种材料、设备等存放条件的环境，事先应得到监理工程师的确认。如果存放、保管条件不良，标识不规范，监理工程师应要求其加以改善并达到要求方予确认。对某些当地天然材料及现场配置的制品，一般要求施工单位先进行试配，达到要求后方可施工。对新材料、新设备或装置

15、的应用，应事先提交可靠的技术鉴定及有关的试验和实际应用报告，经监理工程师审查确认和批准后，方可在工程中应用。2.1.3对施工方案、方法和工艺的控制：a.审查施工承包单位提出的施工组织设计或施工计划，以及质量保证措施。b.审查施工方案：施工顺序的安排是否合理，施工机械设备的选择对施工质量的影响与保证条件。主要项目的施工方法是否可行，是否符合现场条件及工艺要求，是否符合国家有关的施工规范和质量检验评定标准的有关规定，与所选的施工机械设备和施工组织方式是否相适应，是否经济合理。2.1.4施工用机械、设备的质量控制a.审查设备选型是否恰当，是否满足施工质量要求和适应现场条件。b.审查施工机械设备的数量

16、是否足够，包括备用设备。c.审查所用施工机械设备，是否按已批准的计划备齐，所准备的机械设备是否已与由监理工程师审查认可的施工组织上设计或施工方案中所列一致。2.1.5审查与控制承包商对施工环境与条件方面的准备工作质量。a.对施工作业的辅助技术环境的控制，包括：水、电或动力供应，施工照明，安全防护设施，施工场地空间条件和通道，交通运输和道路条件。b.对施工的质量管理环境的控制，包括：承包商的质量管理、质量保证体系和质量控制自检系统是否出于良好状态，系统地组织结构、检测制度、人员配备方面是否完善和明确，测量、计量、试验、检测仪器是否满足使用要求，是否处于良好的可用状态，有无合格证明，仪器、设备的管

17、理是否符合有关的法规规定，外送委托检测、试验的机构资质等级是否符合要求。c.对现场自然环境条件的控制，检查承包商对自然环境条件可能出现对施工作业造成的不利影响，是否有充分的认识并已做好充足的准备和采取了有效措施与对策，以保证工程质量。例如：做好夏季的防雨、防高温和防风等措施。2.1.6对测量基准点和基准标高的确认及工程测量放线的质量控制。审核测量放线方法：复核轴线、标高尺寸是否符合图纸要求。2.2设计交底及图纸会审2.2.1熟悉图纸、设计说明、技术资料、规范，了解设计意图和各种技术要求。2.2.2对桩基图纸的设计技术标准和工程质量要求，向施工单位说明。2.2.3对设计图纸存在的问题及对设计单位

18、的要求进行讨论、协商，解决存在的问题和澄清疑点，并做好会议纪要。2. 3设计图纸的变更及其控制1. 3.1承包商对设计提出疑意时，及时与设计人员联系。2. 3.2设计单位提出的设计变更经业主确认、报总监审批后，及时发给承包商。3、施工过程中的质量控制：3. 1对施工单位的质量控制自检系统进行监督检查，督促施工单位做好“自检、互检、交接检”，使其在质量管理中始终发挥良好作用。3. 2监督与协助施工单位完善工序质量控制。3. 3在施工过程中进行跟踪监控，坚持旁站监理和巡检制，做到施工层有人施工就有旁站监理和巡检。3. 4严格工序间的交接检查、验收。3. 5建立施工质量跟踪档案3. 6对工程施工过程

19、中的工程变更或图纸修改，应审查并确认。3. 7下达书面指令控制质量。4. 施工过程中所形成的产品质量控制分项工程完成后，应进行中间验收，如确认其质量符合要求，则签发“中间交工证书”。如有质量缺陷则指令承建商处理，待质量符合要求后再与验收。第二节钢筋工程施工质量控制5. 钢筋工程的预控Ll钢筋1.1.1 钢筋应有出厂质量证明书及实验报告单。1.1.2 钢筋进入工地后应进行外观检查，按批量进行复试，即物理实验和化学实验。1. 1.3集中加工的钢筋，应由加工厂单位出具出厂证明及钢筋出厂合格证及钢筋实验单批件和复试报告单（复印件），但必须加盖加工单位印章。1.2焊条1.2. 1焊条应有出厂合格证，且应

20、与焊接型式，母材种类或设计所要求的品种、规格一致。1.2.2需要进行烘培记录（恒温250,烘培1-2小时）。1.3监理工程师应检查焊工的焊工考试合格证，在正式焊接前，必须监督焊工在现场条件进行焊接性能实验，合格后方可正式生产。1. 4审核钢筋接头机械连接的施工方案和专业施工队伍的各项资质证明资料和型式实验报告。2、钢筋工程施工质量监理要点2.1必须熟读设计图纸，明确各结构部位设计钢筋的品种、规格、绑扎或焊接要求，特别应注意结构某些部位配筋的特殊处理，对有关配筋变化的图纸会审记录和设计变更通知单，应及时标注在相应的结构施工图上，避免遗忘，造成失误。要掌握混凝土结构设计规范、建筑抗震设计规范和钢筋

21、混凝土高层建筑结构设计与施工规程中有关钢筋构造措施的规定。2.2监理工程师应要求承包单位进行详细的技术交底，对成型的钢筋进行检查，钢筋焊接、机械连接均应按照规定批量进行机械性能实验，并对外观进行检验。2.3在钢筋绑扎过程中，监理工程师应到现场巡视，发现问题，及时通知承包单位改正。巡视应特别注意钢筋的品种、规格、数量、箍筋加密范围、钢筋除锈情况等问题的监视。2.4进行隐蔽工程验收，确认所绑扎的钢筋的规格、数量、间距、长度、接头设置。2. 5以下几点的制作及安装应加强检查；2. 5.1机械连接、焊接的质量。2. 5.2钢筋笼的长度和直径。2. 5.3钢筋保护层的控制。2. 6钢筋不能任意代用，若要

22、代用，必须经设计院书面同意。2.7 抗震等级为特一、一、二、三级的构件，受力钢筋采用普通钢筋时，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.3；且钢筋在最大拉力下的总伸长率实测值不应小于9%o2.8 采用机械连接，优先采用冷挤压或等强直螺纹接头，采用锥形螺纹接头必须经设计人员同意并出具书面变更。2. 9采用搭接或帮条电孤焊时，优先采用双面焊，焊接长度不小于5d,采用单面焊时，焊接长度不小于Iod。2. 10同一连接区段内钢筋机械连接接头、焊接接头接头面积的百分率不应大于50%o第三节混凝土工程施工质量控制1、混凝土组成材料的

23、控制1.1水泥水泥必须有质量证明书，并应对其品种、标号、包装（散装仓号）、出厂日期等进行检查验收，并复查实验。复查项目：抗压强度、抗折强度和安定性，必要时加试凝结时间等。普通硅酸盐水泥凝结时间：初凝不得早于45分钟，终凝不得迟于6小时30分钟。1.2骨料砂、石使用前应按产地、品种、规格、批量取样实验。内容包括：颗粒级配、密度（比重）、表观密度（容重）、含泥量等。1.3混凝土外加剂1.3.1所有外加剂均应符合国家或行业标准一等品及以上的质量要求，外加剂质量及应用技术应符合现行国家标准混凝土外加剂GB8076.混凝土外加剂应用技术规范GB50U9等和有关环境保护的规定。2、混凝土配合比的控制2.1

24、混凝土在施工前有试配申请单和实验室签发的配合比通知单。配合比通知单应符合配套的砂、石、水泥、外加剂及配合比试块强度试验单（30天后及时补送）2.2监理工程师应对混凝土生产商品混凝土厂进行实地考查、考查的主要内容是：2.2.1实验室的资质条件及工作人员上岗证是否齐全,是否有完整的技术资料和管理台帐;2.2.2技术管理工作系统、机构设置状态；2.2.3有无健全的技术管理制度，主要包括：技术合同审核、材料管理、质量检验、混凝土开盘鉴定、运输、泵送、技术档案资料、操作规程和技术岗位责任制等管理制度。2.2.4现场搅拌设备，特别是计量设备的年检和可靠程度。3、混凝土工程施工质量监理要点3.1浇注前的监理

25、工作要点3.1.1对混凝土浇筑方案进行审批：要根据浇筑工程量，劳力组织、施工设备、混凝土原材料供应、保障混凝土浇筑的连续性以及停电的应急措施等问题进行认真的综合研究并落实，确保万无一失。3.1.2混凝土浇灌申请书已办妥。3.1.3对天气预报已做了解和必要的雨施准备；3.1.4水、电、照明等现场条件已做好，且应有保证。3.2常规混凝土浇注过程中的监理要点3.2.1混凝土浇注中，要加强旁站监理，严格控制浇注质量，检查混凝土塌落度，严禁在已搅拌好的混凝土中注水，不合格混凝土要退回搅拌站。3.2.2根据混凝土浇筑情况，在监理工程师指定的时间的部位，留置监理工程师亲自监制的试块，并在标养后亲自送到实验室

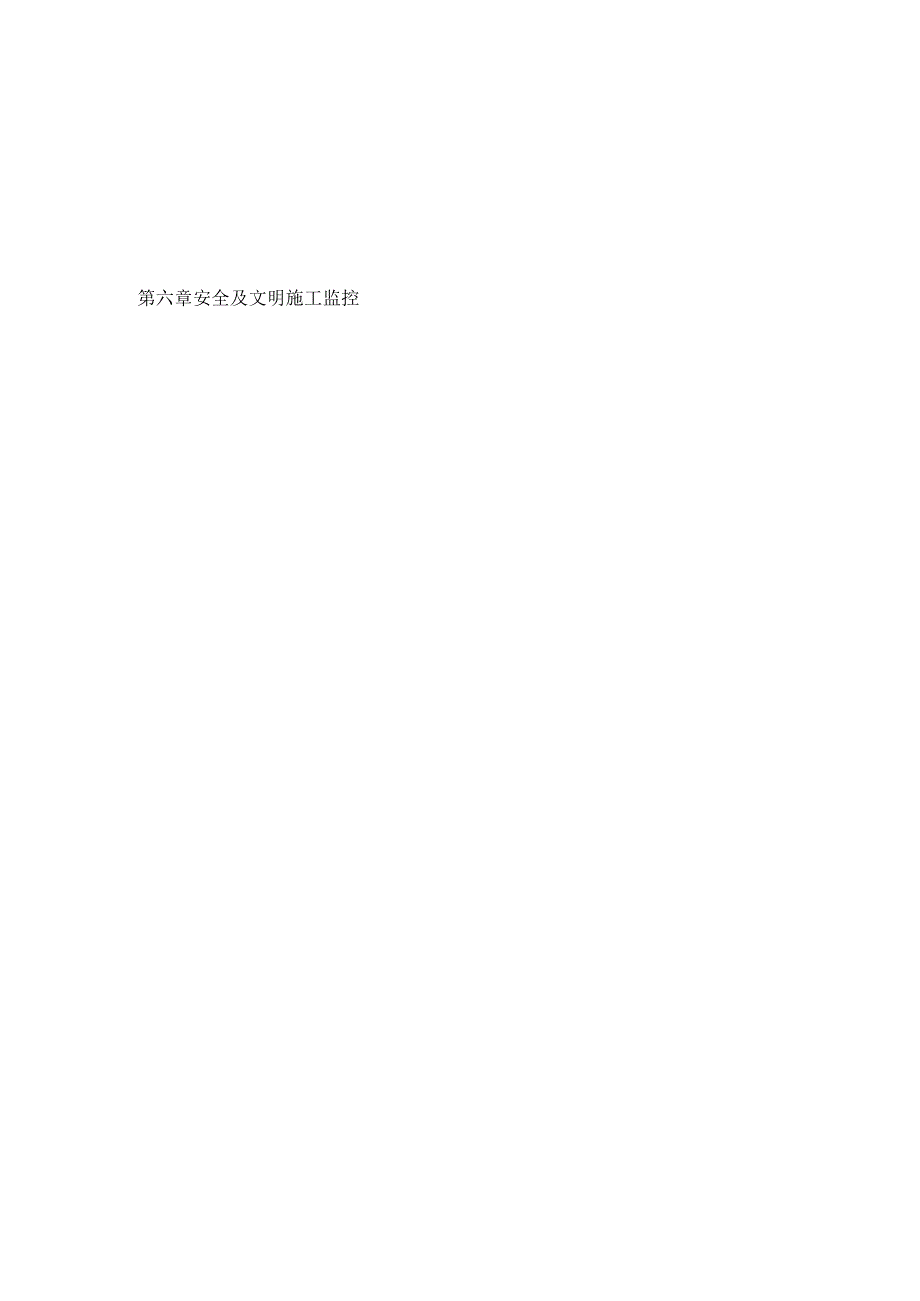

26、在监理人员的监督下做实验，以验证承包单位的试验结果。3.2.3加强监理工程师对碎施工的预控工作，要坚持碎施工措施不落实不得施工的原则。3.2.4.对商品碎及现场搅拌站的外加剂，搅拌方法，计量等进行必要考察和监控等;第五章安全及文明施工监控1、根据相关法律法规的规定，检查施工单位安全主任及安全员的到位和履职情况，并要求施工单位每周对现场进行安全检查和记录，2、按照合同、现场文明施工及现场防火管理制度等要求检查督促施工单位建立健全安全和防火责任制度、安全防火教育制度和安全检查制度。3、针对现场施工情况及工程的特点，由安全专业监理工程师、土建监理工程师等监管现场临时用电安全、现场围挡防护、安全标识标

27、牌、渣土及泥浆的清理，监理部定期对现场进行全面检查，同时督促施工单位整改落实。4、现场质量、文明、安全巡查由总监（总监代表）组织相关监理人员进行，注意发现不安全隐患。发现一般安全隐患先口头通知施工单位整改，24小时后若仍然没有解决，则向总监报告，由当班职责监理工程师写出监理工程师通知单或安全整改单，书面通知施工单位限期整改，并同时报告建设单位，如坚持不整改的向监理公司报告，作出是否向政府监督机构报告的决定；5、监理人员到期检查整改结果，合格后，施工单位以监理工程师回复单的形式予以回复，由职责监理工程师签字确认。若不合格由总监采取进一步措施；6、监理部按合同督促施工单位安全文明措施费的使用情况。

28、7、监理工程师通知单、监理工程师回复单采用监理规范表格。第六章监理记录及用表1、承包单位资格报审表2、施工组织设计（方案）报审表及审核意见3、施工进度计划及审核意见4、图纸会审及技术交底记录5、工程开工准备检查报告6、场地/工序移交记录7、工程监理配合要求8、成品、半成品报审表9、工序质量监理记录10、工序质量检查台帐11、物料质量检查台帐12、监理工作联系单、监理工程师通知书及不合格工程通知单13、分部分项工程质量检验评定表14、监理日记15、工程监理月报16、项目部质量、安全监理月报17、工程监理例会（专题会议）纪要及安全会议纪要18、材料出厂合格证和试验报告（包含焊接质量检验报告）19、巡视检查及旁站记录（可以记录在监理日记中）20、工程验收报告21、完工移交书
