建筑工程施工作业钢筋混凝土工程锥螺纹连接.docx

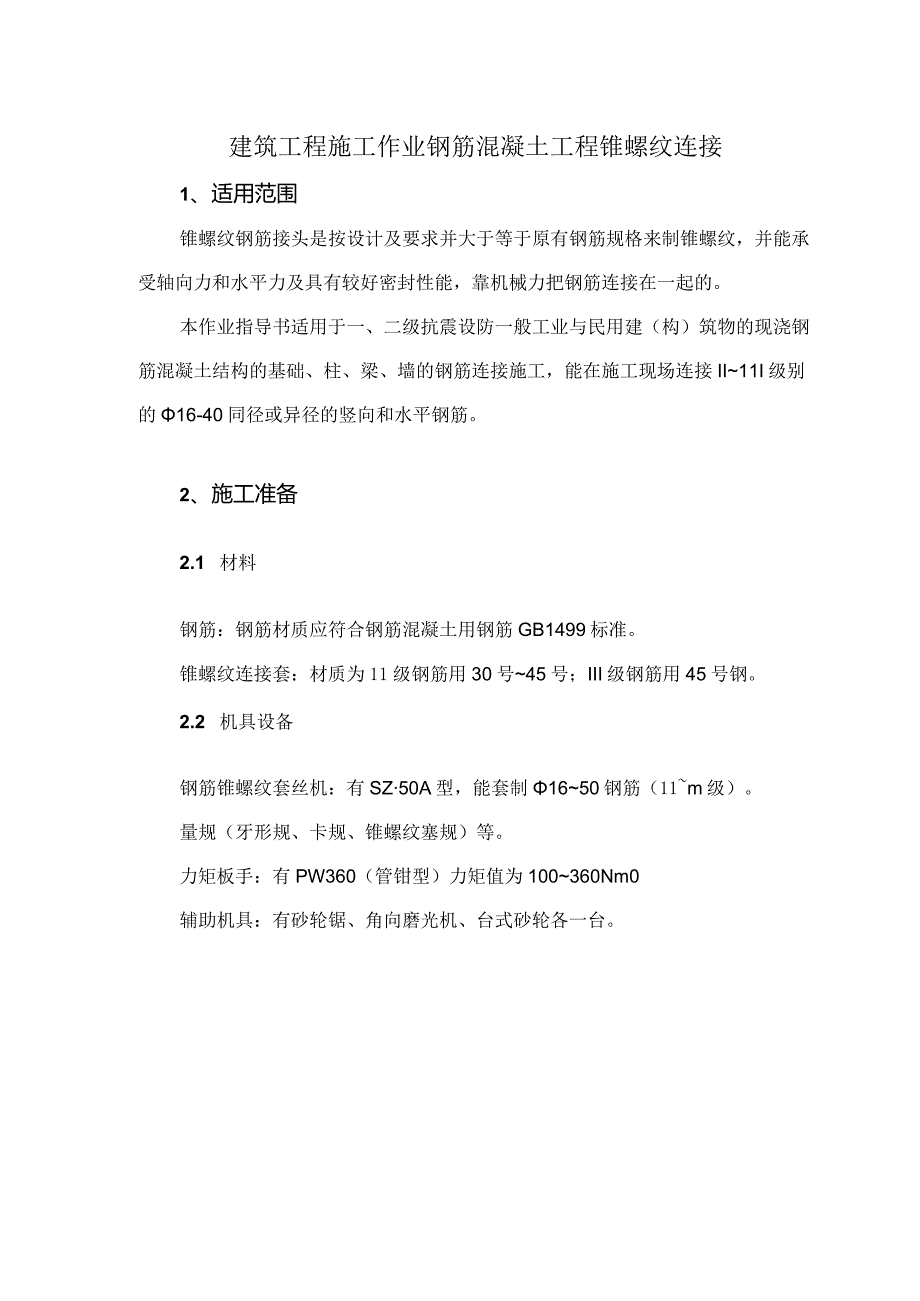

1、建筑工程施工作业钢筋混凝土工程锥螺纹连接1、适用范围锥螺纹钢筋接头是按设计及要求并大于等于原有钢筋规格来制锥螺纹，并能承受轴向力和水平力及具有较好密封性能，靠机械力把钢筋连接在一起的。本作业指导书适用于一、二级抗震设防一般工业与民用建（构）筑物的现浇钢筋混凝土结构的基础、柱、梁、墙的钢筋连接施工，能在施工现场连接II11I级别的16-40同径或异径的竖向和水平钢筋。2、施工准备2.1 材料钢筋：钢筋材质应符合钢筋混凝土用钢筋GB1499标准。锥螺纹连接套：材质为11级钢筋用30号45号；III级钢筋用45号钢。2.2 机具设备钢筋锥螺纹套丝机：有SZ50A型，能套制1650钢筋（11m级）。量

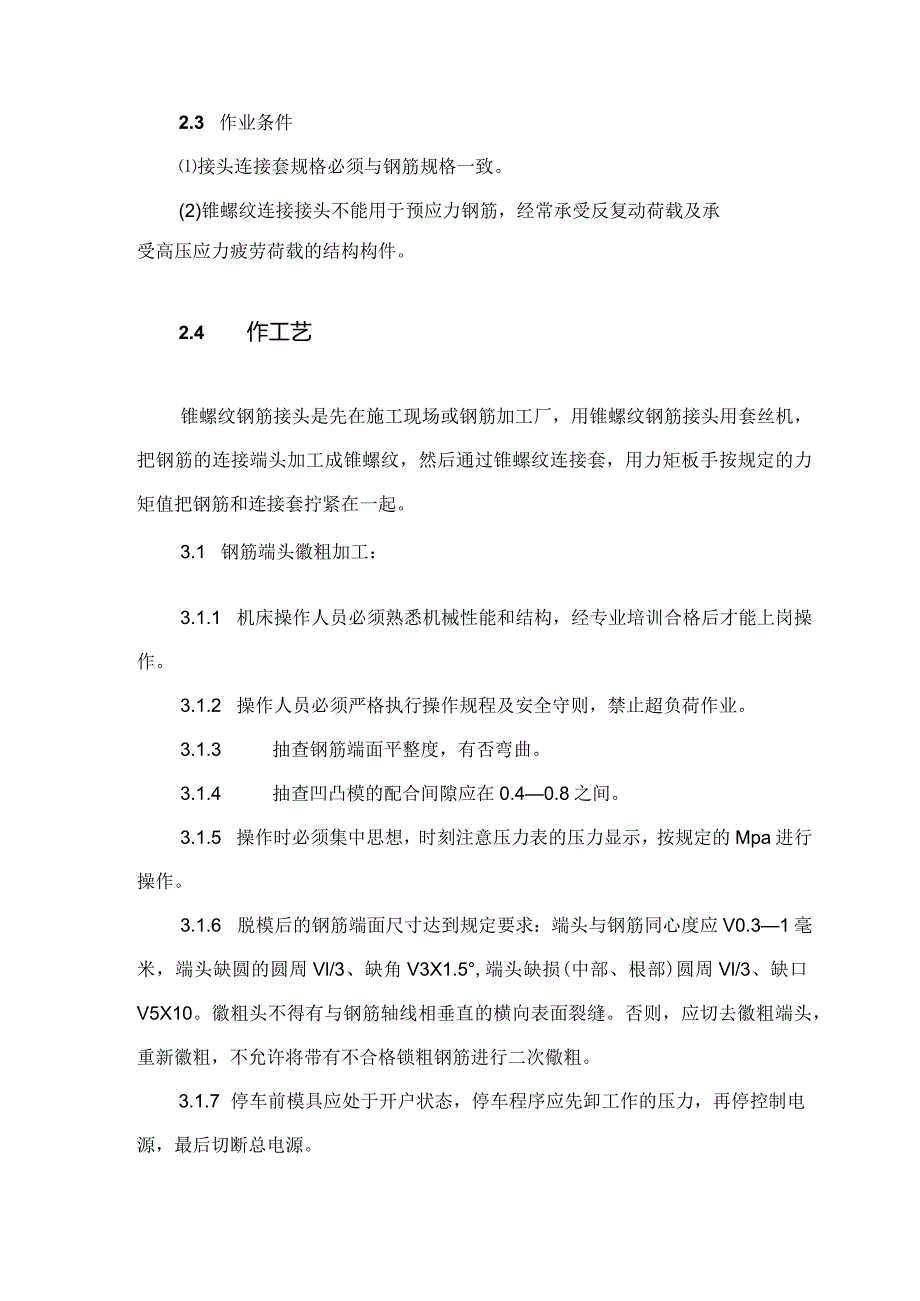

2、规（牙形规、卡规、锥螺纹塞规）等。力矩板手：有PW360（管钳型）力矩值为100360Nm0辅助机具：有砂轮锯、角向磨光机、台式砂轮各一台。2.3 作业条件接头连接套规格必须与钢筋规格一致。(2)锥螺纹连接接头不能用于预应力钢筋，经常承受反复动荷载及承受高压应力疲劳荷载的结构构件。2.4 作工艺锥螺纹钢筋接头是先在施工现场或钢筋加工厂，用锥螺纹钢筋接头用套丝机，把钢筋的连接端头加工成锥螺纹，然后通过锥螺纹连接套，用力矩板手按规定的力矩值把钢筋和连接套拧紧在一起。3.1 钢筋端头徽粗加工：3.1.1 机床操作人员必须熟悉机械性能和结构，经专业培训合格后才能上岗操作。3.1.2 操作人员必须严格执

3、行操作规程及安全守则，禁止超负荷作业。3.1.3 抽查钢筋端面平整度，有否弯曲。3.1.4 抽查凹凸模的配合间隙应在0.40.8之间。3.1.5 操作时必须集中思想，时刻注意压力表的压力显示，按规定的Mpa进行操作。3.1.6 脱模后的钢筋端面尺寸达到规定要求：端头与钢筋同心度应V0.31毫米，端头缺圆的圆周Vl/3、缺角V3X1.5,端头缺损(中部、根部)圆周Vl/3、缺口V5X10。徽粗头不得有与钢筋轴线相垂直的横向表面裂缝。否则，应切去徽粗端头，重新徽粗，不允许将带有不合格锁粗钢筋进行二次儆粗。3.1.7 停车前模具应处于开户状态，停车程序应先卸工作的压力，再停控制电源，最后切断总电源。

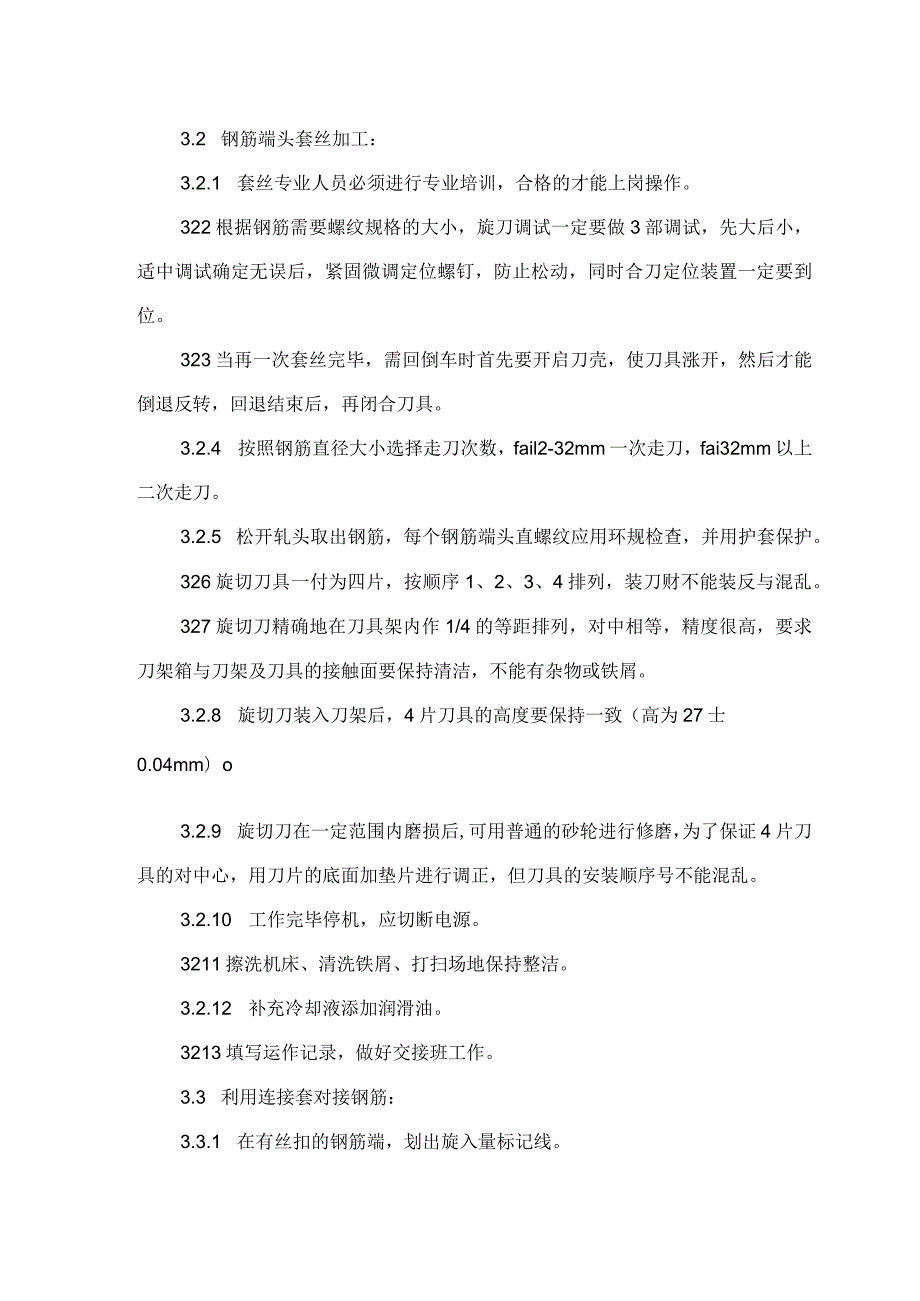

4、3.2 钢筋端头套丝加工：3.2.1 套丝专业人员必须进行专业培训，合格的才能上岗操作。322根据钢筋需要螺纹规格的大小，旋刀调试一定要做3部调试，先大后小，适中调试确定无误后，紧固微调定位螺钉，防止松动，同时合刀定位装置一定要到位。323当再一次套丝完毕，需回倒车时首先要开启刀壳，使刀具涨开，然后才能倒退反转，回退结束后，再闭合刀具。3.2.4 按照钢筋直径大小选择走刀次数，fail2-32mm一次走刀，fai32mm以上二次走刀。3.2.5 松开轧头取出钢筋，每个钢筋端头直螺纹应用环规检查，并用护套保护。326旋切刀具一付为四片，按顺序1、2、3、4排列，装刀财不能装反与混乱。327旋切刀

5、精确地在刀具架内作1/4的等距排列，对中相等，精度很高，要求刀架箱与刀架及刀具的接触面要保持清洁，不能有杂物或铁屑。3.2.8 旋切刀装入刀架后，4片刀具的高度要保持一致（高为27士0.04mm）o3.2.9 旋切刀在一定范围内磨损后,可用普通的砂轮进行修磨，为了保证4片刀具的对中心，用刀片的底面加垫片进行调正，但刀具的安装顺序号不能混乱。3.2.10 工作完毕停机，应切断电源。3211擦洗机床、清洗铁屑、打扫场地保持整洁。3.2.12 补充冷却液添加润滑油。3213填写运作记录，做好交接班工作。3.3 利用连接套对接钢筋：3.3.1 在有丝扣的钢筋端，划出旋入量标记线。3.3.2 用扳手将已

6、车好螺纹的钢筋旋转进入连接套筒，或直接旋转连接套简，达到规定的牙数，并使两个端头于套简中央位置顶紧。4.质量标准4.1 保证项目钢材材质符合钢筋GB1499的标准接头连接套有质量检验单和合格证。连接钢筋接头强度必须达到钢材强度值，按每种规格接头，以300个为一批（不足300个仍为一批）每批三根接头，超过8%为合格，试件长度不小于600mm作拉伸试验。4.2 基本项目钢筋套丝质量必须符合要求，要求逐个用月牙形规和卡规检查。要求牙形与牙形规的牙形吻合，小端直径不得超过允许值。钢筋螺纹的完整牙数不小于规定牙数。接完的钢筋接头必须用油漆作标记，其外露丝扣不得超过一个完整丝扣。5、施工注意事项5.1 避免工程质量通病连接套规格必须与钢筋一致。接连钢筋时必须将力矩板手调到规定钢筋接头拧紧值，不要超过扭紧力矩值。5.2 主要安全技术措施锥螺纹钢筋接头套丝及连接钢筋的操作人员必须经过培训、考核、持证上岗。进行高空作业和用电操作人员须遵守建筑安装工程安全技术规程O5.3 产品保护被连接的钢筋套丝质量经检验合格后，成品用塑料保护盖保护。
