模板支架工程专项方案.docx

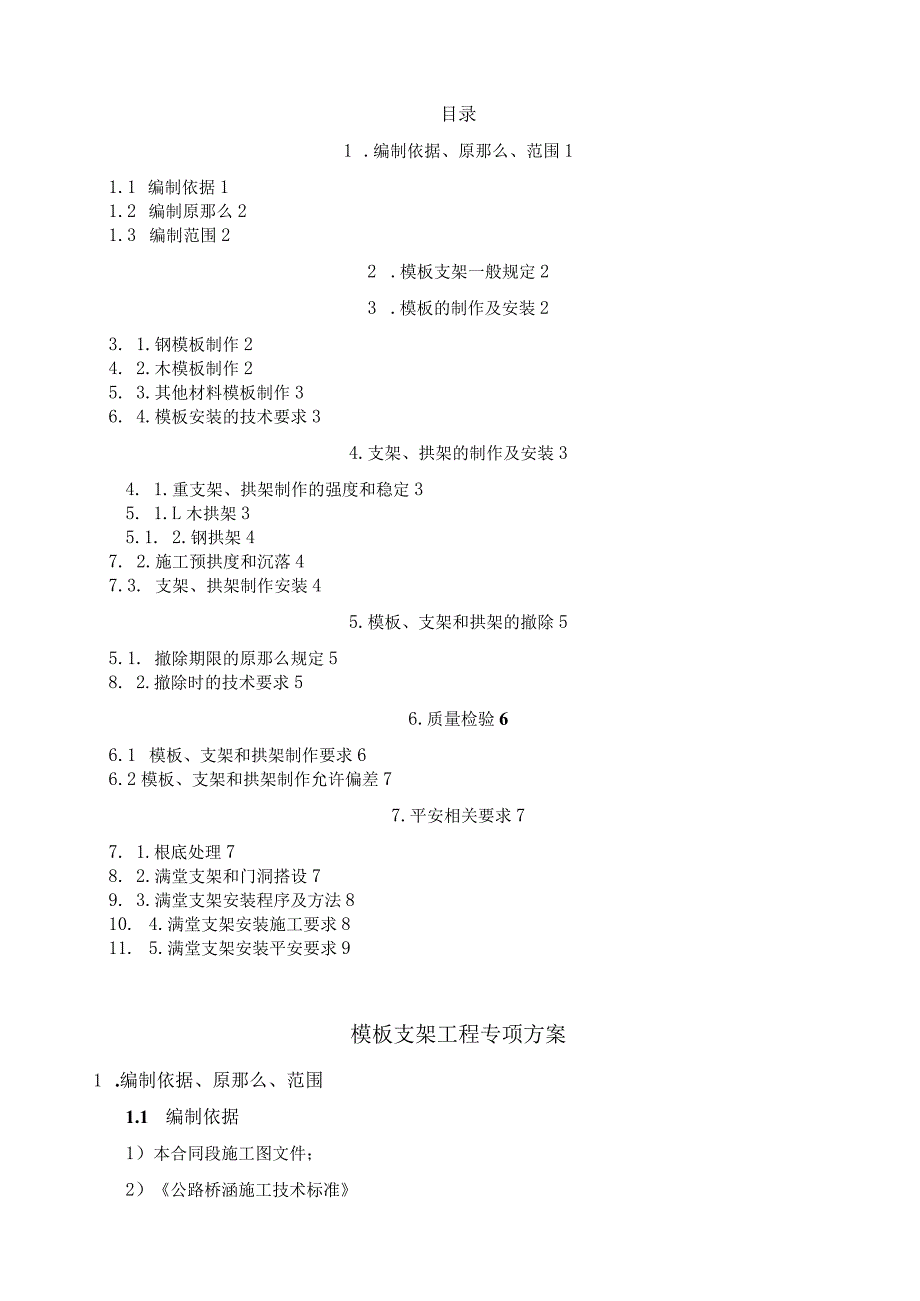

1、目录1 .编制依据、原那么、范围11.1 编制依据11.2 编制原那么21.3 编制范围22 .模板支架一般规定23 .模板的制作及安装23. 1.钢模板制作24. 2.木模板制作25. 3.其他材料模板制作36. 4.模板安装的技术要求34.支架、拱架的制作及安装34. 1.重支架、拱架制作的强度和稳定35. 1.L木拱架35.1. 2.钢拱架47. 2.施工预拱度和沉落47.3. 支架、拱架制作安装45.模板、支架和拱架的撤除55.1. 撤除期限的原那么规定58. 2.撤除时的技术要求56.质量检验66.1 模板、支架和拱架制作要求66.2模板、支架和拱架制作允许偏差77.平安相关要求77

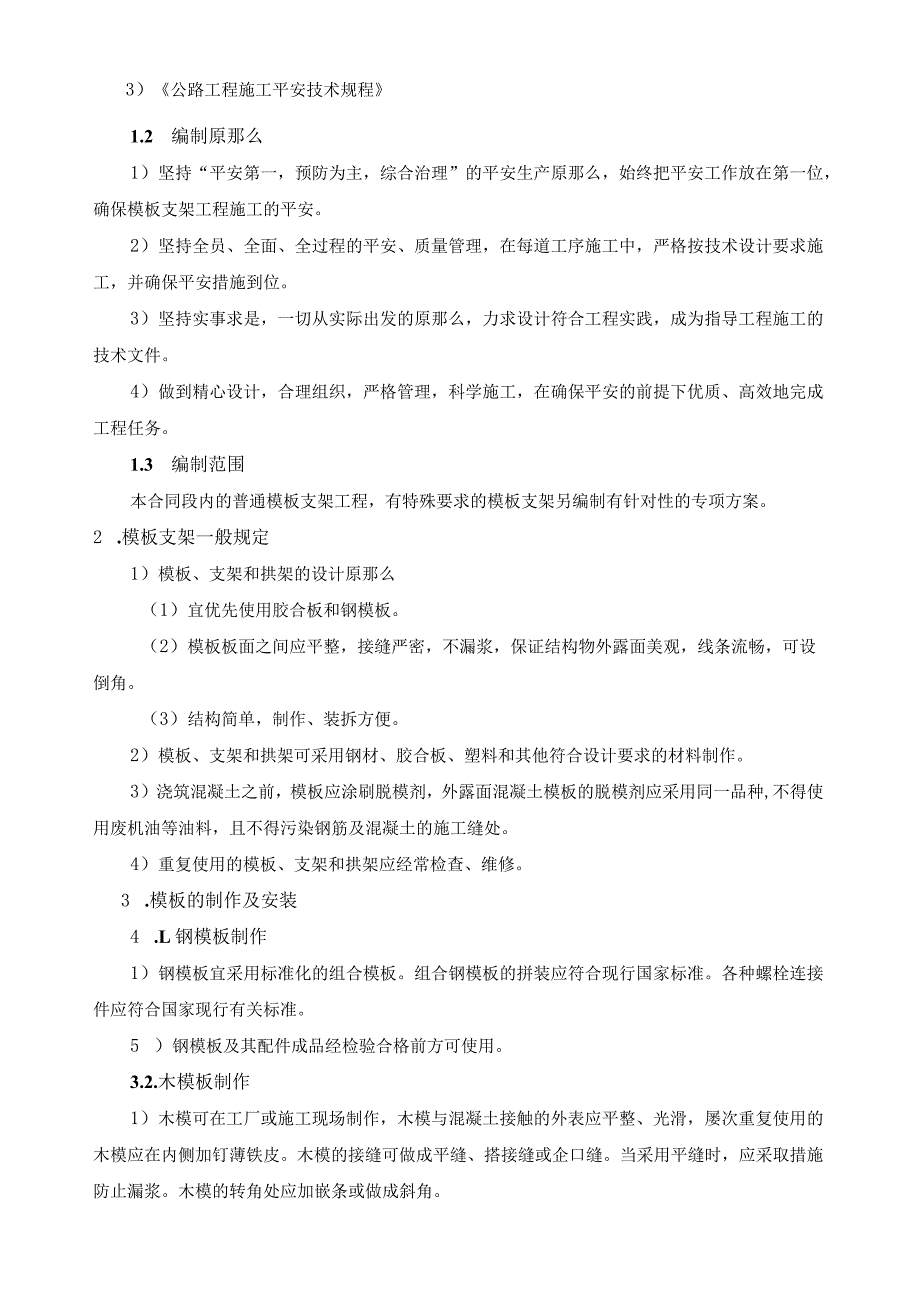

2、 1.根底处理78. 2.满堂支架和门洞搭设79. 3.满堂支架安装程序及方法810. 4.满堂支架安装施工要求811. 5.满堂支架安装平安要求9模板支架工程专项方案1 .编制依据、原那么、范围1.1 编制依据1）本合同段施工图文件；2）公路桥涵施工技术标准3）公路工程施工平安技术规程1.2 编制原那么1）坚持“平安第一，预防为主，综合治理”的平安生产原那么，始终把平安工作放在第一位，确保模板支架工程施工的平安。2）坚持全员、全面、全过程的平安、质量管理，在每道工序施工中，严格按技术设计要求施工，并确保平安措施到位。3）坚持实事求是，一切从实际出发的原那么，力求设计符合工程实践，成为指导工

3、程施工的技术文件。4）做到精心设计，合理组织，严格管理，科学施工，在确保平安的前提下优质、高效地完成工程任务。1.3 编制范围本合同段内的普通模板支架工程，有特殊要求的模板支架另编制有针对性的专项方案。2 .模板支架一般规定1）模板、支架和拱架的设计原那么（1）宜优先使用胶合板和钢模板。（2）模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅，可设倒角。（3）结构简单，制作、装拆方便。2）模板、支架和拱架可采用钢材、胶合板、塑料和其他符合设计要求的材料制作。3）浇筑混凝土之前，模板应涂刷脱模剂，外露面混凝土模板的脱模剂应采用同一品种,不得使用废机油等油料，且不得污染钢筋及混凝

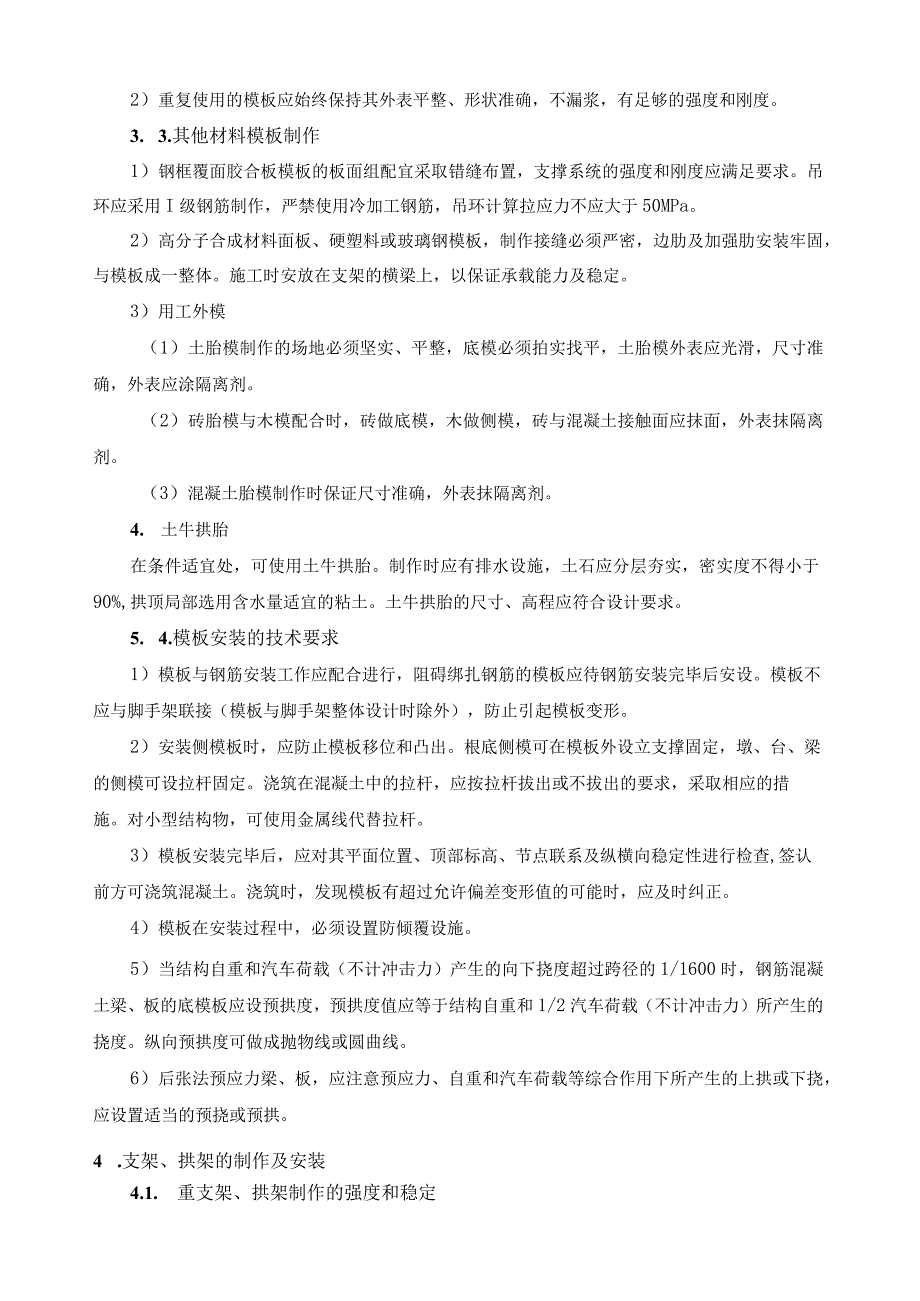

4、土的施工缝处。4）重复使用的模板、支架和拱架应经常检查、维修。3 .模板的制作及安装4 .L钢模板制作1）钢模板宜采用标准化的组合模板。组合钢模板的拼装应符合现行国家标准。各种螺栓连接件应符合国家现行有关标准。5 ）钢模板及其配件成品经检验合格前方可使用。3.2.木模板制作1）木模可在工厂或施工现场制作，木模与混凝土接触的外表应平整、光滑，屡次重复使用的木模应在内侧加钉薄铁皮。木模的接缝可做成平缝、搭接缝或企口缝。当采用平缝时，应采取措施防止漏浆。木模的转角处应加嵌条或做成斜角。2）重复使用的模板应始终保持其外表平整、形状准确，不漏浆，有足够的强度和刚度。3. 3.其他材料模板制作1）钢框覆面

5、胶合板模板的板面组配宜采取错缝布置，支撑系统的强度和刚度应满足要求。吊环应采用I级钢筋制作，严禁使用冷加工钢筋，吊环计算拉应力不应大于50MPa。2）高分子合成材料面板、硬塑料或玻璃钢模板，制作接缝必须严密，边肋及加强肋安装牢固，与模板成一整体。施工时安放在支架的横梁上，以保证承载能力及稳定。3）用工外模（1）土胎模制作的场地必须坚实、平整，底模必须拍实找平，土胎模外表应光滑，尺寸准确，外表应涂隔离剂。（2）砖胎模与木模配合时，砖做底模，木做侧模，砖与混凝土接触面应抹面，外表抹隔离剂。（3）混凝土胎模制作时保证尺寸准确，外表抹隔离剂。4. 土牛拱胎在条件适宜处，可使用土牛拱胎。制作时应有排水设

6、施，土石应分层夯实，密实度不得小于90%,拱顶局部选用含水量适宜的粘土。土牛拱胎的尺寸、高程应符合设计要求。5. 4.模板安装的技术要求1）模板与钢筋安装工作应配合进行，阻碍绑扎钢筋的模板应待钢筋安装完毕后安设。模板不应与脚手架联接（模板与脚手架整体设计时除外），防止引起模板变形。2）安装侧模板时，应防止模板移位和凸出。根底侧模可在模板外设立支撑固定，墩、台、梁的侧模可设拉杆固定。浇筑在混凝土中的拉杆，应按拉杆拔出或不拔出的要求，采取相应的措施。对小型结构物，可使用金属线代替拉杆。3）模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查,签认前方可浇筑混凝土。浇筑时，发现模

7、板有超过允许偏差变形值的可能时，应及时纠正。4）模板在安装过程中，必须设置防倾覆设施。5）当结构自重和汽车荷载（不计冲击力）产生的向下挠度超过跨径的1/1600时，钢筋混凝土梁、板的底模板应设预拱度，预拱度值应等于结构自重和1/2汽车荷载（不计冲击力）所产生的挠度。纵向预拱度可做成抛物线或圆曲线。6）后张法预应力梁、板，应注意预应力、自重和汽车荷载等综合作用下所产生的上拱或下挠，应设置适当的预挠或预拱。4 .支架、拱架的制作及安装4.1. 重支架、拱架制作的强度和稳定1. 1.1.木拱架拱架所用的材料规格及质量应符合要求。桁架拱架在制作时，各杆件应当采用材质较强、无损伤及湿度不大的木材。夹木拱

8、架制作时，木板长短应搭配好，纵向接头要求错开,其间距及每个断面接头应满足使用要求。面板夹木按间隔用螺栓固定，其余用铁钉与拱肋固定。木拱架的强度和刚度应满足变形要求。杆件在竖直与水平面内，要用交叉杆件联结牢固，以保证稳定。木拱架制作安装时，应根底牢固，立柱正直，节点连接应采取可靠措施以保证支架的稳定，高拱架横向稳定应有保证措施。2. 1.2.钢拱架1)常备式钢拱架纵、横向距离应根据实际情况进行合理组合，以保证结构的整体性。2)钢管拱架排架的纵、横距离应按承受拱圈自重计算，各排架顶部的标高要符合拱圈底的轴线。为保证排架的稳定应设置足够的斜撑、剪力撑、扣件和缆风绳。4. 2.施工预拱度和沉落1)支架

9、和拱架应预留施工拱度，在确定施工拱度值时，应考虑以下因素：(1)支架和拱架承受施工荷载引起的弹性变形；(2)超静定结构由于混凝土收缩、徐变及温度变化而引起的挠度；(3)承受推力的墩台，由于墩台水平位移所引起的拱圈挠度；(4)由结构重力引起梁或拱圈的弹性挠度，以及1/2汽车荷载(不计冲击力)引起的梁或拱圈的弹性挠度；(5)受载后由于杆件接头的挤压和卸落设备压缩而产生的非弹性变形；(6)支架根底在受载后的沉陷。2)为便于支架和拱架的拆卸，应根据结构型式、承受的荷载大小及需要的卸落量，在支架和拱架适当部位设置相应的木楔、木马、砂筒或千斤顶等落模设备。5. 3.支架、拱架制作安装1)支架和拱架宜采用标

10、准化、系列化、通用化的构件拼装。2)制作木支架、木拱架时，长杆件接头应尽量减少，两相邻立柱的连接接头应尽量分设在不同的水平面上。主要压力杆的纵向连接，应使用对接法，并用木夹板或铁夹板夹紧。次要构件的连结可用搭接法。3)安装拱架前，对拱架立柱和拱架支承面应详细检查，准确调整拱架支承面和顶部标高，并复测跨度，确认无误前方可进行安装。各片拱架在同一节点处的标高应尽量一致，以便于拼装平联杆件。在风力较大的地区，应设置风缆。4)支架和拱架应稳定、巩固，应能抵抗在施工过程中有可能发生的偶然冲撞和振动。安装时应注意以下几点(1)支架立柱必须安装在有足够承载力的地基上，立柱底端应设垫木来分布和传递压力，并保证

11、浇筑混凝土后不发生超过允许的沉降量。(2)船只或汽车通行孔的两边支架应加设护桩，夜间应用灯光标明行驶方向。施工中易受漂流物冲撞的河中支架应设巩固的防护设备。5)支架或拱架安装完毕后，应对其平面位置、顶部标高、节点联接及纵、横向稳定性进行全面检查，符合要求后，方可进行下一工序。5 .模板、支架和拱架的撤除5.1. 撤除期限的原那么规定1)模板、支架和拱架的撤除期限应根据结构物特点、模板部位和砂所到达的强度来决定。(1)非承重侧模板应在混凝土强度能保证其外表及棱角不致因拆模而受损坏时方可撤除，一般应在混凝土抗压强度到达2.5MPa时方可撤除侧模板。(2)芯模和预留孔道内模，在混凝土强度能保证其外表

12、不发生塌陷和裂缝现象时，方可拔除。(3)钢筋混凝土结构的承重模板、支架和拱架，应在混凝土强度能承受其自重力及其他可能的叠加荷载时，方可撤除，当构件跨度不大于4m时，在混凝土强度符合设计强度标准值的50%的要求后，方可撤除；当构件跨度大于4m时，在混凝土强度符合设计强度标准值的75%的要求后，方可撤除。如设计上对撤除承重模板、支架、拱架另有规定，应按照设计规定执行。2)石拱桥的拱架卸落时间应符合以下要求：(D浆砌石拱桥，须待砂浆强度到达设计要求，或如设计无要求，那么须到达砂浆强度的70%。(2)跨径较小拱桥，宜在拱上建筑全部完成后卸架；中等跨径的实腹式拱，宜在护拱砌完后卸架；大跨径空腹式拱，宜在

13、拱上小拱横墙砌好(未砌小拱圈)时卸架。(3)当需要进行裸拱卸架时，应对裸拱进行截面强度及稳定性验算，并采取必要的稳定措施。5.2. 撤除时的技术要求1)模板撤除应按设计的顺序进行，设计无规定时，应遵循先支后拆，后支先拆的顺序,拆时严禁抛扔。2)卸落支架和拱架应按拟定的卸落程序进行，分几个循环卸完，卸落量开始宜小，以后逐渐增大。在纵向应对称均衡卸落，在横向应同时一起卸落。在拟定卸落程序时应注意以下几点：(1)在卸落前应在卸架设备上画好每次卸落量的标记。(2)满布式拱架卸落时，可从拱顶向拱脚依次循环卸落；拱式拱架可在两支座处同时均匀卸落。(3)简支梁、连续梁宜从跨中向支座依次循环卸落；悬臂梁应先卸

14、挂梁及悬臂的支架,再卸无钱跨内的支架。(4)多孔拱桥卸架时，假设桥墩允许承受单孔施工荷载，可单孔卸落，否那么应多孔同时卸落，或各连续孔分阶段卸落。(5)卸落拱架时，应设专人用仪器观测拱圈挠度和墩台变化情况，并详细记录。另设专人观察是否有裂缝现象。3)墩、台模板宜在其上部结构施工前撤除。撤除模板，卸落支架和拱架时;不允许用猛烈地敲打和强扭等方法进行。4)模板、支架和拱架撤除后，应维修整理，分类妥善存放。6 .质量检验6.1. 模板、支架和拱架制作要求模板、支架和拱架制作应根据设计要求确定模板的型式及精度要求，在设计无规定时,可按下表执行。项目允许偏差(mm)木模板制作模板的长度和宽度5不刨光模板

15、相邻两板外表上下差3刨光模板相邻两板外表上下差1平板模板外表最大的局部不平刨光模板3不刨光模板5拼合板中木板间的缝隙宽度2支架、拱架尺寸+5梯槽嵌接紧密度2钢模板制作外形尺寸长和高0,-1肋高5面板端偏斜0.5连接配件(螺栓、卡子等)的孔眼位置孔中心与板面的间距0.3板端中心与板端的间距0,-0.5沿板长、宽方向的孔0.6板面局部不平1.0板面和板侧挠度I1.0注：木模板中第5项己考虑木板枯燥后在拼合板中发生缝隙的可能。2mm以下的缝隙，可在浇筑前浇湿模板，使其密合。板面局部不平用2m靠尺、塞尺检测。6.2. 模板、支架和拱架制作允许偏差模板、支架和拱架安装的允许偏差，在设计无要求时，应符合下

16、表的规定。项目允许偏差(mm)模板标高根底+15柱、墙和梁+10墩台10模板内部尺寸上部构造的所有构件+5,0根底30墩台20轴线偏位根底15柱或墙8梁10墩台10装配式构件支承面的标高+2,-5模板相邻两板外表上下差2模板外表平整5预埋件中心线位置3预留孔洞中心线位置10预留孔洞截面内部尺寸+10,0支架和拱架纵轴的平面位置跨度的1/1000或30曲线形拱架的标高(包括建筑拱度在内)+20,-107 .平安相关要求7.1. 根底处理现况地面土质较松软，需进行根底处理。处理时先用素士分层夯实到离根底顶面IOcm位置，采用重型压路机进行分层碾压。然后再在其上铺筑IOCnl混凝土,测量人员在现场随

17、时测量，严格控制根底顶面高程。根底处理至现况路面，以定测中线为基准，向两侧对称处理。7.2. 满堂支架和门洞搭设测量人员放出本工程的定测中线。立杆轴线垂直于箱梁轴线，平行于墩柱轴线。按照门洞支架立面图搭设门洞，门洞脚手架与满堂红排架连成一个整体。按照桥梁与现况地面的高差布设碗扣架立杆，立杆上部为顶托。顶托上纵桥向铺设双排中35mm钢管，横桥向铺设IOXIOCm方木，间距IoCnb大板上面铺设18mm厚混凝土用胶合板，作为现浇箱梁的底模。横杆间距为1.2m。在箱梁横断面上，位于箱室底下的支架搭设按照90X90Cnl布置；位于翼板下边的支架按照120X90Cln布置，在横隔梁、端隔梁底部局部加密，

18、按照60X90Cm布置。支架一个横断面上每6米打一道剪力撑，纵桥向每4米一个打剪力撑的加强断面。支架外侧，纵桥向每6米打一道剪力撑。按照以上布置斜撑，以增加支架的整体稳定性。剪力撑布置示意图:7.3、满:纵桥向3）安装扫地杆二至眩上杆接头插入立杆最下端碗扣内，使接头弧面与立杆铐贴J等上）方止药遨头处I同二ZeF面也、立杆立卷时牡部&拧底端接孔怛饵立杆顶端连接孔对5）进行水平杆安装，安装方法同“安装扫地杆”。6）安装剪刀撑。7）安装可调顶托。7.4. 满堂支架安装施工要求1）排架安装从箱梁一端开始向另一端推进，从纵横两个方向同时进行，以免支架失稳。2）用于支撑的所有杆件，必须经检验合格前方可使用

19、3）碗扣式支架的底层组装最为关键，其组装质量直接影响支架整体质量；在安装完最下两层水平杆后，首先检查并调整水平框架的方正和纵向直顺度；其次应检查水平杆的水平度，并通过调整立杆可调底座使水平杆的水平偏差小于L/400（L为水平杆长度）；逐个检查立杆底脚，确保所有立杆下垫实，不得悬空和松动；当底层架子符合搭设要求后，检查所有碗扣接头并琐紧，在搭设过程中随时检查上述内容，并予以调整。4）支架搭设严格控制立杆垂直度和水平杆水平度，整架垂直度偏差不得大于h/500（h为立杆高度），但最大不超过20mm；水平杆水平度符合本款（3）项的规定。5）剪刀撑与地面的夹角控制在45。60。之间，剪刀撑与水平杆或立

20、杆交叉点均应用旋转扣件扣牢，钢管长度不够时可用对接扣件接长；剪刀撑的设置须上到顶下到底，剪刀撑底部与地基之间垫实，以增强剪刀撑承受荷载的能力。6）支架顶托逐个顶紧，到达所有立杆均匀受力。7.5. 5.满堂支架安装平安要求D模板和支架、拱架应按施工设计规定的程序安装；安装模板、支架、拱架应由作业组长指挥，作业人员应协调一致。2）安装模板应与钢筋工序配合进行，阻碍绑扎钢筋的模板，应待钢筋工序结束后安装。3）支架的立柱应设水平撑和双向斜撑，斜撑的水平夹角以45。为宜，立柱高度在5m以内时，水平撑不得少于两道，立柱高于5m时，水平撑间距不得大于2m,并在两水平撑之间加剪刀撑。4）安设模板、支架、拱架过

21、程中，应及时架设临时支撑，保持模板、支架、拱架的稳固；下班前必须将已安装的模板、支架、拱架固定牢固。5）多层支架的立柱应竖直，中心线应一致。6）支架立柱应置于平整、坚实的地基上，立柱底部应铺设垫板或混凝土垫块扩散压力。支架地基处应有排水措施，严禁被水浸泡。7）支架高度超过IOm应设一组（46根）缆风绳，每增高IOm应增设一组。缆风绳与地面夹角为4560,缆风绳和地锚应安设牢固；地锚安设处应设平安标志。8）支架、拱架安装完成后，应对节点和支撑进行检查，确认符合设计规定，经验收合格，并形成文件后，方可进行下道工序。9）可调顶托、底托安装前，应经润滑，确认旋转正常；安装后应采取防止砂浆、水泥浆、泥土

22、等杂物填塞螺栓的措施，并设专人维护。10）采用木楔卸架时，木楔宜用硬质木材对剖制作，斜度不得大于25。，并将斜面刨平；安装时两楔接触面压力不得超过2MPa,两端必须钉牢。11）钢立柱的接头应用卡具或螺栓扣紧，立柱与水平撑、剪刀撑之间应连接牢固。12）支架和拱架不得与作业平台、施工便桥相连。13）上下交叉作业时的下作业层顶部和临时通行孔道的顶部必须设置防护棚，防护棚的长度与宽度应依下层作业面的上方可能坠落物的高度而定：上方高度为2m5m时，不得小于3m；上方高度为5m15m时，不得小于4m；上方高度为15m30m时，不得小于5m；上方高度大于30m时，不得小于6m；防护棚应巩固，其结构应经施工设

23、计确定，能承受风荷载。采用木板时，其厚度不得小于5cm；防护棚应支搭牢固、严密。14）高处作业必须支搭作业平台，搭设与撤除脚手架应符合脚手架平安技术交底具体要求；作业平台的脚手板必须铺满、铺稳；使用前应经检查、验收，确认合格并形成文件,使用中应随时检查，确认平安。15)使用QM和SZ钢支架做模板支架时，连接螺栓应齐全，并紧固；施工前应进行施工设计，其强度、刚度、稳定性应满足施工平安要求；顶托、底托的螺旋丝杆插入立柱的长度不得小于丝杆全长的1/3；杆件、顶托、底托的规格必须匹配；地基应验算，承载力缺乏时应加固。16)作业平台临边必须设防护栏杆，应符合以下要求：(1)在基坑四周固定栏杆柱时，可采用

24、钢管并锤击沉入地下不小于50Cm深；钢管离基坑边沿的距离，不得小于50cm；在混凝土结构上固定栏杆柱时，采用钢质材料时可用预埋件与钢管或钢筋焊牢；采用木栏杆时可在预埋件上焊接30Crn长的50义5角钢，其上、下各设一孔，以直径1Omm螺栓与木杆件拴牢；在砌体上固定栏杆柱时，可预先砌入规格相适应的设预埋件的预制块。(2)防护栏杆应由上、下两道栏杆和栏杆柱组成，上杆离地高度应为L2m,下杆离地高度应为50Cln60cm；栏杆柱间距应经计算确定，且不得大于2m。(3)栏杆的整体构造和栏杆柱的固定，应使防护栏杆在任何处能承受任何方向的IOooN外力；挡脚板上有孔眼时，孔径不得大于2.5cm；防护栏杆的

25、底部必须设置牢固的、高度不低于18cm的挡脚板；挡脚板下的空隙不得大于Icmo(4)高处临路的防护栏杆应加挂平安网，或采取其他全封闭措施。17)上下作业平台必须设平安梯、斜道等攀登设施，攀登设施应符合以下要求：(1)现场自制平安梯梯子结构必须巩固，梯梁与踏板的连接必须牢固；梯子结构应根据材料性能进行受力验算,经计算确定;攀登高度不宜超过8m；梯子工作角度宜为75。5；梯子踏板间距宜为30Cnb不得缺档；梯子净宽宜为40Cin50cm；梯子上端应有固定措施；梯子需接长使用时，必须有可靠的连接措施，且接头不得超过一处；梯脚应置于坚实基面上，放置牢固，不得垫高使用；连接后的梯梁强度、刚度，不得低于单

26、梯梯梁的强度、刚度。(2)采用斜道(马道)时，脚手架必须置于巩固的地基上，斜道宽度不得小于1m,纵坡不得陡于1:3,支搭必须牢固；人员上下梯子时，必须面向梯子，双手扶梯；梯子上有人时，他人不宜上梯。(3)使用前应经检查、验收，确认合格并形成文件。使用中应随时检查，确认平安。18)使用扣件式钢管支架做模板支架时，支架搭设应符合以下要求：(1)可调底座的调节螺杆伸出长度超过30cm时，应采取可靠的固定措施。(2)满堂红支架的四边和中间每隔四排立杆应设置一道纵向剪刀撑，由底至顶连续设So高于4m的满堂红支架，其两端和中间每隔四排立杆应从顶层开始向下每隔两步设置一道水平剪刀撑。(4)当梁模板支架立杆采

27、用单根立杆时，立杆应设在梁模板中心线处，其偏心距不得大于2.5cm。(5)立杆的纵、横间距应符合施工设计的规定，每搭完一步支架后，应进行校正；立杆应竖直，2m高度的垂直偏差不得大于1.5cm；每搭完一步支架后，应进行校正。19)模板、支架跨越道路、公路应符合以下要求：(1)安装时必须设专人疏导交通。(2)施工期间应设专人随时检查支架和防护设施，确认符合方案要求。(3)施工前，应制定模板、支架支设方案和交通疏导方案，并经道路交通管理部门批准。(4)模板、支架的净高、跨度应依道路交通管理部门的要求确定，并设相应的防撞设施和平安标志。(5)位于路面上的支架四周和路面边缘的支架靠路面一侧，必须设防护桩

28、和平安标志，阴暗时和夜间必须设警示灯。21)使用门式钢管支架做模板支架时，施工前应对门架立杆地基进行应力验算，必要时应对地基进行加固处理；当荷载对称作用在加强杆顶部时应取0.70；当荷载作用于门架横杆上时，门架的承载力应乘以折减系数，当荷载对称作用于立杆与加强杆范围时应取0.9；当超过20Cm时，应对一根门架承载力的设计值进行修正，伸出长度为30Cm时，修正系数为0.90；可调底座调节螺杆伸出长度不宜超过20cm；当荷载作用于横杆中间时应取0.30；伸出长度超过30Cm时，修正系数为0.80。22)模板、支架作业时应设专人指挥，全体作业人员必须令行禁止；荷载应按预压方案逐级施加；作业时应划定作业区，非施工人员严禁入内。
