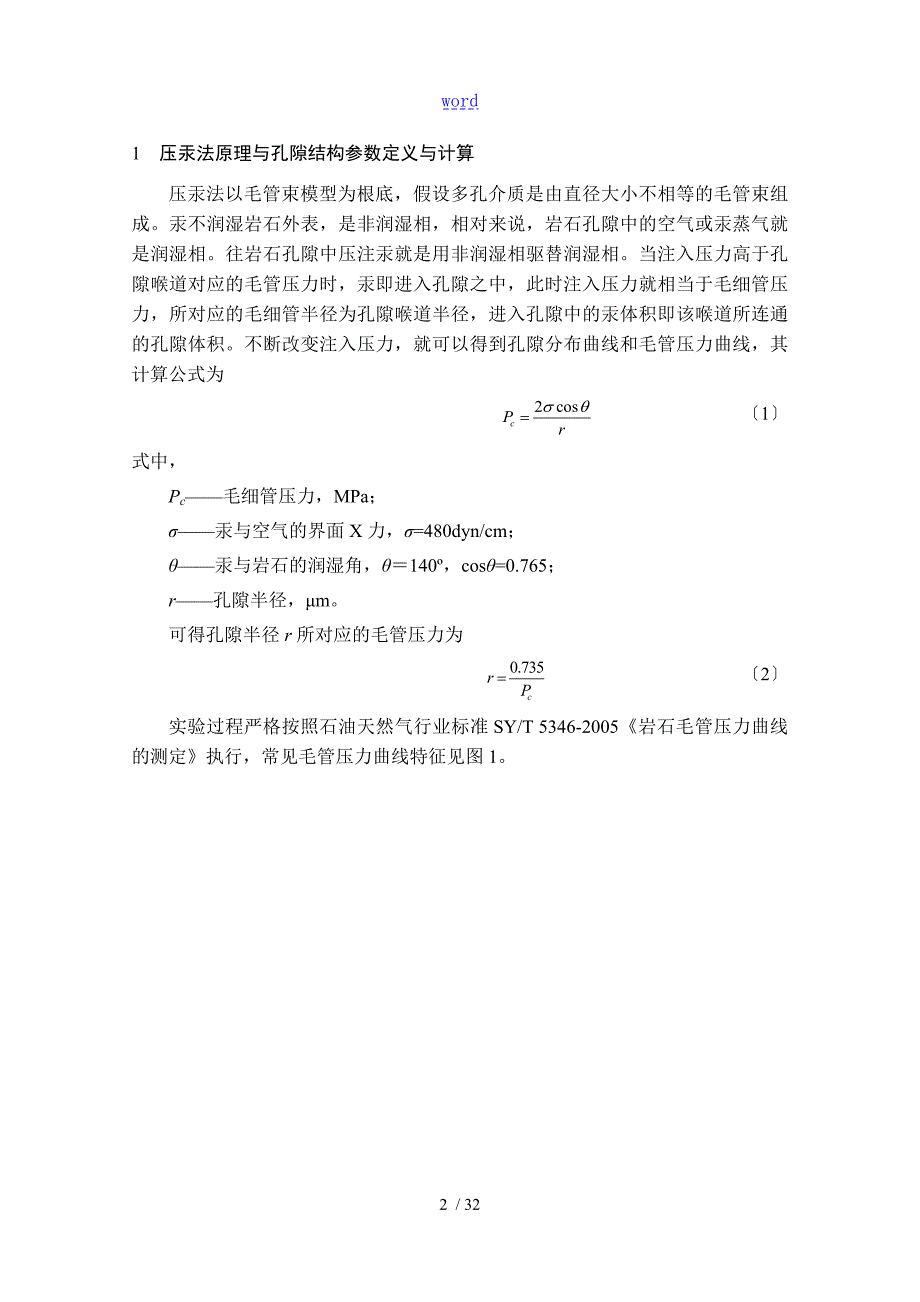

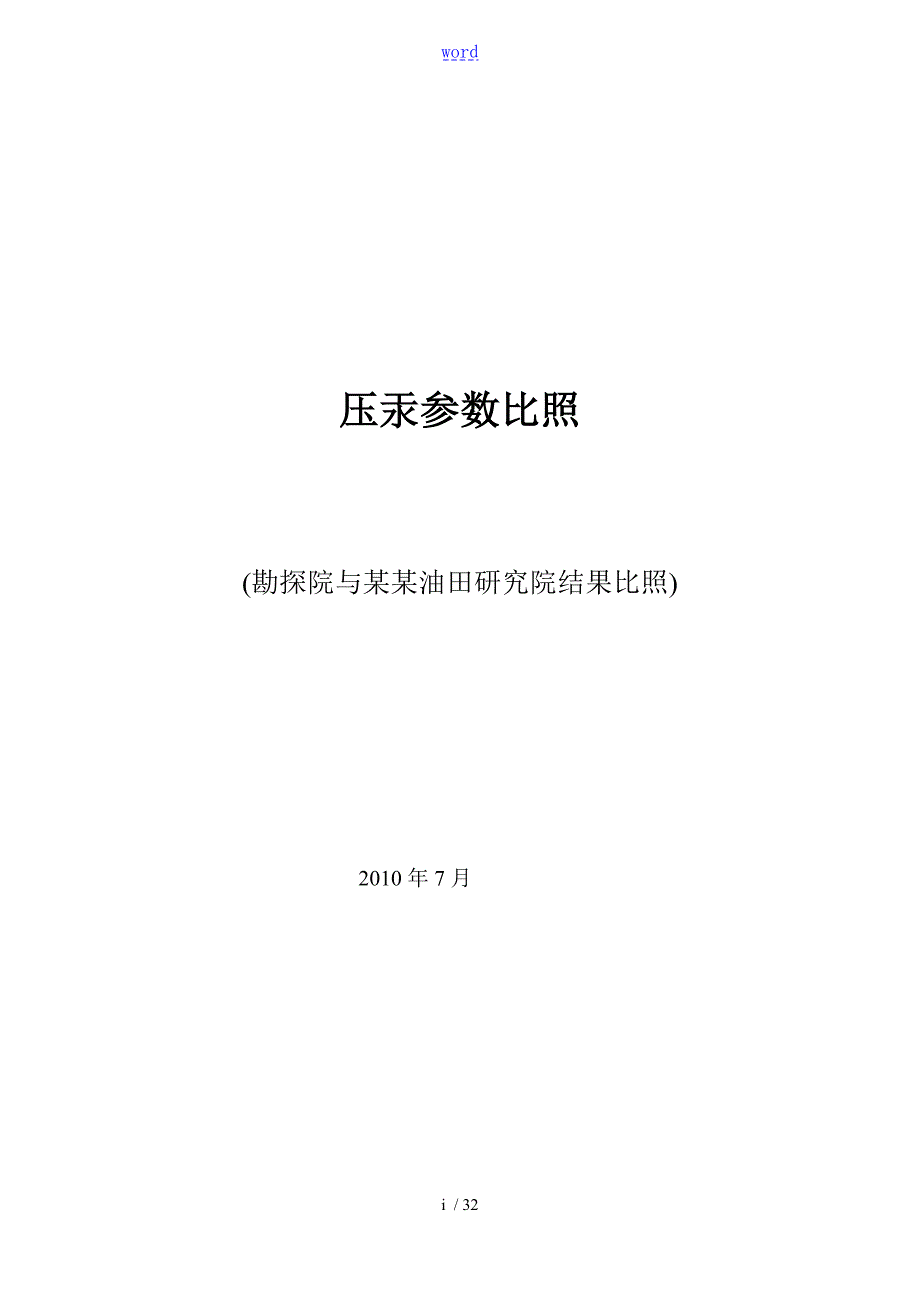

1、word压汞参数比照(勘探院与某某油田研究院结果比照)2010年7月32 / 321 压汞法原理与孔隙结构参数定义与计算压汞法以毛管束模型为根底,假设多孔介质是由直径大小不相等的毛管束组成。汞不润湿岩石外表,是非润湿相,相对来说,岩石孔隙中的空气或汞蒸气就是润湿相。往岩石孔隙中压注汞就是用非润湿相驱替润湿相。当注入压力高于孔隙喉道对应的毛管压力时,汞即进入孔隙之中,此时注入压力就相当于毛细管压力,所对应的毛细管半径为孔隙喉道半径,进入孔隙中的汞体积即该喉道所连通的孔隙体积。不断改变注入压力,就可以得到孔隙分布曲线和毛管压力曲线,其计算公式为 1式中,Pc毛细管压力,MPa;汞与空气的界面X力,

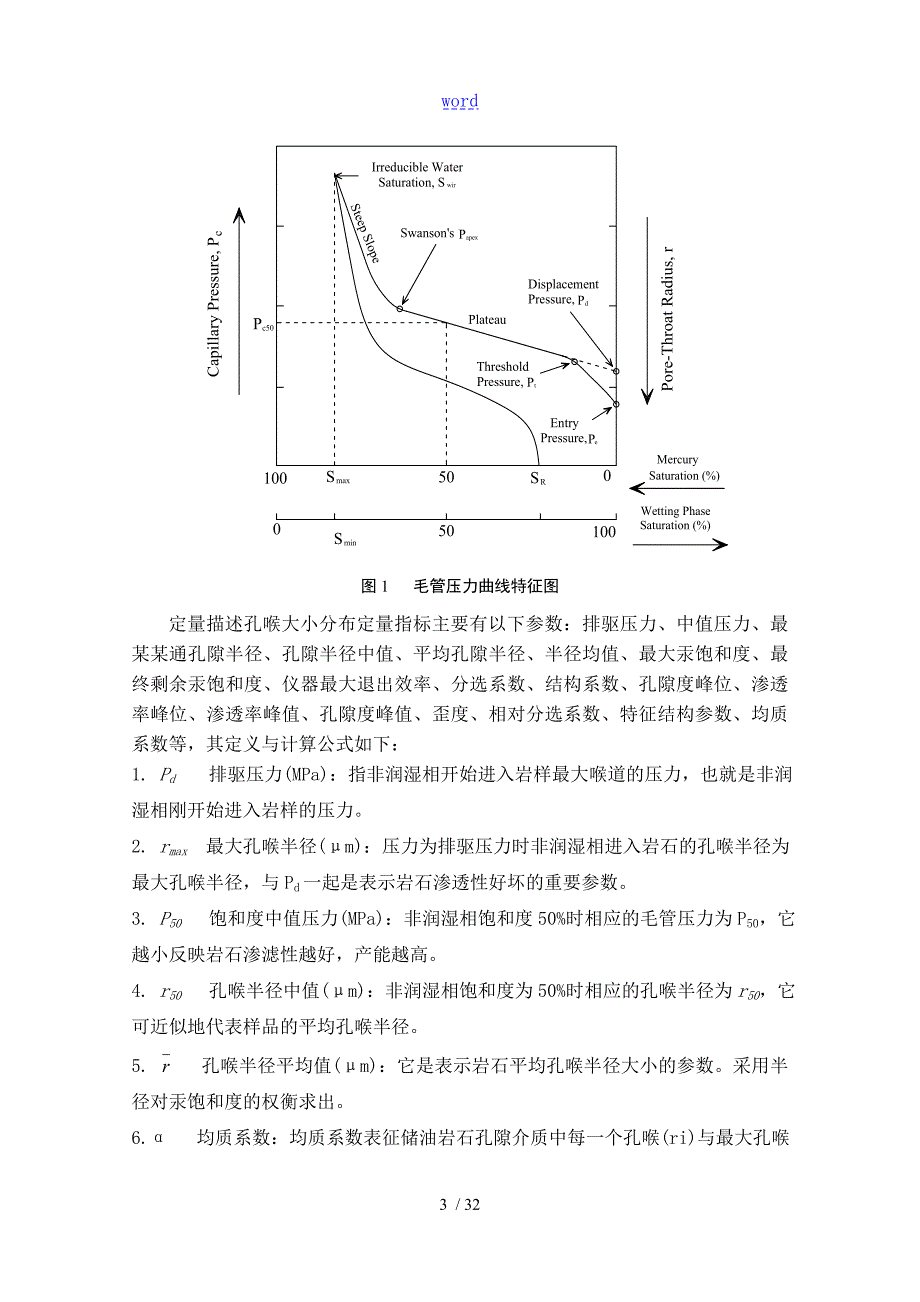

2、480dyn/cm;汞与岩石的润湿角,140,cos=0.765;r孔隙半径,m。可得孔隙半径r所对应的毛管压力为 2实验过程严格按照石油天然气行业标准SY/T 5346-2005岩石毛管压力曲线的测定执行,常见毛管压力曲线特征见图1。图1 毛管压力曲线特征图定量描述孔喉大小分布定量指标主要有以下参数:排驱压力、中值压力、最某某通孔隙半径、孔隙半径中值、平均孔隙半径、半径均值、最大汞饱和度、最终剩余汞饱和度、仪器最大退出效率、分选系数、结构系数、孔隙度峰位、渗透率峰位、渗透率峰值、孔隙度峰值、歪度、相对分选系数、特征结构参数、均质系数等,其定义与计算公式如下:1. Pd 排驱压力(MPa):
3、指非润湿相开始进入岩样最大喉道的压力,也就是非润湿相刚开始进入岩样的压力。2. rmax 最大孔喉半径(m):压力为排驱压力时非润湿相进入岩石的孔喉半径为最大孔喉半径,与Pd一起是表示岩石渗透性好坏的重要参数。3. P50 饱和度中值压力(MPa):非润湿相饱和度50%时相应的毛管压力为P50,它越小反映岩石渗滤性越好,产能越高。4. r50 孔喉半径中值(m):非润湿相饱和度为50%时相应的孔喉半径为r50,它可近似地代表样品的平均孔喉半径。 5. 孔喉半径平均值(m):它是表示岩石平均孔喉半径大小的参数。采用半径对汞饱和度的权衡求出。6. 均质系数:均质系数表征储油岩石孔隙介质中每一个孔喉
4、ri)与最大孔喉半径的偏离程度,在01之间变化,愈大,孔喉分布愈均匀。 7. F 岩性系数:它是岩样实测渗透率与计算渗透率之比,反映喉道的迂曲情况。8. Smax 最大汞饱和度%:实验最高压力时的累计汞饱和度%。9. We 退汞效率%:在限定的压力X围内,从最大注入压力降到起始压力时,从岩样内退出的水银体积与降压前注入的水银总体积的百分数。它反映了非湿相毛细管效应采收率。 10. p 结构系数:它表征了真实岩石孔隙特征与假想的长度相等、粗细不同的圆柱形平行毛管束模型之间的差异,它的数值是影响这种差异的各种综合因素的度量。 11. 1/Drp 特征结构系数:它是相对分选系数Dr与结构系数p乘积
5、的倒数,既反映孔喉分选程度,又反映孔喉连通程度,此值愈小,岩样孔隙结构愈差。12. SKP 偏态又称歪度:表示孔喉大小分布对称性的参数,当SKP=0时为对称分布;SKP0时为正偏粗歪度;SKP1时为高尖峰曲线;SKP1时为缓峰或双峰曲线。14. Dr 变异系数:又称相对分选系数,能更好反映孔喉大小分布均匀程度的参数。数值越小,孔喉分布越均匀。15. Kj 渗透率贡献值(%):以某孔喉半径所能提供的渗透率百分数。16. J(sw)函数:又称为毛管力函数,是基于因次分析推论出的一个半经验关系的无因次函数,它是毛管力曲线的一个很好的综合处理方法,并可用来鉴别岩石的物性特征。其计算公式如下:12345
6、6789101112式中: 平均孔喉半径m;Si某点的汞饱和度%;ri某点的孔喉半径m均质系数(无因次量);Si对应于ri的某一区间的汞饱和度%;rmax最大孔喉半径,mF 岩性系数(无因次量); K 空气渗透率m2; 孔隙度%;r(s)孔喉半径分布函数中某一孔喉半径m; ds 对应于的某一区间汞饱和度%; Smax实验最高压力时的累计汞饱和度%; Smin退汞到起始压力时残留在孔隙中汞饱和度%;We退汞效率%; p结构系数,无因次量; SKP偏态,无因次量; Sp 分选系数; Kj渗透率贡献值%; S 汞饱和度%; Pc 毛管压力MPc; 界面X力dyn/cm; Dr变异系数无因次量;KP
7、峰态无因次量; 1/Drp特征结构系数无因次量; 1 勘探院与某某油田研究院测试结果比照为了检验测新购压汞仪试结果的可靠性,选取4种渗透率岩心,将其切割成两段,其参数见表1。表1 检测岩心孔隙度、渗透率参数测试单位勘探院油层物理室某某研究院岩样号孔隙度渗透率孔隙度渗透率No.kaka原号%10-3m2%10-3m21-11-22-12-23-11243-21244-116744-22979其中1-1、2-1、3-1、4-1送某某油田研究院渗透力学研究所进展检测,1-2、2-2、3-2、4-2由我单位检测。两块平行样岩心的孔隙度、渗透率较平等。从测试结果来看,某某油田研究院测试的孔隙度、渗透率参
8、数与我室测试结果有一定差异,低渗岩心与高渗透岩心结果相差较大。2-22-2下表为孔隙参数计算结果,两种仪器测试结果相近。表2、两单位测试参数比照表样品号孔隙度(%)空气渗透率(10-3m2)岩样密度(g/ml)孔隙体积(ml)最大孔隙半径(m)平均孔隙半径(m)孔隙半径中值(m)孔隙分布峰位(m)孔隙分布峰值(%)渗透率分布峰位(m)渗透率分布峰值(%)分选系数歪度峰态半径均值结构系数相对分选系数特征结构参数均质系数岩性系数最大汞饱和度 (%)未饱和孔隙体积 (%)剩余汞饱和度(%)退汞效率(%)排驱压力(MPa)饱和度中值压力 (MPa)1-113.2 0.185 2.3 1.651 0.7
