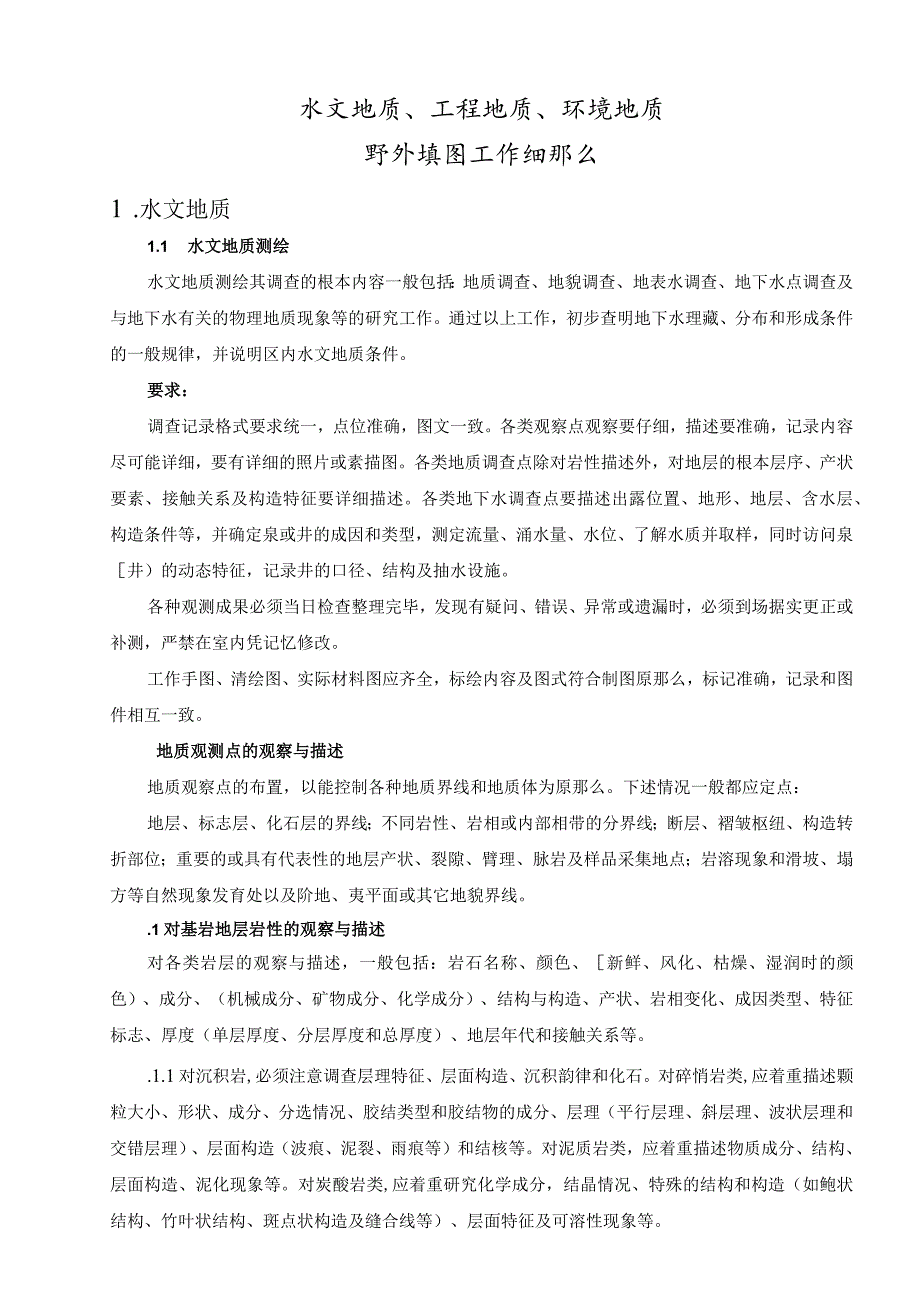

1、水文地质、工程地质、环境地质野外填图工作细那么1 .水文地质1.1 水文地质测绘水文地质测绘其调查的根本内容一般包括：地质调查、地貌调查、地表水调查、地下水点调查及与地下水有关的物理地质现象等的研究工作。通过以上工作，初步查明地下水理藏、分布和形成条件的一般规律，并说明区内水文地质条件。要求：调查记录格式要求统一，点位准确，图文一致。各类观察点观察要仔细，描述要准确，记录内容尽可能详细，要有详细的照片或素描图。各类地质调查点除对岩性描述外，对地层的根本层序、产状要素、接触关系及构造特征要详细描述。各类地下水调查点要描述出露位置、地形、地层、含水层、构造条件等，并确定泉或井的成因和类型，测定流量
2、涌水量、水位、了解水质并取样，同时访问泉井）的动态特征，记录井的口径、结构及抽水设施。各种观测成果必须当日检查整理完毕，发现有疑问、错误、异常或遗漏时，必须到场据实更正或补测，严禁在室内凭记忆修改。工作手图、清绘图、实际材料图应齐全，标绘内容及图式符合制图原那么，标记准确，记录和图件相互一致。地质观测点的观察与描述地质观察点的布置，以能控制各种地质界线和地质体为原那么。下述情况一般都应定点：地层、标志层、化石层的界线；不同岩性、岩相或内部相带的分界线；断层、褶皱枢纽、构造转折部位；重要的或具有代表性的地层产状、裂隙、臂理、脉岩及样品采集地点；岩溶现象和滑坡、塌方等自然现象发育处以及阶地、夷平
3、面或其它地貌界线。.1对基岩地层岩性的观察与描述对各类岩层的观察与描述，一般包括：岩石名称、颜色、新鲜、风化、枯燥、湿润时的颜色）、成分、（机械成分、矿物成分、化学成分）、结构与构造、产状、岩相变化、成因类型、特征标志、厚度（单层厚度、分层厚度和总厚度）、地层年代和接触关系等。.1.1对沉积岩,必须注意调查层理特征、层面构造、沉积韵律和化石。对碎悄岩类,应着重描述颗粒大小、形状、成分、分选情况、胶结类型和胶结物的成分、层理（平行层理、斜层理、波状层理和交错层理）、层面构造（波痕、泥裂、雨痕等）和结核等。对泥质岩类，应着重描述物质成分、结构、层面构造、泥化现象等。对炭酸岩类,应着重研究化学成分，

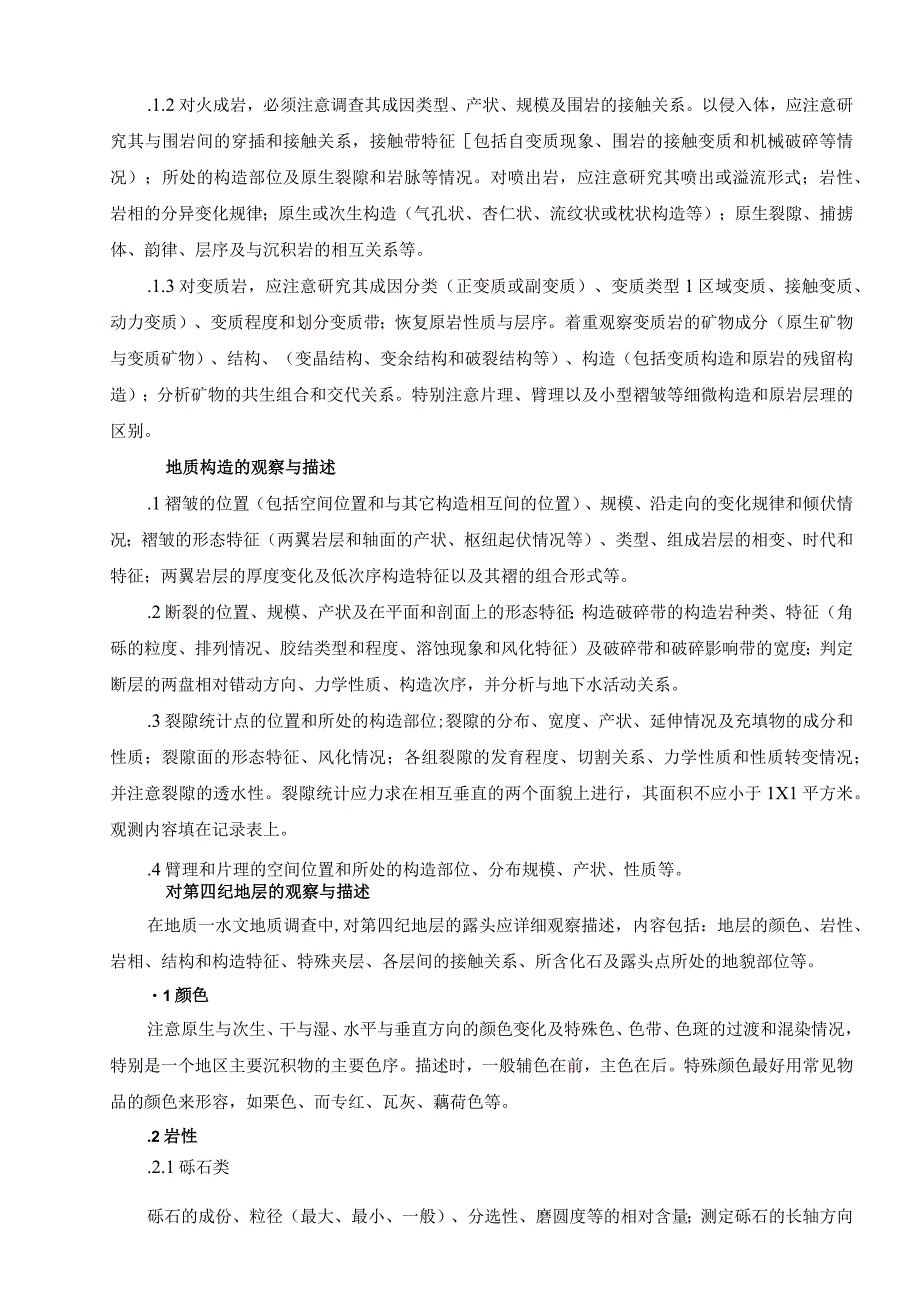

4、结晶情况、特殊的结构和构造（如鲍状结构、竹叶状结构、斑点状构造及缝合线等）、层面特征及可溶性现象等。.1.2对火成岩，必须注意调查其成因类型、产状、规模及围岩的接触关系。以侵入体，应注意研究其与围岩间的穿插和接触关系，接触带特征包括自变质现象、围岩的接触变质和机械破碎等情况）；所处的构造部位及原生裂隙和岩脉等情况。对喷出岩，应注意研究其喷出或溢流形式；岩性、岩相的分异变化规律；原生或次生构造（气孔状、杏仁状、流纹状或枕状构造等）；原生裂隙、捕掳体、韵律、层序及与沉积岩的相互关系等。.1.3对变质岩，应注意研究其成因分类（正变质或副变质）、变质类型1区域变质、接触变质、动力变质）、变质程度和划分
5、变质带；恢复原岩性质与层序。着重观察变质岩的矿物成分（原生矿物与变质矿物）、结构、（变晶结构、变余结构和破裂结构等）、构造（包括变质构造和原岩的残留构造）；分析矿物的共生组合和交代关系。特别注意片理、臂理以及小型褶皱等细微构造和原岩层理的区别。地质构造的观察与描述.1褶皱的位置（包括空间位置和与其它构造相互间的位置）、规模、沿走向的变化规律和倾伏情况；褶皱的形态特征（两翼岩层和轴面的产状、枢纽起伏情况等）、类型、组成岩层的相变、时代和特征；两翼岩层的厚度变化及低次序构造特征以及其褶的组合形式等。.2断裂的位置、规模、产状及在平面和剖面上的形态特征；构造破碎带的构造岩种类、特征（角砾的粒度、排列
6、情况、胶结类型和程度、溶蚀现象和风化特征）及破碎带和破碎影响带的宽度；判定断层的两盘相对错动方向、力学性质、构造次序，并分析与地下水活动关系。.3裂隙统计点的位置和所处的构造部位;裂隙的分布、宽度、产状、延伸情况及充填物的成分和性质；裂隙面的形态特征、风化情况；各组裂隙的发育程度、切割关系、力学性质和性质转变情况；并注意裂隙的透水性。裂隙统计应力求在相互垂直的两个面貌上进行，其面积不应小于1X1平方米。观测内容填在记录表上。.4臂理和片理的空间位置和所处的构造部位、分布规模、产状、性质等。对第四纪地层的观察与描述在地质一水文地质调查中,对第四纪地层的露头应详细观察描述，内容包括：地层的颜色、岩

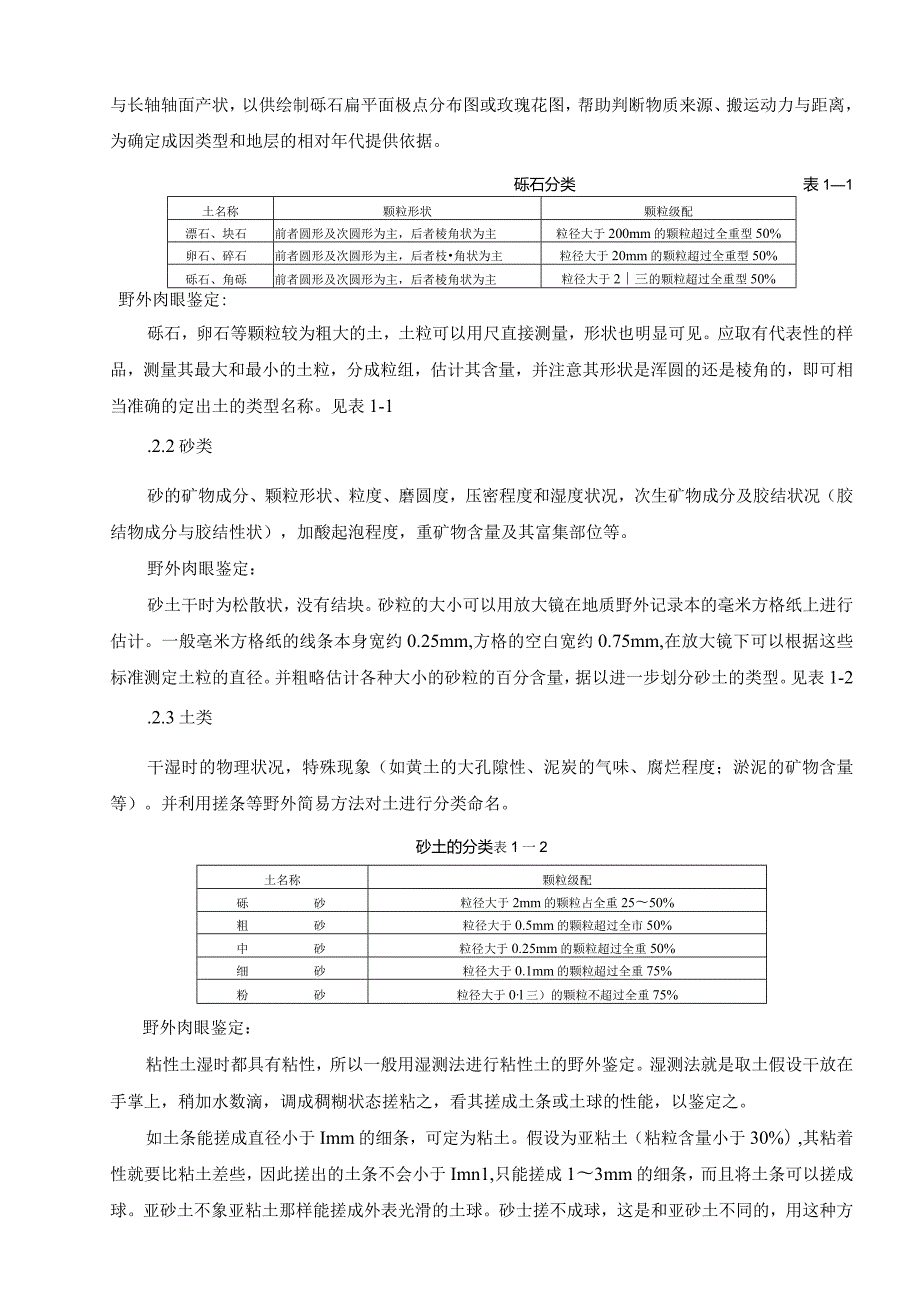

7、性、岩相、结构和构造特征、特殊夹层、各层间的接触关系、所含化石及露头点所处的地貌部位等。1颜色注意原生与次生、干与湿、水平与垂直方向的颜色变化及特殊色、色带、色斑的过渡和混染情况，特别是一个地区主要沉积物的主要色序。描述时，一般辅色在前，主色在后。特殊颜色最好用常见物品的颜色来形容，如栗色、而专红、瓦灰、藕荷色等。.2岩性.2.1砾石类砾石的成份、粒径（最大、最小、一般）、分选性、磨圆度等的相对含量；测定砾石的长轴方向与长轴轴面产状，以供绘制砾石扁平面极点分布图或玫瑰花图，帮助判断物质来源、搬运动力与距离，为确定成因类型和地层的相对年代提供依据。砾石分类表11土名称颗粒形状颗粒级配漂石、块石前
8、者圆形及次圆形为主，后者棱角状为主粒径大于200mm的颗粒超过全重型50%卵石、碎石前者圆形及次圆形为主，后者枝角状为主粒径大于20mm的颗粒超过全重型50%砾石、角砾前者圆形及次圆形为主，后者棱角状为主粒径大于2三的颗粒超过全重型50%野外肉眼鉴定:砾石，卵石等颗粒较为粗大的土，土粒可以用尺直接测量，形状也明显可见。应取有代表性的样品，测量其最大和最小的土粒，分成粒组，估计其含量，并注意其形状是浑圆的还是棱角的，即可相当准确的定出土的类型名称。见表1-1.2.2砂类砂的矿物成分、颗粒形状、粒度、磨圆度，压密程度和湿度状况，次生矿物成分及胶结状况（胶结物成分与胶结性状），加酸起泡程度，重矿物含
9、量及其富集部位等。野外肉眼鉴定：砂土干时为松散状，没有结块。砂粒的大小可以用放大镜在地质野外记录本的毫米方格纸上进行估计。一般亳米方格纸的线条本身宽约0.25mm,方格的空白宽约0.75mm,在放大镜下可以根据这些标准测定土粒的直径。并粗略估计各种大小的砂粒的百分含量，据以进一步划分砂土的类型。见表1-2.2.3土类干湿时的物理状况，特殊现象（如黄土的大孔隙性、泥炭的气味、腐烂程度；淤泥的矿物含量等）。并利用搓条等野外简易方法对土进行分类命名。砂土的分类表1一2土名称颗粒级配砾砂粒径大于2mm的颗粒占全重2550%粗砂粒径大于0.5mm的颗粒超过全市50%中砂粒径大于0.25mm的颗粒超过全重
10、50%细砂粒径大于0.1mm的颗粒超过全重75%粉砂粒径大于0l三）的颗粒不超过全重75%野外肉眼鉴定：粘性土湿时都具有粘性，所以一般用湿测法进行粘性土的野外鉴定。湿测法就是取土假设干放在手掌上，稍加水数滴，调成稠糊状态搓粘之，看其搓成土条或土球的性能，以鉴定之。如土条能搓成直径小于Imm的细条，可定为粘土。假设为亚粘土（粘粒含量小于30%）,其粘着性就要比粘土差些，因此搓出的土条不会小于Imn1,只能搓成13mm的细条，而且将土条可以搓成球。亚砂土不象亚粘土那样能搓成外表光滑的土球。砂士搓不成球，这是和亚砂土不同的，用这种方法很容易将二者加以鉴定。见表13细碎屑土详细分类表表1-32mm土粒
11、的含量%粘粒组（砾砂组含量10%粗碎屑土10%100909030重粘土轻粘土粉质重粘土粉质轻粘土302020151510重亚粘土中亚粘土轻亚粘土粉质重粘土粉质中粘土粉质轻粘土10-663重亚砂土轻亚砂土粉质重粘土粉质轻粘土3粉粒组600为陡崖，250-600为陡坡，88250为缓坡，80为平台。地下水类型假设为土质滑坡，一般为孔隙水、潜水、上层滞水。假设为岩质滑坡，一般为裂隙水及孔隙裂隙水。原始斜坡指滑坡体在未滑动前的斜坡。斜坡结构类型分为块体状、块状、层状和软弱基座等4种根本类型；如果是土质滑坡，一般为块状土体；假设滑体在沉积岩内，那么为层状岩体：假设既有土体又有岩体时，那么为双层岩土体；假
12、设滑坡是沿软弱夹层滑动那么为软弱基座产状用倾向、倾角表示坡形指斜边坡剖面形态，分为凸形、凹形、线形、阶状等形态坡向指主体坡面倾向，用方位角表示。控滑结构面分为层理面、片理面、节理裂隙面、松散盖层与基岩接触面、泥化夹层、层内错动带、构造错动带、断层、老滑动面等。滑面及滑带特征滑体与滑床之间的分界面叫滑动面，简称滑面。在滑面与滑体之间形成定厚度的揉皱带称滑动带，简称滑带。其滑面形态一般多为弧形；滑面埋深指滑体外表与滑面之间的铅直距离；厚度是指滑带的厚度，是对于大形滑坡而言。31.2.12滑坡平面、剖面示意图见下上为平面示意图下为剖面示意图滑坡平面及剖面示意图3.1.3 崩塌调查要点崩塌调查要点根本与滑坡调查要点相同，所有调查内容填写在“崩塌调查表”上。见附表6填表有关要求参照表31岩堆特征的填写：当形状为锥形时，岩堆体积应为计算锥形体积的二分之一；当为矩形时：宽为平行于坡面的长度，高为崩塌体顶部至底部的
