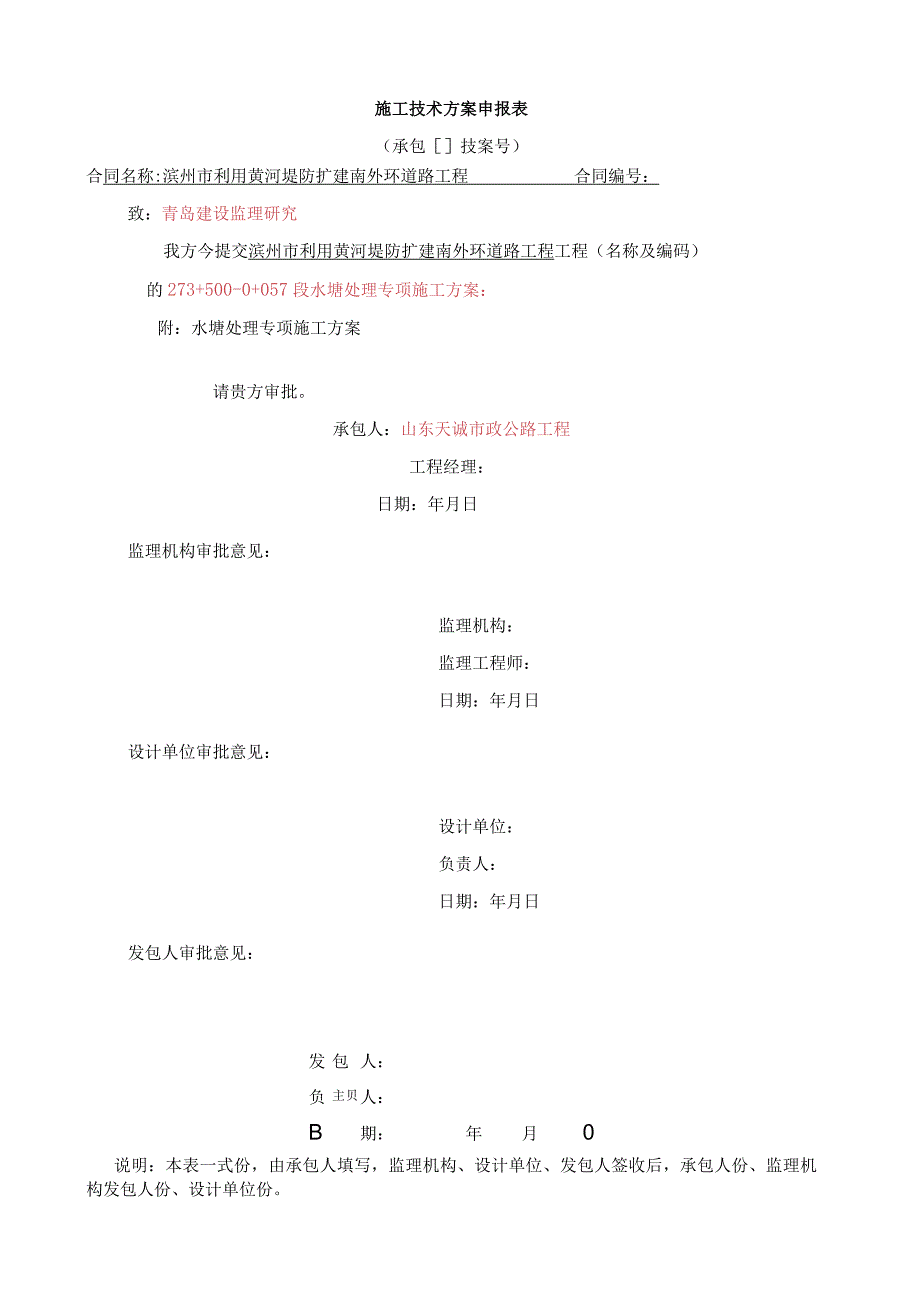

1、施工技术方案申报表（承包技案号）合同名称:滨州市利用黄河堤防扩建南外环道路工程合同编号：致：青岛建设监理研究我方今提交滨州市利用黄河堤防扩建南外环道路工程工程（名称及编码）的273+500-0+057段水塘处理专项施工方案：附：水塘处理专项施工方案请贵方审批。承包人：山东天诚市政公路工程工程经理：日期：年月日监理机构审批意见：监理机构：监理工程师：日期：年月日设计单位审批意见：设计单位：负责人：日期：年月日发包人审批意见：发包人：负主贝人：B期：年月0说明：本表一式份，由承包人填写，监理机构、设计单位、发包人签收后，承包人份、监理机构发包人份、设计单位份。滨州市利用黄河堤防扩建南外环道路工程第

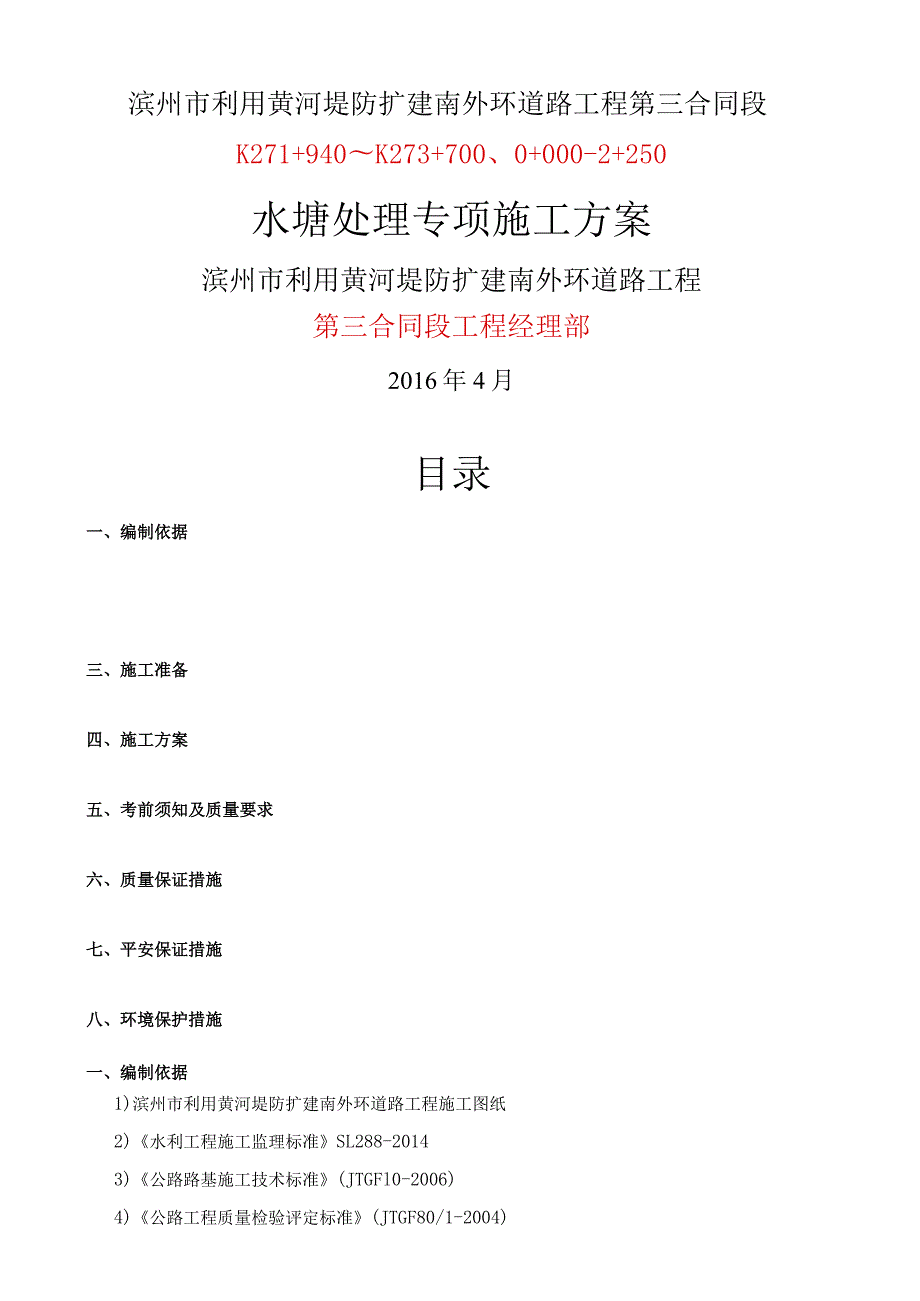

2、三合同段K271+940K273+700、0+000-2+250水塘处理专项施工方案滨州市利用黄河堤防扩建南外环道路工程第三合同段工程经理部2016年4月目录一、编制依据三、施工准备四、施工方案五、考前须知及质量要求六、质量保证措施七、平安保证措施八、环境保护措施一、编制依据1)滨州市利用黄河堤防扩建南外环道路工程施工图纸2)水利工程施工监理标准SL288-20143)公路路基施工技术标准(JTGFl0-2006)4)公路工程质量检验评定标准(JTGF80/1-2004)5）公路土工试验规程（JTJE40-2007）二、工程概况滨州市利用黄河堤防扩建南外环道路工程西起滨博高速（渤海二十一路）、

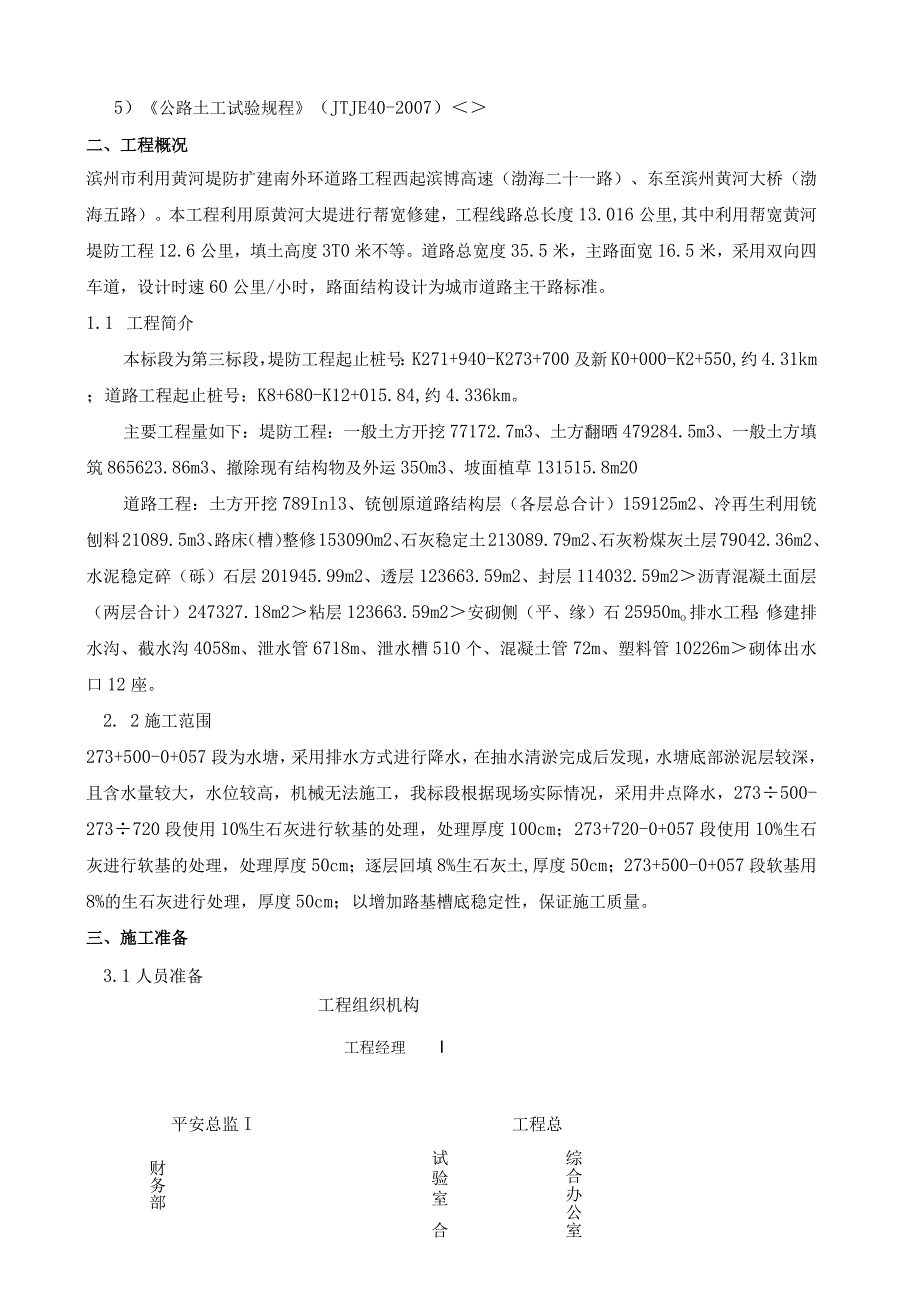

3、东至滨州黄河大桥（渤海五路）。本工程利用原黄河大堤进行帮宽修建，工程线路总长度13.016公里,其中利用帮宽黄河堤防工程12.6公里，填土高度3T0米不等。道路总宽度35.5米，主路面宽16.5米，采用双向四车道，设计时速60公里/小时，路面结构设计为城市道路主干路标准。1.1 工程简介本标段为第三标段，堤防工程起止桩号：K271+940-K273+700及新K0+000-K2+550,约4.31km；道路工程起止桩号：K8+680-K12+015.84,约4.336km。主要工程量如下：堤防工程：一般土方开挖77172.7m3、土方翻晒479284.5m3、一般土方填筑865623.86m3
4、撤除现有结构物及外运35Om3、坡面植草131515.8m20道路工程：土方开挖789Inl3、铳刨原道路结构层（各层总合计）159125m2、冷再生利用铳刨料21089.5m3、路床（槽）整修15309Om2、石灰稳定土213089.79m2、石灰粉煤灰土层79042.36m2、水泥稳定碎（砾）石层201945.99m2、透层123663.59m2、封层114032.59m2沥青混凝土面层（两层合计）247327.18m2粘层123663.59m2安砌侧（平、缘）石25950mo排水工程：修建排水沟、截水沟4058m、泄水管6718m、泄水槽510个、混凝土管72m、塑料管10226m砌体
5、出水口12座。2. 2施工范围273+500-0+057段为水塘，采用排水方式进行降水，在抽水清淤完成后发现，水塘底部淤泥层较深，且含水量较大，水位较高，机械无法施工，我标段根据现场实际情况，采用井点降水，273500-273720段使用10%生石灰进行软基的处理，处理厚度100cm；273+720-0+057段使用10%生石灰进行软基的处理，处理厚度50cm；逐层回填8%生石灰土,厚度50cm；273+500-0+057段软基用8%的生石灰进行处理，厚度50cm；以增加路基槽底稳定性，保证施工质量。三、施工准备3.1人员准备工程组织机构工程经理I平安总监I工程总财务部工程部综合办公室 试验室
6、 合同部安物质机沟塘施工队用部序号-4y_E-一.*业Zr-LXt力平贝r。r1总负责人曹国峰负责全面工作2现场负责人王清峰组织人员、机械施工和协调工作3技术负责人吕福良沟塘填筑施工技术指导4质量负责人陈永俊填料的质量、填筑质量控制5试验负责人马连明全面负责土工试验的检测工作6测量工程师韩俊明负责沟塘测量工作7施工员李传祥现场人员、机械安排8平安员刘祖明负责施工现场平安检查和平安措施的实施9测量员姜行飞现场中线、边桩、断面放样、高程测量10记录员唐广义沟塘处理各项总结成果，资料的现场记录11作业人员15人3.2施工机械准备投入施工机械设备见下表序号机械设备规格型号数量单位机械状况备注1挖掘机小
7、松2002台良好2推土机上海1601台良好3装载机常林501台良好4平地机天津PY160-B1台良好5振动压路机XS1801台良好18T6自卸汽车20T10辆良好7洒水车5000L1辆良好8发电组IOoO千瓦1台良好9污泥泵4寸3个良好10柴油机抽水泵6寸1个良好11井点降水8组3.3测量、试验仪器准备投入测量、试验仪器设备见下表序号机械设备规格型号数量单位仪器状况备注1GPS1台良好2水准仪DZS31台良好3灌砂筒2套良好4烘箱1套良好3.4原材料准备：粘土、砂性均可，其塑性指数应符合要求，所有原材料须自检和抽检合格后，方可进行分类堆放；石灰：对进场的原材料，首先进行自检，合格后上报监理组抽
8、检，在监理抽检合格的情况下，方可使用.3. 5施工技术准备软基处理施工前，工程经理部技术负责人组织相关人员认真研究图纸及标准规程，针对设计图纸要求、工程特点和现场的实际情况，为保工程质量，制定出合理的施工方案：3. 6施工平面示意图四、灰土处理施工方案水塘抽水清淤后，外侧水位很高，围堰渗透系数大，只靠无法满足机械施工要求，组织布设8组井点降水，8-10%生石灰翻拌厚度50cm,厚度100Cm进行水塘底处理，分层压实；软基用8%生石灰处理厚度50cm。4.1设计要求沿（压）沟、塘路基填筑，须将淤泥去除干净，边坡按3%放坡，回填土至原地面，分层压实。4. 2工艺流程测量放样f围堰填筑一抽水f联测淤
9、泥顶面高程一组织清淤并运到指定位置一检测淤泥去除程度并联测淤泥底面高程一井点降水一10%石灰处理软基一10%石灰土回填一分层压实f检测报验f回填f围堰撤除。4. 3施工方法4. 3.1测量放线根据设计院提供导线点，用GPS准确定位路基的中线、边线，划分路基过河塘的范围，测量河塘的水深、淤顶高程、淤泥厚度、断面尺寸。测绘出相应的平面图和断面图，平面图中应标明路基中心线、边线、断面桩号等内容。横断面布设间距为10米，纵向地形变化复杂时应加设横断面。对于不规那么河道可每隔5-1Om测一横断面，在横断面上每隔5m测一个点，一个断面不少于5个点。对于地形变化较大的河塘，要加密横断面或在横断面上加密测点。
10、5. 3.2土方围堰施工防水围堰不意图雨H（狗从坑塘水面较窄处横向的设置一条截水围堰，为保证围堰体和稳定性、有效抵抗回来的压力，围堰应筑成放坡式。围堰筑好后，迎水面上铺设防布，下部深入淤泥层0.手米压实，以防大量渗水。围堰宽度、高度那么根据实际情况工力埼定。织袋护坡(2)路基淤泥处理工程结束后，进行围堰撤除施工。围堰撤除应自上而下，由外向内退挖。(3)围堰填筑前需考前须知：a. 土围堰填筑前，应去除堰底处河床上的树根、石块、外表淤泥及杂物等。b. 土围堰采用松散的粘性土不得含有石块、垃圾、木料等杂物。c. 土围堰施工过程中，对围堰应随时进行观察、测量；如发生滑坡、渗漏、淘刷等现象时，应分析原因
11、及时采取加固措施。d. 土围堰填筑出水面后，填土应分层压实。e、为保证临水侧边坡稳定，人工装编织袋填筑护坡。4. 3.3抽水清淤对于填筑范围以内的水塘，可直接抽排水。施工作业期间用多台抽水泵不间断抽水。抽出的水就近排到指定的水塘中。排水完毕后，报监理工程师验收进行联测，测出淤泥顶面高程，做好记录后即可进行清淤。清淤采用挖掘机进行屡次倒运，装自卸车清运到指定位置，加以人工配合，把淤泥彻底清理干净，及时进行验收，满足要求，报请联测淤泥底面高程。清淤后测量应在清淤前布置断面的根底上，对应于清淤前测量位置，进行逐桩断面高程测量。及时绘制出断面图和平面图，做好内业资料的整理工作，收集汇总相关测量资料并
12、计算淤泥数量，及时进行上报。施工要点：清淤必须彻底，清淤要干净彻底，把所有的淤泥、腐殖土、垃圾清理干净，清淤后塘底根本同塘周围土质；清淤前后严格控制测量淤泥顶、底面高程；沟塘清淤后将其边坡挖3%,以防止连续滑动面的形成；对于局部占用的河塘那么先沿路基占地界限修筑挡水填，仅对处在路基用地范围内的局部进行处理。对清出的淤泥，用自卸车运送到业主指定的地点存放，推土机推运并整平，不得随意扔弃。5. 3.4井点降水1、施工机具(D滤管：48mm,壁厚3.Omm无缝钢管或镀锌管，长2.Om左右，一端用厚为4.Omm钢板焊死，在此端1.4m长范围内，在管壁上钻中15mm的小圆孔，孔距为25mm,外包两层滤网
13、滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔5060mm用1()号铅丝绑扎一道，滤管另一端与井点管进行联结。(2)井点管：48mm,壁厚为3.Omm无缝钢管或镀锌管。(3)连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。2、材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。3、技术准备(1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。4、井点安装1)、安装程序井点放线定位一安装高位水泵一凿孔安装埋设井点管一布置安装总管一井点管与总管连接一安装抽水设备一试抽与检查一正式投入降水程序。2)、井点管埋设(1
14、)一级井点设在原地表0.00Om上，管底标高-7.30Onb集水总管标高+0.50Om左右。(2)根据施工现场，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm,以便于冲击孔时集水，埋管时灌砂，并用水沟将小坑与集水坑连接，以便于排泄多余水。3)、冲洗井管将中1530m的胶管插入井点管底部进行注水清洗，直到流出清水为止。应逐根进行清洗，防止出现“死井”。4)、管路安装首先沿井点管线外侧，铺设集水毛管，并用胶垫螺栓把干管连接起来，主干管连接水箱水泵，然后拔掉井点管上端的木塞，用胶管与主管连接好，再用10#铅丝绑好，防止管路不严漏气而降低整个管路的真空度。主管路的流水坡度按坡向泵房5
15、o的坡度并用彼将主干管垫好。5)、抽水轻型井点管网全部安装完毕后进行试抽。当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入正常抽水作业。开机后一个星期后将形成地下降水漏斗，并趋向稳定.4.4石灰运输摊铺清淤降水结束后并经四方联测报验后即可运输摊铺石灰，根据现场实测淤底高程，测量人员及时放出水塘边线，并注意每侧超宽30cm,并与现场施工人员交待清楚。4.58%灰土的水塘处理在土上用灰线打成格，按每格的用量运灰到位，人工配合挖掘机进行摊铺，摊铺均匀后，测其松铺厚度，作好记录。石灰摊铺均匀后即可进行拌和。用挖掘机屡次翻拌，使之分布均匀，检查灰剂量。在拌和过程中，应确保拌和深度，以防止出现
16、素土夹层；拌和完成标志是：混和料色泽一致，没有灰条、灰团和花面，没有粗细颗粒“窝”或“带”，且水份适宜、均匀。4. 6稳压待石灰土拌和均匀后，用推土机稳压三遍。1 .710%灰土的水塘处理在土上用灰线打成格，按每格的用量运灰到位，人工配合挖掘机进行摊铺，摊铺均匀后，测其松铺厚度，作好记录。石灰摊铺均匀后即可进行拌和。用挖掘机屡次翻拌，使之分布均匀，检查灰剂量。在拌和过程中，应确保拌和深度，以防止出现素土夹层；拌和完成标志是：混和料色泽一致，没有灰条、灰团和花面，没有粗细颗粒“窝”或“带”，且水份适宜、均匀。4 .8稳压待石灰土拌和均匀后，用推土机稳压三遍。4.9软基用8%石灰处理施工方法和以上
17、处理方法一样。4.10回填土灰土处理完成后经专业监理工程师认可后即可运输摊铺土。为更好保护灰土层不受破坏，组织自卸汽车由挖掘机、装载机配合装土运输，自卸汽车将土卸到坡顶、推土机推到施工现场，挖掘机屡次倒运摊铺。4.11压实灰土处理完成后，再分层(20CIn一坯)进行回填土六层回填，按4.7方法施工并符合标准进行压实。按4.10方法施工并符合标准进行压实。五、考前须知和质量要求(1)应做好原地面临时排水设施，开挖路基两侧临时排水沟，以降低地下水位，并与永久排水设施相结合。排除的雨水不得流入农田、耕地，亦不得引起水沟淤积和路基冲刷。(2)水塘、河沟地段，应清淤彻底(标准为清淤后塘底根本同塘周围土质
18、)。(3)沟塘回填，必须根据设计断面，分层填筑、分层压实，按照标准要求进行填筑。(4)压实度按压实标准执行，为保证均匀压实，应注意压实顺序，并经常检查土的含水量、均匀性。(5)为保证路基边部的强度和稳定，施工时应每侧超宽30CnI填土压实，严禁出现贴坡现象。(6)路堤填筑施工工序要紧密衔接，连续施工。雨天停工前应覆盖一层塑料薄膜保护层,防止已施工完成的层次被雨水浸泡。六、质量保证措施按照创优目标的质量要求,针对本工程的重要性，将质量管理放在首位，确立三级检查制度,不经过验收的工序不能投入下道工序施工，对检查不合格的工序要采取有效措施整改；施工技术人员要认真熟悉施工图纸，正确贯彻按图纸施工的原那
19、么，同时必须组织各方会审图纸，并做好图纸会审记要，认真做好技术交底工作，主要技术问题应由工程总工程师及工程技术负责人组织交底，并有书面记录。为此制定以下质量保证措施：1)开工前，进行施工测量，准确确定线路中桩、边桩的位置和高程。划分路基过河塘的范围，测量河塘的水深、淤顶高程、淤泥厚度、断面尺寸。2)严格按照设计标准要求进行基底及软土地基处理，并埋设观测桩进行观测。3)路堤施工填料必须符合要求。施工前对路堤填料进行抽样检验，以确定其是否符合设计要求。使用不同填料填筑路堤时，须分层进行，每一层全宽采用同一种填料。4）根据已认可的填料，由试验室做出最大干容重和最正确含水率试验数据，根据标准和设计要求
20、的压实度，进行路基试验段填筑，确定碾压遍数和最大摊铺厚度等，并下达作业指导书，规定填料来源、施工机具、碾压遍数、断面尺寸和检测方法，以确保每层都到达设计和标准要求的压实标准。5）路堤分层填筑，松铺厚度不大于30cm,并随时进行压实度和含水量检测。压实符合公路工程质量检验评定标准规定。边坡平顺、密实。6）路基宽度及纵横向坡度符合设计要求，路基面平整、不积水、路拱明显、坡面平顺。路肩边缘线条清晰顺直、无缺损、坑洼、裂纹。7）逐层检测，加大检测频率，逐层报监理工程师验收前方可进入下一道工序。施工中严格按照监理工程师的要求，虚心听取意见，随时进行改良。七、平安保证措施1）设立专职平安员并建立24小时旁
21、站制度，及时纠正和消除施工中出现的不平安苗头。2）对施工人员定期进行平安教育和平安知识的考核。3）工地设立明显的平安警示牌和平安考前须知宣传栏。4）各类机械设备操作人员必须持证上岗，无证人员或非本机人员不得上机操作。5）开挖工作应与装运作业面相互错开，严禁上、下双重作业。车辆宜在平道上装料，如在坡道上装料时，必须在下坡方向车轮下加楔，以防车辆滑溜。6）数车同时卸土时，应设专人指挥，两车间距不得小于2m,其间严禁站人。7）场内的电路布置要标准化，电器开关设在防雨防晒的电器箱柜内，距离地面不小于1.5m。八、环境保护措施1）在机械化施工过程中，要尽量减少噪音、废气、废水及尘埃等的污染，以保障人民的健康，运转中尘埃过大时要及时洒水。2）对清理沟塘的淤泥、腐植土，砍伐的荆棘丛林等废料，要运至指定的地点进行废弃。3）清理施工机械、设备及机械的废水、废油等有害物质以及生活污水，不得直接排放与河流、池塘或其他水域中，。也不得倾泻于饮用水源附近的土地上，以防污染水源和土壤。
